Бытовые расходы
на строительной площадке
|
2,7
где q - средняя норма расхода воды на человека,
q = 40 л;
N - число работающих (определяется в разделе «Экономическая
часть»), N = 90;
Kz - коэффициент характера расхода воды, Kz = 2,7;
n - часы работы, n = 18.
Ориентировочный расход воды на бытовые нужды
Наименование
потребителя
|
Средний расход
воды, л
|
Столовая на
одного посетителя
|
10-15
|
Вода в душе на
1 моющегося
|
20-30
|
Расчетный секундный противопожарный расход qпож ориентировочно
принимают: для строительных площадок до 30 га - 10 л/с, на каждые
дополнительные 5 га - по 5 л/с. Так как у нас строительная площадка меньше 30
га то принимаем 10 л/с.
Максимальный расход воды qмакс на строительстве
устанавливают для 2-ух случаев:
1) если qпр + qхоз < 2qпож, то qмакс = qпож + 0,5(qпр + qхоз);
2) если qпр + qхоз ≥ 2qпож, то qмакс = qпр + qхоз;
Pпр + Pб = 0,31 + 0,15 = 0,47 л/с < 2 · 10 = 20 л/с;
значит qмакс = 10 + 0,5 · (0,31 + 0,15) = 10,24 л/с.
Все строительные и монтажные работы по устройству водопровода,
а также опробование и сдачу магистралей и сетей осуществляют в соответствии с
нормами СНиП 3.05.04-85
2.7 Архитектурно-строительные решения
Административно-бытовой корпус представляет собой трёхэтажное
кирпичное здание с каркасом из монолитных железобетонных элементов.
Относительная отметка заложения подвала - 2,950 м. За относительную отметку
0,000 принят уровень пола первого этажа. Относительная отметка пола второго
этажа 3,350 м, третьего - 6,730 м, крыши здания - 9,840 м. В плане АБК
представляет собой правильный прямоугольник размерами 24 х 12 м. Площадь
застройки 288 м2.
Фундаменты здания - отдельно стоящие монолитные
железобетонные конструкции: ФМ1, ФМ2 и ФМ3. Материал фундаментов - бетон класса
В 25 и арматура АIII. Размеры и материал фундаментов приняты в соответствии с
ГОСТ 23275-85 и ГОСТ 5781-82. Соединение стержней арматурных каркасов
фундаментов в местах пересечения производится контактно-точечной сваркой по
ГОСТ 14098-91 и ГОСТ 10922-90.
Стены подвала запроектированы из сборных бетонных блоков ФБС
24.6.6-т (ГОСТ 13579-78*) по сборным железобетонным плитам ФЛ 20.24-3 (P = 4 т) на
цементно-песчаном растворе М 100 с перевязкой швов через каждые 300 мм.
Фундаментные блоки выкладываются на выровненную песчаную подготовку толщиной 50
мм с равномерным уплотнением. Места, некратные размерам блоков, заделываются
бетоном класса В 7,5. Вертикальную гидроизоляцию выполнять обмазочной горячим
битумом за 2 раза. Горизонтальную гидроизоляцию стен выполнять 2 слоями
гидроизола на битумной мастике. Обратная засыпка пазух фундаментов выполняется
чистым талым грунтом с трамбованием.
Наружные стены здания - кирпичные облегчённой кладки из
керамического пустотелого кирпича КП-0/100/15.
Внутренние перегородки выполняются из керамического
полнотелого кирпича К-75/1/15 по ГОСТ 530-95 и гипсокартона. Кладка ведётся на
растворе М 50 с полным заполнением всех швов. Горизонтальные швы армируются
сетками из Æ 4 Вр1 (ГОСТ 8478-81*) с ячейкой 100 х 100 мм через каждые
шесть рядов кладки по высоте. В местах пересечения перегородок арматурные сетки
располагаются в соседних по высоте рядах кладки. Стойки перегородок
устанавливаются с шагом не более 1500 мм вертикально по отвесу и строго в одной
плоскости. Смещение стоек из плоскости перегородок допускается не более 5 мм. Сварка
производится электродами типа Э-42 по ГОСТ 9467-75* в соответствии с
требованиями ГОСТ 5264-80*.
Межэтажные перекрытия - монолитные железобетонные плиты
покрытия, уложенные с помощью опалубки (опалубочный стол).
Кровля здания - рулонная плоская с внутренним водостоком.
Кровля состоит из сборных железобетонных плит покрытия толщиной 220 мм, 1 слоя
пароизоляции (филизол марки «Н»), слоя утеплителя, керамзита для создания
уклонов и двухслойной гидроизоляции из наплавляемого филизола марок «Н» и «В»
на стяжке из цементно-песчаного раствора М 100.
Оконные блоки - пластиковые с тройным остеклением. Наружные
двери - пластиковые, внутренние - деревянные (ГОСТ 6629-88).
2.8 Технологический расчет при строительстве
административно-бытового здания
перегонный тоннель строительство геологический
Выбор землеройной машины и механизма
Земляные работы на поверхности комплекса подземного
сооружения производятся комплексно-механизированным способом, в соответствии со
СНиП III-8-76. Их выполнение производится в начале строительства, когда на
площадке отсутствуют здания и сооружения, что способствует выбору наиболее
рациональной организации земляных работ, осуществлению наиболее оптимального
баланса грунтовых масс, сокращает расстояния перемещения грунта, повышает
эффективность работы оборудования и транспортных средств.
Земляные работы производятся только после проведения
подготовительных работ: определения постоянных и временных отвалов, очистки
территории от деревьев и кустарников, переноса существующих коммуникаций, снятия
и складирования природного слоя почвы, выполнения геодезических и разбивочных
работ по выносу в натуру проектируемых сооружений.
Выбор типа землеройных машин и механизмов в каждом конкретном
случае зависит от объема работ, срока их выполнения, рельефа местности,
размеров выемки или насыпи, условий перемещения или выгрузки грунта и т.д.
Экскаваторы находят на строительстве наибольшее применение.
При проектировании работы экскаваторов и выборе их необходимо, прежде всего,
рассчитать экскаваторный забой. Экскаваторным забоем называется рабочая зона
экскаватора, включающая его рабочее место, часть массива грунта, отрываемого с
одной стоянки, площадку для укладки грунта или место для стоянки или
маневрирования транспортных средств.
Различают два вида забоев:
- лобовой (торцевой) - выемку разрабатывают на полную
ширину;
- боковой - полная ширина, выемка получается путем
последовательной разработки ряда, проходки.
Размеры забоя (ширина и глубина) зависят от:
- рабочих параметров принятого типа экскаватора;
- расположения и габаритов подъездных путей;
типа применяемых транспортных средств;
категории и влажности грунта.
Принимаем одноковшовый экскаватор с прямой лопатой Э-303. Его
технические характеристики:
- ёмкость ковша - 0,3 м3;
- наибольший радиус резания - 5,9 м;
наибольшая высота разгрузки - 4,0 м;
наибольший радиус разгрузки - 5,4 м;
высота разгрузки при наибольшем радиусе разгрузки -
2,66 м;
наибольшая высота резания - 5,96 м;
наибольший радиус резания на уровне стоянки - 3 м;
вес экскаватора - 9,62 т;
среднее давление на грунт - 0,55 кг/см2;
усилие на блоке ковша 6000 кг;
продолжительность цикла при угле поворота 900
и работе в отвал - 15 сек;
Найдём длину рабочей передвижки - расстояние между двумя
последовательными стоянками экскаваторами. Для прямой лопаты:
Lп = Rр - Rст = 5,9 - 3 = 2,9 м,
где Rр - наибольший радиус резания;
Rст - наибольший радиус резания на уровне стоянки.
Определим ширину забоя поверху (в данном случае - лобовой
забой, прямая лопата, транспортные средства и экскаватор располагаются на одном
уровне):
= = 15,65 м.
Наибольшая глубина забоя при разработке выемок прямой лопатой не
должна превышать высоты резания Hр = 5,96 - что достаточно в нашем случае.
Выбор и определение количества транспортных
средств
Транспортирование разрабатываемого экскаваторами грунта может
осуществляться с помощью автосамосвалов, тракторов с прицепами,
железнодорожного транспорта широкой и узкой колеи, конвейеров и
гидротранспорта. Окончательно принять тот или иной тип транспорта можно только
после тщательного расчета. Необходимо, чтобы количество и ёмкость транспортных
средств соответствовали производительности экскаватора и ёмкости его ковша,
скорость транспортирования была максимальной, погрузка - непрерывной.
Количество транспортных средств определяют из условий
непрерывной погрузки:
;
tп -
расчетное производительность погрузки;
;
;
n - (табл.) количество циклов черпания в 1мин при рабочем
оборудовании, n = 3;
M - количество ковшей грунта, загружаемого в кузов:
;
D - объемный вес грунта, D = 1,6 - 1,9 т/м3;
Q - грузоподъемность транспортного средства, Q = 6 т;
q - геометрическая емкость ковша, q = 0,3 м3;
К1 - коэффициент перехода от объема разрыхленного
грунта к объему плотного грунта:
;
Кn - коэффициент наполнения, принимается по
таблице (песок влажный, прямая лопата), Кn = 0,9 - 0,92;
Кр - коэффициент разрыхления грунта (песок средний) Кр
= 1,14 - 1,2.
Так как ёмкость ковша экскаватора 0,3 м3 принимаем
автомобиль самосвал МАЗ-5549 грузоподъемностью 6 т.
Определяем расчетную продолжительность пробега, приняв среднюю
скорость движения Vср = 30 км/ч = 0,5 км/мин при L = 0,5 км.
мин.
Определяем расчетную продолжительность разгрузки. По данным
практики, принимаем ее равной 0,35 мин.
Определяем продолжительность маневрирования самосвала. По данным
практики, принимаем tм = 0,5 мин.
Определяем потребное количество самосвалов:
самосвалов.
Производительность одноковшового экскаватора
Сменная производительность:
Ц = T × 60 × q × n × K1 × Kв (м3) = 7×60×0,3×3×0,79×0,68 = 200 м3/смену.
Т - продолжительность смены 7 часов;
q - геометрическая емкость ковша, q = 0,3 м3;
K1 = Kн/Кр - коэффициент наполнения ковша
разрыхленным грунтом в плотном теле.
Величина коэффициента использования (Kв) сменного времени
зависит от потерь на передвижения экскаватора, условий подачи транспортных
средств и т.п. Кв обычно принимают равным (в лобовом забое) 0,68.
Кн - коэффициент наполнения, принимается по
таблице (песок влажный, прямая лопата) Кn = 0,9 - 0,92;
Кр - коэффициент разрыхления грунта (песок
средний) Кр = 1,14 - 1,2.
Монтажные работы. Выбор монтажного крана
При выборе монтажного крана необходимо учитывать возможность
установки этим краном самого тяжелого конструктивного элемента в наиболее
высокую и отдаленную точку монтируемого здания или сооружения; перемещения
монтажного крана без его демонтажа от одного объекта к другому; методы монтаж;
вид сооружения и условия его сооружения; обеспечение хорошей видимости рабочего
места.
Выбор монтажного крана целесообразно начинать с определения
показателя монтажного веса. Этот показатель характеризует равновесность сборных
элементов здания или сооружения. Чем меньше количество типов и типоразмеров
конструкций в сооружении и ближе их весовые характеристики, тем полнее
используется кран по грузоподъемности и другим параметрам.
Кран подбирают по наибольшей массе элемента конструкции.
Мелкие элементы целесообразно укрупнять (пакетировать) до уровня весовой
характеристики наибольшего элемента. Если нельзя добиться укрупнения элементов,
то применяют несколько кранов разной грузоподъемности: для легких и тяжелых
элементов. Показатель монтажного веса К определяется как отношение усредненной
массы элемента Qср к максимальной массе Qнб элемента в этой группе.
Наименование
элементов
|
Монтажная масса
1-го элемента, т
|
Количество
элементов в здании, шт.
|
Общая масса
элементов, т
|
сборные
железобетонные плиты ФЛ 20.24-3
|
4
|
30
|
120
|
сборные
бетонные блоки ФБС 24.6.6-т
|
2
|
120
|
240
|
опалубка для
колонн (1 каркас)
|
0,2
|
15
|
3
|
опалубка для
перекрытий (1 секция)
|
0,3
|
72
|
21,6
|
инвентарные
подмости (1 секция)
|
0,2
|
36
|
7,2
|
Итого:
|
|
273
|
391,8
|
Усреднённая
масса элемента
|
1,4
|
Qср (средняя масса элемента) равна 391,8/273 = 1,4.
Тогда К = 1,49/4 = 0,36. Такое значение К позволяет обойтись

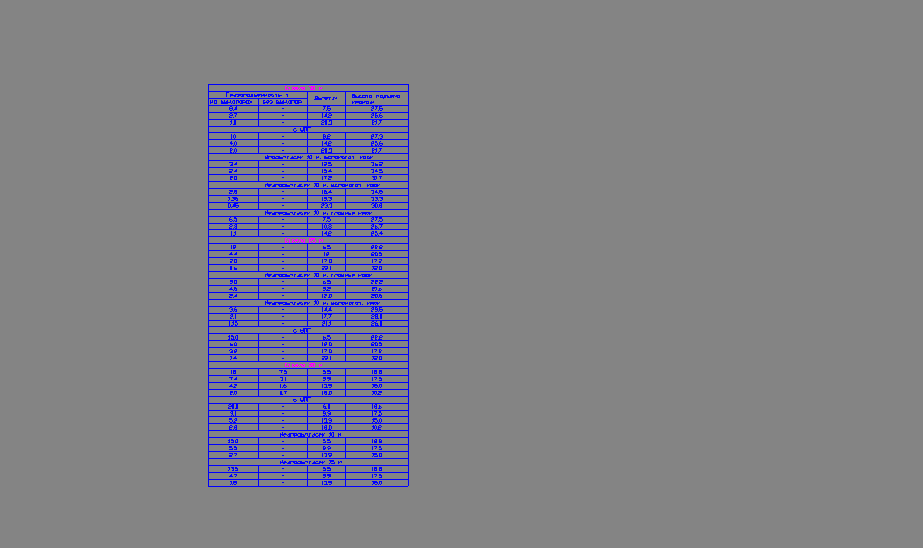

одним краном. Примем пневмоколёсный кран КС-5363 (характеристики крана на
рис.).
Грузоподъемность крана
Q = Qэ + gтп + gк + gм (т) = 4 + 0,1 + 0,1 + 0,1 = 4,3 т
gм - масса навесных монтажных приспособлений;
gк - масса конструкций усиления;
gтп - масса такелажного приспособления;
Qэ - наибольшая масса поднимаемого элемента, 4 т.
Минимальная необходимая высота подъема крюка
Hкр = hо + hэ + hз
+ hс + hп = 10 + 0,6 + 1 + 2 + 1,5 = 15,1 м.
где hо - превышение опоры монтируемого элемента
над уровнем стоянки монтажного крана, м;э - высота монтируемого
элемента, м;з - запас по высоте, необходимой для заводки элемента
над местом установки или переноса через ранее установленные элементы, м;с
- высота строповки, м; п - высота полиспаста в стянутом состоянии,
м.
Минимальный вылет стрелы
Определяем по формуле:
м.
Здесь d =0,5м; e = 0,2 м; b/2 =
1,5/2=0,75.
Максимальная длина стрелы
м.
Для монтажа конструкций станционного комплекса и перегонных
тоннелей используется козловой кран ККТС-20.
Характеристики ККТС - 20
максимальная
грузоподъёмность, т
|
20
|
высота подъёма
крюка от уровня головки рельс, м
|
9
|
глубина
опускания крюка ниже уровня головки рельс, м
|
16
|

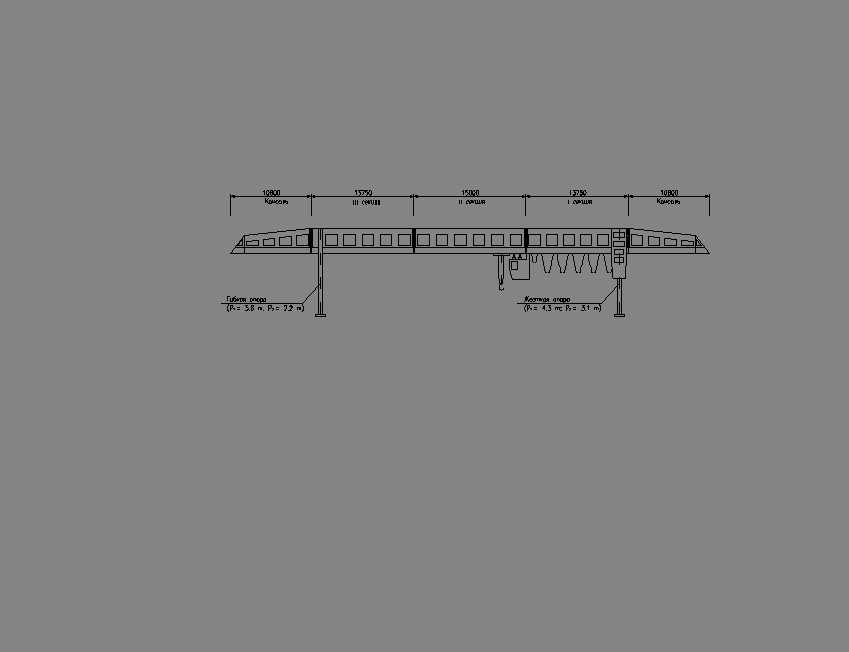

Козловой кран ККТС-20
Пневмоколёсный кран КС-5363
Таблица характеристик крана КС-5363
3. Технология строительства перегонного тоннеля
3.1
Общие сведения о способах строительства
Линии метрополитена располагают чаще всего ниже земной
поверхности. Различают два вида подземного заложения тоннелей - мелкое и
глубокое. Глубина заложения тоннелей метрополитена назначается исходя из
существующей застройки и планировки города, ширины городских проездов,
расположения подземных коммуникаций, а также топографических, геологических и
гидрогеологических условий строительства.
При сооружении линий метрополитенов мелкого заложения,
главным образом для городских магистралей, применяют открытый способ работ,
имеющий несколько разновидностей. Открытым способом на линиях мелкого заложения
сооружают перегонные тоннели (однопутные или двухпутные), станции, раструбы
камеры съездов, тупики и все притоннельные и пристанционные сооружения
(вентиляционные камеры и канаты, перекачки, совмещённые тягово-понизительные
подстанции и др.).
При сооружении тоннелей открытым способом могут быть применены
три способа работ - котлованный, траншейный и щитовой.
Котлованным принято называть такой способ работ, при котором
возводимое сооружение опирается на дно предварительно разработанного котлована,
после чего котлован засыпают.
Траншейный способ применяют в тех случаях, когда линия
мелкого заложения проходит под сравнительно узкой улицей или вблизи от зданий и
когда время перерыва движения городского должно быть максимально сокращено.
Этот способ заключается в том, что в первую очередь сооружают стены тоннеля в
узких траншеях, а затем вскрывают поверхность на всю ширину и на небольшую
глубину и быстро сооружают перекрытие, опирающееся на готовые стены. Остальное
ядро выбирают позже под защитой перекрытия.
Щитовой способ предназначается для сооружения перегонных
тоннелей мелко заложенных линий с цельносекционной обделкой при помощи
комплекса оборудования, состоящего из проходческого щита прямоугольного
сечения, технологической платформы, механизмов для выемки грунта и козлового
крана.
3.2
Котлованный способ
Котлованным принято называть способ работ, при котором
конструкцию подземного сооружения возводят в предварительно вскрытом на полную
глубину котловане. После монтажа конструкции подземного сооружения и устройства
гидроизоляции осуществляют обратную засыпку котлована и восстанавливают
дорожное покрытие или благоустраивают поверхность земли.
Форма и размеры котлованов в плане и их глубина зависят от
формы и габаритов подземного сооружения, особенностей городской застройки и
инженерно-геологических условий.
В зависимости от вышеназванных условий стены котлованов могут
быть с естественными откосами, вертикальными стенами и комбинированными.
Котлованы с естественными откосами применяют в устойчивых
грунтах при наличии достаточно свободной городской территории (на незастроенном
или малозастроенном участке города или на очень широких улицах). Широкий
котлован выгодно отрывать с откосами, чтобы избежать большого расхода
материалов на крепление стен. Крутизна склонов котлована определяется его
глубиной и физико-механическими свойствами грунтов.
Котлованы с вертикальными стенами применяют при невозможности
устройства котлованов с естественными откосами. Чаще всего такую конструкцию
котлованов используют при строительстве подземных сооружений вблизи зданий в
условиях плотной городской застройки.
Если позволяет планировка территории, то стены котлованов
могут быть комбинированными. Комбинированные стены применяют для частичной
разгрузки откосов и в том случае, если грунты по глубине котлована неоднородны.
Такие конструкции позволяют уменьшить материалоемкость крепи котлованов.
Для крепления вертикальных стен котлованов, разрабатываемых в
грунтах с естественной влажностью, чаще всего применяют металлические сваи. В
качестве свай используют стальные балки двутаврового сечения № 30 - № 60 или
трубы диаметром 200 - 400 мм. Кроме того, в качестве свай могут быть
использованы железобетонные или бетонные (буронабивные) сваи.
Наиболее распространено временное крепление вертикальных стен
котлована металлическими сваями. Металлические сваи забивают на глубину 3 - 5 м
ниже основания конструкции тоннеля и погружают вдоль котлована или траншеи на
расстоянии 1 - 1,5 м одна от другой. Профиль двутавровых балок зависит от
ширины и глубины котлована и числа рядов расстрелов между ними. Наибольшее
распространение имеют двутавры № 40 - 55.
Металлические сваи забивают молотами, вибропогружателями,
дизель-молотами. Вибропогружателями и вибромолотами обычно оснащают
краны-экскаваторы, имеющие большую маневренность. Реже в качестве базовой машины
применяют копровые установки. Молот для забивки свай выбирают по методике,
изложенной в СНиП III-9-74 «Основания и фундаменты». В данном случае - копровой
установкой КО-16. Если расчётная длина свай превышает стандартную, их выполняют
сварными из нескольких стандартных секций.
По мере разработки котлована между сваями за полки двутавров
закладывают доски - забирки (толщиной 5 - 7 см), передающие боковое давление
грунта на сваи. Их закрепляют клиньями и рейками, загоняемыми между доской и
полками двутавров. Для придания устойчивости сваи распирают в зависимости от
глубины котлована и интенсивности бокового давления одним, двумя или тремя
рядами расстрелов.
Применяют расстрелы металлические различных сечений:
швеллерные, состоящие из швеллеров № 30 или № 40 с накладками из стальных
листов через 0,8 - 1,2 м; трубчатые диаметром 15 - 20 см или и редких случаях в
виде сквозных ферм.
Для равномерного распределения усилий в местах опирания
расстрелов к сваям прикрепляют продольные пояса из швеллеров № 24 или № 26.
На одном или двух концах расстрел имеет выдвижные части
длиной 1,7 м из двух швеллеров, которые служат для раскрепления его на сваи
посредством металлических клиньев и вкладышей. Боковое давление грунта,
воспринимаемое промежуточными сваями, передается на подкосы, имеющиеся по
концам расстрелов. Расстояние между расстрелами в продольном направлении
составляет обычно 3,6 - 4,5 м, но может быть увеличено до 10 м при условии
усиления продольных поясов.
Устройство котлованов с применением временной крепи включает
следующие технологические операции: подготовительные работы, забивку свай,
разработку грунта, планировку дна котлована, устройство бетонной подготовки,
гидроизоляцию лотка, монтаж обделки, гидроизоляцию стен и перекрытия, обратную
засыпку конструкции и планировку, извлечение свай.
Различают параллельную и последовательную схемы осуществления
работ (в зависимости от последовательности выполнения технологических
операций).
В первом случае одновременно выполняют все технологические
операции на различных участках. Такая схема организации работ возможна, если
подземный объект имеет длину более 100 - 150 м.
Во втором случае каждую технологическую операцию выполняют
после завершения предыдущей на всей длине объекта. Такую схему организации
работ применяют при строительстве сравнительно коротких подземных объектов
(менее 100 - 150 м) или при невозможности раскрытия широкого фронта работ.
При последовательной схеме ведения работ сокращается длина
технологического участка, уменьшается потребность в рабочей силе, однако
несколько замедляется скорость строительства.
В нашем случае применяем параллельную схему осуществления
работ. Независимо от организации работ основные технологические операции
выполняют аналогичным образом.
При строительстве подземных сооружений в городских условиях к
подготовительным работам относят: перекладку подземных коммуникаций,
мероприятия по обеспечению сохранности зданий, фундаменты которых расположены в
зоне обрушения котлована, устройство водоотводных канав или отвалообразований,
предохраняющих котлован от затопления ливневыми дождями или талыми водами. Для
установки свайного ограждения вдоль бровок будущего котлована вскрывают
контрольные траншеи глубиной до 1,5 - 2 м и шириной 0,5 - 0,8 м для уточнения
мест расположения подземных городских коммуникаций.
Расстояние от места забивки свай до расположения действующих
коммуникаций (газопровод, водопровод, канализация и т. д.) должно составлять не
менее 3 м, а в зимний период - не менее 5 м.
При значительном (на 1 м и более) сезонном промерзании грунта
целесообразно перед забивкой свай предусмотреть бурение лидерных скважин на
глубину промерзания.
В некоторых случаях во избежание шума и вибрации,
сопровождающих забивку свай, их устанавливают в заранее пробуренные скважины,
закрепляя в донной части (до уровня дна котлована) бетоном. Пространство между
стенками скважины и сваей засыпают песком.
При устройстве котлована с вертикальными стенами его ширину
принимают на 0,3 - 0,5 м больше ширины возводимого сооружения на случай
отклонения свай при забивке (погружении) и для того, чтобы при их извлечении не
повредить обделку тоннеля. При сборной обделке полное уширение котлована может
доходить до 2,2 - 2,4 м по условию устройства гидроизоляции.
При малой глубине котлованов (не более 10 м) грунт разрабатывают
сразу до проектной отметки с помощью экскаваторов, которые устанавливают на
поверхности земли.
Разработанный грунт грузят в автосамосвалы, и часть его
вывозят в отвал, а часть используют для обратной засыпки котлована. При большой
глубине котлованов грунт разрабатывают отдельными ярусами. В этом случае
автосамосвалы, для которых в определенных местах устраивают съезды (с уклоном
до 0,01), загружают в котловане.
Котлован большой глубины (более 10 м) разрабатывают в
заходками. Первую заходку делают с разработкой в средней части котлована
траншеи глубиной 2,5 м для пропуска экскаватора под расстрелами. Грунт первой
заходки разрабатывают драглайном. Вторую заходку до полной глубины котлована
разрабатывают экскаватором (с прямой лопатой) или грейфером (с перемещением его
вдоль края котлована). Наиболее целесообразно применять для разработки
котлована экскаваторы универсального типа, которые можно использовать как
механические лопаты, драглайны и краны.
При этом выемку грунта следует вести от середины котлована к
бортам с оставлением у свай берм шириной не менее 1 м. Грунт непосредственно у
свай срезают вручную заходками на две-три доски затяжки с немедленной их
установкой за полки двутавра и тщательной расклинкой, чтобы они были плотно
прижаты к грунту. А перемещают его в зону действия экскаватора с помощью
бульдозеров, находящихся на дне котлована
При незначительном притоке подземных вод в процессе
разработки грунта выполняют открытый водоотлив насосами, установленными на
поверхности земли или в котловане. Одновременно с разработкой грунта
осуществляют тщательное крепление стен котлована досками, заводимыми за полки
свай. Дощатая крепь должна быть плотно расклинена между грунтом и сваями и не
должна иметь щелей.
Крепление стен котлована ведут одновременно с разработкой
грунта. После разработки котлована на определенную глубину по обеим его
сторонам между сваями устанавливают продольные горизонтальные связи в виде
поясов из швеллерных или двутавровых балок, которые распирают поперечными
расстрелами. Монтаж балок поясов и расстрелов осуществляют стреловыми
гусеничными или колесными кранами, установленными на бровке котлована, или
козловыми кранами.
Подземное сооружение чаще всего выполняют из сборных
элементов или из объемных секций и секций замкнутого сечения, реже - из
монолитного железобетона.
Работы по возведению конструкции при свайном креплении
котлована выполняют в следующей последовательности. После разработки и зачистки
котлована в его основание укладывают слой бетона толщиной 10 см - так
называемую подготовку, затем устраивают стяжку, т. е. на подготовку наносят
слой раствора (цементно-песчаного) толщиной 4 см, хорошо выровненный и
заглаженный. Раствор выравнивают виброрейкой, полосами 2 м поперёк тоннеля.
Одновременно с устройством подготовки вдоль боковых стен котлована возводят
защитные стенки для гидроизоляции. Они могут быть возведены из асбоцементных
листов толщиной 10 - 12 мм, кирпича (- щуцванд на высоту 0,75 м), шлакоблоков,
железобетонных плит толщиной 3 см, армированных двумя сетками из проволоки
диаметром 5 - 6 мм.
Защитные стены из железобетонных плит возводят следующим
образом. Вначале на расстоянии 0,5 - 0,7 м от стен котлована и 1 - 1,5 м друг
от друга устанавливают стойки, которые связывают между собой досками и
раскрепляют распорками, устанавливаемыми по высоте стен. К стойкам прибивают
обрешетку из досок толщиной 2,5 и шириной 20 см, к которой крепят
железобетонные плиты размерами 120 х 60 х 4 см. Обшивку обрешетки плитами
осуществляют снизу вверх, начиная со дна котлована. Поверхность плит в местах,
где имеются неровности, а также швы между плитами заполняют цементным раствором
и тщательно выравнивают. После устройства подготовки и возведения защитной
стенки приступают к гидроизоляционным работам. Для этого по подготовке дна
котлована и по всей высоте защитных стенок наносят в два слоя гидроизоляционный
материал, главным образом на резинобитумной основе (бризол, изол) с выведением
концов на защитные стенки. После окончания изоляционных работ в лотке для
предотвращения повреждения изоляции укладывают защитный слой из цементного
раствора толщиной 2 - 3 см и приступают к монтажу обделки.
Вначале укладывают лотковые блоки, затем стеновые (их
фиксируют в вертикальном положении при помощи инвентарных винтовых стяжек -
подкосов). После выверки правильности установки лотковых и стеновых блоков
стыки между ними бетонируют с предварительной сваркой выпускной арматуры. До
укладки плит перекрытия на опорную поверхность стеновых блоков наносят слой
цементного раствора, обеспечивающий плотную посадку плит на стены. Зазор между
стеновыми блоками и гидроизоляционной стенкой заливают цементным раствором.
Монтаж сборной обделки осуществляют при помощи стреловых или козловых кранов.
Готовую конструкцию засыпают грунтом. За стены отсыпают
песчаный грунт слоями 20 - 30 см, каждый слой поливают водой и уплотняют.
Засыпку за стены подземного сооружения следует осуществлять одновременно с двух
сторон во избежание одностороннего бокового давления грунта. На перекрытие
грунт отсыпают слоями 50 - 60 см, уплотняя его послойно.
После засыпки грунта за стены подземного сооружения
демонтируют расстрелы, пояса обвязки и извлекают сваи.
В последнюю очередь выполняют отделочные и монтажные работы в
подземном сооружении, осуществляют восстановительные работы на поверхности и
ликвидируют строительную площадку (снос временных сооружений и планировка).
3.3
Траншейный способ
Траншейным называют способ работ, при
котором сначала в узких траншеях возводят стены подземного объекта (тоннеля,
камеры), а затем вскрывают поверхность земли на всю ширину (иногда на
всей площади) подземного объекта, устраивают перекрытие и осуществляют обратную
засыпку котлована. Затем под защитой перекрытия разрабатывают породу в
центральной части и возводят бетонную подушку.
Траншейный способ применяют в условиях
плотной городской закройки под узкими улицами с целью быстрейшего
восстановления движения городского транспорта.
Основными технологическими операциями при
траншейном способе являются: прокладка траншей, монтаж основных несущих
элементов подземного сооружения, разработка грунта внутри подземного
сооружения.
Прокладку траншей и монтаж основных
несущих элементов подземного сооружения в последние годы осуществляют в
основном способом «стена в грунте». Сущность способа заключается в том, что
вначале по контуру на всю глубину заложения сооружения в грунте отрывают
траншею шириной 0,4 - 1 м. Для удержания стенок от обрушения траншею по мере
выемки из нее грунта заполняют высокотиксотропным глинистым раствором.
Тиксотропный глинистый раствор, имея низкую вязкость и высокую глинизирующую
способность, проникает в грунт и кольматирует стенки траншеи, образуя на их
поверхности тонкую (0,5 - 30 мм) и достаточно плотную и прочную корку. Наличие
такой корки предотвращает избыточную фильтрацию глинистого раствора в грунтовый
массив и удерживает от обрушения стенки траншеи. Глинистая корка является также
своеобразным экраном, обеспечивающим передачу на грунт статического и
динамического давлений глинистого раствора. Для устойчивости траншейных стен
необходимо, чтобы давление глинистого раствора превышало активное давление
грунта и воды. Из этого условия находят требуемую плотность глинистого
раствора, которая обычно колеблется в пределах 1,05 - 1,2 г/см3.
После того как траншея будет отрыта на проектную глубину, глинистый раствор
заменяют постоянной крепью. Под защитой возведенных стен в дальнейшем
разрабатывают грунт внутри сооружения. В этом случае предварительно возведенная
в грунте постоянная крепь чаще всего играет роль грузонесущей конструкции
подземного сооружения.
Постоянная крепь по контуру подземного
сооружения при использовании этого способа может быть выполнена из монолитного
железобетона (бетона) или из сборного железобетона.
Конструктивно монолитная железобетонная
(бетонная) крепь по периметру подземного сооружения может быть выполнена из
стыкующихся между собой буронабивных свай или отдельных отрезков траншей.
При возведении стен в грунте из отрезков
траншей работы ведут в отдельных секциях (захватках) длиной 3 - 6 м
последовательно или в шахматном порядке, что зависит от принятого оборудования
и условий проведения работ. Способом стена в грунте можно возводить подземные
сооружения как с прямолинейным, так и криволинейным контуром.
Как показал опыт, применение способа стена
в грунте наиболее эффективно в сложных гидрогеологических условиях: при наличии
высокого уровня грунтовых вод и водоупора на практически достижимой глубине, а
также при устройстве подземных помещений и ограждений котлованов в городских
условиях вблизи существующих зданий.
«Стена в грунте» представляет собой вертикальную монолитную
конструкцию, возводимую в узкой траншеи, заполненной глинистым раствором.
Устройство «стены в грунте» условно можно разделить на 4
фазы:
- устройство «пионерной траншеи» и заполнение ее
глиняным раствором;
- разработка грунта в захватке экскаватором;
установка армокаркасов;
бетонирование захватки методом
вертикально-перемещающейся трубы (ВПТ).
Метод «стена в грунте» подробно рассмотрен на примере
сооружения станции «Шипиловская» (см. дальше).
Перед устройством «пионерной траншеи» необходимо выполнить
подготовительные работы: планировка площадки вдоль будущей стены в грунте с
таким расчётом, чтобы по обеим сторонам траншеи было достаточно места для
установки оборудования и движения автомобильного транспорта.
3.4 Габарит приближения
строений
Внутреннее очертание перегонных тоннелей
метрополитенов проектируют в соответствие с габаритом приближения строений.
Габаритом приближения строений называют перпендикулярный оси пути контур,
внутрь которого не должны выступать никакие части сооружений и устройств (с
учетом неточностей, допущенных при проходке выработки и возведении обделки).
Габарит приближения строений для перегонов показывает расстояние от оси пути и
от уровня головки рельсов до облицованных поверхностей. Поэтому при
проектировании конструкций учитывают возможные отклонения и неточности при их
строительстве, возможные деформации обделок после их возведения.
В габарит приближения строений для
тоннелей прямоугольного сечения входит служебная дорожка, располагаемая с
правой по ходу движения поездов стороны. Поэтому стена должна быть отодвинута
от оси пути на расстояние 2200 мм. Кроме этих линий, на чертеже габарита
показана также вертикальная линия, удаленная на расстояние 2450 мм от оси пути,
для подпорных стен на наземных участках линии (лист 4).
3.5 Верхнее строение пути
метрополитена
На линиях метрополитена для укладки верхнего строения пути
применяют бетонное основание, что позволяет содержать его, а, следовательно, и
весь тоннель, в чистоте. Недостатком такого пути является его жесткость,
ухудшающая условия работы подвижного состава. На главных путях линий
метрополитена в качестве ходовых рельсов применяют рельсы типа Р-65, а на
парковых и служебный путях - типа Р-43. Рельсы укладывает на сосновые шпалы,
длина шпал для перегонных тоннелей метрополитенов составляет 2700 мм. Общее
количество шпал на 1 км пути составляет для прямых участков 1680 штук, для
кривых - 1840 штук. Прикрепление рельсов к шпалам осуществляют при помощи
раздельного скрепления.
4. Сооружение «стены в грунте» станции метрополитена
«Шипиловская»
4.1 Общие сведения
«Стена в грунте» представляет собой вертикальную монолитную
конструкцию, возводимую в узкой траншеи (ширина 600 метров), заполненной
глинистым раствором. Общая длина сооружаемой стены 2 ´ 300 метров, глубина
11,68 метра. Основным оборудованием для сооружения «стены в грунте» являются:
- глинорастворный узел с регенерирующей установкой и
глиноотстойником, растворонасос;
- экскаватор типа Поклеин SC-160 с грейферным
оборудованием;
стреловой кран КС-5363 грузоподъемностью 25 тонн;
бетонная труба Æ 300 с приемным бункером;
автобетоносмесители типа СБ - 60.
Ведомость основных машин и механизмов приведена в таблице.
№ п.п.
|
Наименование
оборудования
|
Количество
|
Примечание
|
1
|
Экскаватор Поклеин
SC-160
|
1
|
Vк =0,5 м3
|
2
|
Фронтальный
погрузчик ТО-18
|
1
|
Vк =1,5 м3
|
3
|
Экскаватор
«Белорусь»
|
1
|
Vк =0,15 м3
|
4
|
Кран
пневмоколесный КС-5363
|
1
|
Lстр = 15м; г/п=25т
|
5
|
Кран
пневмоколесный СМК-10
|
1
|
Lстр = 10м; г/п=10т
|
6
|
Автосамосвал
|
3
|
г/п=7т
|
7
|
Автобетоносмеситель
СБ-60
|
6
|
Vб =2,5 м3
|
8
|
Бадья для
бетона
|
2
|
Vб =1,5 м3
|
9
|
Емкость для
отстоя грунта
|
3
|
V =20 м3
|
10
|
Бункер для
приема бетонной смеси
|
1
|
V =0,85 м3
|
11
|
Электровибратор
поверхностный И-7 Электровибратор глубинный И-21
|
4 2
|
N=0,4 кВт N=1 кВт
|
12
|
Комплекс оборудования
для приготовления глинистого раствора
|
1
|
_________
|
13
|
Бетонолитная
труба
|
2
|
Æ273 L=12м
|
14
|
Насос типа
«Гном 10-10»
|
1
|
_________
|
15
|
Сварочный
аппарат СТА-24
|
2
|
N=19,5 кВт
|
Устройство «стены в грунте» условно можно разделить на 4
фазы:
1.
Устройство
«пионерной траншеи» и заполнение ее глинястым раствором.
2.
Разработка
грунта в захватке экскаватором.
3.
Установка
армокаркасов.
4.
Бетонирование
захватки методом вертикально-перемещающейся трубы (ВПТ).
4.2 Устройство «пионерной траншеи»
По контуру станции сооружается «пионерная траншея» шириной
700 мм. Глубина траншеи 1,2 метра. Стенки траншеи с воротником выполняются
бетоном В-15 на арматурной стенке с ячейками 10 ´ 10 см из стержней АI Æ 8. Грунт разрабатывают
экскаватором типа обратная лопата на базе трактора «Беларусь». Армировку и
бетонирование ведут заходками 0,6 метра по высоте и 2 метра по длине. Подача
бадьи с бетоном, щитов опалубки, арматурных стенок осуществляется краном
СМК-10. После завершения строительства «пионерную траншею» заполняют глинистым
раствором.
1. Разработка грунта в захватке.
До начала работ подготавливается бентонитовый раствор,
плотностью 1,1 г/см3, в объеме необходимом для заполнения захватки.
Состав раствора устанавливается центральной лабораторией Мосметростроя и уточняется
по конкретным данным полевой лабораторией ЛГР-3. Приготовленный раствор
выстаивается один час и постепенно заполняют траншею с одновременной выемкой
грунта. Траншея разрабатывается экскаватором Поклен SC-160 с грейферным
оборудованием на напорной штанге. Подача бентонитового раствора из емкости в
траншею осуществляется по гофрированным резиновым шлангам d = 100 мм. В процессе
отрывки траншеи уровень бентонитового раствора должен находиться не ниже чем на
20 см от верха оголовка траншеи.
Грунт извлеченный из траншеи грузиться в автопогрузчик типа
ТО-18 и перегружается в промежуточные отстойники вместимостью V = 20 м3.
После отстоя грунта, из емкости откачивают воду насосом «Гном 10-10», а
осушенный грунт грузиться экскаватором «Беларусь» в автосамосвал
грузоподъемностью 7 тонн и вывозиться в отвал.
Работы по разработке грунта необходимо производить в теплое
время. Промежуток времени между заполнением траншеи раствором и началом
бетонирования не должен превышать 8 часов.
После выемки грунта на всю глубину в пределах одной захватки
очищают дно траншеи от осадка эрлифтом или грязевым насосом, заменяют
загрязнённый глинистый раствор на свежий и приступают к установке ограничителей
и монтажу армокаркасов.
4.3 Установка армокаркасов
Первоначально на стройплощадке собираются армокаркасы из
отдельных элементов (их ширина на 200 - 250 мм меньше ширины траншеи). Дальше,
используя автотранспорт, доставляют армокаркасы в рабочую зону крана КС-5363.
Краном КС-5363, нижняя секция армокаркаса длиной 6 метров устанавливается в
траншею. Ее верх закрепляют на поверхности при помощи инвентарных обрезков
металлических труб. После этого приваривают на весу верхнюю секцию армокаркаса,
длиной 6 метров, к выпускам нижней секции. Сваренный армокаркас опускается на
проектную глубину с закреплением над траншеей при помощи инвентарных обрезков
металлических труб.
Держать каркас в глинистом растворе длительное время не
следует, так как частицы глины, осаждаясь на каркасе снижают сцепление бетона с
арматурой.
После установки арматурных каркасов приступают к укладке
бетонной смеси в захватках.
4.4 Бетонирование захватки методом ВПТ
Перед началом бетонирования собирается из отдельных звеньев
длиной 3 метра бетонолитная труба диаметром 300 мм. После установки опорной
рамы, краном КС-5363 труба погружается на полную глубину траншеи. С верху трубы
присоединяется приемный бункер вместимостью V=0,85 м3.
Дальше из автобетоносмесителя, через бункер и трубу, подается в траншею бетон,
который вытесняет бентонитовый раствор. Сам раствор по трубам направляется на
регенерацию. Закончив бетонирование участка траншеи на высоту одного звена
бетонолитной трубы (3 метра), трубу поднимают краном КС-5363 и удаляют ее одно
звено. Операция повторяется 4 раза (4´3 = 12 м). Для того чтобы
процесс бетонирования был непрерывным, на одну захватку необходимо иметь 6
автобетоносмесителей типа СБ-60 (6´2,5 = 15 м3).
Во избежании перемешивания бетонной смеси и глиняного раствора, конец
бетонолитной трубы должен быть всегда заглублен в бетонной смеси не менее чем
на 1,2 метра.
4.5 Организация работ
Для ведения работ по устройству «стены в грунте» весь объем
работ разбивается на 5 участков длиной 120 метров каждый. На участке работы
ведутся в две смены, одновременно на трех двухметровых захватках: на одной
захватке ведется разработка грунта, на другой бетонирование или монтаж каркаса,
на третьей бетон набирает прочность. Расстояние между захватками 40 метров.
Состав бригады при двухсменной работе - 12 человек. Средняя
скорость сооружения «стены в грунте» V = 1,5 зах./смену (3 м/смену), что дает
продолжительность работ:
Продолжительность устройства «пионерной траншеи» Тп =
22 дня (по данным из производства). Общая продолжительность работы Тс
= 100+22 =122 дня.
Циклограмма работ по сооружению «стены в грунте» приведена в
графической части. Расчет и ведомость основных объемов работ указаны в таблице.
Ведомость основных объемов работ по сооружению «стены в
грунте»
№ п.п.
|
Наименование
работ
|
Ед. изм.
|
Объем на
захватку
|
Общий объем
|
1
|
Разработка
«пионерной траншеи» экскаватором
|
м3
|
-----
|
1404
|
2
|
Бетонирование
«пионерной траншеи»
|
м3
|
-----
|
900
|
3
|
Разработка
грунта экскаватором Поклеин
|
м3
|
15,84
|
4320
|
4
|
Монтаж
арматурного каркаса
|
т
|
3
|
900
|
Укладка
бетонной смеси
|
м3
|
14,4
|
4320
|
6
|
Приготовление
бетонного раствора
|
м3
|
14,4
|
4320
|
7
|
Установка
бункера и бетонной трубы
|
шт
|
1
|
300
|
4.6 Строительно-монтажные работы
Общие сведения
После завершения работ по сооружению
«стены в грунте» приступают к строительно-монтажным работам по сооружению
станции. Эти работы можно разделить на следующие этапы:
·
сооружение
лотка;
·
монтаж
несущих боковых элементов;
·
монтаж
обвязочных балок;
·
монтаж
плит перекрытия;
·
сооружение
консольных балок КБ-2;
·
сооружение
консольных балок КБ-1;
·
сооружение
внутренних конструкций станции;
·
заключительный
этап работ.
Ведомость основного оборудования для строительно-монтажных
работ приведена в таблице.
№ п.п.
|
Наименование
|
Кол-во, шт.
|
Примечания
|
1
|
Козловой кран
ККТС-20
|
1
|
L=32,5м, г/п=20т
|
2
|
Кран
пневмоколесный СМК-10
|
1
|
Lстр=10м, г/п=10т
|
3
|
Автосамосвал
|
3
|
Г/п=7 т
|
4
|
Прицеп
тяжеловоз Т-151 А
|
1
|
Г/п = 20 т
|
5
|
Тягач ЯАЗ-210
|
1
|
Г/п = 12 т
|
6
|
Спецмашина
|
1
|
L=18м, г/п=20т
|
7
|
Миксокрет
|
1
|
V=0,5 м3
|
8
|
Электровибратор
поверхностный И-7 Электровибратор глубинный И-21
|
4 4
|
N=0,4 кВт N=1 кВт
|
9
|
Электросварочный
аппарат СТА-24
|
2
|
N=19,5 кВт
|
10
|
Бадья для
бетона
|
4 2
|
V=0,5 м3 V=1,5 м3
|
11
|
Отбойные
молотки
|
3
|
N=0,1 кВт
|
Монтаж основных элементов станции и пристанционных сооружений
производится с использованием козлового крана ККТС - 20. Характеристика
козлового крана транспортного строительства ККТС-20:
·
грузоподъемность
- 20 тонн;
·
высота
подъемного крюка при сборке крана с верхними и нижними секциями стоек опор - 9
метров;
·
высота
подъемного крюка при сборке крана без нижних секций стоек опор - 4,5 метров;
·
пролет
крана наибольший (со вставкой) - 40 метров;
·
пролет
крана наименьший (без вставки) - 25 метров;
·
рабочий
вылет консоли - 11,6 метров;
·
тип
рельса - 43, Р-50;
·
длина
хода грузовой тележки - 23-40 метров;
·
скорость
подъема груза массой до 20 т - 8 м/мин;
·
скорость
подъема груза массой до 10 т - 16 м/мин;
·
скорость
передвижения грузовой тележки - 37 м/мин;
·
скорость
передвижения крана - 35 м/мин;
·
база
крана при сборке с верхними и нижними секциями стоек опор - 14 м;
·
база
крана при сборке без нижних секций стоек опор - 9 м;
·
глубина
опускания крюка ниже уровня головки рельса - 16 метров;
·
установленная
мощность - 59,5 кВт;
·
масса
- 73,5 т.
Монтаж обвязочной балки
Работы по сооружению обвязочной балки ведутся заходками 12 м
в следующей последовательности:
·
отбойными
молотками разламывается бетон пионерной траншеи со стороны котлована,
подрабатывается грунт до уровня бетона «стены в грунте». Грунт и разломанный
бетон грузится вручную в автосамосвалы г/п 7 тонн и отвозится в отвал;
·
зачищаются
выпуски арматуры и бетон «стены в грунте»;
·
выставляется
опалубка с внутренней стороны обвязочной балки и монтируется армокаркас из
отдельных стержней, с дальнейшей приваркой его к выпускам«стены в грунте».
Вторая сторона опалубки набирается по мере бетонирования. Опалубка выполняется
из досок d=4 см;
·
бетонируется
обвязочная балка. Бетон привозится автосамосвалами, выгружается в бадьи V=0,5 м3 и
подается краном через направляющий лоток в опалубку. Балка бетонируется
заходками 0,5-0,7 метра по высоте и 3 метра по длине. Бетон уплотняется
вибраторами. Торцевая опалубка выполнена из металлической сетки. Все работы по
установке опалубки, подача бетона и арматуры ведется с помощью крана СМК-10.
Опалубка снимается после набора бетоном 70% прочности.
Монтаж балок перекрытия, сооружение консольных
балок КБ-2
После сооружения обвязочной балки разрабатывается грунт
котлована на глубину 4 метра и козловым краном ККТС - 20 устанавливаются балки
перекрытия Бкр - 18 (шаг установки - 5 метров) с последующей
приваркой арматуры к выпускам обвязочной балки. Монтаж балок разрешается только
после набора бетоном обвязочной балки 100% прочности.
Одновременно в вестибюлях № 1 и № 2 приступают к монтажу
консольных балок.
КБ-2, служащих несущим элементом для внутренних конструкций
вестибюлей. Арматура подается краном ККТС -20 и приваривается к арматуре боков
несущих стен. Дальше устанавливается деревянная опалубка и бетонируется
консольная балка. Бетон подают по бетоноводу от «Миксокрята» установленного на
бровке котлована.
7.2. Сооружение лотка, монтаж консольных балок
КБ-1.
Дорабатывается грунт до проектных отметок, сооружают бетонную
подготовку толщиной 200 мм, гидроизолируют лоток. Сам лоток бетонируется
заходками 3 метра в следующей последовательности:
·
Монтируются
армокаркасы лотка и торцевая опалубка (из металлической сетки), подается в
бадьях V = 1,5 м3 бетон и уплотняется вибраторами;
·
По
мере бетонирования по верху лотка укладывается шпалы опалубки;
·
Бадьи
с бетоном, гидроизоляционный материал, армокаркасы и опалубка подается краном
ККТС - 20. Бетон доставляется в автобетоносмесителях и перегружается в бадьи.
Монтаж консольной балки КБ - 1 ведут после сооружения лотка.
Технология монтажа аналогична сооружению балки КБ - 2.
Сооружение внутренних конструкций станции
После набирания 100% прочности лотком приступают
последовательно к сооружению внутренних конструкций: венткамеры, вестибюля №1,
платформенной части, вестибюля №2, СТП.
Одновременно приступают к монтажу остальных плит перекрытия,
со варкой выпусков арматуры между плитами и последующим омоноличиванием стыков
бетоном в деревянной опалубке. Подача балок перекрытия, бетона в бадьях V =
0,5м3 и других материалов осуществляется с помощью крана ККТС -20.
Заключительный этап строительства
После сооружения перекрытия, его поверхность выравнивают,
делают разгрузку и выполняют гидроизоляционные работы. Одновременно сооружается
открытым способом подземные пешеходные тоннели, входы на станцию.
После завершения всех строительно-монтажных работ по
сооружению обделки станции приступают к обратной засыпке котлована, демонтажу
временных зданий и сооружений, расчистке и сдаче городу строительной площадки.
Расчёт объёмов основных строительно-монтажных
работ
Монтаж плит перекрытия (4 балки на 5 метров длины тоннеля):
Сооружение консольных балок КБ-2:1 = 36,1 - длина
вестибюля
V2 = 2 x 2 x 36,1 = 144 м
Сооружение обвязочной балки и консольной балки КБ -1:
L = 300 м - длина станции 5 = V4 = 2 х 300 = 600 м
Гидроизоляция лотка:
L=300 м; SВ = 17,7 ширина лотка
Hн = 1м высота наклеивания изоляций на стену
станции;5 = 300 x 17,7 + 2 x 1 x 300 = 5610 м2;
Бетонирование лотка:
L=300 м, SВ = 17,7, H1 = 1м, H2 = 0,5м - толщина лотка у
стен и в оси симетрии
Гидроизоляция перекрытия:
Sн = 18,9 м
- наружная ширина станции;
Hс = 2,2 м
- высота части боковой стены, которая изолируется вместе с перекрытием.7
= 300 x 18,9 + 2 x 300 x 2,2 = 6990 м2.
Ведомость основных объемов работ и их продолжительности
(строительно-монтажные работы)
№ п.п.
|
Наименование
работ
|
Ед. изм.
|
Кол-во, шт.
|
Скорость, м/мес
|
Продол-ть, мес.
|
1
|
Монтаж
обвязочных балок
|
м
|
600
|
160
|
3,8
|
2
|
Монтаж
перекрытия
|
шт.
|
240
|
160 шт/мес
|
1,5
|
3
|
Сооружение консольных
балок КБ-2
|
м
|
144,4
|
200
|
0,7
|
4
|
Гидроизоляция
лотка
|
м2
|
5610
|
1300
|
4,3
|
5
|
Бетонирование
лотка
|
м3
|
3982
|
800
|
5
|
6
|
Сооружение
консольных балок КБ-1
|
м
|
600
|
200
|
3
|
7
|
Гидроизоляция
перекрытия
|
м2
|
6990
|
800
|
8,7
|
8
|
Сооружение в.к.
вестибюля № 1
|
м
|
36,1
|
-
|
1,1
|
9
|
Сооружение в.к.
венткамеры
|
м
|
23,6
|
-
|
0,6
|
10
|
Сооружение в.
к. платформенного участка
|
м
|
140
|
-
|
3
|
11
|
Сооружение в.к.
вестибюля № 2
|
м
|
36,1
|
-
|
1,1
|
12
|
Сооружение в.
к. СТП
|
м
|
64,0
|
-
|
2,8
|
4.7 Выбор материала конструкции станции
Район строительства станции «Шипиловская» является очень
сложным для строительства станции метрополитена с точки зрения горно -
геологических условий и инженерных соображений. Сложные гидрогеологические
условия (уровень грунтовых вод на глубине около 5 метров - 6 метров) наличие
дорог и трамвайных путей, стесненность поверхности строительной и окружение ее
жилыми домами вынуждает к применению специальной конструкции станции.
Работы по сооружению станции должны быть относительно
бесшумны, с большой скоростью и с предусмотрением мер по защите фундаментов
окружающих зданий (наименьшее расстояние от стены станции до фундамента здания
около 10 м).
При вышеприведенных условиях нельзя применять котлованный
способ строительства, так как он влечет за собой очень шумную работу
дизель-молотов погружающих сваи и не обеспечивает соответствующей защиты
фундаментов зданий. Самой подходящей в данных условиях технологией
строительства будет сооружение станции способом «стена в грунте». Такой способ
является бесшумной технологией, обеспечивающей устойчивость окружающего
массива. В таком случае по конструктивным соображениям возможны два варианта:
1. «Стена в грунте» является только закреплением бортов
траншей.
2. «Стена в грунте» является одновременно закреплением
борта траншеи и несущей стеной конструкции станции. Второй вариант является
более перспективным и его принимаем для строительства станции метро
«Шипиловская».
«Несущая стена в грунте» уменьшает в сравнении с первым
вариантом экономические затраты, продолжительность строительства (не нужно
строить боковых стен станции). Меньше становиться на 3 - 5 м ширина траншеи,
что важно при сооружении участка станции. С другой стороны «несущая
стена в грунте», как элемент обделки станции, требует более качественного
выполнения, особенно с точки зрения прочности и гидроизоляции.
Конструкция перекрытия станции может быть выполнена в 3
вариантах:
1. монолитное, сводчатое или плоское перекрытие;
2. сборное, железобетонное трех пролетное перекрытие;
. сборное, железобетонное однопролетное перекрытие.
Для строительства станции принимаем вариант третий,
перекрытие состоящие из отдельных тавровых балок шириной 1 метр каждая. В этом
случае отпадает применение дополнительного крепления стен анкерами или
распорами в стадии строительства, так как сами балки, установленные с шагом 5
метров, выполняют их функцию.
Сооружение трех пролетной станции (вариант - 2) влечет за
собой большие объемы строительно-монтажных работ (необходимость монтажа колон,
их фундаментов, ригелей), что удорожает строительство. Монолитное перекрытие
необходимо сооружать на самой площадке, что удлиняет во времени и усложняет сам
процесс строительства.
В качестве примера в разделе «Экономическая часть», приведено
сравнение стоимости строительно-монтажных работ и стоимости материалов
конструкций для обделки станции со сборным железобетонным и монолитным
железобетонным перекрытием. В результате сравнения: сборное железобетонное
однопролетное перекрытие оказалось по забойным затратам на 8,2% дешевле
монолитного, плоского железобетонного перекрытия.
4.8 Конструкция обделки станции
Обделка станции состоит из 3 главных элементов: сборного,
железобетонного перекрытия, боковой монолитной железобетонной стены и
монолитного, железобетонного лотка.
Сборное железобетонное перекрытие
Перекрытие состоит из тавровых балок типа Бкр - 18 длиной 18
метров, шириной полки 1 метр, высотой полки 0,18 метра, шириной ребра 0,2 метра
и общей высотой 1,05 метра. Балки монтируются с зазором 0,25 метра между
полками. В зазоре арматуру балок сваривают и омоналичивают бетоном стык.
Верхняя продольная арматура балки приваривается к выпускам обвязочной балки с
последующим омоноличиванием стыка. Балка Бкр - 18 выполняется из бетона В - 35
и арматуры: продольная 8 х АIII Æ40, поперечная АI Æ10, арматура полки - АI
10. Расчет балки Бкр - 18 спецификация арматуры приведена в разделе 4.3
Гидроизоляция перекрытия состоит из: слоя цементно -
песчаного раствора В - 7,5 толщиной от 20 до 60 мм (разуклонка), пароизоляции
(один слой стеклобита марки Г), защитного слоя из цементно - песчаного раствора
В - 7,5 толщиной 30 мм, керамзитбетона толщиной 100 мм, выравнивающего слоя
цементно - песчаного раствора В - 7,5 толщиной 30 мм 2 - х слоев
гидростеклоизола марки Г, защитного слоя цементно - песчаного раствора В 7,5
толщиной 40 мм, армированного 2 сетками из проволоки Æ4 мм с ячейками 150 х 150
мм.
Боковая монолитная железобетонная стена
Боковая стена состоит из: «стены в грунте» и обвязочной
балки. «Стена в грунте» выполняется секциями, длиной по 2 метра каждая, высотой
11,65 м и шириной 0,6 метра. Стыки между секциями рабочие. Для обеспечения
совместной работы секции устраивается монолитная обвязочная балка высотой 2,1
метр. Балку сооружают с непрерывным горизонтальным армированием. Конструкция
балки выполняет так же функции опорной консоли для плит перекрытия. Ее арматура
соединяется с выпусками балки Бкр - 18.
Продольная арматура «стены в грунте» и обвязочной балки
соединяется между собой и состоит из (на 1 секцию длиной 2 метра) 24 стержней АIII Æ 40, продольная арматура
опорной консоли (на 2 метра балки) 12 стержней АIII Æ16. Поперечная арматура
состоит из десятиветьевых хомутов из стержней АI Æ 14. В арматурном каркасе
предусматривается место для бетонолитной трубы мм. Боковая стена выполняется из
бетона В - 30. Расчет и спецификация арматуры приведены в разделе 3.6.
Гидроизоляция «стены в грунте» состоит из стального листа
толщиной 6 мм приваренного к арматурному каркасу. Гидроизоляция обвязочной
балки состоит из: керамзит - бетона толщиной 100 мм, выравнивающего слоя из
цементно - песчаного раствора В - 7,5 толщиной 30 мм, 2 слоев гидростеклоиза
марки Г, защитного слоя цементно - песчаного раствора В- 7,5 армированного
одной сеткой из проволоки Æ14 мм с ячейками 15х15 мм (ГОСТ 5336 - 67) и
защитной сетки из железобетонных плит толщиной 30 мм.
Монолитный железобетонный
лоток
Лоток имеет переменную толщину: 1м, по бокам и 0,5 м по
середине Ширина лотка 17,7 м. Арматура лотка состоит из плоских каркасов,
установленных с шагом 0,2 метра по длине станции и связанных между собой
монтажной арматурой А1 Æ10. Плоский каркас состоит из 2 стержней AIII Æ40 и хомутов А1 Æ10. Конструкция лотка
выполняется из бетона В - 30. Расчет арматуры лотка и ее спецификация приведены
в разделе 3.7.
Гидроизоляция лотка состоит из бетонной подготовки В 7,5
толщиной 200 мм, выравнивающего слоя из цементно - песчаного раствора В 7,5
толщиной 30 мм, 2-х слоев гидростеклоиза марки Г, защитного слоя цементно -
песчаного раствора В 7,5 армированного одной сеткой из проволоки Æ 1,4 мм с ячейками 15 х
15 мм (ГОСТ 5336 - 67). Гидроизоляция лотка соединяется со стальной листовой
"стеной в грунте" путем наклеивания.
4.9 Расчёт балки перекрытия Бкр-18
Определение нагрузок
1.
нагрузка
от веса дорожного покрытия:
где dа= 0,08 м - толщина асфальтового
покрытия, gа = 19,6 кН/м - вес асфальтового покрытия, dб= 0,22 м - толщина бетонного основания, gб = 24 кН/м3 - вес бетонного основания.
qнп = 0,08 x 19,6 + 0,22 x 24 = 6,8 кН/м2.
1.
нагрузка
от грунта засыпки:
qнзас = gx Hг,
Hг = 2м - толщина слоя грунта, g = 20 кН/м3 -
объемный вес грунта засыпки (супеси)
qнзас = 20 x 2 = 40 кН/м2;
2.
нагрузка
собственного веса плит перекрытия принимается по данным из производства: qнсв = 9,2 кН/м2
Расчетная вертикальная нагрузка на 1 п.м станции:
q = K x (qнп + qнзас + qнсв) = 1,15 x (6,8+40+9,2)=64,4 кН/м
3.
временная
вертикальная нагрузка о транспортных (по СниП 2.05.03 - 84) «Мосты и трубы».
Самой неблагоприятной является нагрузка в виде полос типа А-11 (трамвай) и
определяется по формуле:
qвн = q1 + q2, , ,
V=10,78 кН/м - распределенная нагрузка на обе колеи, P1 = 107,91 кН - осевая нагрузка на одну тележку, А1 =
0,2 + 2 (ба + бб) + 2 Hг x tg 26,5 =
0,2 +2 (0,08+ 0,22) +2xtg26,5, A1 =2,79 м.
В1 = 0,6+2(ба + бб) + 2 Hг x tg 26,5 = 0,6+2(0,08+0,22)+2tg26,5 = 3,19 м
, .
Расчетная, временная, вертикальная нагрузка на 1 п.м станции:
qв = K(q1 + q2)=1,2x(1,7+6,1)=9,4кН/м.
Определение внутренних усилий
Балка перекрытия жестко связана путем
сварки выпусков арматуры с арматурой боковых стен. Соотвественно ее расчет
ведется, как для защемленной железобетонной балки, с учетом пластических
деформаций прииводящих к перераспределению внутренних усилий.
Изгибающие опорные и пролетные моменты определяются в упругой
системе по формулам:
;
с учетом пластических деформаций:
;
После расчетов получаем: Мmax =1594 кН/м, Qmax
= 664 кН, N = 502,2 кН.
Расчетная схема. Эпюры M,Q,N для балки
перекрытия.
Подбор продольной арматуры
Исходные данные: рабочее сечение балки принимаем
прямоугольным b x h
= 20 x
105см, длина балки L=18м, класс бетона В35 (Rb =195 мПа, Rtt=1,3 мПа, Ев=34,5
мПа), арматура класса АIII (Rs=Rsc=355 мПа, Еs=200 x 103 мПа).
Балка воспринимает нагрузки от 1,25 м длины перекрытия что
составляет: N=
1,25 x
502 = 603 кН, М=1,25 x 194 = 1913 кН/м.
Защитный слой бетона а=а‘=5 см
1.
Начальный
расчетный эксцентриситет:
еф = М/N = 1913|603 = 3,17 м
2.
Случайный
эксцентриситет:
eа = h/30=1,05/30=0,035>1/600=18/600=0,03м
3.
Начальный
эксцентриситет:
eв = eор + eа = 3,17+0,035 = 3,205 м
4.
Момент
инерции сечения:
J=bh3/12=0,2x1,053 /12=0,0184
м4
5.
Коэффициент,
определяющий внецентренность приложения нагрузки:
1.
Коэффициент,
учитывающий длительность действия нагрузки для обделок Кол=2
2.
Первоначальный
коэффициент армирования принимаем равным Ц0=0,05
3.
Критичиская
сила:
, подставив значения получим:
Nкр = 10681
кН
1.
Коэффициент
продольного изгиба:
1.
e0 x h = 3,205x1,06 = 3,397 м - случай больших эксцентриситетов.
Эксцентриситет e= e0 x h + 0,5 x h - a = 3,397 + 0,5 x 1,05 - 0,05 = 3,872 м.
2.
Определение
площади сечения арматуры при условии симметричного армирования:
Аs=Аsc
Аs=Аsc = 0,00527 м2 = 52 см2.
1.
Общий
коэффициент армирования:
Окончательно принимается: для пролетной части 2 x 4 стержня АIII Æ40 (2 x 50,24 см), приопорной части, в растянутой зоне 4 стержня АIII Æ40 (50,24 см) в сжатой зоне 2 стержня АIII Æ40 (25,12 см) плюс 2 стержня АIII Æ40 работающих в качестве отгрибов (25,12 см). Спецификация
арматуры приведена в таблице 3.5.
. Проверка прочности сечения для приопорного участка:
Ne£ A0 x b x h02
x Rb x Rsc x Asc x (h0 - a’)
603 x 3,872 £ 0,4 x 0,2 x 12 x 19,5 x 103 + 355 x 103 x
0,002512 x (1-0,05)
,8 £
2407,2 кН - запас прочности К3 = 1,03
N < x x b x h0 x Rb
+ Rsc x Asc - Rs x As
603 < 0,55 x 0,2 x 1 x 19,5 x 103 + 355 x 103 x 0,002512 - 355
x 103 x 0,005024
кН < 1253,2 кН - запас прочности К3 =2,1.
Подбор поперечной арматуры
Исходные данные: рабочее сечение принимаем прямоугольным b x h = 20 x 105 см, арматура АI (Rsw = 175 МПа, Е = 210 x 103 МПа).
Балка воспринимает нагрузки от 1,25 м длины перекрытия: Q = 1,25 x 664,2 - 797 кН.
Остальные данные приведены в разделе «Подбор продольной арматуры».
1.
Коэффициент,
учитывающий влияние нормальной силы:
1.
Максимальная
поперечная сила воспринимаемая бетоном:
F = 0,6 x (1 + Фп) x Rtt x h0
x b = 0,6 x (1 + 0,015) x 1,3 x 103 x 0,2 = 158,3 кН = 158,3 кН < Qмакс = 797 кН
В соответствии с нормами проектирования поперечной арматуры
принимаем: двухветьевые хомуты с шагом S = 20 см на приопорных
участках (l0 = 4,5 м) и S = 40 см в средней части пролета. Диаметр стержней d=10 мм с площадью
поперечного сечения.
Аsw = 2 x 0,785 = 1,57 см2 (один хомут)
2.
Усилия
воспринимаемые хомутами на единицу длины:
Проверка прочности хомутов на действие поперечной силы:
qsw ³ 0,3 x (1+Фп) x Rbt x b = 0,3(1+0,015) x
1,3 x 103 x 0,2
137,4 кН/м > 79 кН/м
Проверка прочности хомутов на действие поперечной силы на
наклонной после между наклонными трещинами:
1.
Определяем
величину Фw1:
< 3
тогда: Qmax < 0,3 x Фw1 (1-0,01 x Rb) x Rb x b x h0 x 103
Qmax < 0,3 x 1,12(1-0,01 x
19,5) x 19,5 x 0,2 x 1 x 103 = 1054,9 кН
797 кН < 1054,9 кН Проверка прочности по наклонной
трещине.
1.
Длина
проекции наиболее опасного наклонного сечения:
С=4,4 м > 2h0 = 2 x 1 = 2м принимаем длину проекции С = 2h0 = 2м
1.
Определение
усилия воспринимаемого бетоном:
Qb = 2/С(1+Фп) x Rbt x b x h02 = 2/2(1+0,015) x 1,3 x 103 x 0,2 x 12 = 263,9 кН
Qb = 263,9 кН > F=153,3 кН тогда Qb =F=153,3 кН
2.
Определение
продольных усилий воспринимаемых хомутами:
Qsw = qsw x C = 137,4 x 2 =
274,8 кН
3.
Определение
поперечных усилий воспринимаемых отгибами (2 отогнутых стержня продольной
арматуры):
QsinC = Rsw x AsinC
x siny = 290 x 103 x 0,002512 x sin45° = 515,1 кН
4.
Проверка
прочности: Q £ Qb + Qsw + QsinC
797 кН £ 153,3+274,8 + 515,1 =
943,2
В качестве поперечной арматуры принимаем 2x 22 хомута АI Æ 10 с шагом 20 см и 22
хомута АI Æ 10 с шагом 40 см. Спецификация арматуры приведена в таблице
4.1.
Подбор арматуры в полке балки перекрытия.
Q1 = Q2 = 46,1 кН
Для уменьшения сортамента арматурной стали принимаем стержни АI Æ 10 мм с шагом установки 0,2 м сжатой и растянутой зоне (5
стержней на один метр длины полки). Аs = Аsc = 5 x 0,785 = 3,925 см2/м.
Дальше проверяем несущую способность полки, как изгибаемой
конструкции (расчет на 1 метр длины полки), с учетом что Аs = Аsc получаем формулу:
М £ Rs x As
(h0 - a’)
,15 кН
< 225 x 103 x 0,0003925(0,15-0,03)=12,4 кН
Проверка прочности сечения полки на действие поперечной силы (для
расчета принимаем что Фп = С); Qmax < F = 0,6 x Rbt x h0 x b = 0,6 x 1,3 x 103 x 1 x 0,15;
,1 кН < 117 кН.
Поперечная сила полностью воспринимается бетоном полки.
Спецификация арматуры полки приведена в таблице 3.5
Спецификация арматуры балки перекрытия Бкр-18.
№ п.п.
|
Назначение
арматуры
|
Профиль
|
Уд. масса, кг/м
|
Кол-во, шт.
|
Общая длина, м
|
Общая масса, кг
|
1
|
Продольная
|
Æ40 AIII
|
18
|
9,87
|
2
|
36
|
355,3
|
2
|
Продольная с
отгибом
|
Æ40 AIII
|
18
|
9,87
|
2
|
36
|
355,3
|
3
|
Продольная
|
Æ40 AIII
|
19
|
9,87
|
4
|
76
|
750,1
|
4
|
Поперечная,
двухветьевые хомуты с шагом 200 мм
|
Æ10 AI
|
2,4
|
0,617
|
2x22
|
105,6
|
65,2
|
5
|
Поперечная,
двухветьевые хомуты с шагом 200 мм
|
Æ10 AI
|
2,4
|
0,617
|
22
|
52,8
|
32,6
|
6
|
Арматура полки
шаг 200 мм
|
Æ10 AI
|
2x1,3
|
0,617
|
89
|
231,4
|
142,8
|
7
|
Монтажная
арматура полки
|
Æ10 AI
|
18
|
0,617
|
2x4
|
144
|
88,8
|
ИТОГО:
|
AIII AI
|
148 533,8
|
1460,7 329,3
|
Бетон В 35
|
6,7 м3
|
4.10 Расчёт боковой стены («стены в грунте»)
Расчет боковой стены ведется на основе: «Справочника
проектировщика. Основания фундаменты и подземные сооружения». При
проектировании боковой стены учитываются нагрузки и воздействия возникающие в
условиях строительства и эксплуатации сооружения. Все нормативные нагрузки,
коэффициенты надежности по нагрузкам принимаются в соответствии с требованиями:
СНиП II-6-74 и СНиП 2.02.0-83.
Расчёт боковой стены в стадии эксплуатации
Боковую стену в стадии эксплуатации
рассчитываем как подпорную стенку с одной распоркой (плита перекрытия)
равновесие которой обеспечивается за счет усилия сжатия распорки и пассивного
давления грунта на заделанную в грунт нижнюю часть стенки. Статический расчет
сводится к: определению необходимого заглубления стены в грунт, вычислению
усилий действующих в стенке и распорке.
Расчет производится по схеме Якоби Э.К. как для незащемленной
стенки - заглубления стенки ниже дна котлована определяется только из условия
обеспечения ее статического равновесия против выпора. Схема работы стенки
приведена на рисунке 3.2.
Для расчета принимаем усредненную плотность грунта gс = 19 кН/м3 и
усредненный угол внутреннего трения j с = 31°. Дальше определяют
коэффициент активного l а и пассивного l п давления грунта:
l а =tg2 (45-j/2) = tg2 (45-31/2) = 0,32, l п =tg2 (45+j/2) = tg2 (45+31/2) = 3,12
Давление грунта в точке А рассчитываем по формуле:
P а = K x (gс x H + qDп) x l а =1,1 x (19,2 + 6,8) x 0,32 = 15,8 кПа
Давление грунта в точке В рассчитываем по формуле:
P в = K x gс x H x l а + pг = 1,1 x 19 x 11,5 x 0,32 + 57 = 133,9 кПа
Где: pг - 57 кПа - гидростатическое давление.
Пассивное давление грунта определяю по формуле:
P п = K x gс x h0 x l п + pг
Где К = 2,3 для j = 31° - коэффициент сил трения
учитывающий сцепление между стеной и грунтом - принимаю по табл. 16.9 из (3).
При не защемленной стенке величина заглубления ее в основании
определяется исходя из следующих условий равновесия системы: сумма моментов
всех сил относительно точки А закрепления распорки должна равняться нулю и
сумма проекции всех сил на горизонтальную ось должна равняться нулю. Требуемую
величину заделки в грунте (hо) и опрную реакцию в точке закрепления (Rа) находим путем подбора
из уравнения:
Ма + Еп x (Нс + hо - hп) - Еа’ x (Hc + ho) x 1 / 2 - Еа x (Hc + ho) x 2 / 3 = 0
Rа + Eп - Eа - Eа’ = 0
Где: Eп - равнодействующая пассивного давоения грунта:
,2 - коэффициент надежности, принимаемый по СН 477 - 75, Рвп,
Рпс - пассивное давление в точке В и С, Еа -
равнодействующая активного давления.
Pc - активное давление в точке С, Еa’= Pa x (h0 + Hc)
hп -
ордината приложения равнодействующей пассивной силы:
Путем подбора определяем что hо = 3,25 м тогда:
PВп = 2,3 x 19 x 0 x 3,12 + 57 = 57 кПа
Pсп = 2,3 x 19 x 3,25 x 3,12 + 89,5 = 532,6 кПа
hn = 1/3 x 3,25 x (1 + 57 /(57
+ 532,6)) = 1,19 м3
Еа = 1 / 2 x (3,25 +
9,5) x (188,2 - 15,8) = 1099,1 кН
Еа = 15,8 x (3,25 +
9,5) 201,5 кН
Все значения подставляем в уравнение (1):
+798,4 x (9,5 + 3,25 - 1,19) - 201,5 x (9,5 + 3,25) x 1 / 2 -
1099,1 x (9,5 + 3,25) x 2 / 3 = 0
+ 9229,5 - 1284,6 - 9341,1 = 0 ¹ 0
Из уравнения (2) находим опорную реакцию Ra в точке закрепления:
Ra = Ea + Ea - Eп
= 1099,1 + 201,5 - 798,4 = 502,2 кН
Полную величину заглубления стенки h рассчитываем по формуле:
h = 1 / 2 x h0 = 1,2 x 3,25 = 3,9 м
Для определения внутренних усилий рассматриваем стенку, как
сборную, опертую в месте установки распорки и в точке равнодействующей
пассивного давления грунта. Уравнение моментов принимает значение:
Мх = 502,2х - 7,9х2 - 2,2 х2 - 1407
Уравнение поперечных сил принимает значение:
Qх = 502,2
- 15,8x - 6,8 x2
На основе этих уравнений определяем значения изгибающих моментов и
поперечных сил. Расчетная схема эпюры изгибающих моментов и поперечных сил
приведены на рисунке 3.2

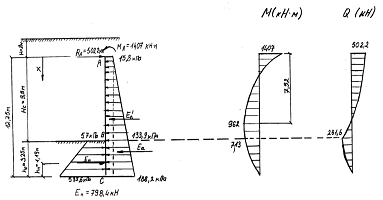

Рис. 3.2. Расчетная схема (стадия эксплуатации). Эпюры M и Q для боковой стены
Расчёт боковой стены в условиях строительства.
Этап I
Боковую стену на первом этапе
строительства можно рассматривать как статически определимую консольную стену,
устойчивость которой обеспечивается уравновешенностью пассивного и активного
давлений грунта. Расчет такой стены сводится к определению необходимого
заглубления ее в грунт основания. Для расчета принимаю метод Блюма - Ломейера
(способ «упругой линии») дающий довольно близкие к натуральным данным
результаты. Схема расчета приведена на рисунке 3.3.
При расчете учитываем, что строительство ведется с
водопонижением (нет гидростатического давления воды). Временную нагрузку от
козлового крана, или автотранспорта принимаю равной qв=50 кН/м.
Давление грунта на стенку в точке А’ будет составлять:
Pa’ = K x qв x lа = 1,1 x 50 x 0,32 =17,6 кПа
Давление грунта в точке В рассчитываем по формуле:
Pв = Pa’ + K x g с x H c x lа = 17,6 + 1,1 x 19 x 4 x 0,32 = 44,3 кПа
Давление грунта в точке В рассчитываем по формуле:
Pс = Pa’ + K x g x H x lа
Заменяя пассивное давление грунта равнодействующей
сосредоточенной силой Еп’ и составляем уравнение изгибающих моментов
относительно точки С, получаем уравнение из которого определяем ho:
/ 3 Еa x (Hc + h0) + 1 / 2 Еа’ x (Hс + h0) - 1 / 3 Eп x h0 = 0
Путем подбора определяем h0 = 3,85 м, тогда Pг = 0 (водоотлив)
Pсп = 2,3 x 19 x 3,85 x 3,12 = 524,9 кПа
Pс =17,6 +1,1 x 19 x 7,85 x 0,32 = 70,1 кПа
Еп = 1 / 1,2 x 3,85 x 524,9/2 = 809,3 кН
Еа = 1 / 2(4+3,85) x (70,1 - 17,6) = 206,1 кН
Еа‘ = 17,6 x 4 x 3,85 = 138,2 кН
Все значения подставляем в уравнение:
/ 3 x 206,1 x (4 + 3,85) + 1/ 2 x 138,2 x (4 + 3,85) - 1/ 3 x 809,3 x 3,85 =0
,3 + 5424 - 1038,6 = 0; 32,6 = 0
Полная величина заглубления стенки составляет:
n = 1,2 x 3,85 = 4,62 м
Для определения изгибающих моментов и
поперечных сил рассматриваю стену как консольную балку нагруженную активными и
пассивными нагрузками. Для определения пассивной нагрузки принимаем коэффициент
надежности К=1/1,2.
Уравнение моментов принимает значения:
Для x £ 4 Мx = - 8,8 x2 - 1,1 x3
Для 4 £ x £ 7,85 Мx = 17,8x3 - 235,6x2 + 907,2x - 1209,6
Уравнения поперечных сил принимают значения:
Для x £ 4 Qx = -17,6x - 1,1x
Для 4 £ x £ 7,85 Qx = 53,5x2 - 472x + 908,8
На основании этих уравнений определяем значения изгибающих
моментов и поперечных сил. Расчетная схема, эпюры изгибающих моментов и
поперечных сил приведены на рисунке 3.3.

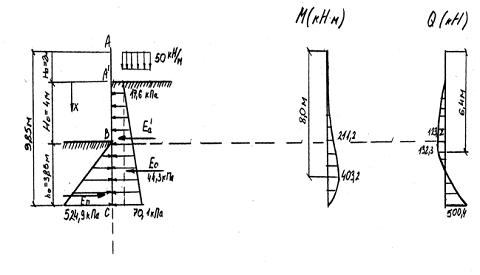

Рис. 3.3. Расчетная схема (1 этап стадии строительства).
Эпюры M и Q для боковой стены.

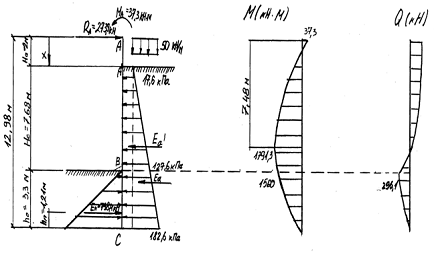

Расчёт боковой стены в условиях строительства.
Этап II
Расчет боковой стены на втором этапе
строительства ведется по схеме Якоби аналогично расчету боковой стены в стадии
эксплуатации. Схема работы приведена на рисунке 3.4.
Определяем нагрузку на стену на втором этапе строительства:
Момент Ма возникает от внецентренно приложенной
нагрузки от веса балки перекрытия:
Ма =1 / 2 x qнсв x lb x l0 = 1/ 2 x 9,2 x 18 x 0,45 = 37,3 кНм
Где lb = 18 м - длина балки, l0 = 0,45 - расстояние от
оси опоры балки до оси стены.
Временную нагрузку от козлового крана или автотранспорта
принимаем равной 50 кН/м2 (по данным из производства).
Давление грунта на стену в точке А’ будет равно:
Pа‘ = 1,1 x 50 x 0,32 = 17,6 кПа Pа‘
= K x qнсв x la
Давление грунта в точке В рассчитываем по формуле:
Pв = Pа‘ + K x gс x Hс x lа + Pвг = 17,6 + 1,1 x 19 x 7,68 x 0,32 + 58,6 = 127,6 кПа
Где: Pвг =58,6 - гидростатическое давление в точке В.
Давление грунта в точке С рассчитываем по формуле:
Pс = Pа‘ + К x gс x (Hс + h0) x lа + Pcг
Путем подбора находим h0 и Rа используя следующие
условия равновесия системы: сумма моментов всех сил относительно точки А должна
быть равна нулю, сумма проекций всех сил на горизонтальную ось должна быть
равна нулю.
Мa + Еп (Нс+h0-hп -hа) - Eа‘(hа +(Hс+h0) x 1 / 2) -Eа (hа+(Hс+h0) x 2/3)= 0 (3)
Ra + Eп + Eа + Eа’ = 0 (4)
Если h0 = 3,3 м, тогда (на основе раздела “расчет боковой
стены в стадии эксплуатации”)
Pвп = 2,3 x 19 x 0 x 3,12 + 58,6 = 58,6 кПа;
Pcп = 2,3 x 19 x 3,3 x 3,12 + 91,6 = 541,5 кПа;
Pc = 17,6 +1,1 x 19 x 10,98 x 0,32 + 91,6 = 182,6 кПа.
a = ½(3,3 + 7,68) x (182,6 -17,6)=905,8
a’
= 17,6 x (3,3+7,68) = 193,2 кН
Все значения подставляем в уравнение (3):
,3+825,1(7,68 + 3,3 + 2 - 1,21)-193,2(2+(7,68 + 3,3)x 1 /2) - 905,8 (2+ 7,68 + 3,3)x 1/2=0
,3 + 9711,4 - 1447,1 + 8442,1 = 0
,5 = 0
Из уравнения (4) находим Rа: Rа = 905,8 + 193,2 - 825,1 = 273,9 кН.
Полная величина заглубления стенки составляет h=1,1x3,3=3,63 м h=1,1x h0
Для определения внутренних усилий рассматриваем стену как опертую
в месте установки распорки и в точке равнодействующей пассивного давления
грунта. Уравнения изгибающих моментов принимают значения:
Для x < 2,0 Мx = - 37,3 + 273,9
Для 2,0 < x < 12,98 Мx = - 56,7 + 353,8x + 4,43x2 - 2,5x3
Уравнения поперечных сил принимают значения:
Для x < 2,0 Qx = 273,4 кН
Для 2,0 < x < 12,98 Qx = 248,6 + 13,9x - 7,5x2
На основе этих уравнений определяем
значения изгибающих моментов и поперечных сил. Расчетная схема, эпюры
изгибающих моментов и поперечных сил приведена на рисунке 3.4.
Рис. 3.4. Расчетная схема (2 этап стадии строительства).
Эпюры M и Q для боковой стены.
Проверка основания боковой стены по несущей
способности и деформации
Расчет выполняется на основе СНиП
2.05.2.03-83 «Основания здания, сооружения», только для стадии строительства
станции, так как в условиях эксплуатации все нагрузки на основание будут
передаваться через лотковую плиту.
При расчете необходимо учитывать размеры условного
фундамента, определяемые по формуле (расчет на 1 погонный метр длины станции):
Где: F - площадь условного фундамента, H с = 11,68 м - полная высота «стены в грунте», h = 4 м - высота заглубления в грунт участка стены, jс = 31° - угол
внутреннего трения для суглинков.
Нагрузка на основание будет составлять:
где: Стс = 80 кН - нагрузка от плит перекрытия, Стс
- нагрузка от собственного веса стены Стс = gб x бст x H = 23 x 0,6 x 13,8 = 190,4
кН, gб = 23 кН/м3 - средняя плотность ж/б, бст =
0,6 м - ширина стены, H = 13,8 м -
полная высота боковой стены.
Основание боковой стены сложено мелкими песками и супесями средней
плотности g11 = 18 кН/м, коэффициент пористости е = 0,65, удельным
сцеплением Сп = 2 кПа, углом внутреннего трения j = 32°.
Максимальное расчетное давление на основание определяем по формуле
(СНиП 2.02.03-83).
Проверка несущей способности основания: Рmax < R, 114,6 кПа < 288,5 кПа.
Проверка основания по деформациям. Давление грунта под подошвой
условного фундамента равно:
Рб = gс x Hс = 19 x 11,68 = 221,92 кПа, P0 = 114,6 кПа < Pб = 221,92 кПа, согласно СНиП 2.02.03 - 83
расчет основания по деформациям не производится.
Подбор продольной арматуры
Исходные данные: рабочее сечение стены принимаем
прямоугольным b x h
= 100 x
60 см (расчет ведется на 1 погонный метр длины сиены), высота стены H = 13,78 м, защитный слой
бетона а = а ‘ = 5 см, класс бетона В-30 (Rb=17,0 МПа, Rbt=1,2 МПа, Ев=32,5
x 103 МПа),
арматура класса АIII (CRs = Rsc = 355 МПа, Еs = 200 х 103
МПа). Максимальный изгибающий момент М = 1407 кН/м, продольная сила N=664 кН. Расчет ведем
аналогично разделу 3.4. Арматуру подбираю для стадии эксплуатации с дальнейшей
проверкой боковой стены в стадии строительства:
еор = 1407/664,2 = 2,119 м
еа = 13,78/600 = 0,023 м > 0,6/30 = 0,02 м
ео = 2,119 + 0,023 = 2,142
J = 1 x 0,63 / 12 = 0,018 м
Кб1 = 2 принимаем Н0 = 0,025 тогда:
Nкр = 8,865
мН = 8865 кН
еоh =
2,142 x 1,08 = 2,31 м;
e = 2,31 + 0,6 x 0,5 - 0,05 =
2,56 м
Принимаю шесть стержней АIII Æ 36
(75,96 см2) в растянутой и сжатой зоне. По технологическим
соображениям боковая стена делиться на «стену в грунте» высотой 11,68 м и
обвязочную балку высотой 2,1 метра. Спецификация продольной арматуры приведена
в таблице 3.6 (арматура «стены в грунте») и таблица 3.7 (арматура обвязочной
балки).
Проверка прочности стены в стадии эксплуатации:
Ne < A0 x b x h02
x Rb + Asc (h02 - a’)
664 x 2,56 < 0,4 x 1 x 0,62 x 17 x 103 + 355 x 103 x (0,55 -
0,05) x 0,007592
,8 кН/м < 3785,6 кН/м - запас прочности Кз = 2,2
N £ x x b x h0 x Rb
664 < 0,55 x 0,6 x 1 17 x 103
664 кН < 5610 кН запас прочности Кз = 8,4
Проверка прочности боковой стены в стадии строительства.
Максимальный изгибающий момент М = 1791,3 кН/м, продольная сила N = 201,8 кН. После
аналогичного расчета получаем эксцентриситет е = 9,33 м и подставляем его в
неравенство: 201,8 x 9,33 £ 0,4 x 1 x 0,62 x 17 x 103 + 355 x 103 x (0,55 - 0,05) x 0007592
кН < 37856 кН/м - запас прочности Кз = 2
,8 £ 0,55 x 0,6 x 1 x 17 x 103
201,8 Кн £ 5610 Кн Þ запас прочности Кз = 27
Список использованной литературы
1.
И.В.
Баклашов, В.Н. Борисов «Проектирование и строительство горнотехнических зданий
и сооружений». Строительные конструкции зданий и сооружений. Москва, «Недра»,
1990.
2.
В.П.
Волков «Тоннели и метрополитены». Москва, «Транспорт», 1975 г.
3.
В.Е.
Меркин, С.Н. Власов, О.Н. Макарова «Справочник инженера-тоннельщика». Москва,
«Транспорт», 1993 г.
4.
В.Г.
Храпов «Тоннели и метрополитены». Москва, «Транспорт», 1989 г.
5.
Б.А.
Картозия, М. Н. Шуплик, Б.И. Федунец и др. «Шахтное и подземное строительство»,
т. II. Москва, «Академия
горных наук», 1999 г.
6.
Нормы
по проектированию и устройству гидроизоляции метрополитенов, сооружаемых
открытым способом. Москва, 1993г.
7.
СНиП II-40-80, ч. II, глава 40
«Метрополитены». Москва, «Стройиздат», 1981 г.
8.
Гальперин
П. М., Зайцев В. С. «Гидрогеология и инженерная геология».
9.
Б.Ф.
Кирин, К. З. Ушаков «Охрана труда».
10. И.В. Баклашов, Б.А.
Картозия «Механика подземных сооружений и конструкций крепей». Москва, «Недра».
11. Б.А. Картозия, Б.Н.
Борисов «Инженерные задачи механики подземных сооружений». Расчёт крепей и обделок.
Москва, изд-во МГГУ, 1997 г.
Похожие работы на - Проектирование подземной линии метрополитена
|
