Приспособления и инвентарь необходимые для монтажа
Введение
Строительство является одной из
важнейших отраслей материального производства. В моей курсовой работе
предоставляются инструменты и инвентарь необходимые для монтажа наружных стеновых
панелей, материалы необходимые для монтажа, а так же дан технологический
процесс монтажа наружных стеновых панелей в крупнопанельном бескаркасном здании
с устройством стыков открытого типа, организация рабочего места монтажника,
техника безопасности и требования к качеству работ.
1. Приспособления и инвентарь,
необходимые для монтажа:
.Страховочный пояс для работы на
высоте
. Люлька для работы на высоте
. Четырехветвевой строп
. Емкость для содержания бетона
. Монтажный лом
. Монтажные механизмы
Для монтажа сборных конструкций
жилых и общественных зданий применяют грузоподъемные краны: стреловые
самоходные гусеничные, пневмоколесные и автомобильные; передвижные, приставные
и самоподъемные башенные, а также козловые и портальные.
Инструменты:
. Строительный монтажный лом 2.
Зубило 3. Молоток-кулачок 4. Стальные щетки, или скребки 5. Стальную конопатку
и деревянную киянку. 6. Уровень, 7.Пневмоконопатка, 8. Строительный пистолет,
9. Глубинный вибратор.
. Материалы, необходимые для монтажа
. Наружная стеновая панель
. Воздухозащитная проклейка
. Термовкладыш
. Бетон
. Упругая прокладка:
(пороизол или гернит)
. Водоотбойная лента
. Воздухозащитная лента
. Цементный раствор: (раствор
М200)
. Маяки
. Технологический процесс монтажа наружных
стеновых панелей
Организация рабочего места
монтажников:
Правильная организация рабочего
места обеспечивает высокую производительность труда.

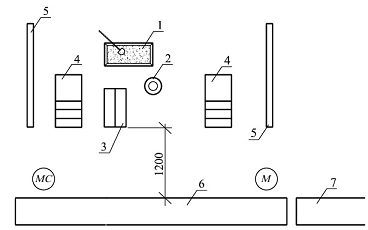

Рисунок - Схема организации рабочего
места монтажников при монтаже наружных стеновых панелей.
. Состав и порядок работ:
. Подготовка к монтажу:
А) Подготовка инструмента,
оборудования и инвентаря.
Б) Подготовка места монтажа:
Очистка поверхности
Наклеивание герметизирующего шнура:-
На горизонтальной кромке панели.
Укладка утеплителя: - В
горизонтальный стык.
Установка маяков:
• Под каждую панель устанавливают 2
маяка на растворе. Верх маяков должен находиться на проектной отметке. Его
выставляют по нивелиру.
Укладка растворной постели (раствор
М200):
• Верх растворной пастели должен
быть на 3-5 выше уровня уложенных маяков. Пастель не должна доходить до обреза
стены на 2-3 см, чтобы раствор не выдавливался наружу.
Внешний осмотр :
• Проверка маркировки, целостности,
проверка на наличие дефектов , наличие и состояние монтажных петель.
Проверка размеров
Г) Строповка и подача панели в зону
монтажа.
. Установка стеновой панели:
- Производят по рискам и шаблону, по торцам нижней панели.
. Выверка панели в плане: -
Рихтовка монтажным ломом.
. Временное крепление и
выверка панели по вертикали: - Временно закрепляют двумя подкосами на каждую
панель, выверку панели по вертикали проверяют рейкой отвесом.
. Расстроповка панели: - С
лестниц стремянок.
. Постоянное закрепление: -
Производится после гидроизоляции, утепления стыка, монтажа внутренних стеновых
панелей и сварки закладных деталей, монтажа плит перекрытия.
. Снятие временного
крепления: - После постоянного закрепления.
. Заделка стыков.
В открытом (вентилируемом) стыке
водозащита обеспечивается водоотбойным экраном (лентой) и декомпрессионным
каналом, а воздухозашита - уплотняющими прокладками или оклеечной изоляцией .
Этот тип стыка рекомендуется для районов с расчетной зимней температурой не
ниже -20 С . В качестве уплотняющих прокладок применяют пороизол, гернит и
другие материалы, обладающие малым водопоглощением. Для герметизации стыков
используют тиоколовую и изобутиленовую мастики. Для обеспечения теплозащиты в
стык между панелями вводят утеплитель (термовкладыш).
6. Техника безопасности при монтаже
Безопасность работ при возведении
панельных зданий обеспечивается соблюдением требований проекта производства
работ, общих правил техники безопасности на стройках и правил подъема и
установки сборных конструкций.
При монтаже необходимо обеспечивать
безопасные условия труда в соответствии со СНиП III-4-80.
• Территория строительно-монтажной
площадки должна быть ограждена, в темное время суток освещена. Проезды,
проходы, подкрановые пути, разгрузочные площадки необходимо постоянно очищать
от мусора и грязи, в зимнее время- от снега и льда.
• На границах опасных зон должны быть
установлены предупреждающие знаки и надписи, хорошо видимые в дневное и ночное
время.
• К монтажным работам допускаются
лица не моложе 18 лет, прошедшие обучение, общий инструктаж и инструктаж на
рабочем месте по технике безопасности.
• Рабочие должны иметь каски и
предохранительные пояса.
• Не разрешается укладка
инструментов и приспособлений на грани стеновых панелей или у краев перекрытий.
• По окончании монтажа опасные зоны
(лестничные марши и площадки, проемы лифтовых шахт и т. п.) должны быть
ограждены.
• У края перекрытий на время
отсутствия стеновых панелей должно быть установлено инвентарное металлическое
ограждение.
. Требования к качеству работ
Отклонения, допущенные при монтаже
наружных стеновых панелей не должны превышать размеров, указанных в СНиП
3.03.01- 87. Для обеспечения требуемого качества монтажа конструкций необходимо
всегда выполнять полный объем выверочных работ, пользуясь шаблонами и другими
средствами измерений. Смещение осей панелей стен в нижнем сечении относительно
разбивочных осей не должно превышать - (8мм.). отклонение плоскостей панелей
стен от вертикали в верхнем сечении - (10мм). Зазоры между панелями наружных
стен (ширина и вертикальных и горизонтальных швов) должны быть в пределах 10-20
мм.
инвентарь монтаж кран безопасность
Заключение
Здания панельного типа в настоящее
время “возвращаются” в массовое строительство.
В Брянске уже немало объектов жилого
строительства , которые возводятся из сборных железо бетонных панелей. Поэтому
важно знать технологию их монтажа.
Данная курсовая работа может быть
использована в качестве подготовки к уроку в учебном заведении по теме, подготовки
и разработки дипломной работы, в качестве практического руководства для
производства данного вида работ.
Литература
1. И.И.Ищенко Монтаж стальных и железобетонных конструкций,
М., Издательский центр “Высшая школа”, 1991г.
. СНиП III-4-80 - Техника безопасности в строительстве.
. СНиП 3.03.01- 87 - Требования к качеству работ.
