Возведение детско-юношеской школы творчества

ВВЕДЕНИЕ

Социальное и научно-техническое развитие общества, постоянное совершенствование всех форм жизнедеятельности людей стимулирует развитие сферы общественного обслуживания. Многообразие видов и форм системы обслуживания, способствующее комфортному осуществлению населением всех многоплановых функций, во многом определяет уровень цивилизации общества.

В общем объем капитальных вложений в застройку, доля, расходуемая на строительство общественных зданий и комплексов и сооружений, для городов нашей страны составляет в среднем 28-30%. Эта доля существенно повышается в городах, являющихся крупными областными центрами. Удачным является расположение общественных центров в зонах максимального сосредоточения потоков населения - на транспортных магистралях и улицах, на основных пешеходных путях.

Темой данного дипломного проекта является «Детско-юношеская школа творчества общей площадью до 2000 м2 в г.Тамбов».

В основу проектного решения школы творчества был положен функциональный процесс, связанный с тем или иным видом общественной деятельности человека.

Объемно-пространственная структура здания, представленного в проекте, рассмотрена с точки зрения организации его внутреннего пространства. А также под углом зрения композиции его внешнего объема и взаимосвязи этого объема с окружающим внешним пространством. Обе эти концепции объемно-пространственной структуры здания необходимо рассматривать комплексно, во взаимной связи и взаимодействии, так как они объединяются общим архитектурным замыслом

1.
АРХИТЕКТУРНЫЙ РАЗДЕЛ


1.1     Исходные данные


. Настоящие чертежи разработаны на основании задания на проектирование.

. Проектируемое здание: - кирпичное бескаркасное, расположенное в жилом микрорайоне города Тамбов

. Характеристика района строительства:

Рельеф местности спокойный, грунтовые условия представлены в инженерно-геологическом разделе пояснительной записки. Зона влажности для г. Тамбов - 3 (сухая)

Количество осадков, выпадающих за год, 757 мм.

Влажностный режим для жилых помещений - Y=55%, для tв = 20ºС

Отопительный период - 196 суток.

Расчетная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92 - tн = -26ºС

Средняя температура наиболее холодной пятидневки - (-26ºС)

Средняя температура наиболее холодных суток - (-30ºС)

Нормативное значение ветрового давления - 0,30кПа

Нормативное значение веса снегового покрова на 1м² поверхности земли -1 кПа

Нормативная глубина промерзания грунта - 1,3м

Господствующее направление ветра: в январе - западное; в июле - северное.

. Класс здания - II

Степень огнестойкости - II

Степень долговечности - II

. За условную отметку 0,000 принят уровень чистого пола первого этажа.

. Кирпичную кладку наружных стен с теплоизоляцией из пенополистирола марки ПСБ-С по ГОСТ 15588-86 выполнять многослойной по толщине стены:

наружный рядовой силикатный кирпич по ГОСТ 379-95 или керамического кирпича по ГОСТ 530-95, на растворе М50. Толщина - 120 мм.

внутренний слой - пенополистирольные плиты.

внутренняя толщиной 380 мм из силикатного кирпича по ГОСТ 379-95 на растворе М100

. Цоколь здания выполняется из керамического кирпича на растворе М100.

. Наружные откосы дверных и оконных проемов с четвертями, выполнять из цементно-известкового раствора.

. Все двери окрасить эмалью за 2 раза.

. По периметру наружных стен , выполнить асфальтовую отмостку шириной 1,5 м, по щебеночной подготовке с уклоном 0,05% от здания.

. Возведение кирпичных стен и перегородок, монтаж оконных и дверных блоков, отделочные работы выполнять, в соответствии с требованиями СНиП III-21-73; СНиП III-4-80 «Правила пожарной безопасности».

1.2 Генеральный план

проект строительство здание архитектурный

Проектируемое здание расположено в северном микрорайоне города Тамбов на территории отведенной под строительство. Рельеф участка спокойный, с незначительным уклоном, необходимым для выполнения ливнестоков. Генеральный план разработан с учетом действующих санитарных и противопожарных норм, а также требований СНиП 2.07-01-89 «Градостроительство. Планировка и застройка городских и сельских поселений»,и СНиП 2.08.01-89 «Жилые здания».

На проектируемом участке строительства расположены:

- детско-юношеская школа творчества;

- теплица;

- площадка для занятий биологического и зоологического кружков;

- участок декоративных растений;

- волейбольная площадка;

- павильон для игры в настольный теннис;

- детская площадка;

- плескательный бассейн;

- плодовый сад;

Планировочное решение комплекса отвечает требованиям заказчика.

Территория отведенная под застройку имеет удобные подъездные пути и остановки общественного транспорта.

Площадка строительства благоустроена и озеленена.

Здание дома творчества расположено с учетом требований инсоляции и направлений господствующих ветров зимнего и летнего периодов года.

Технико-экономические показатели генерального плана

-плотность застройки:

коэффициент озеленения:

площадь участка приходящаяся на единицу измерения:


коэффициент использования территории:

1.3 Роза ветров


Город Тамбов расположен во втором климатическом районе, в зоне умеренно-континентального климата. Направления ветра, преобладающие в январе и июле, показаны в таблице 1.1 и на рис. 1.2.

Таблица 1.1.

Месяцы

Стороны света


С

С - В

В

Ю - В

Ю

Ю - З

З

С - З

ИЮЛЬ, %

19

17

11

7

6

9

17

14

ЯНВАРЬ, %

10

11

12

15

12

14

16

10


По значениям таб. 1.2. Строим розу ветров (рис. 1.2)

Рис. 1.2. Роза ветров.

Масштаб: в 1 см - 10% повторяемости направлений ветра.

1.4 Краткие сведения о функциональной схеме

В здании четко выделяются две различные по назначению части. Левое крыло центра представляет собой клубную часть для работы кружков, индивидуальных занятий и отдыха посетителей, также сюда входят и помещения административного назначения, кабинет врача, кладовые и технические помещения. Правая часть состоит из помещений зрительской и демонстративной группы. Зрительная часть здания включает в себя фойе, гостиную, библиотеку, кафе. А также помещения, имеющие непосредственное отношение к обслуживанию зрительного зала. Зрительный зал имеет вид прямоугольника, поперечный и продольный проходы, а также выход непосредственно наружу, обеспечивает беспрепятственное продвижение людского потока по залу и выход из него.

Помещения зрительной и клубной части размещены таким образом, что эксплуатация помещений одной части не зависит от эксплуатации помещений другой части. Обе части центра соединены в единую архитектурную композицию входным узлом, в котором располагаются тамбур, вестибюль и фойе.

1.5     Объемно-планировочное решение


Центр представляет собой двухэтажное здание, сложного очертания в плане, размером 42 Х 36м. Высота этажа здания Нэт=3,3м.            Толщина внешних стен 640мм, внутренних 510,380 и 120мм.

Согласно СНиП 2.08.01-89 «Жилые и общественные здания».

При разработке проекта предусмотрено размещение двух лестничных клеток, что обеспечивает удобные и короткие пути движения от входа в здание к помещениям во всех этажах, а также удовлетворяет требованиям вынужденной эвакуации. Для эвакуации со второго этажа предусмотрены наружные металлические лестницы.

В здании предусмотрены четыре запасных и один главный входы и выходы.

Подвальная часть здания занята техническими помещениями и имеет вход со двора.

1.6     Противопожарные требования


Согласно СНиП 2.01-02-85, для зданий II степени огнестойкости, принимаем пределы огнестойкости:

для несущих стен, лестничных клеток - 0,85ч.

лестничные площадки и марши - 1ч.

перегородки - 0,25ч.

плиты перекрытия и покрытия - 0,25ч.

1.7     Охрана окружающей среды


При организации строительной площадки следует бережно относиться к растительному слою, к растущим кустарникам и деревьям, т.к. они будут составлять весомую часть благоустройства территории комплекса.

1.8     Конструктивное решение


Конструктивная схема - здание с поперечными и продольными несущими стенами.

Фундаменты под все несущие и самонесущие стены представлены ленточными. Состоящими из фундаментных подушек (ФЛ) по ГОСТ 13580-85 и стеновых фундаментных блоков (ФСБ) по ГОСТ 13579-78* различных размеров.

Здание запроектировано с кирпичными (из полнотелого силикатного кирпича плотностью 190 кг/м³ ГОСТ 379-95 на цементном растворе М50, с участками утепления из пенополистирольных плит толщиной 140 мм с γ=50 кг/м³)несущими и самонесущими стенами. Толщина стен определяется по теплотехническому расчету:

·        по периметру здания - 640мм.

·        Внутренних несущих стен - 380мм.

Цоколь - полнотелый керамический кирпич пластического прессования КУ -150/35 ГОСТ 530-=95 на цементном растворе М50.

Междуэтажные перекрытия выполнены из сборных железобетонных элементов - многопустотных плит высотой 220мм., которые опираются на несущие стены здания (серии 1.090.1 - 1 вып 5 - 1).

Перемычки- сборные ж/б по серии 1.038.1-1

Лестничные площадки - сборные ж/б по серии 1.252.1-4.

Окна - деревянные с тройным остеклением по ГОСТ 16289-80.

Двери - деревянные по ГСТ 6629-88 и алюминиевые (основной входной узел) по номенклатуре ВЗСАК 1996г.

Кровля по всему периметру устраивается по плитам перекрытия.

Покрытие полов различных помещений подобрано в зависимости от их назначения и окружающих условий (серии 2.224 - 1, вып 4).

Полы вестибюля и коридоров первого этажа приняты из шлифованных бетонных плиток.





По периметру всего здания предусматривается асфальтовая отмостка по щебеночному основанию шириной 1500мм.

1.9     Решение фасада и внутренняя отделка помещений


Архитектурная выразительность главного фасада обеспечивается сочетанием различных цветов декоративного штукатурного слоя наружных стен. Межоконные простенки и углы здания выделяются более темным цветом, чем остальная плоскость стен. Цокольная часть выделена более темным цветом и отделана облицовочной плиткой под природный камень. Оконные блоки окрашены защитно-декоративным покрытием для древесины, кремнийорганической эмалью за 2 раза.

Дверные блоки покрыты лаком для наружных работ за 2 раза.

Внутренняя отделка помещений зависит от функционального назначения.

Ведомость отделки помещений.

Таблица 1.2.

Наименование или номер помещения

Вид отделки элементов помещения


Потолок

Площадь

Стены или перегородки

Площадь

Низ стены или Перегоро док

Площадь

Тамбур,звукоаппаратная, тех. пом.

Расшивка швов,известковая побелка

48,98

Известковая побелка

85,72

_________


Эстрада,кофейня,коридор,хранилище,киноаппаратная

Клеевая покраска

242,4

Улучшенная штукатурка, клеевая покраска верха стен

258,5

Масляная покраска по оштукатуренной поверхностиh=2100мм

420

Помещ.обсл.персонала,кладовая, склад,мед. кабинет

Масляная покраска

76,3

Масляная покраска

84,0

__________


Вестибюль,гардероб,фойе,зал,гостиная

Клеевая покраска

603,7

Окраска рельефной краской

77,5

Масляная покраска по оштукатуренной поверхностиh=2500мм

319,5

Администраторские ,кабинеты учебные

Клеевая покраска

306

Оклейка обоями

977

___________


Санузлы

Расшивка швов Окраска водоэмульсионной краской

66

Окраска водоэмульсионной краской

180

Облицовка глазурован ной керамической плиткой h=2100мм

239


1.10   Инженерное оборудование


Водопровод - водопровод объединенный: противопожарный и питьевой Напор на вводе 0,21 МПа.

Канализация - бытовая

Отопление - центральное водяное Параметры теплоносителей 70 - 150 ºС.



1.11   Сравнение вариантов



Введение.

Технико-экономическую оценку проектов необходимо производить, используя следующие технико-экономические показатели, исчисляемые на соответствующие расчетные единицы измерения:

·        объемно-планировочные

·        сметной стоимости строительно-монтажных работ

·        текущих затрат, связанных с содержанием зданий в период эксплуатации

·        приведенных затрат

·        расхода металла, цемента, лесоматериалов в установленных измерителях

·        расхода тепла и потребность в условном топливе.

1.       Технико-экономическая оценка различий в конструктивных решениях зданий.

Исходные данные:

1.       Место строительства - г.Тамбов (климатический район II, снеговой район III)

2.       Рассматриваются два проекта с одинаковыми объемно-планировочными решениями, но разными конструктивными системами.

Объемно-планировочные решения.

Здание двухэтажное, с подвалом и техническим этажом. Подвал высотой 2,7м, высота технического этажа 1,7м. На первом этаже расположен входной узел с гардеробом и вестибюлем, зал на 200 мест с эстрадой, кофейня, помещения обслуживающего персонала, игровой зал, учебные кабинеты и медицинский кабинет. На втором этаже расположены библиотека, хранилище книг, репетиционный зал, кабинеты администрации, помещения обслуживающего персонала и учебные кабинеты.

Вертикальные коммуникации - одна лестница. Окна пластиковые. В вестибюле первого этажа - витражное остекление площадью 28м2. Состав помещений и их площади приняты в соответствии со СНиП II-69-78 и в обоих вариантах приняты одинаковы.

Конструктивные системы.

Вариант 1. Здание кирпичное. Ограждающими конструкциями торгово-выставочного комплекса являются стены из кирпичной кладки толщиной 640 мм (толщина стены получена теплотехническим расчетом). Перегородки гипсокартонные толщиной 90 мм. В качестве перекрытия принимаем железобетонные многопустотные плиты.

Вариант 2. Каркасно-панельная со сборным железобетонным каркасом. Сечения колонн 500х500 мм. В качестве перекрытия принимаем ребристые плиты, опирающиеся на ригели, монолитно соединенные с колоннами. Наружные стены панельные керамзитобетонные.

1.1. Объемно-планировочная характеристика вариантов и их технико-экономические показатели

Таблица 1.

Показатели

Ед. изм.

Вариант 1

Вариант 2

1. Этажность

этаж

2

2

2. Строительный объем, V в т.ч. подвала в т.ч. технического этажа

м3 м3 м3

7147,34 810,90 1202,02

7203,34 810,90 1234,46

3. Площадь застройки, А3

м2

11040,0

11040,0

4. Общая площадь, А0

м2

2425,58

2505,10

5. Рабочая площадь, Ар

м2

1111,25

1173,13

6. Габариты здания, bхh

м

36,0х42,0

36,0х42,0

7. Конструктивное решение

-

кирпичное

каркасно-панельное

8. Отношение строительного объема к общей площади, V/A0

м

2,95

2,88

9. Отношение рабочей площади к общей, Ар0

-

0,46

0,47

10. Площадь наружных стен (без вычета оконных проемов), Анар

м2

1569,4

1632,1

11. Площадь крыши, Акр

м2

875,5

892,3

12. Площадь остекления, Аост

м2

168,5

199,4

13. Коэффициент компактности, k=(Aнар +Aкр )/A0

-

1,007

1,008


Анализ таблицы 1 показывает, что по коэффициенту компактности первый вариант более экономичен.

1.2 Определение сметной стоимости

Сметную стоимость зданий определяют приближенно по стоимости конструктивных элементов, с учетом их удельных весов. Будем определять стоимость фундаментов, стен, каркаса (для 2 варианта), перекрытий и покрытия. Удельный вес этих конструктивных элементов можно принять 60% от стоимости общестроительных работ. Учитывая, что сметная стоимость здания складывается из общестроительных работ, электромонтажных работ и сантехнических работ.

Сздорм

Стоимость монтажных работ можно принять 20% от сметной стоимости здания.

С учетом удельных весов конструктивных элементов будет равна

Сзд= Сор/(0,6*0,8) или Соркэ/0,6

Стоимость конструктивных элементов будем принимать приближенно по рекомендациям «Регионального центра ценообразования и экономики строительства Тамбовской области».

Расчет стоимости приведен в таблице 2.

Таблица 2.

Наименование

Ед. изм.

Стоимость единицы

Объем

Стоимость, руб

Вариант 1. Кирпичное здание.

1

Фундамент. Установка сборных фундаментов

100м3

649680

479,40

3114565,92

2

Кладка наружных стен из силикатного кирпича

м3

3429

643,15

2205361,35

3

Кладка внутренних стен из керамического кирпича

100м2

78959

463,18

365722,30

4

Укладка многопустотных плит

100м2

105528

2357,79

2488128,63

5

Крыша. Устройство теплоизоляции

100м2

25900

875,5

226754,50

5.1

Устройство цементных стяжек

100м2

7331

875,5

64182,91

5.2

Устройство рулонных кровель

100м2

25930

875,5

227017,15

Итого

8691731,84

Вариант 2. Каркасно-панельное здание.

1

Фундамент. Укладка сборных фундаментов

100м3

434391

379,80

1649817,02

2

Установка сборных ж.б. конструкций каркаса

100м2

203130

598,50

1215733,05

3

Укладка плит перекрытий и покрытий

100м2

105528

2439,16

2573996,77

4

Монтаж навесных многослойных панелей

100м2

216103

1632,1

3527017,06

5

Крыша. Устройство теплоизоляции

100м2

25900

892,3

231105,70

5.1

Устройство цементных стяжек

7331

892,3

65414,513

5.2

Устройство рулонных кровель

100м2

25930

892,3

231373,39

Итого

9494457,50


Стоимость общестроительных работ можно определить исходя из удельного веса каркаса и стен, равного около 70%, тогда:

1 вариант Сор= 8691731,84/07=12416759,77 руб

2 вариант Сор= 9494457,50/0,7=13563510,71 руб

Сметная стоимость здания (с учетом сантехнических и электромонтажных работ) равна:

1 вариант Сзд= 12416759,77/0,8=15520949,71 руб

2 вариант Сзд= 13563510,71/0,8=16954388,39 руб

Удельная сметная стоимость равна:

1 вариант Сузд= 15520949,71/2425,58=6398,86 руб

2 вариант Сузд= 16954388,39/2505,10=6767,95 руб

вариант экономичнее 2-го на 369,09 руб, что составляет 5,45%.

1.3. Расчет текущих затрат.

Будем учитывать амортизационные отчисления См=0,027Сзд, затраты на текущий ремонт Стр=0,005Сзд, затраты на отопление и вентиляцию. Для определения затрат на отопление используем рекомендацию [5]. По формуле

С0= ,где

tв - температура внутреннего воздуха помещения, 0С, принимаемая по нормам проектирования соответствующих зданий,

tот.пер. - средняя температура отопительного периода, 0С,

zот.пер. - продолжительность отопительного периода, сут, со среднесуточной температурой наружного воздуха не более 10 0С,

Ст - стоимость тепловой энергии, руб/Дж, определяемая по действующему прейскуранту,

р - расчетная единица измерения (общая площадь, вместимость и т.д.),

Анст - площадь наружных стен, м2

Rср - среднее сопротивление теплопередаче наружных стен, м2 0С/Вт

Rср =Rгст -Rгст * ρ + R0 * ρ ,

Rгст - сопротивление теплопередаче глухих стен, м2 0С/Вт,

R0 - сопротивление теплопередаче оконных проемов, м2 0С/Вт,

ρ - коэффициент остекления, равен отношению площади оконных проемов и площади наружных стен,

Апок - площадь покрытия или чердачного перекрытия, м2,

Rпок - сопротивление теплопередаче покрытия или чердачного перекрытия,

м2 0С/Вт,

Апол - площадь пола первого этажа без вычета площади, занятой конструктивными элементами, м2,

Rпок - сопротивление теплопередаче пола на грунте, м2 0С/Вт.

Затраты на отопление зависят не только от конструкций наружных ограждений и объемно-планировочного решения здания, но и в значительной степени от коэффициента остекления ρ. Коэффициент остекления ρ=Аостнст,

Для 1 варианта ρ=168,5/1569,4=0,107

Для 2 варианта ρ=199,4/1632,1=0,122

1.4. Определение расчетного температурного перепада

Расчетный температурный перепад Δt0, °С, между температурой внутреннего воздуха и температурой поверхности ограждающей конструкции не должен превышать нормируемой величины Δtn, °С, (по табл. П. 1.6) и определяется по формуле

.

а). Определяем необходимую толщину трехслойной стеновой панели на гибких связях из стержней диаметром 12 мм, установленных с шагом 0,6 м (рис.1), предназначенную для производственного здания в г. Тамбов.

Исходные данные для расчета:

Район строительства - г. Тамбов.

Параметры внутреннего воздуха:

tint = 20°С : относительная влажность φ= 55 % (табл. П. 1.3 и П. 1.4).

Влажностный режим помещения - нормальный (по табл. П. 1.1).

text =t50.92 = -26°С; tht = -3,1°С; zht = 196сут. (по табл. П.1.12).

Зона влажности района строительства - 3 (сухая), (прил. 3).

Условия эксплуатации ограждающих конструкций- А (по табл. П. 1.2).

Рис. 1. Схема трехслойной стеновой панели

Расчетные коэффициенты теплопроводности материалов (по прил. 2):

• керамзитобетон Р0 = 1400кг/м3; λ= 0,56Вт/(м2 0С);

• минераловатные плиты Р0 = 200кг/м3; λ = 0,07 Вт/(м2 0С);

Приведенное сопротивление теплопередаче R0, Вт/(м2°С), наружной стены из панелей на гибких связях следует принимать не менее значения Rreq, Вт/м2°С, определяемого по табл. П. 1.5, в зависимости от градусо-суток района строительства Dd 0C сут., по формулам:

Dd = (20 + 3,1)196 = 4527.6°С .

Rreq=0,00035*4527.6+ 1,4 = 2.985 Вт/(м2°С).

Приведенное сопротивление теплопередаче наружной панельной стены определяем по формулам:

R0r = R0conr

где R0con = Rsi + Rk + Rse ,si = 1/αint ,se = 1/αext ,

Rk = R1+R2+R3= ,

Подставляя найденные значения параметров в формулу, получаем


Принимаем коэффициент теплотехнической неоднородности для панелей с гибкими связями по табл. П. 1 . 10. r= 0,87 .

Приведенное сопротивление теплопередачи панельной стены:

,

Решая неравенство относительно δут находим толщину утеплителя:


Суммарная толщина панели:

δогр = 0,1 + 0,11 + 0,05 = 0,26м

Расчетный температурный перепад Д/0,°С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции не должен превышать нормируемой величины Δt0, °С (табл. П. 1.6) и определяется по формуле:


В данном случае п = 1 .

td -температура точки росы, определяемая по табл. П. 1.11

В данном случае td =6,04° С.

Подставив в формулу значения величин, получаем



Условие выполняется, т.е. конденсат на внутренней поверхности стен выпадать не будет.

б). Определить толщину утеплителя в наружной стене выполненной из силикатного кирпича (рис. 3).

Расчетные коэффициенты теплопроводности материалов (по прил.2):

• «Изотек» Р0= 67,3 кг/м3; λ = 0,0396 Вт/(м2°С);

• силикатный кирпич Р0= 1800 кг/м3; λ = 0,76 Вт/(м2°С);

• гипсокартон Р0= 800 кг/м3; λ = 0,21 Вт/(м2°С);

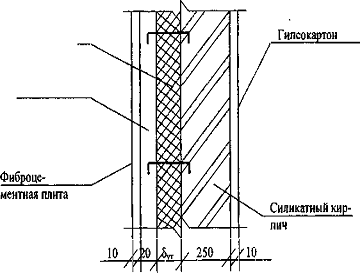

Рис. 3. Схема наружной вентилируемой стены



1. Исходя из санитарно-гигиенических и комфортных условий, требуемое сопротивление теплопередаче определяется по формуле:


Где n=1

tint = 20°С,

text =t50.92 = -26°С;

Δtn = 40С,

αint =8,7 Вт/(м2 0С)

Подставив в формулу значения величин, получаем

Вт/(м2 0С)

. Исходя из условий энергосбережения

Основным параметром для определения Rred являются градусо-сутки отопительного периода Dd, °С сут, рассчитываемые по формуле:

Dd = (20 + 3,1)196 = 4527.6°С .

Значения Rred определяем по формуле:

Rreq=0,00035*4527.6+ 1,4 = 2.985 Вт/(м2°С).

Для дальнейшего расчета принимаем большее значение Rreq, т.е.

Rreq= 2.985 Вт/(м2°С)

. Сопротивление теплопередаче R0, Вт/(м2 °С), ограждающей конструкции с последовательно расположенными слоями определяют по формуле:

R0 = Rsi + Rk + Rse ,

Подставляя найденные значения параметров в формулу, получаем



Решая неравенство относительно δут , находим

δут =0,0396 (2,985- 0,115- 0,048- 0,329- 0,043}=0,1112 м=111,2 мм

δут = 111,2 мм.

Для кирпичной кладки принимаем толщину утеплителя кратно модулю 10 мм,

т.е. δут=140 мм.

Для 1 варианта

Rср = 4,241-4,241*0,107+0,34*0,107=3,824

Для 2 варианта

Rср = 1,998-1,998*0,122+0,34*0,107=1,791

Принимаем стоимость тепловой энергии Ст = 209,91 руб/ГДж, tв = 16 0С,

tот.пер. =-4,2 0С, zот.пер. = 202 сут, W=0,068, Х = 0,29 Вт/м3 0С

Показатели

Вариант 1

Вариант 2

1.Амортизационные отчисления 1в. Сам = 0,027*15520949,71/2425,58 ,руб/м2 2в. Сам = 0,027*16954388,39/2505,10 ,руб/м2

 172,77

 182,73

2. Затраты на текущий ремонт 1в. Стр = 0,005*15520949,71/2425,58 ,руб/м2 2в. Стр = 0,005*16954388,39/2505,10 ,руб/м2

 31,99

 33,84

3. Затраты на отопление 1в.

в.

,10

585,91



ИТОГО

596,86

802,48


По текущим затратам 1 вариант экономичнее 2 варианта на 205,62 руб/м2 , что составляет 25,6%.

1.5. Определение приведенных затрат.

Окончательная оценка проектов должна производится путем сопоставления приведенных затрат, включающих показатели стоимости строительства и текущих затрат, связанных с содержанием зданий в период их эксплуатации. В общем виде полные приведенные затраты определяются формулой:

П=К+Ен/ + Ен// + Сэзд*Т,

Где К - единовременные затраты (капитальные вложения на строительство или сметная стоимость здания), руб

К/ - капитальные вложения в производство строительных материалов и конструкций, руб/год

К// - капитальные вложения в основные производственные фонды строительных организаций, руб/год

Ен - нормативный коэффициент экономической эффективности капитальных вложений

Сэзд - годовые эксплуатационные затраты, руб/год

Т - нормативный срок окупаемости капитальных вложений, равно 8,33 года.

Ен = 1/Т=1/8,33=0,12.

Вместо капитальных вложений К можно учитывать сметную стоимость здания Сзд, так как для целей выбора объемно-планировочного или конструктивного решения затраты на оборудование, инвентарь, благоустройство участка и другие можно не учитывать.

Следовательно, формула расчета приведенных затрат:

П = Сузд + Суэзд * Т, или при приведении к одному году

П = Сузд * Ен+ Суэзд , где

Сузд - удельная сметная стоимость

Суэзд - показатель текущих затрат, отнесенный на расчетную единицу, руб/год

Определяем приведенные затраты:

Для 1 варианта

П=6398,86+596,86*8,33=11370,70 руб/м2

Для 2 варианта

П=6767,95+802,48*8,33=13452,61 руб/м2

По приведенным затратам 1 вариант экономичнее второго на

(11370,7-13452,61)*100/13452,61=15,48%.

Таким образом, для детальной разработки в дипломном проекте следует принять первый вариант.

1.13 Патентные исследования

Целью раздела «Патентные исследования» является выбор новых и наиболее приемлемых технических решений, на основании изучения патентной и научно-технической литературы.

Под патентными исследованиями понимают поиск, отбор и анализ технических решений с использованием патентной документации, обладающей рядом преимуществ по сравнению с другими видами информации: достоверностью, краткостью, оперативностью.

Регламент поиска патентной информации.

Табл. 1.3

Предмет поиска

Страны поиска

Индексы МКИ

Глубина поиска

Источники информации

Оконные переплеты

СССР  Россия

ЕО6В 3/20-3/26 ЕО6В 3/50-3/64

1970-2006гг.

Описание изобретений к авторским свидетельствам



Справка о поиске патентных документов, отобранных при поиске.

Табл.1.4

Страна

Номер авторского свидетель-ства

МКИ

Дата подачи заявки

Авторы

Заявитель, патентовладелец

Название изобретения

1

2

3

4

5

6

7

Россия

2085691

ЕО6В-3/64

07.09. 1994

Кравец В.А. Козицкий В.П. Левиг А.П.

Украинский зональный научно-исследовательс-кий институт по гражданскому строительству

Окно с тройным остеклением

СССР

900994

ЕО6В-3/64

22.07. 1980

Копылов К.П. Лалаев Э.М.

Московский научно-исследовательский и проектный институт типового и экспертного проектирования

Окно с тройным остеклением

СССР

717226

ЕО6В 3/64

18.10. 1977

Быковс- кий О.Л

 -----//-----

Окно с тройным остеклением

СССР

969875

ЕО6В 3/62

13.04. 1981

Куверин Н.И.

 -----//-----

Оконный блок

СССР

885524

ЕО6В 3/62

23.05. 1980

Лебедев В.Г.

 -----//-----

Оконный переплет

СССР

1701878А1

ЕО6В 3/50

14.04. 1989

Ковалев Н.Н.

Специальное конструкторское технологическое бюро. Производствен-ное объединение «Строймат».

Окно

СССР

885519

ЕО6В  3/26

30.03. 1979

Тарасов В.П. Савин В.К. Петров Е.А.

Центральный научно-исследовательский и проектно-экспертный институт промышленных зданий и сооружений Госстроя СССР

Окно

СССР

964094

ЕО6В 3/24

25.08. 1980

Бутлицкий А.Э. Вахрутина Л.А. Смолина Л.С. Савин В.К.

    ---------//----------

Оконный блок

СССР

964094

ЕО6В 3/24

25.08. 1980

Сукносян А.М. Сукносян Т.А. Григорян Г.Е.

   --------//-----------

Оконный блок

СССР

401793

ЕО6В 3/20

21.09. 1971

Момидно-нян А.М. Карапетян С.В. Марякян Л.А.

Ереванский политехнический институт им. К.Маркса

Оконный блок

Россия

98123660/20

ЕО6В 3/26 3/663

30.12. 1998

Ушаков В.В.

Ушаков Владимир Васильевич

Окно

Россия

2002130273/03

ЕО6В 3/663

11.04 2001

Демар И.В Эллюэн Жак-Кристоф Видаль Борис

СЭН-ГОБЭН ГЛАСС ФРАНС

Изолирую-щие стеклопаке-ты

Россия

2002103958/03

ЕО6В 7/16

18.02. 2002

Никитин Ю.Ф.

Никитин Юрий Филиппович

Блок оконный

Россия

2004133692/22

ЕО6В

18.11. 2004

Кобамля Р.М.

Кобамля Роланд Мирович

Оконный блок


Описание изобретения к патенту Российской Федерации.

Окно с тройным остеклением RU2085691С1

ЕО6В 3/64

Авторы: Кравец В.А. Козицкий В.П. Левиг А.П.

Формула изобретения.

Изобретение относится к строительству. А именно к конструкциям окон с тройным остеклением и может быть использовано для зданий и сооружений. Окно с тройным остеклением содержит коробку, остекленные наружную и внутреннюю спаренные сворки, среднее стекло окантованное уплотненным профилем, установленное в плоскости разъема створок, держатели среднего стекла с элементом, фиксирующим его, и элементом крепления к створкам, стягивающие винты, установленные во внутренней створке. В элементе крепления держателя выполнены два разнесенные одно относительно другого резьбовые отверстия.

В отверстиях помещены стягивающие винты, установленные с противоположных сторон. Один из винтов расположен в отверстии, выполненном в наружной створке, расположенной в гнезде, имеющем пробку из теплоизоляционного материала.

Наиболее близким по технической сущности и достигаемому результату (прототипом) является окно системы «йодле», включающее в себя коробку, спаренные створки с наружными и внутренними стеклами, среднее стекло, окантованное уплотненными профилем, установленное в плоскости разъема створок, держатели среднего стекла с элементами, фиксирующими его и элементами крепления к створкам.

Задача изобретения - Создание технологического решения окна с тройным остеклением, позволяющего усовершенствовать конструкцию и снизить материалоемкость и трудоемкость изобретения.

2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ

В данном разделе необходимым является составление расчетных схем и расчет той или иной конструкции, с целью проверки её на прочность и устойчивость.

Основными элементами являются кирпичные стены, плиты перекрытия и покрытия, фундаменты.

В разделе была разработана плита перекрытия 6,0х1,5м., консольная плита размером 0,9х1,5м. и простенок.

В данном разделе собираются необходимые сведения и выполняются расчеты для оценки инженерно-геологических условий района строительства, выбор несущего слоя под фундамент и расчеты ленточных фундаментов.



Расчет и конструирование многопустотной панели



Рисунок 2.1.


Ширина пустот 1460-458=1002мм.

Таблица 2.1. Сбор нагрузок на 1м2 перекрытия.

Вид нагрузки

Нормативная нагрузка, Коэффициент надежностиРасчетная нагрузка,



1

2

3

4

1. Постоянная а) паркетный пол t=0,02м ρ=800кг/м3 б) шлакобетонный слой t=0,065м ρ=1600кг/м3  в) пенобетонная звукоизоляция t=0,06м ρ=500кг/м3 г) железо-бетонная панель t=0,22м ρ=2500кг/м3

 160  1040   300   2750

 1,1  1,2   1,2   1,1

 176  1249   360   3025

Итого

gн=4250


g=4810

2. Временная а) длительная

 700

 1,2

 840

Итого

4950


5650

б) кратковременная

2000

1,2

2400

Всего

6950


8050


Определение нагрузок и усилий

На 1м. длины панели шириной 150см. действуют следующие нагрузки:

кратковременная нормативная


Кратковременная расчетная


Постоянная и длительная нормативная


Постоянная и длительная расчетная


Итого нормативная

Итого расчетная

Расчетный изгибаемый элемент от полной нагрузки:


Расчетный изгибаемый момент от полной нормативной нагрузки (для расчета прогибов и трещиностойкости):


Расчетный изгибаемый момент от нормативной постоянной и длительной временной нагрузки:

Расчетный изгибаемый момент от нормативной кратковременной нагрузки:


Максимальная поперечная сила на опоре от расчетной нагрузки:

Q

Максимальная поперечная сила от нормативной нагрузки:

Qn

Qld



Подбор сечения.

Для изготовления сборной панели принимаем:

·        бетон класса В30,  , , ;

·        продольную арматуру из стали класса А-II, Rs=225МПа, Rso=175МПа;

·        сварные сетки в верхней и нижней полках панели из проволоки класса Вр-I Ø 10мм.

Проектируем панель семипустотной. В расчете поперечное сечение пустотной панели приводим к эквивалентному двутавровому сечению. Заменяем площадь круглых пустот прямоугольными той же площади и того же момента инерции.

Приведенная толщина ребер:

b = 145,9-7*14,3=45,8см.=458мм.

Расчет по прочности нормальных сечений.

Отношение в расчет вводим всю ширину полки


Высота сжатой зоны


Нейтральная ось проходит в пределах сжатой полки.

Площадь сечения продольной арматуры.


Принимаем 4 стержня ф 18 А-II; Аs=10,17см2



Расчет по прочности наклонных сечений.

Проверяем условие необходимости постановки поперечной арматуры для многопустотной панели; Qmax=33,7кН.

Вычисляем проекцию «с» наклонного сечения по формуле:


где φb2=2-для тяжелого бетона;

φ1-коэффициент учитывающий влияние свесов сжатых полок. В многопустотной плите про 8 ребрах:


В расчетном наклонном сечении:


Принимает с=38см, тогда


Следовательно поперечная арматура по расчету не требуется.

Поперечная арматура предусматривается из конструктивных условий. Располагаем её с шагом:

Определение прогибов.

М// = 42567Н*м

Мld = 30381Н*м

Мcd = 12275Н*м

Определяем прогиб панели приближенным методом, используя значения λlim.

Для этого предварительно вычисляем:


δlim=23 при μ*α=0,07 и арматуре класса А-II.

Общая оценка деформативности панели по формуле

так как



то второй член левой части неравенства, ввиду его малости, не учитывается и оцениваем по условию: условие не выполняется, требуется расчет прогибов.

Прогиб в середине пролета панели.

кривизна в середине пролета панели.


где k1ld=0,42 и k2ld=0,18 в зависимости от μ*α=0,07 и γ/=0,4.

Вычисляем прогиб f:

.

Расчет панели по раскрытию трещин.

Панель перекрытия относится к третьей категории трещиностойкости; предельно допустимая ширина раскрытия трещин:

аcrc1=0,4мм, аcrc2=0,3мм.

Необходимо соблюдать условие

acrc= acrc1-acrc2+acrc3<acr,max, где

crc1-acrc2 - приращение ширины раскрытия трещин в результате кратковременного увеличения нагрузки от постоянной и длительной до полной.

acrc3 - ширина раскрытия трещин от длительного действия постоянной и длительной нагрузок.

Для вычисления acrc используем данные СНиП 2.03.01-84:

δ=1 - для изгибаемых элементов;

η=1 - для стержневой арматуры стержневого профиля;

d=1,8см - диаметр арматуры;

Еs=2,1*105МПа - для стали А-II;

δа=1, так как а=3см<0,2*h=0,2*22=4,4см;

φl=1 - при кратковременной нагрузке и

φl=1,6-1,5μ - при постоянной и длительной нагрузке.


Принимаем μ=0,02(СНиП 2.03.01-84 п4.14), тогда

Определяем z1: , где


Значение δ от действия всей нормативной нагрузки:


То же, от действия постоянной и длительной нагрузки:


Вычисляем ξ при кратковременном действии всей нагрузки:


Упругопластический момент сопротивления железобетонного таврового сечения после образования трещин

.



Расчет по длительному раскрытию трещин.

Мld=30381Н*м=30,38кН*м.

Напряжение в растянутой арматуре при действии постоянной и длительной нагрузке:

Ширина раскрытия трещин от действия постоянной и длительной нагрузки при φl=1,3:


Требование выполняется.

Расчет по кратковременному раскрытию трещин.

М//= 42,6кН*м

Мld=30,4кН*м

Напряжение в растянутой арматуре при совместном действии всех нормативных нагрузок:


Приращение ширины раскрытия трещин при φl=1:


Ширина раскрытия трещин при совместном действии всех нагрузок:

Условие выполняется.

Проверка прочности простенка.

Сбор нагрузок на простенок. Определение расчетных усилий.


Приведенная толщина стены δ=340мм.

Простенок


Н=9,365-3,3=6,07м

А=2,66*3,0=7,98м2

Таблица Сбор нагрузок на покрытие на 1м2

Вид нагрузки

Нормативная нагрузка, кН/м2

Коэффициент надежности

Расчетная нагрузка, кН/м2

1

2

3

4

1. Постоянная: а) Кровля; б) ж/б панель

 1,5 2,750

 1,3 1,1

 1,95 3,025

Итого

4,25


4,975

2. Временная: а) снеговая

 1

 1,4

 1,4

Итого

5,25


6,375

Всего

5,25


q1=6,375


Нагрузка на простенок от плиты покрытия:


Нагрузка на простенок от перекрытия, расположенного под вышележащим этажом:

, (q2 см. п.2.1).

Нагрузка от перекрытия вышележащего этажа:


Расчетная продольная сила в сечении I-I:

Эксцентриситет нагрузки N2 относительно центра тяжести сечения простенка:


Момент в простенке от внутреннего действия опорного давления плиты:


Расчетный изгибающий момент в сечении I-I:


Площадь сечения простенка:

Апр=960*340=326400мм2; γс=1,0.

Гибкость простенка:


Коэффициент продольного изгиба φ=0,95.

Расчетное сопротивление сжатию кладки R=1,3МПа.

Временное сопротивление сжатию Rа=k*R=2*1,3=2,6МПа.

Упругая характеристика кладки из силикатного кирпича α=1000.

Проверка несущей способности.

Эксцентриситет расчетной продольной силы NI-I относительно центра тяжести сечения:


Высота сжатой части поперечного сечения:


Гибкость в сжатой части поперечного сечения простенка:


Коэффициент продольного изгиба при внецентренном сжатии:


Коэффициент

Несущая способность простенка в сечении I-I как внецентренно-сжатого элемента:

Несущая способность простенка больше расчетного усилия, следовательно прочность простенка обеспечена.



Расчет и конструирование консольной панели.

Размеры: 1,5х0,9х0,12м.

 ;


Изгибающий момент:


Аs - площадь сечения арматуры.


Принимаем 8 стержней Ф 4мм., Аs=1,01см2.

Охрана труда

Строительство является одним из факторов воздействия на окружающую среду. По объему твердых отходов в виде разрабатываемых грунтов, а также образующихся отходов и остатков стройматериалов, строительство занимает второе место среди загрязнителей окружающей среды.

Антропогенное воздействие строительства разнообразно по своему характеру и происхождению на всех этапах строительства, начиная от добычи строительных материалов и заканчивая эксплуатацией готовых объектов строительства.

Нами разработаны мероприятия по охране окружающей среды, технике безопасности, по эксплуатации готового объекта, также приняты инженерные решения, связанные с охраной труда.

Расчет крана и откоса на устойчивость.


Величину коэффициента грузовой устойчивости крана, не предназначенного для перемещения с грузом, определяют:


Mh - момент основных и дополнительных нагрузок, в том числе;

Mr - момент создаваемый рабочим грузом относительно ребра опрокидывания, в том числе;

G - вес крана, в кг.;

b - расстояние от оси вращения крана до ребра опрокидывания, в м.;

с - расстояние от оси вращения крана до центра тяжести, в м.;

α - угол наклона пути крана, в град.;

h1 - расстояние от центра тяжести крана до плоскости, проходящей через точки опорного контура, в м.;

Q - вес наибольшего груза, в кг.;

n - число оборотов крана вокруг вертикальной оси, в мм;

Q - расстояние от оси вращения крана до центра тяжести наибольшего рабочего груза, подвешенного к крану, при установки крана на горизонтальной плоскости, в м.;

h - расстояние от оголовка стрелы до плоскости, проходящей через точки опорного контура, в м.;

Н - расстояние от оголовка стрелы до центра тяжести груза, в м.;

v - скорость подъема груза, м/сек.;

g - ускорение силы тяжести, в 9,81м/с2.;

t - время неустановившегося режима работы механизма подъема ( время торможения груза), в сек.;

W - силы давления ветра, дествующего параллельно плоскости, на которой установлен кран, на поветренную площадь крана, в кг.;

W1 - силы давления ветра, дествующего параллельно плоскости, на которой установлен кран, на наветренную площадь груза, в кг.;

ρ=h1 и ρ=h - расстояние от плоскости, проходящей через точки опорного контура, до центра приложения ветровой нагрузки, в м.

Необходимо проверить грузовую устойчивость с учетом дополнительных нагрузок и уклона пути самоходного крана при подъеме груза весом 3500кг.

Подставляем числовые значения в формулу устойчивости, получаем:


Коэффициент собственной устойчивости, то есть коэффициент устойчивости без рабочего груза в сторону, противоположного стреле, определяют по формуле:

W2 - сила давления ветра, действующего параллельно плоскости, на которой кран на наветренную площадь крана при его нерабочем состоянии, в кг;

ρ2 - расстояние от плоскости, проходящей через точки опорного контура, до центра приложения ветровой нагрузки, в м.

Необходимо найти коэффициент собственной устойчивости крана в соответствии с данными, приведенными в таблице .

Таблица

G1, кг.

С, м

W2, кг

ρ2, м

α, град

b, м

h1, м

84000

0,7

760

4

20

2,5

4




Рассчитаем устойчивость откоса.

Определим допустимую крутизну откоса.

Характеристики грунта:

Глубина котлована Н=2,9м.


Определяем крутизну откоса по следующей формуле:


Определим значение постоянных членов формулы:

Результаты вычисления сводим в таблицу

Таблица











1

2

3

4

5

6

7

8

9

10

1

1,79

0,741

0,871

9,23

3,82

3,92

0,08

0,791

1,977

2

2,58

1,068

1,198

11,02

4,56

4,66

0,11

1,088

2,72

2,9

5,20

2,42

2,55

13,6

6,34

6,44

0,19

2,36

5,9


Определим расстояние от бровки откоса котлована до оси движения транспортных средств:


l1 - расстояние от оси пути до пересечения с линией, образуемой естественным откосом, в м;

Н - глубина котлована, в м.;

φ - угол естественного откоса, град.;

α - угол м/у гранью рабочего откоса и гранью естественного откоса (α=50-25=25о)



Расчет предела огнестойкости железобетонной плиты перекрытия.

Дано:

Размеры сечения b=1,5м(150см), длина рабочего пролета l=5,9м(590мм), высота сечения h=0,22м(22см.), толщина защитного слоя до низа растянутой арматуры δ=0,02м(2см); растянутая арматура класса А-II: Rsh=225МПа, Rsu=225/0,9=250МПа с площадью поперечного сечения As=10,17*10-4м2(4стержня диаметром 18); сжатая арматура отсутствует; бетон класса В30 Rbu=17МПа; Rbn=17/0,83=20,5МПа; нормативная нагрузка g=6950Н/м2; кратковременная нагрузка от собственного веса плиты Р=2000Н/м2.

Расчет:

Принимаем бетон с большой теплопроводностью: тяжелый бетон с крупным заполнителем из силикатных пород (ρ=2350кг/м3).

Предел огнестойкости по теплоизолирующей способности для многопустотной плиты перекрытия определяем, как для плиты сплошного сечения с приведенной толщиной

По таблице получаем: предел огнестойкости равен 2,252. Предел огнестойкости по несущей способности для многопустотной плиты перекрытия принимаем, как для аналогичной сплошной плиты с коэффициентом 0,9. Ввиду отсутствия сжатой арматуры используем формулу


По таблице для арматуры класса А-II используя интерполяцию, находим tск=349оС в растянутой арматуре.


Вычисляем:


Время достижения критической температуры:



Предел огнестойкости по несущей способности сплошной плиты равен 0,7ч; предел огнестойкости по несущей способности многопустотной плиты равен Тп=0,7*0,9=0,63ч.

Время достижения tcr=349оС на глубине


Определим по графику:

Получим Т=0,87r, что удовлетворительно совпадает с расчетным значением Тп.

Расчет оснований и фундаментов

Для расчета оснований и фундаментов в данном задании было выбрано 1 сечений.

Схема плана


Определение нагрузок на фундаменты.

Сечение 1-1.


Вид нагрузки

Нормативная нагрузка, кН

Коэффициент

Расчетная нагрузка, кН

1

2

3

4

Постоянная от покрытия: · 2 слоя «Унифлекса»

· цементно-песчаная стяжка

· утеплитель

· пароизоляция

От чердачного перекрытия:

· цементно-песчаная стяжка

· многопустотная ж/б плита    0,59   2,2   4,11   0,23   32,29    1,78   32,29   1,2   1,3   1,2   1,2   1,1    1,3   1,1   0,71   2,68   4,93   0,28   35,51    2,29   35,51




Итого: от покрытия

73,4982,09



парапет:

от кирпичной кладки стены на высоту 2-х этажей от отм. 0,000 до 8,600 2,63  65,791,1  1,12,89  72,37




Итого: от кирпичной кладки

68,4275,26



от 2-х междуэтажных перекрытий  77,01

 1,1

 84,72


Итого: от перекрытий

77,0184,72



Всего: постоянная нагрузка

218,92242,07



Временная: · от снега:

· от временной нагрузки на чердачное перекрытие

· от временной нагрузки на 2-а междуэтажных перекрытия с коэффициентом   5,87   4,11    18,49 1,4   1,3    1,3 8,22   5,34    24,04




Всего: временная нагрузка

40,2152,86



Полная нагрузка

259,13294,93




Сечение 2-2.


 Вид нагрузки

Нормативная нагрузка, кН

Коэффициент

Расчетная нагрузка, кН

1

2

3

4

Постоянная от покрытия: · 2 слоя «Унифлекса»

· цементно-песчаная стяжка

· утеплитель

· пароизоляция

· многопустотная ж/б плита

От чердачного перекрытия:

· цементно-песчаная стяжка

· многопустотная ж/б плита

,012

,79


,08

,4

,66



,04

,66

,2

,3


,2

,2

,1



,3

,1

,21

,93


,5

,49

,23



,95

61,23




Итого: от покрытия

126,64141,54



парапет:

от кирпичной кладки стены на высоту 2-х этажей от отм. 0,000 до 8,600 2,63

,021,1

,12,89

53,92




Итого: от кирпичной кладки

51,6556,81



от 2-х междуэтажных перекрытий

,77

,1

146,05




Итого: от перекрытий

132,77146,05



Всего: постоянная нагрузка

311,06344,4



Временная: · от снега:

· от временной нагрузки на чердачное перекрытие

· от временной нагрузки на 2-а междуэтажных перекрытия с коэффициентом   10,12   7,08    31,88 1,4   1,3    1,3 14,17   9,21    41,44




Всего: временная нагрузка

69,3291,13



Полная нагрузка

380,38435,53




Сечение 3-3.


Вид нагрузки

Нормативная нагрузка, кН

Коэффициент

Расчетная нагрузка, кН

1

2

3

4

Постоянная от покрытия: · 2 слоя «Унифлекса»

· цементно-песчаная стяжка

· утеплитель

· пароизоляция

· многопустотная ж/б плита

От чердачного перекрытия:

· цементно-песчаная стяжка

· многопустотная ж/б плита

,44

,64

,06

,17

,04



,31


,04

,2

,3

,2

,2

,1



,3


,1

,52

,13

,67

,21

,44



,7


26,04




Итого: от покрытия

54,761,11



парапет:

от кирпичной кладки стены на высоту 2-х этажей от отм. 0,000 до 8,600 2,63

,791,1

,12,89

72,36




Итого: от кирпичной кладки

68,4275,26



от 2-х междуэтажных перекрытий

,33

,1

63,07




Итого: от перекрытий

57,3363,07



Всего: постоянная нагрузка

180,45190,44



Временная: · от снега:

· от временной нагрузки на чердачное перекрытие

· от временной нагрузки на 2-а междуэтажных перекрытия с коэффициентом   4,37   3,06    13,77 1,4   1,3    1,3 6,12   3,98    17,89




Всего: временная нагрузка

29,9439,36



Полная нагрузка

210,39238,80




Сечение 4-4.

Вид нагрузки

Нормативная нагрузка, кН

Коэффициент

Расчетная нагрузка, кН

Постоянная парапет:

от кирпичной кладки стены на высоту 2-х этажей от отм. 0,000 до 8,600

,36

,7

,1

,1

,89

72,37




Полная нагрузка

68,4275,26




Сечение 5-5.


Вид нагрузкиНормативная нагрузка, кНКоэффициентРасчетная нагрузка, кН




Постоянная парапет:

от кирпичной кладки стены на высоту 2-х этажей от отм. 0,000 до 8,600

,63

,02

,1

,1

,89

53,92




Полная нагрузка

51,6556,81




Сечение 6-6.


Вид нагрузки

Нормативная нагрузка, кН

Коэффициент

Расчетная нагрузка, кН

1

2

3

4

Постоянная от покрытия: · 2 слоя «Унифлекса»

· цементно-песчаная стяжка

· утеплитель

· пароизоляция

· многопустотная ж/б плита



От чердачного перекрытия:

· цементно-песчаная стяжка

· многопустотная ж/б плита

,76



,83

,29

,3

,53




,27

,53

,2



,3

,2

,2

,1




,3

,1

,91



,68

,34

,36

,68




,94

45,68




Итого: от покрытия

94,51105,59



парапет:

от кирпичной кладки стены(с вычетом оконных проемов) на высоту 2-х этажей от отм. 0,000 до 8,600

от оконного блока 18,58

,03

,911,1

,1

,120,44

,33

3,20




Итого: от кирпичной кладки

191,61210,77



от 2-х междуэтажных перекрытий

,06

,1

108,96




Итого: от перекрытий

99,06108,96



Всего: постоянная нагрузка

385,18425,32



Временная: · от снега:

· от временной нагрузки на чердачное перекрытие

· от временной нагрузки на 2-а междуэтажных перекрытия с коэффициентом    7,55   5,29   23,78  1,4   1,3   1,3  10,57   6,8   30,92




Всего: временная нагрузка

51,7267,99



Полная нагрузка

433,99490,11





Сечение 7-7.


Вид нагрузки

Нормативная нагрузка, кН

Коэффициент

Расчетная нагрузка, кН

1

2

3

4

Постоянная от покрытия: · 2 слоя «Унифлекса»

· цементно-песчаная стяжка

· утеплитель

· пароизоляция

· многопустотная ж/б плита

От чердачного перекрытия:

· цементно-песчаная стяжка

· многопустотная ж/б плита    0,56   2,11   0,22   3,93   30,91     1,69   30,91   1,2   1,3   1,2   1,2   1,1     1,3   1,1   0,67   2,74   0,27   4,72   34,0     2,19   34,0




Итого: от покрытия

70,3378,59



парапет:

от кирпичной кладки стены на высоту 2-х этажей от отм. 0,000 до 8,600 2,63   49,021,1   1,12,89   53,89




Итого: от кирпичной кладки

51,6556,81



от 2-х междуэтажных перекрытий  73,73

 1,1

 81,11


Итого: от перекрытий

73,7381,11



Всего: постоянная нагрузка

195,71216,51



Временная: · от снега:

· от временной нагрузки на чердачное перекрытие

· от временной нагрузки на 2-а междуэтажных перекрытия с коэффициентом   5,62   3,93    17,7 1,4   1,3    1,3 7,87   5,1    23,01




Всего: временная нагрузка

38,4950,6



Полная нагрузка

234,2267,11




При проектировании фундаментов были выбраны фундаменты мелкого заложения. Это обосновано относительно небольшими нагрузками на фундаменты, а также хорошими прочностными характеристиками подстилающего слоя (суглинок полутвердый, слабопучиничтый: ).

Нормативная глубина сезонного промерзания грунта  Расчетная глубина сезонного промерзания грунта:

 где

kh - коэффициент влияния теплового режима здания на промерзание грунтов у наружных фундаментов отапливаемых сооружений. kh=0,8.


Глубину заложения принимаем равной d=1,6м., так как почвенно-растительный слой срезается и фундаменты опираются на следующий слой - суглинок

Определение ширины подошвы фундамента для сечения 1-1.

Рисунок

Расчетная схема фундамента:

а) бесподвальной части здания;

б) подвальной части здания.

Определяем ширину подошвы сборного ленточного фундамента под кирпичную стену толщиной 640мм. в бесподвальной части здания для сечения 1-1.

Расчетная нагрузка составляет


Инженерно-геологическое строение площадки: под подошвой фундамента залегает слой суглинка толщиной 3,3м. с


Глубину заложения фундамента принимаем равной d=1,6м.

Среднее давление по подошве фундамента:


- средний удельный вес фундамента и грунта на его обрезе, принимаем равным .


Расчетное сопротивление грунта основания:

 - для суглинков;

 - для зданий с гибкой конструктивной схемой;

 при ;

d1=d=1,6м;

kz=1;

k=1,1;

db=0.



Принимаем b=1,2м., выбираем фундаментную плиту ФЛ-12.12(7,8кН) и стеновые блоки ФБС 12.6.6-Т (9,6кН)

Собственный вес фундамента:


Вес грунта на уступах фундамента:


Условие выполняется. Принятая ширина подошвы фундамента b=1,2м достаточна.

Определение ширины подошвы фундамента для сечения 2-2.

Определяем ширину подошвы сборного ленточного фундамента под кирпичную стену толщиной 380мм. в бесподвальной части здания для сечения

-2.

Расчетная нагрузка составляет

Глубину заложения фундамента принимаем равной d=1,6м.

Среднее давление по подошве фундамента:


Расчетное сопротивление грунта основания:


Принимаем b=1,6м., выбираем фундаментную плиту ФЛ-16.24(21,5кН) и стеновые блоки ФБС 12.6.6-Т (9,6кН)

Собственный вес фундамента:


Вес грунта на уступах фундамента:


Условие выполняется. Принятая ширина подошвы фундамента b=1,6м. достаточна.

Определение ширины подошвы фундамента для сечения 3-3.

Определяем ширину подошвы сборного ленточного фундамента под кирпичную стену толщиной 640мм. в подвальной части здания для сечения 3-3.

Расчетная нагрузка составляет

Глубину заложения фундамента принимаем равной d=2,3м,

Среднее давление по подошве фундамента:


Найдем приведенную глубину заложения фундамента от пола подвала:


Расчетное сопротивление грунта основания:

db=2,3м.



Принимаем b=1,2м., выбираем фундаментную плиту ФЛ-12.24(18кН) и стеновые блоки ФБС 24.6.6-Т (14кН)

Собственный вес фундамента:


Принимаем интенсивность временно распределенной распределенной нагрузки на поверхности грунта q=10кН/м2. Эту распределенную нагрузку заменим фиктивным слоем грунта hпр:


Активное давление грунта на стену подвала находим по формуле:


Вычислим плечо равнодействующей активного давления относительно подошвы фундамента:


Вес грунта на уступах фундамента:


Определим плечо силы:


Вычисляем момент относительно центра тяжести подошвы фундамента:


Получим момент сопротивления подошвы фундамента:

Так как все 3-и условия выполняются, то принятая ширина подошвы фундамента b=1,2м. достаточна.

Определение ширины подошвы фундамента для сечения 4-4.

Определяем ширину подошвы сборного ленточного фундамента под кирпичную стену толщиной 640мм. в бесподвальной части здания для сечения

Расчетная нагрузка составляет

Глубину заложения фундамента принимаем равной d=1,6м.

Среднее давление по подошве фундамента:


Расчетное сопротивление грунта основания:




Принимаем b=0,6м., выбираем фундаментную плиту ФЛ-6.24(9,3кН) и стеновые блоки ФБС 24.6.6-Т (14кН)

Собственный вес фундамента:


Вес грунта на уступах фундамента:


Условие выполняется. Принятая ширина подошвы фундамента b=0,6м. достаточна.

Определение ширины подошвы фундамента для сечения 5-5.

Определяем ширину подошвы сборного ленточного фундамента под кирпичную стену толщиной 380мм. в бесподвальной части здания для сечения 5-5.

Расчетная нагрузка составляет

Глубину заложения фундамента принимаем равной d=1,6м.

Среднее давление по подошве фундамента:


Расчетное сопротивление грунта основания:



Принимаем b=0,6м., выбираем фундаментную плиту ФЛ-6.24(9,3кН) и стеновые блоки ФБС 24.3.6-Т (9,7кН)

Собственный вес фундамента:


Вес грунта на уступах фундамента:


Условие выполняется. Принятая ширина подошвы фундамента b=0,6м. достаточна.

Определение ширины подошвы фундамента для сечения 6-6.

Определяем ширину подошвы сборного ленточного фундамента под кирпичную стену толщиной 640мм. в бесподвальной части здания для сечения

Расчетная нагрузка составляет

Глубину заложения фундамента принимаем равной d=1,6м.

Среднее давление по подошве фундамента:


Расчетное сопротивление грунта основания:



Принимаем b=1,2м., выбираем фундаментную плиту ФЛ-12.12(7,8кН) и стеновые блоки ФБС 12.6.6-Т (9,6кН)

Собственный вес фундамента:


Вес грунта на уступах фундамента:


Условие выполняется. Принятая ширина подошвы фундамента b=1,2м достаточна.

Определение ширины подошвы фундамента для сечения 7-7.

Определяем ширину подошвы сборного ленточного фундамента под кирпичную стену толщиной 380мм. в бесподвальной части здания для сечения

Расчетная нагрузка составляет

Глубину заложения фундамента принимаем равной d=1,6м.

Среднее давление по подошве фундамента:


Расчетное сопротивление грунта основания:



Принимаем b=1,2м., выбираем фундаментную плиту ФЛ-10.12(6,5кН) и стеновые блоки ФБС 24.4.6-Т (13кН)

Собственный вес фундамента:


Вес грунта на уступах фундамента:


Условие выполняется. Принятая ширина подошвы фундамента b=1,0м достаточна.

Определение осадки фундамента методом послойного суммирования.

Сечение 1-1.

Ширина фундамента b=1,2м.

Глубина заложения фундамента d=1,6м.

Среднее давление по подошве фундамента Р=289,31кПа.

Вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента:


- удельный вес грунтов, расположенных выше подошвы фундамента;

- толщина слоев, расположенных выше подошвы фундамента.

Дополнительное давление на основание под подошвой фундамента:


Вертикальное напряжение от собственного веса грунта на границе слоя:


-удельный вес грунта, расположенного выше подошвы фундамента;

d - глубина заложения фундамента;

- удельный вес и толщина i-го слоя грунта.

Дополнительные вертикальные напряжения от внешней нагрузки:


Полученные данные сводим в таблицу.

Наименование слоя грунта








0,0 0,4 0,8 1,2 1,6 2,0 2,4 2,8 3,2 3,6

0,0 0,24 0,48 0,72 0,96 1,2 1,44 1,68 1,92 2,16

1,0 0,977 0,881 0,755 0,642 0,550 0,477 0,420 0,374 0,337

261,15 255,14 230,07 197,17 167,66 143,63 124,57 109,68 97,67 88,01

28,16 34,6 41,04 48,44 55,84 63,24 70,64 78,04 85,44 92,84

5,63 6,92 8,21 9,69 11,17 12,65 14,13 15,61 17,09 18,57

16,4 16,4 16,4 16,4 16,4 16,4 16,4 16,4 16,4 16,4

Суглинок полутвердый, слабопучинистый

4,0 4,4 4,8 5,2 5,6 6,0 6,4 6,8 7,2 7,6 8,0 8,4 8,8

2,40 2,64 2,88 3,12 3,36 3,60 3,84 4,08 4,32 4,56 4,80 5,04 5,28

0,306 0,280 0,258 0,239 0,223 0,208 0,196 0,184 0,175 0,166 0,158 0,150 0,144

79,91 73,12 67,38 62,41 58,24 54,32 51,19 48,05 45,70 43,35 41,26 39,17 37,61

100,24 107,64 115,04 122,44 130,44 138,44 146,44 154,44 162,44 170,44 178,44 186,44 194,44

20,05 21,53 23,01 24,49 26,09 27,69 29,29 30,89 32,49 34,09 35,69 37,29 38,89

43 43 43 43 43 43 43 43 43 43 43 43 43

Песок средней крупности., плотный, малой степени водонас., практически не пучинистый.







Сечение 2-2.

Ширина фундамента b=1,6м.

Глубина заложения фундамента d=1,6м.

Среднее давление по подошве фундамента Р=312,13кПа.

Вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента:


Дополнительное давление на основание под подошвой фундамента:

Наименование слоя грунта








0,0 0,4 0,8 1,2 1,6 2,0 2,4 2,8 3,2 3,6

0,0 0,32 0,64 0,96 1,28 1,60 1,92 2,24 2,56 2,88

1,0 0,977 0,881 0,755 0,642 0,550 0,477 0,420 0,374 0,337

283,97 277,45 250,18 214,40 182,31 156,18 135,45 119,27 106,20 95,70

28,16 34,6 41,04 48,44 55,84 63,24 70,64 78,04 85,44 92,84

5,63 6,92 8,21 9,69 11,17 12,65 14,13 15,61 17,09 18,57

16,4 16,4 16,4 16,4 16,4 16,4 16,4 16,4 16,4 16,4

Суглинок полутвердый, слабопучинистый

4,0 4,4 4,8 5,2 5,6 6,0 6,4 6,8 7,2 7,6 8,0 8,4 8,8 9,2

3,2 3,52 3,84 4,16 4,48 4,80 5,12 5,44 5,76 6,08 6,4 6,72 7,04 7,36

0,306 0,280 0,258 0,239 0,223 0,208 0,196 0,184 0,175 0,166 0,158 0,150 0,144 0,137

86,89 79,51 73,26 67,87 63,33 59,07 55,66 52,25 49,69 47,14 44,87 42,60 40,89 38,90

100,24 107,64 115,04 122,44 130,44 138,44 146,44 154,44 162,44 170,44 178,44 186,44 194,44 202,44

20,05 21,53 23,01 24,49 26,09 27,69 29,29 30,89 32,49 34,09 35,69 37,29 38,89 40,49

43 43 43 43 43 43 43 43 43 43 43 43 43 43

Песок средней крупности., плотный, малой степени водонас., практически не пучинистый.







Сечение 3-3.

Ширина фундамента b=1,2м.

Глубина заложения фундамента d=2,3м.

Среднее давление по подошве фундамента Р=294,97кПа.

Вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента:


Дополнительное давление на основание под подошвой фундамента:


Наименование

слоя грунта








0,0 0,4 0,8 1,2 1,6 2,0 2,4 2,8

0,0 0,24 0,48 0,72 0,96 1,2 1,44 1,68

1,0 0,977 0,881 0,755 0,642 0,550 0,477 0,420

253,86 248,02 223,65 191,66 162,98 139,62 121,09 106,62

41,11 48,51 55,91 63,31 70,71 78,11 85,51 92,91

8,22 9,70 11,18 12,66 14,14 15,62 17,1 18,58

16,4 16,4 16,4 16,4 16,4 16,4 16,4 16,4

Суглинок полутвердый, слабопучинистый

3,2 3,6 4,0 4,4 4,8 5,2 5,6 6,0 6,4 6,8 7,2 7,6 8,0 8,4

1,92 2,16 2,40 2,64 2,88 3,12 3,36 3,60 3,84 4,08 4,32 4,56 4,80 5,04

0,374 0,337 0,306 0,280 0,258 0,239 0,223 0,208 0,196 0,184 0,175 0,166 0,158 0,150

94,94 85,55 77,68 71,08 65,50 60,67 56,61 52,80 49,76 46,71 44,43 42,14 40,11 38,08

100,91 108,91 116,91 124,91 132,91 140,91 148,91 156,91 164,91 172,91 180,91 188,91 196,91 204,91

20,18 21,78 23,28 24,98 26,58 28,18 29,78 31,38 32,38 34,58 36,18 37,78 39,38 40,98

43 43 43 43 43 43 43 43 43 43 43 43 43 43

Песок  средней крупности, плотный, малой степени водонас., практически не пучинистый.










3. РАСЧЁТ ЭЛЕМЕНТОВ СТРОЙГЕНПЛАНА

Расчет бытовых помещений.


Таблица

Наименование помещений

Численность персонала

Нормат.площадь

Расчетная площадь



Ед. изм.

Пок-ль


1. Контора 2. Диспетчерская 3. Гардеробная М Ж 4. Умывальная М Ж 5. Душевая М Ж 6. Туалет М Ж 7. Помещение для обогрева рабочих 8. Сушилка 9. Помещение для приема пищи 10. Помещение для отдыха

2 1 19 8  19 8  19 8  19 8  23 23 26 23

м2/чел м2/чел м2/чел м2/чел  кран/м2 кран/м2  м2/1душ м2/1душ  м2/чел м2/чел  м2/чел м2/чел м2/чел м2/чел

4 7 0,5 0,5  0,5 0,5  3 3  0,07 0,14  0,1 0,2 0,23 0,6

30 7 9,5 4  9,5 4  10 4  2 2  8 12 6,25 13,2


Номенклатура бытовых помещений

Таблица

Наименование помещений

Расчетная площадь, м2

Размеры в плане, м

Кол-во

Принятая площадь

Конструкт. характерист.

1. Контора 2. Диспетчерская 3. Санитарно-бытовые помещения для мужчин 4. Санитарно-бытовые помещения для женщин 5. Помещение для обогрева рабочих и сушилка 6. Туалет М Ж 7. Помещение для приема пищи и отдыха рабочих

30  7 26  16   20   2 2

3х6  3х6 3х6  3х6   3х6

2  1 2  1   2

36  18 36  18   36   3 3

Система «Универсал» Система «Нива» Система «Днепр» ---!!---!!---  Система «Куб» --- --- --- --- --- --- --- ---  Система «Днепр»


Расчет площади складов.


Т - время расходования материалов;

К - коэффициент неравномерности потребности в материалах, К=1,1;

- коэффициент неравномерности расхода материалов ;

n - показатель запаса  дней.


 - норма складирования определенного материала;

 - коэффициент неравномерности заполнения склада,

Складируемые материалы

Таблица

Наименование материала

Ед. изм

Робщ

Т, дни

n

Рзап

FсклТип склада




1)Кирпич силикатный 2)Фундаментные блоки 3)Плиты покрытия и перекрытия 4)Электроды 5)Стекло 6)Мастика 7)Грунтовка битумная 8)Рулонный материал 9)Линолеум 10)Лаки, краски 11)Обои 12)Паркет штучный 13)Сталь арматурная

шт  шт  шт кг м2 кг  кг м2 м2 кг м2 м2 кг

201633  576  304 93,02 263,6 4658,7  1178,1 3081,7 496,03 266,54 311,8 345,33 225,03

84  8  8 8 2 9  9 2 7 10 3 10 84

5  5  5 5 5 5  5 5 5 5 5 5 5

17162,8  514,8  371,7 83,14 942,4 3701,08  935,9 11017,1 506,66 190,6 743,1 246,9 19,15

0,6  0,6  0,6 0,7 0,7 0,7  0,7 0,7 0,7 0,6 0,6 0,6 0,6

0,6  0,7  0,7 250 200 250  250 15 100 100 100 250 6000

1050,4  223,2  120,6 0,5 6,73 21,15  6,24 264,5 7,24 3,18 12,39 1,65 0,1

О  О  О З З З  З З З З З З З


Ведомость подбора складов

Таблица

Вид склада

Размер в плане

Наименование материалов подлежащих хранению

Площадь, м2

Открытый

12х6 - 10

Кирпич, плиты перекрытия, лестничные марши и площадки.

720,0

Закрытый

12х6 - 4

Электроды, мастика, грунтовка, линолеум, плинтус деревянный, стекло, олифа, колер, гипс, обои, керамическая плитка, паркет штучный, сталь арматурная, рубероид, плита пенобетонная.

  288,0



Расчет водоснабжения


qпр - нормативный расход воды на производственные нужды;

k1 - коэффициент спроса;

tсм=8ч. - продолжительность рабочей смены;

n - количество потребителей.

Расчет потребности во временном водоснабжении на производственные нужды.

Таблица

 Потребитель

Един. изм.

Кол-во воды, л

Удельн расход, л/с

Коэф. неравн потреб

Продол потреб воды,ч

Расход воды, л/с

1)Работа экскаватора 2)Кран 3)Штукатурные работы 4)Малярные работы 5)Приготовление цементного раствора 6)Приготовление известкового раствора

Маш/ч Маш/см М2 М2  М3  М3

48 155 24841,74 52,14  1827,02  425,73

15 15 7 0,5  170  250

2 1,1 1,6 1,6  1,6  1,6

48 1240 520 120  1440  520

0,0100 0,0014 0,1784 0,0116  0,1150  0,1092



Расход воды на хозяйственно-бытовые нужды.

- максимальное кол-во рабочих в смену, чел.

qх/б - норма потребления воды на одного человека в смену(qх/б=15л.).

К2 - коэффициент неравномерности для данной группы потребителей, К2=1,2.

Qдуш-норма удельного расхода на одного пользующегося душем(qдуш=30л.).

К3 - коэффициент учитывающий число пользователей душем, К3=0,4.

tдуш - продолжительность пользования душем, tдуш=0,5ч.

поэтому

По расчетному расходу воды определяем диаметр максимального ввода временного водоотвода.


v - скорость воды в трубах, v=2м/с.


Принимаем Д=89мм.

Расчет потребности во временном электроснабжении.

Расход энергии


Ртр - требуемая мощность источника электроэнергии или трансформатора, кВт;

К - коэффициент учитывающий потери мощности в сети К=1,05 - 1,1;

Рс - мощность машин и других силовых потребителей, кВт;

Рп - мощность, требуемая на производственные нужды, кВт;

Ров - мощность, требуемая на внутреннее освещение, кВт;

Cosφ - коэффициент мощности в сети;

Кс1, Кс2, Кс3, Кс4 - коэффициенты спроса.

Расчет потребности во временном электроснабжении

Таблица

Наименование потребителей

Един. изм.

Кол-во

Удельн. мощность на ед.изм

Кс

Cosφ

Требуемая мощность, кВт

Силовая электроэнергия

1. Экскаватор 2. Гусеничный  кран 3. Сварочный аппарат 4. Подъемник

шт шт  шт шт

1 1  3 2

80 60  10 30

0,5 0,3  0,8 0,3

0,6 0,5  0,4 0,7

66,67 72,00  60,00 25,71 224,38

Наружное освещение

1. Производство механизированных земляных работ 2. Монтаж строительных конструкций 3. Кирпичная кладка 4. Такелажные работы 5. Проходы и проезды 6. Охранное освещение

Вт/м2  Вт/м2  Вт/м2 Вт/м2 Вт/м2  Вт/м2

850  850  850 850 0,05  5600

1*10-3  3*10-3  3*10-3 2*10-3 5  1,5*10-3

1  1  1 1 1  1

1  1  1 1 1  1

0,85  2,55  2,55 1,10 0,25  8,40 16,30

Внутреннее освещение

1. Отделочные работы 2. Конторские и бытовые помещения 3. Душевые и уборные 4. Склады открытые 5. Склады закрытые

Вт/мВт/м2 Вт/м2 Вт/м Вт/м2

850  108 99 693 90

2*10-3  2*10-3 2*10-3 2*10-3 2*10-3

0,8  0,8 0,8 0,35 0,35

10,20  1,80 1,19 8,32 1,08 22,09



Рассчитаем количество прожекторов


Р - удельная мощность,

;

Е - освещенность, лк;

S - размер площадки подлежащей освещению, м2

Рл - мощность лампы прожектора, Рл=1000Вт


Технико-экономические показатели стройгенплана.

Показатель

Обозначение

Ед. изм.

Кол-во

Площадь участка

Fуч

м2

11040

Площадь строящегося здания

Fзд

м2

1176

Площадь временных сооружений

Fвр

м2

804

Площадь складов

Fскл

м2

1008

Площадь дорог

Fдор

м2

342

Протяженность временной канализации


м

5

Протяженность временного электроснабжения


м

41,6

Протяженность ограждения


м

876

Коэффициент застройки

Кзас


0,164

Коэффициент использования территории

Кит


0,302



Технологическая карта на каменную кладку наружных стен.

Область применения

          Данная технологическая карта разработана на производство каменной кладки наружных стен. Конструкция стены представляет собой облегченную кладку колодцевого типа, в качестве утеплителя принимаем перлитопластобетон (p=200 кг/м3; λ=0,035 Вт/мºс).

          Все работы выполняются комплексной бригадой в составе:

каменщик 4р - 7 чел.

такелажник 2р - 1чел.

плотник 4р - 1 чел.

теплоизолировщик 4р-1чел.

машинист 6р - 1 чел.

Работы ведутся в две смены с помощью одного крана МКГ-40. Технологическая карта разработана в соответствии со СНиП 3.03.01-81 “Несущие и ограждающие конструкции” и СНиП «Безопасность труда в строительстве»12-04-2002 ч.2 “Строительное производство”.

Указания по ТОСП

Кладка кирпичных стен выполняется ярусами высотой 1м. Рабочая зона каменщика составляет 600 мм. Зона складирования должна соответствовать ширине поддонов с кирпичом и ящиков с раствором. Расстояние между поддонами с кирпичом и ящиками с раствором не менее 400 мм. Общая ширина рабочего пространства составляет 2400 мм.

          Запас кирпича на рабочем месте принимается из расчета двух часовой потребности. Растворные ящики на рабочем месте заполняются раствором за 10-15 мин. до начала кладки, в процессе кладки запас материалов пополняется.

          Подача раствора на рабочее место каменщиков производится при помощи раздаточного бункера в непосредственно в растворные ящики вместимостью 0.75 м3.

          Для соблюдения прямолинейности стен и толщины рядов в процессе кирпичной кладки применяется причалка - прочный крученый шнур. Вертикальность кладки углов стен проверяется при помощи отвеса, горизонтальность рядов кладки проверяется правилом и уровнем. При устройстве облегченной конструкции стены должна быть, во-первых, решена задача надежного соединения кирпичных стоек между собой, во-вторых, обеспечена равномерность распределения теплоизолирующего материала по высоте и исключение его просадки при эксплуатации здания.

          Облегченную кладку необходимо предохранять от переувлажнения, во время сильного дождя их укрывают подручными материалами.



Ведомость объемов работ.

Таблица

Наименование работ

Един. изм.

Кол-во работ

Формула подсчета

1.Изоляция фундаментов

100м2

1,13


2.Устройство и разборка инвентарных подмостей

На 1м3 кладки

1172,45


3.Прием и подача кирпича краном

1000шт.

468,98

4.Прием и подача раствора

м3

259,11

5.Кладка наружных стен колодцевого типа

м3

1172,45


6.Приготовление и подача утеплителя

м3

588,74


7.Заполнение пустот кладки утеплителем

м3

588,74


Расчет захваток



;  где Qкп - общий объем кладки.

; ;

;

Lзахв=27,6м.


Расчет комплексной бригады.

Принимаем Т=30дней.

Принимаем бригаду из 9-ти человек:

Каменщик 4р. - 7человек

Машинист 6р. - 1человек

Термоизолировщик-такелажник 4р - 1человек

Плотник-термоизолировщик 4р - 1человек

Используемые машины и механизмы.

Таблица

Наименование

Марка, ГОСТ, ТУ

Ед. изм.

Норм. кол на 100 рабочих

Треб. кол-во шт.

Молоток электрический Скарпели для каменных работ Молоток-кирочка МКИ Молоток кулачек типа МКИ Скребок металлический  Лопатка растворная типа ЛР Кельма для бетонных и каменных работ типа КБ Конопатки стальные типов К-40, К-50 Расшивки стальные типов Р1 и Р2 Метра складной металлический Шнур разметочный  Отвесы стальные типов от 600, от 1000 Угольник деревянный Уровень стальной, строительный типа УС-1 Уровень гибкий (водный)

МЭ-4202А ТУ-22-4399-79* ГОСТ 11049-83 ГОСТ 11049-83 ТУ-22-4629-80 ГОСТ 3620-76  ГОСТ 9533-81 ТУ-22-4301-82 ГОСТ 12803-76 МСМ 49-77 ТУ-22-5076-81 ГОСТ 7948-80 ТУ-22-3949-77 ГОСТ 9416-83 ТУ-25-11760-77

шт. шт. шт. шт. шт. шт.  шт. шт. шт. шт. шт. шт. шт. шт. шт.

2 35 100 35 10 50  100 10 60 50 50 60 20 10 5

1 3 7 3 1 4  7 1 5 4 4 5 2 1 1


Пооперационный контроль качества при производстве и приемке каменных работ.

Таблица

Операция подлеж. контролю

Состав контроля

контроль качества



приспособ.

время

проверяющий

 кладка наружных стен

Толщина конструкции Отметки опорных поверхностей Ширина простенков Ширина проемов Смещение вертикальных осей оконных проемов от вертикали Смещение осей конструкции от разбиваемых осей Отклонение поверхностей и углов кладки от вертикали Толщина швов кладки Отклонение рядов кладки от горизонтали Неровности на поверхности кладки

линейка -//- -//- -//- уровнем теодолит теодолит  линейка  нивелир  уровень

после работы до и после после работы -//- -//- -//- -//- -//-  -//-

- -  -  -   геодезист геодезист  геодезист-

Техника безопасности



          Место работы машин должно быть определено так, что бы было обеспечено пространство, достаточное для обзора рабочей зоны и маневрирования. В случае, когда машинист, управляющий краном, не имеет достаточную обзорность работ его пространства или не видит рабочего (специально выделенного), подающего ему сигналы, между машинистом и сигнальщиком необходимо установить двух стороннею радио или телеграфную связь. В зоне работы должны быть установлены знаки безопасности и предупредительные надписи.

          Оставлять без надзора машины с работающим (включенным) двигателем не допускается. Не допускается выполнение работ в гололедицу, туман, снегопад, град. При перемещении и подаче на рабочее место грузоподъемными кранами кирпича и раствора следует применять поддоны, контейнеры, бункеры, грузозахватные устройства, исключающие падение груза при подъеме.

          Уровень кладки после каждого перемещения средств подмащивания должен быть не менее чем а 0,7 м. выше уровня рабочего настила или перекрытия. не допускается кладка наружных стен толщиной до 0,75м в положении стоя на стене. Не допускается кладка стен зданий последующего этажа без установки несущих конструкций междуэтажного перекрытия.



Технико-экономические показатели.

. Нормативные затраты труда рабочих

,09чел.час

. Нормативные затраты машинного времени

,59маш.час

. Заработанная плата рабочих в ценах 1984г.

-54 руб.-коп.

. Заработанная плата механизированных работ в ценах 1984г.

-76 руб.-коп.

. Продолжительность выполнения работ

Т = 34 дня

. Выработка на одного рабочего в смену.


Технологическая карта на устройство паркетного пола



Область применения

Паркетный пол предназначен для использования в любых помещениях жилых и общественных зданий, кроме туалетных комнат, ванн и саун. Они отличаются красивым внешним видом, малой тепло- и звукопроводностью; удовлетворяют требованиям прочности и сопротивляемости износу.

Указания по ТОСП

          Настилку полов из штучного паркета производят после окончания всех строительных и отделочных работ. Паркет укладывают по направлению света, а в коридорах по направлению движения людей.

          Полы из штучного паркета на холодной мастике рекомендуется настилать в «ёлку» без фризов. Перед настилкой паркета производят разбивку рядов покрытия, затем укладывают маячную ёлку около одной из продольных стен помещения. Настилку паркета начинают со стены противоположной входу. Маячную ёлку собирают предварительно насухо и после соответствующей разбавки и отливания её осторожно переносят и укладывают на мастику, отступая от стены на 15-20мм. и ведут строго по шнуру. В эти зазоры через каждые 70-80см. вставляют деревянные вкладыши для временного закрепления наслоенного пола (до затвердения мастики).

          Перед установкой галтелей вкладыши вынимают. От уложенного первого ряда продолжают укладывать последующие ряды.



Ведомость объемов работ.

Таблица

Наименование работ

Един. изм.

Кол-во работ

Формула подсчета

1.Очистка основания механическим способом

100м2

2,01


2.Устройство звукоизоляционной прокладки

100м2

2,01


3.Устройство стяжки из цементного раствора

100м2

2,01


4.Устройство паркетного пола

м2

201,25


5.Острожка полов со смачиванием

100м2

2,01


6.Устройство плинтуса

100м2

2,01


7.Покрытие пола и плинтуса мастикой и натирка

100м2

2,01




Расчет комплексной бригады

Принимаем Т=36дней.


Принимаем бригаду из 5-ти человек:

Изолировщик 3р.-паркетчик 2р - 3человека

Изолировщик 4р.-плотник3р- 2человек

Используемые машины и механизмы.

Таблица

Наименование

Марка, ГОСТ, ТУ

Ед. изм.

Требуемое кол-во шт.

Молоток стальной строительный паркетного типа МПА Металлические скребки Лопаты стальные (подборочные ЛП-1 или ЛП-2) строительные Кельмы для бетонных и каменных работ типа КБ Монтажные клещи Угольник стальной строительный Шнур разметочный в корпусе длиной 15м Уровень строительный типа УС2-700 и УС2-800 Метр складной металлический Контрольная рейка 2000х70х40

ГОСТ 11042-82  ГОСТ 979-80 ГОСТ 3620-73*  ГОСТ 9533-81  ГОСТ 14184-79 ГОСТ 10920-84 ГОСТ 10920-84 ГОСТ 9416-77* ГОСТ 7353-84  Трест Мосорг-строй

шт.  шт. шт.  шт.  шт. шт. шт. шт. шт.  шт.

3  4 2  7  2 2 1 1 3  2



Мероприятия по контролю качества работ

Работы по устройству паркетного пола следует осуществлять в соответствии с технической документацией:

·        соблюдение заданных толщин, отметок, плоскостей;

·        соблюдение требуемого качества (вид, марка и т.д.) материалов и изделий;

·        уплотнение каждого слоя и плотность примыкания вышележащих элементов пола к нижележащим;

·        правила примыкания полов к другим конструкциям (стенам, колоннам и др.).

Техника безопасности

          Для просушивания помещений строящихся зданий и сооружений при невозможности использования систем отопления следует применять воздухонагреватели (электрические или работающие на жидком топливе). При их установке следует выполнять требования правил пожарной безопасности при производстве строительных работ, а также отделочных работ.

          Запрещается обогревать и сушить помещения жаровнями и другими устройствами, выделяющими в помещение продукты сгорания топлива.

          В режущем инструменте лезвие всегда должно быть направлено вниз.

          Мастер несет ответственность за строгое выполнение рабочими правил техники безопасности и обязан проводить инструктаж и обучение рабочих безопасным методам труда, обеспечить правильную и безопасную организацию работ, следить за чистотой рабочего места.

Технико-экономические показатели.

1. Нормативные затраты труда рабочих

,3чел.см

. Нормативные затраты машинного времени

,82маш.см

. Заработанная плата рабочих в ценах 1984г.

-31 руб.-коп.

. Заработанная плата механизированных работ в ценах 1984г.

-55 руб.-коп.

. Продолжительность выполнения работ

Т = 36 дней

. Выработка на одного рабочего в смену.


Технология и организация строительства

В данном разделе были разработаны:

·        ведомость объемов работ;

·        калькуляция затрат труда;

·        ведомость потребности в машинах и механизмах;

·        ведомость потребности в материалах, изделиях, деталях;

·        технологическая карта на кладку наружных стен;

·        технологическая карта на устройство паркетного пола;

·        календарный план;

·        строительный генеральный план.

Рассчитаны:

·        технические параметры грузоподъемных машин с выбором варианта производства работ;

·        состав комплексной бригады;

·        элементы стройгенплана.

Разработаны указания по производству работ.

Ведомость объемов работ

Таблица

Наименование работ

Кол-во работ

Формула подсчета

I. Нулевой цикл: 0. Срезка растительного слоя бульдозером ДЗ - 18, м2. 1. Предварительная планировка площадки бульдозером ДЗ - 18, м2. 2. Разработка грунта в котловане экскаватором обратная лопата Э-651, q=0,65м3: · в отвал, м3; · в транспорт, м3. 3. Зачистка дна котлована вручную, м2 4. Монтаж блоков ленточного фундамента массой до 3,5т., шт. 5. Монтаж блоков стен подвала массой до 1т., шт. 6. Обратная засыпка пазух, м3 7. Уплотнение грунта в пазухах, м2 8. Монтаж перекрытий над подвалом, шт II. Надземная часть: 9. Кладка стен первого этажа и перегородок, м3 10. Монтаж перекрытий первого этажа, шт. 11. Кладка стен второго этажа и перегородок, м3 12. Монтаж перекрытий второго этажа, шт. 13. Кладка стен чердака, м3 14. Монтаж плит покрытия, шт 15. Устройство парапета, м3 16. а Установка оконных и дверных коробок, м2 16.б Остекление, м2 17. Устройство кровли, м2 18. Оштукатуривание внутренних стен, м2 19. Окраска внутренних стен, м2 20. Оштукатуривание потолков, м2 21. Облицовка стен полистерольными плитками, м2 22. Оклейка стен обоями, м2 23. Устройство отмостки, м 24. Устройство паркетных полов, м2 25. Устройство плиточных полов, м2 26. Устройство полов из линолеума, м2 27. устройство бетонных полов, м2    882,9 882,9  1435,6  1018,85 882,9 140 436  1435,6 74 733,29 74  733,29 78 189,72 78  17,25 341,9 264,3  882,9 1603,8 892,6 862,7 366,7 286,1 168,3 363,25 72,6 468,3 270,6


Сравнение вариантов производства работ

Строительно-монтажные работы по возведению кирпичного 2х-этажного здания «Дом творчества детей и подростков» имеющего сложную конфигурацию и большие поперечные размеры по опыту строительства рационально вести с использованием самоходного крана, так как использование башенного крана потребовало бы двухсторонней расстановки.

Рассмотрим 3 варианта:

вариант: с использование самоходного гусеничного крана в башенно- стреловом исполнении ( ДЭК-50).

вариант: с использованием двух стреловых пневмоколесных кранов одновременно (КС-5363).

вариант: с использованием одного гусеничного крана в башенно-стреловом исполнении (МКГ-40).

Схемы расположения кранов и монтажа подробно показаны на листе.

Сравним краны по грузоподъемности и по вылету стрелы.

Технические характеристики крана МКГ-40.

1) Длина стрелы, 15м.

) Наибольшая грузоподъемность 2,1т.

) Тип ходового оборудования - гусеничный.

) Высота подъема крюка 11,3-14,8м.

) Габаритные размеры без рабочего оборудования:

длина 3,14м.

ширина 3,14м.

высота 4,86м.

) Масса крана 13,4т.

Технические характеристики крана ДЭК-50.

1) Длина стрелы, 30м.

) Наибольшая грузоподъемность 10т.

) Тип ходового оборудования - гусеничный.

) Высота подъема крюка 29,9-34м.

) Максимальный вылет стрелы 28м.

Технические характеристики крана КС-5363( 2 шт).

) Длина стрелы, 25м.

) Наибольшая грузоподъемность 10т.

) Тип ходового оборудования - пневмоколесный.

) Высота подъема крюка 25,7м.

) Максимальный вылет стрелы 24м.

Вспомогательная таблица для выбора кранов.

Таблица

Наименование конструкций (грузов)

Треб-я грузопод. т.

Треб-я высота подъема, м.

Треб-й максим. вылет, м.

Марка крана





I вари-ант

II вари-ант

III вари-ант

Поддон с кирпичом

1,56

12,325

15,28,15

Э-304-Г

ДЭК-50

КС-5363

Раствор в бадъе

1,735

12,4

15,28,15




Инвентарные подмости

0,297

12

15,28,15





Сравнение стоимости 1-го машино-часа работы 3-х вариантов кранов.

Стоимость машино-часа


- инвентарно-расчетная стоимость машины, руб.

Ц - годовая цена машины, руб.

Ктр - коэффициент учитывающий транспортные расходы.

А - амортизационные отчисления, %.

Д - количество дней работы машины в год.

m - количество смен работы машины в сутки.

МД - Стоимость монтажа и демонтажа крана, руб.

Стр - стоимость транспортировки машины с одного объекта на другой, руб.

Д0 - количество часов машины на объекте.

Р - затраты на техническое обслуживание и текущий ремонт, руб.

Э - затраты на энерго материалы, руб.

Сс - затраты на смазочные материалы, руб.

З - заработная плата машиниста и помощника, руб.

Кран МКГ-40:


Кран ДЭК-50:


Кран КС-5363:


По результатам вычислений выбираем кран МКГ-40, как самый экономически выгодный

Рассчитаем бригаду каменщиков- монтажников.


Принимаем бригаду из 9-ти человек:

Монтажник-плотник 4р.- 1человек

Каменщик-монтажник 4р. - 7человек

Машинист 5р. - 1человек

Расчет бригады отделочников.

Принимаем Т=30дней.


Состав бригады:

Маляр-штукатур 4р - 1человек

Облицовщик 4р - 1человека

Облицовщик 3р - 1человек

Паркетчик 4р - 1человека

Бетонщик-штукатур 4р - 1человек


ЛИТЕРАТУРА

1. Алексеев В.М. Проектирование оснований и фундаментов сельско-хозяйственных зданий и сооружений. - Воронеж, 1990. - 402 с.

. Ануфриев И.А. Строительное производство. Т. 1. Общая часть. М., Стройиздат, 1989. - 544 с.

. Баженов Ю.М. Технология бетонов. Учебное пособие для вузов. м. -1987

. Байков А.В. Расчет и проектирование ж/б конструкций. М. - 1988.

. Баркалов С.А., Мищенко В.Я., Ткаченко А.Н. Разработка основных разделов проекта производства работ (методические указания к курсовому и дипломному проектированию). Воронеж, 1993 г.

. Березовский Б.И. Возведение монолитных конструкций зданий и сооружений. М.-1981.

. ГОСТ 25-100-82. Грунты. Классификация. - М. - 1989.

. Дикман Л.Г. Организация жилищно-гражданского строительства (Справочник строителя). М.. Стройиздат. 1989 г. - 415 с.

. ЕНиР. Сборник 1. Внутрипостроечные транспортные работы. М. - 1987. 10.ЕНиР. Сборник 2. Земляные работы. Вып.1. Механизированные и

ручные земляные работы. М. - 1989г.

.ЕНиР. Сборник 3. Каменные работы. М. - 1973г.

.ЕНиР. Сборник 4. Монтаж сборных и устройство монолитных ж/б конструкций. Вып.1. М. - 1987.

. ЕНиР. Сборник 5. Монтаж стальных конструкций. М. - 1973.

.ЕНиР. Сборник 6. Плотничные и столярные работы в зданиях и сооружениях. М. - 1990г.

.ЕНиР. Сборник 7. Кровельные работы. М. - 1979г.

.ЕНиР. Сборник 8. Отделочные покрытия строительных конструкций. Вып.1. Отделочные работы. М. - 1989г.

.ЕНиР. Сборник 11. Изоляционные работы. М. - 1988.

.ЕНиР. Сборник 19. Устройство полов. М. - 1974г.

. Инженерная геология СССР/Под ред. И.В.Попова. - М. - 1979. 372 с.

.Карта трудовых процессов на возведение здания из монолитного железобетона. М. -1987.

.Косоруков И.И. Свайные работы. М. - 1974.Маслов Н.Н. Основы инженерной геологии и механики грунтов. М. Стройиздат, 1982 г. -236 с.

. Маклаков В.В. Конструкции гражданских зданий. М. - 1986.

. Манфред. Экономика строительства. М. - 1987.

. Методические указания №№ 377, 379, 579.

.Никитина М.И. Разработка строительных генеральных планов в проектах организации строительства и в проектах производства работ (методические указания) Воронеж 1987 г.

. Организация строительного производства. СНиП 3.01.01.-85. М., изд ЦИТП Госстрой СССР 1985 г.

.Полтавцев С.И. Монолитное домостроение. М., 1993.

. Пособие по проектированию оснований зданий и сооружений (к СНиП 2.02.01-83) - М., 1986.

.Сарочан Е.А. Основания, фундаменты и подземные сооружения. Справочник проектировщика. М. - 1985.

.Снежко А.П., Батура С.М. Технология строительного производства. Курсовое и дипломное проектирование. Киев, Высшая школа. 1994 г

.Хруцкий С.В. и др. Альбом геологических разрезов Центрально-Черноземных областей. - Воронеж, 1974.

. Алексеев В.М. Дадыкин В.М. Методические указания к составлению пояснительной записки дипломного проекта по разделу "Инженерно - геологические условия района строительства" / Воронежская государственная архитектурно - строительная академия -Воронеж, 1995г.- 32с.

. Атлас Воронежской области - Киев, Укргеодезкартография, 1994. 48с.

. Атлас СССР. М.: Главное управление геодезии и картографии при Совете СССР, 1986 - 259с.

. Инженерная геология СССР. Под редакцией И.В.Попова. М.: издательство МГУД979. Том II. Европейская часть СССР.


Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
