Разработка технологии изготовления Ручки
Министерство
образования и науки РФ
Федеральное
государственное бюджетное образовательное учреждение
высшего
профессионального образования
Омский
государственный технический университет
Кафедра
«Дизайн и технология медиаиндустрии»
ДОМАШНЕЕ
ЗАДАНИЕ
по
дисциплине «Средства полиграфии»
на тему
Разработка
технологии изготовления Ручки
Выполнила
студентка группы
ЗРЕ-517
Зиновьева Г.В.
Проверила
асс. Борисова А.С.
Омск 2012
1. Техническое задание:
ü Количество цветов:1+0
ü Тираж: от 50 ручек.
ü Размер нанесения: 5 х 0,5 см
ü Используемые материалы: Ручка
шариковая, однокомпонентные краски.
Ручка шариковая ТЕТРА черная матовая. Цвет:
Чёрный; Размеры: L=14,5 см; Материал: пластик. Трехгранная ручка с большой
площадью для нанесения на гранях. Крышка, корпус изготовлен из поликарбоната.
Наконечник металлический. Длина стержня с наконечником «Zebra» - 142,8 мм.
Чернила: Тип 1000 (Oil based Thixofluid). Синяя паста. Чернила на масляной
основе повышенного качества. Длина письма: 1800 м.
Однокомпонентные краски
. Выбор и обоснование способа печати
Основным применением тампопечати является печать
на ручках. Печать на ручках выполняется с помощью специального силиконового
тампона. Называется такая технология - тампопечать. В данном методе
используются специальные красящие вещества, которые дают надёжную связку с
поверхностью изделий. Низкий коэффициент смачиваемости тампона позволяет
отталкивать разные жидкости. Соприкасаясь с изделием тампон легко отдает
наносимую краску. Это является главной особенностью тампопечати на ручках и
других пластиковых изделиях. В составе любой тампонной краски присутствуют
резина, пигмент, растворитель и некоторые добавки.
Резина (или связующее) включает в себя
эпоксидные смолы, эмаль, винил, акрил и полиуретан.
Пигмент - это краситель в форме порошка или
жидкости. Он распределяется по резине и дает краске цвет и непрозрачность.
Растворитель (или разбавитель) необходим для
регулирования вязкости смеси « резина/пигмент». Он и определяет печатные
характеристики краски, позволяя ее перенос с клише на тампон и с тампона на
изделие и давая возможность печатать «по мокрому» (многоцветная печать без
сушки между прогонами).
Другие составляющие краски - это такие вещества,
как пластификаторы и поверхностно-активные вещества, улучшающие однородность,
стабильность, прочность и другие характеристики краски.
Для того, чтобы печатный процесс протекал
надлежащим образом, краска должна иметь возможность быстро менять вязкость и
становиться «липкой». Все вышеперечисленные компоненты в комплексе должны
обеспечивать эту «липкость». Тампонная печать заключается в переносе
изображения с печатной формы на поверхность изделия посредством упругого
эластичного тампона. Тампопечать представляет собой разновидность глубокой
печати, с той лишь разницей, что она не является печатью прямого действия,
когда изображение с формы сразу накладывается на изделие. Нанесение логотипа
тампопечатью предусматривает наличие промежуточного звена между формой и
предметом в виде специального тампона.
Тампон - основное звено
Для изготовления тампонов в тампомопечати
использует такие материалы, как каучук и силикон. Тампоны, изготовленные из
такого каучукового силикона, имеют необходимые преимущества: гибкость,
эластичность и небольшой коэффициент смачиваемости, благодаря чему он, легко
отдает красящее вещество поверхности изделия. Именно эти свойства тампона
использует тампопечать, когда нужно нанести логотип на изогнутую и искривленную
поверхность.
Преимущества тампопечати
При тампопечати применятся специальная краска,
которая надежно соединяется с поверхностью изделия. В результате образуется
аккуратный и стойкий к внешним проявлениям слой. Способ нанесения изображения
на сувенирную и рекламную продукцию тампопечатью уникален тем, что позволяет
наносить требуемое изображение на неровную, шероховатую, искривленную и даже
ребристую поверхность без потери качества.
Весь процесс начинается с изготовления макета.
Затем изготавливается клише (печатная форма). Далее следует окончательная
операция - нанесение тампопечати на предмет, заключающееся в переносе краски
посредством тампона с клише на изделие. В специальной печатной форме на
изображении имеются определенные углубления, заполняемые краской, которая в
дальнейшем с помощью тампона переноситься на поверхность предмета.
В нашем случае мы используем Открытую красочную
систему.
В этом случае краска находится в открытой
ванночке («кипсейке») и свободно взаимодействует с воздухом.
Каким НЕ должно быть полученное изображение?
Часто встречающимися примерами некачественного
нанесения являются неровные края изображения, а также его нечёткость. Кроме
того, многие типографии используют некачественные краски. Это приводит к
быстрому истиранию печати. Так, браком ещё считаются:
· воздушные пузырьки на красящем слое
· деформация изображения
· непропорциональность масштаба
предмета и нанесённого рисунка
· неправильное расположение рисунка
. Технологическая схема изготовления продукции
изображение ручка тампонный печать
А. Подготавливается макет
Б. Выводятся фотопленки
В. Изготавливается печатная форма (клише).
Требования к макетам
Макеты принимаются в формате Illustrator,
CorelDraw
Макет должен давать однозначное представление о
расположении изображения на предмете
Все изображения и шрифты должны быть переведены
в кривые указание номеров Pantone обязательно минимально допустимая толщина
штриха 200 мкм (0.2 мм.)
Минимально допустимое расстояние между
элементами печати 200 мкм. (0.2 мм.)
В надписях приветствуются шрифты без засечек с
положительным разрежением букв на 5-10%.
Минимально возможная высота шрифта - 1,5 мм.
Максимальный размер изображения на ручках 5 см
на 0,7 от диаметра ручки.
На плоских поверхностях изображение должно
вписываться в круг диаметром 7,5 см
С клише с помощью тампона изображение
переносится на изделие Тампон. Тампоны изготавливаются из желатина, каучука или
силикона.
Благодаря малому коэффициенту смачиваемости этих
материалов, тампон "отталкивает" многие жидкости, включая краску, и
соответственно, при соприкосновении его с другими объектами, легко отдает
краску. Эта особенность полимерных тампонов дает нам возможность печатать на
поверхностях различных материалов, имеющих неправильную форму, не имеющих
гладкой поверхности, а так же на наклонных и вертикальных поверхностях.
Тампон - одна из важнейших составляющих процесса
тампонной печати. От правильного выбора тампона самым непосредственным образом
зависит качество печати и, что немаловажно, стабильность печатного процесса,
т.е. отсутствие существенной разницы между отпечатанными экземплярами в тираже.
Тампоны изготавливаются из силиконовой резины.
Функция тампона - перенос краски с клише на запечатываемый объект. В то время
как клише в тампонной печати является индивидуальным, т.е. изготавливается для
конкретного изображения, тампоны могут использоваться для различных работ.
Основные характеристики тампона:
Размер
Жесткость
Размер
Для достижения максимально четкой и правильной
печати тампон должен как можно меньше деформироваться. Отсюда естественное
правило - для каждой работы используется тампон максимально возможной для этого
случая величины. Часто размер тампона определяется лишь зазором между клише и
станиной печатной машины. С другой стороны, чем тампон больше, тем сильнее он
вибрирует при печати. Кроме того, большие тампоны достаточно дороги.
Форма
Форма тампона подбирается таким образом, чтобы
обеспечить « накатное» движение материала тампона в момент его опускания как на
клише для забора краски, так и на предмет - для печати. Без этого «наката» под
тампоном останется воздух, что приведет к искажению изображения и неравномерной
печати.
Все формы тампонов можно разделить на три
группы:
Круглые
Прямоугольные
Цилиндрическиe
Тампоны разной формы подходят для разных изделий
и/или различных изображений. В любом случае, следует избегать плоских тампонов,
так они в наименьшей степени способны к «накату». Поверхность тампона должна
иметь форму арки, причем в переносе краски участвует только его вершина.
Жесткость
Жесткость тампона обычно определяется
количеством силиконового масла, используемого при отлитии тампона - чем масла
больше, тем меньше жесткость. Жесткий тампон меньше дефомируется при печати и,
следовательно, лучше переносит изображение. Кроме того, он дольше служит. Но в
нашем случае лучше мягкий тампон использовать, т.к корпус ручки достаточно
хрупкий.
Печатная форма
Печатная форма имеет углубленные участки
изображения, заполненные краской. Для переноса изображения используют тампоны
различной формы и упругости.
Тампон плотно прилегает к печатной форме,
забирает краску с плоской формы и переносит ее на поверхность предмета.

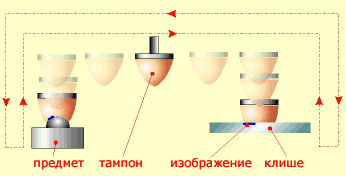

Основные этапы процесса печати:
ü Двигаясь поступательно, ракельный
нож наносит краску на клише с выгравированным на нем изображением.
ü Возвратное движение ножа снимает с
клише излишки краски. При этом некоторое количество летучего растворителя
(солвента), содержащегося в краске, испаряется, за счет чего она становится
более вязкой.
ü Тампон под давлением опускается на
клише. Изменения в химическом составе краски, происшедшие к этому моменту,
облегчают перенос краски на тампон.
ü Тампон под давлением опускается на
запечатываемый предмет. Тампоны конструируются таким образом, что, несмотря на
значительное давление, угол между контуром тампона и поверхностью предмета
всегда отличен от нуля. Поэтому между тампоном и предметом никогда не создается
разрежение, что облегчает перенос краски на запечатываетмую поверхность.
ü Тампон поднимается и принимает
оригинальную форму. Если все составляющие процесса подобраны правильно, после
поднятия на тампоне не остается краски, и он полностью готов к следующему циклу
Клише
Существует два вида клише - фотополимерные и
металлические.
Обычно мы используем фотополимерные клише.
Фотополимерные клише применяются для тиражей меньше 10 000 оттисков.
Металлические клише стоят дороже и подходят изготовления больших тиражей,
печати тонких линий, или печати полноцветных изображений.

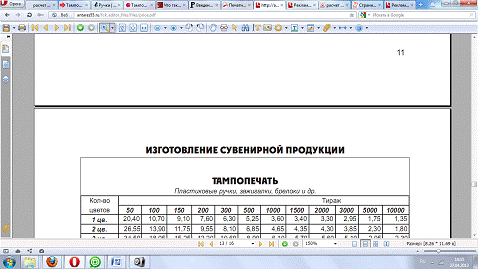

. Расчет себестоимости изготовления ручки
Рекламно-полиграфический центр «АНТАРЕС»
Адрес: г. Омск-33, ул. Красный путь, 82А
Стоимость ручки(50 шт.) 16 руб. за шт =
50*16=800
Стоимость изготовления клише 1 шт. = 300 руб.
Стоимость печати на ручке(50 шт.) 24 рубля за
шт. = 1200
Итого:2300 руб.
