Добыча нефти и газа на Ярино-Каменноложском, Кокуйском и Уньвинском месторождениях

Министерство образования и науки РФ

Федеральное агентство по образованию

Пермский Государственный Технический Университет

Кафедра разработки нефтяных и газовых месторождений







Отчет по учебной промысловой практике



Выполнила: студент группы

РНГМ-10-01 Самигулов В.М

Проверил: Гребнев В.Д.







Пермь 2010

Содержание

Введение

. ЦДНГ-4. Ярино-Каменноложское месторождение

.1 Добывающая фонтанная скважина

.2 Добывающая скважина, оборудованная установкой электроцентробежного погружного насоса (УЭЦН)

.3 Промысловый сбор и подготовка нефти, газа и воды

. ЦДНГ-10. Кокуйское месторождение

.1 Добывающая скважина, оборудованная установкой штангового насоса (УСШН)

.2 Газовая скважина. Газокомпрессорная станция

.3 Нагнетательная скважина

. ЦДНГ-11. Уньвинское месторождение

Заключение

Список литературы

Введение

Наша учебно-промысловая практика длилась 3 дня, в течение которых мы посетили такие месторождения, как Ярино-Каменноложское (пос. Полазна), Уньвинское и Сибирское (г. Березники) и Кокуйское (г. Кунгур). Там, под руководством специалистов цеха, мы подробно ознакомились с нефтегазодобывающими объектами, присутствовали при замене ЭЦН на скважине. На основе полученной информации нами был составлен отчёт.

1. ЦДНГ-4. Ярино-Каменноложское месторождение

Мы посетили Ярино-Каменноложское месторождение (пос. Палазна). Отсюда в 1929г. началось развитие пермской нефти. Проектный коэффициент извлечения нефти составляет 0,65. Месторождение обладает хорошими коллекторскими свойствами и высокой проницаемостью. На данный момент обводненность 80-90%.

Первый объект, который мы посетили - скважина №1, пробуренная в 1959г., добыто с начала эксплуатации 1161083 т. нефти.



Фонтанная скважина      Фонтанная арматура

.1 Добывающая фонтанная скважина

Фонтанная добыча нефти - это способ эксплуатации скважин, при котором подъем нефти на поверхность осуществляется за счет пластовой энергии. Различают естественное (за счет природной энергии пласта) и искусственное (при поддержании пластового давления путем закачки в пласт жидких и газообразных агентов) фонтанирование. Скважина, эксплуатирующаяся таким способом, называется фонтанной и оборудуется лифтовой колонной и фонтанной арматурой, а также в некоторых случаях пакерами и автоматическими или управляемыми клапанами - отсекателями. Для предотвращения аварийного фонтанирования лифтовая колонна может быть оснащена лифтовыми муфтами с отверстиями для аэрирования столба жидкости, а также клапанами для освоения скважины, ввода химических реагентов (ингибиторы коррозии, соле- и парафиноотложения), циркуляции жидкости и другим оборудованием.

Освоение скважины при фонтанной добычи нефти (вызов притока продукции из пласта после бурения или ремонта) производится путем снижения давления столба жидкости в стволе за счет уменьшения ее уровня или плотности. Снижение уровня жидкости производится свабированием или тартанием. Для снижения плотности последовательно замещают тяжелый буровой раствор на соленую, пресную воду и нефть, а также газируют (аэрируют) жидкость.

Эксплуатация фонтанной скважины регулируется с помощью поверхностных и глубинных штуцеров (диафрагм с отверстиями). Чтобы получить меньший дебит, увеличивают устьевое давление, для чего на устье устанавливают штуцер соответствующего диаметра либо уменьшают диаметр лифта, либо (в редких случаях) устанавливают забойный штуцер. Режим работы скважины (дебиты нефти. газа и воды, давление забойное и устьевое) зависит от характеристики самой скважины. лифта, штуцера и давления в нефтесборной системе. Для определения характеристики скважины и обеспечения режима ее эксплуатации при фонтанной добыче нефти производятся специальные исследования скважин. При этом темп отбора жидкости из скважины изменяется последовательно сменой диаметра штуцера, забойное давление измеряется глубинным манометром. В результате этих исследований параметры установившихся технологических режимов при разных диаметрах штуцера (устьевых давления) и строят графики зависимости дебита скважины и газового фактора от диаметра штуцера (индикаторную кривую). Обводняющие и выносящие песок скважины исследуются дополнительно для установления процентов выноса песка и воды при различных штуцерах.

Технологический режим эксплуатации фонтанной скважины устанавливается на определенный промежуток времени, исходя из ее характеристики, принятой системы разработки нефтяного месторождения, а также получения максимального дебита нефти, минимальной обводненности и газового фактора, выноса песка, опасности повреждения эксплуатационной системы и других факторов. Различают фонтанные скважины с устойчивым постоянным дебитом (30-50 т/сут), эксплуатирующаяся постоянно с пульсирующей подачей продукции и работающие периодически с фазами накопления и подачи продукции.

Продукция фонтанной скважины по выкидной линии направляется в емкости (газовые сепараторы, трапы), где происходит отделение газа от нефти. При высоком устьевом давлении продукция проходит через систему трапов с постоянным снижением давления. Поддерживая в трапе определенное давление, можно в ряде случаев создавать на устье скважины противодавление и без применения штуцера. Иногда газ, выделяющийся в трапах высокого давления, используется непосредственно для эксплуатация других скважин, уже прекративших фонтанирование (безкомпрессорный способ эксплуатации). В зависимости от условий разработки, характеристики продуктивного пласта и других факторов геологического, технологического и экономического характера фонтанная добыча нефти может вестись на протяжении всего периода эксплуатации данного месторождения или только ее части с последующей заменой ее на механизированный способ добычи.

Фонтанная арматура

Фонтанная арматура - комплект устройств, монтируемый на устье фонтанирующей скважины для его герметизации, подвески лифтовых колонн и управления потоками продукции. Фонтанная арматура должна выдерживать большое давление (при полном закрытии фонтанирующей скважины), давать возможность производить замеры давления как в листовых трубах, так и на выходе продукции из скважины, позволять выпускать или закачивать газ при освоении скважины. Фонтанная арматура включает колонную и трубную головки, фонтанную елку и манифольд. Колонная головка расположена в нижней части фонтанной арматуры, служит для подвески обсадных колон, герметизации межтрубных пространств и контроля давления в них. При простейшей конструкции скважины (без промежуточных колонн) вместо колонной головки используют колонный фланец, устанавливаемый на верхней трубе эксплуатационной колонны. Трубная головка монтируется на колонной головке и служит для подвески и герметизации лифтовых колонн при параллельном спуске их в скважину. Фонтанная елка устанавливается на трубной головке и служит для распределения и регулирования потоков продукции из скважины. Состоит из запорных, регулирующих устройств. Манифольд связывает фонтанную арматуру с трубопроводом. Элементы фонтанной арматуры связываются фланцами или хомутами. Для уплотнения внутренних полостей используют эластичные манжеты, наружных соединений - жесткие кольца. Привод запорных устройств ручной, при высоком давлении пневматический или гидравлический с местным, дистанционным или автоматическим управлением. При отношении давления продукции скважины от заданных пределов или в случае пожара на скважине на скважине автоматически закрываются запорные устройства. Запорные и регулирующие устройства могут дублироваться и заменяться под давлением при работе скважины, возможна также смена под давлением фонтанной елки. Для спуска в работающую скважину приборов и другого оборудования на фонтанную арматуру устанавливают лубрикатор - трубу с сальниковым устройством для каната или кабеля, в которой размещается спускаемое в скважину оборудование. Рабочее давление фонтанной арматуры - 7-105 мПа, проходное сечение центрального запорного устройства 50-150 мм. Фонтанная арматура скважин морских месторождений с подводным устьем имеют специальные конструкции для дистанционной сборки и управления.

1.2 Добывающая скважина, оборудованная установкой электроцентробежного погружного насоса (УЭЦН)



Установки погружных электроцентробежных насосов (УЭЦН).

Область применения УЭЦН - это высокодебитные обводненные, глубокие и наклонные скважины с дебитом 10 ¸ 1300 м3/сут и высотой подъема 500¸2000м. Межремонтный период УЭЦН составляет до 320 суток и более.

Установки погружных центробежных насосов в модульном исполнении типов УЭЦНМ и УЭЦНМК предназначены для откачки продукции нефтяных скважин, содержащих нефть, воду, газ и механические примеси. Установки типа УЭЦНМ имеют обычное исполнение, а типа УЭЦНМК - коррозионностойкое.

Установка состоит из погружного насосного агрегата, кабельной линии, спускаемых в скважину на насосно-компрессорных трубах, и наземного электрооборудования (трансформаторной подстанции).

Погружной насосный агрегат включает в себя двигатель (электродвигатель с гидрозащитой) и насос, над которым устанавливают обратный и сливной клапаны.

Установки обеспечивают оптимальный подбор насоса к скважине, что достигается наличием для каждой подачи большого количества напоров. Шаг напоров установок составляет от 50¸100 до 200¸250 м.Выпускаемые серийно УЭЦН имеют длину от 15,5 до 39,2 м и массу от 626 до 2541 кг в зависимости от числа модулей (секций) и их параметров.

В современных установках может быть включено от 2 до 4 модулей-секций. В корпус секции вставляется пакет ступеней, представляющий собой собранные на валу рабочие колеса и направляющие аппараты. Число ступеней колеблется в пределах 152¸393. Входной модуль представляет основание насоса с приемными отверстиями и фильтром-сеткой, через которые жидкость из скважины поступает в насос. В верхней части насоса ловильная головка с обратным клапаном, к которой крепятся НКТ.

Модуль-секция насоса (рис. 1) состоит из корпуса 1, вала 2, пакетов ступеней (рабочих колес - 3 и направляющих аппаратов - 4), верхнего подшипника 5, нижнего подшипника 6, верхней осевой опоры 7, головки 8, основания 9, двух ребер 10 (служат для защиты кабеля от механических повреждений) и резиновых колец 11, 12, 13.

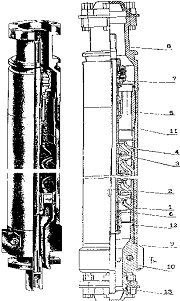

Рис. 1. Модуль-секция насоса:

1 - корпус; 2 - вал; 3- колесо рабочее; 4 - аппарат направляющий; 5 - подшипник верхний; 6 - подшипник нижний; 7 - опора осевая верхняя; 8 - головка; 9 - основание; 10 - ребро; 11, 12, 13 - кольца резиновые

Валы модулей секций и входных модулей для насосов обычного исполнения изготавливаются из комбинированной коррозионно-стойкой высокопрочной стали ОЗХ14Н7В и имеют на торце маркировку «НЖ» для насосов повышенной коррозионной стойкости - из калиброванных прутков из сплава Н65Д29ЮТ-ИШ-К-монель и имеют на торцах маркировку М.

Валы модулей-секций всех групп насосов, имеющих одинаковые длины корпусов 3, 4 и 5 м, унифицированы.

Соединение валов модулей-секций между собой, модуля секции с валом входного модуля (или вала газосепаратора), вала входного модуля свалом гидрозащиты двигателя осуществляется при помощи шлицевых муфт.

Соединение модулей между собой и входного модуля с двигателем - фланцевое. Уплотнение соединений (кроме соединения входного модуля с двигателем и входного модуля с газосепаратором) осуществляется резиновыми кольцами.

Для откачивания пластовой жидкости, содержащей у сетки входного модуля насоса свыше 25% (до 55%) по объему свободного газа, к насосу подсоединяется модуль насосный - газосепаратор. Он устанавливается между входным модулем и модулем-секцией. Наиболее эффективны газосепараторы центробежного типа, в которых фазы разделяются в поле центробежных сил. При этом жидкость концентрируется в периферийной части, а газ - в центральной части газосепаратора и выбрасывается в затрубное пространство.

Двигатель погружного насосного агрегата состоит из электродвигателя и гидрозащиты. Электродвигатели (рис. 2) погружные трехфазные коротко замкнутые двухполюсные маслонаполненные обычного и коррозионно-стойкого исполнения унифицированной серии ПЭДУ и в обычном исполнении серии ПЭД модернизации Л. Гидростатическое давление в зоне работы не более 20 МПа. Номинальная мощность от 16 до 360 кВт, номинальное напряжение 530¸2300 В, номинальный ток 26¸122,5 А.

1.3 Промысловый сбор и подготовка нефти, газа и воды


Поступающая из нефтяных и газовых скважин продукция не представляет собой соответственно чистые нефть и газ. Из скважин вместе с нефтью поступают пластовая вода, попутный (нефтяной) газ, твердые частицы механических примесей (горных пород, затвердевшего цемента).

Пластовая вода - это сильно минерализованная среда с содержанием солей до 300 г/л. Содержание пластовой воды в нефти может достигать 80%. Минеральная вода вызывает повышенное коррозионное разрушение труб, резервуаров; твердые частицы, поступающие с потоком нефти из скважины, вызывают износ трубопроводов и оборудования. Попутный (нефтяной) газ используется как сырье и топливо.

Технически и экономически целесообразно нефть перед подачей в магистральный нефтепровод подвергать специальной подготовке с целью ее обессоливания, обезвоживания, дегазации, удаления твердых частиц.

На нефтяных промыслах чаще всего используют централизованную схему сбора и подготовки нефти (рис.4.1). Сбор продукции производят от группы скважин на автоматизированные групповые замерные установки (АГЗУ). От каждой скважины по индивидуальному трубопроводу на АГЗУ поступает нефть вместе с газом и пластовой водой. На АГЗУ производят учет точного количества поступающей от каждой скважины нефти, а также первичную сепарацию для частичного отделения пластовой воды, нефтяного газа и механических примесей с направлением отделенного газа по газопроводу на ГПЗ (газоперерабатывающий завод). Частично обезвоженная и частично дегазированная нефть поступает по сборному коллектору на центральный сборочный пункт (ЦСП). Обычно на одном нефтяном месторождении устраивают один ЦСП. Но в ряде случаев один ЦСП устраивают на несколько месторождений с размещением его на более крупном месторождении. В этом случае на отдельных месторождениях могут сооружаться комплексные сборные пункты (КСП), где частично производится обработка нефти. На ЦСП сосредоточены установки по подготовке нефти и воды. На установке по подготовке нефти осуществляют в комплексе все технологические операции по ее подготовке. Комплект этого оборудования называется УППН - установка по промысловой подготовке нефти.

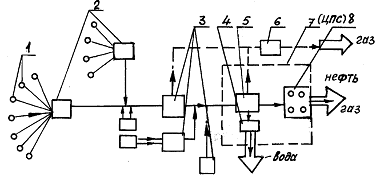

Рис. 2. Схема сбора и подготовки продукции скважин на нефтяном промысле:

1 - нефтяная скважина; 2 - автоматизированные групповые замерные установки (АГЗУ); 3 - дожимная насосная станция (ДНС); 4 - установка очистки пластовой воды; 5 - установка подготовки нефти; 6 - газокомпрессорная станция; 7 - центральный пункт сбора нефти, газа и воды; 8 - резервуарный парк

Обезвоженная, обессоленная и дегазированная нефть после завершения окончательного контроля поступает в резервуары товарной нефти и затем на головную насосную станцию магистрального нефтепровода.

УППН представляет собой небольшой завод по первичной (промысловой) подготовке нефти (т.е. дегазация, обезвоживание, обессоливание, стабилизация). В сырую нефть (рис. 4.2), поступающую по линии I, подается деэмульгатор (по линии II). Насосом 1 нефть направляется в теплообменник 2, в котором нагревается до 50 ¸ 60°С горячей стабильной нефтью, поступающей по линии III, после стабилизационной колонны 8, Подогретая нефть в отстойнике первой ступени обезвоживания 3 частично отделяется от воды и проходит через смеситель 4, где смешивается с пресной водой, поступающей по линии V, для отмывки солей, и направляется в отстойник второй ступени 5 и по линии VI в электродегидратор 6. Отделенная вода отводится по линиям IY. При необходимости улучшения степени обессоливания применяют несколько смесителей, отстойников и электродегидраторов, включенных последовательно. Обессоленная нефть насосом 14 направляется в отпарную часть стабилизационной колонны 8 через теплообменник 7. Нагрев нефти в теплообменнике 7 до 150¸1600С осуществляется за счет тепла стабильной нефти, поступающей непосредственно снизу стабилизационной колонны 8, В стабилизационной колонне происходит отделение легких фракций нефти, которые конденсируются и передаются на ГПЗ. В нижней (отпарной) и верхней частях стабилизационной колонны установлены тарелочные устройства, которые способствуют более полному отделению легких фракций. Внизу отпарной части стабилизационной колонны поддерживается более высокая температура (до 2400С), чем температура нефти, поступающей вверх отпарной части. Температура поддерживается циркуляцией стабильной нефти из нижней части стабилизационной колонны через печь 13. Циркуляция стабильной нефти осуществляется насосом 12 по линии X. В печи 13 может также подогреваться часть нестабильной нефти, которая затем подается вверх отпарной колонны по линии XI. В результате нагрева из нефти интенсивно испаряются легкие фракции, которые поступают в верхнюю часть стабилизационной колонны, где на тарелках происходит более четкое разделение на легкие и тяжелые углеводороды. Пары легких углеводородов и газ по линии VII из стабилизационной колонны поступают в конденсатор-холодильник 9, где они охлаждаются до 30°С, основная их часть конденсируется и накапливается в емкости орошения 10. Газ и несконденсировавшиеся пары направляются по линии VIII на горелки печи 13. Конденсат (широкая фракция легких углеводородов) насосом 11 и перекачивается в емкости хранения, а часть по линии IX направляется вверх стабилизационной колонны на орошение. Часто для перемещения нефти от АГЗУ до ЦСП применяют ДНС - дожимную насосную станцию, т.к. пластового давления оказывается недостаточно.

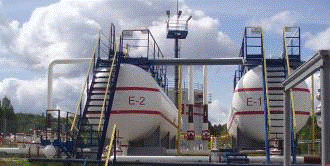

Емкости ДНС (первичная сепарация)

Насосы ДНС

На ЦСП расположены также установки по подготовке воды - УПВ, на которой вода, отделенная на УППН от нефти, подвергается очистке от частиц механических примесей, окислов железа и т.д. и направляется в систему поддержания пластового давления (ППД). В системе ППД подготовленная вода с помощью кустовых насосных станций (КНС) под большим давлением (до 20¸25 МПа) через систему трубопроводов-водоводов подается к нагнетательным (инжекционным) скважинам и затем в продуктивные пласты.

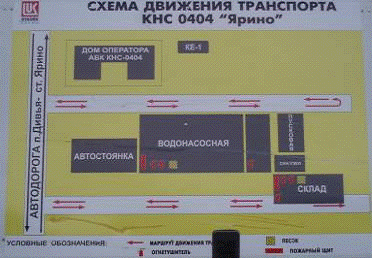

КНС

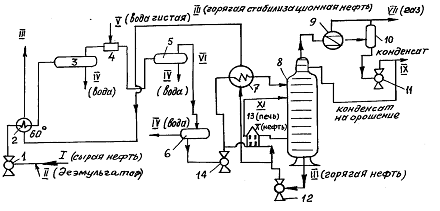

Рис. 3. Технологическая схема УППН:

1 - насос; 2 - теплообменник; 3 - отстойник (ступень обезвоживания); 4 - смеситель (с чистой водой); 5 - отстойник (1 ступени); 6 - электродегитратор; 7 - теплообменник (150 - 1600С); 8 - стабилизированная колонна (отпарная); 9 - холодильный конденсатор (до 300С); 10 - емкость орошения; 11, 12 - насос; 13 - печь; 14 - насос

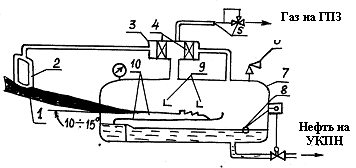

Рис. 4. Горизонтальный сепаратор с предварительным отбором газа:

1 - входной трубопровод; 2 - вилка для предварительного отбора газа; 3 - каплеуловитель (сепаратор газа); 4 - жалюзийные насадки; 5 - газопровод с регулятором давления "до себя"; 6 - предохранительный клапан; 7 - корпус сепаратора; 8 - поплавок; 9 - пеногасители; 10 - наклонные полки

Секция 1 - это секция интенсивного выделения газа из нефти. Газоводонефтяная смесь под большим давлением поступает в рабочее пространство сепаратора с увеличенным объемом. За счет резкого снижения скорости потока вода и газ отделяются от нефти и поступают: вода в нижние секции, а газ удаляется из сепаратора через верхний патрубок. Повышенный эффект сепарации обеспечивается при тангенциальном подводе газа в сепаратор. В этом случае поток газоводонефтяной смеси попадает в рабочее пространство цилиндрического корпуса сепаратора по касательной и перемещается путем вращения по стенкам корпуса, что создает оптимальные условия для отделения воды и газа, затем нефть поступает в секцию II сепаратора, где стекает под действием тяжести вниз по наклонным полкам тонким слоем. Это создает лучшие условия для выделения газа из нефти за счет снижения толщины ее слоя и увеличения времени пребывания смеси в секции II. После секции II нефть попадает в секцию III - сбора нефти. Секция IV - каплеудаления предназначена для улавливания капель жидкости, увлекаемых выходящим потоком газа.

Горизонтальные сепараторы имеют ряд преимуществ перед вертикальными: большую пропускную способность и более высокий эффект сепарации. Принцип работы горизонтальных сепараторов аналогичен вертикальным. Но за счет того, что в горизонтальных сепараторах капли жидкости падают перпендикулярно к потоку газа, а не навстречу ему, как в вертикальных сепараторах, горизонтальные сепараторы имеют большую пропускную способность.

Для повышения эффективности процесса сепарации в горизонтальных сепараторах используют гидроциклонные устройства и предварительный отбор газа перед входом в сепаратор. В гидроциклоне входящий газожидкостный поток приводится во вращательное движение, капли нефти как более тяжелые под давлением центробежной силы отбрасываются на стенки трубы, а газовая струя перемещается в корпусе сепаратора. Горизонтальный сепаратор с предварительным отбором газа отличается тем, что нефтегазовая смесь вводится в корпус сепаратора по наклонным участкам трубопровода (рис. 4). Уклон входного трубопровода 1- 10÷150. При подъеме и последующем спуске по входному трубопроводу происходит разделение жидкости и газа, и газ по газоотводящим трубкам отводится к каплеулавливателю и после этого направляется в газовод, вместе с газом, отделенным в корпусе сепаратора, направляется на ГПЗ. Обезвоживание и обессоливание нефти - взаимосвязанные процессы, т.к. основная масса солей сосредоточена в пластовой воде и удаление воды приводит одновременно к обессоливанию нефти.

Обезвоживание нефти затруднено тем, что нефть и вода образуют стойкие эмульсии типа "вода в нефти". В этом случае вода диспергирует в нефтяной среде на мельчайшие капли, образуя стойкую эмульсию. Следовательно, для обезвоживания и обессоливания нефти необходимо отделить от нее эти мельчайшие капли воды и удалить воду из нефти. Для обезвоживания и обессоливания нефти используют следующие технологические процессы: гравитационный отстой нефти, горячий отстой нефти, термохимические методы, электрообессоливание и электрообезвоживание нефти. Наиболее прост по технологии процесс гравитационного отстоя. В этом случае нефтью заполняют резервуары и выдерживают определенное время (48 ч и более). Во время выдержки происходят процессы коагуляции капель воды, и более крупные и тяжелые капли воды под действием сил тяжести (гравитации) оседают на дно и скапливаются в виде слоя подтоварной воды.

Однако гравитационный процесс отстоя холодной нефти - малопроизводительный и недостаточно эффективный метод обезвоживания нефти. Более эффективен горячий отстой обводненной нефти, когда за счет предварительного нагрева нефти до температуры 50 -700С значительно облегчаются процессы коагуляции капель воды и ускоряется обезвоживание нефти при отстое. Недостатком гравитационных методов обезвоживания является его малая эффективность.

Более эффективны методы химические, термохимические, а также электрообезвоживание и обессоливание. При химических методах в обводненную нефть вводят специальные вещества, называемые деэмульгаторами. В качестве деэмульгаторов используют ПАВ. Их вводят в состав нефти в небольших количествах от 5¸10 до 50¸60 г на 1 т нефти. Наилучшие результаты показывают так называемые неионогенные ПАВ, которые в нефти не распадаются на анионы и катионы. Это такие вещества, как дисолваны, сепаролы, дипроксилины и др. Деэмульгаторы адсорбируются на поверхности раздела фаз "нефть-вода" и вытесняют или заменяют менее поверхностно-активные природные эмульгаторы, содержащиеся в жидкости. Причем пленка, образующаяся на поверхности капель воды, непрочная, что отмечает слияние мелких капель в крупные, т.е. процесс коалесценции.

Наиболее низкое остаточное содержание воды достигается при использовании электрических методов обезвоживания и обессоливания. Электрообезвоживание и электрообессоливание нефти связаны с пропусканием нефти через специальные аппараты-электродегидраторы, где нефть проходит между электродами, создающими электрическое поле высокого напряжения (20¸30 кВ). Для повышения скорости электрообезвоживания нефть предварительно подогревают до температуры 50¸70°С. При хранении такой нефти в резервуарах, при транспортировке ее по трубопроводам, в цистернах по железной дороге или водным путем значительная часть этих углеводородов теряется за счет испарения.


В то же время легкие углеводороды являются ценным сырьем и топливом (легкие бензины). Поэтому перед подачей нефти из нее извлекают легкие низкокипящие углеводороды. Эта технологическая операция и называется стабилизацией нефти. Для стабилизации нефти ее подвергают ректификации или горячей сепарации. Наиболее простой и более широко применяемой в промысловой подготовке нефти является горячая сепарация, выполняемая на специальной стабилизационной установке. При горячей сепарации нефть предварительно подогревают в специальных нагревателях и подают в сепаратор, обычно горизонтальный. В сепаратор из подогретой до 40¸800С нефти активно испаряются легкие углеводороды, которые отсасываются компрессором и через холодильную установку и бензосепаратор направляются в сборный газопровод. В бензосепараторе от легкой фракции дополнительно отделяют за счет конденсации тяжелые углеводороды.

КСУ на УППН

Вода, отделенная от нефти на УППН, поступает на УПВ, расположенную также на ЦСП. Особенно большое количество воды отделяют от нефти на завершающей стадии эксплуатации нефтяных месторождений, когда содержание воды в нефти может достигать до 80%, т.е. с каждым кубометром нефти извлекается 4 м3 воды. Пластовая вода, отделенная от нефти, содержит механические примеси, капли нефти, гидраты закиси и окиси железа и большое количество солей. Механические примеси забивают поры в продуктивных пластах и препятствуют проникновению воды в капиллярные каналы пластов, а следовательно, приводят к нарушению контакта "вода-нефть" в пласте и снижению эффективности поддержания пластового давления. Этому же способствуют и гидраты окиси железа, выпадающие в осадок. Соли, содержащиеся в воде, способствуют коррозии трубопроводов и оборудования. Поэтому сточные воды, отделенные от нефти на УППН, необходимо очистить от механических примесей, капель нефти, гидратов окиси железа и солей, и только после этого закачивать в продуктивные пласты. Допустимые содержания в закачиваемой воде механических примесей, нефти, соединений железа устанавливают конкретно для каждого нефтяного месторождения. Для очистки сточных вод применяют закрытую (герметизированную) систему очистки.

В герметизированной системе в основном используют три метода: отстой, фильтрования и флотацию. Метод отстоя основан на гравитационном разделении твердых частиц механических примесей, капель нефти и воды. Процесс отстоя проводят в горизонтальных аппаратах - отстойниках или вертикальных резервуарах-отстойниках. Метод фильтрования основан на прохождении загрязненной пластовой воды через гидрофобный фильтрующий слой, например через гранулы полиэтилена. Гранулы полиэтилена «захватывают» капельки нефти и частицы механических примесей и свободно пропускают воду. Метод флотации основан на одноименном явлении, когда пузырьки воздуха или газа, проходя через слой загрязненной воды снизу вверх, осаждаются на поверхности твердых частиц, капель нефти и способствуют их всплытию на поверхность. Очистку сточных вод осуществляют на установках очистки вод типа УОВ-750, УОВ-1500, УОВ-3000 и УОВ-10000, имеющих пропускную способность соответственно 750, 1500, 3000 и 10000 м3/сут. Следует отметить, что установка УОВ-10000 состоит из трех установок УОВ-3000. Каждая такая установка состоит из четырех блоков: отстойника, флотации, сепарации и насосного.

Вместе с очищенной пластовой водой в продуктивные пласты для поддержания пластового давления закачивают пресную воду, полученную из двух источников: подземных (артезианских скважин) и открытых водоемов (рек). Грунтовые воды, добываемые из артезианских скважин, отличаются высокой степенью чистоты и во многих случаях не требуют глубокой очистки перед закачкой в пласты. В то же время вода открытых водоемов значительно загрязнена глинистыми частицами, соединениями железа, микроорганизмами и требует дополнительной очистки. В настоящее время применяют два вида забора воды из открытых водоемов: подрусловый и открытый. При подрусловом методе воду забирают ниже дна реки - " под руслом". Для этого в пойме реки пробуривают скважины глубиной 20-30 м диаметром 300 мм. Эти скважины обязательно проходят через слой песчаного грунта. Скважину укрепляют обсадными трубами с отверстиями на спицах и в них опускают водозаборные трубы диаметром 200 мм. В каждом случае получают как бы два сообщающихся сосуда - "река - скважина", разделенных естественным фильтром (слоем песчаного грунта). Вода из реки профильтровывается через песок и накапливается в скважине. Приток воды из скважины форсируется вакуум-насосом или водоподъемным насосом и подается на кустовую насосную станцию (КНС). При открытом методе воду с помощью насосов первого подъема откачивают из реки и подают на водоочистную станцию, где она проходит цикл очистки и попадает в отстойник. В отстойнике с помощью реагентов-коагуляторов частицы механических примесей и соединений железа выводятся в осадок. Окончательная очистка воды происходит в фильтрах, где в качестве фильтрирующих материалов используют чистый песок или мелкий уголь.

Все оборудование системы сбора и подготовки нефти и воды поставляют в комплектно-блочном исполнении в виде полностью готовых блоков и суперблоков.

2. ЦДНГ-10. Кокуйское месторождение


Мы посетили Кокуйское месторождение (г. Кунгур). Здесь находится крупнейшее газовое месторождение Пермского края. Оно находится на третьей стадии разработки (220 млн. куб.м. природного газа в год). Кокуйское месторождение имеет свой УППН, на котором находится уникальная установка по улавливанию лёгких фракций (УУЛФ).


2.1 Добывающая скважина, оборудованная установкой штангового насоса (УСШН)

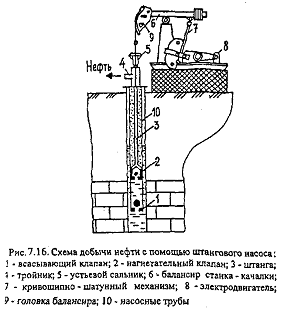

Штанговая насосная установка - комплекс оборудования для механизированной добычи жидкости через скважины с помощью штангового насоса, приводимого в действие станком-качалкой. Штанговый насос опускается в скважину ниже уровня жидкости. Состоит из цилиндра, плунжера, соединенного со штангой, всасывающих и нагнетательных клапанов. Цилиндр невставного штангового насоса опускается на колонне насосно-компрессорных труб, а плунжер - на колоне штанг внутри насосно-компрессорных труб; цилиндр вставного штангового насоса опускается вместе с плунжером на штангах и закрепляется на замковой опоре, установленной на конце насосно-компрессорных труб или на пакере; штанговый насос большого диаметра опускается целиком на колонне насосно-компрессорных труб и соединяется с колонной штанг через сцепное устройство. Существуют также: штанговые насосы с подвижным цилиндром и неподвижным плунжером. С двумя степенями сжатия (для откачки сильно газированной нефти), с двумя цилиндрами и плунжерами (для одновременной откачки из двух горизонтов), с камерой разрежения (для высоковязкой нефти) и другие. Штанги (металлические стержни с резьбовыми головками) соединяются в колонну с помощью муфт. Длина штанги 8-10 м, диаметр 12,7-28,6 мм. Используют также полые неметаллические (стеклопластик) штанги или непрерывные колонны штанг, наматываемые при подъеме на барабан. Длина колонны до 2500 м. При длине свыше 1000 м колонна штанг делается ступенчатой, с увеличивающимся кверху диаметром для уменьшения массы и достижения равнопрочности.

Станок-качалка преобразует вращение вала двигателя в возвратно-поступательное движение, передаваемое колонне штанг через гибкую (канатную, цепную) подвеску и полированный шток. Применяются в основном механические редукторно-кривошипные, балансирные (одно- и двухплечевые) и безбалансирные. А также башенные и гидравлические станки-качалки. Максимальная длина хода точки подвеса штанг 1-6 м (башенные до 12 м), максимальная нагрузка 1-20 тс, частота холла в минуту от 5 до 15. Используют электрические реже газовые двигатели (на нефтяном газе от скважины) мощностью до 100 кВт.

Станция управления штанговой насосной установкой обеспечивает пуск. Установку, защиту от перегрузок, а также периодическую работу. Дополнительное оборудование штанговой насосной установки: якорь для предотвращения перемещений нижнего конца насосно-компрессорных труб; хвостик - колонна насосно-компрессорных труб малого диаметра (25-40 мм) ниже насоса для выноса воды; газовые и песочные якоря для защиты насоса от попадания свободного газа и абразивных механических примесей; штанговые протекторы (полимерные или с катками) для уменьшения износа труб и штанговых муфт в наклонных скважинах; скребки на штангах для удаления парафиновых отложений с насосно-компрессорных труб; динамограф, показывающий зависимость нагрузки от перемещения точки подвеса штанг, для технической диагностики узлов штанговой насосной установки.

Продукция скважины (нефть, вода, рассол) подается на поверхность по насосно-компрессорным трубам, обсадной колонне либо по полным штангам. Производительность при постоянной откачке до 300 м3/сут, при меньших дебитах применяется периодическая добыча нефти.

В УШСН наиболее ответственное и слабое звено-колонна насосных штанг - проводник энергии от привода, расположенного на поверхности. В связи с этим разработаны насосные установки с переносом привода (первичного двигателя) в скважину к насосу. К ним относятся установки погружных центробежных, винтовых и диафрагменных электронасосов. Электроэнергия в этом случае подается по кабелю, закрепленному на НКТ. Имеются глубинные насосы, например, гидропоршневые, струйные, которые используют энергию потока рабочей жидкости, подготовленной на поверхности и подаваемой в скважину по трубопроводу (НКТ).



.2 Газовая скважина. Газокомпрессорная станция

Существенное отличие физических свойств газа от физических свойств нефти, выражается, главным образом, в его незначительной плотности, высокой упругости, значительно меньшей вязкости, определяет специфику разработки газовых и газоконденсатных месторождений, заключающуюся в том, что газ добывают, в основном, фонтанным способом. При этом сложная и протяженная система газоснабжения от залежи до потребления полностью герметична и представляет собой единое целое.

Газовые месторождения разделяют на чисто газовые месторождения и газоконденсатные. На газовых месторождениях из скважин поступает чистый газ (природный газ) вместе с небольшим количеством влаги и твердыми частицами механических примесей. Природный газ состоит в основном из легкого углеводорода - метана (94¸98%), не конденсирующегося при изменении пластового давления.

В состав газоконденсатных месторождений входит не только легкий углеводород парафинового ряда - метан, но и более тяжелые, углеводороды при изменении пластового давления переходящие в жидкое состояние, образуя так называемый конденсат. Вместе с газом и конденсатом с забоя скважин поступает вода и твердые частицы механических примесей. Такие газы называются кислыми. На отдельных месторождениях вместе с газом из скважин поступает достаточно большое количество ценных инертных газов (в основном, гелия).

Основной метод добычи газа и газового конденсата - фонтанный, так как газ в продуктивном пласте обладает достаточно большой энергией, обеспечивающей его перемещение по капиллярным каналам пласта к забоям газовых скважин. Как и при фонтанном способе добычи нефти, газ поступает к устью скважины по колонне фонтанных труб.

Добычу газа ведут из одного пласта (однопластовые месторождения) и из двух и более пластов (многопластовые месторождения).

Оптимальный диаметр фонтанных труб определяют, исходя из двух критериев: максимального выноса с забоя скважин на поверхность твердых и жидких примесей газа и минимума потерь давления в трубах при заданном дебите газовой скважины. Вынос твердых частиц с забоя скважины с потоками газа обеспечивается в том случае, если скорость восходящего потока в скважине превысит критическую скорость, при которой твердые частицы еще будут находиться во взвешенном состоянии в потоке газа.

Оборудование устья и забоя газовых скважин, а также конструкция газовой скважины практически аналогичны нефтяным скважинам.



Газовая скважина и «метанольница»

Эксплуатация газовых скважин связана с необходимостью обеспечения заданного дебита газа и газового конденсата. Это зависит во многом от состояния призабойной зоны скважины, степени ее обводненности, наличия в составе газа и конденсата агрессивных компонентов (сероводорода, углекислого газа) и других факторов, среди которых важное значение имеет число одновременно эксплуатируемых продуктивных пластов в одной скважине.

При значительных пескопроявлениях продуктивного пласта на забое скважины образуются малопроницаемые для газа песчаные пробки, существенно снижающие дебит скважин. Например, при равенстве проницаемостей пласта и песчаной пробки дебит скважин составляет всего 5% дебита скважины газа незасоренной скважины. Основные задачи, решаемые при эксплуатации газовых скважин с пескопроявлениями на забое: с одной стороны, предотвращение образования песчаных пробок за счет ограничения дебита скважин; с другой стороны, выбор такого дебита скважины, при котором обеспечивался бы вынос частиц песка, проникающих на забой, на поверхность, к устью скважины. Наконец, если снижение дебита скважины для предотвращения образования песчаных пробок окажется намного меньше потенциального дебита скважины, то необходимо решать вопрос о защите призабойной зоны скважины от попадания песка и образования песчаных пробок с сохранением высокого дебита скважины. В последнем случае для защиты забоя скважины от попадания песка устанавливают различные фильтры: с круглыми отверстиями, щелевые и проволочные. Первые два вида фильтров представляют собой отрезки труб с круглыми отверстиями диаметром 1,5 - 2 мм или с продолговатыми отверстиями типа щелей. Проволочные фильтры - это обрезки труб с круглыми крупными отверстиями, обмотанные проволокой с малым шагом навивки. Применяют также закрепление слабых пород призабойной зоны пласта для предотвращения их разрушения и засорения забоя скважины. Для этого в скважину закачивают водные суспензии различных смол (фенольно-формальдегидных, карбамидных и др.). При этом в пласте смола отделяется от воды и цементирует частицы песка, а вода заполняет капиллярные каналы и удаляется из них при освоении скважин. Для удаления песчаных пробок применяют также промывку скважин.

При эксплуатации газовых скважин в условиях обводнения призабойной зоны следует учитывать такие отрицательные последствия, как снижение дебита скважины, сильное обводнение газа, а значит, и большой объем его сепарации на промыслах для отделения воды, опасность образования большого объема кристаллогидратов и др. В связи с этим необходимо постоянное удаление воды из призабойной зоны скважины.

Применяют периодическое и непрерывное удаление влаги из скважины. К периодическим методам удаления влаги относят: остановку скважины (периодическую) для обратного поглощения жидкости пластом; продувку скважины в атмосферу или через сифонные трубки; вспенивание жидкости в скважине за счет введения в скважину пенообразующих веществ (пенообразователей). К непрерывным методам удаления влаги из скважины относят: эксплуатацию скважин при скоростях выходящего газа, обеспечивающих вынос воды с забоя; непрерывную продувку скважин через сифонные или фонтанные трубы; применение плунжерного лифта; откачку жидкости скважинными насосами; непрерывное вспенивание жидкости в скважине. Выбор метода удаления влаги зависит от многих факторов. При малых дебитах газа из скважины достаточно применение одного из периодических методов удаления влаги, а при больших дебитах - одного из непрерывных методов. Широко применяется относительно недорогой и достаточно эффективный метод введения в скважину веществ - пенообразователей. В качестве пенообразователей используют поверхностно-активные вещества (ПАВ) - сильные пенообразователи - сульфанол, синтетические моющие порошки (" Кристалл", "Луч") и др. Вспененная жидкость имеет значительно меньшую плотность и легко выносится на поверхность с потоком газа.

При добыче кислых газов главное - защита обсадных и фонтанных труб и оборудования от агрессивного действия сероводорода и углекислого газа. Для защиты труб и оборудования от коррозии разработаны различные методы: ингибирование с помощью веществ - ингибиторов коррозии; применение для оборудования легированных коррозионно-стойких сталей и сплавов; применение коррозионно-стойких неметаллических и металлических покрытий, использование электрохимических методов защиты от коррозии: использование специальных технологических режимов эксплуатации оборудования.

Наибольшее применение в практике эксплуатации газовых скважин при добыче кислых газов для защиты от коррозии нашли ингибиторы, т.е. вещества, при введении которых в коррозионную среду скорость коррозии значительно снижается или коррозия полностью прекращается.

Схемы ввода ингибиторов: а) инжекция ингибиторов в межтрубное пространство; б) закачка ингибиторов непосредственно в пласт; в) введение ингибиторов в твердом состоянии. В межтрубное пространство ингибитор инжектируют с помощью специальной дозаторной установки. Ингибитор в строго дозированном количестве под действием силы тяжести постоянно подается в межтрубное пространство, поступает на забой скважины и потоком газа по фонтанным трубам выносится на поверхность. Наличие в потоке газа с агрессивными компонентами ингибитора позволяет снизить скорость коррозии и заметно ослабить ее опасные последствия. Для борьбы с сероводородной коррозией эффективно вводить ингибиторы непосредственно в пласт. Ингибиторы в пласты закачивают с помощью цементировочных агрегатов под давлением один раз за время от 3 до 12 мес. Однако, при закачке ингибиторов непосредственно в пласты необходимо принимать меры, предотвращающие загрязнение капиллярных каналов пласта.

Для изготовления подземного оборудования (пакеры, циркуляционные и предохранительные клапаны и др.) используют легированные коррозионно-стойкие стали. В отдельных случаях для фонтанных и обсадных труб применяют алюминиевые сплавы - дуралюмины Д16Т, Д16АТ, хромистые нержавеющие стали марок 2Х13, 1Х13, Х 13, Х 9М, X 8.

При протекторной защите фонтанных и обсадных труб последние контактируют с пластинами из более электроотрицательных металлов (магния, цинка). В этом случае коррозионному разрушению подвергаются не стальные трубы, а более отрицательные металлы анода. Если для защиты труб и оборудования применяют катодную защиту, то от источника постоянного тока (катодной станции) на трубы или оборудование подают отрицательный потенциал, а на рядом расположенный отрезок трубы (анод) - положительный потенциал, что приводит к разрушению анода и к сохранению без разрушения катода, т.е. металла труб или оборудования.

Эксплуатацию многопластовых газовых и газоконденсатных месторождений ведут двумя способами: 1) на каждый пласт бурят свои скважины (дорогой способ); 2) извлечение газа из двух и более пластов выполняют одной скважиной.

При эксплуатации газовых скважин может быть осложнение - гидратообразование. Пары воды конденсируются и скапливаются в скважине и газопроводах. При определенных условиях каждая молекула углеводородного газа (метан, этан, пропан, бутан) способна связать 6-17 молекул воды, например: СН42О; С2Н82О; С3Н8, 17Н2О. Таким образом, образуются твердые кристаллические вещества, называемые кристаллогидратами. По внешнему виду гидраты напоминают снег или лед. Это устойчивые соединения, при нагревании или понижении давления, быстро разлагающиеся на газ и воду.

Образовавшиеся гидраты могут закупорить скважины, газопроводы, сепараторы, нарушить работу измерительных приборов и регулирующих средств.

Борьба с гидратами, как и с любыми отложениями, ведется, в направлениях их предупреждения и ликвидации. Следует всегда отдавать предпочтение методам предупреждения гидратообразования. Если безгидратный режим не возможен, то применяются ингибиторы гидратообразования: метиловый спирт СН3ОН (метанол), хлористый кальций, гликоли (этиленгликоль, ди- и триэтиленгликоль).

2.3 Нагнетательная скважина

Скважина нагнетательная- предназначенная для нагнетания воды (газа) либо в законтурные зоны (газовую шапку) нефтяных залежей при осуществлении поддержания пластового давления, либо в определённую систему на нефтеносной площади при вторичных методах добычи нефти. В отличие от добывающих скважин, в которых производится отбор пластового флюида, в нагнетательные скважины закачивается жидкость (вода), таким образом обеспечивая замещение пластового флюида в коллекторе.



3. ЦДНГ-11. Уньвинское месторождение

месторождение нефть газ скважина

Мы посетили Уньвинское месторождении (г. Березники). Это одно из самых больших месторождений. Характеризуется малой обводненностью (50%), малым содержанием парафина (3%). Нефть бессернистая и маловязкая (плотность 0.82).

Уньвинское месторождение открыто в 1980 г., в промышленной эксплуатации находится с 1983 г. Месторождение имеет сложное геологическое строение и включает в себя 4 поднятия: собственно Уньвинское, Палашерское, Юго-Восточное и Восточное.

Максимальный уровень годовой добычи нефти в 1993 году - 1316,8 тыс. т. Всего с начала эксплуатации из недр месторождения извлечено 19459 тыс. т, текущий коэффициент извлечения нефти достиг 0,203. За 2002 год добыто 1020 тыс. т нефти при обводненности добываемой продукции - 23,0%.

Закачка воды с целью ППД начата в 1984 году. Всего с начала заводнения в продуктивные пласты было закачано 36754 тыс. м3, суммарная компенсация отбора закачкой - 109,7%. За 2002 год закачано 1983 тыс. м3 воды.

На 01.01.2003 г. эксплуатационный фонд скважин составил 279 добывающих (из них 248 дают продукцию) и 81 нагнетательную (из них 50 под закачкой).

К настоящему времени на Уньвинском месторождении осуществлено нефтепромысловое обустройство с внедрением герметизированной системы сбора, транспорта и первичной подготовки нефти, газа и воды в соответствии с РД 39-0148311-605-86.

Нефти Уньвинского месторождения по своим физико-химическим свойствам относятся к легкому типу, маловязкие. По товарной характеристике нефти малосернистые и сернистые, смолистые, парафинистые. Радиоактивность нефти не превышает фоновых значений.

Бурение существующих скважин осуществлялось наклонно-направленным способом с размещением в кустах. Всего на месторождении пробурено 48 кустов с расположением на каждом кусте от 2 до 18 скважин.

Продукция скважин куста под давлением, развиваемым скважинными насосами по выкидным трубопроводам поступает на автоматизированную групповую замерную установку (АГЗУ) типа «Спутник», где поочередно производится замер дебита скважин. АГЗУ располагаются на каждом кусте.

Газожидкостная смесь с АГЗУ поступает по нефтегазосборным трубопроводам диаметром 100¸300 мм на центральный пункт сбора «Уньва».

Газ 1 ступени сепарации с ДНС-1 под собственным давлением транспортируется по газопроводу диаметром 200 мм на ГКС «Уньва».

На ЦПС «Уньва» поступает также продукция скважин Сибирского и Архангельского месторождений. Сборный пункт «Уньва» в настоящее время работает в следующем режиме: прием промысловой продукции скважин - двухступенчатая сепарация - насосная откачка на внешний транспорт на установку подготовки нефти.

Нефтяная эмульсия откачивается по существующему нефтепроводу диаметром 300 мм до точки врезки в нефтепровод «Верхний Геж - Каменный Лог» и далее совместно с нефтью других месторождений ряда нефтедобывающих предприятий на УППН «Каменный Лог» для подготовки до товарных кондиций. Отсепарированный на ЦПС «Уньва» газ подается на компрессорную станцию ГКС «Уньва», где винтовыми компрессорами типа ЭВКГ дожимается до давления 0,7 МПа и транспортируется по газопроводу диаметром 500 мм на ГКС «Каменный Лог» и далее на ГПЗ. Газ концевой ступени сепарации сжигается на факеле.

В связи с дальнейшим ростом обводненности месторождения предусматривается реконструкция существующего ЦПС «Уньва», так как существующая в настоящее время установка предварительного сброса пластовой воды на ПС не выполняет свои функции - сброс пластовой воды и первичная подготовка продукции скважин.

Продукция скважин от АГЗУ, а также нефтяная эмульсия от ДНС-1 и ДНС «Сибирь» поступают в нефтегазосепараторы УПСВ «Уньва», в которых при давлении 0,25 МПа происходит частичное разгазирование поступающего на установку сырья.

Отсепарированная нефть насосами подается в подогреватели нефти, где нагревается в осенне-зимний период до 15 °С. Из подогревателя нефтяная эмульсия поступает в отстойники, в которых происходит обезвоживание нефти до остаточного содержания пластовой воды - 5% масс.

Далее обезвоженная нефть направляется на концевую сепарационную установку (КСУ), где при давлении 0,108 МПа происходит концевая ступень сепарации. Затем нефть через узел замера отводится в резервуар РВС-3000, откуда насосами внешнего транспорта подается на УППН «Каменный Лог» для подготовки до товарных кондиций.

Выделившаяся в отстойниках пластовая вода поступает в систему водоподготовки и используется в системе ППД.


Для интенсификации процесса обезвоживания нефтяной эмульсии в систему перед сепараторами подается реагент-деэмульгатор. Выделившийся в сепараторах газ используется как топливный для подогревателей нефти, оставшийся газ через узел учета подается на существующую ГКС «Уньва» и компрессорами транспортируется на ГКС «Каменный Лог». После реконструкции в составе УПСВ будут частично использованы существующие сооружения. Производительность УПСВ «Уньва» после реконструкции составит 7,5 тыс. м3/сут. по жидкости. В настоящее время на Уньвинском нефтяном месторождении имеются системы технического и хозяйственно-питьевого водоснабжения. Источником технического водоснабжения является производственный водозабор на реке Уньве производительностью 10 тыс. м3/сут., вода из которого по водоводу диаметром 219 мм подается на существующую площадку ЦПС и расходуется на нужды заводнения, пожаротушения и производственные цели. Источником хозяйственно-питьевого водоснабжения служат подземные воды от 7 существующих артезианских скважин (водозабор «Уньва - Романово»).


На площадке ЦПС имеется система пожаротушения, состоящая из резервуара противопожарного запаса воды (V=3000 м3); подземных стальных емкостей для хранения противопожарного запаса воды; противопожарной насосной станции с двумя насосами; противопожарного кольцевого водопровода с пожарными гидрантами; подземных стальных емкостей для хранения раствора пенообразователя; склада пожинвентаря, где хранятся мотопомпы, огнетушители, пеногенераторы, пожарные стволы. Существующие нефтяные резервуары оборудованы стационарно установленными пеногенераторами. Кроме того, вблизи площадки ЦПС находится пождепо на две автомашины.

Для закачки в продуктивные пласты сбора и утилизации пластовых вод Уньвинского месторождения построены следующие сооружения:

·      резервуары-отстойники для предварительной очистки пластовой воды V=3000 м3 - РВС №№5, 6;


·      насосная станция очищенных и неочищенных стоков (НОНС);

·        сооружения по закачке воды в систему ППД

Также нам довелось увидеть работу бригады КРС. Нам показали прибор для глубинного замера давления в области забоя. Этот прибор крепится вблизи насоса и не требует остановки работы скважины для замера давления, заряд обеспечивает 5-ти летнюю бесперебойную работу.

Заключение

В процессе учебно-промысловой практики мы познакомились с основами нефтегазопромыслового дела, и теперь имеем более полное представление о сфере деятельности инженера-нефтяника. Нами были изложены основные сведения о месторождениях нефти и газа, способах их формирования, разведке. Описано оборудование для обустройства месторождений и добычи нефти и газа. Приведены основные данные по обустройству месторождений и о методах подготовки нефти и газа к дальнейшему транспорту.

Список литературы

1.   Коршак А.А., Шаммазов А.М. Основы нефтегазового дела. Дизайн Полиграф Сервис. Уфа 2005 г.

2.       Муравьев В.М. Справочник мастера по добыче нефти. М.; «Недра» 1985г.

.        Антонова Е.О. Основы нефтегазового дела. М.; «Недра» 2003 г.

.        Муравьев В.М. Эксплуатация нефтяных и газовых скважин. М.; «Недра» 1973 г.
