Министерство образования и науки Российской Федерации

Федеральное агентство по образованию РФ

Государственное образовательное учреждение высшего профессионального образования

Якутский государственный университет им М.К. Аммосова

Биолого-географический факультет

Кафедра экологии

Дипломная работа

Ландшафты полигонально-валиковой южной субарктической тундры долины реки Анабар

(опыт применения ГИС технологий и модели организации информации)

Якутск 2012г.

ВВЕДЕНИЕ

В соответствии с региональной (или индивидуальной) трактовкой ландшафт понимается как конкретный индивидуальный природно-территориальный комплекс, как неповторимый комплекс, имеющий географическое название и точное положение на карте, отличающийся закономерным сочетанием компонентов (рельефа, климата, растительности и др.) и морфологических частей (фаций, урочищ, местностей), а также особенностями сочетаний и характером взаимосвязей с более низкими территориальными единицами

Целью дипломной работы является участие в структурировании ландшафтов полигонально-валиковой южной субарктической тундры долины реки Анабар на базе данных дистанционного зондирования Земли в сочетании с данными полевых работ и с использованием геоинформационных технологий.

Для достижения цели были поставлены следующие задачи:

1.   Провести обзор природной обстановки территории долины реки Анабар, определить границы полигонально-валиковой южной субарктической тундры, применяя ГИС технологии.

2.       Произвести сбор первичных данных по выбранному региону на основе ранее изданных работ по исследованию компонентов ПТК.

.        Произвести полевой сбор первичных данных по изучаемой территории.

Новые технологии и новые источники для составления карты ландшафтов, наличие сведений о ландшафтах долины позволяют приступить к работе по ее составлению. Но в то же время, несмотря на относительную простоту и перспективность ГИС- технологий, подобных карт по районам Якутии не так уж и много.

Глава 1. Физико-географическая характеристика района исследования

.1 Географическое положение

На территории Республики Саха (Якутия) площадь тундровой зоны значительная. Ключевой участок выбран вблизи посёлка Юрюнг-Хая в долине реки Анабар.

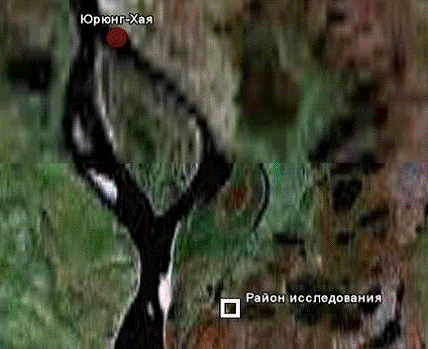

Республика Саха (Якутия), окрестность в районе долины реки Анабар, центр участка с координатами 720 852551 с.ш., 1130153687 (условное название «Юрюнг-Хая»).

Небогатое видовое разнообразие животных и растительных сообществ, проживающих в долине реки Анабар, а также суровые климатические условия территории обуславливают чрезвычайную шаткость экологических отношений в регионе. Данная территория быстро реагирует на изменения во внешней среде, что позволяет на отдельно взятых участках - полигонах, построить полноценное информационное моделирование для наблюдения за экологическим состоянием среды.

1.2 Геологическое строение и рельеф

Территория Якутии принадлежит к двум крупнейшим тектоническим структурам - Сибирской платформе и Верхояно-Чукотской области мезозойской складчатости. Строение рельефа, характер и условия залегания горных пород на ней неоднородны. На Сибирской платформе развиты плоскогорья, пластовые плато и равнины. Западная часть Якутии относится к Среднесибирскому плоскогорью, на севере которого расположено Анабарское плато (до 905 м). Вдоль побережья моря Лаптевых простирается Северо-Сибирская низменность. Ее абсолютные отметки преимущественно менее 100 м и лишь в районах распространения холмисто-ледникового рельефа достигают 150-200 м.

Согласно мерзлотно-ландшафтному районированию, проведенному под руководством академика П.И. Мельникова (1991) исследуемая территория находится в пределах Анабаро-Оленекской озерно-термокарстовой провинции сплошного распространения многолетнемерзлых пород в пределах тундровой зоны Среднесибирской физико-географической страны

1.3 Климат

Климатические особенности региона определяются ее географическим положением на северо-востоке Азии и Восточной Сибири. Все районы этого региона с резко-континентальным климатом. С возрастанием широты увеличиваются различия между притоком солнечного тепла зимой и летом. Большие различия между зимними и летними температурами воздуха обусловлены сильным переохлаждением подстилающей поверхности зимой и сильным прогреванием ее летом.

По климатическому районированию Якутия делится на 2 зоны: арктическую, субарктическую (Витвицкий, 1965; Справочник.., 1973; Атлас.., 1989; Сивцева и др., 1990).

Арктическая климатическая зона отличается большим различием в продолжительности солнечного освещения зимой и летом (полярные ночи и полярные дни). Климат арктического района характеризуется резко выраженной континентальностью и суровостью. Большое влияние оказывает близость Северного Ледовитого океана. Продолжительность холодного периода длится 9 месяцев.

Южная граница субарктической зоны проходит севернее р. Вилюя и от устья р. Алдана на юго-восток. Здесь отмечаются самые низкие температуры воздуха. В пределах этой зоны выделяют три района: Оленекский, Яно-Индигирский и Колымский.

Оленекский район занимает северо-восток Среднесибирского плоскогорья. Климат отличается выраженной континентальностью - с холодным продолжительным зимним и коротким летним периодами. Сезон с температурами ниже 0˚С длится 6-7,5 месяцев.

Таблица 1 Некоторые характеристики климатических зон Якутии

Благодаря резко выраженному антициклональному режиму погоды в холодный период зима на большей части территории Якутии сухая и малоснежная. Как летом, так и зимой наиболее интенсивная циклоническая деятельность характерна для западной и южной частей территории региона. Среднее годовое количество осадков на всей территории Якутии равно 290 мм (Сивцева и др., 1990) (табл.1). Из годового количества выпадающих осадков на холодный период (ноябрь - март) приходится примерно 20-25%, а на теплый (апрель - октябрь) 75-80% годовой суммы. Минимум осадков наблюдается на большей части территории в феврале - марте.

На Оймяконском нагорье, Черском плоскогорье и в районе Верхоянска в марте - апреле. На островах и морских берегах - в январе - марте. Максимум осадков приходится на июль - август.

В среднем за год на территории региона выпадает осадков в твердом виде от 25% на юге до 50% на островах; жидких осадков от 30% на островах до 70% на юге; смешанных - от 5-6% в центральных районах до 16-17% на островах. Ввиду незначительного количества осадков, выпадающих зимой, снежный покров на подавляющей территории имеет небольшую мощность. Число дней со снежным покровом на территории колеблется в пределах от 200-210 на юге Якутии до 250 в тундровой зоне. На островах и побережье оно составляет около 260-280 дней. На территории Якутии годовое число пасмурных дней по общей облачности колеблется в пределах 120-180 дней. Наименьшее число пасмурных дней (120-130) отмечается на Центральноякутской равнине и в районе Верхоянска, наибольшее (160-180) - на островах и побережье северных морей. В тундровой и лесотундровой зонах, а также на юге Якутии число пасмурных дней колеблется в пределах 150-160 дней, на остальной части территории республики - в пределах 130-150 дней. В холодный период года на большей части территории в местах с соответствующими формами рельефа и другими физико-географическими условиями, способствующими застою холодного воздуха, при температуре -42°С и ниже образуются морозные (ледяные) туманы. Они возникают из-за дополнительного поступления в воздух влаги в результате сжигания топлива и другой производственно-бытовой деятельности человека.

Геологическая история развития региона, палеоклиматические и современные климатические условия способствуют развитию многолетнемерзлых пород, которые распространены по всей Якутии (Качурин, 1965). Характер распространения и другие особенности мерзлой толщи в общих чертах отражают широтную географическую зональность, в горных районах - высотную поясность. Возраст многолетней мерзлоты в Якутии в основном составляет от 300 тысяч до 1 миллиона лет. Лишь в районах островной мерзлоты он снижается до 10 тысяч лет и менее.

1.4 Почвенный покров

Почвы региона (Якутия) образовались в условиях резко-континентального засушливого климата и развития сплошной многолетнемерзлой толщи, залегающей на небольшой глубине. Эти основные факторы формируют тепловой, водный и воздушный режимы почвы и круговорот веществ (Зольников, 1965). Специфику мерзлотных почв обусловливают криогенные процессы. Наиболее ярко они проявляются в трещино- и пятнообразовании, деструкции, формировании пучинно-бугоркового или трещинно-полигонального микрорельефа, термокарста, солифлюкции и т. д.

Территория тундровой зоны занимает порядка 13% от площади региона и простирается от Таймырского полуострова до Чукотки сравнительно узкой полосой вдоль шлейфов моря Лаптевых и Восточно-Сибирского моря, где господствуют мерзлотные тундровые почвы разной степени оглеенности (Еловская и др., 1979).

На изучаемом ключевом участке территории развиты аллювиальные ландшафты, которые по сложившимся мерзлотно-ландшафтным условиям характеризуются наличием пойменных, надпойменных и межаласных типов местности. В связи с этим на исследуемой территории сформировались в условиях развития полигонально-трещиноватого микрорельефа тундровые глеевые и тундровые перегнойно-глеевые почвы. В окрестностях поселка Юрюнг-Хая на небольших участках пятен под растительными группировками из бескильницы ползучей, звездчатки приземистой и вейника щучковидного сформированы мерзлотные маршевые дерново-глеевые почвы.

Пойменный и низко-террасовый тип местности в условиях полигонально-валикового микрорельефа характеризуется наличием мерзлотных аллювиально-глеевых и тундровых перегнойно-глееватых почв.

В целом почвенный покров исследуемой территории характеризуется маломощным оглееным, переувлажненным почвенным профилем, криотурбированным перемешиванием почвенной массы, большим содержанием слаборазложившейся органики, слабокислой или нейтральной реакцией почвенной среды. Непосредственно на территории пос. Юрюнг-Хая и исследуемом полигоне почвы представлены тремя типами: мерзлотными тундровыми, маршевыми и мерзлотными аллювиальными, каждый из которых имеет ряд подтипов.

1.5 Растительность

Растительный покров тундровой зоны, в целом, описан достаточно хорошо. Имеются достаточно хорошие работы по всем регионам исследования. Обобщающими работами по регионам можно назвать работы Б.А. Юрцева (1974, 1981); В.Д. Александровой (1977); В.И. Перфильева, Л.В. Тетерина, Н.С. Карпов, 1991; Н.В. Матвеевой (1994, 1998); М.Ю.Телятников, (2005, 2008, 2009а,б, 2010а-г); А.В.Беликович, А.В.Галанин, О.М.Афонина, И.И.Макарова (2006).

Растительность Якутии, как и любого обширного района, весьма неоднородна (рисунок 1).

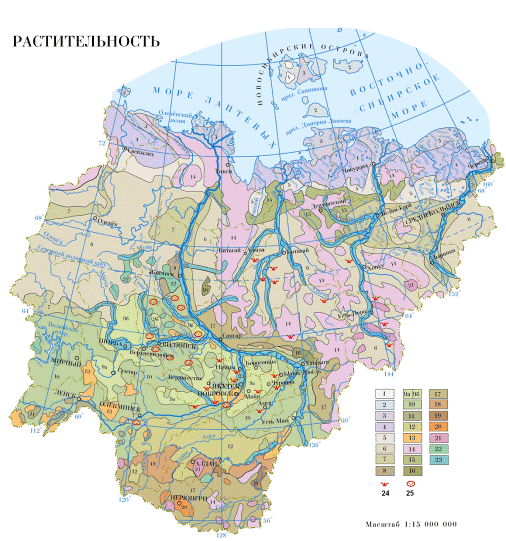

Рисунок 1. Карта растительности Якутии (Атлас.., 1981).

Условные обозначения

РАСТИТЕЛЬНОСТЬ РАВНИН:

Тундровая растительность - 1) арктические пустыни и полупустыни; 2) арктические моховые тундры и тундроболота; 3) субарктические моховые тундры и тундроболота; 4) субарктические кустарниковые моховые и лишайниковые тундры

Таежная растительность: притундровые редколесья - 5) лиственничные редколесья моховые в сочетании с тундрами и тундроболотами. Северотаежные редкостойные леса 6) предгорные лиственничные зеленомошно-лишайниковые, кустарничковые зеленомошно-лишайниковые в сочетании с ерниками; 7) лиственничные кустарничково-моховые в сочетании с болотами и мелкодолинными лугами; 8) лиственничные кустарничково-лишайниковые в сочетании с зарослями кедрового стланика и сосняками. Среднетаежные леса. Лиственничные: 9) а - разнотравно-брусничные в сочетании с аласами; б - разнотравно-брусничные и брусничные; 10) лиственничные кустарничковые и зеленомошные в сочетании с мелкодолинными лугами; 11) лиственничные с примесью ели и кедра бруснично-зеленомошные; 12) предгорные лиственничные кустарничковые и зеленомошные; предгорные лиственничные с сосной, кустарничковые зеленомошные в сочетании с сосновыми даурско-рододендроновыми брусничными лесами; 13) сосновые толокнянковые и брусничные.

Растительность гор. Горнотундровая растительность. 14) лишайниковые каменистые пустыни, зеленомошные и лишайниковые горные тундры; Горнотаежная растительность. Притундровые редколесья - 15) лиственничные редколесья моховые в сочетании с горными тундрами с ерником. Северотаежные редкостойные леса. 16) лиственничные редкостойные моховые и лишайниковые в сочетании с зарослями кедрового стланика. Среднетаежные леса - 17) лиственничные кустарничковые зеленомошные леса; 18) лиственничные с примесью ели, реже кедра и березы каменной, зеленомошные леса в сочетании с зарослями кедрового стланика; 19) лиственничные с примесью ели аянской зеленомошные леса в сочетании с аянскими ельниками и каменноберезняками; 20) сосновые с кедровым стлаником и рододендроном даурским брусничные леса; 21) заросли кедрового стланика кустарничково-лишайниковые.

Болота: 22) травяные болота в сочетании с лиственничными рединами.

Растительность речных долин: 23) долинные леса в сочетании с лугово-болотными и лугово-степными комплексами; 24) участки степной растительности; 25) разреженная травянистая растительность на незакрепленных песках (тукуланах)

На территории республики четко проявляется широтная зональность и меридиональные изменения. На 40% территории, занятой горными сооружениями, хорошо выражена высотная поясность. Кроме современных физико-географических условий на характер растительности наложили отпечаток различия в возрасте регионов, особенно - сложные процессы четвертичного периода. Многообразные антропогенные воздействия также сказались на особенностях растительного покрова, вызвав появление пирогенных, пасторальных, техногенных и прочих вторичных группировок.

На территории республики распространены две группы типов растительности: арктическая, которая занимает четверть общей территории Якутии, и бореальная, занимающая остальную площадь (Андреев, 1989). Ниже приведена характеристика только арктической растительности.

Арктические тундры простираются вдоль побережья Ледовитого океана, а также занимают прилегающие к побережью острова (северная половина о-ва Бол. Бегичев, о-ва Новосибирского архипелага). Вся территория представляет собой плоскую низменную равнину с малыми абсолютными высотами от 60 до 100 м, с многочисленными озерами. Общая площадь, занимаемая арктическими тундрами, небольшая - 2,4% от всей площади (Основные .., 1987).

Сведения о растительности и флоре арктических тундр отдельных районов Якутии имеются в многочисленных работах (Сочава, 1933, 1934; Городков, 1956; Картушин, 1963; Александрова, 1961, 1962, 1963, 1970; Сафронова, 1980, 1982; Сумина, 1976; Перфильева, Рыкова, 1975;0, 1985; Растительный.., 1985; Николин, 1986; Основные.., 1987; Перфильева и др., 1991; Егорова и др., 1991). Растительный покров арктических тундр Якутии весьма мозаичен. В зависимости от характера мелких, в основном мерзлотных форм рельефа (булгунняхи, байджарахи, бугорки, западины, пятна голого грунта) изменяется степень увлаженности, оснеженности, защищенности от ветров, температурный режим). Тундры имеют хорошо выраженный бугорковый или пятнистый, криогенный нанорельеф. Для арктических тундр характерно сочетание мелкобугорковых пятнистых и полигональных мелкотравных тундр. Полигональные тундры занимают более 20% территории, а под полигональные болота и прибрежную растительность водоемов приходится до 70% (Скрябин, Караваев, 1991).

Флора арктических тундр (Городков, 1956; Александрова, 1963; Сафронова, 1980; Матвеева, 1980; Егорова и др., 1991) насчитывает более 270 видов сосудистых растений, мхов - 116, лишайников - 199. Основное ядро флоры составляют умеренно арктические и арктоальпийские циркумполярные и сибирские виды. Главное диагностическое отличие арктических тундр - полное отсутствие кустарников, особенно березки тощей (Betula exilis) и эпизодическое участие кустарниковых ив (почти стелющиеся формы Salix glauca, S. reptans) и кустарничков (Vaccinium vitis-idaea, V. uliginosum).

Растительность морских побережий слагают травяные, иногда комплексные, бугристо-мочажинные, низинные болота и встречающиеся небольшими или значительными фрагментами приморские луга, развивающиеся на маршевых почвах. Приморские солончаковатые луга и болота свойственны низкой пойме, распространены вдоль побережья и в устьях проток по побережью материка и по берегам островов в пределах подзоны арктических тундр, заходя в гипоарктику. Луга эти формируются на засоленных почвах и систематически орошаются солеными водами морских приливов. На этих лугах развивается весьма своеобразная растительность (Андреев, Перфильева, 1980; Растительный.., 1985; Основные.., 1987; Скрябин, Караваев, 1991; Перфильева, Тетерина, Карпов, 1991).

Фрагменты реликтовых тундростепных группировок встречаются в низовьях р. Колымы в районе Большого Походского озера. Они приурочены к вершинам гидролакколитов и коренным берегам озер среди равнинной, сильно заболоченной тундры. Характерным видом тундростепей является Carex spaniocarpa, в травостое участвуют Poa arctica, Koeleria cristata, Polemonium boreale, Astragalus alpinus и др. Местонахождения тундростепных сообществ постепенно деградируют под воздействием антропогенных факторов и вследствие проникновения тундровых растений (Андреев, Перфильева, 1975; Андреев, Галактионова, 1981).

Бореальная растительность на территории Якутии представлена лесами: притундровыми, северотаежными, среднетаежными и горными. Для всех общей особенностью является развитие древесного яруса, большее или меньшее его влияние на остальные ярусы. Повсеместно во флоре преобладают бореальные виды. Господствующей породой в западной части является лиственница Гмелина, в восточном - лиственница Каяндера (граница между ними проходит по 120°-123° в.д.). Лиственничные леса (81,9% лесопокрытой площади) в наибольшей степени адаптированы к холодным и влажным мерзлотным почвам, к резко континентальному климату с суровой и продолжительной зимой. Заросли кедрового стланика, включаемые в лесопокрытую площадь, занимают около 6%. На долю лиственных лесов, в основном, березовых, приходится немногим более 1% общей площади. Большая часть березовых лесов носит вторичный характер и временно занимает гари из-под лиственничных и сосновых лесов.

Притундровые леса представляют северный форпост и располагаются по границе с субарктической тундрой. В западной части (бассейны рек Анабара и Оленька) полярная граница леса расплывчатая, часты редколесья, редины, лесные острова и отдельные деревья в безлесной тундре. В восточной части (в низовьях Яны, Индигирки, Алазеи, Колымы) граница более четкая. Притундровые леса характеризуются редкостойностью (сомкнутость крон обычно 0,2-0,3, высота деревьев порядка 10-12 м), более мощным развитием напочвенного покрова и травяно-кустарникового яруса, чем в настоящей тайге, и их сходством с ассоциациями субарктических тундр. Они представляют полосу южной части субарктической тундры, заселенную лесом в современную эпоху. Это подтверждается и структурой древостоев. Нередко в пределах одного насаждения встречаются редкие искривленные деревья в возрасте 200-250 лет, образовавшие первые редины в тундре, и более стройные 60-70-летние деревья, сформировавшие под их защитой основной древостой. Полоса притундровых лесов аналогична лесотундре европейского и западно-сибирского севера, но отличается большей лесистостью, преобладанием лесных группировок над безлесными тундрами и болотами.

Обширные площади занимают разнообразные горные леса, для которых характерно развитие на каменистых почвах, быстрая смена состава и структуры в зависимости от экспозиции и крутизны склонов, химических и физических свойств породы, высоты над уровнем моря. Флора горных лесов обогащена за счет представителей гольцовой флоры (дриады, рододендрона, арктоуса). В подлеске обильны береза растопыренная, кедровый стланик. Сомкнутость крон и высота древостоя весьма изменчивы. Нередко на верхнем пределе леса и на высоких плато развиты редколесья с сомкнутостью крон 0,3 и ниже и мозаичными покровами с обилием гольцовых видов. Некоторые особенности на характер горных лесов накладывает принадлежность к определенной зональной области.

Среди кустарникового типа наиболее широкое развитие имеют заросли кедрового стланика, образующие самостоятельный пояс, расположенный на границе между группами бореальных и гольцовых поясов в горах северо-востока и юга Якутии. Местами стланик образует подлесок в лесах и спускается на равнину. Высота зарослей в летний период до 4 м, сомкнутость крон 0,4-0,5. Значительно участие в зарослях березы растопыренной. В горах северо-востока республики преобладают лишайниковые (цетрария клубочковая, кладина звездчатая) и кустарничковые покровы. В Южной Якутии заросли стланика более мощные (сомкнутость полога 0,6-0,7), кустарничково-лишайниковые иногда сочетаются с участками пихтовых и сосновых лесов. В горных и предгорных местах нередки чистые заросли березы растопыренной, а на равнинах таежной зоны - березы кустарниковой.

Небольшие участки приналедной растительности распространены в горах северо-востока Якутии. Здесь преобладает хвощ пестрый. Это лучшие нажировочные зимние пастбища.

1.6 Ландшафты

В Якутии имеется большой опыт изучения мерзлотных ландшафтов как особых природных образований, подчиняющихся закономерностям поведения мерзлотного фактора. Базовой работой для проведения ландшафтных исследований мероприятия будет работа «Мерзлотные ландшафты Якутии» (пояснительная записка к "Мерзлотно-ландшафтной карте Якутской АССР масштаба 1:2500000) //Федоров А.Н., Ботулу Т.А., Варламов С.П. и др. (1989). На карте мерзлотных ландшафтов отражены базовая информация по характеристикам ландшафта, а в пояснительной записке имеются методологические и методические аспекты ландшафтных исследований в условиях криолитозоны Якутии. Аналогичные исследования должны быть выполнены на ключевых полигонах на Таймыре и на Чукотке.

Ниже приводятся основные принципы изучения мерзлотных ландшафтов, а также краткая характеристика ландшафтов по ключевым участкам на территории Республики Саха (Якутия). По оставшимся регионам (Таймыр, Чукотка) такие работы будут выполняться в ходе полевых работ мероприятия.

Типологические мерзлотные ландшафты являются основными единицами мерзлотно-ландшафтного картографирования (по аналогии с определением Ф.Н.Милькова) и представляют морфологически сходные, одинаковые по происхождению ПТК с относительно однородными мерзлотными условиями. Согласно предлагаемой таксономической схеме ранг мерзлотного ландшафта появляется на уровне рода ландшафта.

Типы (подтипы, роды) ландшафтов

Тип ландшафта представляет собой взаимосвязанную систему типологических ландшафтных комплексов, сходных по морфологической структуре и протекающим физико-географическим процессам, характеризующихся определенным соотношением тепла и влаги, а также соответствующими типами почв и растительности (Мильков, 1970а).

Примерами типов ландшафтов на территории Якутии являются: тундровый, таежный, горно-пустынный, горно-тундровый, подгольцовый (кустарниковый), горно-редколесный, горно-таежный, а такие группа интразональных типов ландшафтов.

Внутри типов ландшафтов имеются некоторые отличия, которые выражаются в следующем таксоне - подтипе ландшафта. В мерзлотно-ландшафтных исследованиях данный таксон определяет распределение важнейших характеристик многолетнемерзлых пород (далее - ММП), таких, как температуры пород на подошве слоя годовых колебаний и мощности сезонно-талого и сезонно-мерзлого слоя (СТС и СМС). Это, в свою очередь, оказывает существенное влияние на другие характеристики природы, на характер и интенсивность проявления криогенных процессов. Поэтому подтип ландшафта является одним из основных таксонов в мерзлотно-ландшафтных исследованиях.

Род ландшафта отражает качественное состояние литогенной основы. В условиях развития криолитозоны выделяются в типах (подтипах) ландшафтов три рода - сплошных, прерывистых и островных ММП. Так, например, в среднетаежном подтипе ландшафта развиты существенно различающиеся как по внутреннему содержанию (по характеру распространения ММП и температуре пород), так и по внешнему облику комплексы. Поэтому необходимо дальнейшее подразделение с учетом характера распространения ММП или выделение новой таксономической единицы на его основе. В условиях криолитозоны ландшафты, выделенные по биогидроклиматическому фактору, должны рассматриваться в полной таксономической связи: тип - подтип - род ландшафта.

Типы (подтипы, роды) ландшафтов Якутии

Типы (подтипы, роды) ландшафтов подразделены А.Н. Федоровым и др. (1989) нами по характеру общей направленности развития на широтно-зональные, высотно-поясные и интразональные группы типов ландшафтов.

Широтно-зональные типы ландшафтов включают равнинные природные комплексы, развитие которых обусловливается распределением солнечной энергии, что выражается в широтной дифференциации климатических характеристик.

К группе широтно-зональных типов ландшафтов на территории Якутии относятся тундровые и таежные ландшафты, из которых ниже описаны те, которые представлены на изучаемых территориях, а также очень близки к изучаемым и будут сравниваться с тундровыми.

Тундровый тип ландшафта объединяет субарктические ПТК, характеризующиеся безлесьем, широким развитием моховых, лишайниковых, кустарничковых и кустарниковых группировок. Высокоширотное положение обусловливает суровость климата, избыточное Увлажнение при недостатке тепла, невысокую биологическую продуктивность. Этот тип ландшафта подразделяется на три подтипа, обусловленных климатическим фактором. Для всех подтипов на территории Якутии характерен один род ландшафта - сплошные ММП.

Арктотундровые ландшафты_ характеризуются преобладанием травяных и мохово-лишайниковых группировок. Здесь температура пород порядка -9..14°С, мощность СТС от 0,1 до 1,1 м (средние значения 0,4-0,6 м).

Типично тундровые ПТК доминируют в материковой тундровой части территории Якутии. Преобладают кустарничково-мохово-лишайниковые группировки. Температура пород от -6,5 до -12°С, мощность СТС 0,2-1,2 м (средние значения 0,4-0,7 м).

Южнотундровые ПТК представлены кустарниковыми (ерниковыми) растительными группировками. Характерные температуры горных пород от -4 до -9°С. Мощность СТО в доминирующих ПТК варьирует в пределах 0,2-1,2 м. Высотно-поясные типы ландшафтов развиты в горных областях, плоскогорьях, а также на денудационных останцах на приморских равнинах, где развитие ПТК подчиняется закономерностям высотной дифференциации. На территории Якутии группа высотно-поясных ПТК включает пять типов ландшафтов.

Горно-пустынный тип ландшафта занимает привершинные участки горных хребтов, а также плоскогорий и денудационных останцов в высоких широтах (Новосибирские острова, приморские равнины). В зависимости от биогидроклиматической составляющей нижние границы горно-пустынного типа ландшафта варьируют от абсолютной высоты 50 м на островах Северного Ледовитого океана до 1800 .м в горах Южной Якутии. Растительность представлена эпилитными лишайниками на каменистых развалах и осыпях. В основном этими показателями предопределяется суровость мерзлотных условий: характерные температуры пород -9...-14°С, мощность СТС в среднем 0,5-1 м.

Горно-тундровый тип ландшафта согласно вертикальной дифференциации ландшафтов следует за горно-пустынным и занимает привершинные и верхнесклоновые участки горных хребтов, а также вершины и склоны плоскогорий, денудационных останцов на приморских равнинах. Высотные границы горных тундр на денудационных останцах приморской равнины располагаются на высоте 50-100 м, в горах Южной Якутии - с 1500 - 1600 м. Для каменистых местообитаний привершинных участков горных хребтов характерны лишайниковые и дриадовые горные тундры, а в нижних частях склонов и шлейфах - пушицевые и травяно-зеленомошные (Андреев и др., 1987). Средние запасы фитомассы оцениваются в 70 ц/га, ежегодная продукция - в 7 ц/га. По сравнению с горно-пустынным типом ландшафта климат несколько мягче. Температура пород изменяется от -7°С до -II°С, мощность СТС - от 0,4 до 1,5 м.

Подгольцовый (кустарниковый) тип ландшафта по общей схеме вертикальной дифференциации располагается ниже горно-тундрового. Основной фон в растительности создают кедровый стланик, ольховник и кустарниковые березы. Температура ММП изменяется в пределах -3,..-9°С, мощность СТС в среднем от 1,2 до 1,8 м.

Горно-редколесный тип ландшафта представляет следующую ступень горных ландшафтов. Растительность представлена лиственничными редколесьями и рединами обычно с лишайниковым и лишайниково-зеленомошными покровами. Характерна сомкнутость крон 0,1-0,4, высота деревьев 4-8, редко до 15 м. Широкий спектр климатических характеристик определяет контрастность природной среды. По условиям развития ММП горные редколесья подразделены на два рода ландшафтов - сплошные и прерывистые. Горные редколесья в прерывистых ММП встречаются только в горах Южной Якутии. Основным условием формирования прерывистых ММП здесь является геолого-геоморфологический фактор. Температура ММП для горных редколесий со сплошными ММП изменяется в пределах от -3 до -8,5°С, мощность СТС 0,4-1,8 м, а для горных редколесий с прерывистыми ММП температуры изменяются от 0...-4 в мерзлых до 0... 2°с в талых горных породах, мощность СТС от I до 4 м, СМС до 5м.

Интразональные ландшафты. Наряду с широтно-зональными и высотно-поясными обособленно выделена группа интразональных ландшафтов. Под интразональными ландшафтами понимаются такие природные комплексы, в развитии которых ведущую роль играют специфические местные факторы, например, избыточное увлажнение, влияние которых накладывается на общезональные факторы. Интразональные ландшафты подразделены на долинные и водораздельно-маревые.

Интразональные долинные типы ландшафтов представляют собой природные комплексы в современных долинах рек.

Интразональный долинный тундровый тип ландшафта встречается в основном в сочетании с тундровым типом ландшафта (равнинным) и характеризуются специфическим набором почвенно-растительных группировок, дифференциация которых подчинена современному эрозионно-аккумулятивному (аллювиальному) процессу. Преобладают полигонально-валиковые тундроболота, часто с зарослями ольховника и различных видов ив, в сочетании с травяными болотами и пойменными хвощево-злаковыми лугами. Общие климатические характеристики идентичны с тундровым типом ландшафта (см. выше), изменяются лишь условия Дренажа, и поэтому здесь преобладают тундроболота.

Подтипы ландшафта, аналогичные равнинным (арктотундровые и т.д.), не Интразональные водораздельные выделены, так как избыточное увлажнение нивелирует подзональные различия.

В пределах Якутии для интразонального долинного тундрового типа ландшафта характерен один род - сплошные ММП с подрусловыми таликами. Как во всех интразональных ландшафтах, характеристики ММП отличаются большими вариациями, что соответствует контрастности структуры интразональных ландшафтов. Так, температура пород в данном случае изменяется от -4 до -11°С (в среднем -5...-9°С), мощность СТС от 0,15 до 1,5 м (в среднем 0,4-0,9 м).

Интразональный долинный горно-тундровый тип ландшафта характерен для безлесного пояса гор, где гидроклиматические условия способствуют развитию лишь интразональных горно-тундровых сообществ: ерниковых и мелкоивняковых зарослей, осоково-пушициевых тундроболот. Здесь выделен один род ландшафта - сплошные ММП с подрусловыми таликами. Температура пород -5...-8°С, мощность СТС от 0,2 до 1,5 м.

Интразональные водораздельно-маревые типы ландшафтов развиты на приводораздельных слабодренированных участках междуречных пространств.

Интразональный водораздельно-маревый тундровый тип ландшафта обычно занимает термокарстовые равнины и отдельные днища термокарстовых котловин и отличается сильным переувлажнением поверхности.

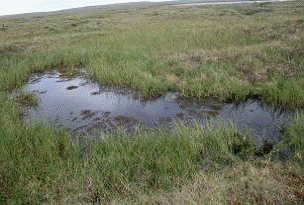

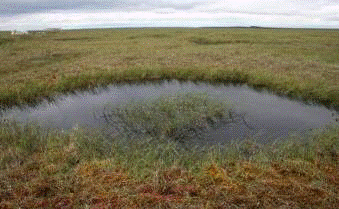

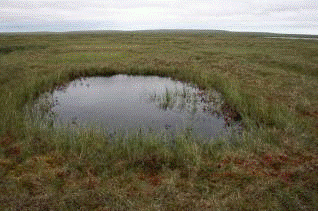

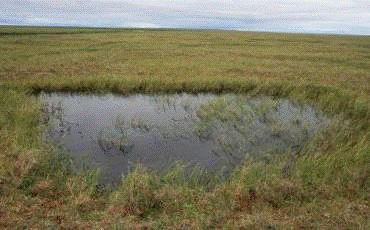

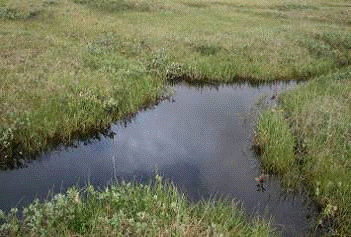

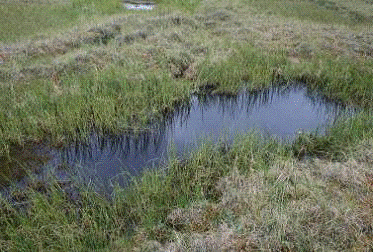

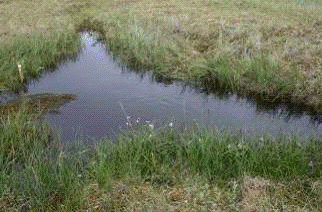

Здесь доминируют полигонально-валиковые тундроболота. Развитие тундроболот определяется общей климатической составляющей тундрового типа ландшафта и местными условиями дренажа - слабым стоком поверхностных вод. Температура пород порядка -4...-11°С, мощность СТС от 0,15 до 1,1 м.

Типы местности

Тип местности как понятие в специальной географической литературе определяется с нескольких точек зрения. А.Н. Федоровым и др. (1989) он рассматривается как "таксономическая единица ландшафтного картирования, промежуточная между типом урочища и типом ландшафта". Тип местности как ландшафтный комплекс формируется под воздействием как региональных, так и биогидроклиматических факторов.

На территории Якутии А.Н. Федоровым выделено всего 22 типа местности:

I. Маршевый.

2. Низкотеррасовый (современных долин крупных рек)

3. Мелкодолинный.

4. Песчано-грядовый средневысотных террас.

5. Межгрядово-низинный средневысотных террас.

6. Межаласный.

7. Аласный.

8.   Древнетеррасовый песчаниково-галечниковый

9.   Зандровый.

10. Моренный.

11.  Плакорный.

12.  Приводораздельный слабодренированный.

13.  Склоновый.

14.  Горно-привершинный.

15.  Плоскогорный слабодренированный.

16.  Горно-склоновый.

17.  Предгорный зандровый.

18.  Предгорный моренный.

19. Горно-долинный террасовый.

20. Ледниково-долинный.

21. Горно-долинный.

1.7 Краткая характеристика ключевого участка

Ключевой участок «Юрюнг-Хая».

А 1.1 Страна Средняя Сибирь, группа тундровых провинций сплошного распространения многолетнемерзлых пород, Анабаро-Оленекская озерно-термокарстовая провинция. Ключевой участок расположен в зандровом типе местности южнотундровом его подтипе и характеризуется кустарниковыми кустарничково-лишайниковыми зеленомошными южнотундровыми сообществами на мерзлотных тундровых перегнойно-глееватых и перегнойно - торфянисто - глеевых почвах.

Характеристика района ключевого участка

.  Расположена на восточной окраине Северо-сибирской низменности, на северо-востоке - кряж Прончищева.

2.       Средняя температура января от - 34 °С на севере до - 36 °С на юге, июля от + 4 °С на севере до +10 °С на юге. Осадков выпадает 150-200 мм. в год.

.        Распространены зандровый и низкотеррасовый типы местности. Рельеф - соответственно пологоувалистые поверхности зандровых равнин; и пойма и надпойменные террасы долин крупных рек.

.        Почвы - мерзлотные тундровые перегнойно-глееватые и перегнойно-торфянисто-глеевые и мерзлотные пойменные торфянисто и торфяно-болотные, дерновые глеевые и аллювиальные (слоистые).

Растительность - тундры типичные кустарничково (Vaccinium vitis-idaea, Cassiope tetragona, Dryas punctata) - лишайниково-зеленомошные (Aulacomnium turgidum, Hylocomium splendens, Cetraria cucullata), местами с Carex stans, часто пятнистые; тундроболота полигонально-валиковые с зарослями ольховника (Duschekia fruticosa), ив (Salix pulchra, S. glauca), пушицы влагалищной и осок (Carex stans, C. appendiculata) на валиках и травяные (Carex stans) в мочажинах в сочетании с ивняками (Salix pulchra, S. alaxensis), травяными (Eriophorum polystachion, Arctophila fulva) болотами и пойменными лугами

.  Животный мир региона представлен диким северным оленем, песцом, волком, зайцем, тундровой куропаткой и др.

6.       Ландшафты - типично тундровый сплошных ММП и интразональный долинный тундровый сплошных ММП с подрусловыми таликами.

Глава 2. Применение ГИС и СУБД технологий в экологии

.1 Характеристика геоинформационных систем (ГИС)

Информатизация общества в настоящее время затрагивает все сферы деятельности, в том числе и сферу образования. Одним из проявлений информатизации образовательного процесса это использование географических информационных систем (ГИС).

Географическая информационная система (geographic information system, GIS), ГИС - информационная система, обеспечивающая сбор, хранение, обработку, доступ, отображение и распространение пространственно-координированных данных (пространственных данных).

Разработка и использование ГИС являются новым этапом развития картографического метода изучения географии, основанного на использовании самой современной вычислительной техники.

ГИС содержит данные о пространственных объектах в форме их цифровых представлений (векторных, растровых, квадротомических и иных).

В векторной модели ГИС информация о точках, линиях и полигонах кодируется и хранится в виде набора координат X,Y (в современных ГИС часто добавляется третья пространственная и четвертая, например, временная координата). Местоположение точки (точечного объекта), описывается парой координат (X,Y). Линейные объекты, такие как дороги, реки или трубопроводы, сохраняются как наборы координат X,Y. Полигональные объекты, типа речных водосборов, земельных участков или областей обслуживания, хранятся в виде замкнутого набора координат.

Векторная модель особенно удобна для описания дискретных объектов и меньше подходит для описания непрерывно меняющихся свойств, таких как плотность населения или доступность объектов.

Растровая модель оптимальна для работы с непрерывными свойствами.

Растровое изображение представляет собой набор значений для отдельных элементарных составляющих (ячеек), оно подобно отсканированной карте или картинке. Обе модели имеют свои преимущества и недостатки.

Современные ГИС могут работать как с векторными, так и с растровыми моделями данных.

ГИС - это современная компьютерная технология для картирования и анализа объектов реального мира, также событий, происходящих на нашей планете.

Работающая ГИС включает в себя пять ключевых составляющих: аппаратные средства, программное обеспечение, данные, исполнители и методы.

Аппаратные средства

Это компьютер, на котором запущена ГИС. В настоящее время ГИС работают на различных типах компьютерных платформ, от централизованных серверов до отдельных или связанных сетью настольных компьютеров.

Программное обеспечение ГИС

ПО ГИС содержит функции и инструменты, необходимые для хранения, анализа и визуализации географической (пространственной) информации. Ключевыми компонентами программных продуктов являются: инструменты для ввода и оперирования географической информацией; система управления базой данных; инструменты поддержки пространственных запросов, анализа и визуализации (отображения); графический пользовательский интерфейс для легкого доступа к инструментам и функциям.

Данные

Это вероятно наиболее важный компонент ГИС. Данные о пространственном положении (географические данные) и связанные с ними табличные данные могут собираться и подготавливаться самим пользователем, либо приобретаться у поставщиков на коммерческой или другой основе. В процессе управления пространственными данными ГИС интегрирует пространственные данные с другими типами и источниками данных.

Исполнители

Широкое применение технологии ГИС невозможно без людей, которые работают с программными продуктами и разрабатывают планы их использования при решении реальных задач. Пользователями ГИС могут быть как технические специалисты, разрабатывающие и поддерживающие систему, так и обычные сотрудники (конечные пользователи), которым ГИС помогает решать текущие каждодневные дела и проблемы.

Методы

Успешность и эффективность (в том числе экономическая) применения ГИС во многом зависит от правильно составленного плана и правил работы, которые составляются в соответствии со спецификой задач и работы каждой организации.

Достаточно очевидным является только применение ГИС в подготовке и распечатке карт и, может быть, в обработке аэро- и космических снимков. Реальный же спектр применений ГИС гораздо шире.

Создание карт и географический анализ не являются чем-то абсолютно новым. Однако технология ГИС предоставляет новый, более соответствующий современности, более эффективный, удобный и быстрый подход к анализу проблем и решению задач, стоящих перед человечеством в целом, и конкретной организацией или группой людей, в частности. Она автоматизирует процедуру анализа и прогноза.

До начала применения ГИС лишь немногие обладали искусством обобщения и полноценного анализа географической информации с целью обоснованного принятия оптимальных решений, основанных на современных подходах и средствах. В настоящее время, эту технологию применяют практически во всех сферах человеческой деятельности - будь то анализ таких глобальных проблем как перенаселение, загрязнение территории, сокращение лесных угодий, природные катастрофы, так и решение частных задач, таких как поиск наилучшего маршрута между пунктами - экскурсионный и экстремальный туризм.

Как же удается с помощью одной технологии решать столь разные задачи? Чтобы это понять, рассмотрим последовательно устройство, работу и примеры применения ГИС.

ГИС хранит информацию о реальном мире в виде набора тематических слоев, которые объединены на основе географического положения. Этот простой, но очень гибкий подход доказал свою ценность при решении разнообразных реальных задач: для отслеживания передвижения транспортных средств и материалов, детального отображения реальной обстановки и планируемых мероприятий, моделирования глобальной циркуляции атмосферы.

ГИС обычно выполняет пять задач с данными: ввод, манипулирование, управление, запрос и анализ, визуализацию.

Ввод

Для использования в ГИС данные должны быть преобразованы в подходящий цифровой формат. Процесс преобразования данных с бумажных карт в компьютерные файлы называется оцифровкой. В современных ГИС этот процесс может быть автоматизирован с применением сканерной технологии, что особенно важно при выполнении крупных проектов, либо, при сравнительно небольшом объеме работ. Многие данные уже переведены в форматы, напрямую воспринимаемые ГИС-пакетами.

Манипулирование

Часто для выполнения конкретного проекта имеющиеся данные нужно дополнительно видоизменить в соответствии с требованиями вашей системы. Например, географическая информация может быть в разных масштабах (осевые линии улиц имеются в масштабе 1: 100 000, границы округов переписи населения - в масштабе 1: 50 000, а жилые объекты - в масштабе 1: 10 000). Для совместной обработки и визуализации все данные удобнее представить в едином масштабе и одинаковой картографической проекции. ГИС-технология предоставляет разные способы манипулирования пространственными данными и выделения данных, нужных для конкретной задачи.

Управление

В небольших проектах географическая информация может храниться в виде обычных файлов. Но при увеличении объема информации и росте числа пользователей для хранения, структурирования и управления данными эффективнее применять системы управления базами данных, специальные компьютерные средства для работы с интегрированными наборами данных (базами данных). В ГИС наиболее удобно использовать реляционную структуру, при которой данные хранятся в табличной форме. При этом для связывания таблиц применяются общие поля. Этот простой подход достаточно гибок и широко используется во многих, как ГИС, так и не ГИС приложениях.

Запрос и анализ

При наличии ГИС и географической информации Вы сможете получать ответы как на простые вопросы (Где расположен географический объект? На каком расстоянии друг от друга расположены эти объекты?), так и на более сложные, требующие дополнительного анализа, запросы (Каков основный тип почв под еловыми лесами? Как повлияет на движение транспорта строительство новой дороги?). Запросы можно задавать как простым щелчком мышью на определенном объекте, так и посредством развитых аналитических средств.

С помощью ГИС можно выявлять и задавать шаблоны для поиска, проигрывать сценарии по типу «что будет, если…». Современные ГИС имеют множество мощных инструментов для анализа, среди них наиболее значимы два: анализ близости и анализ наложения.

Для проведения анализа близости объектов относительно друг друга в ГИС применяется процесс, называемый буферизацией. Он помогает ответить на вопросы типа: Сколько человек проживает в 100 м от этого водоема? Каков объем ВВП в данном государстве, регионе? Процесс наложения включает интеграцию данных, расположенных в разных тематических слоях. В простейшем случае это операция отображения, но при ряде аналитических операций данные из разных слоев объединяются физически. Наложение, или пространственное объединение, позволяет, например, интегрировать данные о почвах, уклоне, растительности и землевладении со ставками земельного налога.

Визуализация

Для многих типов пространственных операций конечным результатом является представление данных в виде карты или графика. Карта - это очень эффективный и информативный способ хранения, представления и передачи географической (имеющей пространственную привязку) информации. Раньше карты создавались на столетия. ГИС предоставляет новые удивительные инструменты, расширяющие и развивающие искусство и научные основы картографии. С ее помощью визуализация самих карт может быть легко дополнена отчетными документами, трехмерными изображениями, графиками, таблицами, диаграммами, фотографиями и другими средствами, например, мультимедийными.

2.2 Данные дистанционного зондирования

Использование ДДЗЗ в создании тематических ГИС:

Дистанционное зондирование - термин, который означает изучение объектов без непосредственного контакта приемных чувствительных элементов (датчиков или сенсоров) с поверхности исследуемого объекта.

В обычной повседневной практике «дистанционным зондированием» называют фотографические и нефотографические методы съемок поверхности Земли или других планет и их естественных спутников, которые производятся с самолетов, космических аппаратов или других носителей, для изучения состояния или тематического картографирования поверхности исследуемого тела.

Материалы дистанционного зондирования, получающиеся в результате неконтактной съемки с летательных воздушных и космических аппаратов, судов и подводных лодок, наземных станций. При этом получаемые документы разнообразны по масштабу, разрешению, геометрическим, спектральным и иным свойствам, в зависимости от вида и высоты съемки, аппаратуры, природных особенностей, атмосферных условий и т.д.

В связи с развитием космической техники, начиная с 50-х годов XX века, спутниковые снимки стали вытеснять из картографии аэрофотоснимки. Этому способствовало несколько основных причин:

· спутниковые снимки имеют большой охват;

· большая повторяемость съемок одной территории;

· более низкая стоимость спутниковых ДДЗЗ;

-все возрастающая разрешающая способность спутниковой аппаратуры

Для дистанционного зондирования Земли из космоса обычно используют два основных типа спутников: геостационарные и полярно-орбитальные. Первые, находятся на геостационарной орбите на удалении свыше 36 тыс. км от Земли и сохраняют неизменное положение относительно определенной точки на экваторе. Они осуществляют непрерывный обзор земной поверхности в диапазоне 50° с.ш.-50° ю.ш. Вторые, вращаются по орбитам, плоскость которых приблизительно перпендикулярна плоскости вращения Земли. Они осуществляют обзор земной поверхности через определенные временные интервалы. Такие спутники, как правило, выводятся на полярные солнечно-синхронные орбиты: движение спутника по орбите синхронизируется с вращением Земли, а поворот плоскости орбиты -с вращением Земли вокруг Солнца. В этом случае угол между плоскостью орбиты и направлением на Солнце остается почти постоянным, что позволяет осуществлять съемку земной поверхности при одном и том же местном времени, соответствующем району наблюдения

Главный источник электромагнитной энергии - солнце. Часть радиации отражается, а часть поглощается земной поверхностью и объектами на ней. Для дистанционного зондирования важно то, как объекты нагреваются и как отдают тепло. Горные породы, почвы и поверхностные воды нагреваются и отдают тепло в тепловом диапазоне ИК-излучения. На снимках они различаются разной плотностью тона - ступени серого тона. Необходимо учитывать и то, что в утреннее и вечернее время температура колеблется, следовательно, и отражательная способность варьируется.

При дешифрировании снимков важно знать и атмосферные изменения, которые влияют на качество снимков. Облака, водяной пар, пыль, молекулы С02 и 03 в некоторой степени отражают и поглощают энергию Солнца. Также происходит частичное рассеяние, т.е. ослабление направленного потока излучения

Разности в уровне отраженной или излученной энергии, зафиксированные бортовыми сенсорами, и создают мозаику ДДЗЗ.

Выявлено, что в видимом и ближнем инфракрасном диапазонах поверхность листа почти прозрачна. Отражение происходит внутри листа, в паренхиме, содержащей хлорофилл и вакуоли воздуха. Степень распределения потока энергии зависит также от содержания микроэлементов в растении, от распределения листьев в пространстве, от тепловой характеристики растений и от многих других факторов. Необходимо учитывать сложность взаимоотношений между потоком солнечного света с Разными видами растений, почвой, структурой рельефа и др.

Возникают своеобразные «окна» в спектре, которые могут фиксироваться приборами космических аппаратов.

При изучении растительного покрова особый интерес вызывает крайний видимый спектр отраженной радиации, в интервале волн 0,4-0,7 мкм и ближний инфракрасный диапазон (0,7-1,3 мкм) излученной радиации.

В этих диапазонных, на спутниковых снимках хорошо видны различия между разными типами растительности. Для создания более контрастной картинки используется синтез трех спектральных каналов: красного спектра и двух ближних инфракрасных, по принципу RGB (Red, Green, Blue). В этом случае каждый из каналов по выбору оператора может представлять или красный, или зеленый, или синий цвет. Получаемая псевдоцветная картинка наиболее точно передает контрастность между типами растительности Это хорошо видно на фрагменте спутникового снимка ASTER. Сопоставление снимков с детальными картографическими данными о рельефе, в виде гипсолиний, позволяет создать предварительную природную классификацию территории на ландшафтной основе. При построении такой классификации учитывается взаимосвязь основных природных компонентов рельефа, почв, растительности.

Объем полевых исследований варьируется в зависимости от различных факторов, таких как имеющаяся информация и ее достоверность, сходство и ассоциативность между категориями растительного покрова. Все необходимые измерения производятся на объектах и при необходимости коррелируются с материалами дистанционного зондирования.

При использовании ДДЗЗ необходимо, по возможности, иметь снимки разного разрешения и сроков съема. Это облегчает дешифрирование и дает более точную информацию о состоянии растительности.

В данный момент на околоземной орбите находится более 200 спутников ДЦЗЗ различного типа. Каждый год в космос запускается несколько десятков новых спутников различных серий. Только за прошлый 2003 год были запущены спутники 5 новых серий: ENVISAT, SPOT-5, Aqua, Jason, ADEOS-2. Готовятся к запуску спутники ALOS, Giyosat, SMOS, CALIPSO, COSMO-PLEIADES, METEOP-5M, NPOESS, NPP, GOCE, ADM, RADARSAT-2, TERRASAT. Такой прогресс в развитии данной отрасли космонавтики связан с тем, что ДДЗЗ уже стали востребованным рыночным товаром. Рынок ДДЗЗ уже оценивается в 50-54 млрд. долларов США и имеет ежегодный прирост 15-20%.

К большому сожалению, в нашей стране, которая по праву считается пионером в области космического зондирования, произошел большой спад. С начала 90-х годов XX века, имевшаяся группировка спутников практически не обновлялась. Российское космическое агентство занимается запуском иностранных спутников.

Основными поставщиками космических ДДЗЗ в России являются государственные приемные центры и единственный коммерческий центр ИТЦ «Скан Экс» (г. Москва).

Ближайшим к Якутии является Байкальский центр космического мониторинга природной территории Восточно-Сибирского научно-исследовательского института геологии, геофизики и минерального сырья Министерства природных ресурсов РФ (г. Иркутск). Данный центр обладает комплексной аппаратурой по приему ДДЗЗ со спутников: Ресурс-0, Метеор, NOAA, TERRA, IRS-1C. Разрабатывается аппаратура для приема ДДЗЗ со спутников RADARSAT, IRS-P6, Монитор. Кроме этого центр служит звеном для передачи ДДЗЗ со спутников: Ресурс Ф2, SPOT, Landsat. Имеется архив данных на ДДЗЗ спутников: Ресурс Ф1, Комета. Характеристики ДДЗЗ, имеющиеся в Байкальском центре приводятся в приложении 1.

В Якутске приемными станциями обладают Геологическое управление МПР (спутник TERRA - прибор MODIS) и институт космофизики СО РАН (спутник NOAA - прибор AVHRR).

В настоящее время функционируют спутниковые системы: "LANDSAT (США), природоресурсная система SPOT (Франция), метеорологическая система NOAA (США), спутник нового поколения TERRA. Из отечественных      «Ресурс», состоящий из трех взаимодополняющих подсистем: «Ресурс-Ф» - фотографическая, «Ресурс-О» - сканирующая

2.3 Программный продукт ArcView GIS

Нами для работы была выбрана программа ArcView GIS.

Разработчиком Arc View GIS является компания ESRI (США), то есть та же компания, что выпустила программу ARC/INFO. Год выпуска 1994.

Эта программа идёт с расчётом на конечного пользователя. Она удобна для просмотра, создания и анализа данных и программ. А также распечатке карт при условии, что имеются в наличии готовые базы данных, созданных в программах ARC/INFO, Arc CAD и др. Программа с большими возможностями графических изображений (полигонов, линий, точек, дуг, окружностей, квадратов и прямоугольников). Компоновка макета печати позволяет располагать вместе: растровый рисунок, карту, таблицу (одну или несколько), график (один или несколько), а также текстовую часть. Каждый слой содержит атрибутивную информацию в виде таблицы, которая формируется автоматически. Стандартный набор атрибутивной таблицы включает в себя такие данные как площадь и периметр объектов, длина объектов (для линий и дут). Интересующую информацию можно извлечь с помощью кнопки на панели управления -"Find" (на англоязычной версии) и "Найти" (на русскоязычной версии). Выбранный объект автоматически становится в центре экрана монитора, заодно выделяется поле записи в атрибутивной таблице. Атрибутивную таблицу одной темы можно связать с атрибутивными таблицами других тем и провести пространственный анализ. При помощи различных модулей программа может выполнять более специализированные задачи. Например: Spatial Analyst - работа с растровыми изображениями, 3D Analyst - работа с трёхмерными изображениями и другие модули.

Технология работы с ArcView GIS достаточна проста, студенты кафедры проходят эту программу как учебный предмет и в достаточной мере владеют этой программой. Ниже приводится конкретные процедуры с помощью которых выполнялась работа.

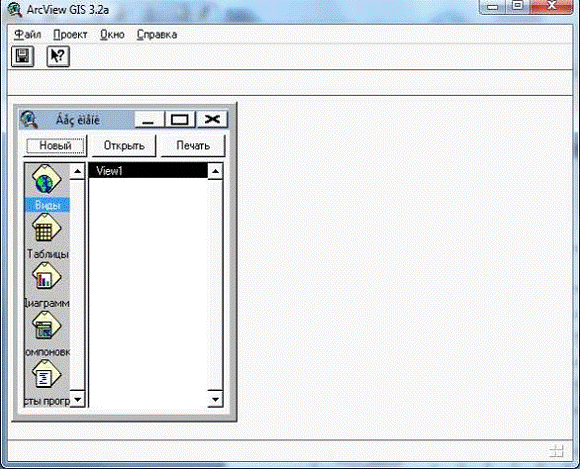

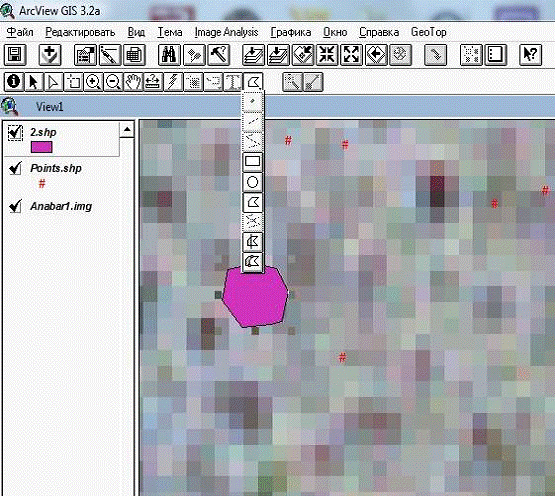

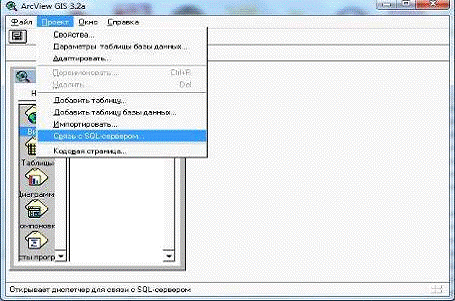

Технология работы с ArcView GIS Создание новой карты с помощью Arc View производится в следующем порядке [Arc View...]:

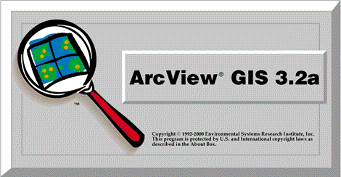

. Запускается Arc View.

. В окне Проекта ("Без имени") щелкните на кнопке Новый, чтобы создать новый, пустой Вид.

. Щелкните на кнопке «Добавить тему». С помощью этой кнопки добавляются пространственные данные на карту. В диалоговом окне, которое появится на экране, переходят в каталог «esridata». В этом каталоге хранятся пространственные данные для различных регионов.

. Дважды щелкните на каталоге, где хранятся пространственные данные, которые вы хотите добавить на карту. Все файлы пространственных данных в этом каталоге перечислены в диалоговом окне в списке слева. Все эти файлы имеют формат шейп-файла Arc View и имеют расширение .shp.

. Щелкните на OK (Add для Мае). Выбранный шейп-файл добавится в Вид как тема. Arc View само предложит цвет для изображения темы. При добавлении темы в Вид Arc View не отображает ее сразу же. Пользователь может изменить цвет прорисовки темы или другие параметры темы до ее включения.

. Если необходимо изменить цвет отображения темы, щелкните на кнопке Редактора легенды или дважды щелкните на названии темы в Таблице содержания, чтобы появилось окно Редактора легенды.

. По умолчанию, когда пользователь добавляет тему в Вид, она располагается в верхней части Таблицы содержания Вида и, следовательно, будет отображаться поверх других тем в Виде.

. Щелкните на флажке-переключателе радом е темой, чтобы включить ее. Объекты темы отобразятся на карте.

. В поле Масштаб справа от строки инструментов масштаб Вида не показан. Чтобы ArcView отобразил масштаб, прежде всего, необходимо определить картографические единицы (т.е. единицы координат), в которых хранятся на диске пространственные данные, добавляемые в Вид. Пространственные данные, поставляемые с ArcView, хранятся в десятичных градусах. Из меню Вид выберите Свойства. Появится диалоговое окно Свойства вида.

. В диалоговом окне выберите десятичные градусы из ниспадающего списка Картографические единицы.

. Прежде чем щелкнуть на кнопке ОК, обратите внимание на некоторые дополнительные параметры, которые вы можете установить в Виде.

После определения картографических единиц пользователь также может установить единицы измерения для Вида. Единицами измерения являются единицы, в которых ArcView отображает измерения и расстояния во время работы с Видом.

Если пространственные данные в Виде хранятся в десятичных градусах пользователь может выбрать проекцию карты Вида. По желанию он может набрать Ф.И.О. автора в поле Разработчик и сделать любые комментарии или замечания относительно Вида в полях Комментариев. Эти поля делают возможным документировать работу, а при последующих обращениях во время работы с Видом эти заметки будут доступны в данном диалоговом окне.

. Щелкните на ОК в диалоговом окне Свойства Вида. Поле Масштаба в строке инструментов показывает теперь установленный масштаб Вида. Значение масштаба автоматически изменяется при увеличении или уменьшении масштаба изображения Вида. Если пользователь введет новое название Вида, оно отобразится в строке названий в окне Вида.

. Наконец, сохраняется карта, сохранив проект. Щелкните на кнопке «Сохранить Проект». Поскольку проект еще не сохранялся, AicView отобразит диалоговое окно, в котором выбирается имя и местоположение для проекта. Имя уже сохраненного проекта отобразится в строке названии окна Проекш. Таким образом, проекты в Arc View - это файлы, в которых сохраняется работа, выполненная в ArcView. Проект содержит все Виды, Таблицы, Диаграммы, Компоновки и Тексты программ, которые используются в конкретном приложении Arc View или наборе связанных между собой приложений.

Определение масштаба изображения темы на карте. По умолчанию, когда тема включена в Таблицу содержания Вида, она будет отображаться Arc View безотносительно масштаба, в котором изображается Вид. Если некоторые темы перегружают Вид при уменьшении изображения (т.е. масштаб изображения вида становится меньше), можно выключить эти темы с помощью флажка-переключателя в Таблице содержания. Однако, для некоторых карт это может оказаться неудобным, особенно, если Вид содержит много тем, и во время работы часто меняется масштаб изображения. В подобном случае можно установить параметры изображения для этих тем.

Параметры изображения темы определяют диапазон масштабов, в которых Arc View отображает темы в Виде. Как только масштаб изображения окажется за пределами этого диапазона, тема автоматически не будет отображаться. Таким образом, можно контролировать изображение Вида в различных масштабах, необходимых для работы.

Установление параметров изображения темы производится в следующем порядке:

. Щелкните на названии темы в Таблице содержания, чтобы сделать ее активной.

. Щелкните на кнопке Свойства темы.

. В диалоговом окне, которое появится на экране, щелкните на кнопке Изображение. На экране появится панель свойств Изображения.

. Вводятся значения Минимального и Максимального масштабов для вашей темы, заполнив одно или оба поля масштабов. Например, если вы хотите, чтобы тема рисовалась в масштабе изображения Вида меньше 1:50000, наберите 50000 в поле Минимального масштаб, Таким образом, если масштаб изображения вида - 1:100000, тема будет прорисована. Если масштаб - 1:30000, тема не будет прорисована.

Если вы хотите, чтобы тема рисовалась, в масштабе изображения Вида больше 1:50000, наберите 50000 в поле Максимального масштаба. В этом случае, если масштаб изображения вида - 1:30000, тема будет прорисована. Если масштаб -1:100000, тема прорисована не будет.

Если вы хотите, чтобы тема рисовалась в масштабе изображения вида между 1:25000 и 1:50000, наберите 25000 в поле Минимального масштаба и 50000 в поле Максимального масштаба.

. Щелкните на ОК. Если текущий масштаб Вида находится за пределами установленного вами диапазона, Arc View перерисует Вид без изображения темы. При этом флажок-переключатель в Таблице содержания останется включенным. Раз установленные параметры изображения темы сохраняются при выводе Вида на печать. Они также сохраняются при размещении Вида в компоновке с использованием горячей связи.

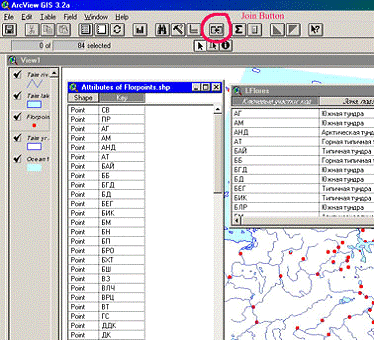

Форматы пространственных данных в Arc View. Пространственные данные представляют собой ядро любого приложения Arc View. Основными форматами пространственных данных, используемых в Arc View, являются: Шейп-файлы Arc View - это формат данных, поставляемых с ArcView.

Единицы хранения пространственных данных. Важно знать, в каких единицах хранятся пространственные данные, чтобы можно было видеть масштаб изображения карт в ArcView. Все данные, поставляемые с ArcView, хранятся в десятичных градусах.

2.4 Системы управления базами данных (СУБД)

Введение в базы данных

Что такое база данных?

Термин база данных имеет технический оттенок, но ничего сложного в нем нет. Вы уже наверняка пользовались хотя бы одной базой данных, например адресной книгой.

Специальным образом организованная и хранящаяся во внешней памяти компьютера взаимосвязанная информация (данные) об объектах называется базой данных (БД).

Система программ, позволяющая создавать БД, обновлять хранимую в ней информацию, обеспечивающая удобный доступ к ней с целью просмотра и поиска, называется системой управления базами данных (СУБД). Функции программы, управляющей базой данных, можно, в какой-то мере, сравнить с функциями карточного ящика, наделенного способностью проверять информацию при заполнении картотеки и осуществлять просмотр ее содержимого. Главное отличие компьютерной базы данных от карточных и печатных каталогов и указателей заключается в том, что можно задавать самые разнообразные запросы и найти нужную запись по одному из ее элементов.

Современная СУБД обеспечивает возможность работы с БД в глобальных и локальных сетях.

Для работы с базой данных СУБД должна обеспечивать:

· возможность внесения и чтения информации;

· работу с большим объемом данных;

· быстроту поиска данных;

· целостность данных (их непротиворечивость);

· защиту от разрушения, уничтожения ( не только при случайных ошибках пользователя), от несанкционированного доступа;

· систему дружественных подсказок (в расчете на пользователя без специальной подготовки).

Специальные термины, используемые при работе с базой данных.

База данных - это просто метод хранения информации, в котором каждый отдельный элемент, называемый записью, имеет аналогичную с другими элементами структуру. Например, в контрольной регистрации чековой книжки каждый элемент состоит из пяти частей: “номер чека”, “дата”, “получатель”, “сумма” и “категория”. Конечно, каждый элемент содержит разную информацию, но все они имеют одни и те же пять частей, т.е. одну структуру.

При работе с базами данных используются несколько специальных терминов, которые необходимо знать.

Один полный элемент базы данных называется записью. В приведенном примере записью может служить информация о каждом чеке.

Поле - это часть информации, содержащейся в каждой записи. В приведенном примере пять полей: “номер чека”, “дата”, “получатель”, “сумма” и “категория”.

Поля имеют уникальные имена, которые идентифицируют поля в таблице базы данных.

Обзор возможностей и особенностей различных СУБД.

В мире насчитывается более 50 типов СУБД для IBM PC и совместимых с ними компьютеров. Наиболее простые системы этого вида позволяют обрабатывать на компьютере один массив информации, например персональную картотеку. С такими СУБД легко могут работать пользователи даже невысокой квалификации, так как действия в них осуществляются с помощью меню и других диалоговых средств. Среди таких СУБД можно назвать такие, как PC-File, Reflex, Q&A.

При решении задач, в которых используются много видов объектов и соответственно много информационных массивов, связанных друг с другом различными соотношениями, используются более сложные СУБД. Среди них можно назвать такие СУБД, как dBASE, Paradox - фирмы Borland, Fox Pro, Access - фирмы Microsoft. Очень часто компьютеры объединяют в локальную сеть и локальные сети связывают между собой с помощью каналов связи, образуя распределенные вычислительные системы и сети различного назначения. Для обработки информации в подобных системах используются СУБД, функционирующие в режиме клиент/сервер. К этому классу относятся следующие СУБД: Oracle - корпорации Oracle, SQL Server - фирмы Microsoft.

Кроме классификации СУБД по степени их сложности и средствам взаимодействия с пользователем, используется классификация по типам организации данных и связей между ними. Известны три типа организации данных и связей между ними: иерархический (в виде дерева), сетевой и реляционный.

Иерархическая БД. В иерархической БД существует упорядоченность элементов в записи, один элемент считается главным, остальные - подчиненными. Данные в записи упорядочены в определенную последовательность, как ступеньки лестницы, и поиск данных может осуществляться лишь последовательным спуском со ступеньки на ступеньку. Поиск какого-либо элемента данных в такой системе может оказаться довольно трудоемким из-за необходимости последовательно проходить несколько предшествующих иерархических ступеней. Иерархическую БД образует каталог файлов, хранимых на диске; дерево каталогов, доступное для просмотра в Norton Commander, - наглядная демонстрация структуры такой БД и поиска в ней нужного элемента (при работе в операционной системе MS-DOS). Такой же БД является родовое генеалогическое дерево.

Сетевая БД. Эта база данных отличается большой гибкостью, так как в ней существует возможность устанавливать дополнительно к вертикальным иерархическим связям горизонтальные связи. Это облегчает процесс поиска требуемых элементов данных, так как уже не требуется обязательного прохождения всех существующих ступеней. Реляционная БД. Наиболее распространенным способом организации данных является третий, к которому можно свести как иерархический, так и сетевой - реляционный (англ. relation - отношение, связь). В реляционной БД под записью понимается строка прямоугольной таблицы. Элементы записи образуют столбцы этой таблицы (поля). Все элементы в столбце имеют одинаковый тип (числовой, символьный), а каждый столбец - неповторяющееся имя. Одинаковые строки в таблице отсутствуют. Преимущества таких БД - наглядность и понятность организации данных, скорость поиска нужной информации. Примером реляционной БД служит ведомость назначения на стипендию, в которой записью является строка с данными о конкретном студенте, а имена полей (столбцов) указывают, какие данные о каждом студенте должны быть записаны в ячейках таблицы.

. ЭЛЕКТРОННЫЕ ТАБЛИЦЫ КАК СРЕДСТВО СОЗДАНИЯ ТАБЛИЧНЫХ БАЗ ДАННЫХ

2.1 Что такое электронные таблицы

Электронные (динамические) таблицы, или табличные процессоры, - это компьютерные программы, предназначенные для работы с большими массивами числовой информации.

В электронных таблицах информация организована в виде прямоугольной таблицы и занесена в ее ячейки. Эту информацию можно видеть хранящейся в клетках таблицы, изменять ее, а также использовать хранимое значение для проведения расчетов, указывая имя ячейки в нужной формуле. Информационная структура в такой таблице не статическая, а динамическая, то есть с изменением исходных данных происходит автоматический пересчет вычисляемых данных. Строки такой таблицы могут быть не однотипными (например, возможна строка “Итого:”).

Таблица может быть больше размеров экрана, в этом случае в каждый момент виден только фрагмент таблицы, но с помощью клавиш перемещения курсора можно перемещаться по таблице. Рабочее поле программы - экранное окно, в котором пользователь видит часть таблицы, так как число столбцов может быть больше 200, число строк - более 10 000, причем изменяемой ширины и высоты. Имеются системы подсказок, меню, строка формул, строка состояния с информацией о текущей ячейке.

С программой “электронные таблицы” возможны следующие режимы работы: формирование таблицы, редактирование, вычисление по формулам, сохранение на ВЗУ, построение графиков и диаграмм, статистическая обработка элементов таблицы, упорядочение по признаку, работа как с базой данных.

Самое экзотическое свойство электронных таблиц - способность хранить в смежных ячейках данные различного типа. Большинство других программных продуктов не обладают таким свойством. В СУБД, например, в каждом поле можно хранить данные только одного типа. В текстовых редакторах еще проще - все, что в них вводится, воспринимается как текст.

Второе оригинальное свойство электронной таблицы заключается в том, что информации, вводимой в ячейку, будь то текст, числа или даты, автоматически присваивается адрес этой ячейки.

Среди пользователей IBM-совместимых компьютеров наиболее известны электронные таблицы: Microsoft Excel, Lotus 1-2-3, Quattro Pro.

Функциональные возможности этих пакетов приблизительно одинаковы. Пакеты работают в операционной среде Windows и используют панели инструментов, которые всегда выводятся на экран и доступны. Имеются средства для создания собственной панели инструментов.

Имеется возможность графического представления данных. Наиболее удобно создавать диаграммы в Excel, где реализовано пошаговое построение диаграммы. В Lotus 1-2-3 и Quattro Pro вначале строится стандартная диаграмма, а затем включается режим редактирования с использованием специальной панели инструментов. Имеется возможность построения диаграмм в двухмерном и трехмерном пространстве.

В пакетах предусмотрены функции для обработки данных. Среди них можно выделить:

· элементарные математические функции;

· матричные функции;

· различные функции, работающие со строками и столбцами таблицы;

· статистические функции.

В Excel реализован первичный статистический анализ с выводом результатов в отдельную таблицу. В Quattro Pro предусмотрена возможность выполнения статистической обработки и регрессионного анализа.

Табличные базы данных и электронные таблицы.

При определенном размещении информации таблица аналогична базе данных, поэтому в электронных таблицах предусмотрены процедуры управления такими таблицами, т.е. при определенной организации данных можно использовать электронные таблицы для создания баз данных.

Для этой цели все электронные таблицы поддерживают функции:

· сортировки;

· формирования выборки по различным критериям;

· построения таблицы результатов;

· обмен данными с внешними приложениями;

Задание критерия отбора в каждом пакете осуществляется оригинальным образом. Очень удачно реализован автофильтр у Excel.

Составление таблиц, которые можно обрабатывать как базы данных, удобно по следующим причинам:

· появляется возможность упорядочения данных в таблице;

· данные в базе можно обрабатывать с помощью статистических и математических функций;

· можно просматривать только те данные, которые удовлетворяют определенным условиям.

Табличная база данных представляет гибкий метод хранения и обработки некоторых видов информации.

Электронные таблицы позволяют осуществлять обработку внешних баз данных, т.е. баз данных, которые созданы с помощью других СУБД, например FoxPro, Paradox, dBASE, Access. Программа обработки внешних баз данных позволяет осуществлять:

· редактирование содержимого внешней базы данных;

· обмен данными между внутренними (табличными базами данных) и внешними базами данных;

· выбор информации из внешней базы данных по различным критериям.

Табличную базу данных, созданную с помощью электронной таблицы, можно импортировать в любую из перечисленных выше СУБД, если это необходимо и наоборот, экспортировать данные из СУБД в табличную базу данных , т.е. можно совместно использовать СУБД и электронную таблицу.

Электронная таблица Microsoft Excel.

Сразу после своего появления в 1985 году Microsoft Excel получила признание как наиболее мощная и популярная электронная таблица. На сегодняшний день вопреки всем стараниям соперников Excel остается лидером. Рассмотрим возможности работы с табличной базой данных на примере этой электронной таблицы. В других электронных таблицах создание табличной базы данных и работа с ней во многом аналогична работе с базой данных в Excel.

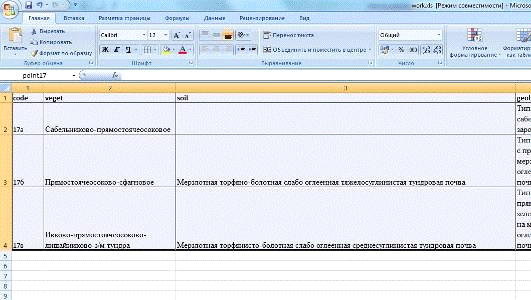

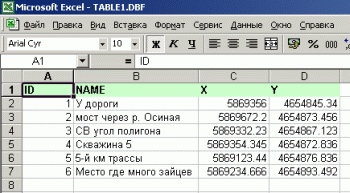

В Excel для табличной базы данных используется термин список. Список является аналогом таблицы реляционной базы данных, строки списка соответствует записям базы данных, столбцы списка - полям записи. Список прямоугольная область ячеек, в которой строки электронной таблицы, содержат подобные по типу данные. Во всех строках списка одинаковое использование столбцов - все ячейки в столбце содержат один и тот же формат. Верхняя строка списка содержит имена (названия) столбцов Название может состоять из нескольких слов, но обязательно размещенных в одной ячейке. Приведем некоторые полезные рекомендации, которые следует учитывать при работе со списками:

· устанавливайте один и тот же формат для каждой записи данных в столбце;

· избегайте ввода пробелов в начале содержимого ячейки, так как они приведут к неправильной сортировке;

· создавайте на листе только один список, т. к. ряд функций управления списком может работать только с одним списком в листе;

· оставляйте одну полностью пустую строку и один столбец между списком и другими данными, чтобы помочь системе правильно выделить список.

Запуск Microsoft Excel.

Нажмите кнопку Пуск на панели задач Windows. Для запуска Excel выберите команду Программы в меню Пуск, а затем - Microsoft Excel. После этого Excel откроет и выведет на экран пустую книгу.

После запуска Microsoft Excel экран содержит пять областей: окно книги, которое занимает большую часть экрана, строку меню, две или больше панели инструментов, строку формул и строку состояния. Все вместе эти пять областей называются рабочей областью Excel.

Создание рабочей книги.

Рабочая книга - наиболее распространенный способ хранения информации в среде Excel в виде файла с расширением .XLS.

Для создания рабочей книги используется команда ФАЙЛ, Создать. Структура рабочей книги использует один из готовых шаблонов, который либо задается по умолчанию, либо его параметры задаете вы.

Рабочая книга может содержать расположенные в произвольном порядке 255 листов следующих типов:

· рабочий лист;

· лист с диаграммой;

· модуль Visual Basic;

· диалог;

· лист макросов Microsoft Excel 4.0;

· международный лист макросов Microsoft Excel 4.0.

Глава 3. Полученные данные и методика составления среднемасштабной карты ландшафтов полигонально-валиковой южной субарктической тундры долины реки Анабар

.1 Полученные в ходе полевых работ данные

Сбор фактического материала за полевой сезон 2011 года. В период с 19 июля 2011 года по 25 августа 2011 года была организована совместная экспедиция с СВФУ, ИБПК АН СО РАН, Юрюнг-Хаинской СОШ в районе нижнего течения реки Анабар (пос. Юрюнг-Хая, Анабарского улуса).

В результате проведения полевых работ в бассейне реки Анабар определено конкретное место создания ключевого участка мониторинга тундровых экосистем в районе от 7 км близ пос. Юрюнг-Хая. В рамках программы исследований были отобраны пробы воды на комплексный анализ из 17 точек мониторинга из полигональных водоемов (табл. 2; рис.2).

Рис.2 Карта-схема расположения района исследований ключевого участка “Юрюнг-Хая”

Таблица 2 Перечень отобранных точек мониторинга из полигональной тундры ключевого участка «Юрюнг-Хая», 2011 г

С этой целью для пополнения калибровочного банка данных (раковинных амеб, диатомовых водорослей, кладоцер и хирономид, современных сообществ тундровых экосистем) в полевых условиях были отобраны пробы воды из водоемов на гидрохимический анализ, измерены: глубина воды, температура воды, рН, удельная электропроводность, концентрация и насыщенность кислорода (табл.3).

Рис.3 Карта-схема расположения исследованных водоемов

Также отобраны ненарушенные колонки осадков с водоема полигональной тундры (11-Ana-07), расположенных в районе исследования с использованием ручного бура. В поверхностных образцах будут изучены в дальнейшем ассоциации диатомовых, кладоцер и хирономид. Собран со всех мониторинговых точек полный комплект гидробиологических проб (зоопланктон, зообентос, фитопланктон) (табл.3).

Таблица 3 Некоторые характеристики отобранных точек в районе ключевого участка «Юрюнг-Хая» за полевой сезон 2011 года

Ниже дается характеристика каждой точки обследованных водоемов:

Точка 11-Ana-01 Широта 72.45286°N, долгота 113.20550°E. Высота над уровнем моря - 16 м. Размер водоема 9,0 х 7,7 м, максимальная глубина воды - 80 см (рис.4). Температура воды- 15,1°С, удельная электропроводность - 52 мк См/см, рН=6,63.

берега крутые, узкая полоса (в воде) прибрежно-водной растительности, далее - болото и валик. Валик трещиноватый (морозобойные трещины глубиной 15-20см, шириной 10-15 см.)

а - (шириной 0,5-0,8м) - прибрежно-водная полоса, осоково-сабельниковое сообщество, h=0,05-0,1м.

б - (0,8-1,5м) - сабельниково-осоково-сфагновое болото, h=0,2-0,3м.

в - (1,0-1,5м) осоково-зеленомошное сообщество h=0,3-0,4м.

г - (до 4м) кустарничково-лишайниково-зеленомошная тундра на валике h=0,6-0,7м.

Почвы:

Точка 1в - в 2м от уреза воды, высота от него 0,3м.

А0 - 0-10 см торфянисто-моховая подстилка с примесью мелкозема, влажная, рыхлая, пластинчатая. До 6-8 см живые мхи, ниже - рыхлый неразложившийся торф светло-коричневый, очень влажный, переход резкий.

А1 - 10-16 см темно-бурого цвета с ржавыми пятнами, тяжелый суглинок, сырой, слабо уплотненный, пластинчатый, корни растений, переход ясный, граница ровная.

Вg - 16-24 см бурый с сизыми пятнами, глеевый, тяжелый суглинок, мокрый, уплотненный, буреет на глазах, корни растений.

Вg ? - 24-28 см (видимая мощность) аналогичный выше описанному горизонту, но более выражена сизая окраска, корни растений - редко, ниже - льдистая мерзлота

Торфянисто-глеевая тундровая тяжелосуглинистая почва.

Тип фации днища полигона, занятого осоково-зеленомошным болотом на торфянисто-глеевых тундровых тяжелосуглинистых почвах.

Точка 1г - валик с кустарничково-лишайниково-зеленомошной тундрой.

А0 - 0-7 см торфянисто-моховая подстилка с примесью мелкозема, влажная, рыхлая, темно-серого, почти черного цвета, слоистый, обилие корней растений переход резкий.

А1 - 7-20 см темно-коричневого цвета с бурым оттенком, средний суглинок, влажная, слабо уплотненная, пластинчатая, корни растений, переход ясный, граница волнистая.

В - 20-35 см буро-коричневый, тяжелый суглинок, влажная, уплотненная, корни растений, слабые признаки оглеения в виде сизых пятен и потёков. Переход ясный, граница ровная.

С - 35-45 см (видимая мощность) темно-коричневого цвета с зеленоватым оттенком, тяжелый суглинок, уплотненная, сырая, редко - корни растений, ниже мерзлота.

Мерзлотная торфянисто-болотная слабо оглеенная среднесуглинистая тундровая почва (?)

Тип фации валика с кустарничково-лишайниково-зеленомошной тундрой на мерзлотных торфянисто-болотных слабо оглеенных среднесуглинистых тундровых почвах.

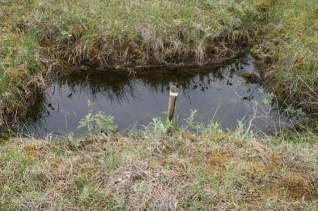

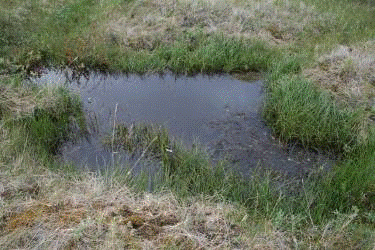

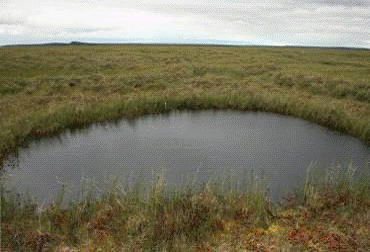

Рис.4 Водоем 11-Ana-01

Точка 11-Ana-02 Широта 72.45283°N, долгота 113.20570°E. Высота над уровнем моря - 18 м. Размер водоема 9,2 х 6,2 м, максимальная глубина воды - 90 см (рис.5). Температура воды- 14,7°С, удельная электропроводность - 47 мкСм/см, рН=6,43.

берега четко выражены, крутые. С южной стороны валик с глубокими морозобойными трещинами. Высота центральной части валика 0,7-0,8м от уреза воды. Отдельности валика (между трещинами) имеют размеры 0,7х0,9м, глубина трещин 20-25см, ширина 10-15см. С северной стороны валик выражен слабее. Высота 0,4-0,6м, ширина до 2,5-3м. С запада и востока валик практически отсутствует - на западе в 4,5-5м понижение, затем начинается валик точки 1.

а - (шириной 0,5-0,8м - частично вода) - прибрежно-водная полоса -сообщество, h=0,05-0,1м.

Тип фации днище полигона с микроозером с осоково-сабельниковыми зарослями в прибрежной части.

б - (0,8м) - сфагново-осоковое болото, h=0,1-0,2м.

в - (1,0м) осоково-сфагновое сообщество h=0,2-0,3м.

г - (до 4м) на валике h=0,4-0,8м.

Почвы:

Точка 2б

А0 0-3 см. зеленый мох, лишайники+сфагнум, слежавшийся, рыхлый, сильно влажный, переплетение корней растений.

А1 3-12 см. темно-бурого цвета, сырой, глянцеватый, плитчатый, слегка уплотненный, корни растений, средний суглинок, переход резкий.

В 12-22 см. темно-серый, мокрый, глянцеватый, слегка уплотненный, плитчатый, средний суглинок, корни растений, ржавые пятна, сизоватый налет, из стенок сочится вода, заполняя разрез. С 42 см - мерзлота.

Мерзлотная торфянисто-болотная слабо оглеенная среднесуглинистая тундровая почва.

Тип фации днище полигона со сфагново-осоковым болотом на мерзлотных торфянисто-болотных слабо оглеенных среднесуглинистых тундровых почвах.

Точка 2в - в 1,4м от уреза воды, высота от него 0,3м.

А0 - 0-9 см торфянисто-моховая подстилка с примесью мелкозема, очень влажная, рыхлая, пластинчатая. До 6-7 см живые мхи, ниже - рыхлый неразложившийся торф светло-коричневый, очень влажный, переход резкий.

А1 - 9-15 см темно-бурого цвета с ржавыми пятнами, тяжелый суглинок, сырой, корни растений, слабо уплотненный, пластинчатый, переход ясный, граница ровная.

Вg - 15-32 см бурый с сизыми пятнами, глеевый, тяжелый суглинок, мокрый, уплотненный, буреет на глазах, корни растений, ниже 32 см - льдистая мерзлота.

Торфянисто-глеевая тундровая тяжелосуглинистая почва.

Тип фации днище полигона с осоково-сфагновым болотом на торфянисто-глеевых тундровых тяжелосуглинистых почвах.

Точка 2г

А0 - 0-7 см торфянисто-моховая подстилка с примесью мелкозема, темно-серого, почти черного цвета, влажная, рыхлая, слоистый, обилие корней растений, переход резкий.

А1 - 7-18 см темно-коричневого цвета с бурым оттенком, средний суглинок, влажная, слабо уплотненная, пластинчатая, корни растений, переход ясный, граница ровная.

В - 18-33 см буро-коричневый, тяжелый суглинок, уплотненная, влажная, корни растений, признаки оглеения в виде сизых пятен и потёков. Переход ясный, граница волнистая.

С - 33-46 см (видимая мощность) темно-коричневого цвета с зеленоватым оттенком, сырая, уплотненная, тяжелый суглинок, редко - корни растений, ниже мерзлота.

Мерзлотная торфянисто-болотная слабо оглеенная среднесуглинистая тундровая почва.

Тип фации валик полигона с кустарничково-лишайниково-зеленомошной тундровой растительностью на мерзлотных торфянисто-болотных слабо оглеенных среднесуглинистых тундровых почвах.

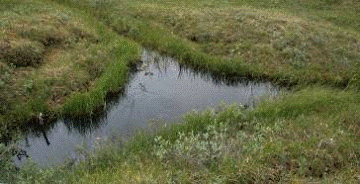

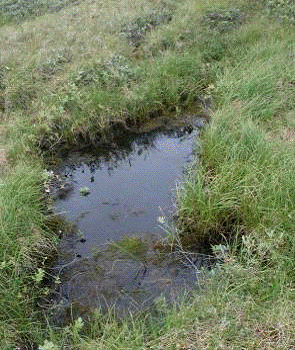

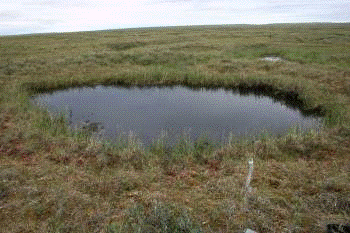

Рис.5 Водоем 11-Ana-02

Точка 11-Ana-03 Широта 72.45296°N, долгота 113.20568°E. Высота над уровнем моря - 12 м. Размер водоема 6,8 х 4,0 м, максимальная глубина воды - 1,2 см (рис.6). Температура воды- 3,9°С, удельная электропроводность - 46 мк См/см, рН=6,9.

берега крутые с зарослями осоки, в северной части сплавина мха зеленого. Валик имеет высоту от 0,4-0,5м до 0,7-0,8м. в южной части разбит на отдельности. Все вершины треугольника (микроозера) представляет собой трещины заболоченные или занятые водой как на северо-востоке с моховой сплавиной, переходящее дальше в болотце или участки открытой воды. Глубина протаивания в понижениях до 25-28см, на валиках - до 40-50см.

а - открытая вода с редкими зарослями осоки, глубина 0,7 -0,8м.

Тип фации днища мочажины в пересечении трещин вытаивания с микроозером с редкимизарослями осоки и моховой сплавиной.

б - осоковое болото, окаймляет микроозеро полосой шириной 0,4м, перепад высот 5см от уреза воды, глубина залегания мерзлоты у уреза воды 50см.

в кустарничково-лишайниково-зеленомошная растительность на валике. Валик выражен слабо, разбит трещинами отседания, имеет ширину 0,4-0,8м, перепад высот до 0,5-0,6м (от уреза воды). Глубина залегания мерзлоты 46см в средней части и у подножья валика - 28см.

Почвы:

Точка 3б - расположена в 30см от уреза воды на осоково-сфагновом болоте (точка описания растительности - 3б), высота от уреза воды 5-7см. яма сразу наполняется водой, поэтому описание произведено по монолиту, вынутому из неё. Глубина протаивания 39 см, возле воды - до 50 см.

А0 0-9см слабо разложившийся сфагновый мох, слоистый, очень рыхлый (при нажатии продавливается), очень влажный, обилие корней растений.

А1 9-13см лучше разложившийся торф с мелкоземом, серого цвета с буровато-зеленоватым оттенком, тяжелый суглинок, мокрый, рыхлый, слоистый, волокнистый, мажущийся, переход резкий.

В 13-24см (мощность вынутого монолита) темно-серого цвета с зеленоватым оттенком, сырой, уплотненный, тяжелый суглинок, плитчатый, корни растений.

Ниже до глубины примерно 39см (далее льдистая мерзлота) очень мокрый тяжелый суглинок, аналогичный вышеописанному.

Мерзлотная торфянисто-болотная слабо оглеенная тяжелосуглинистая тундровая почва.

Тип фации днища мочажины с осоковым болотом на мерзлотных торфянисто-болотных слабо оглеенных тяжелосуглинистых тундровых почвах.

Точка 3в - расположена на валике в 2,5 м. от уреза воды (точка описания растительности - 3в) высота от уреза воды 0,5-0,6м. Валик выражен слабо, имеются трещинки (10-15 см шириной и глубиной до 15-20см). Растительность представлена осоково-лишайниково-зеленомошной ассоциацией с кустарничками ивы (преобладает) и березки. Глубина протаивания - 46см.

А0 - 0-6см. мох.

А1 - 6-9см. сильно разложившийся органогенный горизонт, обилие корней растений, темно-бурого почти черного цвета, влажный, средний суглинок, плитчатый, рыхлый, глянцеватый. Переход ясный.

Аg - 9-26см. темно-серого цвета с сизоватым оттенком, имеются ржавые пятна (их кол-во увеличивается во время описания), влажный, плитчатый, суглинистый, мажущий, корни растений, переход ясный, волнистый.

Вg - 26-46см. темно-серого цвета с сизоватым оттенком, очень влажный, с ржавыми пятнами, тяжелосуглинистый, имеются более темно окрашенные почти черного цвета прослои мощностью 2-3 см, в целом сизый оттенок выражен по всему горизонту, корни растений по всему горизонту.

Торфянисто-глеевая тундровая среднесуглинистая почва.

Тип фации слабо выраженного валика с кустарничково-лишайниково-зеленомошной растительностью на торфянисто-глеевых тундровых среднесуглинистых почвах.

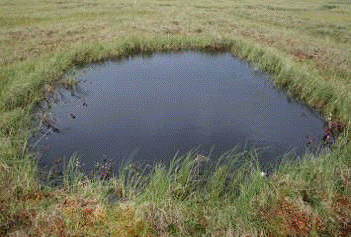

Рис.6 Водоем 11-Ana-03

Точка 11-Ana-04 Широта 72.45299°N, долгота 113.20572°E. Высота над уровнем моря - 13 м. Размер водоема 7,0 х 3,2 м, максимальная глубина воды 110 см (рис.7. Температура воды- 3,4°С, удельная электропроводность - 13 мкСм/см, рН=5,86.

Микроозеро неправильной формы, берега низкие, заняты осоковым болотом, окружено слабо выраженным валиком. С северной стороны высота валика составляет 0,6-0,7м, разбит трещинами, четко выражены бугорки. С других сторон валик имеет высоту 0,3-0,4м, выражен слабо.

восточная часть акватории занята моховой сплавиной шириной около 0,2-0,5м. на юго-запад от микроозера тянется понижение, занятое зарослями мха размером 0,9х0,4м, далее в этом же направлении, как и на северо-восток тянется трещина шириной 0,3м, занятая осоковым болотом.

а - осоковое болото, окаймляет микроозеро полосой шириной от 0,2 до 1,2м, перепад высот 5-7см от уреза воды, глубина залегания мерзлоты у уреза воды 50см.

б - пушицево-осоково-гипновое болото окаймляет микроозеро полосой шириной от 0,8 до 1,8м, глубина залегания мерзлоты 0,35м, перепад высот от 7 до 15-20см (у подножья валика).

в - кустарничково-лишайниково-зеленомошная растительность на валике. Валик выражен слабо, разбит трещинами отседания, имеет ширину 0,4-0,8м, перепад высот до 0,6-0,7м (от уреза воды). Глубина залегания мерзлоты 0, 3м. в средней части и у подножья валика - 0,35м.

Почвы:

Точка 4а - расположена в 25см от уреза воды на осоковом болоте (точка описания растительности - 4а), высота от уреза воды 5-7см. яма сразу наполняется водой, поэтому описание произведено по монолиту, вынутому из неё. Глубина протаивания 40 см, возле воды - до 50 см.

А0 0-12см слабо разложившийся сфагновый мох, слоистый, очень рыхлый (при нажатии продавливается), очень влажный, обилие корней растений.

А1 12-16см лучше разложившийся торф с мелкоземом, серого цвета с буровато-зеленоватым оттенком, тяжелый суглинок, мокрый, рыхлый, слоистый, волокнистый, мажущийся, обилие корней растений, переход резкий.

В 16-26см (мощность вынутого монолита) темно-серого цвета с зеленоватым оттенком, сырой, уплотненный, тяжелый суглинок, плитчатый, корни растений.

Ниже до глубины примерно 42см (далее льдистая мерзлота) очень мокрый тяжелый суглинок, аналогичный вышеописанному.

Мерзлотная торфянисто-болотная слабо оглеенная тяжелосуглинистая тундровая почва.

Тип фации днища мочажины с осоковым болотом на мерзлотных торфянисто-болотных слабо оглеенных тяжелосуглинистых тундровых почвах.

Точка 4б - расположена на пушицево-осоково-гипновом болоте, в 1,5 м от уреза воды, высота от уреза воды - 12см.

А0 0-5 см. зеленый мох+лишайники+сфагнум, слежавшийся, очень рыхлый, сильно влажный, обильное переплетение корней растений.

А1 5-14 см. темно-бурого цвета, небольшой сизоватый налет, сырой, глянцеватый, плитчатый, слегка уплотненный, корни растений, средний суглинок, ржавые пятна, переход резкий.

В 14-35 см. темно-серый, мокрый, глянцеватый, слегка уплотненный, плитчатый, средний суглинок, корни растений, ржавые пятна, сизоватый налет, из стенок сочится вода, заполняя разрез. С 35 см - мерзлота.

Мерзлотная торфянисто-болотная слабо оглеенная среднесуглинистая тундровая почва.

Тип фации днища мочажины с пушицево-осоково-гипновым болотом на мерзлотных торфянисто-болотных слабо оглеенных среднесуглинистых тундровых почвах.

Точка 4в - расположена на валике в 2,5 м. от уреза воды (точка описания растительности - 4в) высота от уреза воды 0,6-0,7м. Валик выражен слабо, имеются трещинки (10-15 см шириной и глубиной до 15-20см) - них мох. Растительность представлена кустарничково-лишайниково-зеленомошной ассоциацией с зарослями ивы (преобладает) и березки тощей. Глубина протаивания - 30см.

А0 - 0-7см. мох.

А1 - 7-11см. сильно разложившийся органогенный горизонт, обилие корней растений, темно-бурого почти черного цвета, влажный, средний суглинок, плитчатый, рыхлый, глянцеватый. Переход ясный.

Аg - 11-30см. темно-серого цвета с сизоватым оттенком, имеются ржавые пятна (их кол-во увеличивается во время описания), очень влажный, плитчатый, суглинистый, мажущий, корни растений, переход ясный, волнистый. С глубины 30см - льдистая мерзлота

Торфянисто-глеевая тундровая среднесуглинистая почва.

Тип фации валика с кустарничково-лишайниково-зеленомошной растительностью на торфянисто-глеевых тундровых среднесуглинистых почвах.

Рис.7 Водоем 11-Ana-04

Точка 11-Ana-05 Широта 72.45294°N, долгота 113.21014°E. Высота над уровнем моря - 16 м. Размер водоема 8,21 х 5,18 м, максимальная глубина воды - 80 см (рис.8). Температура воды- 10,3°С, удельная электропроводность - 19 мкСм/см, рН=6,15.

вода чистая, прозрачная, сплавина отсутствует, но у южного прибрежья более широкий пояс (до 1,5 м) с других сторон до 0,6-1м с осоково-сабельниковой растительностью (точка 5а). Такая же ассоциация характерна и для побережья на расстоянии до 0,6-0,8м от уреза воды, перепад уровня очень мал - всего 5-7см, при нажатии ногой - выдавливается вода.

Почвы:

Точка 5а - расположена в 30см от уреза воды на осоково-сабельниковом болоте (точка описания растительности - 5а), высота от уреза воды 5-7см. яма сразу наполняется водой, поэтому описание произведено по монолиту, вынутому из неё. Глубина протаивания 49 см, возле воды - до 70 см.

А0 0-10см слабо разложившийся сфагновый мох, слоистый, очень рыхлый (при нажатии продавливается), очень влажный, обилие корней растений.

А1 10-15см лучше разложившийся торф с мелкоземом, серого цвета с буровато-зеленоватым оттенком, тяжелый суглинок, мокрый, рыхлый, слоистый, волокнистый, мажущийся, переход резкий.

В 15-27см (мощность вынутого монолита) темно-серого цвета с зеленовато-сизоватым оттенком, сырой, уплотненный, тяжелый суглинок, плитчатый, корни растений.

Ниже до глубины примерно 49см (далее льдистая мерзлота) очень сырой, тяжелый суглинок, аналогичный вышеописанному.

Мерзлотная торфянисто-болотная слабо оглеенная тяжелосуглинистая тундровая почва.

Тип фации днища мочажины с микроозером с осоково-сабельниковой растительностью на мерзлотных торфянисто-болотных слабо оглеенных тяжелосуглинистых тундровых почвах.

Далее вокруг микроозера, особенно выражен с южной стороны (до 1,5-2м шириной) пояс осоково-сфагнового болота. Растительная ассоциация 5б. Высота относительно уреза воды - 0,1 - 0,2м. Растительность очень рыхлая, сильно продавливается ногой, местами выступает вода.

Почвы:

Точка 5б - в 1,4м от уреза воды, высота от него 0,25м.

А0 - 0-10 см торфянисто-моховая подстилка с примесью мелкозема, очень влажная, рыхлая, пластинчатая. До 6-7 см живые мхи, ниже - рыхлый слабо разложившийся торф коричневый, очень влажный, переход резкий.

А1 - 10-16 см темно-бурого цвета с ржавыми пятнами, тяжелый суглинок, сырой, корни растений, слабо уплотненный, пластинчатый, переход ясный, граница ровная.

Вg - 16-34 см бурый с сизыми пятнами, глеевый, тяжелый суглинок, мокрый, уплотненный, буреет на глазах, корни растений, ниже 34 см - льдистая мерзлота.

Торфянисто-глеевая тундровая тяжелосуглинистая почва.

Тип фации днища мочажины с осоково-сфагновым болотом на торфянисто-глеевых тундровых тяжелосуглинистых почвах.

Валик представляет собой слабо выраженное прерывистое повышение, высотой до 40см. ширина достигает максимум до 0,8-0,9м, разбит трещинами отседания, в целом валиком занята примерно 1/3 часть кольца. Растительность представлена кустарничково-лишайниково-зеленомошной тундрой (описание растительности 5в).

Почвы: точка 5в

А0 - 0-3 см торфянисто-моховая подстилка с примесью мелкозема, темно-серого, почти черного цвета, влажная, рыхлая, слоистый, обилие корней растений, переход резкий.

А1 - 3-12 см темно-коричневого цвета с бурым оттенком, средний суглинок, влажная, слабо уплотненная, пластинчатая, корни растений, переход ясный, граница ровная.

В - 12-29 см буро-коричневый, тяжелый суглинок, уплотненная, влажная, корни растений, признаки оглеения в виде сизых пятен и потёков. Переход ясный, граница волнистая.

С - 29-35 см (видимая мощность) темно-коричневого цвета с зеленоватым оттенком, сизые пятна, сырая, уплотненная, тяжелый суглинок, редко - корни растений. С глубины 35см - льдистая мерзлота.

Мерзлотная торфянисто-болотная слабо оглеенная среднесуглинистая тундровая почва.

Тип фации валика с кустарничково-лишайниково-зеленомошной тундровой растительностью на мерзлотных торфянисто-болотных слабо оглеенных среднесуглинистых тундровых почвах.

Рис.8 Водоем 11-Ana-05

Точка 11-Ana-06 Широта 72.45293°N, долгота 113.21027°E. Высота над уровнем моря - 15 м. Размер водоема 6,7 х 7,0 м, максимальная глубина воды 60 см (рис.9). Температура воды- 10,2°С, удельная электропроводность - 28 мк См/см, рН=6,12.

Примерно на 2/3 заросло осокой и сабельником. Подводный склон довольно крутой, на расстоянии 20-30см от уреза воды глубина уже не менее 30см. растительная ассоциация - сабельниково-осоковое болото (6а). Глубина залегания мерзлоты у уреза воды - 0,7м.

Тип фации днища мочажины с сабельниково-осоковым болотом.

Вокруг микроозера - на расстоянии до 1-1,3м осоково-сфагновое болото, с зарослями березки (6б). Перепад высот от 0 (урез воды) до 15-20см. Слой сфагнума очень мягкий, рыхлый, сильно продавливается ногой.

Почвы:

Точка 6б

А0 0-8 см. очень рыхлый сфагнум, лишайники, сильно влажный, мелкозема мало, переплетение корней растений.

А1 8-14 см. темно-бурого цвета, сырой, глянцеватый, плитчатый, слегка уплотненный, корни растений, средний суглинок, переход резкий.

В 12-22 см. темно-серый, мокрый, глянцеватый, слегка уплотненный, плитчатый, средний суглинок, корни растений, ржавые пятна, сизоватый налет, из стенок сочится вода, заполняя разрез.

С - 22-40 см темно-коричневого цвета с зеленоватым оттенком, сырая, уплотненная, тяжелый суглинок, редко - корни растений, ниже мерзлота. С 40 см - льдистая мерзлота.

Мерзлотная торфянисто-болотная слабо оглеенная среднесуглинистая тундровая почва.

Тип фации днища мочажины с осоково-сфагново-ерниковым болотом на мерзлотных торфянисто-болотных слабо оглеенных среднесуглинистых тундровых почвах.

Валик вокруг микроозера выражен слабо, достаточно отчетливо он виден только в северо-западной и восточной частях. Высота валика на этих участках достигает 0,3-0,4, редко до 0,6м, ширина до 1-1,3м. Сильно разбит трещинами и вокруг валика или в местах, где он очень слабо прослеживается также имеются трещины шириной 0,2-0,4м и глубиной до 0,4-0,5м, местами заняты водой и заросли мхом. Вероятно, это свидетельствует о вытаивании повторно-жильных льдов, образовавшихся ранее под валиками и собственно образовавшими их.

Валики заняты кустарниково-лишайниково-гилякомиевой тундрой (6в).

Почвы:

Точка 6в.

А0 - 0-4см. мох.

Аg - 8-24см. темно-серого цвета с сизоватым оттенком, имеются ржавые пятна (их кол-во увеличивается во время описания), влажный, плитчатый, суглинистый, мажущий, корни растений, переход ясный, волнистый.

Вg - 24-40см. темно-серого цвета с сизоватым оттенком, очень влажный, с ржавыми пятнами, тяжелосуглинистый, имеются более темно окрашенные почти черного цвета прослои мощностью 2-3 см, в целом сизый оттенок выражен по всему горизонту, корни растений по всему горизонту. С 40см - льдистая мерзлота

Торфянисто-глеевая тундровая среднесуглинистая почва.

Тип фации валика с кустарниково-лишайниково-гилякомиевой тундровой растительностью на торфянисто-глеевых тундровых среднесуглинистых почвах.

Рис.9 Водоем 11-Ana-06

Точка 11-Ana-07 Широта 72.45277°N, долгота 113.21029°E. Размер водоема 9,31 х 6,5 м, максимальная глубина воды - 85 см (рис.10). Температура воды- 9,5°С, удельная электропроводность - 30 мкСм/см, рН=6,11.

глубина залегания мерзлоты у уреза воды - 0,5м. В озере имеются мальки, впрочем, как во многих микроозерах. Фация микроозера с открытой водной поверхностью.

Вокруг расположено кольцо шириной 0,4м осоково-сабельникового болота (7а).

Тип фации днища мочажины с осоково-сабельниковым болотом на сильно увлажненных торфянисто-болотных слабо оглеенных тяжелосуглинистых тундровых почвах.

Далее на расстоянии до 1-1,5м - пояс осоково-сфагнового болота (7б). Перепад высот в пределах этого пояса не более 10-15см от уреза воды, сфагнум очень рыхлый, при надавливании сильно сминается, местами может появиться вода. Глубина протаивания 32 см.

Почва:

Точка 7б

А0 0-8см - слабо разложившийся сфагновый мох, слоистый, очень рыхлый (при нажатии продавливается), очень влажный, обилие корней растений.

А1 8-13см - лучше разложившийся торф с мелкоземом, серого цвета с буровато-зеленоватым оттенком, тяжелый суглинок, мокрый, рыхлый, волокнистый, слоистый, мажущийся, переход резкий.

В 13-32см - темно-серого цвета с сизоватым оттенком, мокрый, уплотненный, тяжелый суглинок, плитчатый, ржавые пятна, корни растений.

Ниже с глубины 32см льдистая мерзлота.

Мерзлотная торфянисто-болотная слабо оглеенная тяжелосуглинистая тундровая почва.

Тип фации осоково-сфагнового болота на мерзлотных торфянисто-болотных слабо оглеенных тяжелосуглинистых тундровых почвах.

Валик выражен плохо, только на северо-востоке, юго-западе и юге выражен достаточно четко, имеет высоту до 0,7м, разбит трещинами, глубиной 0,2-0,3м, растительность - кустарничково-лишайниково-гипновая, встречаются злаки. Валик геоботанически не описан, глубина залегания мерзлоты - 0,39м.

Почва:

Точка 7г - расположена на валике в 2,3 м. от уреза воды высота от уреза воды 0,6-0,7м.

А0 - 0-6см. мох.

А1 - 6-11см. сильно разложившийся органогенный горизонт, обилие корней растений, темно-бурого почти черного цвета, влажный, средний суглинок, плитчатый, рыхлый, глянцеватый. Переход ясный.

Аg - 11-28см. темно-серого цвета с сизоватым оттенком, имеются ржавые пятна (их кол-во увеличивается во время описания), очень влажный, плитчатый, суглинистый, мажущий, корни растений, переход ясный, волнистый.

Вg - 28-39см. темно-серого цвета с сизоватым оттенком, с ржавыми пятнами, очень влажный, тяжелосуглинистый, в целом сизый оттенок выражен по всему горизонту, корни растений по всему горизонту.

С глубины 39см - льдистая мерзлота

Торфянисто-глеевая тундровая среднесуглинистая почва.

Тип фации валика с кустарничково-лишайниково-гипновой тундрой на торфянисто-глеевых тундровых среднесуглинистых почвах.

Рис.10 Водоем 11-Ana-07

Точка 11-Ana-08 Широта 72.45313°N, долгота 113.21032°E. Высота над уровнем моря - 14 м. Размер водоема 5,35 х 2,0 м, максимальная глубина воды - 123 см (рис.11). Температура воды- 6,3°С, удельная электропроводность - 29 мк См/см, рН=6,12.

Микроозеро треугольной форме в месте пересечении трещин. Трещина северо-северо-восточного направления имеет ширину от 0,2 до 1,5м (часть занятая водой) - далее она вытянута в том же направлении на 5-6м и занята осоковым болотом, к ю-ю-з она также имеет продолжение на 4-5м и также занята осоковым болотом. Вторая трещина шире (до 2м), но протяженность ее меньше - до 3,5м, также занята осоковым болотом, вытянута на з-с-з. Собственно место пересечения трещин занято микроозером, глубиной до 1,1м и размерами 3,5х5м, вытянуто в направлении с-с-в. В воде по сужениям озера (в углах треугольника имеется моховая сплавина (бурый мох). Прибрежные склоны крутые. Глубина залегания мерзлоты у уреза воды составляет 0,6-0,7м, резко уменьшаясь по мере удаления от воды, так на расстоянии 20см от уреза воды глубина залегания мерзлоты составляет 38см, но у подножья валика и на нем самом глубина залегания мерзлоты вновь увеличивается до 40 и 43см соответственно.

Тип фации трещинного микроозера с моховой сплавиной.

Вокруг микроозера по трещинам располагается зеленомошно (гипново)-осоковое болото, геоботаническое описание 8б

Почвы:

Точка 8б.

А0 0-3 см. зеленый мох, слежавшийся, рыхлый, сильно влажный, переплетение корней растений.

А1 3-14 см. темно-бурого цвета, сырой, ржавые пятна, глянцеватый, плитчатый, слегка уплотненный, корни растений, средний суглинок, переход резкий.

В 14-27 см. темно-серый, мокрый, глянцеватый, слегка уплотненный, плитчатый, средний суглинок, корни растений, ржавые пятна, сизоватый налет, из стенок сочится вода, заполняя разрез.

С 42 см - мерзлота.

Мерзлотная торфянисто-болотная слабо оглеенная среднесуглинистая тундровая почва.

Тип фации днища мочажины вокруг микроозера с зеленомошно-(гипново)-осоковым болотом на мерзлотных торфянисто-болотных слабо оглеенных среднесуглинистых тундровых почвах.

Валик выражен со всех сторон, но находится на значительном (1,5-2м) от уреза воды. Сильно расчленен глубокими трещинами, имеет высоту относительно уреза воды 0,7-0,8м, покрыт кустарничками (ива и березка) и осоково-лишайниково-зеленомошной растительностью, встречаются злаки.

Почвы:

Точка 8в

А0 - 0-3см. моховой покров.

А1 - 3-8см. сильно разложившийся органогенный горизонт, обилие корней растений, темно-бурого почти черного цвета, ржавые пятна, влажный, средний суглинок, плитчатый, рыхлый, глянцеватый. Переход ясный.

Аg - 8-26см. темно-серого цвета с сизоватым оттенком, имеются ржавые пятна, влажный, плитчатый, суглинистый, мажущий, корни растений, переход ясный, волнистый.

Вg - 26-43см. темно-серого цвета с сизоватым оттенком, очень влажный, с ржавыми пятнами, тяжелосуглинистый, сизый оттенок выражен по всему горизонту, корни растений по всему горизонту. С 43см - льдистая мерзлота

Торфянисто-глеевая тундровая среднесуглинистая почва.

Тип фации валика с кустарничково-осоково-лишайниково-зеленомошной растительностью на торфянисто-глеевых тундровых среднесуглинистых почвах.

Рис.11 Водоем 11-Ana-08

Точка 11-Ana-09 Широта 72.45293°N, долгота 113.21084°E. Высота над уровнем моря - 7 м. Размер водоема 3,42 х 4,0 м, максимальная глубина воды 114 см (рис.12). Температура воды- 2,0°С, удельная электропроводность - 30 мкСм/см, рН=6,08.

Микроозеро ромбовидной формы в пересечении трещин. Прибрежная часть воды занята зарослями осоки и моховой (зеленый мох) сплавиной, кроме того, имеются скопления, вероятно, водорослей. Они имеют вид широких вытянутых листьев толщиной около 1мм, цвет бледно-зеленый, с прожилками, почти просвечиваются, довольно мясистые, внешне напоминают листья салата или капусты (фото….). Данная сплавина размером 1х0,8м сосредоточена в южной части микроозера, хотя ветер восточный.

Тип фации микроозера в пересечении трещин с зарослями осоки и мохово-водорослевой(?) сплавиной.

Вокруг микроозера расположено осоково-сфагново-гипновое болото. Перепад высот в пределах фации до 5-7см от уреза воды, глубина залегания многолетней мерзлоты - 32 см, у уреза воды - 60см.

Почвы:

Точка 9б - расположена в 35см от уреза воды на осоково-сфагново-гипновом болоте (точка описания растительности - 9б), высота от уреза воды 5-7см. яма сразу наполняется водой. Глубина протаивания 32см.

А0 0-8см слабо разложившийся сфагновый мох, слоистый, очень рыхлый (при нажатии сильно продавливается), очень влажный, обилие корней растений, мелкозем почти отсутствует.

А1 8-13см лучше разложившийся торф с мелкоземом, серого цвета с буровато-зеленоватым оттенком, ржавые пятна, тяжелый суглинок, мокрый, рыхлый, слоистый, волокнистый, мажущийся, переход резкий.

В 13-24см (видимая мощность) темно-серого цвета с зеленоватым оттенком, тяжелый суглинок, мокрый, уплотненный, плитчатый, корни растений. Ниже до глубины примерно 32см (далее льдистая мерзлота) очень мокрый тяжелый суглинок, аналогичный вышеописанному.

Мерзлотная торфянисто-болотная слабо оглеенная тяжелосуглинистая тундровая почва.

Тип фации днища мочажины с осоково-сфагново-гипновым болотом на мерзлотных торфянисто-болотных слабо оглеенных тяжелосуглинистых тундровых почвах.

Валик выражен слабо, сильно разбит трещинами, в трещинах - заросли мха. Высота валика максимум 35-40см, глубина залегания многолетней мерзлоты на нем - 38см. Растительность представлена осоково-зеленомошной асс., с зарослями кустарничков (преобладает ива, +березка).

Почвы:

Точка 9в

А0 - 0-5см. мох.

А1 - 5-8см. сильно разложившийся органогенный горизонт, темно-бурого почти черного цвета, влажный, средний суглинок, плитчатый, рыхлый, глянцеватый, обилие корней растений. Переход ясный.

Аg - 8-28см. темно-серого цвета с сизоватым оттенком, имеются ржавые пятна, влажный, плитчатый, суглинистый, мажущий, корни растений, переход ясный, волнистый.

Вg - 28-38см. темно-серого цвета с сизоватым оттенком, очень влажный, с ржавыми пятнами, тяжелосуглинистый, сизый оттенок выражен по всему горизонту, корни растений по всему горизонту. С 38см - льдистая мерзлота.

Торфянисто-глеевая тундровая среднесуглинистая почва.

Тип фации слабо выраженного валика с кустарничково-осоково-зеленомошной растительностью на торфянисто-глеевых тундровых среднесуглинистых почвах.

Рис.12 Водоем 11-Ana-09

Точка 11-Ana-10 Широта 72.45282°N, долгота 113.21061°E. Высота над уровнем моря - 6 м. Размер водоема 8,7 х 3,0 м, максимальная глубина воды 80 см (рис.1.1.5.12). Температура воды- 16,3°С, удельная электропроводность - 9 мкСм/см, рН=6,03.

Вода прозрачная, имеется моховая сплавина, в прибрежной части - заросли осоки.

Тип фации микроозеро с моховой сплавиной и зарослями осоки в прибрежной части.

Вокруг водной части неширокое (30-50см) понижение, занятое сабельниково-осоковым болотом, перепад высот небольшой - 5-7 см относительно уреза воды. Глубина залегания многолетней мерзлоты 46см у воды, далее уменьшается до 43см.

Почвы:

А0 0-3см слабо разложившийся мох, слоистый, рыхлый, очень влажный, обилие корней растений.

А1 3-12см лучше разложившийся торф с мелкоземом, серого цвета с буровато-зеленоватым оттенком, мокрый, рыхлый, слоистый, тяжелый суглинок, волокнистый, мажущийся, обилие корней растений, переход резкий.

В 12-26см (мощность вынутого монолита) темно-серого цвета с зеленоватым оттенком, ржавые пятна, мокрый, слегка уплотненный, тяжелый суглинок, плитчатый, корни растений.

Ниже до глубины примерно 43см (далее льдистая мерзлота) очень мокрый тяжелый суглинок, аналогичный вышеописанному.

Мерзлотная торфянисто-болотная слабо оглеенная тяжелосуглинистая тундровая почва.

Тип фации днища мочажины с сабельниково-осоковым болотом на мерзлотных торфянисто-болотных слабо оглеенных тяжелосуглинистых тундровых почвах.

Валик выражен слабо. С северной стороны - сильно трещиноватый, имеет высоту 0,4-0,5м, трещины имеют направление совпадающее с основной, наблюдаются явные признаки отседания. С восточной стороны высота валика достигает 0,7м, но также покрыт трещинами. С южной стороны высота валика всего лишь 0,3-0,4м, сильно трещиноватый (трещины параллельно основной, отседание. Ширина трещин достигает 20-25см, глубина 15-20см. На расстоянии 3 м от уреза воды к югу и к северу на расстоянии 3,5м расположены микроозера округлой формы. С запада валик отсутствует. Глубина залегания многолетней мерзлоты на валике 0,4м. Валик занят осоково-лишайниково-зеленомошной растительностью (точка геоботанического описания 10б).

Почвы: точка 10б

А0 - 0-8см. мох.

А1 - 8-12см. сильно разложившийся органогенный горизонт, обилие корней растений, влажный, темно-бурого почти черного цвета, средний суглинок, плитчатый, рыхлый, глянцеватый. Переход ясный.

Аg - 12-32см. темно-серого цвета с сизоватым оттенком, имеются ржавые пятна, очень влажный, плитчатый, суглинистый, мажущий, корни растений, переход ясный, волнистый.

Вg - 32-40см. темно-серого цвета с сизоватым оттенком, ржавые пятна, сырой, тяжелосуглинистый, корни растений по всему горизонту.

Торфянисто-глеевая тундровая среднесуглинистая почва.

С глубины 40см - льдистая мерзлота

Торфянисто-глеевая тундровая среднесуглинистая почва.

Тип фации валика с осоково-лишайниково-зеленомошной растительностью на торфянисто-глеевых тундровых среднесуглинистых почвах.

Рис.13 Водоем 11-Ana-10

Точка 11-Ana-11 Широта 72.45279°N, долгота 113.2141°E. Высота над уровнем моря - 17 м. Размер водоема 7,0 х 4,0 м, максимальная глубина воды 85 см (рис.14). Температура воды- 9,5°С, удельная электропроводность - 29 мкСм/см, рН=6,08.

Вода прозрачная, почти 1/3 занята моховой сплавиной, в прибрежной части - заросли осоки, берега низкие.

Тип фации днище трещины с зарастающим микроозером.

Понижение в западной и юго-восточной частях занято гипново-осоковым болотом (геоботаническое описание 11а), перепад высот от уреза воды - 5-10см. Глубина залегания многолетней мерзлоты у уреза воды - 0,6м, на болоте - 0,31м.

Почвы:

Точка 11а - расположена в 25см от уреза воды на гипново-осоковом болоте (точка описания растительности - 11а), берега низкие, яма сразу наполняется водой, поэтому описание произведено по монолиту, вынутому из неё. Глубина протаивания 40 см, возле воды - до 50 см.

А0 0-6см слабо разложившийся мох, темного цвета, слоистый, рыхлый, очень влажный, обилие корней растений.

А1 6-13см лучше разложившийся торф с мелкоземом, темно-серого цвета с буровато-зеленоватым оттенком, тяжелый суглинок, мокрый, рыхлый, слоистый, волокнистый, мажущийся, обилие корней растений, переход резкий.

В 13-28см (мощность вынутого монолита) темно-серого цвета с зеленоватым оттенком, ржавые пятна, сырой, уплотненный, тяжелый суглинок, плитчатый, корни растений.

Ниже до глубины примерно 50см (далее льдистая мерзлота) очень мокрый тяжелый суглинок, аналогичный вышеописанному.

Мерзлотная торфянисто-болотная слабо оглеенная тяжелосуглинистая тундровая почва.

Тип фации днище трещины с гипново-осоковым болотом на мерзлотных торфянисто-болотных слабо оглеенных тяжелосуглинистых тундровых почвах.

Валик выражен достаточно хорошо, на востоке он достигает высоту 0,9м, на юге, юго-западе - 0,4-0,5м, на севере, северо-западе - 0,6м. Валик сильно трещиноватый, образованы отдельности 0,6х0,5м, между ними трещины шириной 0,3-0,4м и глубиной до 0,3м. Многие трещины заняты сфагновым мхом. На вершинах отдельностей произрастают осоки, злаки, ива и редкие заросли березки. Глубина залегания многолетней мерзлоты - 0,5м.

Почвы: точка 11б

А0 0-3см. - торф, корни растений, влажный, темно-коричневого цвета, слабо уплотнен, пластинчатый. Переход ясный.

А1 3-9см. - темно-бурого цвета, влажный, мажущийся, средний суглинок, слоистый, корни растений, ржавые пятна, слегка уплотнен, переход ясный.

Аg 9-28см. - сизого цвета, влажный, ржавые пятна, средний суглинок, слоистый, корни растений, уплотнен, переход ясный.

В 28-50см. - темно-бурого цвета, с сизыми и ржавыми пятнами, очень влажный, ржавых пятен поменьше, тяжелый суглинок.

Ниже 50 см - мерзлота.

Мерзлотная торфянисто-глеевая среднесуглинистая тундровая почва.

Тип фации валика с осоково-лишайниково-зеленомошной тундровой растительностью на мерзлотных торфянисто-глеевых среднесуглинистых тундровых почвах.

Рис.14 Водоем 11-Ana-11

Точка 11-Ana-12 Широта 72.45314°N, долгота 113.20574°E. Высота над уровнем моря - 12 м. Размер водоема 1,23 х 1,6 м, максимальная глубина воды - 80 см (рис.15). Температура воды- 9,3°С, удельная электропроводность - 29 мкСм/см, рН=6,33.

Берега крутые, перепад высот 0,2-0,5 м, склоны дренированные. В воде плавает сплавина гипновых мхов+водоросли «листьевые». От мочажины расходятся трещины также занятые водой, шириной 0,2-0,4 м, глубиной до 0,2м. К югу от описываемой мочажины в 6 м. расположена другая, занятая осоковым болотом, причем в нем уровень воды на 0,2-0,3 м выше, несмотря на то, что в ее стороны отходят глубокие трещины, но не соединяются (см. фото сразу после т.12, с лопатой). Уровень воды различный, вероятно из-за отсутствия связи между водоемами и разной глубины протаивания.

Глубина протаивания: у воды - 0,4м, на валике - 0,35м, между ними - 0,52м.

Растительность: кустарничково-осоково-лишайниково-зеленомошная тундра. У воды преобладает осока, имеются заросли сфагнума, кол-во кустарничков увеличивается по мере удаления от воды.

Почвы:

Точка 12-II (описание растительности - 12а - отсутствует) расположена на берегу мочажины, на расстоянии 0,3м и высоте 0,2м от уреза воды.

А0 0-3 см. зеленый мох, лишайники+сфагнум, слежавшийся, рыхлый, влажный, переплетение корней растений.

А1 3-10 см. темно-бурого цвета, влажный, глянцеватый, плитчатый, слегка уплпотенный, корни растений, средний суглинок, переход резкий.

В 10-40 см. темно-серый, сырой, глянцеватый, слегка уплотненный, плитчатый, средний суглинок, корни растений, ржавые пятна, сизоватый налет, из стенок слабо сочится вода. С 40 см - мерзлота.

Мерзлотная торфянисто-болотная слабо оглеенная среднесуглинистая тундровая почва.

Тип фации днище мочажины с осоково-сфагновым болотом на мерзлотных торфянисто-болотных слабо оглеенных среднесуглинистых тундровых почвах.

Точка 12-I (описание растительности - 12 б - отсутствует) - на валике, рядом с морозобойной трещиной в 40 см. от края разреза, в 3,5 м от уреза воды, перепад высот - 0,6 м.

А0 0-5 см. Моховой покров, влажный.

А1 5-9 см. темно-бурого почти черного цвета, хорошо разложившийся торф, рыхлый, влажный, плитчатый, слоистый, средний суглинок, корни растений.

Вg 9-23 см. темно-серого цвета с сизым оттенком, влажный слегка уплотненный, средний суглинок, ржавые пятна (2х3см и меньше), Имеется темноокрашенный затек гумуса неопределенной формы (ближе к серповидной, наклонной по диагонали), корни растений.

С глубины 23 см - мерзлота.

Торфянисто-глеевая тундровая среднесуглинистая почва.

Тип фации валиковая кустарничково-осоково-лишайниково-зеленомошная тундра на торфянисто-глеевых тундровых среднесуглинистых почвах.

Рис.15 Водоем 11-Ana-12

Точка 11-Ana-13 Широта 72.45318°N, долгота 113.21043°E. Высота над уровнем моря - 12 м. Размер водоема 4,8 х 2,5 м, максимальная глубина воды 90 см (рис.16). Температура воды- 9,3°С, удельная электропроводность - 36 мк См/см, рН=6,20.

Тип фации микроозеро в пересечении трещин.

Вокруг микроозера гипново-осоковое болото (описание растительности 13б), занимает полосу шириной 50-60см. Глубина залегания многолетней мерзлоты у уреза воды - 0,6м, на расстоянии 30см от него - 0,45м.

Почвы: точка 13б

А0 0-5 см. зеленый мох, лишайники, растительные остатки, слежавшийся, рыхлый, сильно влажный, переплетение корней растений.

А1 5-13 см. темно-бурого цвета, сырой, глянцеватый, плитчатый, слегка уплотненный, ржавые пятна, корни растений, средний суглинок, переход резкий.

Вg 13-28 см. темно-серый, мокрый, ржавые пятна, глянцеватый, слегка уплотненный, средний суглинок, плитчатый, корни растений, сизоватый налет, из стенок сочится вода, заполняя разрез. С 52 см - мерзлота.

Мерзлотная торфянисто-болотная оглеенная среднесуглинистая тундровая почва.

Тип фации склоны трещин со сфагново-осоковым болотом на мерзлотных торфянисто-болотных оглеенных среднесуглинистых тундровых почвах.

Валик со всех сторон выражен достаточно хорошо достигает в высоту 0,8-1м. Валик сильно трещиноватый, образованы отдельности 0,4х0,5м, между ними трещины шириной 0,3-0,4м и глубиной до 0,3м. Многие трещины заняты сфагновым мхом. На вершинах отдельностей произрастают осоки, злаки, кустарнички. Глубина залегания многолетней мерзлоты - 0,5м.

Почвы: точка 13в

А0 0-4см. - торф, корни растений, влажный, темно-коричневого цвета, слабо уплотнен, пластинчатый. Переход ясный.

А1 4-11м. - темно-бурого цвета, влажный, мажущийся, средний суглинок, слоистый, корни растений, ржавые пятна, слегка уплотнен, переход ясный.

Аg 11-32см. - сизого цвета, влажный, ржавые пятна, средний суглинок, слоистый, корни растений, уплотнен, переход ясный.

В 32-50см. - темно-бурого цвета, с сизыми и ржавыми пятнами, очень влажный, ржавых пятен поменьше, тяжелый суглинок.

Ниже 50 см - мерзлота.

Мерзлотная торфянисто-глеевая среднесуглинистая тундровая почва.

Тип фации валика с кустарничково-лишайниково-зеленомошной тундровой растительностью на мерзлотных торфянисто-глеевых среднесуглинистых тундровых почвах.

Рис.16 Водоем 11-Ana-13

Точка 11-Ana-14 Широта 72.45321°N, долгота 113.2183°E. Высота над уровнем моря - 11 м. Размер водоема 12,0 х 4,29 м, максимальная глубина воды - 138 см (рис.17). Температура воды- 10,7°С, удельная электропроводность - 49 мк См/см, рН=4,69.

Вода прозрачная, очень чистая, имеются заросли мхов и водорослей, сплавина не образуется. По окраинам - заросли осоки и сабельника.

Тип фации вытянутых микроозер со значительной глубиной и наличием зарослей осок, мхов и водорослей.

Гипново-осоковое болото распространено в узкой и по окраинам расширенной части озера. Осока в основном произрастает на границе вода-суша и в прибрежной мелководной части, гипновые мхи преобладают на суше. Но в целом эта фация занимает узкую полосу шириной максимум до 30-40см. Выше по склону растительность меняется.

Почвы: точка 14б:

А0 0-4см слабо разложившийся мох, темного цвета, слоистый, рыхлый, очень влажный, обилие корней растений.

А1 4-9см лучше разложившийся торф с мелкоземом, темно-серого цвета с буровато-зеленоватым оттенком, тяжелый суглинок, влажный, рыхлый, слоистый, волокнистый, мажущийся, обилие корней растений, переход резкий.

В 9-28см (мощность вынутого монолита) темно-серого цвета, ржавые пятна, сырой, уплотненный, тяжелый суглинок, плитчатый, корни растений. Яма заполняется водой.

Ниже до глубины примерно 53см (далее льдистая мерзлота) очень мокрый тяжелый суглинок, аналогичный вышеописанному.

Мерзлотная торфянисто-болотная слабо оглеенная тяжелосуглинистая тундровая почва.

Тип фации нижняя часть склона трещины с гипново-осоковым болотом на мерзлотных торфянисто-болотных слабо оглеенных тяжелосуглинистых тундровых почвах.

Выше на склонах развита кустарничково-лишайниково-зеленомошная тундра. Валик выражен хорошо, имеет высоту 0,8-0,9м. Общий перепад высот от уреза воды составляет 1,5-1,6м. На валиках практически отсутствуют трещины, что, в общем-то, является редким явлением. Глубина залегания многолетней мерзлоты на валиках - 0,4м, у уреза воды - 0,7-0,8м.

Почвы: точка 14в

А0 0-3см. - торф, корни растений, влажный, темно-коричневого цвета, слабо уплотнен, пластинчатый. Переход ясный.

А1 3-11см. - темно-бурого цвета, влажный, мажущийся, средний суглинок, слоистый, корни растений, ржавые пятна, слегка уплотнен, переход ясный.

Аg 11-29см. - сизого цвета, влажный, ржавые пятна, средний суглинок, слоистый, корни растений, уплотнен, переход ясный.

В 29-40см. - темно-бурого цвета, с сизыми и ржавыми пятнами, очень влажный, ржавых пятен поменьше, тяжелый суглинок. Ниже 40 см - мерзлота.

Мерзлотная торфянисто-глеевая среднесуглинистая тундровая почва.

Тип фации валика с кустарничково-лишайниково-зеленомошной тундровой растительностью на мерзлотных торфянисто-глеевых среднесуглинистых тундровых почвах.

Рис.17 Водоем 11-Ana-14

Точка 11-Ana-15 Широта 72.45321°N, долгота 113.2183°E. Высота над уровнем моря - 11 м. Размер водоема 8,0 х 1,59 м, максимальная глубина воды - 90 см (рис.18). Температура воды- 14,6°С, удельная электропроводность - 3 мк См/см, рН=5,57.

Тип фации линейно вытянутых микроозер со значительной глубиной.

Вдоль берегов озера полосой в 0,3-0,6м вытянуто артагростиково-осоковое болото (описание растительности - 15а). Перепад высот незначительный - всего 5-12см от уреза воды, почвы насыщены водой.

Почвы: точка 15а

А0 0-5см слабо разложившийся мох, темного цвета, слоистый, рыхлый, очень влажный, обилие корней растений.

А1 5-13см лучше разложившийся торф с мелкоземом, темно-серого цвета с буровато-зеленоватым оттенком, тяжелый суглинок, мокрый, рыхлый, слоистый, волокнистый, мажущийся, обилие корней растений, переход резкий.

В 13-27см (мощность вынутого монолита) темно-серого цвета с зеленоватым оттенком, ржавые пятна, сырой, уплотненный, тяжелый суглинок, плитчатый, корни растений.

Ниже до глубины примерно 45см (далее льдистая мерзлота) очень мокрый тяжелый суглинок, аналогичный вышеописанному.

Мерзлотная торфянисто-болотная слабо оглеенная тяжелосуглинистая тундровая почва.

Тип фации днище трещины с артогростиково-осоковым болотом на мерзлотных торфянисто-болотных слабо оглеенных тяжелосуглинистых тундровых почвах.

Валик выражен слабо, разбит на отдельности трещинами шириной 7-12см, глубиной 15-20см. Растительность представлена кустарниково-лишайниково-зеленомошной ассоциацией (описание растительности - 15б). Глубина залегания многолетней мерзлоты на валике - 0,48м.

Почвы: точка 15б

А0 - 0-8см. мох.

А1 - 8-14см. сильно разложившийся органогенный горизонт, обилие корней растений, темно-бурого почти черного цвета, влажный, средний суглинок, плитчатый, рыхлый, глянцеватый. Переход ясный.

Аg - 14-28см. темно-серого цвета с сизоватым оттенком, имеются ржавые пятна, сырой, в нижней части - мокрый, плитчатый, тяжелосуглинистый, мажущий, корни растений, переход ясный, волнистый.

В - 28-48см. темно-серого, почти черного цвета с сизым налетом и ржавыми пятнами, мокрый, плитчатый, тяжелосуглинистый, мажущий, корни растений. С глубины 48см - льдистая мерзлота

Торфянисто-глеевая тундровая среднесуглинистая почва.

Тип фации валика с кустарничково-лишайниково-зеленомошной растительностью на торфянисто-глеевых тундровых среднесуглинистых почвах.

Рис.18 Водоем 11-Ana-15

Точка 11-Ana-16 Широта 72.45311°N, долгота 113.20514°E. Высота над уровнем моря - 6 м. Размер водоема 7,43 х 7,0 м, максимальная глубина воды 60 см (рис.19). Температура воды- 16°С, удельная электропроводность - 49 мк См/см, рН=4,69.

а - сабельниково-осоковые заросли, занимают почти половину (восточную часть) мочажины.

Тип фации днище полигона занятое микроозером с сабельниково-осоковыми зарослями.

б - осоково-сфагновое болото, окаймляет микроозеро полосой шириной 0,4-0,8м, перепад высот 15см от уреза воды, глубина залегания мерзлоты у уреза воды 50см, в средней части и у подножья валика - 29см.

в на валике. Валик выражен слабо, разбит трещинами отседания, имеет ширину 0,4-0,8м, перепад высот до 0,5-0,6м (от уреза воды).

Почвы: нумерация точек (буквенные обозначения соответствуют горизонтам).

Точка 16-II - расположена в 50см от уреза воды на осоково-сфагновом болоте (точка описания растительности - 16б), высота от уреза воды 5-7см. яма сразу наполняется водой, поэтому описание произведено по монолиту, вынутому из неё. Глубина протаивания 29 см, возле воды - до 50 см.

А0 0-9см слабо разложившийся сфагновый мох, слоистый, очень рыхлый (при нажатии продавливается), очень влажный, обилие корней растений.

А1 9-13см лучше разложившийся торф с мелкоземом, серого цвета с буровато-зеленоватым оттенком, тяжелый суглинок, очень влажный, рыхлый, слоистый, волокнистый, мажущийся, переход резкий.

В 13-22см (мощность вынутого монолита) темно-серого цвета с зеленоватым оттенком, сырой, уплотненный, тяжелый суглинок, плитчатый, корни растений.

Ниже до глубины примерно 35см (далее льдистая мерзлота) очень мокрый тяжелый суглинок, аналогичный вышеописанному.

Мерзлотная торфянисто-болотная слабо оглеенная тяжелосуглинистая тундровая почва.

Тип фации днища полигона с осоково-сфагновым болотом на мерзлотных торфянисто-болотных слабо оглеенных тяжелосуглинистых тундровых почвах.

Точка 16-I - расположена на валике в 4 м. от уреза воды (точка описания растительности - 16в), высота от уреза воды 0,5-0,6м. Валик выражен слабо, имеются трещинки (10-15 см шириной и глубиной до 15-20см). Растительность представлена осоково-лишайниково-зеленомошной ассоциацией с кустарничками ивы (преобладает) и березки. Глубина протаивания - 31см.

А0 - 0-5см. мох.

А1 - 5-7см. сильно разложившийся органогенный горизонт, обилие корней растений, темно-бурого почти черного цвета, влажный, средний суглинок, плитчатый, рыхлый, глянцеватый. Переход ясный.

Аg - 7-16см. темно-серого цвета с сизоватым оттенком, имеются ржавые пятна (их кол-во увеличивается во время описания), влажный, плитчатый (при «растягивании» вынутого куска он покрывается горизонтальными трещинками), суглинок, корни растений, переход не выражен.

Другой горизонт? (Вg ?) 17-26см. Ниже, с глубины 17 см и до мерзлоты (26см) имеются более темно окрашенные прослои мощностью 1-2 см, особенно четко выделяются две прослойки, отстоящие друг от друга на 5-7см, в целом сизый оттенок выражен, корни растений по всему горизонту.

Торфянисто-глеевая тундровая среднесуглинистая почва.

Тип фации валик с кустарничково-осоково-лишайниково-зеленомошной растительностью на торфянисто-глеевых тундровых среднесуглинистых почвах.

Рис.19 Водоем 11-Ana-16

Точка 11-Ana-17 Широта 72.45296°N, долгота 113.20555°E. Высота над уровнем моря - 7 м. Размер водоема 8,0 х 6,44 м, максимальная глубина воды 90 см (рис.20). Температура воды- 10,1°С, удельная электропроводность - 22 мк См/см, рН=6,22.

Вода прозрачная, по окраине озера развиты сабельниково-осоковые, в центре - осоковые заросли.

Тип фации округлых микроозер с сабельниково-осоковыми и осоковыми зарослями.

Вокруг озера с западной, южной и восточной сторон сформировалось осоково-сфагновое болото (описание растительности - 17б). Ширина полосы составляет в среднем 0,6м максимум до 1,5м, перепад высот 0,15-0,2м.

Почвы: точка 17б

А0 0-10см слабо разложившийся сфагновый мох, слоистый, очень рыхлый (при нажатии продавливается), очень влажный, обилие корней растений.

А1 10-17см лучше разложившийся торф с мелкоземом, серого цвета с буровато-зеленоватым оттенком, тяжелый суглинок, мокрый, рыхлый, слоистый, волокнистый, мажущийся, переход резкий.

В 17-28см (мощность вынутого монолита) темно-серого цвета с зеленовато-сизоватым оттенком, сырой, уплотненный, тяжелый суглинок, плитчатый, корни растений.

Ниже до глубины примерно 50см (далее льдистая мерзлота) очень сырой, тяжелый суглинок, аналогичный вышеописанному.

Мерзлотная торфяно-болотная слабо оглеенная тяжелосуглинистая тундровая почва. Тип фации днища мочажины с микроозером с осоково-сфагновым болотом на мерзлотных торфяно-болотных слабо оглеенных тяжелосуглинистых тундровых почвах.

Валик вокруг болота выражен слабо, имеет высоту 0,4м, разбит трещинами шириной 0,2-0,3м и глубиной до 0,2м на отдельности 0,6х0,8м, с северной стороны ширина трещин возрастает до 0,4м, а высота валика до 0,6м. Глубина залегания многолетней мерзлоты на валике составляет 49см. Валик занят кустарничково-осоково-лишайниково-зеленомошной тундрой (описание растительности - 17в).

Почвы: точка 17в

А0 - 0-3 см торфянисто-моховая подстилка с примесью мелкозема, темно-серого, почти черного цвета, влажная, рыхлая, слоистый, обилие корней растений, переход резкий.

А1 - 3-14 см темно-коричневого цвета с бурым оттенком, средний суглинок, влажная, слабо уплотненная, пластинчатая, корни растений, переход ясный, граница ровная.

В - 14-32 см буро-коричневый, тяжелый суглинок, уплотненная, влажная, корни растений, признаки оглеения в виде сизых пятен и потёков. Переход ясный, граница волнистая.

С - 32-49 см (видимая мощность) темно-коричневого цвета с зеленоватым оттенком, сизые пятна, сырая, уплотненная, тяжелый суглинок, редко - корни растений. С глубины 49см - льдистая мерзлота.

Мерзлотная торфянисто-болотная слабо оглеенная среднесуглинистая тундровая почва. Тип фации валика с кустарничково-осоково-лишайниково-зеленомошной тундровой растительностью на мерзлотных торфянисто-болотных слабо оглеенных среднесуглинистых тундровых почвах.

Рис.20 Водоем 11-Ana-17

Зообентос водоемов ключевого участка «Юрюнг-Хая»

Зообентос из полигональных водоемов ключевого участка «Юрюнг Хая» собран только на качественный анализ. Всего обследовано 15 водоемов. Предварительные данные встреченных таксонов зооценоза водоемов приведены ниже (табл.4).

Таблица 4 Встречаемость таксонов зообентоса в водоемах полигональной тундры ключевого участка «Юрюнг Хая», 2011 г

Из таблицы видно, что в полигональных водоемах присутсвуют только определенные таксоны беспозвоночных организмов (рис.21). В водоемахполигонов встреченоограниченное количество организмов. Наиболее часто встречаются виды из трех таксономических групп: из высших ракообразных виды рода Gammarus (93,3 % водоемов) и чуть меньше другой род Branchipus до 46,7%;из моллюсков род Aplexa (до 66,7 %); из отряда двукрылых - род Chironomus (до 60 %); из малощетинковых червей - семейство Tubificidae (54 %). Вероятно, виды этих родов наиболее приспособлены в суровых природно-климатических и гидрологических условиях Арктики.

Рис.21 Виды наиболее часто встречаемых род зообентоса водоемов

.2 Методика и технология создания карты

ландшафт тундра геоинформационный

Карта разрабатывалась программным продуктом ArcView 3.2a компании ESRI(Рис.22).

Рис. 22 Заставка компьютерной программы ArcView GIS 3.2

С его помощью был использован спутниковый снимок Landsat-7 в img формате, который послужил первоначальным материалом для дешифрирования ландшафтов изучаемой долины.

Первоначально необходимо определить нахождение на снимке ключевого участка исследования. Для этого запускаем программу, подгружаем все необходимые модули (Файл -> Модули, обязательно выделяем GeoTop) создаём новый вид карты, затем Вид -> Свойства. Изменяем значение единиц карты на метры, единицы длины - на километры, далее выбираем проекцию -> категория UTM 1983, тип - зона 50, OK.

Для подгрузки данных по ключевому участку нажимаем Вид - Добавить тему - типы исходных данных - Растровые данные - Anabar1.img (Рис.23)

Рис.23

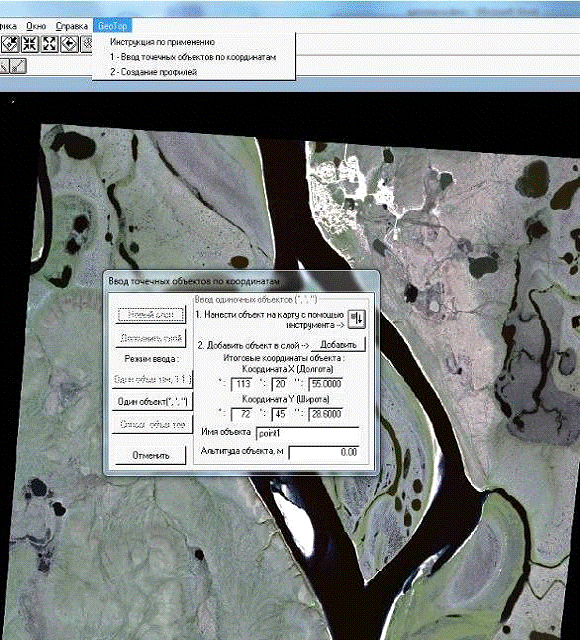

Для ввода координатных данных на карте нам понадобится модуль GeoTop, выбираем его на верхней панели -> Ввод точечных данных по координатам -> Новый слой, с указанием каталога, в котором он будет создан.

Далее Режим ввода -> Один объект (',',"), вписываем координаты в соответствующие поля, с указанием имени объекта, например point1, далее нажимаем добавить. (Рис.24)

Рис.24

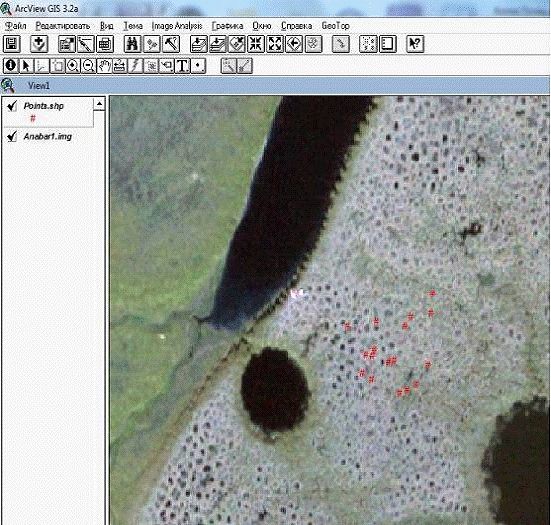

И так со всеми остальными точками. Готовые отмеченные координаты выглядят так (Рис.25).

Рис.25

Приступаем к заполнению полигона контурами. Выбираем вид -> новая тема -> полигон. Выбираем иконку с созданием полигона. Обводим контур согласно имеющимся у нас данным (Рис.26).

Рис.26

Затем может понадобиться не создавать новый, отдельный контур, а добавить примыкающий к уже созданному. В выпадающем списке выбираем последнюю иконку контура и обводим его вокруг первого.

Готовый контур выглядит так (Рис.27).

Рис.27

Рис. 28 Фрагмент космического рисунка на изучаемую территорию

3.3 Решение проблем с типами данных и кодировками через формат DBF

понимает формат DBF. С другой стороны, DBF - это «родной» формат ArcView, именно в нем хранится атрибутика для шейп-файла.. Создаем таблицу, например, с номерами точек, названиями, координатами. (рис.29).

Рис.29

Excel способен записать данные сразу в DBF, но при этом:

. Утеряны знаки у чисел "после запятой";

. Перепутаны типы данных в колонках;

. Искажена кодировка русских букв и т.п. (Рис.30).

Рис.30

Первые две проблемы связаны с тем, что Excel - простой табличный процессор, а не система баз данных, вот он и не умеет заботиться о типах данных. А DBF - это не простая таблица, это файл именно базы данных, и в нем есть строгая структура - она зафиксирована в заголовке DBF. Для баз данных в составе MS Office предназначен Access, и он правильно пишет DBF, принимает его почти как «родной» формат. Проблемы 1 и 2 там практически отсутствуют.

Типы данных

Excel определяет типы данных для каждой колонки по верхним строкам, поэтому, составляя таблицу:

Верхнюю строку отведите под заголовки колонок. Предпочтительнее написать названия без пробелов, латинские и не более 10 символов - это требования формата DBF.

Если числа имеют неверный десятичный знак-разделитель, или букву "О" вместо нулей, Excel объявит их текстом, и колонки в DBF приобретут текстовый тип.

Если в верхних строчках в некоторых колонках нет данных, или они не показательны для колонок (например, колонка текстовая, а в верхних строчках попались одни цифры), то отведите вторую строку специально под образчики значений. Эту строку можно будет удалить из DBF, уже в ArcView.

Желательно задавать типы данных. Для этого следует поочередно обвести колонки мышкой, и поменять формат клеток с "общего" на конкретный. Для чисел подойдет "Фиксированный" с нужным количеством десятичных знаков.

3.4 Установка связи с таблицей MS Excel посредством SQL-Connect в самой программе

ArcView позволяет импортировать напрямую DBF-файлы, а MS Excel позволяет переводить файлы из родного .XLS формата в .DBF, но это неудобно, т.к. зачастую ломается их структура, кодировка и т.п. Во избежание этих проблем существует SQL-Connect (рис.31). Запускаем программу ArcView GIS-> Проект -> Связь с SQL-сервером. Соединение -> Excel Files -> выбирай нужный файл -> Соединить.

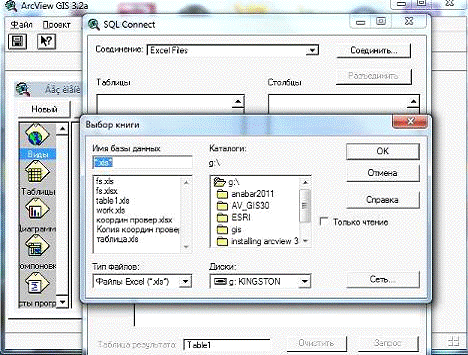

Рис. 31 Окно программы ArcView 3.2 с меню «Связь с SQL севером»

Рис.32

Файл Excel должен иметь регулярную структуру, иначе ничего не выйдет: ровные строгие колонки, в первой строке - обязательно заголовки колонок. Кроме того, в Excel весь диапазон данных должен быть поименован. Для этого обведите нужный диапазон, включите "Вставка/Имя/Присвоить", и наберите какое-либо подходящее наименование для диапазона, например, point17.(Рис.33) Проверьте, что имя задано - в списках имен, например, в выпадающем меню слева в строке формул это имя должно фигурировать.

Рис.33

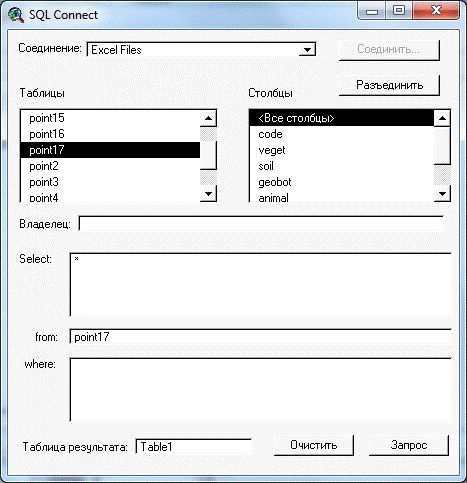

Вернемся в ArcView. После выбора файла-источника данных SQL-connect выдаст в окошке "Tables" слева условное имя "point17". Если все правильно со структурой и с именами, то выбрав эту самую "point17", вы получите справа, в окошке "Столбцы", список колонок таблицы (точнее, вашего Excel диапазона данных). (Рис.34)Если у вас несколько таблиц внутри одного файла Excel, вы можете пользоваться и таким файлом, только нужно его немного усовершенствовать - присвоить имя каждому табличному диапазону - point1, point2 и т.п.

Рис.34

Для простоты лучше выбрать все колонки (Все столбцы), это отразится в поле "Select" звездочкой. Если все выглядит, как на рисунке, то формирование запроса готово, указание "Владелец" и "Where" для запроса не обязательно. Можно жать на кнопку "Запрос" внизу - сформируется виртуальная таблица. Обычно и кодировка, и типы данных в ней правильные. Учтите, что SQL-соединение чувствительно к структуре таблицы. Присоединив единожды таблицу, её структуру менять нельзя. Если вам хочется вставить новую колонку, или поменять тип данных в колонке, вам лучше отсоединить источник данных, и присоединить его заново.

3.5 Склеивание импортированных таблиц с атрибутивными таблицами шейп-файла

Путем использования меню Window и перетаскивания окон сделать так, чтобы на мониторе были одновременно видны атрибутивная таблица темы, к которой надо привязать данные из связанной таблицы, и сама связанная таблица. Делать атрибутивную таблицу редактируемой необязательно, связанная таблица редактируемой по определению быть не может. Если атрибутивная таблица темы не обнаруживается, значит, после загрузки в проект темы к ней не разу не обращались. Тогда в окне View нужно сделать нужную тему активной и нажать кнопку Open theme table (где нарисована таблица). Появится таблица с именем “Attributes of <название темы>” - это и есть атрибутивная таблица. Поочередно выделить общие поля обеих таблиц - в приводимом примере - поле “Key” атрибутивной таблицы и поле “Ключевые участки: код” связанной.

. Сделать активным окно атрибутивной таблицы и нажать кнопку Join(Рис.35) (если кнопка неактивна, значит вы не выделили в какой-то из таблиц поля связи, или окна связываемых таблиц - атрибутивной и внешней не являются первым и вторым соответственно в иерархии окон). После этого в атрибутивной таблице появятся все поля связанной.

ВНИМАНИЕ! Если активным будет окно связанной таблицы, то результат получится обратный ожидаемому - поля атрибутивной таблицы появятся в внешней связанной, что, как я полагаю, вам не надо.

Рис.35

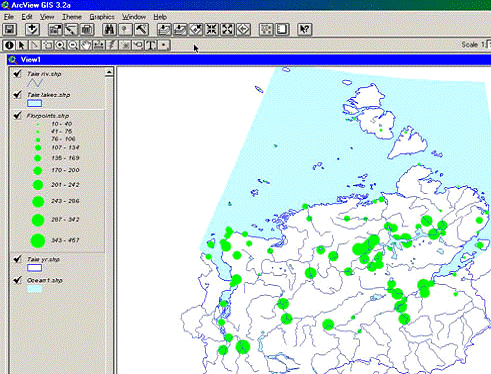

. Перейти в окно вида и при помощи двойного щелчка по теме строить легенду по желаемому полю.

Рис.36

Заключение

В дипломной работе представлен проект структурирования ландшафтов выбранного ключевого участка полигонально-валиковой южной субарктической тундры долины реки Анабар на базе данных дистанционного зондирования Земли в сочетании с данными полевых работ и с использованием геоинформационных технологий.

Поставленные вначале цели и задачи выполнены.

Был проведён обзор по соответствующей тематике результатов проведенных в предшествующие периоды научных исследований природной обстановки Якутии (геологическое строение и рельеф, климат, почвенный покров, растительность, ландшафты).

В ходе полевых работ был собран первичный материал, который впоследствии был использован для создания массива данных. Обработка массива данных позволила сформировать в табличном виде (в формате Excel) основные показатели выбранного ключевого участка региона: типы почвы, ландшафтов, растительности, видового состава животного мира, водные характеристики.

Следующим шагом стало составление карты с использованием данных дистанционного зондирования Земли и геоинформационных технологий крупномасштабная геоботаническая карта исследуемого полигона в долине реки Анабар (М 1:1000).

Построена модель организации СУБД для ArcView GIS, объединившая собранные данные воедино.

Разработка данной модели довольно перспективна, она позволяет вводить данные гораздо более удобным способом через Excel, нежели традиционный способ через ArcView. На данном этапе реализовано первоначальное внесение геоботанических данных, в будущем же возможно подключение больших, сложных и разнообразных массивов.

ПРИЛОЖЕНИЕ

Географические и экологические характеристики местообитаний описанных сообществ Телятниковым М.Ю.

Ниже приведен перечень выполненных геоботанических описаний. Далее приведены географические и экологические характеристики местообитаний описанных сообществ, в частности: географическая привязка (координаты, высота над уровнем моря, особенности мезо-, микро- и нанорельефа (экспозиция, крутизна склона)), название растительных сообществ, особенности увлажнения и дренажа, наличие мерзлоты, тип почв. В таблице 5 приведены списки видов в описаниях с указанием их проективного покрытия. В таблице 5 баллы проективного покрытия приводятся по следующей шкале: 1- до 1%, 2 - 1-2%, 3 - 3%, 4 - 4%, 5 - 5-10%, 6 - 11-30%, 7 - 31-50%, 8 - 51-70%, 9 - 71-100%.

1. Стационар 1а. 23.07.11. Прибрежная водная полоса микроозера. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером, размер микроозера варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72°48'17'', долгота 113°14'43''. Высота над уровнем моря 3м.

. Стационар 1б. 23.07.11. Сабельниково-осоково-сфагновое болото. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозера варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 1в. 23.07.11. Осоково-хилокомиевая влажная тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 1г. 23.07.11. Кустарничково-лишайниково-хилокомиевадра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72°45'28'', долгота 113°20'55''. Высота над уровнем моря 12м.

5. Стационар 2а. 23.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером, размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’28.3’’, долгота113020’57.0’’.

6. Стационар 2б. 23.07.11. Осоково-сфагновая стадия зарастания. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микозером, размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 2в. 23.07.11. Осоково-сфагновое болото. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером, размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 2г. 23.07.11. Кустарничково-лишайниково-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером, размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

9. Стационар 3а. 23.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером, размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’29.6’’, долгота 113020’56.8’’.

10. Стационар 3б. 23.07.11. Сфагново-пушицевая стадия зарастания. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 3в. 23.07.11. Осоково-лишайниково-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

12. Стационар 4а. 23.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером, размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’29.9’’, долгота 113020’57.2’’

13. Стационар 4б. 23.07.11. Гипново-пушицево-осоковая стадия зарастания. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 4в. 23.07.11. Кустарничково-кустарниково-лишайниково-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 5а. 23.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером, размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’29.4’’, долгота 113021’01.4’’

. Стационар 5б. 23.07.11. Осоково-сфагновое с низкими кустарниками болото. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 5в. 23.07.11. Лишайниково-осоково-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

18. Стационар 6а. 23.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером, размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’29.3’’, долгота 113021’02.7’’.

19. Стационар 6б. 23.07.11. Осоково-сфагновая стадия зарастания озерца. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 6в. 23.07.11. Осоково-лишайниково-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 7а. 23.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’27.7’’, долгота 113021’02.9’’.

. Стационар 7б. 23.07.11. Осоково-сфагновая стадия зарастания озерка. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 7в. 23.07.11. Осоково-лишайниково-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с темокарстовой просадкой в середине полигона заполненной водой - микозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

24. Стационар 9а. 23.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’29.3’’, долгота 113021’08.4’’.

25. Стационар 9б. 23.07.11. Осоково-гипновая стадия зарастания озерца. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 9в. 23.07.11. Осоково-хилокомиевая с кустарниками и кустарничками. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

27. Стационар 10а. 23.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’28.2’’, долгота 113021’06.1’’.

28. Стационар 10б. 23.07.11. Злаково-осоково-лишайниково-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микрозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

29. Стационар 11а. 23.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’27.9’’, долгота 113021’04.1’’.

30. Стационар 11б. 23.07.11. Пушицево-лишайниково-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 17а. 24.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’31.1’’, долгота 113020’51.4’’.

. Стационар 17б. 24.07.11. Осоково-сфагновая стадия зарастания. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 17в. 24.07.11. Осоково-цетрариево-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 17aa. 24.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’29.6’’, долгота 113020’55.5’’.

. Стационар 17бб. 24.07.11 Осоково-сфагновая стадия зарастания. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 17вв. 24.07.11 Лишайниково-осоково-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

37. Стационар 12а. 24.07.11 Осоково-хилокомиевая с лишайниками и кустарниками тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’31.4’’, долгота 113020’57.4’’

. Стационар 8а. 24.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’31.3’’, долгота 113021’03.2’’

39. Стационар 8б. 24.07.11. Кустарниково-осоковая стадия зарастания. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 8в. 24.07.11. Лишайниково-осоково-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

41. Стационар 13а. 24.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’31.8’’, долгота 113021’04.3’’.

42. Стационар 13б. 24.07.11. Кустарниково-осоковая стадия зарастания озерка. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 13в. 24.07.11. Лишайниково-кустарничково-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 14а. 24.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’32.1’’, долгота 113021’08.3’’

. Стационар 14б. 24.07.11. Гипново-осоковая стадия зарастания озерка. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

. Стационар 14в. 24.07.11. Лишайниково-хилокомиево-осоковая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

47. Стационар 15а. 24.07.11. В воде. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микрозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м. Широта 72045’33.1’’, долгота 113021’08.5’’.

48. Стационар 15б. 24.07.11. Кустарниково-лишайниково-хилокомиевая тундра. Валиково-полигональный тундрово-болотный комплекс. Валики полигонов в виде гряд с термокарстовой просадкой в середине полигона заполненной водой - микроозером. Размер микроозер варьирует от 3 до 15-20 м в диаметре. Высота валиков 0,3 - 1,5(2)м, ширина 5-15 м.

Список использованной литературы

1.     Актуальные проблемы геоботаники. Современные направления исследований в России: Методология, методы и способы обработки материалов: Школа-конференция, Петрозаводск. Тезисы докл. Петрозаводск. 2001. 223 с.

2.       Александрова В.Д. Геоботаническое районирование Арктики и Антарктики //Комаровские чтения XXIX. Л.: Наука. 1977. 189

3.     Александрова В.Д. Классификация растительности. Обзор принципов классификации и классификационных систем в разных геоботанических школах. Л.: Наука, 1969. 274 с.

.       Антропогенная динамика растительного покрова Арктики и Субарктики: принципы и методы изучения /Ред. Б.А.Юрцев. СПб., 1995. 186 с.

.       Атлас сельского хозяйства Якутской АССР. М.: ГУГК, 1989. 115 с.

6.       Ботанические исследования в Якутии //Доклады юбилейной научной сессии, посвященной 50-летию Якутской АССР, апрель 1972. Якутск: ЯФ СО АН СССР. 1975. 156 с.

7.     Витвицкий Г.Н. Климат //Якутия. М.: Наука, 1965. С. 115-143.

.       Вильчек Г.Е., Вейсфельд М. А. Антропогенная трансформация тундровых экосистем //Изв. АН СССР. Сер. геогр., 1990. № 2. С. 47-56

9.       Гаврилова М.К. Климаты холодных регионов мира. Якутск: ЯФ Изд-ва СО РАН, 1988. 206 с.

.        Гаврилова М.К. Современный климат и вечная мерзлота на континентах. Новосибирск: Наука, Сиб. Отд-ние, 1991. 114 с.

11.   Геоботаническая карта СССР м. 1 : 4000000. Под. Ред. Е.М. Лавренко и В.Б. Сочавы ГУГК. 1954.

.       Геология Якутской АССР. М.: Недра, 1981. 300 с.

.       Государственный доклад "О состоянии окружающей природной среды и природоохранной деятельности в Республике Саха (Якутия) в 1993 году". Якутск. 1994. www.sterh.sakha.ru

14.     Государственный доклад «О состоянии окружающей природной среды и природоохранной деятельности в Республике Саха (Якутия) в 1998 году». Якутск, 1999. 315 с. www.sterh.sakha.ru

.        Государственный доклад «О состоянии окружающей природной среды и природоохранной деятельности в Республике Саха (Якутия) в 2001 году". Якутск. 2002. www.sterh.sakha.ru

.        Государственный доклад «О состоянии окружающей природной среды и природоохранной деятельности в Республике Саха (Якутия) в 2002 году". Якутск. 2003. www.sterh.sakha.ru

17.   Десяткин Р.В., Оконешникова, Десяткин А.Р. Почвы Якутии РАН, Сиб. отд-ние, Ин-т биол. проблем криолитозоны. - Якутск : Бичик, 2009. - 61с

.       Егорова А.А., Васильева И.И., Степанова Н.А., Фесько Н.Н. Флора тундровой зоны Якутии. Якутск: Изд-во ЯНЦ СО АН СССР, 1991. 184 с.

19.   Еловская Л.Г. Классификация и диагностика мерзлотных почв Якутии. Якутск: ЯФ СО АН СССР, 1987. 172 с.

20.   Еловская Л.Г., Коноровский А.К. Районирование и мелиорация мерзлотных почв Якутии. Новосибирск: Наука, 1978. 176 с.

21.     Комаров В.Л. Очерк растительности Якутии //Якутия. Л.: Изд-во АН СССР, 1927. С.197-221.

22.   Мерзлотные ландшафты Якутии (пояснительная записка к "Мерзлотно-ландшафтной карте Якутской АССР масштаба 1:2500000) //Федоров А.Н., Ботулу Т.А., Варламов С.П. и др. Новосибирск: ГУГК. 1989. 170 с.

.       Миркин Б.М. О месте антропогенных смен в классификации форм динамики растительного покрова //Экология. 1971. № 5. С. 31-36.

24.     Миркин Б.М. Антропогенная трансформация растительности //Итоги науки и техники. Т. 5. М.: ВИНИТИ, 1984. С. 139-235.

25.   Миркин Б.М. Метод классификации растительности по Браун-Бланке в СССР //Успехи современной биологии. 1987. т. 104. № 1. С. 145-160.

26.     Отчёт кафедры экологии БГФ СВФУ по тундровым экосистемам, 2010г.

.        Отчёт кафедры экологии БГФ СВФУ по тундровым экосистемам, 2011г.

28.   Практикум по почвоведению / под ред. И.С. Кауричева. М.: Колос, 1980. 272 с.

.       Сорокина В.А. Опыт применения методов Л.Г. Раменского //Бот. журн. 1953. Т.38. № 5. С. 718-728.

30.     Степанова Н.А. Конспект флоры мхов тундры Якутии. Якутск: изд-во ЯФ СО АН СССР. 1986. 120 с.

31.   Сумина О.И. Создание единого компьютерного банка данных по антропогенной растительности арктики в целях изучения антропогенных изменений тундровых экосистем //Освоение Севера и проблема рекультивации. Доклады II Междунар. конференции (Сыктывкар, 25-28 апр. 1994 г.). Сыктывкар, 1994. С. 87-92.

32.     Тетерина, Еловская Л.Г., Почвы Северной Якутии. Наука, Сиб. отд-ние, 1979 - 303с

.        Уиттекер Р. Сообщества и экосистемы. М: Прогресс, 1980. 327 с.

34.   Федоров А.Н. Мерзлотные ландшафты Якутии: Методика выделения и вопросы картографирования. Якутск: изд-во ИМЗ СО АН СССР., 1991. 140 с.
