Защитные
сооружения
|
↓
|
|
↓
|
|
↓
|
Убежище
|
|
Противорадиационное
укрытие
|
|
Простейшие
укрытия
|
|
|
|
|
↓
|
|
|
|
|
по
степени защиты
|
|
|
по
коэфф. ослабления
|
|
|
открытая
|
|
|
|
|
|
|
|
|
|
перекрытая
|
|
|
|
I
класс - 5 кг/см2
|
|
|
I
гр. - более 200 раз
|
|
|
|
|
|
II
класс - 3 кг/см2
|
|
|
II
гр - от100 до 200 раз
|
|
|
|
|
|
III
класс - 2 кг/см2
|
|
|
III
гр - от 50 до 100 раз
|
|
|
|
|
|
IV
класс - 1 кг/см2
|
|
|
|
|
|
|
|
|
V
класс - 0,5 кг/см2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
по
назначению
|
|
сооружения
общего пользования
|
|
|
|
|
специальные
сооружения
|
|
|
|
|
|
|
|
|
|
|
по
возможностям очистки воздуха
|
|
невентилируемые
|
|
|
|
|
|
|
вентилируемые
|
|
|
|
|
|
|
убежища
с регенерацией воздуха
|
|
|
|
|
|
|
|
|
|
|
по
конструктивным особенностям
|
|
котлованного
типа
|
|
|
|
|
подземные
убежища
|
|
|
|
|
|
|
|
|
|
|
по
времени возведения
|
|
стационарные
|
|
|
|
|
быстровозводимые
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

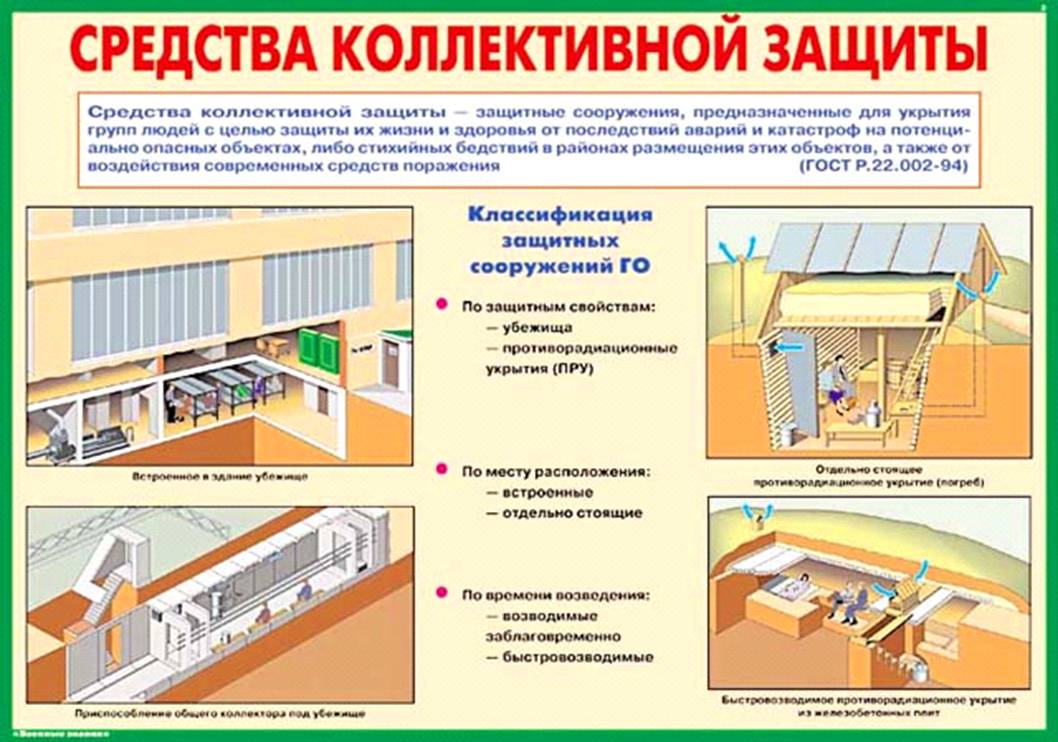

Убежища - это специальные защитные сооружения
герметического типа, предназначенные для защиты людей от поражающих факторов
ядерного взрыва, отравляющих веществ, бактериальных (биологических) средств, а
также от высоких температур и вредных газов, образующихся при пожарах.
Укрывающиеся в них люди не используют средства
индивидуальной защиты кожи и органов дыхания.
Убежища классифицируются по защитным свойствам,
по вместимости, по месту расположения, по обеспечению фильтровентиляционным
оборудованием, по времени возведения.
Убежища следует располагать в пределах радиуса
сбора и местах наибольшего сосредоточения укрываемого персонала (населения).
Радиус сбора укрываемых в убежищах следует принимать при застройке территории
малоэтажными зданиями - 500 м, а многоэтажными - 400 м.
Убежище состоит из основного и вспомогательных
помещений. В основном помещении, предназначенном для размещения укрываемых,
оборудуются двух- или трехъярусные нары - скамейки для сидения и полки для
лежания. Вспомогательные помещения убежища - это санитарный узел,
фильтровентиляционная камера, а в сооружениях большой вместимости - медицинская
комната, кладовая для продуктов, помещения для обеспечения водой из
артезианской скважины и дизельной электростанции.
В убежище устраиваются, как правило, не менее
двух входов (выходов); в убежищах малой вместимости - вход (выход) и аварийный
выход. Во встроенных убежищах входы могут делаться с лестничных клеток или
непосредственно с улицы. Аварийный выход оборудуется в виде подземной галереи,
оканчивающейся шахтой с оголовком или люком на незаваливаемой территории.
Наружная дверь делается защитно-герметической, внутренняя - герметической.
Между ними располагается тамбур.
В убежищах большой вместимости (более 300
человек) при одном из входов оборудуется тамбур-шлюз, который с наружной и
внутренней сторон закрывается защитно-герметическими дверями, что обеспечивает
возможность выхода из убежища без нарушения защитных свойств входа.
Система воздухоснабжения, как правило, работает
в двух режимах: чистой вентиляции (очистка воздуха от пыли) и
фильтро-вентиляции. В убежищах высшей категории и расположенных в пожароопасных
районах может дополнительно предусматриваться режим полной автономности с
регенерацией воздуха внутри убежища. Системы энергоснабжения, отопления и
канализации убежищ связаны с соответствующими внешними сетями. На случай их
повреждения в убежище имеются переносные резервуары для хранения аварийного
запаса воды, а также емкости для сбора нечистот. Отапливаются убежища от общей
отопительной сети. В помещениях убежища имеются комплекты средств для ведения
разведки, защитной одежды, спецодежды, средства тушения пожара, аварийный запас
инструмента.
Противорадиационные укрытия обеспечивают защиту
людей от ионизирующих излучений при радиационном заражении местности. Кроме
того, они защищают от светового излучения, проникающей радиации (в том числе и
от нейтронного потока) и частично от ударной волны, а также от попадания на
кожу и одежду людей радиоактивных, отравляющих веществ и бактериальных
(биологических) средств. Устраиваются чаще всего в подвальных этажах зданий и
других сооружений. В ряде случаев могут строиться отдельно стоящие
быстровозводимые противорадиационные укрытия, для чего используются
промышленные (сборные железобетонные элементы, кирпич, прокат) или местные
(лесоматериалы, камни и т.п.) строительные материалы.
Под противорадиационные укрытия приспосабливают
все пригодные для этой цели заглубленные помещения: подвалы, погребы,
овощехранилища, подземные выработки и пещеры, а также помещения в наземных
зданиях, имеющих стены из материалов, обладающих необходимыми защитными
свойствами.
Для повышения защитных свойств в помещении
заделывают оконные и дополнительные дверные проемы, насыпают слой грунта на
перекрытия и делают, если нужно, грунтовую подсыпку снаружи у стен, выступающих
над поверхностью земли. Герметизация помещений достигается: тщательной заделкой
трещин, щелей и отверстий в стенах и потолке, в местах примыкания оконных и
дверных проемов, ввода отопительных и водопроводных труб, подгонкой дверей и
обивкой их войлоком с уплотнением притвора валиком из войлока или другой мягкой
плотной ткани.
Укрытия вместимостью до 30 человек проветриваются
естественным путем через приточный и вытяжной короба. На наружных выводах
вентиляционных коробах делают козырьки, а на вводе - плотно пригнанные
заслонки, которые закрывают на время угрозы выпадения радиоактивных осадков.
Внутреннее оборудование укрытий аналогично оборудованию убежища.
В приспосабливаемых под укрытия помещениях, не
оборудованных водопроводом и канализацией, устанавливают бачки для воды из
расчета 3-4 л на одного человека в сутки, туалет с выносной тарой или выгребной
ямой. Кроме того, в укрытии устанавливают скамьи, стеллажи или лари для
продовольствия. Освещение осуществляется от наружной электросети или
переносными электрическими фонарями.
Дооборудование подвальных этажей и внутренних
помещений зданий повышает их защитные свойства в несколько десятков или даже
сотен раз. Так, коэффициент защиты оборудованных подвалов деревянных домов
повышается примерно до 100, каменных домов - до 1000. Необорудованные погреба
ослабляют радиацию в 7-12 раз, а оборудованные - в 350-400 раз.
Укрытия простейшего типа. К простейшим укрытиям
относятся щели, открытые и перекрытые. Щели строятся самим населением с
использованием подручных материалов.
Простейшие укрытия обладают достаточно надежными
защитными свойствами. Так, открытая щель в 1,2-2 раза снижает вероятность
поражения ударной волной, световым излучением и проникающей радиацией, в 2-3
раза повышает защиту от облучения в зоне радиационного заражения. Перекрытая
щель полностью защищает от светового излучения, снижает воздействие ударной
волны - в 2,5-3 раза, а проникающей радиации и радиоактивного излучения - в
200-300 раз. Она предохраняет также от непосредственного попадания на одежду и
кожу радиоактивных отравляющих веществ и биологических средств.
Место для строительства щелей выбирают на незаваливаемых
участках, то есть расстояние до щели от наземных зданий должно на 15-20 м
превышать их высоту, на территории, не затапливаемой талыми и дождевыми водами.
Щель первоначально устраивают открытой. Она представляет собой зигзагообразную
траншею в виде нескольких прямолинейных участков длиной не более 15 м. Глубина
- 1,8-2 м, ширина по верху - 1,1-1,2 м, по дну до 0,8 м. Длина щели
определяется из расчета 0,5-0,6 м на одного человека. Обычная вместимость щели
10-15 человек, наибольшая - 50 человек.
Строительство щели начинают с разбивки и
трассировки (обозначения) ее плана на местности. Вначале провешивают базисную
линию, на ней откладывают общую длину щели. Затем влево и вправо откладывают
половинные размеры ширины щели по верху. В местах изломов забивают колышки,
между ними натягивают трассировочные шнуры и отрывают канавки глубиной 5-7 см.
Отрывку начинают не по всей ширине, а несколько
отступив внутрь от линии трассировки. По мере углубления постепенно
подравнивают откосы щели и доводят ее до требуемых размеров. В дальнейшем
стенки щели укрепляют досками, жердями, камышом или другими подручными
материалами. Затем щель перекрывают бревнами, шпалами или малогабаритными
железобетонными плитами, а поверх кладут слой гидроизоляции, применяя толь,
рубероид, хлорвиниловую пленку, или укладывают слой глины, а затем слой грунта
толщиной 50-60 см.
Вход делают с одной или двух сторон под прямым
утлом к щели и оборудуют герметичной дверью и тамбуром, отделяя занавесом из
плотной ткани место для укрываемых. Для вентиляции оборудуют приточный и
вытяжной короба (или один вытяжной). Вдоль пола прорывают дренажную канавку с
водосборным колодцем, расположенным при входе в щель.
2. Использование средств
коллективной защиты
убежище противорадиационный
освещение укрываемый
Каждый гражданин должен знать место расположения
убежищ и других укрытий, которые находятся в радиусе 500 м от места проживания
или работы.
Население укрывается в защитных сооружениях по
сигналам (командам) органов по делам ГО и ЧС, а также самостоятельно - при
непосредственной угрозе (химического, радиационного поражения).
Заполнять убежище (укрытие) нужно как можно
быстрее, поэтому каждый должен знать местоположение закрепленного сооружения и
пути подхода к нему.
Маршруты движения к защитным сооружениям
выбираются из условия минимально возможного времени подхода к ним от места
работы или места жительства укрываемых. Маршруты обозначаются указателями в
местах, где обеспечивается хорошая видимость в дневное и ночное время (в ночное
время указатели подсвечиваются с учетом требований по светомаскировке).
Заполнение защитных сооружений гражданской
обороны осуществляется по сигналам гражданской обороны.
Для обеспечения готовности защитных сооружений к
использованию в ЧС они обслуживаются персоналом в количестве 5-20 человек, в
зависимости от вместимости убежища. Если убежище используется для
коммунально-бытовых нужд, то два раза в год его оборудование расконсервируется,
проверяется на работоспособность, а убежище на герметичность.
При угрозе ЧС на подготовку такого убежища
отводится 12 часов. За это время убежище освобождается от имущества и
оборудования, устанавливаются нары, проверяется на работоспособность
оборудование, которое обеспечивает жизнедеятельность укрываемых людей,
пополняются коллективные аптечки, баки заполняются водой, подключается
радиоточка, телефонный аппарат, доукомплектовываются инструментом
противопожарные щиты.
Для заполнения убежища людьми открываются все
входы.
В военное время в убежище закладываются продукты
на 3 суток, в мирное время их берут с собой. В убежище (укрытие) люди должны
приходить со средствами индивидуальной защиты органов дыхания, продуктами
питания и личными документами. Нельзя приносить с собой громоздкие вещи,
сильнопахнущие и воспламеняющиеся вещества, приводить домашних животных.
В защитном сооружении запрещается ходить без
надобности, шуметь, курить, выходить наружу без разрешения коменданта
(старшего), самостоятельно включать и выключать электроосвещение, инженерные
агрегаты, открывать защитно-герметические двери, а также зажигать керосиновые
лампы, свечи, фонари.
Аварийные источники освещения применяются только
по разрешению коменданта укрытия на ограниченное время в случае крайней
необходимости. Укрываемые должны строго выполнять все распоряжения звена по
обслуживанию убежища (укрытия), соблюдать правила внутреннего распорядка,
оказывать посильную помощь больным, инвалидам, женщинами и детям.
В соответствии с правилами техники безопасности
запрещается прикасаться к электрооборудованию, баллонам со сжатым воздухом и
кислородом, входить в помещения, где установлены дизельная электростанция и
фильтровентиляционный агрегат. Однако в случае необходимости комендант или
командир звена может привлечь укрываемых людей к помощи по устранению
неисправностей инженерно-технического оборудования, поддержанию чистоты и
порядка в помещениях.
В убежище можно читать, слушать радио,
беседовать, играть в тихие игры.
Населению, укрываемому в защитных сооружениях
гражданской обороны по месту жительства, рекомендуется иметь при себе необходимый
запас продуктов питания (на 2 суток).
Укрываемые в защитных сооружениях гражданской
обороны размещаются группами по производственному или территориальному признаку
(цех, участок, бригада, дом). Места размещения групп обозначаются табличками
(указателями). В каждой группе назначается старший. Укрываемые с детьми (до 10
лет) размещаются в отдельных помещениях или в специально отведенных для них
местах.
Укрываемые размещаются на нарах. При
оборудовании защитных сооружений ГО двухъярусными или трехъярусными нарами
устанавливается очередность пользования местами для лежания. В помещениях для
укрываемых ежедневно производится двухразовая уборка помещений силами
укрываемых по распоряжению старших групп. Особое внимание обращается на
обработку санитарных узлов, контейнеров с бытовым мусором и пищевыми отходами
дезинфицирующим раствором и соблюдение укрываемыми правил личной гигиены.
Персонал, обслуживающий убежище, должен
обеспечить контроль воздушной среды в убежище. Перед заполнением убежища людьми
оно должно быть проветрено, а после заполнения людьми, особенно когда убежище
переполнено, в нем должно поддерживаться необходимое количество кислорода 17% и
углекислого газа не более 30 мг/м3, при этом температура должна быть в пределах
10-310С.
Пребывание в переполненном людьми убежище должно
быть непродолжительным, так как из-за увеличения влажности, содержания
углекислого газа может наступить ухудшение состояния здоровья, прежде всего
людей с сердечно-сосудистыми заболеваниями. Поэтому медперсонал убежища должен
быть готов оказать медицинскую помощь.
Оповещение укрываемых об обстановке вне
защитного сооружения гражданской обороны и о поступающих сигналах и командах
осуществляется командиром группы (звена) по обслуживанию защитного сооружения
или непосредственно органом управления по делам гражданской обороны и
чрезвычайным ситуациям (района, города, республики).
Заключение
Защита населения от поражающих факторов - одна
из главных задач гражданской обороны. Подготовка защитных мероприятий
проводится заблаговременно на всей территории страны и в обязательном порядке.
Зашита населения осуществляется проведением
комплекса мероприятий, включая следующие: организация оповещения и
информирования населения о ЧС, укрытие людей в защитных сооружениях;
рассредоточение рабочих и служащих ОЭ, продолжающих работу в городе, и
эвакуация населения; применение индивидуальных и медицинских средств защиты.
Коллективные средства защиты - основной и
наиболее важный способ защиты от всех поражающих факторов оружия массового
поражения (особенно в условиях угрозы внезапного нападения противника) и ЧС
мирного времени.
Она представляет собой комплекс мероприятий,
имеющих цель не допускать поражения людей от аварийно химически опасных веществ
или максимально ослабить степень их воздействия.
Этот способ предусматривает применение системы
защитных сооружений, отвечающих различному характеру обстановки и требованиям
защиты различных категорий населения. Защитные сооружения ГО - это инженерные
сооружения, предназначенные для защиты населения от поражающих факторах при ЧС.
Защитные сооружения делят на: убежища, в том
числе быстровозводимые; укрытия, в том числе противорадиационные (ПРУ); укрытия
простейшего типа (щели, траншеи, приспособленные помещения, подземные переходы,
горные выработки).
Список используемой литературы
1. Емельянов
В.М. Защита населения и территорий в чрезвычайных ситуациях / В.М. Емельянов,
В.Н. Коханов, П.А. Некрасов. - М.: Академический проект, 2003. - 482 с.
2. Кудрич
Л.А. Средства индивидуальной и коллективной защиты населения в мирное и военное
время. Учебное пособие / Л.А. Кудрич, С.В. Жуков, Е.Г. Королюк. - Тверь, 2006.
- 103 с.
. Самыгин
С.И. Школа выживания: Обеспечение безопасности жизнедеятельности: Учебное
пособие / С.И. Самыгин, О.П. Самыгина. - Ростов-на-Дону: Феникс, 2002. - 544 с.
Приложения
Средства коллективной защиты
населения
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
