ПИСЬМЕННАЯ

ЭКЗАМЕНАЦИОННАЯ РАБОТА

Создание кондиционеров

Москва 2011 г.

Содержание

Введение

. История создания кондиционеров

. Классификация систем кондиционирования

. Охрана труда

.1 Общие требования охраны труда при работах

.2 Требования охраны труда перед началом работы

.3 Требования охраны труда во время работы

.4 Требования охраны труда в аварийных ситуациях

.5 Требования охраны труда по окончании работы

. Работа с электроинструментом

. Виды монтажа кондиционеров

. Схемы

Список литературы

Введение

Здоровье, работоспособность, да и просто самочувствие человека в значительной степени определяются условиями микроклимата и воздушной среды в жилых и общественных помещениях, где он проводит значительную часть своего времени.

Если говорить о физиологическом воздействии на человека окружающего воздуха, то следует напомнить, что человек в сутки потребляет около 3 кг пищи и 15 кг воздуха. Что это за воздух, какова его свежесть и чистота, душно, жарко или холодно человеку в помещении, во многом зависит от инженерных систем, специально предназначенных для обеспечения воздушного комфорта.

Системы кондиционирования и вентиляции все больше обуславливают комфорт нашей жизни, актуальность этого явления и послужила причиной написания данной работы, целью которой является исследование этих систем.

Для достижения цели поставлены следующие задачи:

Выяснить значение кондиционирования воздуха опираясь на историю создания кондиционеров.

Классифицировать системы вентиляции.

Классифицировать системы кондиционирования воздуха.

Вывести экспресс - методику расчета теплопритоков и, опираясь на нее, произвести расчет мощности кондиционера для помещения музыкального зала школьного отделения нашего лицея.

Теоретически данная тема представлена издательством «Евроклимат» в учебнике «Системы кондиционирования и вентиляции (теория и практика)», а так же в журнале «Мир климата», на основе материала которых и произведен анализ СКВ.

Практическая польза нашей работы заключается в том, что используя предлагаемую экспресс - методику можно точно рассчитать предполагаемую мощность кондиционера для стандартных помещений (жилых комнат,

офисов и т.д.).

1. История создания кондиционеров

Мало кто знает, что слово кондиционер впервые было произнесено вслух еще в 1815 году. Именно тогда француз Жан Шабаннес получил британский патент на метод "кондиционирования воздуха и регулирования температуры в жилищах и других зданиях". Однако, практического воплощения идеи пришлось ждать достаточно долго. Только в 1902 году американский инженер-изобретатель Уиллис Карриер собрал промышленную холодильную машину для типографии Бруклина в Нью-Йорке. Самое любопытное, что первый кондиционер предназначался не для создания приятной прохлады работникам, а для борьбы с влажностью, здорово ухудшавшей качество печати…

Правда, уже через год аристократия Европы, посещая Кельн, считала своим долгом посетить местный театр. Причем, живой интерес публики вызывала не только (и не столько) игра труппы, а приятный холодок царивший в зрительном зале даже в самые знойные месяцы. А когда в 1924 году система кондиционирования была установлена в одном из универмагов Детройта, наплыв зевак был просто умопомрачительным. Если бы хозяин заведения догадался брать плату за вход, то, наверное, в короткий срок обогнал бы и Форда, и Рокфеллера. Впрочем, заведение внакладе не осталось-в считанные дни его оборот вырос более чем в три раза!

Эти первые аппараты и стали предками современных систем центрального кондиционирования воздуха. Уже в те годы существовали водоохлаждающие машины-чиллеры, внутренние блоки-фанкойлы и нечто напоминающее современные центральные кондиционеры.

Со временем появлялись более совершенные компрессоры, в качестве хладагента стал использоваться фреон, а фанкойлы стали похожими на внутренние блоки сплит-систем. Однако принципиальная схема работы традиционных центральных систем кондиционирования осталась неизменной и по сей день.

"Ископаемым" предком всех современных сплит-систем и оконников может считаться первый комнатный кондиционер, выпущенный компанией General Electric еще в 1929 году. Поскольку в качестве хладагента в этом устройстве использовался аммиак, пары которого небезопасны для здоровья человека, компрессор и конденсатор кондиционера были вынесены на улицу. То есть, по своей сути, это устройство было самой настоящей сплит-системой! Однако, начиная с 1931 года, когда был изобретен безопасный для человеческого организма хладагент-фреон, конструкторы сочли за благо собрать все узлы и агрегаты кондиционера в одном корпусе. Так появились первые оконные кондиционеры, далекие потомки которых успешно работают и в наши дни. Более того, в США, Латинской Америке, на Ближнем Востоке и в Индии «оконники» до сих пор являются наиболее популярным типом кондиционеров. Причины их успеха очевидны: они примерно вдвое дешевле аналогичных по мощности сплит-систем, а их монтаж не требует наличия специальных навыков и дорогостоящего инструмента. Последнее особенно важно вдали от очагов цивилизации, где легче отловить снежного человека, нежели найти гражданина знакомого с труборезом и заправочной станцией с блоком манометров.

Долгое время лидерство в области новейших разработок по вентиляции и кондиционированию воздуха принадлежало американским компаниям, однако, в конце 50-х, начале 60-х годов инициатива прочно перешла к японцам. В дальнейшем именно они определили лицо современной индустрии климата.

В 1958 году Японская компания Daikin разработала первый тепловой насос, тем самым, научив кондиционеры работать на тепло. А еще через три года произошло событие в значительной мере предопределившее дальнейшее развитие бытовых и полупромыщленных систем кондиционирования воздуха. Это-начало массового выпуска сплит-систем. Начиная с 1961 года, когда японская компания Toshiba впервые запустила в серийное производство кондиционер, разделенный на два блока, популярность этого типа климатического оборудования постоянно росла. Благодаря тому, что наиболее шумная часть кондиционера-компрессор теперь вынесена на улицу, в помещениях оборудованных сплит-системами намного тише, чем в комнатах, где работаю оконники. Интенсивность звука уменьшена на порядок! Второй огромный плюс-это возможность разместить внутренний блок сплит-системы в любом удобном месте.

Сегодня выпускается немало различных типов внутренних устройств: настенные, подпотолочные, напольные и встраиваемые в подвесной потолок-кассетные и канальные. Это важно не только с точки зрения дизайна - различные типы внутренних блоков позволяют создавать наиболее оптимальное распределение охлажденного воздуха в помещениях определенной формы и назначения.

В 1969 году компания Daikin выпустила кондиционер, в котором с одним внешним блоком работало сразу несколько внутренних. Так появились мультисплит-системы. Сегодня они могут включать в себя от двух до шести внутренних блоков, различных типов.

Существенным нововведением стало появление кондиционера инверторного типа. В 1981 году компания Toshiba предложила первую сплит-систему, способную плавно регулировать свою мощность, а уже в 1998 году инверторы заняли 95% японского рынка.

Ну и, наконец, последний из наиболее популярных в мире типов кондиционеров-VRV-системы были предложены компанией Daikin в 1982 году. Центральные интеллектуальные системы типа VRV состоят из наружных и внутренних блоков, которые могут быть удалены друг от друга на 100 метров, причем 50 из них по вертикали. К тому же, установка VRV-систем достаточно проста и не занимает много времени. Монтаж можно вести даже после проведения отделочных работ, а при острой необходимости - не прерывая работу офиса. Возможен и поэтапный ввод мощностей, с отдельных этажей или помещений. А вот традиционные центральные системы кондиционирования надо закладывать в проект еще на стадии строительства.

Благодаря целому ряду уникальных достоинств VRV системы составили серьезную конкуренцию традиционным центральным системам кондиционирования воздуха, а в ряде стран, например в Японии, практически полностью вытеснили их с рынка.

Конечно, на этом прогресс в развитии климатической техники не закончился, однако сейчас совершенствуются уже существующие типы оборудования. Появляются новые функциональные возможности, меняется дизайн, разрабатываются новые холодильные агенты.

2. Классификация систем кондиционирования

Кондиционирование воздуха - это создание и автоматическое поддержание (регулирование) в закрытых помещениях всех или отдельных параметров (температуры, влажности, чистоты, скорости движения воздуха) на определенном уровне с целью обеспечения оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей или ведения технологического процесса.

Кондиционирование воздуха осуществляется комплексом технических средств, называемым системой кондиционирования воздуха (СКВ). В состав СКВ входят технические средства забора воздуха, подготовки, т. е. придания необходимых кондиций (фильтры, теплообменники, увлажнители или осушители воздуха), перемещения (вентиляторы) и его распределения, а также средства хладо- и теплоснабжения, автоматики, дистанционного управления и контроля. СКВ больших общественных, административных и производственных зданий обслуживаются, как правило, комплексными автоматизированными системами управления.

Автоматизированная система кондиционирования поддерживает заданное состояние воздуха в помещении независимо от колебаний параметров окружающей среды (атмосферных условий).

Основное оборудование системы кондиционирования для подготовки и перемещения воздуха агрегатируется (компонуется в едином корпусе) в аппарат, называемый кондиционером. Во многих случаях все технические средства для кондиционирования воздуха скомпонованы в одном блоке или в двух блоках, и тогда понятия «СКВ» и «кондиционер» однозначны.

Прежде чем перейти к классификации систем кондиционирования, следует отметить, что общепринятой классификации СКВ до сих пор не существует и связано это с многовариантностью принципиальных схем, технических и функциональных характеристик, зависящих не только от технических возможностей самих систем, но и от объектов применения (кондиционируемых помещений).

Современные системы кондиционирования могут быть классифицированы по следующим признакам:

• по основному назначению (объекту применения): комфортные и технологические;

• по принципу расположения кондиционера по отношению к обслуживаемому помещению: центральные и местные;

• по наличию собственного (входящего в конструкцию кондиционера) источника тепла и холода: автономные и неавтономные;

• по принципу действия: прямоточные, рециркуляционные и комбинированные;

• по способу регулирования выходных параметров кондиционированного воздуха: с качественным (однотрубным) и количественным (двухтрубным) регулированием;

• по степени обеспечения метеорологических условий в обслуживаемом помещении: первого, второго и третьего класса;

• по количеству обслуживаемых помещений (локальных зон): однозональные и многозональные;

• по давлению, развиваемому вентиляторами кондиционеров: низкого, среднего и высокого давления.

Кроме приведенных классификаций, существуют разнообразные системы кондиционирования, обслуживающие специальные технологические процессы, включая системы с изменяющимися во времени (по определенной программе) метеорологическими параметрами.

Комфортные СКВ предназначены для создания и автоматического поддержания температуры, относительной влажности, чистоты и скорости движения воздуха, отвечающих оптимальным санитарно-гигиеническим требованиям для жилых, общественных и административно-бытовых зданий или помещений.

Технологические СКВ предназначены для обеспечения параметров воздуха, в максимальной степени отвечающих требованиям производства. Технологическое кондиционирование в помещениях, где находятся люди, осуществляется с учетом санитарно-гигиенических требований к состоянию воздушной среды.

Центральные СКВ снабжаются извне холодом (доставляемым холодной водой или хладагентом), теплом (доставляемым горячей водой, паром или электричеством) и электрической энергией для привода электродвигателей вентиляторов, насосов и пр.

Центральные СКВ расположены вне обслуживаемых помещений и кондиционируют одно большое помещение, несколько зон такого помещения или много отдельных помещений. Иногда несколько центральных кондиционеров обслуживают одно помещение больших размеров (производственный цех, театральный зал, закрытый стадион или каток).

Центральные СКВ оборудуются центральными неавтономными кондиционерами, которые изготавливаются по базовым (типовым) схемам компоновки оборудования и их модификациям.

Центральные СКВ обладают следующими преимуществами:

) возможностью эффективного поддержания заданной температуры и относительной влажности воздуха в помещениях;

) сосредоточением оборудования, требующего систематического обслуживания и ремонта, как правило, в одном месте (подсобном помещении, техническом этаже и т. п.);

) возможностями обеспечения эффективного шумо- и виброгашения. С помощью центральных СКВ при надлежащей акустической обработке воздуховодов, устройстве глушителей шума и гасителей вибрации можно достигнуть наиболее низких уровней шума в помещениях и обслуживать такие помещения, как радио- и телевизионные студии и т. п.

Несмотря на ряд достоинств центральных СКВ, надо отметить, что крупные габариты и проведение сложных монтажно-строительных работ по установке кондиционеров, прокладке воздуховодов и трубопроводов часто приводят к невозможности применения этих систем в существующих реконструируемых зданиях.

Местные СКВ разрабатывают на базе автономных и неавтономных кондиционеров, которые устанавливают непосредственно в обслуживаемых помещениях.

Достоинством местных СКВ является простота установки и монтажа.

Такая система может применяться в большом ряде случаев:

• в существующих жилых и административных зданиях для поддержания теплового микроклимата в отдельных офисных помещениях или в жилых комнатах;

• во вновь строящихся зданиях для отдельных комнат, режим потребления холода в которых резко отличается от такого режима в большинстве других помещений, например, в серверных и других насыщенных тепловыделяющей техникой комнатах административных зданий. Подача свежего воздуха и удаление вытяжного воздуха при этом выполняется, как правило, центральными системами приточно-вытяжной вентиляции;

• во вновь строящихся зданиях, если поддержание оптимальных тепловых условий требуется в небольшом числе помещений, например, в ограниченном числе номеров-люкс небольшой гостиницы;

• в больших помещениях как существующих, так и вновь строящихся зданий: кафе и ресторанах, магазинах, проектных залах, аудиториях и т. д.

Автономные СКВ снабжаются извне только электрической энергией, например, кондиционеры сплит-систем шкафные кондиционеры и т. п.

Такие кондиционеры имеют встроенные компрессионные холодильные машины, работающие, как правило, на фреоне-22.

Автономные системы охлаждают и осушают воздух, для чего вентилятор продувает рециркуляционный воздух через поверхностные воздухоохладители, которыми являются испарители холодильных машин, а в переходное и зимнее время они могут производить подогрев воздуха с помощью электрических подогревателей или путем реверсирования работы холодильной машины по циклу так называемого «теплового насоса».

Наиболее простым вариантом, представляющим децентрализованное обеспечение в помещениях температурных условий, можно считать применение кондиционеров сплит-систем.

Неавтономные СКВ подразделяются на:

• воздушные, при использовании которых в обслуживаемое помещение подается только воздух. (Мини-центральные кондиционеры, центральные кондиционеры);

• водовоздушные, при использовании которых в кондиционируемые помещения подводятся воздух и вода, несущие тепло или холод, либо то и другое вместе (системы чиллеров-фанкойлов, центральные кондиционеры с местными доводчиками и т. п.).

Однозональные центральные СКВ применяются для обслуживания больших помещений с относительно равномерным распределением тепла, влаговыделений, например, больших залов кинотеатров, аудиторий и т. д. Такие СКВ, как правило, комплектуются устройствами для утилизации тепла (теплоутилизаторами) или смесительными камерами для использования в обслуживаемых помещениях рециркуляции воздуха.

Многозональные центральные СКВ применяют для обслуживания больших помещений, в которых оборудование размещено неравномерно, а также для обслуживания ряда сравнительно небольших помещений. Такие системы более экономичны, чем отдельные системы для каждой зоны или каждого помещения. Однако с их помощью не может быть достигнута такая же степень точности поддержания одного или двух заданных параметров (влажности и температуры), как автономными СКВ (кондиционерами сплит-систем и т. п.).

Прямоточные СКВ полностью работают на наружном воздухе, который обрабатывается в кондиционере, а затем подается в помещение.

Рециркуляционные СКВ, наоборот, работают без притока или с частичной подачей (до 40%) свежего наружного воздуха или на рециркуляционном воздухе (от 60 до 100%), который забирается из помещения и после его обработки в кондиционере вновь подается в это же помещение.

Классификация кондиционирования воздуха по принципу действия на прямоточные и рециркуляционные обусловливается, главным образом, требованиями к комфортности, условиями технологического процесса производства либо технико-экономическими соображениями.

Центральные СКВ с качественным регулированием метеорологических параметров представляют собой широкий ряд наиболее распространенных, так называемых одноканальных систем, в которых весь обработанный воздух при заданных кондициях выходит из кондиционера по одному каналу и поступает далее в одно или несколько помещений.

При этом регулирующий сигнал от терморегулятора, установленного в обслуживаемом помещении, поступает непосредственно на центральный кондиционер.

СКВ с количественным регулированием подают в одно или несколько помещений холодный и подогретый воздух по двум параллельным каналам. Температура в каждом помещении регулируется комнатным терморегулятором, воздействующим на местные смесители (воздушные клапаны), которые изменяют соотношение расходов холодного и подогретого воздуха в подаваемой смеси.

Двухканальные системы используются очень редко из-за сложности регулирования, хотя и обладают некоторыми преимуществами, в частности, отсутствием в обслуживаемых помещениях теплообменников, трубопроводов тепло-холодоносителя; возможностью совместной работы с системой отопления, что особенно важно для существующих зданий, системы отопления которых при устройстве двухканальных систем могут быть сохранены.

Недостатком таких систем являются повышенные затраты на тепловую изоляцию параллельных воздуховодов, подводимых к каждому обслуживаемому помещению.

Двухканальные системы так же как и одноканальные, могут быть прямоточными и рециркуляционными.

Кондиционирование воздуха, согласно СНиП1 по степени обеспечения метеорологических условий подразделяются на три класса:

Первый класс - обеспечивает требуемые для технологического процесса параметры в соответствии с нормативными документами.

Второй класс - обеспечивает оптимальные санитарно-гигиенические нормы или требуемые технологические нормы.

Третий класс - обеспечивает допустимые нормы, если они не могут быть обеспечены вентиляцией в теплый период года без применения искусственного охлаждения воздуха.

По давлению, создаваемому вентиляторами центральных кондиционеров, СКВ подразделяются на системы низкого давления (до 100 кг/м2), среднего давления (от 100 до 300 кг/м2) и высокого давления (выше 300 кг/м2).

Типы кондиционеров

. Сплит-системы (настенные, напольно-потолочные, колонного типа, кассетного типа, многозоональные с изменяемым расходом хладагента);

. Напольные кондиционеры и кондиционеры сплит-системы с приточной вентиляцией;

. Системы с чилерами и фанкойлами;

. Крышные кондиционеры;

. Шкафные кондиционеры;

. Прецизионные кондиционеры;

. Центральные кондиционер

Сплит-система

Сплит-система (разделенный кондиционер) получила название от английского слова split - расщеплять. В этой конструкции конденсатор и испаритель разнесены по разным блокам: внешнему и внутреннему. Внешний с конденсатором, вентилятором и шумным компрессором вывешивается снаружи на стену здания или монтируется на балконе, а внутренний с испарителем, фильтром и собственным вентилятором может быть установлен в любом месте комнаты: под потолком, за фальшпотолком, на стене, на полу.

Блоки сплит-системы соединяются между собой трубопроводами для подачи фреона. Он переносит тепло от внутреннего блока к внешнему, так что температура теплообменника внешнего блока оказывается выше уличной, а внутреннего - ниже комнатной. Вентилятор внутреннего блока обдувает радиатор испарителя, на котором охлаждается воздух, подающийся затем в помещение. Другой вентилятор, смонтированный во внешнем блоке, служит для охлаждения конденсатора, но свежий воздух с улицы при этом не направляется в помещение. Все современные настенные сплит-системы снабжены пультом дистанционного управления (ДУ) с жидкокристаллическим дисплеем. Возможности пультов управления отличаются друг от друга, но, как правило, все они позволяют:

·              Задать режим работы кондиционера: обогрев, охлаждение, осушка, вентиляция, а также ночной режим.

·              Определить фактическую температуру в помещении (в зоне нахождения пульта дистанционного управления) и задать кондиционеру требуемую температуру, которую он должен автоматически поддерживать.

·              Выбрать режим работы вентилятора.

·              Настроить таймер, который включит или выключит кондиционер в заданное время. Это позволяет создать комфортные условия в вашей квартире (офисе) еще до того, как вы там появитесь.

·              Автоматически регулировать положение направляющих шторок и изменять таким образом направление воздушного потока.

Достоинства и недостатки:

·              Кондиционер этого типа охлаждает лишь тот воздух, который находится в комнате. Благодаря конструкции приборы обладают целым рядом достоинств, среди которых высокая эффективность, низкий уровень шума, свобода выбора места расположения и типа внутреннего блока.

·              Основное преимущество кондиционера сплит-системы - относительная простота конструкции, позволяющая получить достаточно низкую стоимость кондиционера при быстрой и легкой установке.

·              Недостатком кондиционера сплит-системы настенного типа можно считать невозможность подачи в помещение свежего воздуха. Только модели большой мощности позволяют организовать подмес свежего воздуха.

·              Основные нарекания в адрес сплит-систем вызваны тем, что внешний блок, который непременно должен обдуваться уличным воздухом, чаще всего крепится к стене дома и портит его внешний вид.

Еще один существенный недостаток: поскольку свежий воздух не поступает в помещение, концентрация вредных веществ в нем возрастает. Комнату приходится периодически как-то вентилировать. С другой стороны, такой режим работы наиболее экономичен (кондиционер не охлаждает улицу)

Зимний комплект для кондиционера (низкотемпературный комплект, зимний пакет)

·              требуется для круглогодичной работы кондиционера при разных уличных температурах, в том числе сильных отрицательных. В стандартный состав зимнего комплекта входит контроллер оборотов вентилятора (замедлитель вращения вентилятора), нагреватель компрессора и нагреватель дренажа. Квалифицированная установка, грамотная настройка, правильное устройство компонентов внутри внешнего блока кондиционера и дренажного шланга - залог оптимальной работы кондиционера в любое время года при любых температурах

Состав зимнего комплекта

. Замедлитель скорости вращения вентилятора. Он решает задачу снижения производительности теплообменника компрессорно-конденсаторного блока, уменьшая поток проходящего через него воздуха.

Чувствительным элементом замедлителя является датчик, контролирующий температуру конденсации. Исполнительным элементом является регулятор скорости вращения вентилятора внешнего блока.

Замедлитель обеспечивает поддержание заданной температуры конденсации.

Попутно решаются проблемы снижения производительности кондиционера, обмерзания внутреннего блока и другие, связанные с переразмеренностью теплообменника компрессорно-конденсаторного блока.

. Нагреватель картера компрессора.

Он решает проблемы пуска холодного компрессора, препятствуя его повреждению.

Механизм защиты следующий: при остановке компрессора установленный на нем нагреватель картера начинает работать.

Даже небольшая разница температур между деталями наружного блока и компрессором, создаваемая нагревателем, исключает натекание хладагента в картер. Масло не загустевает и закипание хладагента при пуске компрессора не происходит.

. Дренажный нагреватель. Он осуществляет отвод конденсата из кондиционера если дренаж выведен наружу. В настоящее время используют несколько типов дренажных нагревателей. По способу установки их можно разделить на 2 группы:

- дренажные нагреватели, устанавливаемые внутрь дренажной магистрали;

- дренажные нагреватели, устанавливаемые снаружи дренажной магистрали.

Вариант зимнего комплекта кондиционера

Комплект для "адаптации" кондиционера к работе зимой:

Работа в режиме обогрева

Определенные проблемы возникают и при работе кондиционера в условиях низких температур в режиме теплового насоса. Заметим, что существует два источника тепла, которое кондиционер "перекачивает" в помещение.

Во-первых, это тепло, которое забирается из наружного воздуха. Во-вторых, это теплота работы сжатия компрессора и теплота, выделяемая электродвигателем компрессора. Первая составляющая сильно зависит от температуры наружного воздуха и по сути определяет все негативные явления, происходящие в кондиционере при низких температурах наружного воздуха. Для того, чтобы тепло наружного воздуха перетекало в нужном направлении, температура фазового перехода хладагента (испарения) должна соответствовать определенной величине, которая является характеристикой теплообменника и называется полным перепадом.

Что происходит в кондиционере, работающем на "тепло", при температурах, близких к 0°С? Температура фазового перехода для нормального процесса переноса тепла устанавливается ниже температуры окружающего воздуха на величину полного перепада, которая для наружных блоков бытовых кондиционеров составляет 5-15°С. То есть уже при температуре окружающего воздуха +5°С температура фазового перехода (испарения), даже для хорошего теплообменника с малым перепадом, отрицательная. Это приводит к тому, что теплообменник начинает покрываться инеем, ухудшается теплообмен с воздухом, растет полный температурный перепад, температура испарения падает. Поскольку производительность кондиционера практически пропорционально зависит от давления (температуры) испарения, она также падает (график 2).

Мощности "заросшего" инеем теплообменника недостаточно для испарения поступающего в него жидкого хладагента, и он начинает поступать на всасывание компрессора. Какие последствия для кондиционера это может вызвать?

1.       Система оттаивания наружного блока, периодически включаясь в работу, приводит к образованию льда внутри компрессорно-конденсаторного блока кондиционера. А образовавшаяся наледь зачастую вызывает блокировку или разрушение лопастей вентилятора.

2.       Жидкий хладагент, не испарившийся в теплообменнике, попадает в магистраль всасывания, затем в отделитель жидкости и далее внутрь компрессора, вызывая гидравлический удар. Это чревато поломкой компрессора и дорогостоящим ремонтом.

.        Перегрев компрессора, а затем (при попадании жидкого хладагента внутрь корпуса) его обмерзание.

Причина всех перечисленных неприятностей - слишком низкая производительность теплообменника компрессорно-конденсаторного блока кондиционера при снижении температуры наружного воздуха. Действенных методов ее повышения, к сожалению, нет.

А последствия эксплуатации оборудования при низких температурах в большинстве случаев приводят к очень дорогостоящим поломкам. Поэтому включать кондиционер на "тепло" при отрицательных температурах окружающего воздуха не рекомендуется.

Для любознательного читателя интересно будет просмотреть приведенные ниже графики, которые наглядно иллюстрируют приведенные выше слова.

кондиционер установка безопасность монтаж

3. Охрана труда

.1 Общие требования охраны труда работах

Метод промышленного альпинизма применяется при производстве верхолазных работ для доступа (подхода) к месту производства работ на строительных конструкциях, зданиях, сооружениях или для выполнения самой работы, когда невозможно, или нецелесообразно, использование лестниц, ограждений, лесов, подмостей и иных стационарных средств, а также в сочетании с этими средствами в тех случаях, когда необходима дополнительная защита от падения с высоты. В методе промышленного альпинизма применяется альпинистское снаряжение и альпинистские способы осуществления страховки.

. Работники, выполняющие верхолазные работы при помощи метода промышленного альпинизма, должны, помимо требований данной инструкции, соблюдать требования безопасности, изложенные в инструкциях по охране труда для конкретных видов выполняемых работ (профессий, должностей).

. К самостоятельному выполнению верхолазных работ методом промышленного альпинизма, как и к иным видам верхолазных работ, допускаются лица не моложе 18 лет, обученные безопасным методам и приемам работ, прошедшие проверку знаний требований охраны труда по данному виду работ и имеющие удостоверения установленного образца, прошедшие медицинский осмотр и признанные годными, имеющие стаж верхолазных работ, проводимых методом промышленного альпинизма, не менее 1 года и тарифный разряд по выполняемой работе (профессии) не ниже третьего. Работники, впервые допускаемые к верхолазным работам, в течение одного года должны работать под непосредственным надзором опытных работников, назначенных приказом по организации.

. Верхолазные работы, проводимые методом промышленного альпинизма, независимо от вида выполняемой работы (профессии), производятся только при наличии наряда-допуска, где указаны все необходимые меры безопасности.

. Верхолазные работы методом промышленного альпинизма не производятся (и прекращаются, если они были начаты ранее) при следующих неблагоприятных погодных условиях:

недостаточной видимости в пределах фронта работ;

интенсивных атмосферных осадках;

во время грозы и при приближении грозового фронта;

при скорости ветра 15 м/с и более.

Температурный интервал, в котором допускается производство верхолазных работ, устанавливается руководством предприятия с учетом местных климатических условий и характера выполняемой работы.

. Производство верхолазных работ методом промышленного альпинизма допускается бригадой (звеном) не менее 2-х человек. Все члены бригады (звена), выполняющие работу совместно, должны находиться в пределах зрительной и голосовой связи, а в противном случае - иметь средства радиосвязи.

. Все работники должны знать правила оказания первой медицинской помощи пострадавшему, иметь индивидуальный перевязочный пакет и бригадную аптечку - непосредственно на объекте работ.

.2 Требования охраны труда перед началом работы

Ответственный за безопасное производство работ перед началом работ должен:

провести инструктаж работников в соответствии с нарядом-допуском, ознакомить каждого с его производственной задачей на день;

проверить наличие и состояние ограждения опасной зоны;

определить схемы страховки и точки закрепления страховочных веревок, а также способы защиты веревок от защемления, повреждений в местах перегибов или трения об острые элементы конструкции.

Точки закрепления страховочных веревок для одного работника должны выдерживать нагрузку не менее 1000 кгс.

. Выбор схемы страховки определяется требованием обеспечить минимально возможные вертикальные и маятниковые (боковые) падения работников в случае срыва, причем во всех случаях величина нагрузки на тело сорвавшегося работника не должна превышать 600 кгс.

. Выбранная схема страховки и порядок работы должны исключать возможность нахождения работников друг над другом в процессе работы и на подходах к рабочим местам.

. Бригадир (старший звена) совместно с работниками, участвующими в работе, должен:

отобрать в соответствии с указанной в проекте производства работ схемой организации работ необходимое снаряжение и средства защиты, проверить их состояние;

проверить наличие индивидуальных перевязочных пакетов, бригадной аптечки и аварийного комплекта снаряжения;

очистить верхнюю рабочую зону от посторонних предметов, которые могут упасть с высоты. Предметы, которые удалить не представляется возможным - закрепить;

подготовить к работе оборудование, инструменты и материалы.

.3 Требования охраны труда во время работы

.Основными средствами обеспечения безопасности при работах, проводимых методом промышленного альпинизма, являются:

индивидуальная страховочная система (далее по тексту - ИСС);

веревки из синтетических волокон;

петли страховочные и петли для схватывающих узлов;

карабины альпинистские;

зажимы для веревок из синтетических волокон;

спусковые (тормозные) устройства.

Требования к перечисленным средствам страховки состоят в следующем:

. ИСС для промышленного альпинизма должны иметь грудную обвязку и беседку, обеспечивающие распределение нагрузки на тело работника, а именно - на грудь (спину), поясницу и бедра. Кроме того, возможно включение в состав ИСС одного или двух самостраховочных стропов, амортизатора, снижающего динамическую нагрузку при срыве, а также сидения (седушки), облегчающего длительное пребывание в висячем положении при работе в безопорном пространстве.

. Допускается применение раздельной конструкции ИСС - беседка и грудная обвязка, соединяемые между собою, а также единой ИСС - беседка и грудная обвязка соединены фабричным способом.

. ИСС должна выдерживать нагрузку не менее 1000 кгс (схема приложения нагрузки указывается в паспорте ИСС или технических условиях (ТУ) изготовителя).

. Части раздельной ИСС соединяются между собой с помощью отрезка альпинистской веревки диаметром не менее 9 мм с помощью узлов, исключающих саморазвязывание.

. ИСС должна быть изготовлена из лент на основе синтетических волокон, не подверженных гниению. Нитки сшивки лент должны быть из такого жематериала. При этом цвета лент и нитей должны быть различными.

. Ширина лент, на которые опирается тело работника (поясных, грудных, спинных и бедренных), должна быть не менее 40 мм.

. Конструкция ИСС должна предусматривать возможность подгонки всех ее частей по размерам тела работника так, чтобы она прилегала к телу плотно, но не мешала свободному дыханию и не стесняла движений.

. В процессе эксплуатации ИСС должна осматриваться ежедневно перед началом работы и отбраковываться при наличии повреждений замков, пряжек, надрыва лент и разрыва нитей в швах. При отсутствии повреждений срок службы ИСС определяется ТУ изготовителя.

. В качестве основных, т.е. страховочных, веревок, применяемых как для защиты от срыва, так и для удерживания работника в висячем положении при работе в безопорном пространстве, разрешается применение альпинистских, страховочных или спасательных веревок, которые состоят из сердечника (синтетических волокон канатной свивки, несущих нагрузку) и оплетки, защищающей сердечник от повреждений. Применение веревок канатной свивки без оплетки запрещается.

. Разрывная нагрузка веревки, применяемой для страховки, должна быть не менее 2000 кгс.

. Веревки, предназначенные для использования в качестве страховочных, должны иметь паспорт изготовителя, в котором должны быть указаны технические характеристики веревки и дата ее изготовления.

. На каждый отрезок (конец) веревки, используемый для работы, должен быть заведен формуляр по установленной форме, в котором указывается присвоенный условный номер, тип веревки (динамическая или статическая), диаметр, дата ввода в эксплуатацию и отмечается наработка веревки по календарю и в часах.

. Перед выдачей в эксплуатацию отрезки (концы) веревки должны быть снабжены ярлыком (маркой) с указанием присвоенного условного номера по формуляру.

. Срок службы основной веревки с момента ввода ее в эксплуатацию, если он не оговорен в паспорте, при отсутствии механических повреждений и физического загрязнения, не должен превышать 2-х лет.

. Перед выдачей в эксплуатацию, а также перед началом работы веревки должны осматриваться и отбраковываться при наличии повреждений оплетки или визуально определяемой неравномерности диаметра.

. Петли страховочные из отрезков основной веревки используются в качестве промежуточных звеньев для соединения страховочных веревок с точками опоры. По конструкции, прочностным характеристикам и контролю в процессе эксплуатации к ним предъявляются те же требования, что и к основным веревкам.

. Завязывание петель и закрепление основной веревки на точке опоры разрешается только с помощью узлов, исключающих саморазвязывание.

. Соединение как нагруженной, так и ненагруженной страховочной веревки с петлей разрешается только через карабин с муфтой. Привязывать веревку к петле или пропускать ее под петлей запрещается.

. Петли для схватывающих узлов (самостраховочные петли) должны изготавливаться из шнура, аналогичного по конструкции и материалу основной веревке или из трубчатой ленты из синтетических волокон.

. Разрывная прочность шнура или трубчатой ленты для схватывающих узлов должна быть не менее 700 кгс.

. Соединение концов шнура в петлю должно производиться с помощью узлов, исключающих саморазвязывание ("встречный", "грейпвайн"). Возможно также использование готовых петель (со сращенными концами) из армидного волокна, применяемых в комплектах спасательного снаряжения.

. Контроль за состоянием петель для схватывающих узлов осуществляется ежедневно перед началом работы, аналогично контролю за состоянием несущих и страховочных веревок, но при этом максимальный срок эксплуатации петель не должен превышать 6 месяцев, за исключением петель из армидного волокна.

. Карабины альпинистские, применяемые в промышленном альпинизме, служат соединительными звеньями для элементов страховочной цепи (Под страховочной цепью подразумевается совокупность всех элементов, соединяющих тело работника с точкой опоры), а также технологических подвесов, оттяжек и т.п. Карабины должны иметь паспорт изготовителя, в котором указываются их назначение и прочностные характеристики.

. Карабины, используемые для страховки, должны иметь предохранительные (запорные) устройства, исключающие их случайное раскрытие, открываться предохранительное устройство должно не менее чем двумя независимыми движениями.

Карабины, предназначенные для страховки, должны выдерживать при закрытом предохранительном устройстве нагрузку, приложенную вдоль длинной оси - не менее 2200 кгс и в поперечном направлении - не менее 700 кгс.

. В процессе эксплуатации карабины должны осматриваться ежедневно перед началом работы и отбраковываться при наличии:

видимой деформации;

нарушения работоспособности подвижных частей и предохранительного устройства;

трещин (независимо от их размера);

выбоин и следов визуально определяемого износа.

. Срок эксплуатации карабинов, не имеющих повреждений, не ограничен.

. Спусковые (тормозные) устройства, предназначенные для самостоятельного спуска работника по веревкам, могут быть также применены для спуска грузов вручную, с помощью веревок. Спусковое (тормозное) устройство должно иметь паспорт изготовителя, в котором указано его назначение, характеристики и область применения.

. Допускается применение спусковых устройств, предназначенных как для одинарных, так и для двойных веревок.

. Спусковое (тормозное) устройство должно обеспечивать плавное прохождение веревки через него без повреждения.

. Конструкция спускового (тормозного) устройства должна предусматривать возможность фиксации свободных концов веревок так, чтобы обеспечить остановку на требуемом уровне, без удержания концов в руках работника.

. В качестве средств самостраховки могут применяться только те спусковые (тормозные) устройства, которые обеспечивают автоматическое торможение при выпадении регулирующего конца (концов) веревки из рук работника.

. В процессе эксплуатации все спусковые (тормозные) устройства должны проверяться ежедневно перед началом работы и отбраковываться при наличии:

видимой деформации;

трещин (независимо от размера);

нарушения работоспособности подвижных частей (если таковые имеются).

Спусковые (тормозные) устройства, без существенных повреждений, но которые вследствие износа требуют чрезмерных усилий натяжения свободного конца (концов) веревки, также изымаются из эксплуатации.

. Зажимы применяются при работах, проводимых методом промышленного альпинизма, для подъема и закрепления работника на веревке (веревках). Для самостраховки могут использоваться только те зажимы, применение которых для этой цели рекомендовано изготовителем, и только в строгом соответствии с инструкцией по применению.

. Зажим должен иметь паспорт изготовителя, в котором должно быть указано его назначение, допустимые нагрузки и область применения.

. В процессе эксплуатации зажимы всех видов должны осматриваться ежедневно перед началом работы и отбраковываются при наличии:

видимой деформации;

трещин (независимо от размера);

нарушении работоспособности подвижных частей;

потере основной функции - проскальзывании по веревке.

. Зажимы, не предназначенные для самостраховки, могут применяться для передвижения работника по веревкам только с дополнительной страховкой, например, с помощью схватывающего узла.

Помимо основных средств обеспечения безопасности, требования к которым изложены выше, при использовании канатного метода страховки применяются вспомогательные средства для снижения нагрузок на тело работника и улучшения условий труда:

амортизаторы;

рабочие сидения (седушки);

лесенки веревочные (тросовые).

. Амортизаторы применяются для снижения нагрузки на тело работника при срыве. При верхолазных работах, проводимых методом промышленного альпинизма, допускается применение только тех амортизаторов, прочность которых в состоянии полного раскрытия не менее 1000 кгс.

. Рабочие сидения и лесенки применяются только для удобства работника в качестве дополнительной опоры для тела или для ног, средствами обеспечения безопасности они не являются и требования к ним нормативными материалами не регламентируются. 3.3. Помимо средств страховки, защищающих работника от падения с высоты, он обязан использовать защитные средства, соответствующие выполняемой работе, согласно требованиям инструкций по охране труда для конкретных профессий.

. При выполнении верхолазных работ, проводимых методом промышленного альпинизма, каждый работник обязан иметь при себе резервный комплект, который включает в себя:

2 самостраховочные петли;

1 нож;

2 карабина;

1 индивидуальный перевязочный пакет.

. В промышленном альпинизме, применяются различные способы страховки работника, выбор которых и их комбинация определяется особенностями объекта и характером выполняемой работы.

. Самостраховка - это самостоятельный способ обеспечения работником безопасности своего перемещения и защиты от срыва на рабочем месте. Самостраховка применяется в случаях, когда имеется возможность перемещаться и закрепляться на предварительно закрепленных веревках или непосредственно на конструкциях объекта, используя поочередно самостраховочные стропы с карабинами, прикрепленные к ИСС работника.

. Страховка партнера - когда движущийся работник закрепляет на своей ИСС конец страховочной веревки, а второй работник, надежно закрепленный самостраховкой, выдает ему страховочную веревку по мере продвижения и удерживает ее в случае срыва.

. Выдача веревки при страховке партнера производится через тормозное устройство или через элементы конструкции, обеспечивающие необходимое трение для удержания вручную движущегося работника в случае его срыва. Работник, выдающий страховочную веревку, должен иметь надетые рукавицы, защищающие его руки от ожога при протравливании веревки.

. К элементам конструкции, через которые выдается страховочная веревка или крепится тормозное устройство, предъявляется требование - выдерживать нагрузку 1200 кгс.

. Страховка может быть верхней и нижней - в зависимости от расположения точки опоры страховочной веревки при срыве по отношению к точке закрепления ее на ИСС работника. Схемы организации страховки должны обеспечивать максимальное использование верхней страховки. Использование нижней страховки допускается только при невозможности осуществления верхней, например, при перемещении к месту закрепления страховочных веревок для организации верхней страховки.

. При подъеме работника, передвигающегося с нижней страховкой, более чем на 1,3 м над точкой опоры страховочной веревки, должны быть приняты меры для снижения нагрузки на тело работника в случае его срыва. В качестве таких мер могут быть применены:

взаимное расположение точки закрепления страховочной веревки и промежуточных точек опоры, обеспечивающее фактор рывка (отношение глубины падения к действующей длине страховочной веревке) не более 1 - для динамической веревки и не более 0,5 - для статической;

включение амортизатора в страховочную цепь;

протравливание страховочной веревки (при страховке партнера).

. Для уменьшения глубины возможного падения при срыве во время движения работника с нижней страховкой, он должен с помощью страховочных петель и карабинов делать промежуточные точки опоры страховочной веревки. Удаление работника от последней промежуточной точки опоры не должно превышать 5 м.

. При движении по горизонтально закрепленной веревке (веревочным перилам), а также по горизонтальным стальным страховочным тросам, допускается пристегиваться к ним скользящим карабином, закрепленным на ИСС работника через самостраховочный строп. При движении по наклонным перилам, веревочным или тросовым, следует применять схватывающий узел или зажим соответствующей конструкции. При этом пристегиваться с помощью скользящего карабина запрещается.

. Точки закрепления горизонтальных или слабо наклонных (до 200) перил должны быть рассчитаны на нагрузку до 1200 кгс - для веревочных и 5000 кгс - для тросовых. Расстояние между точками опоры перил не должно превышать 12 м. Натяжение горизонтальных и слабо наклонных перил обоих видов может производиться только вручную, без применения каких-либо средств, увеличивающих усилие натяжения.

. На одном пролете одинарных перил может находиться только один работник. При необходимости обеспечить одновременное нахождение в зоне перил нескольких работников, должно быть оборудовано соответствующее количество независимо закрепленных перил.

. Крепить страховочные веревки за перила (как веревочные, так и тросовые) запрещается.

.. При производстве верхолазных работ методом промышленного альпинизма для каждого работника должны быть предусмотрены две независимые страховочные цепи-, если в процессе передвижения и работы страховочная цепь полностью или частично нагружается весом работника. Применение одинарной веревки допускается только в том случае, когда работник передвигается и производит технологические операции, опираясь на крышу или конструкции объекта, не нагружая веревку.

. Оборудование и инструмент, используемые во время работы, должны быть застрахованы от падения. Предметы массой до 10 кг могут крепиться с помощью вспомогательных веревок или шнуров к ИСС работника или к седушке. Предметы с большей массой рекомендуется подвешивать на отдельной вспомогательной веревке. Мелкий инструмент должен укладываться в инструментальную сумку. Класть инструмент в карманы одежды или закладывать его за элементы ИСС запрещается. Рабочие рукавицы и другие средства защиты, которые в процессе работы или передвижения работник может снимать, также должны быть застрахованы от падения.

. Материалы и изделия, перемещаемые в процессе работы в зонах, где возможно их падение, должны быть застрахованы от этого.

. При осуществлении страховки с помощью веревок запрещается производить огневые работы и пользоваться режущим электро - , пневмо- , или бензоинструментом. В случае необходимости производства таких работ в местах, доступных лишь для канатного метода, страховка с помощью веревок используется только для передвижения к месту выполнения технологических операций, а во время их выполнения применяется самостраховка с помощью цепного стропа или независимая страховка стальным тросом (либо их комбинация). Страховочные веревки на время производства работ удаляются из опасной зоны.

. При производстве верхолазных работ методом промышленного альпинизма, курение запрещено.

.4 Требования охраны труда в аварийных ситуациях

К аварийным ситуациям, связанным непосредственно с производством верхолазных работ методом промышленного альпинизма, относятся:

внезапное ухудшение погодных условий;

зависание работника на схватывающем узле или спусковом устройстве;

повреждение страховочной веревки;

срыв работника с зависанием на страховочной веревке (веревках);

травма работника;

авария технологического характера, несущая угрозу здоровью или жизни работника.

.1. При приближении грозы, дождя, снегопада, усиления ветра до скорости 15 м/с необходимо:

закрепить оснастку и материалы в зоне производства работ;

работникам спуститься на землю или в безопасное место, закрепить свободные концы веревок или выбрать их и смотать в бухты.

.2. При зависании работника на схватывающем узле в случае его чрезмерного затягивания или при заклинивании спускового устройства (из-за попадания в него посторонних предметов, одежды или снаряжения), работник должен разгрузить затянувшийся узел или заклинившее устройство. Для этого можно воспользоваться резервной петлей для завязывания второго схватывающего узла на нагруженной веревке, используя петлю как опору для ноги. При наличии у работника зажима с лесенкой, можно воспользоваться ими с аналогичной целью. Петлю для опоры можно также связать на нижерасположенном свободном конце нагруженной веревки. При необходимости быстрой эвакуации с помощью резервной петли завязывается новый схватывающий узел для самостраховки, а строп затянувшегося узла перерезают ножом.

.3. При повреждении страховочной веревки действия работника определяются расположением и характером повреждения.

.3.1. При разрыве нагруженной веревки и повисании работника на второй страховочной веревке, он должен спуститься по второй веревке в безопасное место, либо, организовав самостраховку за конструкции объекта, получить от других работников запасную веревку (Для выхода из аварийных ситуаций бригада (звено), выполняющая работу, непосредственно на объекте, в верхней рабочей зоне, должна иметь аварийный комплект снаряжения, который включает в себя: бригадную аптечку; 2 веревки длиной до земли или до ближайшей площадки; 2 самостраховочных петли; 4 карабина; нож; блок-ролик), закрепленную на месте поврежденной.

.3.2. В случае частичного повреждения страховочной веревки выше работника необходимо организовать дополнительную самостраховку за конструкции объекта, а затем с помощью других работников заменить поврежденную веревку.

.3.3. В случае частичного повреждения страховочной веревки ниже работника необходимо поврежденный участок исключить из работы с помощью узла "проводник" или "бабочка", затем провести через него схватывающий узел или зажим самостраховки, а после спуска на землю или в безопасное место заменить поврежденную веревку.

.4. При срыве работника с повисанием на страховочной веревке (веревках), он, в зависимости от конкретной ситуации, может спуститься до места выхода на конструкции объекта, либо подняться на место срыва с помощью резервной петли для схватывающего узла или зажима с лесенкой, либо отклониться маятником до удобной площадки, если таковая имеется на том же уровне в пределах досягаемости.

.5. В случае травмы работника первая медицинская помощь оказывается им самим или другими работниками - в зависимости от тяжести травмы и конкретной ситуации.

.5.1. При легкой травме работник должен спуститься до безопасного места, где он сам или с участием других работников может получить необходимую помощь.

.5.2. При травме, исключающей возможность самостоятельного спуска пострадавшего, другие работники должны оказать ему первую медицинскую помощь и организовать его спуск (транспортировку) до места, где ему может быть оказана помощь врача, вызвать "скорую помощь" и немедленно сообщить о происшествии ответственному за безопасное производство работ.

.5 Требования охраны труда по окончании работы

.1. Отключить электрифицированный инструмент и оборудование от электросети, выполнить регламентные требования по обслуживанию оборудования.

.2. Закрепить остающееся в зоне работ оборудование, инструмент и материалы и защитить их от атмосферных воздействий.

.3. Закрепленные на конструкциях веревки выбрать на рабочие площадки или снять. Использованные веревки смотать в бухты. В случаях, когда технология работ не позволяет снять все страховочные веревки, нижние концы веревок, остающихся на объекте до следующей смены, должны быть надежно закреплены.

.4. Инструмент и страховочное снаряжение очистить, проверить и убрать в штатную тару и места хранения.

.5. Выполнить дополнительные мероприятия по окончании работ, указанные в наряде-допуске.

.6. Доложить ответственному лицу об окончании работ.

.7. Ответственный за безопасное производство работ осуществляет контроль выполнения мероприятий, определенных нарядом-допуском по окончании работ.

4. Работа с электроинструментом

. Общие требования безопасности

.1. К самостоятельной работе с электроинструментом допускаются работники не моложе 18 лет, прошедшие предварительный медицинский осмотр, прошедшие обучение безопасным приемам и методам труда по основной профессии и по электробезопасности, стажировку под руководством опытного рабочего и инструктаж на рабочем месте.

.2. Допуск к самостоятельной работе производится после проведения аттестации и выдачи удостоверения. В дальнейшем проверка знаний безопасных приемов и методов труда проводится ежегодно.

.3. После окончания обучения по электробезопасности, а в дальнейшем ежегодно проводится проверка знаний в квалификационной комиссии на II группу по электробезопасности. К работе с электроинструментом допускаются работники, имеющие группу по электробезопасности не ниже II.

.4. Через каждые три месяца проводится повторный инструктаж по технике безопасности.

.5. При работе с электроинструментом на работающего воздействуют повышенные уровни вибрации и шума. Поэтому все работники, использующие в работе электроинструменты, ежегодно должны проходить медицинские осмотры.

.6. Средства индивидуальной защиты:

.6.1. Для работы с электроинструментом работникам, кроме спецодежды, по основной профессии должны бесплатно выдаваться следующие средства индивидуальной защиты:

очки защитные;

виброизолирующие рукавицы;

противошумные шлемы, наушники или пробки;

диэлектрические средства индивидуальной защиты (перчатки, боты, галоши, коврики).

.6.2. Виброизолирующие рукавицы, а также средства индивидуальной защиты от шума применяются в том случае, если замеры вредных производственных факторов, воздействующих на работников, показывают, что уровни вибрации и шума превышают нормы.

.6.3. Диэлектрическими средствами индивидуальной защиты пользуются при работе с электроинструментом I класса, а также электроинструментом II и III классов при подготовке и производстве строительно-монтажных работ.

.7. Суммарное время работы с электроинструментом, генерирующим повышенные уровни вибрации, не должно превышать 2/3 длительности рабочего дня.

.8. Электроинструмент I класса можно использовать только в помещениях без повышенной опасности, II класса - в помещениях с повышенной опасностью и вне помещений, III класса - в особо опасных помещениях и в неблагоприятных условиях (котлы, баки и т.п.).

.8.1. Помещения с повышенной опасностью характеризуются наличием одного из следующих условий:

сырость (относительная влажность воздуха длительно превышает 75%) или токопроводящая пыль;

токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т.п.);

высокая температура (превышающая +35°С);

возможность одновременного прикосновения к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования - с другой.

.8.2. Особо опасные помещения характеризуются наличием одного из следующих условий:

особая сырость (относительная влажность воздуха близка к 100%, потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой);

химически активная или органическая среда (постоянно или длительное время имеются агрессивные пары, газы, жидкости, образуются отложения или плесень, разрушающие изоляцию и токоведущие части электрооборудования);

одновременно не менее двух условий повышенной опасности, указанных в п.1.8.1 настоящей Инструкции.

.8.3. Помещения без повышенной опасности - помещения, в которых отсутствуют условия, указанные в пп.1.8.1 и 1.8.2 настоящей Инструкции.

.8.4. Не допускается эксплуатация электроинструмента во взрывоопасных помещениях или помещениях с химически активной средой, разрушающей металлы и изоляцию.

.8.5. Электроинструмент III класса выпускается на номинальное напряжение не выше 42 В, что отражается в маркировке, расположенной на основной части машины.

.8.6. Электроинструмент класса II обозначается в маркировке соответствующим знаком.

.8.7. В условиях воздействия капель и брызг, а также вне помещений во время снегопада или дождя разрешается использовать только тот электроинструмент, в маркировке которого присутствуют соответствующие знаки (капля в треугольнике или две капли).

.9. Выполняйте только ту работу, которая вам поручена и которая соответствует вашей специальности. В необходимых случаях (незнакомая работа, незнание безопасных приемов труда и т.п.) требуйте у руководителя работ объяснения и показа безопасных приемов и методов труда.

.10. При работе совместно с другими работниками согласовывайте свои взаимные действия, следите, чтобы их и ваши действия не привели к чьей-нибудь травме.

.11. Во время работы не отвлекайтесь сами и не отвлекайте от работы других работников.

.12. Не включайте и не останавливайте (кроме аварийных случаев) машины, станки и механизмы, работа на которых вам не поручена.

.13. Соблюдайте требования Правил внутреннего трудового распорядка. Употребление алкогольных напитков на предприятии и появление на работе в нетрезвом виде не допускается. Курить следует только в специально отведенных местах.

.14. Не загромождайте подходы к щитам с противопожарным инвентарем и к пожарным кранам. Использование противопожарного инвентаря не по назначению не допускается.

.15. О каждом несчастном случае или аварии пострадавший или очевидец обязаны немедленно известить мастера.

.16. Требования настоящей Инструкции являются обязательными. Невыполнение этих требований рассматривается как нарушение трудовой и производственной дисциплины.

Требования безопасности перед началом работы

.1. Наденьте положенную вам спецодежду, приведите ее в порядок. Приготовьте средства индивидуальной защиты, убедитесь в их исправности. Неисправные средства индивидуальной защиты замените.

.2. Получите у непосредственного руководителя работ задание.

.3. Получите инструмент у электромонтера, ответственного за сохранность и исправность электроинструмента. При этом совместно с ним проверьте:

комплектность и надежность крепления деталей;

исправность кабеля (шнура), его защитной трубки и штепсельной вилки; целостность изоляционных деталей корпуса, рукоятки и крышек щеткодержателей; наличие защитных кожухов и их исправность (все перечисленное в данном абзаце проверяется внешним осмотром);

исправность редуктора (проверяется проворачивание шпинделя инструмента при отключенном двигателе);

работу на холостом ходу;

исправность цепи заземления между корпусом инструмента и заземляющим контактом штепсельной вилки (только для инструмента I класса).

.4. При несоответствии хотя бы одного из перечисленных в п.2.3 настоящей Инструкции требований электроинструмент не выдается (не принимается) для работы.

.5. Проверьте соответствие электроинструмента условиям предстоящей работы, учитывая требования, изложенные в п.1.8 настоящей Инструкции.

.6. Освободите рабочее место от посторонних предметов (детали, узлы, строительные материалы и т.п.).

.7. В случае выполнения работы на высоте потребуйте установки подмостей, настилов, лесов, имеющих ограждающие конструкции. Работа с электроинструментом с приставных лестниц не допускается.

.8. Проверьте исправность рабочего инструмента. На нем не должно быть трещин, выбоин, заусенцев, забоин.

.10. Если вам предстоит работать в закрытых емкостях, убедитесь, что источник питания (трансформатор, преобразователь и т.п.) находится вне емкости, а его вторичная цепь не заземлена.

.11. Заземлите электроинструмент I класса. Помните, что заземление электроинструментов II и III классов не допускается.

.12. Обо всех обнаруженных неисправностях известите бригадира и мастера.

Требования безопасности во время работы

.1. Присоединяйте электроинструмент к электросети только при помощи штепсельных соединений, удовлетворяющих требованиям электробезопасности. Подключение вспомогательного оборудования (трансформаторов, преобразователей частоты, защитно-отключающих устройств и т.п.) к сети и отсоединение его должны производиться только электриком.

.2. Установка и смена рабочего инструмента, установка насадок производятся при условии отключения электрической машины от сети штепсельной вилкой*.

.3. Следите, чтобы кабель (шнур) электроинструмента был защищен от случайного повреждения. Для этого кабель следует подвешивать. Подвешивать кабели или провода над рабочими местами следует на высоте 2,5 м, над проходами - 3,5 м, а над проездами - 6 м.

.4. Следите, чтобы кабели или провода не соприкасались металлическими, горячими, влажными и масляными поверхностями или предметами.

.5. Не допускайте натяжения и перекручивания кабеля (шнура). Не подвергайте их нагрузкам, т. е. не ставьте на них груз.

.6. Включайте электроинструмент только после установки его в рабочее положение.

.7. Не передавайте электроинструмент другим рабочим, не имеющим права пользоваться им.

.8. При переходе на следующее место работы отключайте электроинструмент от сети штепсельной вилкой.

Переносите электроинструмент, держа его только за рукоятку.

.9. При любом перерыве в работе отключите электроинструмент от сети штепсельной вилкой.

.10. Предохраняйте электроинструмент от ударов, падений, попаданий в него грязи и воды.

.11. При работе электросверлильной машиной применяйте упоры и скобы, предотвращающие обратный разворот при случайном заклинивании сверла и при развертке в отверстии. Следите, чтобы упорные скобы были достаточно прочными и имели неповрежденную резьбу.

.12. При работе электрической сверлильной машиной с длинным сверлом отключайте ее от сети выключателем до окончательной выемки сверла из просверливаемого отверстия.

.13. При работе абразивными кругами убедитесь в том, что они испытаны на прочность. Следите, чтобы искры не попадали на вас, окружающих и кабель (шнур).

.14. Следите, чтобы вы сами или ваша спецодежда в процессе работы не касались вращающегося рабочего инструмента или шпинделя. Не останавливайте вращающийся рабочий инструмент или шпиндель руками.

.15. В случае выхода из строя средств индивидуальной защиты прекратите работу.

.16. В процессе работы следите за исправностью электроинструмента.

Требования безопасности в аварийных ситуациях

.1. В случае какой-либо неисправности электроинструмента немедленно прекратите работу и сдайте его электромонтеру для ремонта.

.1.1. Не допускается эксплуатировать электроинструмент при возникновении во время работы хотя бы одной из следующих неисправностей:

повреждения штепсельного соединения, кабеля (шнура) или его защитной трубки;

повреждения крышки щеткодержателя;

нечеткой работы выключателя;

искрения щеток на коллекторе, сопровождающегося появлением кругового огня на его поверхности;

вытекания смазки из редуктора или вентиляционных каналов;

появления дыма или запаха, характерного для горящей изоляции;

появления повышенного шума, стука, вибрации;

поломки или появления трещин в корпусной детали, рукоятке, защитном ограждении.

.2. В случае повреждения рабочего инструмента немедленно прекратите работу. Отключите электроинструмент от сети штепсельной вилкой и замените неисправный рабочий инструмент.

.3. В случае внезапного прекращения подачи электроэнергии электроинструмент отключайте с помощью выключателя.

.4. В случае обнаружения напряжения (ощущения тока) необходимо немедленно отключить электроинструмент выключателем и отсоединить его от сети штепсельной вилкой.

.5. В случае возникновения пожара:

.5.1. Немедленно прекратите работу, отключите электроинструмент от сети штепсельной вилкой, обесточьте электрооборудование с помощью цехового рубильника.

.5.2. Оповестите всех работающих в производственном помещении или на строительной площадке и примите меры к тушению очага возгорания. Помните, что горящую электропроводку, находящуюся под напряжением, следует тушить углекислотными огнетушителями.

.5.3. Примите меры к вызову на место пожара непосредственного руководителя работ или других должностных лиц.

.6. При несчастном случае необходимо немедленно освободить пострадавшего от воздействия травмирующего фактора, оказать ему первую (доврачебную) медицинскую помощь и сообщить руководителю работ о несчастном случае.

При освобождении пострадавшего от действия электрического тока следите за тем, чтобы самому не оказаться в контакте с токоведущей частью или под шаговым напряжением.

Требования безопасности по окончании работы

.1. Отключите электроинструмент выключателем и штепсельной вилкой.

.2. Очистите электроинструмент от пыли и грязи и сдайте его на хранение электромонтеру, сообщив ему обо всех замеченных неисправностях.

.3. Уберите свое рабочее место.

.4. Доложите непосредственному руководителю работ о возникавших в процессе работы неисправностях.

.5. Умойтесь или примите душ, сложите спецодежду и средства индивидуальной защиты в специальный шкаф

5. Виды монтажа кондиционеров

Стандартный монтаж кондиционера

«Стандартный монтаж» длиться 3-4 часа и для него характерны следующие особенности:

Внешний блок кондиционера устанавливается под окном, на прочную стену с использованием стандартных кронштейнов;

монтаж производится без использования промышленных альпинистов, автовышек, строительных лесов. Если внешний блок устанавливается на высоте не более 3-х метров от земли, то для монтажа используется стремянка;

длина трассы между блоками сплит системы не более 5 метров;

межблочные коммуникации внутри помещения (от внутреннего блока кондиционера до отверстия в стене) прикрываются декоративным пластиковым коробом;

коммуникации снаружи здания прокладываются без использования короба и не крепятся к стене;

дренаж выводится вместе с межблочными коммуникациями на улицу;

длина кабеля питания не более 5 метров, вертикальный участок кабеля закрывается декоративным пластиковым коробом.

Нестандартный монтаж кондиционеров

Нестандартный монтаж характеризуется рядом особенностей, связанных с дополнительными пожеланиями заказчика:

Раздельный монтаж кондиционера. Проводится во время ремонта в помещении и состоит из двух этапов. На первом этапе в штробу закладываются сетевой кабель и межблочные коммуникации. На втором этапе, уже после завершения ремонта, монтируются внутренний и внешний блоки сплит системы;

установка внешнего блока сплит системы сверху или сбоку от окна. Для этого зачастую необходимо прибегать к использованию автовышек или услугам промышленных альпинистов;

установка межблочных коммуникаций в штробу;

увеличение длины трассы;

установка защитного козырька над внешним блоком;

монтаж наружных коммуникаций к стене;

вывод дренажа в канализацию, а также использование для этого помпы.

Стоимость каждого нестандартного монтажа сплит системы рассчитывается индивидуально.

Ее можно определить при выезде специалиста на объект.

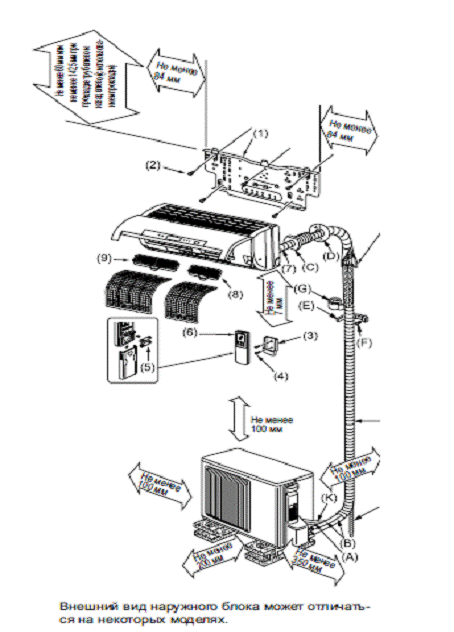

Порядок монтажа:

Порядок установки кондиционера

. Достаём монтируемый кондиционер из коробок. Внешний блок кондиционера просто ставим на пол, подложив что-нибудь, чтобы не поцарапать ножками пол. Внутренний блок вынимаем из упаковки (коробки), в упаковку вставляем обратно пенопласт, чтобы коробка не сминалась под тяжестью, с одного конца снимаем плёнку с внутреннего блока кондиционеров и расстилаем полиэтилен на коробке из под внутреннего блока, затем кладём внутренний блок на коробку, покрытую плёнкой. Таким образом внутренний блок кондиционера не будет поцарапан при работе с ним.

. Определяем вместе с заказчиком места для монтажа внутреннего и внешнего блока кондиционера.

. Бурим дырку во внешней стене, при этом сначала надо посмотреть вниз и убедиться, что кусок стены не упадёт на чью-нибудь голову или автомобиль. Если внизу есть помехи, надо закрепить коробку под местом предполагаемого выхода бура снаружи.

. Закрепляем на стене монтажную пластину для внутреннего блока кондиционера - обязательно по уровню! Если будет криво, возможна течь конденсата из ванночки внутреннего блока. Желательно продемонстрировать заказчику что внутренний блок висит ровно, так как потолки как правило кривые и будет казаться, что блок висит криво.

. Определяем длину межблочных коммуникаций, оставляя запас 20-39 см на всякий случай.

. Подсоединяем в внутреннему блоку кондиционера электрику, предварительно изучив инструкцию и электрическую схему..

. Наращиваем дренажный шланг для слива конденсата из внутреннего блока, место состыковки обклеиваем изолентой..

. Отрезаем и вальцуем медные трубки, перед вальцовкой желательно обработать край трубы риммером.

. Присоединяем медные трубки к внутреннему блоку. Тут очень важно не перекрутить гайку, иначе развальцованный участок раскатается в "фольгу" и может быть утечка.

. Одеваем на медные трубки теплоизоляцию.

. Собираем вместе дренажный шланг, трубки в теплоизоляции, провода, называем это межблочной трассой и начинаем обёртывать всё это скотчем, чтобы получит жгут диаметром до 50 мм. Ту часть межблочной магистрали, которая будет на улице оборачиваем дополнительно влагостойким армированным скотчем или тефлоновой лентой.

. Засовываем трассу в дырку во внешней стене и монтируем внутренний блок кондиционера на монтажную пластину.

. Монтируем на внешнюю стену кронштейны для внешнего блока кондиционера е.

. Вальцуем и подключаем фреоновые трубки к внешнему блоку.

. Вакуумируем трассу при помощи вакуумного насоса, при этом, если вакууматор двухходовой, то не забываем стравить воздух.

. Пока работает вакуумный насос и проверяется держит ли трасса вакуум подключаем провода из межблочной трассы к внешнему блоку.

. Открываем краны и запускаем фреон в отвакуумированную систему.

. Закрываем участок трассы от внутреннего блока кондиционера до дырки в стене декоративным пластиковым коробом 60*60мм.

. Проливаем дренаж

. Запускаем кондиционер и тестируем его в разных режимах работы.

Вопрос, нужно ли устанавливать зимний комплект на кондиционер, обсуждался неоднократно и как таковой уже не стоит. Ответ однозначный: если мы хотим, чтобы оборудование, которое эксплуатируется зимой, работало долго и надежно, зимний комплект нужен.

В состав зимнего комплекта входят:

1.       Регулятор давления конденсации, в качестве которого для бытовых кондиционеров наиболее часто используется замедлитель скорости вращения вентилятора;

2.       Нагреватель картера компрессора;

.        Дренажный нагреватель.

Попытаемся рассмотреть различные варианты таких комплектов и особенности их установки на различные модели кондиционеров.

Регуляторы давления конденсации

Наиболее сложным в монтаже и пуско-наладке элементом зимнего комплекта является устройство, изменяющее давления конденсации.

По принципу работы - это регулятор электрической мощности, подаваемой на электродвигатель вентилятора внешнего блока. Основа регулятора - симисторный широтно-импульсный модулятор, а в качестве сенсора используют термистор, который механически крепится к теплообменнику внешнего блока в зоне конденсации.

В большинстве случаев регулятор имеет положительную линейную рабочую характеристику в координатах "скорость вращения вентилятора теплообменника" - "температура в зоне конденсации".

А область регулирования ограничена некоторым дифференциалом, обычно 8-10°С. Для некоторых регуляторов, например FASEC 33, этот дифференциал можно изменять.

Все подобные устройства, с которыми приходилось иметь дело, построены на указанных выше принципах, однако имеют свои особенности.

Рассмотрим наиболее часто встречающиеся регуляторы давления конденсации, например FASEC 33 производства компании ELIWELL, предназначенный для установки на нереверсивные кондиционеры.

Регулятор FASEC 33 компании ELIWELL

Регулятор FASEC 33 имеет 3 параметра для настройки:

Первый параметр - "0% speed". Физический смысл параметра - начало линейного участка рабочей характеристики регулятора. Для настройки используют средний потенциометр. Имеется шкала в градусах Цельсия от 0 до 60 градусов, по которой можно установить температуру, соответствующую желаемому минимально допустимому давлению конденсации, при котором вентилятор теплообменника будет вращаться с минимальной скоростью, установленной регулировкой "min speed set".

Второй - "100% speed Dt". Физический смысл параметра - ширина линейного участка (крутизна) рабочей характеристики регулятора. Для настройки используют верхний потенциометр. Элемент настройки имеет шкалу в градусах Цельсия от 3 до 31 градуса.

И, наконец, третий - "min speed set". Физический смысл - минимальная скорость вращения вентилятора, соответствующая началу подъема линейного участка рабочей характеристики. Для настройки используют нижний потенциометр. Настройку выполняют при установке регулятора так, чтобы вентилятор не останавливался. Чем ниже значение установленной скорости, тем до более низкой температуры будет опускаться допустимое значение температуры (давления) конденсации.

Порядок настройки регулятора FASEC 33 таков:

Сначала определяют требуемые параметры рабочей характеристики регулятора. Они зависят от минимальной ожидаемой температуры наружного воздуха и допустимого разброса значений температуры конденсации.

Примем допустимые значения температуры конденсации в диапазоне 30-50°С. Тогда нижний предел температурного диапазона определяет параметр "0% speed" регулятора. Разница верхнего и нижнего пределов определяет параметр "100% speed Dt". Таким образом, предварительно на соответствующих регуляторах устанавливают значения "0% speed" = 30, "100% speed Dt"= 20.

После этого, не включая компрессор, подаем питание на регулятор и вентилятор. В это же время термистор измеряет температуру окружающего воздуха, и, если она ниже 30°С, мы находимся левее линейного участка рабочей характеристики регулятора (см. рис.), следовательно, скорость вращения вентилятора должна соответствовать минимальной.

Вращая потенциометр "min speed set" в сторону минимальных значений, добиваются полной остановки вентилятора, а затем, вращая в сторону max, начала вращения на минимальной скорости.

Теперь необходимо проверить работу регулятора при повышении температуры. Для этого сенсор регулятора нагревают, например, поместив его в сосуд с горячей водой. По мере нагревания скорость вращения вентилятора будет увеличиваться и при достижении температуры равной или большей 50°С будет максимальной.

Регуляторы EDC INTERNATIONAL LTD HPC 1/4 (1/7) И LAC 1/4 (1/7)

Рассмотрим регуляторы давления конденсации производства компании EDC International Ltd, моделей HPC 1/4 (1/7) и LAC 1/4 (1/7). В отличие от продукции FASEC, эти устройства разработаны специально для установки в кондиционеры, а имеющиеся элементы крепления позволяют монтировать их на любой вертикальной или горизонтальной поверхности.

Компания EDC выпускает 8 различных модификаций регуляторов, которые позволяют учесть особенности практически всех кондиционеров.

Так регуляторы с маркировкой HPC предназначены для установки только в "холодные" модели кондиционеров.

А регуляторы LAC могут устанавливаться и в реверсивные модели. При этом дополнительный вход НН, который подключается параллельно катушке четырехходового вентиля, блокирует работу регулятора в режиме "Тепло".

Имеется также модификация регулятора с двумя датчиками РТС, позволяющая управлять двухконтурным кондиционером.

И, наконец, все перечисленные модификации имеют более мощные аналоги, рассчитанные на ток нагрузки в 7 А.

Все регуляторы компании EDC выполнены в унифицированном пластмассовом корпусе размером 150х53х75 мм и легко устанавливаются в наружный блок кондиционера.

Регулировка HPC (LAC) делается следующим образом. Температура конденсации (установка "0") устанавливается с помощью потенциометра, выведенного на лицевую панель регулятора. Минимальная скорость вращения вентилятора устанавливается с помощью потенциометра через отверстие в боковой крышке корпуса. Диапазон регулировки 25% - 50%.

Дифференциал не регулируется и имеет значение порядка 8°С.

Установка и подключение регулятора давления LAC 1/4

При выборе места установки и схемы подключения регулятора необходимо принимать во внимание следующее:

А) место установки регулятора выбирается как можно ближе к соединительной колодке наружного блока кондиционера;

Б) органы регулировки должны быть доступны;

В) питание на регулятор должно подаваться одновременно с подачей питания на компрессор;

Г) при подключении регулятора обязательно соблюдение правильности подключения нейтрального провода "N" и фазного провода "L";

Д) нагрузка к регулятору (вентилятор наружного блока) подключается в разрыв нейтрального провода "N";

Е) схема включения должна быть такой, чтобы при выходе регулятора из строя можно было легко восстановить первоначальную схему кондиционера;

Ж) место установки сенсора должно быть выбрано правильно, при этом должен быть обеспечен хороший тепловой контакт чувствительного элемента датчика с поверхностью теплообменника.

Удачный вариант выбора места установки регулятора представлен на фото 1. Как видно, соединительная колодка находится достаточно близко, органы регулировки доступны, лицевая панель, на которой нанесена маркировка контактов регулятора, видна.

Особенности подачи питания на регулятор LAC 1/4

Чтобы запустить регулятор в работу, необходимо подать на него питание и подключить нагрузку.

При этом следует учитывать следующие особенности его работы.

При подаче питания регулятор реализует алгоритм пуска кондиционера, цель которого - преодолеть трение покоя двигателя вентилятора. Для этого в течение 30-40 секунд после подачи напряжения регулятор устанавливает максимальную скорость вращения вентилятора. Это делается для того, чтобы "стронуть" ротор двигателя вентилятора с места. По истечении этого времени регулятор выбирает скорость в соответствии с настройкой и сигналом от сенсора. Поэтому желательно, чтобы питание на регулятор подавалось и исчезало одновременно с подачей и снятием питания на компрессор кондиционера.

Подключение контакта питания "L" регулятора (клеммы 2, 3).

Удачное решение при подключении регулятора - подключить контакт 2 "L" регулятора к контакту, на котором появляется фаза при включении компрессора. Как это сделать технически?

В большинстве случаев все устройства наружного блока, потребляющие электроэнергию, подключаются к соединительной колодке через плоские ножевые клеммы шириной 6,3 мм. Такие же клеммы имеются и на регуляторе. Идеальный случай, если на колодке имеется свободная клемма, соединенная с той, на которой появляется фаза при включении компрессора. В этом случае контакт 2 регулятора соединяется с ней коротким проводником, на концах которого имеются гнездовые ножевые клеммы.

Если свободной клеммы нет, то подключение может быть выполнено с помощью дополнительного тройного проводника. На одном из его концов подключены гнездовой и штыревой контакты, а на другом - гнездовой.

Возможны варианты, когда удобно подключить питание на регулятор к клемме под винт, например, на клемму пускателя (в этом случае необходимо использовать клемму соответствующей конструкции).

Клемма 3 регулятора, обозначенная также "L", соединена внутри корпуса регулятора с клеммой 2 и может быть использована как дополнительная клемма при включении регулятора в схему кондиционера. При этом к этой клемме нельзя подключать нагрузку, потребляющую ток более 7 А, иначе перемычка может сгореть.

Подключение нейтрали и нагрузки.

Второй питающий провод для регулятора - нейтраль. Регулировка мощности, выдаваемой на нагрузку, также идет по нейтрали. Поэтому процесс подключения нейтрали и нагрузки вполне логично объединяются.

Нагрузка регулятора - однофазный вентилятор, имеющий одну или несколько скоростей вращения. В абсолютном большинстве случаев один из проводов вентилятора подключается к общей нейтрали, а включение (или выбор скорости для многоскоростного вентилятора) происходит при подаче фазы на второй провод (один из оставшихся проводов для многоскоростного вентилятора).

Учитывая это, для питания по нейтрали регулятора и подключения нагрузки удобно использовать клемму подключения вентилятора к нейтрали. При этом клемма с проводом, идущим к вентилятору, переносится на контакт 4 "N" регулятора, а вместо нее устанавливается перемычка на клемму 1 "N" регулятора.

Такое подключение в случае необходимости позволяет быстро исключить регулятор из схемы управления вентилятором наружного блока. Достаточно убрать перемычку и перенести провод с контакта 4 "N" регулятора на контакт "N" колодки кондиционера.

Как видно из описания, процесс подключения нагрузки достаточно прост, и указанные правила можно распространить на любые конфигурации внешних устройств.

Так для наружных блоков, имеющих два вентилятора, существует проблема выбора: какой вентилятор следует использовать в качестве нагрузки. Для этого необходимо заглянуть в руководство по сервисному обслуживанию кондиционера. Выбирают тот вентилятор, который остается работать при низкой температуре окружающего воздуха, реализуя минимальную производительность конденсатора наружного блока. Обычно это нижний вентилятор.

Подключение входа управления "тепло", "НН".

Этот вход используется для отключения регулятора при переключении реверсивного кондиционера в режим "Тепло". В этом случае клеммы 1 "N" и 4 "N" внутри регулятора соединяются между собой, и вентилятор переключается в режим полной скорости. Одну из клемм "НН" подключают к нейтрали, а вторую к контакту, на котором появляется фаза при переходе кондиционера в режим "тепло". Для подключения используют провода подходящей длины с гнездовыми разъемами на концах при наличии свободных клемм или тройники ("гнездо-штырь-гнездо") при их отсутствии. Для нереверсивных кондиционеров контакты "HH" не используют.

Провода, необходимые для подключения регулятора LAC 1/4 ,

Установка и подключение сенсора.

Эта операция является крайне важной, поскольку информация о действительном значении температуры конденсации поступает именно от сенсора, и неверная установка может привести к существенной ошибке определения температуры конденсации и, как следствие, неправильной работе регулятора.

При установке сенсора важными являются два обстоятельства: правильный выбор места установки сенсора; обеспечение хорошего теплового контакта между трубками теплообменника конденсатора и чувствительным элементом сенсора.

Место установки выбрано правильно, если сенсор установлен в зоне конденсации хладагента.

Обычно это середина ближней к выходу трети односекционного теплообменника или середины любой секции для многосекционного. Установка датчика близко ко входу конденсатора (в области перегретого пара) завышает оценку температуры конденсации, а близко к выходу конденсатора (в области переохлажденной жидкости) занижает. Ошибка может составлять до 15°С.

Обеспечить хороший тепловой контакт чувствительного элемента сенсора с трубкой конденсатора без дополнительных приспособлений оказалось достаточно сложно.

Как видно на фотографии, после полной затяжки крепежного хомута между чувствительным элементом сенсора (прямоугольный выступ под термоусадочной трубкой с внутренней стороны хомута) и трубкой теплообменника остается значительный зазор

Устранить этот недостаток можно, если изменить схему крепления сенсора. При этом сенсор располагают не поперек, а вдоль трубки и крепят двумя дополнительными хомутами Еще лучше, если перед креплением чувствительный элемент сверху накрыть теплоизоляцией

Проверка правильности установки регулятора давления LAC 1/4.

На первом этапе проводим проверку регулятора в "холодном" режиме. Для этого производят отключение клеммы, по которой подается фаза на компрессор. Тем самым обеспечивается возможность подачи питания на регулятор и вентилятор наружного блока без запуска в работу компрессора. После этого подают питание на клеммы 1 и 2 регулятора.

Если все собрано правильно и регулятор исправен, вентилятор заработает с максимальной скоростью. Примерно через 30-40 секунд он уменьшит скорость до значения, соответствующего точке на рабочей характеристике, согласно температуре окружающего воздуха в момент проведения измерений.

Если рабочая точка находится на наклонном участке характеристики, то, при вращении потенциометра (расположенного на лицевой панели регулятора) вправо, скорость вращения вентилятора должна уменьшиться, а влево - возрасти.

И, наконец, если при подаче напряжения 220 В на клеммы "НН" скорость вентилятора возрастет до максимальной, то регулятор давления конденсации полностью исправен.

После этого снимают питание с регулятора, потенциометры регулятора устанавливают в среднее положение, восстанавливают подключение компрессора и, если кондиционер смонтирован и исправен, производят пуск и тонкую настройку регулятора на работающем кондиционере.

Дренажный нагреватель

С практической точки зрения представляет интерес не сам дренажный нагреватель, а его эффективное использование в дренажной системе.

Дренажная система с обогревом должна представлять конструкцию, обладающую достаточной тепловой инерцией, и строиться таким образом, чтобы большая часть тепла, выделяемого нагревательным элементом, расходовалась на нагрев конденсата внутри дренажного трубопровода. Кроме того, она должна быть безопасной, надежной и экономичной.

Оказалось, что такие высокие требования можно обеспечить, используя достаточно простой по конструкции элемент. Он представляет собой медную трубку 5/8", длина которой должна быть несколько больше толщины стены, через которую дренажный трубопровод выведен на улицу. В трубку установлен нагревательный элемент так, чтобы обеспечить с ней хороший тепловой контакт. А теплоизоляция, установленная снаружи конструкции, позволяет уменьшить излучение тепла в окружающую среду.

Полученное устройство легко подключается к кондиционеру с помощью дренажного шланга. Обычно часто используют для прокладки дренажных магистралей пластиковый трубопровод, армированный спиралью, с внутренним диаметром 16 мм.

Такая конструкция обладает сразу несколькими полезными свойствами. Гладкая поверхность трубки обеспечивает хороший тепловой контакт с нагревателем. А поскольку медь отличается высокой теплопроводностью, тепло равномерно распределяется по длине дренажной трубки и хорошо передается воде. Участок трубки без теплоизоляции, расположенный внутри помещения, передает дополнительное тепло конденсату. Трубка обладает достаточной жесткостью, хорошо сохраняет форму и не деформируется под действием тепла дренажного нагревателя. Теплоизоляция снижает потери тепла нагревателя в окружающую среду. В силу высокой теплоемкости меди, конструкция обладает достаточной тепловой инерцией.

Общий облик конструкции понятен, теперь поговорим о деталях. Так оптимальная длина медной трубки зависит от целого ряда факторов. Кроме толщины стенки, через которую проложен дренаж, это конструкция и способ установки нагревательного элемента, а также особенности монтажа внутреннего блока кондиционера.

По способу установки различают два вида дренажных нагревателей. Одни устанавливаемые внутри дренажной магистрали, другие снаружи. В зависимости от этого они имеют определенные конструктивные различия.

Нагреватель врутренней установки

Так нагреватели, устанавливаемые внутрь дренажной магистрали, представляют собой гибкий греющий кабель. Пример такого прибора - нагреватель компании FLEXELEC модель CSC 2, внешний вид которого изображен на рисунке.

Нагреватель изготовлен из греющего кабеля в двойной водонепроницаемой силиконовой изоляции. Напряжение питания 230 В, мощность 40 Вт/м. Выпускают нагреватели с длиной нагревающей части 1,0; 1,3; 1,5; 2,0; 3,0; 4,0; 5,0 и 6,0 м, мощностью соответственно от 40 до 240 Вт. Нагреватель выдерживает температуру от -70°С до 200°С. Характеристики нескольких марок греющего кабеля производства компании FLEXELEC приведены в таблице 1.

Длину нагревателя выбирают исходя из того, чтобы нагревающая часть как минимум на 10 см превышала толщину наружной стены, через которую выводится дренаж. Длина выбранного нагревателя накладывает ограничение и на длину медной трубки, используемой в конструкции обогреваемого дренажа. Она должна быть меньше полной длины (суммы длин нагревающей и холодной части) нагревателя.

Участки медной трубки, находящиеся на улице и внутри стены, изолируют армафлексом. Теплоизоляцию на медной трубке фиксируют с помощью пластмассовых хомутов, а выходящий наружу конец

защищают термоусадочной трубкой подходящего диаметра.

Определенные трудности вызывает ввод нагревателя внутрь дренажной магистрали. Дело в том, что место подключения нагревателя к источнику питания должно быть защищено от попадания влаги, которая может вызвать замыкание. Поэтому нагреватель вводят внутрь дренажной трубы через разрез в верхней части пластмассовой трубки, с помощью которой медный участок дренажного трубопровода соединяется с кондиционером.

После ввода нагревателя внутрь, оставшуюся снаружи холодную часть фиксируют изолентой, а разрез, через который вводился дренажный нагреватель, герметизируют Нагреватель располагают внутри медной трубки так, чтобы конец его нагревающей части доходил до внешнего конца трубки Достоинства нагревателей этого типа в том, что, располагаясь внутри дренажной магистрали, они имеют непосредственный контакт с водой, а потому имеют лучшую теплоотдачу. Большое количество моделей позволяет выбрать нагреватель наиболее подходящий по размерам. К числу достоинств также относятся широкий диапазон температур, в которых можно использовать нагреватель, и наличие двойной изоляции, что обеспечивает высокую надежность и безопасность нагревателя.

Недостатки нагревателей внутренней установки в том, что они занимают часть сечения дренажного трубопровода и могут стимулировать засоры. Кроме того, при их использовании невозможно регулировать выделяемую тепловую мощность. Монтаж такого прибора в ряде случаев затруднен, а кроме того, он сложен в изготовлении, а потому относительно дорог.

НАагреватели наружной установки

Нагреватели, для установки снаружи дренажной магистрали, изготавливают из греющего кабеля марки FST, который представляет собой две параллельные проводящие жилы, запрессованные в полупроводниковый материал. Проводимость кабеля и выделяющаяся тепловая мощность уменьшается с возрастанием температуры по закону, близкому к линейному.

Изготавливают нагреватели длиной 25 и 50 см. Внешний вид нагревателей показан на Причем для обеспечения хорошей теплопередачи дренажный нагреватель плотно приматывается к нижней части медной трубки мягкой медной проволокой или алутейп-скотчем, как показано на

На получившуюся конструкцию, как и в предыдущем случае, снаружи надевают теплоизоляцию, фиксируют ее пластмассовыми хомутами, выходящий наружу конец защищают термоусадочной трубкой. Длина нагревателя должна немного превышать половину толщины наружной стены здания, через которую выведена дренажная магистраль. Минимальная длина медной трубки должна превышать толщину стены на 10 см, максимальная ограничена взаимным расположением внутреннего блока кондиционера и местом вывода дренажной магистрали наружу. Часть трубки, находящуюся внутри, как и в случае с внутренним нагревателем, не теплоизолируют. Через нее обеспечивается дополнительный приток тепла.

Достоинства нагревателей наружной установки в простоте установки, наличии саморегулировки меньшей стоимости. Кроме того, конструкция нагревателя не накладывает ограничений на длину медной трубки, что позволяет использовать для обогрева дренажа приток тепла из помещения.

Недостатки нагревателей наружной установки в ограниченном выборе моделей, невысокой температуре нагрева (ограничена величиной 65°С), большей, чем у нагревателей внутренней установки, потерей мощности.

Исходя из анализа перечисленных достоинств и недостатков, для устройства обогреваемого дренажа сплит-систем предпочтительно использовать нагреватели наружной установки.

Таблица 1

При выборе схемы подключения дренажного нагревателя необходимо принимать во внимание, что он необходим только при отрицательных температурах наружного воздуха, а дренажная вода начинает выделяться примерно через 5-10 минут после того, как кондиционер начинает работать в режимах "охлаждение" или "осушение".

Если же включить дренажный нагреватель в теплое время, особенно, если кондиционер выключен или работает в режиме "обогрева", это может привести к выходу из строя дренажного нагревателя или повреждению дренажного трубопровода из-за перегрева.

С учетом сказанного предлагается следующий порядок использования обогреваемого дренажа. При переводе кондиционера на летний период эксплуатации дренажный нагреватель следует отключать, а включать только при переводе на зимний. Питание на дренажный нагреватель следует подавать одновременно с подачей питания на компрессор. Плюс к этому в зимний период времени на кондиционерах, оборудованных обогревателем дренажа, необходимо блокировать включение режима "тепло".

Виды применяемого инструмента и механизмов при выполнение данных работ.

Весь применяемый в процессе установки инструмент можно условно разделить на четыре группы.

Первая - это электроинструменты. Прежде всего, необходимы два перфоратора. Мощный SDS-max, способный за один проход сверлить отверстия диаметром 30-60 мм и глубиной до 1,5 метров. Стоит такое удовольствие недешево, порядка 1100-1500 долларов, но обойтись малой кровью в данном случае не получится. Купив монтажникам перфоратор неизвестного происхождения, Вы превратите их работу в пытку, а сломанные буры быстро сведут на нет всю экономию. Будет весьма разумным шагом сразу же обзавестись хорошим комплектом буров. При наличии инструмента для разного типа стен Вы будете существенно экономить на "расходке".

Кроме того, для монтажа внутреннего блока необходим легкий перфоратор стандарта SDS-plus. Конечно, можно использовать с этой целью обычную бытовую дрель, но это существенно увеличит сроки монтажа, а у кондиционерщика "летний день год кормит".

Любая уважающая себя фирма должна иметь на вооружении штроборез. Устанавливая кондиционер солидному клиенту, как-то несерьезно пользоваться "болгаркой". Пазы получаются кривыми, а при работе долотом есть шанс пустить по штукатурке трещины. И, опять-таки время, которое, как известно - деньги. Обязательным дополнением к штроборезу служит пылесос. Иначе дорогостоящий инструмент можно быстро угробить попадающей в него пылью. В идеале необходим промышленный "бетоносос", но из-за его высокой стоимости (550-700 долларов) монтажники нередко использую "бэушные" импортные пылесосы. Правда, при такой работе они долго не живут, и менять их приходится довольно-таки часто.

Обязательным дополнением к штроборезу служит комплект алмазных дисков. Качественные стоят дорого, порядка 200 долларов за штуку, дешевые - порядка 30 долларов, но есть реальная опасность посадить штроборез. Это все равно, что заливать в дорогую иномарку "паленый" бензин. Такая экономия себя явно не оправдывает.

Вторая группа - это холодильный инструмент и оборудование, необходимые для подготовки холодильного контура к работе.

Конечно, воздух и вода (вкупе с солнцем) - наши лучшие друзья, но, попадая в холодильный контур, они становятся нашими злейшими врагами, от которых необходимо избавиться. Если они вступят в контакт с фреоном, то итог будет самым что ни на есть печальным. Система не будет давать должного холода, а затем вообще выйдет из строя. Поэтому необходим вакуумный насос, который позволяет убрать из холодильного контура воздух и влагу.

Кроме того, в комплект должны входить зарядный цилиндр и манометрический коллектор. Если трасса длиннее указанной в каталоге величины, кондиционер требует дозаправки, так как давление в холодильном контуре должно быть строго определенным! Если этого не сделать, компрессор быстро выйдет из строя.

Необходимо отметить, что для каждой группы фреонов необходим свой цилиндр. Альтернатива - электронные весы. Так как они измеряют массу хладагента, а не его объем, они подходят для всех фреонов, правда, их стоимость существенно выше.

И, наконец - течеискатель. Какими бы квалифицированными не были Ваши монтажники, по окончании работ никогда не будет лишним проверить герметичность холодильного контура. Ведь иногда причиной утечки может быть заводской брак, повреждение при транспортировке или дефект медной трубы.

Все это оборудование, собранное на одной станине, называют заправочной станцией.

Третья группа - это трубный инструмент. Правда, не стоит думать, что это снаряжение дяди Пети из соседнего ЖЭКа. У холодильщиков и сантехников совершенно разные задачи.

Первое, что необходимо любой монтажной бригаде - это труборезы. В зависимости от размеров и марки они могут стоить от 12 до 50 долларов.

Второе, это вальцовки и шабровки для правильной подготовки кромки медных труб. От качества этих операций напрямую зависит герметичность холодильного контура, а потому для расширения трубок и снятия заусенцев необходимо использовать только качественный инструмент. Один ремонт, связанный с заменой компрессора, обойдется гораздо дороже, чем комплект, включающий набор вальцовок, бортовок, шабровку (ример), труборез и холодильный ключ.

Ну и третье - это трубогибы. Простейшие пружинные стоят недорого 5-7 долларов. Правда, для того, чтобы придать необходимую форму трубе диаметром 5/8 дюйма и выше, потребуется недюжинная физическая сила. Плюс к этому - неудобства при работе с длинными трассами.

В идеале иметь трубогиб с храповым механизмом с комплектом насадок. Стоит такое удовольствие порядка 250-300 долларов, но экономит массу времени. Во-первых, его не надо "одевать" на трассу. А во-вторых, он легко справляется даже с трубой на 7/8 дюйма. Поэтому, компания, которая занимается монтажом "пэкаджей" и VRF-систем, просто обязана иметь на вооружении подобный инструмент.

Четвертая группа - оборудование для пайки. Это горелка, которая необходима, чтобы спаять медные трубки. Конечно, по бедности, можно использовать "пистолет" с отражателем, но, учитывая важность операции, все-таки стоит раскошелиться на хорошую "пропаново-кислородную" горелку (500-600 долларов). При использовании обычной "пропановой" можно сэкономить 200 долларов, но есть риск, что она "не возьмет" трубу диаметром 1/2 дюйма и выше. Поэтому, желательно иметь хотя бы одну "пропаново-кислородную" горелку на несколько монтажных бригад. Иначе мучения с толстыми трубами не избежать.

И, в заключение, стоит коснуться темы припоя. Медно-фосфорный, с 5% содержанием серебра, относительно дешев - 72 доллара за килограмм. При достаточном опыте работы он позволяет обеспечить хорошее качество соединения. Есть и более дорогой припой, в котором содержание серебра 30-40%. Он стоит 230-240 долларов за килограмм и позволяет получить результат даже монтажникам с "кривыми руками". По опыту ряда фирм, бывает полезно иметь некоторое количество дорогого припоя для работы в стесненных условиях, когда доступ к месту соединения труб затруднен.

6. Схемы

Список литературы

1 Ананьев . В.А ., Балуева .Л.Н .,Мурашко В.П.

СИСТЕМЫ ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ.

ТЕОРИЯ И ПРАКТИКА.НОВАЯ

РЕДАКЦИЯ.2008,(504стр).

Сайты компаний: Журнал Мир Климата, ТД Эгида, mitsubishi-aircon.ru,

Техно-климат, Галвент.
