Предварительный расчет мощности двигателя
Расчет
исходных данных
Цель работы: Произвести предварительный расчет
мощности двигателя, найти передаточные отношения редуктора и его ступеней,
проверить возможность пуска под нагрузкой, найти напряжения на валах,
рассчитать срок службы привода
Выбор и проверка
электродвигателя

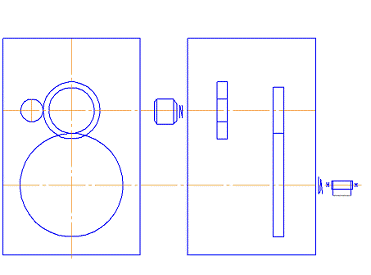

Схема редуктора
Исходные данные Fmax=32
Кн, V=1,05 M/C,
D= 360 mm,
nд=1, Kв=0.65
Диапазон возможных передаточных чисел для привода
Uпр=
U1×U2×U3
=(2 ¸ 4)(2 ¸
6,3)(2 ¸ 6,3)= 8 ¸
158,16
где U1
- передаточное
число ременной передачи;
U2
- передаточное
число первой ступени редуктора;
U3
- передаточное
число первой ступени редуктора;
Диапазон возможных
частот
вращения
электродвигателя
Частота вращения электродвигателя определяется по
формуле:
,
где - передаточное отношение привода;
- частота вращения выходного вала
редуктора.
Мощность на выходе (на валу рабочего
органа):
,
где F - тяговое
усилие ленты, кН;
v - скорость
ленты, .
Требуемая максимальная мощность
электродвигателя:
,
где - коэффициент полезного действия
привода.
Где:
- к. п. д. уплотнения на
быстроходном валу, ;
- к. п. д. закрытой цилиндрической
передачи, ;
- к. п. д. уплотнения на тихоходном
валу, ;
- к. п. д. муфты, ;
- к. п. д. подшипников качения, ;
Требуемая мощность электродвигателя:
. 7
электродвигатель
редуктор привод мощность
Согласно этому условию подбираем
электродвигатель серии ВР с короткозамкнутым ротором ГОСТ 23111-78.
Таблица 1.1 Выбор электродвигателя
Электродвигатель
|
Серия
и
Типоразмер
|
Констр.
Исполн.
|
Pд.н. кВт
|
Nд.н. мин-1
|
Тдн/Т
|
Масса
кг
|
Стоимость
Руб
|
4А200М4УЗ
|
На
лапах
|
37
|
1470
|
1.4
|
255
|
325
|
Таблица 1.2 Основные размеры (мм) асинхронных
электродвигателей серии ВР с креплением на лапах
Габаритные
размеры
|
Установочные
и присоединительные размеры
|
L
|
H
|
D
|
l1
|
l2
|
l3
|
d
|
d1
|
B
|
h
|
830705
|
535
|
450
|
140
|
305
|
60
|
19
|
318
|
200
|
Проверим условие возможности запуска
электродвигателя под нагрузкой:
,
,
,
условие выполняется, т.е. данный
электродвигатель можно использовать с данным редуктором.
Определение общего передаточного числа и
разбивка его по ступеням
Передаточное число редуктора
принимаем 6.3 согласно стандартному
ряду по ГОСТ 2185-66 .
принимаем 4.5 согласно стандартному
ряду по ГОСТ 2185-66
Тогда передаточное число редуктора:
.
Отклонение от нормы:
D%= - что в
пределах нормы.
Определение частоты вращения, мощности, крутящих
моментов для каждого вала
Определим частоты вращения валов:
;
;
.
Определим мощность на валах:
;
;
;
.
Крутящие моменты на валах:
Н×мм
Н×мм
Н×мм
Определение срока службы привода
Определяем общее время работы редуктора привода
по формуле:
,
где плет=4 года - время работы
редуктора;
пр.д=300 - число рабочих дней в
году;
псм=3 - число смен;
пдл.см=8 часов - длительность смены;
;
Список использованной литературы
1 - А.А.Ульянов - Детали машин и
основы конструирования ч.2 - 2007
