Министерство образования и науки Украины

Национальный аэрокосмический университет

им. Н.Е. Жуковского «ХАИ»

Определение вероятности брака для формообразующих операций, выполняемых в условиях несовмещения баз

Лабораторная работа №4 по курсу:

“Технология авиадвигателестроения”

Харьков, 2007

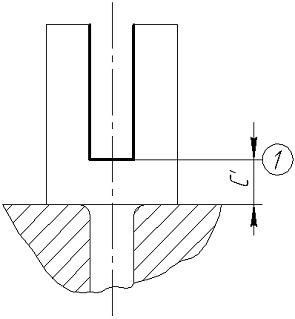

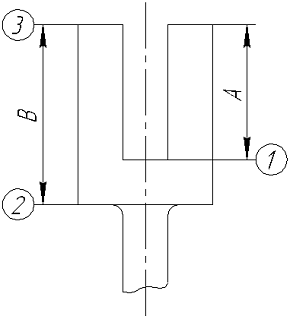

Рис. 1. Эскиз детали           Рис. 2. Эскиз обработки детали

Исходные данные:

А=56 ± 0,055 мм.

В=90 _{- 0,060} мм.

С=С ± 0,075 мм.

С=В - А = 90 - 56 = 34 мм._ИК = S_УК = δВ = 0,060 мм.

Исходя из условия получения размера  до рассматриваемой операции, обеспечивающей размер C, заданный чертежный размер  получается последним в операции «сам собой», т.е. становится замыкающим звеном A´ в цепи: A´= B - C = 90 - 34 = 56 мм.

Верхнее отклонение замыкающего звена A´ равно разнице верхнего отклонения звена В и нижнего отклонения звена C:

мм.

Соответственно нижнее отклонение звена A´ равно разнице нижнего отклонения звена В и верхнего отклонения звена C´:

мм.

Сравнивая заданный чертежный размер А_З с ожидаемым значением технологического размера A´, можно установить соответствие и вероятность брака. В результате получаем действительный (технологический) размер = мм.

Рис. 3. Расчетная схема для нормального закона распределения

Для нормального закона распределения расстояния от центра группирования до границ поля допуска

В1 = А_ц - А_Зном = 55,970 - 55,945 = 0,025 мм,

В2 = А_Змакс - А_ц = 56,055 -55,970 = 0,085 мм.

Принимая δ А_З = 6σ, получаем

Тогда величины параметров (z₁ и z₂) нормированной функции Лапласа будут z₁ = В₁ : σ = 1,366, z₂ = В₂ : σ = 4,644.

По таблице значений нормированной функции Лапласа Ф(z) находим ее значения для соответствующих z₁ и z₂: Ф(z₁) = 0,4236; Ф(z₂) = 0,4999.

Брак составит

= 1 - (Ф(z₁)+ Ф(z₂)) = 1 - (0,4236 + 0,4999) = 0,0765 = 7,65 %.

На рис. 4 приведена расчетная схема для треугольного закона и закона равной вероятности распределения.

Рис. 4. Расчетная схема для треугольного закона и закона равной вероятности распределения

Для треугольного закона брак составит

Для закона равной вероятности (пунктирная линия PQ на рис. 4) брак составит

.
