ИСПРАВЛЕНИЕ МИКРОСТРУКТУРЫ ПЕРЕГРЕТОЙ ДОЭВТЕКТОИДНОЙ СТАЛИ

Введение

Перегретой называется сталь с крупным зерном аустенита в нагретом состоянии и грубой ферритно-перлитной структурой в охлажденном. Перегрев можно исправить термической обработкой. В основе исправления структуры лежат фазовые превращения, протекающие в стали при нагреве и охлаждении.

1. Фазовые превращения в стали

Превращение перлита (ферритно-цементитной смеси) в аустенит. Оно протекает при нагреве любой стали выше точки Ас1 хотя бы на один градус. Кроме того, при дальнейшем нагреве в доэвтектоидных сталях в интервале температур Ас1 - Ас3 в аустените растворяется избыточный феррит. Выше точки Ас3 стали находятся в однофазном аустенитном состоянии. Причем чем выше температура, тем крупнее получается аустенитное зерно. Для получения мелкого аустенитного зерна сталь необходимо нагревать всего на 30 - 50 оС выше точки Ас3 (рисунок 1).

Превращение аустенита в перлит. Этот процесс происходит в верхнем температурном интервале (Ас1 - 550 оС) диаграммы изотермического превращения переохлажденного аустенита. Например, при скоростях охлаждения V1 и V2 аустенит распадается с образованием перлитных структур в интервале температур ас и а'с' соответственно (см. рисунок 1).

Следует иметь в виду, что чем выше скорость охлаждения, тем ниже температурный интервал распада аустенита, дисперснее и тверже получается смесь феррита и цементита. Продукты распада аустенита (перлит, сорбит, тростит) имеют пластинчатое строение и отличаются друг от друга степенью дисперсности пластин феррита и цементита.

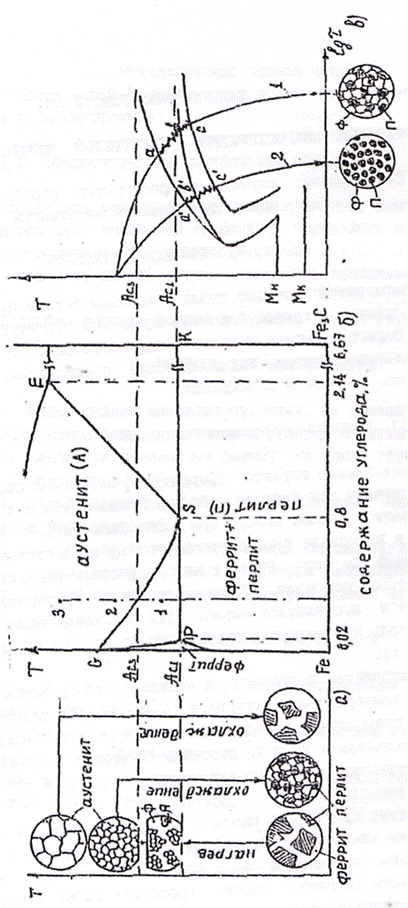

а - схема изменения структуры стали; б - схема диаграммы «железо - цементит»; в - диаграмма изотермического распада переохлажденного аустенита; кривая 1 - охлаждение с печью (отжиг); кривая 2 - охлаждение на воздухе (нормализация).

Рисунок 1 - Формирование структуры стали

2 Основные виды предварительной термической обработки стали

.1 Отжиг

Отжигом называют нагрев стали до заданной температуры, выдержку и медленное (вместе с печью) охлаждение. В зависимости от марки стали скорость охлаждения колеблется в пределах от 150 до 30 градусов в час. После отжига получается наиболее равновесная структура.

Отжиг применяют:

- для снятия внутренних напряжений;

-        получения минимальной твердости;

         исправления структуры кованой, литой или перегретой стали;

         устранения дендритной ликвации.

В зависимости от температуры нагрева различают следующие виды отжига:

сталь термический перекристаллизация кованый

Тн = Ас1 - (100 … 50) оС.

Нагрев не сопровождается фазовыми превращениями, поэтому структура таким отжигом не изменяется (исключение - рекристаллизационный отжиг после холодной пластической деформации). Отжиг низкий применяют для снятия внутренних напряжений.

) Неполный отжиг. Температура нагрева лежит на 30 - 50 градусов выше нижней критической точки стали:

Тн = Ас1 + (30 … 50) оС.

Нагрев сопровождается частичной фазовой перекристаллизацией и приводит к исправлению перлитной (П) составляющей. Избыточная структурная составляющая феррит не претерпевает изменений. Для доэвтектоидных сталей неполный отжиг применяется редко.

) Полный отжиг. Температура нагрева лежит на 30 - 50 градусов выше верхней критической точки Ас3:

Тн = Ас3 + (30 …50) оС.

Нагрев приводит к полной фазовой перекристаллизации и, как следствие, исправлению перегретой структуры. При нагреве выше точки Ас3 на 30 … 50 оС образуется мелкое аустенитное зерно (см. рисунок 1, а), из которого при охлаждении с малой скоростью (кривая 1 - рисунок 1, в) формируется мелкая ферритно-перлитная структура. Если нагреть сталь до более высоких температур, аустенитное зерно вырастет, из такого зерна после охлаждения образуется крупнозернистая ферритно-перлитная структура (рисунок 2).

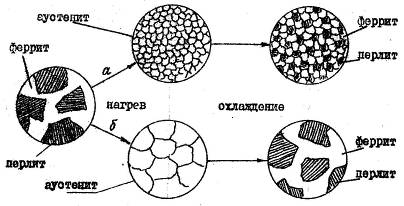

а - нормальный нагрев; б - перегрев.

Рисунок 2 - Структурные изменения доэвтектоидной стали при полной фазовой перекристаллизации

Полный отжиг снимает внутренние напряжения, смягчает сталь и полностью исправляет структуру. Применяют полный отжиг только для доэвтектоидных сталей, так как в заэвтектоидных сталях при медленном охлаждении образуется цементитная сетка вокруг перлитных зерен, что охрупчивает сталь.

.2 Нормализация

Нормализацией называется процесс термической обработки, заключающийся в нагреве стали выше верхней критической точки Ас3, выдержке до полного образования аустенита (мелкозернистого) и охлаждении на спокойном воздухе. От полного отжига нормализация отличается ускоренным охлаждением (кривая 2 на рисунке 1). В этом случае распад аустенита происходит при более низких температурах (участок а'с'), нежели при отжиге (участок ас). Зерно у нормализованной стали мельче, а твердость выше, чем у отожженной.
