ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИННОВАЦИОННЫХ ТЕХНОЛОГИЙ И ПРЕДПРИНИМАТЕЛЬСТВА»

Кафедра «Информационные системы»

Пояснительная записка к дипломному проекту

по специальности «Информационные системы»

«Система централизованного управления распределением IP-адресов и поддержки сервисов DNS/DHCP»

2012 г.

Аннотация

Пояснительная записка к дипломному проекту на тему «Система централизованного управления распределением IP-адресов и поддержки сервисов DNS/DHCP» представлена на 233 листах, содержит 9 рисунков, 12 таблиц и 9 приложений

В разделе «Перечень условных обозначений и сокращений» приведен перечень условных сокращений и обозначений.

В разделе «Введение» обоснована актуальность выбранной темы.

Первый раздел - «Система управления адресным пространством» посвящен непосредственно детальному описанию разрабатываемой системы. В данном разделе рассматривается: постановка задачи, анализ методов и средств решения поставленной задачи, проектирование.

Во втором раздел - «Определение выгод внедрения системы» дается финансовое обоснование проекта, оценка экономической эффективности (целесообразности) проекта.

В разделе «Влияние системы на организм человека» определены возможные последствия взаимодействия человека и системы. В заключении подведены итоги проделанной работы.

Перечень условных обозначений, терминов и сокращений

ЦУ IP ККС - Система централизованного управления распределением IP-адресов и поддержки сервисов DNS/DHCPв компьютерных сетях организаций системы «Скайрим».- протокол динамической конфигурации узла- система доменных имён

АК - Акционерная компания

АРМ - Автоматизированное рабочее место

ИТ - Информационные технологии

ОС - Операционная система

ПО - Программное обеспечение

СУБД - Система управления базами данных

ТЗ - Техническое задание

Введение

В настоящее время для централизованного управления распределением IP-адресов и поддержки сервисов DNS-DHCP в организации «Скайрим» используется программное обеспечение NetID производства компании Nortel Networks. Система принята в промышленную эксплуатацию в 2004 году. Система состоит из сервера баз данных (Oracle), серверов приложений и программных модулей DNS-DHCP, установленных на серверах организации «Скайрим». В настоящее время эксплуатируется более 15 DNS- и DHCP-серверов и под управлением находится более 500 IP-адресов.

В результате развития информационных сетей «Скайрим» и увеличения количества узлов, находящихся под управлением системы NetID, произошло превышение установленной лицензии, что привело к невозможности дальнейшего развития системы. На текущий момент техническая поддержка ПО NetID прекращена производителем, поэтому увеличить количество лицензий не представляется возможным.

Исходя из вышесказанного, цель дипломного проекта - модернизация системы централизованного управления распределением IP-адресов и поддержки сервисов DNS/DHCP в компьютерных сетях организации «Скайрим».

Для достижения этой цели планируется решить следующие задачи:

. Определить состав системы (описано в пп. 1.2.1);

. Выбрать способ реализации службы разрешения доменных имен Domain Name Service и службы динамической настройки сетевых устройств Dynamic Host Configuration Protocol (описано в пп. 1.3.3, пп. 1.3.4);

. Разработать структурную схему систем (описано в пп. 1.3.1);

. Разработать методику перевода субдоменов организации «Скайрим» под управление системы (описано в пп. 1.4.4);

. Разработать методику переноса корневого домена организации «Скайрим» (описано в пп. 1.4.5);

. Развернуть систему на тестовом стенде и провести предварительные испытания (описано в пп. 1.4.1, пп. 1.4.3);

. Выполнить внедрение систему в компьютерную сеть организации «Скайрим» с переводом филиалов организации под ее управление и переносом уже существующих доменных записей;

. Подсчет экономической целесообразности проекта (описано в разделе 2);

. Разработка проектной документации;

1. Система централизованного управления адресным пространством

.1 Общие положения

.1.1 Наименование системы

Полное наименование системы: Система централизованного управления распределением IP-адресов и поддержки сервисов DNS/DHCP в компьютерных сетях организаций системы «Скайрим».

Условное обозначение системы: ЦУ IP ККС.

.1.2 Назначение и задачи модернизации системы

Назначение системы

ЦУ IP ККС предназначена для:

обеспечения работы сервиса DHCP в компьютерных сетях организаций системы «Скайрим»;

обеспечения работы сервиса DNS в компьютерных сетях и сетях передачи данных организаций системы «Скайрим», а также разрешения доменных имен публичных сервисов в сети Интернет;

централизованного управления регистрацией и учетом IP-адресов в компьютерных сетях и сетях передачи данных организаций системы «Скайрим».

Задачи модернизации системы

Основными задачами модернизации ЦУ IP ККС являются:

обеспечение возможности расширения и развития системы централизованного управления распределением IР-адресов и поддержки сервисов DNS/DHCP, необходимой для расширения и развития информационных систем организаций системы «Скайрим»;

вывод из эксплуатации программного обеспечения, не обеспеченного надлежащей поддержкой производителя;

повышение отказоустойчивости системы « Скайрим ».

1.1.3 Соответствие проектных решений нормам и правилам техники

безопасности, пожаро- и взрывобезопасности

При монтаже, наладке, эксплуатации, обслуживании и ремонте технических средств Системы выполняются меры электробезопасности в соответствии с «Правилами устройства электроустановок» и «Правилами техники безопасности при эксплуатации электроустановок потребителей».

Аппаратное обеспечение Системы соответствует требованиям пожарной безопасности в производственных помещениях по ГОСТ 12.1.004-91 «ССБТ. Пожарная безопасность. Общие требования».

Обеспечено соблюдение общих требований безопасности в соответствии с ГОСТ 12.2.003-91 «ССБТ. Оборудование производственное. Общие требования безопасности» при обслуживании системы в процессе эксплуатации.

Аппаратная часть Системы должна быть заземлена в соответствии с требованиями ГОСТ Р 50571.22-2000 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 707. Заземление оборудования обработки информации».

.2 Описание процесса деятельности

.2.1 Состав системы ЦУ IP ККС

Система ЦУ IP ККС разворачивается на базе программного обеспечения VitalQIP DNS\DHCP IP Adress Management (далее VitalQIP) производства компании Alcatel-Lucent в соответствии с требованиями п. 4.1.5 ТЗ.

Система централизованного управления распределением IP-адресов и поддержки сервисов DNS/DHCP состоит из следующих служб:

Служба мониторинга и управления;

Служба разрешения имен Domain Name Service (DNS);

Служба динамической настройки сетевых устройств Dynamic Host Configuration Protocol (DHCP).

.2.2 Служба мониторинга и управления

Работу службы мониторинга и управления системы обеспечивают следующие процессы:

Внесение изменений в базу данных VitalQIP администратором Системы.

Распространение настроек VitalQIP между компонентами Системы.

Изменения в Систему вносятся администратором через разработанное производителем программное приложение или через встроенный в операционную систему (далее - ОС) браузер, предварительно подключившись к Серверу управления.

Процесс внесения изменений в базу данных VitalQIP представлен диаграммой деятельности на рисунке 1.

На диаграмме деятельности показаны компоненты службы, подлежащие резервированию: Сервер управления Enterprise (ESM).

Распространение настроек VitalQIP между компонентами Системы

Процесс распространения настроек может проходить как в автоматическом режиме с помощью сервера управления Distributed, так и в режиме, когда администратор вручную распространяет настройки с помощью приложений управления.

При автоматическом режиме на сервере управления Distributed работает планировщик, который выбирает момент запуска процесса распространения настроек.

Администратор Системы запускает процесс распространения, используя команды, встроенные в приложение управления.

Рисунок 1- Процесс внесения изменений в базу данных VitalQIP

Процесс распространения настроек VitalQIP между компонентами Системы представлен диаграммой деятельности на рисунке 2.

Рисунок 2 - Распространение настроек VitalQIP между компонентами системы

.2.3 Служба разрешения имен Domain Name Service

Служба разрешения имен DNS выполняет обработку DNS запросов в соответствии с требованиями п. 4.2.2 ТЗ.

Процесс службы разрешения имен представлен на диаграмме деятельности на рисунке 3.

Процесс резервирования серверов DNS представлен диаграммой деятельности на рисунке 4.

Рисунок 3 - Процесс разрешения имен.

Рисунок 4 - Разрешение имен в резервированной схеме серверов DNS

1.2.4 Служба динамической настройки сетевых устройств Dynamic Host Protocol

Служба динамической настройки сетевых устройств Dynamic Host Configuration Protocol (DHCP) выполняет обработку DHCP-запросов в соответствии с требованиями п. 4.2.3 ТЗ (Приложение А).

Процесс службы динамической настройки сетевых устройств Dynamic Host Configuration Protocol (DHCP) представлен на диаграмме деятельности на рисунке 5.

Рисунок 5 - Процесс динамической настройки сетевых устройств

.3 Основные технические решения

.3.1 Структурная схема системы

На рисунке 6 приведена структурная схема технических средств, используемых в ЦУ IP ККС.

Рисунок 6. - Структурная схема ЦУ IP ККС

.3.2 Служба мониторинга и управления системы

Для работы службы управления используются компоненты программного обеспечения VitalQIP:

-Enterprise server.

Distributed services.

Компонент Enterprise server установлен на сервер esm-01.skyrim.ru и esm-02.skyrim.ru. На серверах esm-01. skyrim.ru и esm-02. skyrim.ru запускаются программные службы, которые обеспечивают функции п. 4.2.1.1 - п. 4.2.1.16 ТЗ настоящего проекта на модернизацию. На сервере работают программные службы представленные в Таблице 1.

Таблица 1 - Список программных служб ESM сервера

Схема взаимодействия служб сервера Enterprise представлена на рисунке 7.

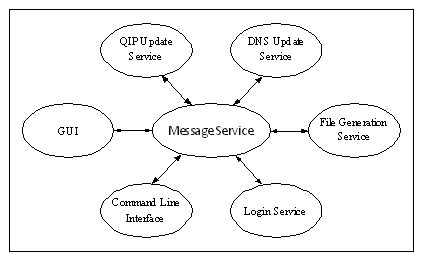

Рисунок 7 - Схема взаимодействия демонов на сервере управления Enterprise

Компонент Distributed-server установлен на серверах ds-01.skyrim.ru и ds-02.skyrim.ru. Данный компонент выполняет промежуточную связь между серверами управления Enterprise и DNS/DHCP-серверами. На серверах ds-01.skyrim.ru и ds-02.skyrim.ru запускаются программные службы, представленные в таблице 2.

Таблица 2 - Список программных служб Distibuted сервера

Схема взаимодействия служб сервера представлена на рисунке 8.

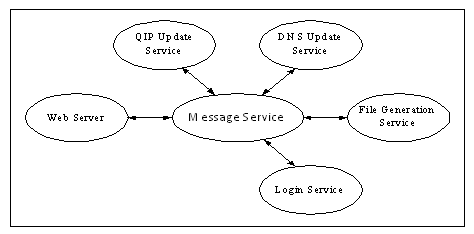

Рисунок 8 - Схема взаимодействия демонов на сервере управления Distributed

Резервирование службы управления реализовано посредством установки дополнительных серверов управления: esm-02. skyrim.ru. Резервирование между серверами esm-01.skyrim.ru и esm-02.skyrim.ru обеспечено путем инструмента репликации, встроенного в состав программного обеспечения.

Архивирование базы данных IP-адресации серверов управления Enterprise проводится ежесуточно в 01:00 путем использования встроенных средств.

Резервное копирование конфигурационных данных серверов управления обеспечено путем использования программных и технических средств Заказчика. Создание снимков файловых систем серверов управления проводится в 28 день каждого месяца.

Резервное копирование сервера СУБД проводится программными и техническими средствами Заказчика.

Для работы службы мониторинга в соответствии с требованиями п.4.2.1.11 Технического Задания используется дополнительный программный компонент Services Manager, в состав которого включены необходимые программные службы, представленные в Таблице 3.

Таблица 3 - Список программных служб компонента Services Manager
