Построение геометрической модели и создание управляющей программы
Курсовая
работа
на тему
«Построение геометрической модели и создание управляющей программы»
Содержание
Построение модели
1. Создание модели с использованием шаблона,
предложенного по умолчанию
2. Построение эскиза
. Создание твердотельной модели
Построение траектории обработки и получение управляющей
программы
1. Создание новой механообработки
2. Создание заготовки
. Настройка производства
. Построение траектории обработки профиля
. Просмотр анимации инструмента
. Отображение удаленного материала
Построение модели
1. Создание модели с использованием шаблона, предложенного по
умолчанию
Запускаем Pro/ENGINEER
Задаем рабочую папку ( Файл > задать рабочую папку), где мы будем
сохранять свое задание.
Создаем новую модель с использованием шаблона, предложенного по умолчанию
(Файл > Новый), называем ее DETAIL_20.
Настраиваем систему измерения:
В главном меню нажимаем Править > настройка > единицы и выбираем
Миллиметр-Килограмм-Сек. В появившемся окне выбираем интерпретировать размеры
1``=1 мм и нажимаем ОК.
2. Построение эскиза
На панели инструментов выбираем иконку Рисование. В качестве эскизной
плоскости указываем опорную плоскость ТОР. В диалоговом окне Эскиз нажимаем
Эскиз.
На панели инструментов выбираем Окружность. Строим 2 окружности радиусом
10мм и 48мм. Задаем расстояние между окружностями равное 92мм. Расположение

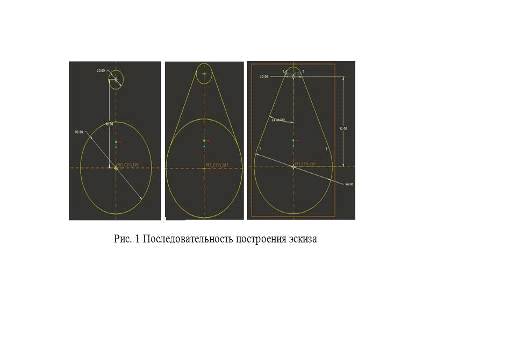

этих окружностей показано на рис. 1 . Проводим две линии касательные к
окружностям. Используем инструмент Закрепление и выбираем сделать 2 объекта
касательными, с помощью этого инструмента доводим эскиз до вида, показанного на
рис. 1. Обрезаем лишние линии при помощи функции Удалить сегмент. Проверяем
эскиз с помощью функции Подсветка открытых концов. Для завершения создания
эскиза нажимаем Сделано.
3. Создание твердотельной модели
На панели создания конструктивных элементов нажимаем Вытянуть.
В диалоговой панели вводим нужную длину вытягивания.
Завершаем создание нажатием Принять и сохранить.

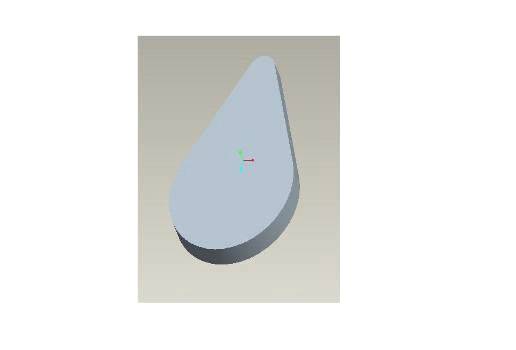

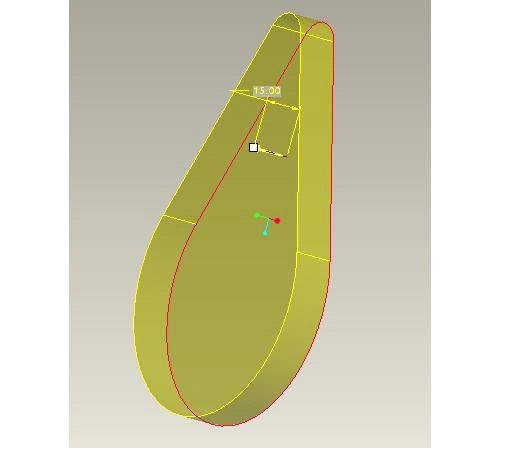

Рис. 2 Вытягивание эскиза
Построение траектории обработки и получение управляющей программы
1. Создание новой механообработки
Задаем новую рабочую директорию.
Создаем новый файл.
Выбираем тип Производство и подтип ЧПУ Сборка, задаем имя.
В меню нажимаем Настройка > Единицы выбираем пункт
Миллиметр-Килограмм-Сек.
В менеджере меню выбираем Модель производства > Собрать > Ссылочная
модель. Открываем файл DETAIL_20.
Закрепляем по умолчанию и нажимаем Принять и сохранить.

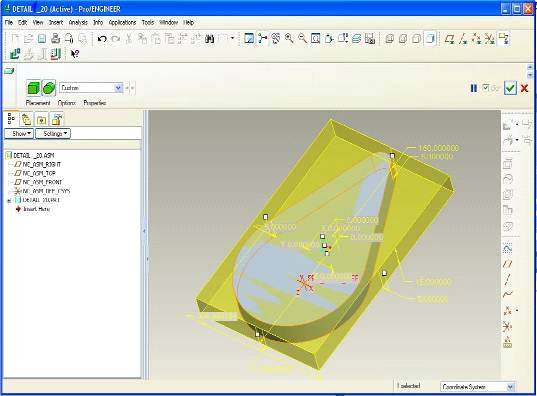

Рис. 3 Вставка ссылочной модели
2. Создание заготовки
Выбираем в менеджере меню Модель производства > Создать >
Автозаготовка.
С каждой стороны задаем припуск равный 5 мм.
Рис. 4 Создание заготовки
3. Настройка производства
программа модель шаблон управляющий
В менеджере меню выбираем Настройка производства > Операция.
Появляется окно Настройка операции.
Нажимаем иконку Настройка станка. В появившемся окне заполняем поля имя
станка и управление ЧПУ.

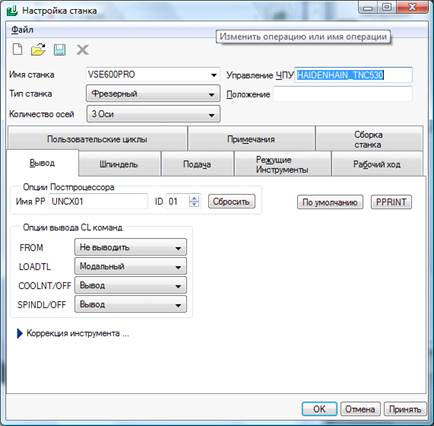

Рис. 5 Настройка станка

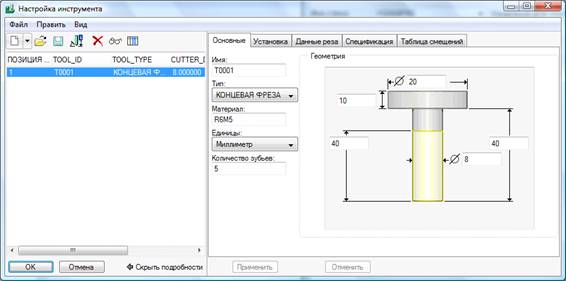

Переходим на вкладку Режущие инструменты и заходим в меню Настройка
инструмента. Задаем параметры инструмента и нажимаем ОК. Нажимаем ОК в меню
Настройки станка.
Рис. 6 Настройка инструмента

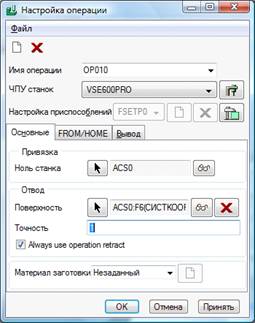

Не закрывая окно Настройка операции задаем ноль станка и плоскость
безопасности
Рис. 7 Настройка операции
4. Построение траектории обработки профиля
Нажимаем Обработка > ЧПУ последовательность > Профиль > Сделано.
Выбираем Инструмент, Параметры, Поверхности и нажимаем Сделано.
В появившемся окне выбираем инструмент Т0001 как инструмент для обработки
по профилю.
В окне Править параметры последовательности, заполняем выделенные строки
и нажимаем ОК.

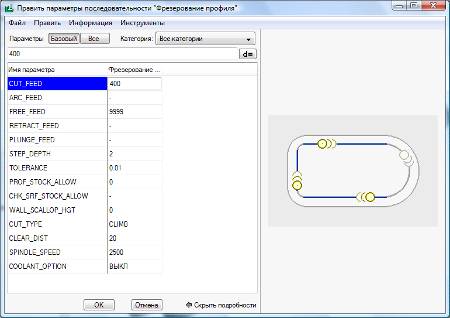

Рис. 9 Параметры последовательности
Выбираем Модель > Сделано для задания поверхностей обработки по
профилю.
Рис. 10 Профиль обработки
Выбираем необходимые поверхности для обработки с зажатой кнопкой Crtl.
Нажимаем Сделано > Завершено > Сделано/Возврат
5. Просмотр анимации инструмента
В дереве модели нажимаем на FREZEROFANIE и выбираем анимация пути.
Выбираем скорость показа и нажимаем вперед

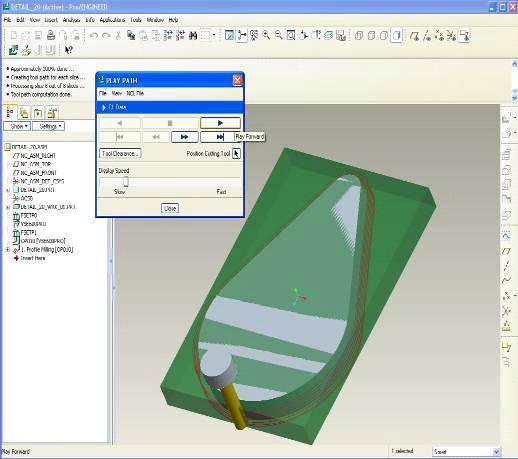

Рис. 11 Анимация пути
6. Отображение удаленного материала
Нажимаем Обработка > Удаление материала и выбираем FREZEROFANIE.
Нажимаем Автоматически > Сделано. Жмем на заготовку и ОК.

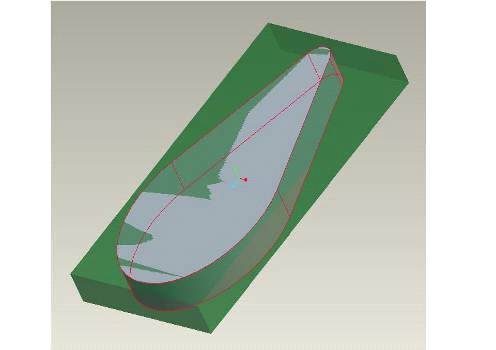

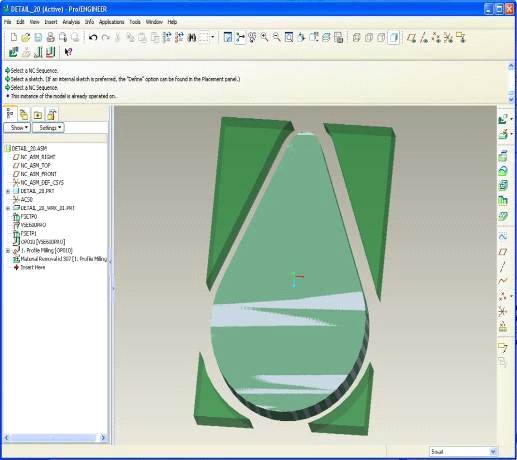

Рис. 12 Удаление материала
7. Управляющая программа
В дереве модели нажимаем на FREZEROFANIE и выбираем анимация пути.
В анимации пути выбираем Файл > Сохранить как вводим имя файл, тип
файла CL Файл и сохраняем.
Открываем сохраненный файл с помощью программы WordPad
$$* Pro/CLfile Version Wildfire 4.0 - M170
$$-> MFGNO / DETAIL_20/ DETAIL_20
$$-> FEATNO / 40/ UNCX01, 1
$$-> CUTCOM_GEOMETRY_TYPE / OUTPUT_ON_CENTER/ MM/ 1
$$-> CUTTER / 8.000000
$$-> CSYS / 1.0000000000, 0.0000000000, 0.0000000000,
0.0000000000, $
.0000000000, 1.0000000000, 0.0000000000, 0.0000000000, $
.0000000000, 0.0000000000, 1.0000000000, 0.0000000000/ RPM,
2500.000000, CLW/ 9999.000000, MMPM/ 0.6641758823, -51.9957581962,
0.0000000000/ 0.6641758823, -51.9957581962, 13.0000000000/ 400.000000, MMPM/
0.0000000000, -0.0000000000, 13.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
-47.3569879745, 21.4782608695, 13.0000000000/ -12.7499583008, 97.7826086956,
13.0000000000/ -0.0000000000, 92.0000000000, 13.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 14.0000000000/
12.7499583008, 97.7826086957, 13.0000000000/ 47.3569879745, 21.4782608696,
13.0000000000/ 0.0000000000, 0.0000000000, 13.0000000000, $
0.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/ 0.6641758823,
-51.9957581962, 13.0000000000
FEDRAT / 9999.000000, MMPM/ 0.6641758823, -51.9957581962,
0.0000000000/ 400.000000, MMPM/ 0.6641758823, -51.9957581962, 11.0000000000/
0.0000000000, 0.0000000000, 11.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
-47.3569879745, 21.4782608695, 11.0000000000/ -12.7499583008, 97.7826086956,
11.0000000000/ -0.0000000000, 92.0000000000, 11.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 14.0000000000/
12.7499583008, 97.7826086957, 11.0000000000/ 47.3569879745, 21.4782608696,
11.0000000000/ 0.0000000000, -0.0000000000, 11.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
0.6641758823, -51.9957581962, 11.0000000000/ 9999.000000, MMPM/ 0.6641758823,
-51.9957581962, 0.0000000000/ 400.000000, MMPM/ 0.6641758823, -51.9957581962,
9.0000000000/ 0.0000000000, -0.0000000000, 9.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
-47.3569879745, 21.4782608695, 9.0000000000/ -12.7499583008, 97.7826086956,
9.0000000000/ -0.0000000000, 92.0000000000, 9.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 14.0000000000/
12.7499583008, 97.7826086957, 9.0000000000/ 47.3569879745, 21.4782608696,
9.0000000000/ 0.0000000000, -0.0000000000, 9.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
0.6641758823, -51.9957581962, 9.0000000000/ 9999.000000, MMPM/ 0.6641758823,
-51.9957581962, 0.0000000000/ 400.000000, MMPM/ 0.6641758823, -51.9957581962,
7.0000000000/ 0.0000000000, -0.0000000000, 7.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
-47.3569879745, 21.4782608695, 7.0000000000/ -12.7499583008, 97.7826086956,
7.0000000000/ -0.0000000000, 92.0000000000, 7.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 14.0000000000/
12.7499583008, 97.7826086957, 7.0000000000/ 47.3569879745, 21.4782608696,
7.0000000000/ 0.0000000000, -0.0000000000, 7.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
0.6641758823, -51.9957581962, 7.0000000000/ 9999.000000, MMPM/ 0.6641758823,
-51.9957581962, 0.0000000000/ 400.000000, MMPM/ 0.6641758823, -51.9957581962,
5.0000000000/ 0.0000000000, -0.0000000000, 5.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
-47.3569879745, 21.4782608695, 5.0000000000/ -12.7499583008, 97.7826086956,
5.0000000000/ -0.0000000000, 92.0000000000, 5.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 14.0000000000/
12.7499583008, 97.7826086957, 5.0000000000/ 47.3569879745, 21.4782608696,
5.0000000000/ 0.0000000000, -0.0000000000, 5.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
0.6641758823, -51.9957581962, 5.0000000000/ 9999.000000, MMPM/ 0.6641758823,
-51.9957581962, 0.0000000000/ 400.000000, MMPM/ 0.6641758823, -51.9957581962,
3.0000000000/ 0.0000000000, -0.0000000000, 3.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
-47.3569879745, 21.4782608695, 3.0000000000/ -12.7499583008, 97.7826086956,
3.0000000000/ -0.0000000000, 92.0000000000, 3.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 14.0000000000/
12.7499583008, 97.7826086957, 3.0000000000/ 47.3569879745, 21.4782608696,
3.0000000000/ 0.0000000000, -0.0000000000, 3.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
0.6641758823, -51.9957581962, 3.0000000000/ 9999.000000, MMPM/ 0.6641758823,
-51.9957581962, 0.0000000000/ 400.000000, MMPM/ 0.6641758823, -51.9957581962,
1.0000000000/ 0.0000000000, -0.0000000000, 1.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
-47.3569879745, 21.4782608695, 1.0000000000/ -12.7499583008, 97.7826086956,
1.0000000000/ -0.0000000000, 92.0000000000, 1.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 14.0000000000/
12.7499583008, 97.7826086957, 1.0000000000/ 47.3569879745, 21.4782608696,
1.0000000000/ 0.0000000000, -0.0000000000, 1.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
0.6641758823, -51.9957581962, 1.0000000000/ 9999.000000, MMPM/ 0.6641758823,
-51.9957581962, 0.0000000000/ 400.000000, MMPM/ 0.0000000000, -0.0000000000,
0.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
-47.3569879745, 21.4782608695, 0.0000000000/ -12.7499583008, 97.7826086956, 0.0000000000/
-0.0000000000, 92.0000000000, 0.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 14.0000000000/
12.7499583008, 97.7826086957, 0.0000000000/ 47.3569879745, 21.4782608696,
0.0000000000/ -0.0000000000, 0.0000000000, 0.0000000000, $
.0000000000, 0.0000000000, -1.0000000000, 52.0000000000/
0.6641758823, -51.9957581962, 0.0000000000/ OFF
$$-> END /
FINI
