Анализ точных сопряжений в узле
Московский Институт Электронной
Техники
(Технический Университет)
Расчетно-графическая работа:
«Анализ точных сопряжений в узле»
Выполнил: Раткин А.В.
Группа: ЭКТ-42
Проверил: Угольников С.В.
Москва 2012
Задание
I. Согласно заданной схеме вычертить эскиз узла, соблюдая масштаб.
Указать все сопряженные размеры с условным (буквенными) обозначением посадок.
Осевые размеры, кроме габаритного, не указывать.. Пользуясь стандартными
таблицами допусков и посадок, определить числовые значения предельных
отклонений на те радиальные размеры деталей, которые образуют сопряжения
(посадки), а также на осевые размеры вала (свободные размеры). Для всех
сопряжений вычислить величины зазоров - больший и меньший.. Вычислить схемы
полей допусков для сопряжений и точных размеров вала и дать характеристику

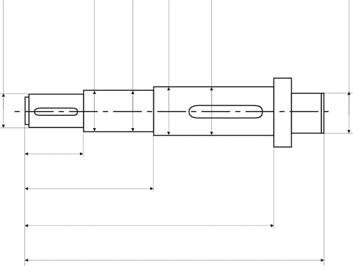

посадкам, указав систему посадки и вид сопряжения.. Вычертить эскиз вала
с горизонтальным положением его оси и указать на нём все заданные радиальные и
осевые размеры, а также ограничение высоты микронеровностей на всех
поверхностях.

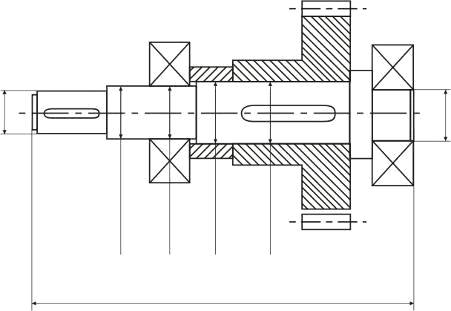

Эскиз детали
Определение предельных отклонений на радиальные размеры
Вал d1: Ø 40s6
Из таблиц предельных отклонений для s6 находим верхнее отклонение и нижнее отклонение:
es = +0.059= +0.043
Вал d2: Ø 45h11
Из таблиц предельных отклонений для h11 находим верхнее отклонение и нижнее отклонение:
es = 0.000 = - 0.160
Посадка

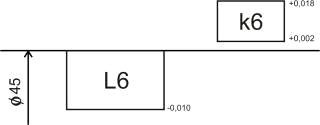

d3: Ø 45L6 - k6
Из
таблиц предельных отклонений для L6 находим верхнее отклонение и нижнее отклонение:
ES = 0.000
EI = -0.010
Из
таблиц предельных отклонений для k6 находим верхнее отклонение и нижнее отклонение:
es = +0.018 = +0.002
Максимальный
зазор:
Smax
= ES - ei =
0.000 - (+0.002)= -0.002
Минимальный
зазор:
Smin
= EI - es = -0.010- (+0.018)= -0.028
Средний
зазор:
Sm= (Smax +
Smin ) / 2 = (-0.002-0.028)/2 = -0.015
Характер
посадки: посадка подшипниковая, c гарантированным натягом.
Посадка
d4: Ø 50E10 - h6
Из
таблиц предельных отклонений для E10 находим верхнее отклонение и нижнее отклонение:
ES = +0.150
EI = +0.050
Из
таблиц предельных отклонений для h6 находим верхнее отклонение и нижнее отклонение:
es = 0,000 = -0.016
Максимальный
зазор:
Smax
= ES - ei = 0.150 - (- 0.016)= +0.166
Минимальный
зазор:
Smin
= EI - es = 0.050 - 0.000= +0.050
Средний
зазор:
Sm= (Smax +
Smin ) / 2 = (0.166+ 0.050)/2 = + 0.108
Характер
посадки: посадка в системе основного вала, с гарантированным зазором.
Посадка
d5: Ø 50Js7 - h6
Из
таблиц предельных отклонений для Js7 находим верхнее отклонение и нижнее отклонение:
ES = + 0.012
EI = - 0.012
Из
таблиц предельных отклонений для h6 находим верхнее отклонение и нижнее отклонение:
es = 0.000= -0.016
Максимальный
зазор:
Smax
= ES - ei = 0.012- (-0.016) = 0.028
Минимальный
зазор:
Smin
= EI - es = -0,012 - 0,000 = - 0.012
Средний
зазор:
Sm= (Smax +
Smin ) / 2 = (0.028 - 0.012)/2 = 0.008
деталь вал осевой сопряжение
Определение параметров шероховатости
d1:
Rz = 3.2
мкм
d2:
Rz =
40 мкм
d3:
Rz = 1.6 мкм
d4:
Rz = 3.2мкм
d5:
Rz = 3.2мкм
