Автоматика и устройства защиты систем электроснабжения от замыкания
Курсовая
работа
по
дисциплине:
Релейная
защита и автоматика систем электроснабжения
Оглавление
Задание
на курсовую работу
Исходные
данные к курсовой работе
.
Выбор элементов схемы электроснабжения
2.
Расчет токов коротких замыканий
.
Защита линии Л8
3.1
Токовая отсечка
.2
Максимальная токовая защита (МТЗ)
3.3
Защита от однофазных замыканий на землю
4.
Защита трансформатора ГПП
4.1
МТЗ с пуском напряжения
.2
Дифференциальная защита трансформатора
4.3
Газовая защита трансформатора
.
Защита АД
5.1
Токовая отсечка
.2
Защита от перегрузки
.3
Защита АД от замыканий на землю
Литература
Исходные данные
а) для расчета к рис. 1
Таблица
1
Мощность
Т1, Т2, МВА
|
Мощность
нагрузки, МВА, МВт
|
Тип
и мощность двигателей, кВт
|
25
|
12,0
|
6,5
|
7,5
|
7,0
|
1,1
0,7
|
0,8
0,8
|
1,2
0,8
|
0,9
0,75
|
CD 1000
|
СD
1250
|
AD 800
|
AD 630
|
|
|
|
|
|
|
|
|
|
|
|
|
|
б) для расчета по линиям; хл/хт=0.3
Таблица
2
Длина
линий, км
|
Л1,
Л5
|
Л2,Л3
|
Л4,Л8
|
Л6,Л7
|
Л9
|
Л10
|
1,2
|
0,7
|
0,9
|
0,5
|
0,6
|
0,5
|
Рисунок 1
1. Выбор элементов схемы электроснабжения
) выбор трансформаторов ГПП (Т1, Т2)
по заданной номинальной мощности трансформаторов
Т1, Т2 (табл.1) по /2/, табл.3.6 выбираем трансформатор типа ТРДН - 25000/110
со следующими номинальными данными:
Sном=25
МВА,
Uном вн=115
кВ,
Uном нн=10.5
- 10.5 кВ,
Рх=25 кВт, Рк=120 кВт, uк=10.5%;
2) выбор электродвигателей
а) выбор асинхронных двигателей
по заданной мощности двигателей (табл.1) по /2/,
табл.4.1 выбираем двигатели типа
АЗ13 - 46 - 4У4 с параметрами: Рном=800
кВт,
Uном=10
кВ,
cos
ном=0.9,
95%;
Uном=10
кВ,
cos
ном=0.9,
94.5%;
б) выбор синхронных двигателей
по заданной мощности двигателей (табл.1) по [2,
табл.4.27] выбираем двигатели типа
СДН14 - 59 - 6У3 с параметрами: Рном=800
кВт,
Uном=10
кВ,
cos
ном=0.9,
94%;
СДН15 - 39 -6У3 с параметрами: Рном=1250
кВт,
Uном=10
кВ,
cos
ном=0.9,
94.4%;
) выбор трансформаторов на ТП:
ТП-1:
МВА
по таблице 3.6 /2/ выбираем
трансформатор типа ТМ - 1000/10 со следующими номинальными параметрами:
Sном=1.0 МВА;
Uном.вн=10 кВ; Uном.нн=0.4 кВ;
Рх=2,45 кВт; Рк=11
кВт; uк=5.5%;
ТП-2:
МВА
по таблице 3.6 /2/ выбираем: ТМ -
1000/10
Sном=1.0
МВА;
Uном.вн=10
кВ; Uном.нн=0.4
кВ;
Рх=2,45 кВт; Рк=11 кВт; uк=5.5%;
ТП-3:
МВА
по /2/ выбираем: ТМ - 1600/10
Sном=1,6
МВА;
Uном.вн=10
кВ; Uном.нн=0.4
кВ
Рх=3,3 кВт; Рк=16,5 кВт; uк=5.5%;
ТП-4:
МВА
по /2/ выбираем: ТМ - 1000/10
Sном=1
МВА;
Uном.вн=10
кВ; Uном.нн=0.4
кВ
Рх=2.45 кВт; Рк=11 кВт; uк=5.5%;
4) выбор кабельных линий по нагреву утяжеленным
током:
Л7:
кА=92 А
по таблице 7.10 /2/ выбираем кабель
сечением (3*35)мм2 с
хо=0.095 Ом/км, ro=0.89 Ом/км;
Л8:
=115 А
по таблице 7.10 /2/ выбираем кабель
сечением (3*35)мм2 с
хо=0.0,95 Ом/км, ro=0,89 Ом/км;
Л10:
=40,4 А
по таблице 7.10 /2/ выбираем кабель
сечением (3*16)мм2 с
хо=0.113 Ом/км, ro=1.94 Ом/км.
2. Расчет токов короткого замыкания
Расчет токов короткого замыкания выполняем
только в непосредственной близости защищаемых элементов. Они рассчитываются для
выбора уставок защиты и для проверки чувствительности защиты.
Рассчитываем ток трехфазного короткого
замыкания.
При расчете токов короткого замыкания для защит
с выдержкой времени учитывается только ЭДС системы и не учитываются ЭДС
высоковольтных двигателей и нагрузок. Для быстродействующих защит (токовая
отсечка) учитываем все высоковольтные ЭДС.
Для кабельных линий (особенно, если они не
большого сечения) индуктивное сопротивление х меньше активного r,
поэтому в расчетах будем учитывать и активное сопротивление r.
Расчет токов короткого замыкания будем выполнять
следующим образом:
при определении тока от каждого отдельного ЭДС
все остальные ветви отбрасываем. Таким образом, определяем ток короткого
замыкания от каждого ЭДС и результирующее значение тока равно сумме полученных
значений.
Будем определять следующие токи короткого
замыкания (рисунок 2):
а) защита трансформатора ГПП (Т1 на рисунке 1):
на выводах низшего напряжения трансформатора ГПП
(точка К1) - учитываем только ЭДС системы (для проверки
чувствительности МТЗ и дифференциальной защиты);
б) защита АД (М4 на рисунке 1):
на выводах АД (точка К2) - учитываем
только ЭДС системы (для проверки чувствительности токовой отсечки);
в) защита линии (Л8 на рисунке 1):
на выводах низшего напряжения трансформатора ГПП
(точка К3 на рисунке 1)
Рисунок 2. Схема замещения.
Расчет ведем в относительных единицах.
Sб=Sном.т=25
МВА;
Uб,1=115
кВ, Iб,1=0.126
кА;
Uб,2=10.5
кВ, Iб,2=1,375
кА;
Рассчитываем параметры схемы замещения в
относительных единицах
) система.
) трансформатор Т1.
==0.013125
) линия
Хл =
) нагрузка Sн3.
Енг3=
Хнг3=
) кабельная линия Л7.
кабельная линия Л8
кабельная линия Л9
) асинхронный двигатель М4.
Рассчитываем токи короткого
замыкания: К1
К2
К3
К4
автоматический зашита
электроснабжение замыкание
3. Защита линии Л8
Для воздушных кабельных линий 6-35 кВ
предусматриваются устройства РЗ от замыканий, а также устройства защиты или
сигнализации, действующие при однофазных замыканиях на землю. Защита от многофазных
замыканий должна по возможности осуществлять резервирование по отношению к
защитам, установленных на предыдущих участках.
В схемах защиты с отсечкой, выполненной с
использованием реле типа РТ 40, в выходную цепь защиты включается промежуточное
реле, обеспечивающее отключение выключателя, а также некоторую от возможного
брака апериодической составляющей тока к. з., от браков намагничивающих токов
силовых трансформаторов, получающих питание по защищаемой линии.

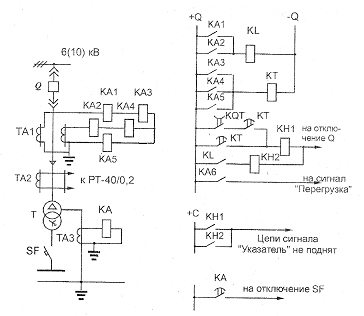

Рисунок 3 Принципиальная схема защиты линии 6-10
кВ, питающей силовой трансформатор:
Т - трансформатор, ТА1-ТА5 - трансформаторы
тока, Q - выключатель, КА
- реле типа РТ-80, КА1-КА5 - реле тока типа РТ-40, КТ - реле времени типа
РВ-122, KL - реле
промежуточное типа РП-23 или РП-251, КМ1-КМ2 - реле указательные типа РУ-1, SF
- выключатель, KQT
- контакт реле положения выключателя Q
«отключено».
Выбор трансформатора тока
А
по таблице (5.9) /2/ выбираем
трансформатор тока типа ТПЛК-10: I1ном=150 А,
I2ном=5 А, кТА=150/5=30.
.1 Токовая отсечка
Ток срабатывания реле токовой отсечки
определяется
А,
где kотс -
коэффициент отстройки, зависящий от типа применяемого реле тока;
- коэффициент схемы;
- максимальный ток КЗ, определяемый
со стороны высшего напряжения при КЗ на шинах низшего напряжения (точка К4);
kТА -
коэффициент трансформации трансформатора тока.
Проверка чувствительности токовой
отсечки
,
Где
Ip.min= А.
Ток срабатывания защиты определяется
кА
.2 Максимальная токовая защита (МТЗ)
Ток срабатывания МТЗ определяется
А
где kотс
=1.1…1.2; kсз
- коэффициент, учитывающий токи самозапуска электродвигателей при
восстановлении напряжения после отключения КЗ либо после срабатывания АПВ, kсз=2.5…3;
kв
- коэффициент возврата реле, kв=0.85;
Iраб.max
- длительно существующий рабочий ток, определяемый с учетом перегрузки после
срабатывания АВР.
Ток срабатывания реле максимальной токовой
защиты определяется
А,
Проверка чувствительности 20% линии:
l=0.9∙0.2=0.18
км
А
1.5
Проверять чувствительность МТЗ при
однофазном КЗ на землю не обязательно, так как уже в более тяжелом случае
(двухфазное КЗ) чувствительность достаточна.
.3 Защита от однофазных замыканий на
землю
Выполняется с применением реле РТ -
40/0.2.
Такая защита устанавливается на всех
линиях 6-35 кВ, отходящих от шин РП и ГПП, работающих в сетях с изолированной
нейтралью и действующей на сигнал, за исключением тех случаев, когда по
условиям техники безопасности требуется действие защиты на отключение. Первичный
ток срабатывания защиты определяется по формуле:
где Котс=1,1÷1,2;
Кб=2÷2,5
А
А
,
4. Защита понижающего трансформатора ГПП
Таблица
2
Выбор ТТ
Параметры
|
сторона
115 кВ
|
сторона
10.5 кВ
|
Первичный
номинальный ток трансформатора, А
|
Iном.вн=АIном.нн
А
|
|
Схема
соединения ТТ
|
|
Y
|
Тип
выбранного ТТ
|
ТВ-110/20-600/5
|
ТПОЛ-10Т
|
Коэффициент
трансформации ТТ
|
600/5
|
800/5
|
Вторичный
ток в плечах защиты, А
|
I2вн=I2нн=
|
|
.1 МТЗ с пуском напряжения
Пуск по напряжению применяется с целью снижения
тока срабатывания и повышения чувствительности. В качестве типового пускового
органа применяют фильтр-реле напряжения обратной последовательности и реле
минимального напряжения, подключаемые к трансформатору напряжения со стороны НН
силового трансформатора /3/. Ток срабатывания реле определяется
А,
Коэффициент чувствительности
1.5,
Где
.2 Дифференциальная защита
трансформатора
Определяем ток небаланса при
номинальном нагрузочном токе (при условии):
Iнб=4,29-3,13=1,16
А.
Ток срабатывания дифференциальной
защиты принимается по условию отстройки от броска намагничивающего тока,
возникающего при включениях трансформатора на холостой ход. Ток срабатывания
дифференциальной защиты, выполненной на реле ДЗТ-11, по условию отстройки от
бросков намагничивающего тока Iс.з.min=1.5Iном т..
В качестве основной стороны
принимаем сторону НН силового трансформатора
Iс.з.min=1.5Iном т=1.5∙687=1030,5
А.
Рисунок 4.1 Принципиальная схема
защиты трансформатора ГПП:
а) понижающая схема;
б) токовые цепи диф. защиты;
в) токовые цепи максимальной токовой защиты;

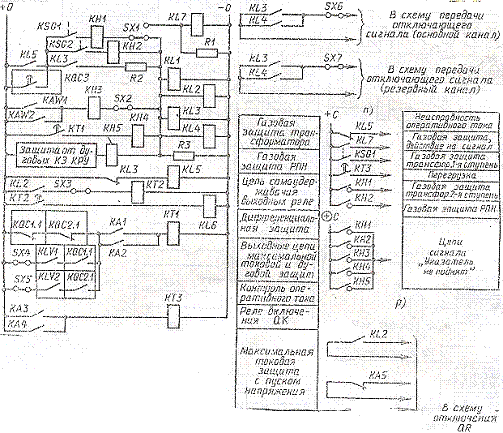

Рисунок 4.2 Цепи управления и защиты
трансформатора ГПП:
л) цепи оперативного тока защиты трансформатора;
п) цепи контактов, используемых в схеме передачи
отключающего сигнала;
р) цепи сигнализации.
Ток срабатывания реле: с основной стороны
Iср.р.осн=1.5∙4.29=6.435
А;
с неосновной стороны
Iср.р.неосн=1.5∙3.13=4,695
А.
Коэффициент торможения kт
определяется по условию отстройки от расчетного тока небаланса.
,
где kотс=1.5; kапер=1 -
коэффициент, учитывающий увеличение тока небаланса из-за влияния апериодической
составляющей тока КЗ; *=0.1 - полная погрешность ТТ; =0.16 -
диапазон регулирования напряжения трансформатора в одну сторону; =0.05 -
относительная погрешность выравнивания токов плеч.
.
Определяем числа витков рабочей и
уравнительной обмоток по формуле:
wрасч=100/Iср.р.
Для основной стороны
wр=100/6.435=15.54
витка
Принимаем ближайшее меньшее целое число витков wр=15
витков.
Для неосновной стороны
wp
+
wур
= 100/4,695=21,3 витка.
Число витков тормозной обмотки определяется
,
полагая tg = 0.87, wур = 0, wp = 15:
витков.
Принимаем большее ближайшее число
витков тормозной обмотки (для реле ДЗТ-11 wт = 9
витков).
Определяем уточненные значения токов
срабатывания реле:
Iср.р осн =
100/15=6.7 А
Iср.р. неосн = 100/(15+6)=4,76
А
Чувствительность дифференциальной
защиты
При выполнении дифференциальной
защиты понижающего трансформатора с реле, имеющим одну тормозную обмотку, и при
одностороннем питании трансформатора тормозная обмотка включается в плечо
дифференциальной защиты со стороны НН трансформатора. При таком включении
тормозная обмотка не обтекается током при КЗ в зоне защиты. Поэтому коэффициент
чувствительности определяется при двухфазном КЗ на выводах НН трансформатора в
зоне действия защиты
kч = ,
где Iр.min = А.
kч = .
.3 Газовая защита трансформатора
Ток короткого замыкания, проходящий через место
установки токовой защиты при повреждении внутри бака трансформатора, например
при витковых замыканиях, определяется числом замкнувшихся витков и поэтому
может оказаться недостаточным для ее действия. Однако витковые замыкания
представляют опасность для трансформатора и должны отключаться. Токовая и
дифференциальная защиты на этот вид повреждения не реагируют. Отсюда возникает
необходимость в использовании специальной защиты от внутренних повреждений -
газовой, фиксирующей появление в баке поврежденного трансформатора газа.
Образование газа является следствием разложения масла и других изолирующих
материалов под действием электрической дуги или недопустимого нагрева.
Интенсивность газообразования зависит от характера и размеров повреждения. Это
дает возможность выполнить газовую защиту, способную различать степень
повреждения, и в зависимости от этого действовать на сигнал или отключение.
Основным элементом газовой защиты является
газовое реле KSG,
устанавливаемое в маслопроводе между баком и расширителем. Ранее выпускалось
поплавковое реле типа ПГ-22. Более совершенным является реле типа РГЧЗ-66 с
чашкообразными элементами 1 и 2 (рисунок 5).
Элементы выполнены в виде плоскодонных
алюминиевых чашек, вращающихся вместе с подвижными контактами 4 вокруг осей 3.
Эти контакты замыкаются с неподвижными контактами 5 при опускании чашек. В
нормальном режиме при наличии масла в кожухе реле чашки удерживаются пружинами
6 в положении, указанном на рисунке.
Рисунок 5. Газовое реле защиты трансформатора
Система отрегулирована так, что масса чашки с
маслом является достаточной для преодоления силы пружины при отсутствии масла в
кожухе реле. Поэтому понижение уровня масла сопровождается опусканием чашек и
замыканием соответствующих контактов. Сначала опускается верхняя чашка и реле
действует на сигнал. При интенсивном газообразовании возникает сильный поток
масла и газов из бака в расширитель через газовое реле. На пути потока
находится лопасть 7, действующая вместе с нижней чашкой на общий контакт.
Лопасть поворачивается и замыкает контакт в цепи отключения трансформатора,
если скорость движения масла и газов достигает определенного значения (0.6 -
1.2 м/с). При этом время срабатывания реле составляет tср.р
= 0.05 - 0.5 с.
Достоинства газовой защиты: высокая
чувствительность и реагирование практически на все виды повреждения внутри
бака; сравнительно не большое время срабатывания; простота выполнения. Наряду с
этим защита имеет ряд существенных недостатков, основным из которых является
нереагирование ее на повреждения, расположенные вне бака, в зоне между
трансформаторами и выключателями. Вследствие несовершенства конструкции
современных газовых реле защиту приходится выводить из действия при попадании
воздуха в бак трансформатора. В связи с этим газовую защиту нельзя использовать
в качестве единственной защиты трансформатора от внутренних повреждений.
. Защита асинхронного двигателя
Выбор трансформатора тока
Iном.АД
= 42,8 А. По таблице 5.9 /2/ выбираем трансформатор тока типа ТПЛК-10:
I1ном
= 50 А, I2ном
= 5 А, kТА
= 50/5
.1 Токовая отсечка
Выполняется на реле КА1 и КА2 типа РТ-40/0.2,
схема соединения ТТ и реле - ''неполная звезда'' (рисунок 6).
Ток срабатывания реле отсечки
,
где kотс = 1.4…1.5
(для реле РТ-40/0.2);
Iпуск =5.4∙Iном = 5.4∙42,8
= 231,2 А
А
Чувствительность токовой отсечки
,
где Ip.min = А.
Ток срабатывания защиты
Iс.з.
= kотс∙Iкз
вн.max
= 1.4∙0.872∙1,375∙103 = 1678,6 А.
.2 Защита от перегрузки
С независимой выдержкой времени выполняется на
реле тока КА3 типа РТ-40/0.2 и реле времени КТ типа ВЛ-23.
Ток срабатывания реле защиты от перегрузки
,
где kотс = 1.1…1.2.
А.
Время срабатывания выбирается на
20…30% больше времени пуска двигателя.
.3 Защита АД от замыканий на землю
Выполняется на реле КА4 типа РТЗ-51,
которое подключается к ТА2 типа ТЗЛМ, установленному в шкафу КРУ (рисунок 6).
Ток срабатывания защиты
Iс.з.
= kотс∙Iуд∙l
= 3∙0.43∙1 = 1.29 А,
где Iуд
- удельный емкостный ток линии (таблица 1 /1/).
Так как для защиты от замыкания на землю
чувствительность не определяется то, необходимо проверить выполнение условия
,
Где
Iс = 1.2∙1.02∙1.5+1.2∙0.56∙0.7+1.2∙0.56∙0.75
= 5.53 А

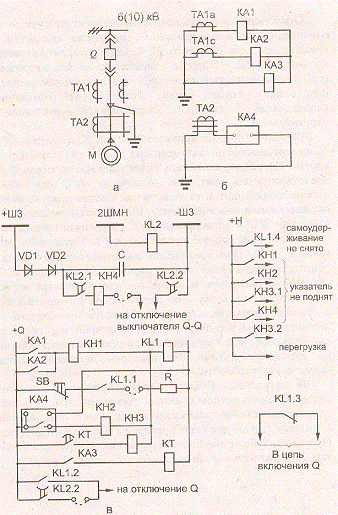

Рисунок 6. Схема защиты АД мощностью менее 5000
кВт
Литература
1. Неклепаев
Б.Н., Крючков И.П. Электрическая часть станций и подстанций: Справ. Материалы
для курсового и дипломного проектирования. М.: Энергоатомиздат, 1989.
2. Справочник
по проектированию электроснабжения / Под ред. Ю.Г. Барыбина. Энергоатомиздат,
1990.
. Андреев
В.А. Релейная защита и автоматика систем электроснабжения. М.: Высшая школа,
1991.
. Правила
устройства электроустановок / М.: Энергоатомиздат, 1999.
