Расчет микроклимата в птичнике
1. Введение
Применение теплоты в с.х. получило широкое
распространение в виду того, что теплофикация с.х. технологических процессов
позволяет существенно увеличить объемы производства продукции. Основные
потребители теплоты в с.х. - животноводство и птицеводство.
Создание и поддержание оптимального микроклимата
в животноводческих помещениях комплексов и ферм, на птицефабриках - один из
определяющих факторов в обеспечении здоровья животных и птицы, их
воспроизводственной способности и получения от них максимума продукции при
высокой рентабельности производства. Это имеет также важное значение для
продления срока службы конструкций зданий, улучшения эксплуатации
технологического оборудования и условий труда обслуживающего персонала.
Использование электроэнергии в системах
теплофикации с.х. производства имеет ряд преимуществ перед другими источниками
энергии: относительная безопасность, выгодное использования при
децентрализованном теплоснабжении, компактность.
В данной КР мы рассмотрим проектирование
установки для создания микроклимата в птичнике на 16 тыс. голов птицефабрики “
Карповская ”.
2. Характеристика объекта
Птицефабрика “Карповская” расположена близ
поселка “Новый Рогаик”. Предприятие основано в 1974 г., приватизировано
холдингом ООО “Фригат-Юг” в 1997 г. Птицефабрика специализируется на мясном
производстве цыплят-бройлеров, на сегодняшний день объем производства
составляет 22800 тонн в год.
Предприятие включает в себя: 42 птичника, 2
инкубатора, профилактории, кормоцех, ветеринарные блоки, убойный цех, склад и
т.д.
Электроснабжение объекта осуществляется от
подстанции “Карповская” по кабельным линиям 10 кВ. На балансе предприятия
находится 5 двух трансформаторных ТП мощность каждой 630 кВА. Также имеется
дизельный генератор мощностью 63 кВА. Установленная мощность токоприемников:
силовое оборудование 2032,8 кВА; тепловая 377,2 кВА; вентиляционное 1526,8 кВА;
коммунально-бытовое 738,8 кВА. Годовое потребление электроэнергии в целом по
3830460 кВт×ч.
Птичник на 16 тыс. голов имеет размеры 72´18´3
м. Стены их железобетонных плит (толщина 20 см), покрытых слоем штукатурки
(толщина 2 см). Пол из железобетонных плит и керамзита (толщина 40 см).
Подстилка, используемая в птичнике - слой соломы 10 см. Отопление на объекте
производится за счет четырех подвесных газогенераторов мощностью 70 кВт каждый.
Крыша из железобетонных конструкций, покрыта рубероидом (толщина 1 см).
3. Определение теплопотерь помещения
.1 Определение теплопотерь через
наружные ограждения
Теплопотери через все наружные ограждения определяются
по формуле
где - сопротивление теплопередаче
ограждения;
- поверхность ограждения, м2;
- расчетные температуры внутреннего
и наружного воздуха, °С;
- поправочный коэффициент для
наружных стен и полов на грунте 1, для ограждений отделяющих отапливаемы
помещения от не отапливаемых 0,4…0,7;
i - номер
поверхности ограждения;
k - общее
количество ограждений.
Расчетная температура наружного
воздуха определяется как средняя температура наиболее холодной температуры в
течении 5 дней в данной местности [1], а расчетная температура внутреннего
воздуха для цыплят-бройлеров [4]:
°С;
°С.
Сопротивление теплопередачи
ограждения
где - термическое сопротивление
тепловосприятию внутренней поверхности ограждения, м2×°С/Вт [2];
- термическое сопротивление
теплопроводности отделочных слоев ограждения толщиной (м),
выполненных из материала с коэффициентом теплопроводности , Вт/м×°С [2];
- термическое сопротивление
теплоотдаче наружной поверхности ограждения, м2×°С/Вт [2];
Поскольку в конструкции полов
предусмотрен слой керамзита, они считаются утепленными
где - сопротивление теплопередаче
утепляющего слоя, м2×°С/Вт
[2];
- сопротивление утепляющего слоя;
- сопротивление остальных слоев
пола.
Потери теплоты через не утепленные
полы определяют по зонам шириной 2 м, параллельным наружным стенам. Зоны
нумеруют по порядку, начиная от наружных стен. Сопротивление теплопередачи для
1й зоны составляет 2,15; для второй - 4,3; третьей - 8,6; для
остальной площади пола 14,2. Площадь участков пола, примыкающих к углам первой
зоны, вводится в расчет дважды.
;
;
;
;
;
;
Помимо основных потерь необходимо
учитывать добавочные потери, зависящие от ориентации здания по отношению к
сторонам света и другие факторы [1]
;
;
;
;
Таким образом тепловые потери через
наружные ограждений составляют
.2 Определение вентиляционных
теплопотерь
где - производительность вентиляционных
установок, м3/ч;
- средняя удельная массовая
теплоемкость воздуха, ;
- плотность воздуха при наружной
температуре воздуха, кг/м3;
Производительность вентиляционных
установок находится по удалению избыточной влаги и углекислоты. В качестве
расчетного принимается большее значение расхода. Ниже рассмотрено определение
этого расхода:
Количество приточного воздуха,
необходимого для понижения концентрации углекислоты:
где - количество СО2,
выделяемое одной птицей;
- количество животных данного вида
в помещении, ;
- предельно допустимая концентрация
СО2 в воздухе помещения, л/м3. Согласно [3] л/м3;
- концентрация СО2 в
наружном воздухе, л/м3.
м3/ч
Количество приточного воздуха,
необходимого для растворения водяных паров
где - суммарное влаговыделение в
птичнике, г/ч;
- влагосодержание воздуха
помещения, г/кг сухого воздуха;
- влагосодержание наружного
воздуха, г/кг сухого воздуха;
- плотность воздуха при температуре
помещения, кг/м3; кг/м3.
Общее влаговыделение в птичнике
где - количество водяных паров,
выделяемых птицами;
- количество влаги, испаряющейся из
помета;
- среднесуточный выход помета от
одной птицы. По [2] г/сут.
г/ч
г/ч
г/ч
м3/ч
Принимаем наибольший воздухообмен м3/ч.
Согласно санитарно-гигиеническим требованиям [3], в холодное время года
оптимальное количество свежего воздуха подаваемого в птичнике - 0,7 м3/ч
на 1 кг живой массы. Это условие соблюдается. Тогда по формуле 5
Вт
.3 Определение количества,
выделяемого птицей
где - норма выделения свободной теплоты
одной птицей. По [2] Вт;
- коэффициент, учитывающий снижение
тепловыделений от птицы в состоянии покоя в ночное время. Однако примем этот
коэффициент равным 0,8 поскольку на используется технология “увеличенного светового
дня”.
Вт
.4 Определение потребной мощности
ЭКУ
где - полезная мощность калорифера;
- КПД калорифера. , т.к.
калорифер находится в обогреваемом помещении.
Вт
Вт
Введем коэффициент запаса, т.к. надо
учитывать старение нагревателей .
Вт
4. Расчет системы вентиляции
Определив потребную мощность
калориферных установок, а также необходимый воздухообмен, разрабатываем систему
вентиляции, учитывая, что оптимальная скорость движения воздуха для
цыплят-бройлеров составляет 0,2…0,3 м/с.

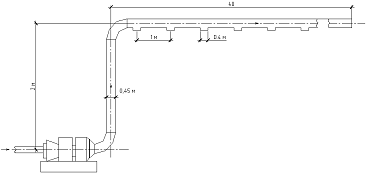

На рисунке 1 изображена выбранная
система вентиляции. Принцип работы состоит в том, что горячий воздух из
калорифера по трубопроводам, проложенным под потолком, поступает через
отверстия в верхние слои воздуха помещений. Холодный воздух, насыщенный
вредными газами, удаляется посредствам вентиляторов, расположенных равномерно
вдоль боковых стен здания. Такая система вентиляции позволяет добиться
равномерного обогрева помещения и равномерного его вентилирования, что является
одним из определяющих факторов при выращивании цыплят-бройлеров.
Мощность и производительность одного
калорифера
Вт
м3/с
Количество отверстий выпускных в
одном воздуховоде примем равным 30 - через каждый 1 м длины, согласно
рекомендациям [7]. Скорость движения в магистрали находится в пределах 6…9 м/с,
а в выходных отверстиях 0,2…0,3 м/с. Зная геометрические размеры воздуховодов
(рис. 1), определим их сечения.
Определим сечение магистрального
воздуховода
Поскольку м/с, то S по формуле
(15) лежит в пределах: 0,101…0,1515 м2. выберем круглый воздуховод
стальной диаметром: 0,359…0,4392 м - выбираем стандартный диаметр 400 мм.
Следовательно в магистральном воздуховоде: мм, м2, м/с.
Упрощено определим диаметр выпускных
отверстий. Поскольку расход одного калорифера равен 0,909 м3/с, то
расход в каждом из отверстий (30 ед.) равен м3/с. Согласно тому, что
рекомендуемая скорость равна 0,2…0,3 м/с, то по формуле 15 определим сечение и
диаметр и выберем стандартные значения: мм, м2, м/с.
Теперь необходимо подобрать
вентилятор, обеспечивающий требуемый расход и скорость воздуха при выбранной
схеме вентиляции.
Напор вентилятора, необходимый для
преодоления сопротивления в трубопроводе равен:
где - потери напора в трубопроводе, Па;
- потери напора от местных сопротивлений,
Па;
- потери напора в калорифере, Па.
где - коэффициент трения в воздуховоде
(0,02…0,03);
- скорость воздуха в iом участке,
м/с;
- длина и диаметр iго участка, м.
Па
где - сумма коэффициентов местных
сопротивлений для отдельных элементов системы. Согласно [7] колено с плавным
закруглением , жалюзийная
решетка на входе в трубу .
Па
Па
Па
Зная расход и напор, по
аэродинамическим характеристикам [1] определим рабочую точку выбранного
вентилятора Ц4-70 №5: об/мин, . Выбираем
центробежный вентилятор Ц4-70 с клиноременной передачей
Мощность электродвигателя для
привода вентилятора
где - расход, м3/с;
- полный напор, Па;
- КПД вентилятора и передачи;
- коэффициент запаса, по [2] ;
По справочной литературе выбираем
двигатель [8]: АИР80В6 кВт, %, об/мин, , , кг.
По аналогии определим вытяжную
систему вентиляции. Установим 20 вентиляторов Ц4-20. АИР36А6 кВт, %, об/мин, , , кг.
5. Выбор стандартной ЭКУ
микроклимат теплопотеря вентиляция
управление
Согласна расчетам выбираем калорифер СФОЦ -
100/0,5 Т:
Поскольку требования для конкретного объекта
отличаются от тех, которые обеспечивает выбранный калорифер, необходимо внести
ряд изменений. Во-первых, установить выбранный вентилятор Ц4-70 с ЭД АИР80В6.
Поскольку подача данного вентилятора ниже, чем у стандартного, необходимо
учесть, что понизится интенсивность теплосъема с ТЭНов. В связи с этим выберем
ТЭНы оребрённые и расположим их в 3 ряда в шахматном порядке. Проверим подходят
ли замены.
6. Проверочный расчет ЭКУ
Одно из основных условий работы ТЭНа:
°С
где - температура поверхности
нагревательного элемента, °С.
где - температура входящего воздуха, °С.
- установленная электрическая
мощность ТЭНа, Вт;
- площадь теплоотдающей
поверхности, м2;
- коэффициент теплоотдачи, Вт/м2×°С.
По справочным данным [9] выбираем
ТЭН 5НТ423382: кВт, В, м2,
м, м, м, м, м (высота
ребра), м (шаг
оребрения).
Определим коэффициент теплоотдачи
при шахматном расположении
где - наружный диаметр ТЭНа, м. м.
- толщина ребра, м. м.
-коэффициент кинематической
вязкости воздуха, м2/с. По [1].
- коэффициент теплоотдачи, Вт/м2×°С. По [1].
Температура поверхности ТЭНа
необходимо рассчитать как на входе в нагревательную камеру, так и для каждого
ряда ТЭНов
где - живое сечение нагреваемой камеры,
м2.
где - размеры нагревательной камеры, м;
- площадь поперечного сечения всех
ТЭНов в ряду, м2.
м2
м2
м/с
°С
°С
Поскольку обе температуры
удовлетворяют условию, следовательно оборудование выбрано верно. Однако
температура поверхности ТЭНов 1го ряда ниже допустимой свыше чем на
10 %. В связи с этим для повышения КПД и снижения затрат выбираем для первого
ряда ТЭН 5НТ422381. °С.
7. Разработка схемы управления и
расчет параметров регулирования
.2 Разработка схемы управления
Схема управления ЭКУ имеет 2 режима
работы: ручной и автоматический. Схема выполнена таким образом, что будет
работать только при включенном двигателе т.к автомат QF2 имеет
вспомогательные контакты QF2:4 в управлении, который будет
замкнут, а следовательно и схема получит питание при замкнутых контактах в
силовой цепи.
О том, что схема находится под
напряжением будет сигнализировать лампа HL1.
Переключатель SA1
предназначен для перевода схемы в ручной или автоматический режим работы.
При ручном режиме, регулируется
мощность калорифера осуществляется с помощью переключателя SA4, которым
включается одна, две или три секции ТЭНов калорифера, при этом переключатели SA2 и SA3 должны
находится в положении ручного регулирования.
В автоматическом режиме
регулирование катушки магнитных пускателей оказывается под напряжением,
магнитные пускатели КМ1:1..3, КМ2, КМ3 замыкают свои контакты КМ1:4, КМ2:4,
КМ3:4 в цепи управления, которые запитывают лампы HL2, HL3, HL4.
Лампы HL2, HL3, HL4 сигнализируют
о том, что включены все три секции ТЭНов электро-калорифера. При достижении
почвой температуры 220С датчик температуры размыкает свой контакт SK1.Катушка
КМ1 (реле) обесточивается и размыкает свои контакты КМ1:1..3 в силовой цепи.
Одна секция ТЭНов в калорифере отключается. При достижении температуры 240С
датчик температуры размыкает свой контакт SK2
обеспечивается и размыкает свои контакты КМ2:1..3 в силовой цепи, также
размыкается свои контакты КМ2:4, в цепи управление лампочка HL3 гаснет,
что сигнализирует о том, что отключена вторая секция ТЭНов калорифера.
При превышении температуры почвы 25 оС
датчик температуры размыкает свой контакт SK3 катушка
реле КМ3 обеспечивается и размыкает свои контакты КМ3:1..3 в силовой цепи и
контакт КМ3:4 в цепи управление, лампочка HL4 гаснет
.2 Расчет параметров регулирования
Передаточная функция объекта
где - коэффициент передачи объекта,
о.е.;
- постоянная времени нагрева, с;
- время запаздывания, с.
Постоянная времени нагрева
где - теплоемкость объекта, Дж/°С;
- коэффициент теплопередачи
объекта, Вт/°С;
- производительность вентилятора, м3/с.
Дж/°С
где - удельная тепловая характеристика
здания, Вт/м3×°С. Вт/м3×°С;
- коэффициент, учитывающий влияние
расчетной разности температур.
Вт/°С
с
Время запаздывания принимаем равным
20 с.
Коэффициент передачи объекта
где - расчетная тепловая мощность ЭКУ,
обеспечивающая поддержание заданной внутренней температуры помещения при
заданной наружной температуре
Граничные значения наружных
температур при включении 1, 2, 3 секциях
где - мощность 1, 2, 3 степеней всех
ЭКУ
°С
°С
(при Вт)
°С
(при Вт)
Температура определяющая начало или
конец отопительного периода
°С
Ниже приведем пример расчета
параметров регулирования для 1й ступени ( Вт). Для
остальных ступеней рассчитаем параметры аналогично изложенной методике.
Результаты сведем в таблицу 1.
. Расчетная тепловая мощность при °С
Вт
. Глубина регулирования
. Регулирующее воздействие регулятора:
при включенной ЭКУ:
при выключенной ЭКУ:
. Уставка по температуре
где - относительная статическая ошибка
регулирования
где - коэффициент передачи объекта
°С
. Уставка дифференциала
где - зона неоднозначности
регулирования, о.е.
где - допустимый относительный диапазон
колебаний температур помещения около заданного значения, определяемый
зоотехническими нормами
°С
. Длительность включенного состояния
ЭКУ
с
. Длительность паузы
с
. Период колебаний
с
. Частота переключений в час
ед./ч
. Максимальные положительных и отрицательных
отклонений температур
°С
°С
Таблица 1. Параметры регулирования.
Параметры
|
1я
секция
|
2я
секция
|
3я
секция
|
Диапазон
наружных температур, °С
|
+5,9…-5,9
|
-5,9…-17,8
|
-17,8…-29,7
|
Расчетная
тепловая мощность, Вт
|
119629,857
|
239938,416
|
235246,976
|
Глубина
регулирования
|
0,996
|
0,999
|
0,998
|
Регулирующее
воздействие параметра: В1
|
0,004
|
0,001
|
0,002
|
В2
|
1
|
1
|
1
|
Относительная
статистическая ошибка регулирования
|
-0,015
|
-0,0095
|
-0,014
|
Коэффициент
передачи объекта
|
0,473
|
0,949
|
1,421
|
Уставка
по температуре, °С
|
25,375
|
25,738
|
Зона
неоднозначности регулятора
|
0,0632
|
0,0488
|
0,0345
|
Уставка
дифферинциала
|
1,58
|
1,22
|
0,8625
|
Длительность
включенного состояния, с
|
313,129
|
548,837
|
469,663
|
Длительность
паузы, с
|
103,388
|
52,033
|
34,92
|
Период
колебаний, с
|
416,517
|
600,864
|
495,583
|
Частота
переключений в час
|
17,286
|
11,983
|
14,528
|
Максимально
положительные и отрицательные отклонения температуры, °С
|
0,767/-1,134
|
0,592/-1,33
|
0,41/-1,5
|
Теплоемкость
объекта, Дж/°С
|
6122307
|
|
Время
запаздывания, с
|
20
|
|
Постоянная
времени нагрева, с
|
631,83
|
|
8. Расчет силовой цепи
Номинальные токи участков, питающих ЭКУ
А
Номинальные токи участков, питающих
ЭД вентиляторов
А
Номинальные токи на участках от ШР
до ЩУ
А
Номинальные токи на вводе в ШР
А
Выбор аппаратов защиты.
Предохранители для нагревателей
По справочным данным [8] выбираем
предохранитель ПН2-250.
Автоматические выключатели для
двигателей
А
А
По справочным данным [8] выбираем
ВА47-29.
Выбор сечения кабелей по длительно
допустимому току. Для ЭКУ выбираем ВВГ 5х120, для ЭД - ВВГ 5х2,5.
9. Определение эксплуатационных
показателей
Определим мощность, потребляемую ЭД
из сети:
Вт
Расход электроэнергии на обогрев ч:
кВт×ч
Расход электроэнергии при отоплении
на ручном управлении:
где и - длительность отопления и
суммарная мощность ЭКУ на определенный период. Согласно [7, 1] весь
отопительный период (5760 ч) разобьем на участки.
ч; °С; кВт
ч; °С; кВт
ч; °С; кВт
ч; °С; кВт
ч; °С; кВт
кВт×ч
Расход электроэнергии при отоплении
на автоматическом управлении:
где - относительное время включенного
состояния определяется для определения iго периода.
Вт;
Вт;
Вт;
Вт;
Суммарный расход электроэнергии при
ручном управлении:
кВт×ч
Суммарный расход электроэнергии при
автоматическом управлении:
кВт×ч
Суммарный удельный расход на одну
голову за сезон при ручном управлении:
кВт×ч/гол
Суммарный удельный расход на одну
голову за сезон при автоматическом управлении:
кВт×ч/гол
Перерасход электроэнергии при ручном
управлении
%
Как видно из расчета, применение
автоматического управления позволяет экономить 12 % электроэнергии.
10. Заключение
Проведя расчет системы отопления
птичника на 16 тыс. голов , можно сделать некоторые выводы. Во-первых, большое
значение для проектирования отопления имеет теплоизоляция здания. Чем она лучше
выполнена, тем больше электроэнергии будет экономиться. Во-вторых, стандартные
ЭКУ можно изменять за счет вентиляторов, ТЭНов. Это позволяет точно подобрать
параметры микроклимата и поддерживать их в нужных пределах. Применение
калориферов выгодно, т.к. их КПД примерно равен 1. Также следует отметить
экологичность данного способа обогрева. Система автоматизации позволяет не
только экономить электроэнергию, но и снизить расходы на оплату труда
обслуживающего персонала. Эти показатели свидетельствуют об эффективности
автоматизированного электрического обогрева птицеводческих помещений при
выращивании цыплят-бройлеров.
Список литературы
1.
Захаров А. А. Применение теплоты в сельском хозяйстве. - М. Агропромиздат, 1986
г.
.
Савчук В.Н., Юдаев И.В. Проект электрокалориферной установки для
отопительно-вентиляционной системы животноводческого помещение; методические
указание сост.: В. Н. Сивчук, И. В. Юдаев; 1991 г.
.
Бессорабов Б. Ф. Птицеводство и технологии производства яиц и мяса птиц:
Учебник. - СПб. Издательство “Лань”, 2005 г.
.
Толстопятов М. В. Птицеводство: Учебное пособие/М. В. Толстопятов; ВГСХА -
Волгоград, 2005 г.
.
СНиП 2.04.05-91*
.
ГОСТ 12.4.081-75
.
Каганов И. Л. Курсовое и дипломное проектирование. - М. Агропромиздат, 1990 г.
.
Кисаринов Р. А. Справочник электрика. - М. КП РадиоСофт, 2005 г.
.
Альтгаузен А. П., Гутман М. Б. Низкотемпературный электронагрев. - М.: Энергия,
1978 г.
