Тема: Проектирование одноэтажного здания литейного цеха

  • Вид работы:
    Диплом
  • Предмет:
    Строительство
  • Язык:
    Русский
  • Формат файла:
    MS Word
  • Размер файла:
    4,35 Mb
Проектирование одноэтажного здания литейного цеха
Проектирование одноэтажного здания литейного цеха
Вы можете узнать стоимость помощи в написании студенческой работы.
Помощь в написании работы, которую точно примут!

Содержание

1.Общая часть

2. Природно-климатические данные

. Генеральный план

. Объемно - планировочное решение

.1 Исходные данные

.2 Экспликация помещений

.3 Технико-экономические показатели

. Архитектурно - конструктивное решение

.1 Фундамент

.2 Наружные стены

.3 Покрытия

.3.1 Кровли по стальному профильному настилу

.3.2 Аэрационные фонари

.4 Перегородки

.5 Окна

.6 Двери

.7 Ворота

.8. Полы

.9 Отделка

.10 Теплотехнический расчет стен

. Расчет административно-бытового корпуса

Список используемой литературы

Приложения

.Общая часть

Современное индустриальное строительное производство ведется на базе развитой сети заводов-изготовителей, направляющих на строительные площадки, подготовленные к монтажу укрупненные элементы зданий массой до 50 т, в соответствии с грузоподъемностью монтажных кранов.

Значительная часть промышленных зданий и сооружений возводится по типовым проектам. Типизация заключается в постоянном отборе наиболее универсальных для данного периода объемно-планировочных и конструктивных решений, дающих наибольший экономический эффект в строительстве и эксплуатации зданий. Типизируются здания отраслевого назначения, ограниченные определенной производственной мощностью, и секции зданий универсального назначения, ограниченные определенными производственными площадями и обслуживающими их транспортными средствами.

Современные типовые здания и сооружения отличаются от своих предшественников тем, что они унифицированы - подготовлены для возведения методами строительной индустрии. Унификация проводится путем применения наиболее экономичных и универсальных элементов зданий, отобранных в соответствии с возможностями заводов-изготовителей, простотой перевозки, монтажа и тому подобными критериями.

. Природно-климатические данные г. Хабаровск

Здание литейного цеха расположено в городе Хабаровск, относится к климатическому району - 1В.

Район строительстваtН, °Сtот. пер, °СZот.пер, сут.Зона влажности.Хабаровск-25,7-13,4211Нормальная

Преобладающие ветра, летний период - ЮЗ, зимний период - ЮЗ. Глубина промерзания грунта =1,70 м.

. Генеральный план

Общественное здание располагается в 4-м микрорайоне г.Хабаровск, главным фасадом выходит на проспект Коммунаров и на улицу Советская. С проспекта Коммунаров запроектированы площадки для стоянки автомобилей. Здание запроектирован в меридиональном направлении, что обеспечивает меньшее продувание холодными ветрами дворовой части и улучшает микроклимат квартала.

Вдоль главного фасада запроектированы широкие тротуарные дорожки, которые в случае пожара используются как подъездные пути для пожарных машин. Вдоль тротуара запроектированы фонари.

Общие положения проектирования генерального плана промышленных предприятий.

Генеральный план - важная составная часть проекта промышленного комплекса, будь то одно предприятие или группа предприятий (промышленный узел). Содержанием генерального плана является комплексное решение вопросов планировки, пространственной организации застройки и благоустройства территорий промышленных предприятий. В решении генерального плана заключаются основные предпосылки технически целесообразной, экономически эффективной, художественно-совершенной застройки.

При разработке генерального плана прежде всего учитывают градостроительную ситуацию, т.е. местоположение данного предприятия или группы предприятий в промышленном районе или промышленно-селитебном комплексе, сумму связей данного предприятия или группы предприятий с соседними предприятиями, селитебной территорией и окружающим ландшафтом. Положение подлежащего разработке промышленного комплекса в окружающей его застройке и природном ландшафте изображают на ситуационном плане-предшественнике генерального плана.

Основные принципы и приемы планировки и застройки территории промышленных предприятий.

При проектировании генерального плана предприятия или группы предприятий следует находить наиболее экономичные и удобные производственные связи между отдельными цехами. Поэтому должен быть хорошо изучен титул цехов, сооружений и устройств и их взаимосвязи в производственном процессе, начиная от ввоза сырья до вывоза готовой продукции.

Начинать проектирование генерального плана с простого размещения цехов и сооружений согласно списку и схеме технологического процесса неправильно. Проектирование следует начинать с объединения отдельных цехов, сооружений и устройств в группы в соответствии с определенными признаками и последующего распределения территории между этими группами зонирования.

·функциональное зонирование территории с учетом технологических связей, санитарно-гигиенических и противопожарных требований, грузооборота и видов транспорта;

Типы производственных зданий и сооружений. Виды застройки территории предприятий.

Проектирование генерального плана промышленного предприятия или группы предприятий неразрывно связано с объемно-пространственным решением застройки. Это обстоятельство диктует необходимость иметь четкое представление о характере объектов, участвующих в застройке промышленных территорий. Различают следующие типы объектов.

Входы и въезды на промышленные предприятия и элементы застройки предзаводской территории.

В архитектурном проекте промышленного предприятия входы занимают важное место. В решении входа архитектор должен стремиться к особой выразительности его облика, так как с ним связывается представление о всем заводе.

Число входов и их размещение зависит прежде всего от размера территории предприятия и расположения остановочных пунктов общественного транспорта.

Обычно входы располагают со стороны главного фасада предприятия. Если их устраивают по периметру территории, что типично для крупных предприятий, то расстояние между входами должно быть не более 1,5 км. На предприятиях с несколькими входами один является главным.

Композиционные особенности пространственной организации промышленной застройки.

На основе знания и соблюдения выше названных предпосылок и принципов формирования промышленной застройки, реализация которых направлена на обеспечение нормального функционирования и рациональной планировочной структуры промышленных предприятий, архитектор обязан создать художественную систему застройки, ее композицию, т. е. обеспечить упорядоченность и гармонизацию отдельных частей застройки, ее образную выразительность и красоту. Эта задача, иными словами, заключается в создании промышленного комплекса, одинаково совершенного в техническом и художественном отношении. Создание композиции - процесс творческий. В данном случае приобретает большое значение уровень развития композиционного мышления, творческая одаренность архитектора, индивидуальные качества его личности.

В основе композиции застройки промышленного предприятия или группы предприятий лежит, прежде всего композиция генерального плана.

Композиция промышленного комплекса формируется по эстетическим законам, единым для всех областей архитектуры. Однако в промышленном строительстве есть свои особенности формирования композиции предприятий, диктуемые спецификой их размещения и планировки, спецификой производственных зданий (их параметров, форм, конструкций), насыщенностью и своеобразием инженерных сооружений и оборудования, разнообразием видов транспорта и т. п.

В генеральном плане предприятия следует учитывать природные особенности района строительства:

·температуру воздуха, а также преобладающее направление ветра;

·возможность больших снегоотложений из-за наличия холмов или возвышений рельефа с подветренной стороны участков намечаемой застройки;

4. Объемно-планировочное решение

.1 Исходные данные

Здание имеет довольно простую конфигурацию в плане, что и определяет архитектурное решение фасадов.

Одноэтажное здание литейного цеха, с общей площадью 3024,00 м2;

  1. класс здания по степени долговечности = 3;
  2. класс здания по степени огнестойкости = 3;
  3. фундамент - столбчатый монолитный железобетонный;
  4. стены - панельные;
  5. покрытия - рубероид;

Длина - 72 м, Ширина - 42 м, Высота - 12,0 м.; 16,2 м.

.2 Экспликация помещений АБК

Экспликация помещений I этаж

Номер по плануНаименованиеПлощадь м21Мужской гардероб 9362Душевая3603Мужской туалет 364Мужской туалет725Гардероб уличной одежды726Химчистка спецодежды207Комната охраны168Хоз. отдел169Коридор21610Мед.пункт3611Химчистка и дезодорация спецодежды3612Женский туалет16 13 Умывальная3614Умывальная36

Экспликация помещений II этаж

Номер по плануНаименованиеПлощадь м21Столовая5042Гардероб1983Женский туалет364Душевая545Аллея славы1446Актовый зал5407Коридор3248Умывальная169Администрация7210Хоз. тдел16

  • 4.3 Технико-экономические показатели
  • Экономические показатели зданий определяется их объемно планировочными и конструктивными решениями, характером и организацией санитарно - технического оборудования. Важную роль играет запроектированное в здании соотношение рабочей и подсобной площадей, высота помещения, расположение санитарных узлов и кухонного оборудования. Проекты зданий характеризуют следующие показатели:
  • строительный объем (м куб.) (в т.ч. подземной части),
  • площадь застройки (м2),
  • общая площадь (м2),

К1 - отношение рабочей (жилой) площади к общей площади, характеризует рациональность использования площадей. К2 - отношение строительного объема к общей площади, характеризует рациональность использования объема. Строительный объем надземной части здания с неотапливаемым чердаком определяют как произведение площади горизонтального сечения на уровень первого этажа выше цоколя (по внешним граням стен) на высоту, измеренную от уровня пола первого этажа до верхней площади теплоизоляционного слоя чердачного перекрытия. Строительный объем подземной части здания определяют как произведение площади горизонтального сечения по внешнему обводу здания на уровне первого этажа, на уровне выше цоколя, на высоту от пола подвала до пола первого этажа. Общий объем здания с подвалом определяется суммой объемов его подземной и надземной частей. Площадь застройки рассчитывают как площадь горизонтального сечения здания на уровне цоколя, включая все выступающие части и имеющие покрытия (крыльцо, веранды, террасы). Площадь помещений измеряют между поверхностями стен и перегородок в уровне пола. Площадь всего здания определяют как сумму площадей этажей, измеренных в пределах внутренних поверхностей наружных стен, включая балкон и лоджии. Площадь лестничных клеток и различных шахт также входит в площадь этажа. Площадь этажа и хозяйственного подполья в площадь здания не включается.

Здание:

НаименованиеПоказатель (м2)V зд. 40522S общ. 3024S норм.S застр. 3044S всп.K1 = S нор./ S общ.K2 = V зд./S нор. [м32]

Генеральный план:

НаименованиеПоказатель (м2)S озел. 35084,0S заст. 9897,1S дор. 15247,8S трот. 1960,0Sстоян. 312,0S уч. 62500Kзаст.0,15Kозел.0,56


5.1 Фундамент

Под здание запроектирован столбчатый монолитный фундамент. Форму в плане и разрезе, а также размеры столбчатого фундамента устанавливают так, чтобы было обеспечено возможно более равномерное распределение нагрузки на основание. Типовые столбчатые фундаменты монолитные железобетонные фундаменты под колонны промышленных зданий состоят из подколонника и одно-, двух- или трехступенчатой плитной части.

.2 Наружные стены

Стеновые панели предназначены для стен промышленных зданий с различным температурно-влажностным режимом. По положению в стене они подразделяются на рядовые; угловые удлиненные; перемычечные, усиленные для восприятия ветровой нагрузки от колонных заполнителей; подкарнизные и парапетные с дополнительными закладными элементами для крепления к покрытию и приварки карнизных плит; простеночные, устанавливаемые между раздельными оконными проемами.

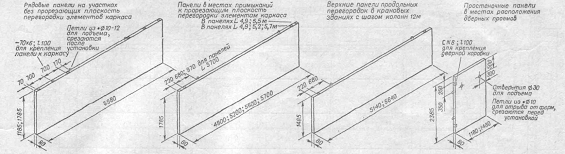

В соответствии с шагом крайних колонн номинальная длина всех панелей, за исключением угловых и простеночных, принимается 6 м.

Железобетонные панели для неотапливаемых зданий с шагом колонн 6 м. - плоские толщиной 70 мм, с предварительно - напряженным армированием.

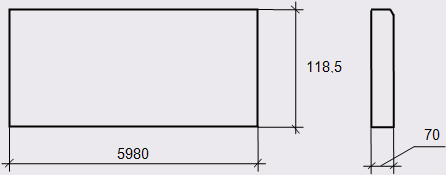

Наружные стены здания запроектированы из стандартных панелей (Серия 1.432-5) Здание собрано из панелей одного размера: 5980*1185.

Наружные стеновые плиты


.3 Покрытия

.3.1 Кровли по стальному профильному настилу

Покрытия запроектированы из металлического профнастила. Длина профилей 2-12 м.

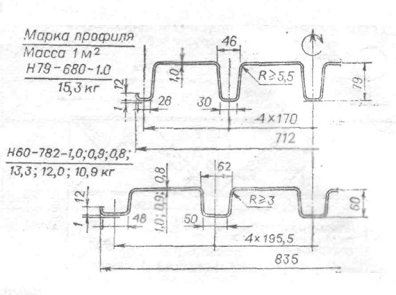

Сортамент стальных гофрированных профилей, применяемых в подкровельных настилах

цех экспликация архитектурный фундамент

5.3.2 Аэрационные фонари

Аэрационные фонари предназначены для проветривания неотапливаемых зданий с избыточным тепловыделением путем вытяжки отработанного или притока наружного воздуха. Они предусмотрены для покрытий с шагом стропильных ферм 12 м, перекрытых стальными щитами шириной 3 и 0,75 м. Стальные щиты для покрытия крыши применяются при больших избыточных тепловыделениях. Фонари имеют П-образное сечение. В расположенных по наружным граням аэрационных проемах установлены поворотные створки на вертикальных осях, регулирующие интенсивность проветривания. Фонари располагаются по середине пролетов вдоль конька, а в двухпролетных зданиях- и вдоль среднего ряда колонн.

Фонари шириной 6 м, с высотой аэрационного проема 1,5 м, устанавливаются на пролетах 18 и 24 м. Фонари, используемые как приточные устройства, должны быть незадуваемы (заслонены от ветра любого направления). Расположенные в одном уровне фонари взаимно заслоняют друг друга от задувания ветром, если отношение высоты к ширине межфонарного пространства до 1 : 5.

Ветрозащитные панели устанавливаются в один ряд: перед крайними рядами аэрационных проемов, в межфонарном пространстве у торцов незадуваемых фонарей и на всю длину аэрационного фронта задуваемых фонарей.

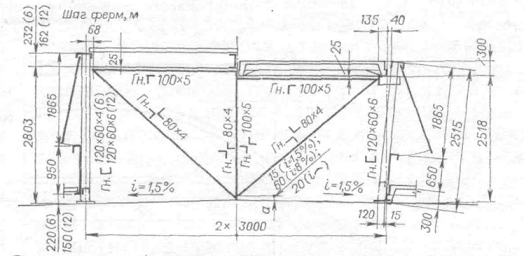

Фонари собираются из фонарных панелей, фонарных ферм, ветрозащитных панелей и связей.

Фонарные панели образуют стенки фонаря. По своей конструкции они аналогичны фонарным панелям светоаэрационных фонарей и состоят из стоек, горизонтальных обвязок и раскосов, образующих в верхней части раму с вмонтированными в нее поворотными створками, а в нижней - ферму, воспринимающую вертикальные нагрузки.

Фонарные фермы собирают из отправочных марок треугольного очертания и расположенных над ними ригелей. Ригели из прокатных двутавров № 24, 27, 36 образуют опору для щитов покрытия вне узлов фермы.

Ветрозащитные панели монтируются на каркасе, образованном стойками, ригелями и раскосами. Они устанавливаются в задуваемых частях фонаря на стропильные фермы и связываются поверху с ригелями фонарных ферм.

Торцовые стены для защиты от задувания охватывают габарит открывания створок. В них размещаются двери для доступа к механизмам. Торцовые стены ограничивают секции фонаря. Секция может быть разрезана деформационным швом на два отсека.

Фонарные фермы шириной 6 м. под профилированы настил и железобетонные плиты для пролетов 18 м.


.4 Перегородки

Перегородки, применяемые в промышленных зданиях, подразделяются на выгораживающие, преграждающие доступ в выделяемые помещения (инструментальные кладовые, склады и т. д.), и разделительные (полностью разделяющие помещения с различными производственными режимами и препятствующие распространению вредных выделений - влажности, загазованности и т. п.). В связи с небольшой высотой этажей в многоэтажных зданиях в основном применяются разделительные перегородки.

Перегородки в АБК применяются сборными из гипсобетона толщиной 120 мм, изготавливаемых на заводах поставщика. Применение сборных перегородок ускоряет процесс строительства и уменьшает мокрые процессы на строительной площадке. Но гипсовые перегородки довольно хрупкие и во время транспортировки, хранении и монтаже могут разрушится из-за неумелого обращения.

Элементы самонесущих разделительных панельных перегородок (по Серии 1.431-2)

Панели из тяжелого, легкого и ячеистого бетонов


5.5 Окна

Литейный цех

В соответствии со стеновыми панелями для б-метрового шага колонн стальные оконные панели выполняются с номинальными размерами по фасаду 6*1,2. При высоте проема до 20 м они устанавливаются непосредственно друг на друга и скрепляются болтами М12. Нагрузка от собственной массы оконного заполнения передается на стеновую подоконную панель через жесткие прокладки, устанавливаемые в нижнем зазоре под стойками рамы.

Панели подразделяются на открывающиеся и глухие; те и другие - двойного и одинарного остекления. В обоих случаях одинарное остекление располагается с наружной стороны.

Панели состоят из несущей рамы, выполненной из холодногнутых профилей, соединенных точечной сваркой. В открывающихся панелях к раме подвешены остекленные рамки, сваренные из тавриков размером 45*45*3,8 мм. Средние наружные верхнеподвесные и внутренние нижнеподвесные рамки открываются для проветривания помещений. Рамки соединены между собой рычажным механизмом для совместного открывания. В нижних панелях открывание может осуществляться вручную, в верхних панелях - электроприводом. Крайние наружные рамки боковой подвески открываются вручную только для протирки стекол. Крайние внутренние рамки глухие. Они привариваются к раме панели шпоночным швом или крепятся на кляммерах.

Стекла, окантованные резиновым профилем, крепятся в глухих панелях непосредственно к несущей раме холодногнутыми штапиками на болтах М8; в открывающихся панелях - к рамкам кляммерами на болтах Мб (кляммеры размещаются через 250 мм).

Оконные панели к колоннам подвешиваются на крепежных уголках, аналогичных применяемым для стеновых панелей. С крепежными уголками панели соединяются болтами М12.

АБК

Окна и витражи витрины в значительной мере определяют степень комфорта в здании и его архитектурно - художественное решение. Окна и витражи подобраны по ГОСТу, в соответствии с площадями освещаемых помещений. Верх окон максимально приближен к потолку, что обеспечивает лучшую освещенность в глубине комнаты. Деревянные конструкции окон чувствительны к изменению влажности воздуха и подвержены гниению, в связи с чем их необходимо периодически окрашивать. Деревянные конструкции окон гораздо лучше пластиковых, т.к. пластиковые окна не приспособлены к нашему климату и через 4-5 лет появляются микро трещины.

.6 Двери

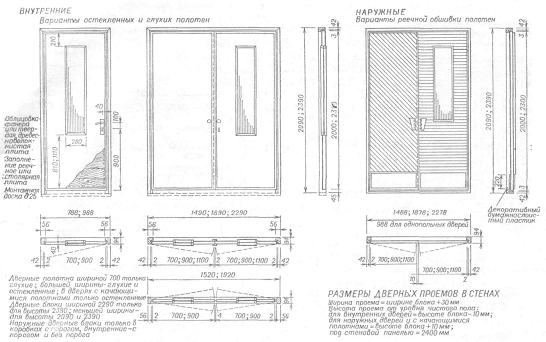

В зависимости от назначения и конструкции деревянные двери подразделяются на внутренние- глухие или остекленные с притвором в четверть, остекленные с качающимися полотнами; наружные - глухие или остекленные с притвором в четверть.

В соответствии с направлением открывания глухие и остекленные двери с притвором в четверть могут изготовляться правыми или левыми. Наружные двери изготовляются с порогом или без порога; внутренние - только без порога.

Двери поставляются собранными в блоки, состоящие из полотен, вложенных в коробки и навешенных на петли. Коробки без порога следует расшить монтажной доской.

Полотна внутренних дверей высотой 2,3 м и шириной более 0,7 м навешиваются на три петли, остальные - на две петли. Крайние петли устанавливаются в 250 мм от грани полотна, средние петли - на середине высоты полотна.

Полотна наружных дверей могут изготовляться с дополнительной обшивкой рейками или отделкой шпоном из древесины твердых пород.

Двери деревянные (По ГОСТ 14624-79)


5.7 Ворота

По конструкции открывания приведенные на листе ворота подразделяются на распашные двупольные и раздвижные одно- и двупольные. Воротный проем обрамляется сборной железобетонной рамой, вписывающейся по внешним размерам в принятую разрезку панельной стены. В одном из воротных полотен устраивается калитка.

Полотна распашных ворот навешиваются на петли. Нижние петли снабжены сферическим шарикоподшипником, самоустанавливающимся под действием вертикальной нагрузки. Верхние петли рассчитаны на восприятие горизонтальных сил.

Стальной каркас полотен (обвязка из швеллеров, средники из двутавров, раскосы из полосовой стали - только для распашных ворот) заполняется дощатыми филенками и остекленными переплетами. Брусчатые обвязки филенок и коробки переплетов собираются в каркасе путем надвижки боковин на шипы, заложенные в вершнике и нижнике. Филенка состоит из двух рядов вагонки с прослойкой из антисептированного и обернутого в пергамин войлока.

Ворота оборудуются механическим приводом, комплектом приборов для ручного открывания и тепловой завесой в отапливаемых зданиях.

.8 Полы

Литейный цех

Конструктивное решение пола связано с конкретным назначением производственного помещения. Поэтому на отдельных участках здания могут выполняться различные по конструкции полы.

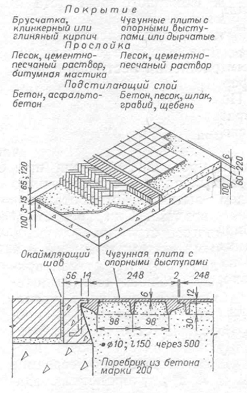

В общем виде полы производственных зданий состоят из покрытия - верхнего слоя, непосредственно подвергающегося всем эксплуатационным воздействиям, и подстилающего слоя, воспринимающего главным образом вертикальные нагрузки и передающего их на основание - грунт, находящийся в естественном состоянии, или плиты перекрытий. В ряде случаев покрытие и подстилающий слой совмещаются в одном конструктивном элементе (земляные и бетонные полы).

Расходы на устройство пола доходят до 20% стоимости возведения одноэтажного здания, а расход бетона на полы - до 40-50% общего расхода бетона. Вот почему при выборе конструкции пола, помимо удовлетворения технологическим требованиям, следует учитывать экономический эффект от ускорения производства работ, долговечности и возможности беспрепятственной перестановки технологического оборудования.


АБК

Полы в АБК должны удовлетворять требованиям прочности, сопротивляемости износу, достаточной эластичности, бесшумности, удобства уборки. Конструкция пола рассмотрена как звукоизолирующая способность перекрытия плюс звукоизоляция конструкции пола. Стяжка выполняется из раствора по керамзитовой засыпке, являющейся звукоизоляционным слоем.

Положительными сторонами данных полов является их гигиеничность и бесшумность. Отрицательные стороны - большая трудоемкость, что также увеличивает срок строительства.

¾вестибюль, санузлы, кухня, столовая, помещения завода, подсобные помещения - керамическая плитка для пола;

¾зал собраний, административные помещения, комната отдыха - ламинированный пол;

¾медицинский кабинет (линолеум с высокой пожаростойкостью), гардероб для верхней одежды, раздевалка, лифт - линолеум;

¾складские помещения и тамбуры - бетонные плиты;

Экспликация полов.

Наименование помещенийСхема полаДанные Элементов, ммвестибюль, санузлы, кухня, столовая, помещения завода, подсобные помещенияПлитка ЦПР Рубероид Утеплитель ЦПР Ж/Б плитаАктовый зал , административные помещенияЛаминированный паркет Лаги Гидроизоляция Звукоизоляция Ж/Б плитамедицинский кабинет, гардероб для верхней одежды, раздевалкаЛинолеум Утеплитель Ж/Б плитаскладские, тамбурыЦПР Рубероид Утеплитель ЦПР Ж/Б плита

.9 Отделка

Внутренняя отделка: стены обшиваются гипсокартонном, после чего окрашиваются акриловой краской или натуральными обоями. Кухни обшиваются влагостойкими материалами, а участки стен над санитарными приборами облицовываются глазурованной плиткой.

.10 Теплотехнический расчет наружных стен

1. Требуемое термической сопротивление теплопередаче R0ТР ограждающей конструкции.

Толщина утепляющего слоя определяется из условия при этом требуемое термическое сопротивление стены определяется как наибольшее из взятого из табл. 16* [1] и вычисленного по формуле:

(1)

n=1, =20 0С, =-310С, =120С, =8,7

где n- поправочный коэффициент на расчетную разность температур, определенных по табл.3*[1], n=1; aв - коэффициент теплоотдачи внутренней поверхности ограждения [Вт/м2*с], определяется по табл. 4*[1]; Dtн - нормируемый температурный перепад, определяется по табл. 2*[1]

Коэффициент взят для производственнго здания со значительным избытком явного тепла;

[м2 0С/Вт](1)

Требуемое термическое сопротивление стены рассчитывается с помощью формулы линейной интерполяции:

(2)

где:

X= 0,5*10-3 *(ГСОПi - ГСОПi-1)

ГСОП - градусосутки отопительного периода, определяются по формуле:

ГСОП=(tB-tОТ. ПЕР)*ZОТ. ПЕР., [°С ×сут]

ZОТ. ПЕР.=211

tОТ. ПЕР=-13,40С

ГСОП=(20+13,4)*211=7047,4 [°С ×сут]

ГСОПi, ГСОПi-1 - значение ГСОП из табл.1б*[1].

ГСОПi =8000, (°С ×сут);

ГСОПi-1 =6000, (°С ×сут).

X=0,5*10-3*(7047,4 - 6000)= 0,524


Так как значение , определенное по формуле (2) больше определенного по формуле (1), принимается .

Зона влажности сухая (2) см.прил.1* карта

Влажностный режим помещения нормальный

2. Термическое сопротивление теплоизоляционного слоя

R1= [м2 0С/Вт] - штукатурка из ЦПР r = 1800, кг/м3;

R2=[м2 0С/Вт] - бетон r = 2500, кг/м3;

R3=[м2 0С/Вт] - штукатурка из ЦПР r = 1800, кг/м3;


Термическое сопротивление утепляющего слоя определяется по формуле:

[м2 0С/Вт]

где: - соответственно толщина и расчетный коэффициент теплопроводности материала i-го слоя, Вт/(м×°С), принимаемый по прил. 3*[1]. - коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции. Вт/(м×°С), принимаемый по табл. 6*[1].

=3,58 [м2 0С/Вт]

. Расчетная толщина теплоизоляционного слоя.

Утеплитель - пенобетон =0,14 Вт/(м ×°С)

=3,58*0,14=0,401 м.

. Округляем до сотых=0,40 м.

. Фактическое термическое сопротивление ограждающей конструкции

=4,2 [м2 0С/Вт]


Толщина бетонной плиты = 0,4 м.

Принятые размеры толщины стены удовлетворяют требованиям теплотехнического расчета стены. Здание выполнен из панелей, выглядит массивно и капитально, придавая зданию тектоническую выразительность. Зданиям, выполненным из панелей сравнительно легко придавать индивидуальность фасадов и внутренней планировки. Материал, из которого изготавливают стеновые панели сравнительно дешевый. Основной плюс зданий выполненных из стеновых панелей - не трудоемкость производства работ и маленький срок возведения объектов строительства.

. Расчет административно-бытового корпуса

Бытовые здания предприятий предназначены для размещения в них помещений обслуживания работающих: санитарно-бытовых, здравоохранения, общественного питания, торговли и службы быта, культуры.

ГруппыЧисло человекШкафыДушеваяУмывальникиТуалетОдинарнДвойныеmaxсменамжмжмжмжмжмжмжIБ-24%168249617--168246110251IВ-20%14020801428040--1634151IIБ-24%16824961733848--3265151IIIБ - 32%224321282244864--43713272700100400701066152168249717326225

Общее количество - 800

В смену -470

В АБК допускается предусматривать уборные, помещения для отдыха, обогрева или охлаждения, личной гигиены женщин, ручных ванн, устройства питьевого водоснабжения, умывальные, полудуши, помещения для мастеров и другого персонала, которые по условиям производства следует размещать вблизи рабочих мест, а в помещениях категорий В, Г и Д - также курительные.

Площадь вестибюля зданий следует принимать из расчета 0,2м2, а на предприятиях, размещаемых в Северной строительно-климатической зоне 0,25 м2на одного работающего в наиболее многочисленной смене, но не менее 18 м2.

Ширину проходов, коридоров и других горизонтальных участков путей эвакуации следует принимать из расчета, чтобы плотность потоков эвакуируемых не превышала 5 чел. на 1 м2; при этом ширину прохода в помещении следует принимать не менее 1 м, коридора или перехода в другое здание - не менее 1,4 м, а при наличии в числе работающих инвалидов, пользующихся креслами-колясками - не менее 1,2 и 1,8 м соответственно.

В состав санитарно-бытовых помещений входят гардеробные, душевые, умывальные, уборные, курительные, места для размещения полудушей, устройств питьевого водоснабжения, помещения для обогрева или охлаждения, обработки, хранения и выдачи спецодежды

Наименование помещенияПлощадь помещений на 1 чел., м2Гардеробные уличной одежды, раздаточные спецодежды помещения для обогрева или охлаждения 0,1Кладовые для хранения спецодежды: при обычном составе спецодежды 0,04Тамбуры при уборных с кабинами0,4Преддушевые при кабинах душевых открытых и со сквозным проходом0,7

При проектировании предприятий следует предусматривать здравпункты, медпункты, помещения личной гигиены женщин, парильные (сауны), а по ведомственным нормам - помещения для ингаляториев, фотариев, ручных и ножных ванн, а также помещения для отдыха в рабочее время и психологической разгрузки. Площадь медицинского пункта следует принимать: 12 м2 - при списочной численности от 50 до 150 работающих.

При проектировании производственных предприятий должны быть предусмотрены столовые, рассчитанные на обеспечение всех работающих предприятий общим, диетическим, а по специальным заданиям - лечебно-профилактическим питанием.

При численности работающих в смену более 200 чел. Следует предусматривать столовую, работающую, как правило, на полуфабрикатах. Площадь комнаты приема пищи следует определять из расчета 1 м2 на каждого посетителя или 1,65 м2 на инвалида, пользующегося креслом-коляской, но не менее 12 м2. Комната приема пищи должна быть оборудована умывальником, стационарным кипятильником, электрической плитой, холодильником. При числе работающих до 10 чел. в смену вместо комнаты приема пищи допускается предусматривать в гардеробной дополнительное место площадью 6 м2 для установки стола для приема пищи.

Список используемой литературы

  1. "Архитектурное проектирование" М.И. Тусунова М.М. Гаврилова И.В. Полещук
  2. "Конструкции гражданских зданий" М.С. Туполев
  3. "Конструирование гражданских зданий" И.А. Шерешевский
  4. "Архитектура гражданских и промышленных зданий" том II - "Основы проектирования"
  5. СНиП - II-3-79 "Нормы проектирования. Строительная теплотехника"
  6. "Архитектура гражданских и промышленных зданий" том III - "Жилые здания"


Приложение 1

Спецификация строительных конструкций АБК.

НаименованиеРазмерыМАркаСерияLНBпанели5960 5960 580 1180 14801780 1180 900 1180 1780400пс 60.12.30 пс 60.15.30 пс 60.9.30 пс 60.18.30 пст 6.15.30 пст 6.9.30 пст 12.15.30 пст 12.12.301.030.1колонны300 3007450 7450300 3002ко 3.6-1.1 2кд 3.6-1.21.020.1Лестничные марши56501850220лмп 57.11.18ригели5660 5660 5660450 450 450580 390 490рдр6.56-ату рлр6.56-45ату рор6.56-30ату1.020.1фундамент1200 7507501ф12.81.020.1перекрытие56502202980 пк56.30.12ат1.020.1

цех

НаименованиеРазмерыМАркаСерияLНBпанели5960 59601200300пс 60.12.30 1.423-5колонны ж/бLНL113200 13200 16900 16900600х400 900х400 600х500 700х5008950 8950 12200 122003К120-12 II КI-1 2КД156-3.3 5КД156-I.3 Подстропильная балка600050025ПБ-6-441.460.3-14ФЕРМА24000 180003300 3000240 240фБ24III ФБI8II1.463-3 фундамент170021002700ФА7-31.412-3/79фахверк13200 16900400х4003Кф 12-I-I 3КФ 16-I-I1.427.3-4аэрационные фонари3600028006000зфг-11.464.11

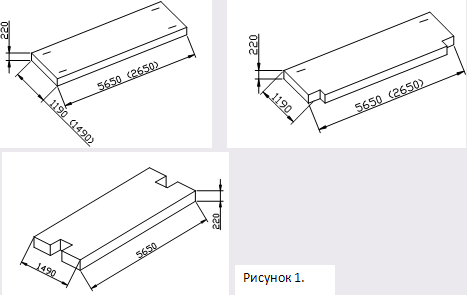

Принимаем железобетонные многопустотные плиты серии 1.041.1-3 выпуск 5 связевые марки ПК 56.15-6,пристенные ПК 26.12-6, ПК 56.12-6, рядовые ПК 56.15-6, ПК 56.12-6, ПК 26.12-6 (рисунок 4).


Принимаем железобетонные гуськовый лестничные марш серии 1.050-1 выпуск 1 марки 2ЛМ58.14.14-3-4.

Приложение №2

Спецификация элементов заполнения проемов

Поз.РазмерМаркаОбозначения12090х900Д 21-91.136.5-19Д12090х2200ДГ21-221.136.5-10ДН12090х2400ДГ21-241.136.5-10ОК-11800х1500ОА18-151.436.4-20ОК-21800х6000ОР 18-77
