Контроль качества конденсаторов переменной ёмкости

Содержание:

Введение

. Обязанности контролёра

. Технология изготовления конденсаторов переменной ёмкости

. Технология контроля конденсаторов переменной ёмкости

. Основные принципы организации контроля на предприятии

. Техника безопасности

Заключение

Список используемой литературы

Введение

Функциональная электроника - это новое перспективное направление в современной электронной базе РЭС. Устройства функциональной электроники основаны на использовании динамических неоднородностей и физических принципов интеграции. Это отличает их от транзисторов, диодов, интегральных схем и других элементов РЭС, работа которых основана на статических неоднородностях и конструкторской - технологической интеграции. В настоящее время стоит вопрос о создании устройств, в качестве основных носителей информации, в которых будут использованы всевозможные виды динамических неоднородностей, т.е. устройства для обработки больших массивов информации с помощью интеграции различных физических эффектов.

Из всего многообразия РЭС в большинстве случаев возникает необходимость в элементах, способных изменять свою емкость в зависимости от какого - то внешнего параметра. Наиболее часто изменение емкости необходимо для изменения резонансной частоты контура, в состав которого входит элемент. Существует несколько типов таких, элементов, одним из которых является конденсатор переменной емкости (КПЕ), рассматриваемый в данной работе.

Электрические конденсаторы являются одним из наиболее массовых элементов РЭС. В СНГ их выпускается до 11 млн. штук в год (в мире выпуск достигает 10 штук в год). Применимость конденсаторов объясняется достаточно широкими функциональными возможностями как элементов колебательных контуров и фильтрующих, разделительных пусковых, помехоподавляющих, блокировочных цепей и т.д.

1. Обязанности контролёра

В обязанности контролера готовой продукции входит:

·        проводить приемо-сдаточные и периодические испытания готовой продукции на соответствие требованиям государственных стандартов и технических условий;

·        производить отбор и подготовку испытуемых образцов;

·        осуществлять контроль качества конденсаторов на соответствие требованиям государственных стандартов и технических условий по линейным размерам, форме, внешнему виду;

·        осуществлять контроль за правильностью маркировки, укладки, упаковки и складирование изделий;

·        осуществлять контроль за правильностью отгрузки продукции потребителю;

·        производить разбраковку изделий на поддонах сортировщиков;

·        составлять акты разбраковок;

·        производить периодические испытания изделий на предел прочности при сжатии и изгибе, на определение водопоглащения изделий, на наличие известковых включений;

·        осуществлять ведение контрольно-учетных материалов;

Контролер готовой продукции принимает участие в изучении причин возникновения производственных дефектов готовой продукции и поступивших рекламаций, ведет контроль за отгрузкой готовой продукции в вагоны.

Контролер готовой продукции должен знать:

·        действующие государственные стандарты, технические условия и инструкции;

·        технологию изготовления выпускаемой продукции;

·        порядок отбора и оформления образцов по видам и свойствам анализируемой продукции;

·        правила ведения физико-механических испытаний и определение показателей качества;

·        средства и правила маркировки;

·        способы складирования изделий на складские площадки и на транспортные средства;

·        назначение контрольно-измерительных приборов, инструментов и правила пользования ими;

·        систему записи и учета результатов испытаний;

·        методики проведения контроля и испытаний;

·        виды брака, причины и способы его устранения;

·        организация труда, производства и управления;

·        нормы на применяемые сырьевые материалы и готовую продукцию;

·        правила внутреннего распорядка

. Технология изготовления конденсаторов переменной ёмкости

Все электрические конденсаторы, применяемые в радиоэлектронной аппаратуре, разделяются на конденсаторы постоянной и переменной емкости. Конденсаторы применяются в колебательных контурах, в качестве разделительных и блокировочных элементов, в качестве фильтров и для других целей. В связи с выпускает их нескольких типов. Типы конденсаторов определяются главным образом, применяемым диэлектриком. По диэлектрику конденсаторы делятся на газообразные, бумажные, пленочные, слюдяные, керамические, стеклоэмалевые и электролитические.

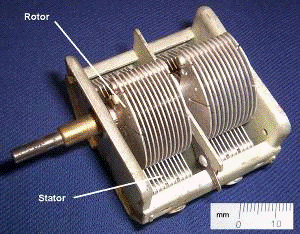

Газообразный диэлектрик получил применение в воздушных переменных конденсаторах; в конденсаторах постоянной емкости применяется очень редко, так как конденсаторы получаются громоздкими из- за малой величины диэлектрической проницаемости газов (e=1) и сложны в изготовлении, поэтому в данной главе технология изготовления их не приведена.

Конструктивно конденсаторы оформлены различно, поэтому имеется возможность широкого выбора для различных конструкций радиоэлектронной аппаратуры.

Все конденсаторы обладают определенными электрическими свойствами и параметрами:

1.       Номинальная величина емкости должна соответствовать шкале емкостей, установленных ГОСТ.

2. Класс точности или допуск на отклонение величины емкости от номинальной: I класс допускает отклонение ± 5%, IIкласс ± 10% и Ш класс ± 20 %

. Электрическая прочность конденсатора зависит от диэлектрика и конструкции конденсатора. Электрическая прочность характеризуется и испытательным напряжением. Рабочее напряжение - это такое напряжение, при котором конденсатор может работать длительно без перебоя (2000 - 10000ч). Испытательное напряжение конденсатор может выдержать в течение 60 сек без перебоя, оно больше рабочего в 1,5 - 3 раза. Величина испытательного напряжения зависит от конструкции и свойств диэлектрика конденсатора.

. Сопротивление изоляции конденсатора зависит от применяемого диэлектрика и должно быть не менее 10 000 Мом.

. Температурная стабильность конденсатора в основном зависит от температурной стабильности диэлектрической проницаемости диэлектрика ТК e, которая меняется с изменением температуры окружающей среды.

. Потери в конденсаторе определяются потерями в диэлектрике и потерями в проводящих деталях конденсатора. Характеризуются они величиной tg для разных конденсаторов лежит в пределах от 0,0001 до 0, 02.

. Собственная индуктивность конденсатора зависит от формы и размер выводов и от формы обкладок. Величина собственной индуктивности конденсатора обусловливает возможности применения конденсаторов при различных частотах, например бумажные конденсаторы можно применять до частоты 1, 5 МГц, а слюдяные до частоты 3 000 МГц.

. Удельная ёмкость характеризует качество конденсаторов и представляет отношение величины ёмкости конденсатора к его объёму или массе

3. Технология контроля конденсаторов переменной ёмкости

Готовые конденсаторы подвергаются контролю. Контроль проводится в соответствии с ГОСТ 658063.

Все конденсаторы проверяют внешним осмотром на отсутствие дефектов, измеряют геометрические размеры, взвешиванием проверяют массу.

Прочность крепления выводов проверяют их подергиванием, кроме того, проверяют пайкой на расстоянии 7-10мм от корпуса.

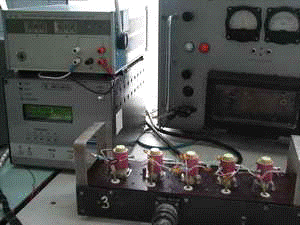

Диэлектрические потери проверяют при заданных напряжениях и частоте с определенной точностью, электрическую прочность конденсатора проверяют на высоковольтной установке. Испытательное напряжение прикладывают между выводами или соединенными выводами и корпусом. Испытательное напряжение подается плавно. В результате испытания не должно быть пробоя. Сопротивление изоляции проверяют мегомметром или методом амперметра - вольтметра.

В механические испытания входит проверка на вибропрочность и ударную прочность. При проверке на вибропрочность конденсаторы крепят на платформе вибростенда за выводы или крепежные детали, имеющиеся на корпусе, и ставят в горизонтальном и вертикальном положении.

Конденсаторы в герметических корпусах проверяют на герметичность. Проверка на герметичность производится по-разному, например, конденсаторы типа КГ проверяют погружением в масло, нагретое до 95=5С. при этом не должны выделяться пузырьки.

Пропитанные конденсаторы проверяют в камере тепла, уложенными на чистую фильтрованную бумагу, после выдержки не должно быть пятен на бумаге или после выдержки в камере тепла на поверхности корпуса не должно быть люминесцентного свечения в лучах ртутнокварцевых ламп.

На высотность конденсаторы проверяют в барокамере. Давление в барокамере устанавливают в зависимости от условий эксплуатации конденсаторов, после установления нужного давления падают напряжение на выводы и корпус.

Испытательное напряжение выдерживают 60±5сек. При этом не должно быть поверхностного разряда или пробоя.

. Основные принципы организации контроля на предприятии

Система контроля организуется руководством предприятия.

Контроль - это система мер, организованных руководством предприятия и осуществляемых на предприятии с целью наиболее эффективного выполнения всеми работниками своих обязанностей при совершении хозяйственных операций.

Контроль определяет законность этих операций и их экономическую целесообразность для предприятия.

Целями организации системы внутреннего контроля на предприятии являются:

) осуществление упорядоченной и эффективной деятельности предприятия;

) обеспечение соблюдения политики руководства каждым работником предприятия;

) обеспечение сохранности имущества предприятия.

)обеспечения надлежащего качества продукции

Для достижения целей организации системы контроля необходимо решение отдельных задач. Руководство предприятия обязано обеспечить организацию и поддержание на должном уровне.

Степень сложности контроля должна соответствовать организационной структуре предприятия, численности персонала, разветвленности сети филиалов и подразделений, степени централизации бухгалтерского учета и другим характеристикам предприятия в целом.

. Техника безопасности

. При получении новой (незнакомой) работы требовать от мастера дополнительного инструктажа по технике безопасности.

. При выполнении работы нужно быть внимательным, не отвлекаться посторонними делами и разговорами и не отвлекать других.

. На территории завода (во дворе, здании, на подъездных путях) выполнять следующие правила:

не ходить без надобности по другим цехам предприятия;

быть внимательным к сигналам, подаваемым крановщиками электро кранов и водителями движущегося транспорта, выполнять их;

обходить места погрузки и выгрузки и не находиться под поднятым грузом;

не проходить в местах, не предназначенных для прохода, не подлезать под стоящий железнодорожный состав и не перебегать путь впереди движущегося транспорта;

не переходить в неустановленных местах через конвейеры и рольганги и не подлезать под них, не заходить без разрешения за ограждения;

не прикасаться к электрооборудованию, клеммам и электропроводам, арматуре общего освещения и не открывать дверец электрошкафов;

не включать и не останавливать (кроме аварийных случаев) машин, станков и механизмов, работа на которых не поручена тебе администрацией твоего цеха.

. В случае травмирования или недомогания прекратить работу, известить об этом мастера и обратиться в медпункт.

Ниже приведены специальные требования безопасности.

Перед началом работы:

. Привести в порядок свою рабочую одежду: застегнуть или обхватить широкой резинкой обшлага рукавов; заправить одежду так, чтобы не было развевающихся концов одежды: убрать концы галстука, косынки или платка; надеть плотно облегающий головной убор и подобрать под него волосы.

. Надеть рабочую обувь. Работа в легкой обуви (тапочках, сандалиях, босоножках) запрещается ввиду возможности ранения ног острой и горячей металлической стружкой.

. Внимательно осмотреть рабочее место, привести его в порядок, убрать все загромождающие и мешающие работе предметы. Инструмент, приспособления, необходимый материал и детали для работы расположить в удобном и безопасном для пользования порядке. Убедиться в исправности рабочего инструмента и приспособлений.

. Проверить, чтобы рабочее место было достаточно освещено и свет не слепил глаза.

. Если необходимо пользоваться переносной электрической лампой, проверить наличие на лампе защитной сетки, исправности шнура и изоляционной резиновой трубки. Напряжение переносных электрических светильников не должно превышать 36 В, что необходимо проверить по надписям на щитках и токоприемниках.

. Убедиться, что на рабочем месте пол в полной исправности, без выбоин, без скользких поверхностей и т. п., что вблизи нет оголенных электропроводов и все опасные места ограждены.

. При работе с талями или тельферами проверить их исправность, приподнять груз на небольшую высоту и убедиться в надежности тормозов, стропа и цепи.

. При подъеме и перемещении тяжелых грузов сигналы крановщику должен подавать только один человек.

. Строповка (зачаливание) груза должна быть надежной, чалками (канатами или тросами) соответствующей прочности.

. Перед установкой крупногабаритных деталей на плиту или на сборочный стол заранее подбирать установочные и крепежные приспособления (подставки, мерные прокладки, угольники, домкраты, прижимные планки, болты и т. д.).

. При установке тяжелых деталей выбирать такое положение, которое позволяет обрабатывать ее с одной или с меньшим числом установок.

. Заранее выбрать схему и метод обработки, учесть удобство смены инструмента и производства замеров.

Во время работы:

. При заточке инструмента на шлифовальных кругах обязательно надеть защитные очки (если при круге нет защитного экрана). Если имеется защитный экран, то не отодвигать его в сторону, а использовать для собственной безопасности. Проверить, хорошо ли установлен подручник, подвести его возможно ближе к шлифовальному кругу, на расстояние 3-4 мм. При заточке стоять не против круга, а в полуоборот к нему.

. Следить за исправностью ограждений вращающихся частей станков, на которых приходится работать.

. Не удалять стружку руками, а пользоваться проволочным крючком.

. Во всех инструментальных цехах используется сжатый воздух давлением от 4 до 8 ат. При таком давлении струя воздуха представляет большую опасность. Поэтому сжатым воздухом надлежит пользоваться с большой осторожностью, чтобы его струя не попала случайно в лицо и уши пользующегося им или работающего рядом.

Заключение

В нашем веке, веке информационных технологий и бесконечных новинок радиоэлектронной аппаратуры, важны все их компоненты, в том числе и конденсаторы переменной ёмкости (подстроечные). Основная функция конденсатора хранение электрического заряда, т.е. его можно использовать в качестве элемента памяти <http://ru.wikipedia.org/wiki/%D0%9A%D0%BE%D0%BC%D0%BF%D1%8C%D1%8E%D1%82%D0%B5%D1%80%D0%BD%D0%B0%D1%8F_%D0%BF%D0%B0%D0%BC%D1%8F%D1%82%D1%8C> или устройства хранения электрической энергии.

Конденсаторы (совместно с катушками индуктивности <http://ru.wikipedia.org/wiki/%D0%9A%D0%B0%D1%82%D1%83%D1%88%D0%BA%D0%B0_%D0%B8%D0%BD%D0%B4%D1%83%D0%BA%D1%82%D0%B8%D0%B2%D0%BD%D0%BE%D1%81%D1%82%D0%B8> и/или резисторами <http://ru.wikipedia.org/wiki/%D0%A0%D0%B5%D0%B7%D0%B8%D1%81%D1%82%D0%BE%D1%80>) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров <http://ru.wikipedia.org/wiki/%D0%A4%D0%B8%D0%BB%D1%8C%D1%82%D1%80_(%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BD%D0%B8%D0%BA%D0%B0)>, цепей обратной связи <http://ru.wikipedia.org/wiki/%D0%9E%D0%B1%D1%80%D0%B0%D1%82%D0%BD%D0%B0%D1%8F_%D1%81%D0%B2%D1%8F%D0%B7%D1%8C>, колебательных контуров <http://ru.wikipedia.org/wiki/%D0%9A%D0%BE%D0%BB%D0%B5%D0%B1%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9_%D0%BA%D0%BE%D0%BD%D1%82%D1%83%D1%80> и т. п.

В промышленной электротехнике конденсаторы используются для компенсации <http://ru.wikipedia.org/wiki/%D0%9A%D0%BE%D0%BC%D0%BF%D0%B5%D0%BD%D1%81%D0%B8%D1%80%D1%83%D1%8E%D1%89%D0%B8%D0%B5_%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%B0> реактивной мощности <http://ru.wikipedia.org/wiki/%D0%A0%D0%B5%D0%B0%D0%BA%D1%82%D0%B8%D0%B2%D0%BD%D0%B0%D1%8F_%D0%BC%D0%BE%D1%89%D0%BD%D0%BE%D1%81%D1%82%D1%8C> и в фильтрах высших гармоник <http://ru.wikipedia.org/wiki/%D0%93%D0%B0%D1%80%D0%BC%D0%BE%D0%BD%D0%B8%D0%BA%D0%B0>.

Чаще всего конденсаторы переменной ёмкости (подстроечные) применяются в радиоэлектронике в измерительных приборах, настроечной аппаратуры.

В настоящее время популярность конденсаторов возросла в качестве хранения энергии, батареи для машин, в качестве примера можно привести ё мобиль, в котором используются конденсаторы.

Всё вышесказанное полностью доказывает, что конденсаторы несомненно важны в современной радиоэлектроники и дальнейшее её развитие пока невозможно без них.

контролёр конденсатор ёмкость

Список источников

контроль конденсатор ёмкость

1. Белинский В.Т. и др. Практическое пособие по учебному конструированию РЭА. - К.: Вища школа, 1992.

. Волгов В.А. Детали и узлы РЭА - М.: Энергия. 1977.- 656с.

. Гусев В.П. Производство радиоаппаратуры. Издательство:”Высшая школа”, 1973.г.

. Дэммер Дж. В.А. и Норденберг Г.М. Конденсаторы постоянной и переменной емкости. - М.-Л.: ГосЭнергоИздат, 1963, 315 с.

. Ярошина Г.В. Радиоэлектронная аппаратура и приборы: Монтаж и регулировка. Издательский центр “академия”, 2004г.
