Правила электробезопасности
Министерство
образования и науки, молодежи и спорта Украины
Национальный
университет кораблестроения им. адмирала Макарова
Реферат
на тему:
«ПРАВИЛА
ЭЛЕКТРОБЕЗОПАСНОСТИ»
Преподаватель
Маркина Л.Н.
Магистрант 5271 м
Кривая М.С.
Миколаїв
2011
Содержание:
Введение
1. Действие
электрического тока на организм человека
<#"534730.files/image001.gif">
Рис.
1. Двухфазное включение в цепь тока
Возможны
два варианта таких прикосновений с разной степенью опасности. Первый, наиболее
опасный,- одновременное прикосновение к двум линейным проводам и второй, менее
опасный (таких случаев больше) - прикосновение к одной фазе (рис. 1, 2).

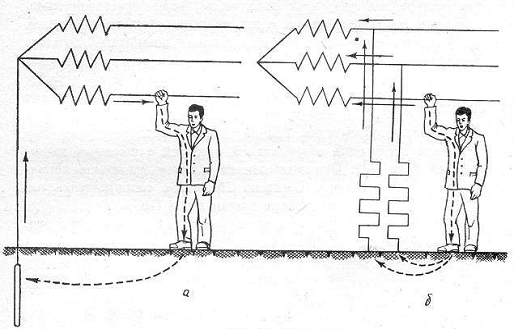

Рис.
2. Однофазное включение в цепь тока: а) с заземленной нейтралью; б) с
изолированной нейтралью
2. Воздействие электрического
тока на организм человека <http://www.diagram.com.ua/list/elektriku/elektriku027.shtml>
Различают два типа поражения электричеством:
электрический удар (шок), поражающий весь
организм, который не вызывает ожогов, но приводит к параличу сердца или
дыхания, а часто к тому и другому одновременно;
электрическая травма - поражение током внешних
частей тела: ожоги, металлизация кожи, электрические знаки.
Кроме поражения электрическим током, вызванным
прямым контактом с токоведущим элементом, возможно так называемое поражение
прикосновения, возникающее при контакте человека с заземленной установкой, в
которой возникло напряжение на корпус. В этом случае на человека действует не
электрический ток как таковой, а напряжение, возникающее из-за разности
потенциалов между опорными точками под его ногами и руками, имеющими контакт с
корпусом электроустановки. Если заземление оборвано или имеет слишком большое
сопротивление, то напряжение прикосновения может быть опасным. Степень
поражения электрическим током зависит от следующих показателей и параметров: от
величины и рода тока, протекающего через тело человека; от продолжительности
его воздействия; от психического и физического состояния человека в момент
поражения; от пути, по которому проходит ток в организме. Наиболее опасно,
когда путь большей части тока проходит через сердце (от одной руки к другой или
от рук к ногам), а ток при этом является переменным.
Уже говорилось, что электрический ток
характеризуется тремя параметрами: напряжением, силой и частотой. Для
человеческого организма опасно не напряжение, а именно сила тока: если при силе
в 0,6 мА человек только начинает ощущать переменный ток, то при силе в 12-15 мА
он может выдержать его в течение не более 10 секунд и, хотя будет испытывать
сильную боль в пальцах и кистях, освободиться от контакта с токоведущими
элементами способен самостоятельно; при поражении током силой в 20-25 мА
человек испытывает очень сильную боль и паралич рук, поэтому освободиться от
его воздействия самостоятельно не может; сила тока в 50-80 мА вызывает паралич
дыхания; а уже в 90-100 мА приводит к параличу сердца и смерти.
Если рассматривать степень опасности переменного
тока в зависимости от его частоты, то здесь наблюдается следующая
закономерность: чем выше частота тока, тем опаснее он для человека (наиболее
опасна частота переменного тока 50-60 Гц). Дело в том, что при увеличении
частоты тока по поверхности тела начинают распространяться поверхностные токи,
сильно нагревающие кожу, поэтому поражение высокочастотным током обычно
приводит к ожогам, но не к электрическому удару. Меньшей чувствительностью
человек обладает к действию постоянного тока: его он начинает ощущать при 12-15
мА, а паралич дыхания наступает только при 90-110 мА. Как мы уже отметили,
человеческое тело обладает сопротивлением, которое измеряется в омах (Ом). При
одном и том же напряжении сила тока будет тем больше, чем меньше сопротивление
токоведущего проводника. Сопротивление сухой и неповрежденной кожи (ее рогового
слоя) может достигать 40 000-100 000 Ом.
Физические, физиологические и психологические
процессы, происходящие в организме (повышенное потоотделение, опьянение,
нервное возбуждение, переутомление), резко - до 800-1000 Ом - уменьшают
сопротивление тела человека. К тому же роговой слой кожи имеет очень
незначительную толщину - 0,05-0,2 мм - и легко пробивается напряжением 250 В.
При этом сопротивление уменьшается в 100 раз и падает тем скорее, чем
продолжительнее воздействие тока на тело человека. Это объясняет тот факт, что
даже небольшое напряжение может вызвать поражение электрическим током: при
сопротивлении тела человека в 700 Ом опасным будет напряжение всего в 35 В, и
при работе с таким напряжением необходимо применять изолирующие защитные
средства - резиновые перчатки или инструмент с изолированными ручками.
3. Варианты оказания помощи
пострадавшему от электрического тока
<http://www.diagram.com.ua/list/elektriku/elektriku317.shtml>
Рассмотрим некоторые случаи, когда требуется
оказать помощь пострадавшему от электрического тока.
Случай 1. У пострадавшего отсутствуют дыхание и
пульс, то немедленно нужно приступить к его оживлению путем искусственного
дыхания и наружного массажа сердца.
Случай 2. Пострадавший дышит редко и судорожно,
но у него прощупываемся пульс - начать делать искусственное дыхание.
Случай 3. Пострадавший в сознании с устойчивым
дыханием и пульсом - нужно его уложить на одежду или другую подстилку,
расстегнуть одежду, стесняющую дыхание, дать приток свежего воздуха, согреть
при охлаждении и дать прохладу в жару.
Случай 4. Пострадавший находится в
бессознательном состоянии при наличии дыхания и пульса - наблюдать за его
дыханием; в случае нарушения дыхания при западении языка выдвинуть нижнюю
челюсть вперед и поддерживать ее в таком состоянии до прекращения западения
языка.
По электробезопасности особое место занимают
переносные бытовые машины, нагреватели, электроинструменты и переносные
светильники, в которых широко используются все три способа электрозащиты.
4. Меры безопасности при
пользовании бытовыми электроприборами и инструментом
<http://www.diagram.com.ua/list/elektriku/elektriku104.shtml>
По способу защиты человека от поражения
электрическим током электрические изделия подразделяются на 5 классов: 0, 0I,
I, II, III.
К классу 0 относят изделия, которые имеют
рабочую изоляцию без элементов заземления или другой защиты от поражения
электрическим током.
К классу 0I - изделия, имеющие рабочую изоляцию,
элемент для заземления и провод без заземляющей жилы для присоединения к
источнику питания.
К классу I - изделия, имеющие рабочую изоляцию и
элемент для заземления Если у изделия класса 1 есть провод для присоединения к
источнику питания, он должен иметь заземляющую жилу и вилку с заземляющим
контактом для включения в розетку с дополнительным гнездом.
К классу II - изделия, имеющие двойную изоляцию
или усиленную изоляцию без элементов для заземления.
К классу III - изделия, не имеющие ни
внутренних, ни внешних электрических цепей с напряжением выше 42 В.
Большинство бытовых электроприборов - класса 0 и
01, в силу чего их заземление не предусмотрено. С точки зрения
электробезопасности они должны иметь ограниченное применение. Из всех классов
защиты, обеспечивающих безопасность использования электроприборов, предпочтение
следует отдать классу II. Металлические корпуса электроприемников в помещениях
с повышенной опасностью, особо опасных и в наружных установках должны быть
занулены, за исключением электроприемников с двойной изоляцией.
Переносные электроприемники зануляются
специальной жилой (третьей для электроприемников однофазного тока),
расположенной в одной оболочке с фазными жилами переносного провода и
присоединяемой к корпусу электроприемника и специальному контакту вилки
втычного соединения. Сечение этой жилы должно быть равно сечению фазных
проводов. Жилы проводов и кабелей, используемые для зануления переносных
электроприемников, должны быть медными, гибкими, сечением не менее 0,75 мм2.
Отличительный знак II класса защиты - «квадрат в
квадрате» на заводской табличке или корпусе машины.
Классы защиты электрифицированного инструмента:-
машины с изоляцией всех деталей, находящихся под напряжением, и штепсельными
вилками, имеющими заземляющий контакт;- машины, у которых все детали,
находящиеся под напряжением, имеют двойную или усиленную изоляцию;- машины на
номинальное напряжение не выше 42 В, у которых ни внутренние, ни внешние цепи
не находятся под другим напряжением.
Возможность применения электроинструмента
ограничена в зависимости от категории помещений по степени электробезопасности.
Так, в помещениях без повышенной опасности:класс - применение допустимо только
с использованием средств индивидуальной защиты;и III классы - применение
возможно без использования средств индивидуальной защиты.
В помещениях с повышенной опасностью и вне
помещений:класс - применение недопустимо;и III классы - применение возможно без
использования средств индивидуальной защиты.
Исключение составляет использование
электроинструмента II класса при производстве строительно-монтажных работ с
применением средств индивидуальной защиты.
В особо опасных условиях (колодцы и т. п.)
применение электроинструмента I и II классов недопустимо, III класса - возможно
без использования средств индивидуальной защиты. Исключение - использование
электроинструмента III класса при производстве строительно-монтажных работ с
применением средств индивидуальной защиты.
Переносная лампа должна быть электробезопасна.
Ее патрон укрепляется в специальной рукоятке из прочного электроизоляционного
влагоустойчивого материала. Лампа должна быть закрыта стеклянным колпаком и
предохранительной сеткой. Для переносной лампы применяют шланговые провода с
двойной изоляцией (провода изолированы друг от друга, имеют общую
дополнительную изоляцию от окружающей среды).
При производстве работ в помещениях без
повышенной опасности используются переносные лампы на напряжение 220 В. В
помещениях с повышенной опасностью и в особо опасных помещениях применяют
ручные электрические светильники с напряжением менее 42 В.
Работать в особо неблагоприятных условиях можно
с использованием светильников напряжением не выше 12 В.
