Нормирование точности. Допуски и посадки
Нормирование
точности.
Допуски и посадки
Задача №1
Дано: Ø77
, для
номинального размера построить расположение полей допусков трех видов
соединений.
Определить и указать на схеме
значение предельных отклонений размеров, зазоров и натягов. Определить:
допуски, посадки и в каких пределах может находиться действительный размер
годной детали.
Решение:
).Ø77 Н8
ES=+0,046 мм
EI=0
мм
Ø77 d7
es= -0,100 мм
ei= -0,130 мм
Предельные размеры:
Допуск:
Посадка с зазором
Зазор:
Действительные размеры годной
детали:
для отверстия от Ø77,046 до Ø77,0 мм
для вала от Ø76,900 до Ø76,870 мм

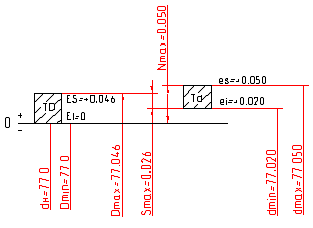

).Ø77
Н8
ES=+0,046 мм
EI=0 мм
Ø77
n7 es= +0,050 мм
ei= +0,020 мм
деталь натяг зазор
допуск посадка
Предельные размеры:
Допуск:
Посадка переходная
Действительные размеры годной
детали:
для отверстия от Ø77,046 до Ø77,0 мм
для вала от Ø77,020 до Ø77,050 мм
).Ø77 Н8 ES=+0,046 мм
EI=0 мм
Ø77
s7 es= +0,089 мм
ei= +0,059 мм
Предельные размеры:
Допуск:
Посадка с натягом
Натяг:
Действительные размеры годной
детали:
для отверстия от Ø77,046 до Ø77,0 мм
для вала от Ø77,059 до Ø77,089 мм
Задача №2
Дано: вид шпоночного соединения -С
(свободное), диаметр вала Ø77
). Выбираем размеры призматической
шпонки:
х 14 , интервал длины от 63 до 250
мм
9 мм глубина паза на валу
5,4 мм глубина паза во втулке
). Выбираем поля допусков для шпонки
и для пазов зависимости от характера шпоночного соединения:
для шпонки - 22h9 х 14h11 х 100h14
ширина шпоночного паза на валу -
22H9
ширина паза во втулке - 22D10

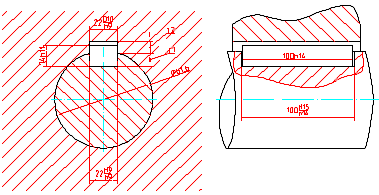

). Эскиз шпоночного соединения
4). Схема расположения полей
допусков шпоночного соединения
). Условное обозначение шпонки:
Задача №3
Дано: шлицевое соединение 6х11х14,
закалена втулка.
1). Принимаем способ центрирования шлицевого
соединения- центрирование по внутреннему диаметру втулки d.
2). Находим из таблицы ширину зуба - b=
3 мм.
). Находим из таблицы рекомендуемые поля
допусков и посадки для размеров шлицевого соединения:
Для размера d = 11
Для размера b= 3
). Эскиз шлицевого соединения:
5). Схема расположения полей
допусков шлицевого соединения
). Условное обозначение шлицевого соединения
d - 6 x 11 x 14 x 3
