Проектирование узорообразующего диска
Узорообразующие диски дают возможность
осуществлять индивидуальный отбор игл в любой желаемой последовательности. Это
позволяет вырабатывать на круглотрикотажной машине разнообразные жаккардовые и
прессовые рисунки.
Преимуществом узорообразующих дисков является
простота конструкции. Кроме того, они не требуют игл с пятками разной длины или
пяток, расположенных на разном уровне. При применении узорообразующих дисков
для отбора игл высота цилиндра машины получается наименьшей. Обладая
незначительными габаритами по сравнению с другими отбирающими устройствами,
диски позволяют устанавливать в машине большее число вяжущих систем.
Каждый отдельный узорообразующий диск
монтируется всегда наклонно к плоскости , проходящей через диаметр цилиндра
машины. Работая в машине, он может иметь принудительное и свободное вращение. В
случае принудительного вращения ось диска связывают с цилиндром зубчатой
передачей. Наиболее прост по конструкции свободно вращающийся узорообразующий

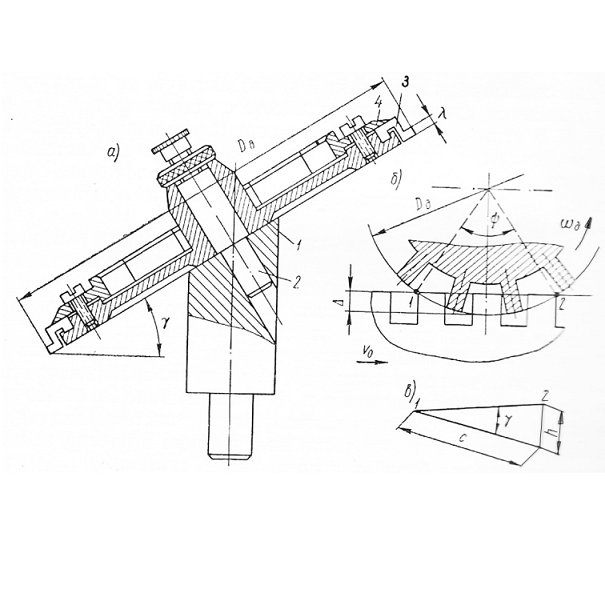

диск 1 (рис.1,а). Такой диск для получения вращения вокруг оси 2 имеет по
периферии зубья прямолинейного профиля. Так как устанавливается наклонно, то и
зубья у него должны быть нарезаны под тем же наклоном к его оси. Вращение диск
получает, вступая в зацепление зубьями с пятками игл.
Между зубьями диска могут быть вставлены имеющие
вид пластинок сухарики 3, прижимающиеся к диску крышками 4. При вращении диска
сухарики подходят снизу под пятки игл и поднимают их на определенную высоту.
Высота подъема игл сухариками зависит от угла γ
наклона
диска , его диаметр
, а также от
рабочей высоты λ сухарика,
вставленного между зубьями. Сухарики разной высоты поднимают иглу на полное или
неполное заключение. При неполном заключении, когда игла взаимодействует с
более низким сухариком, на игле образуется прессовая петля. Если же сухарика
между зубьями нет, игла проходит мимо диска без подъема.
В некоторых машинах узорообразующие диски
работают совместно с подъемными клиньями игольных замков. Например, клинья
могут поднимать иглы на неполное заключение, а сухарики диска - осуществлять
дополнительный подъём игл, необходимый для образования нормальной петли. Первый
случай работы клиньев с узорообразующими дисками характерен для выработки
прессовых узоров, а второй - жаккардовых переплетений.
Недостатком узорообразующих дисков является
сравнительно незначительный раппорт образуемых рисунков, а также спиральное
восхождение их на готовом полотне, что особенно нежелательно при выработке
полурегулярных изделий. У готового полурегулярного изделия спиральное
расположение рисунка вызывает вид неправильного раскроя. Отмеченный недостаток
может быть ликвидирован применением узорообразующих дисков с управляемыми сухариками.
В таких дисках после каждого их поворота сухарики могут устанавливаться вновь в
три различных положения (полное, неполное заключение и выключение). Этим может
быть увеличен раппорт вырабатываемого рисунка на всю ширину полотна.
Рассмотрим взаимодействие с пятками игл зубьев
прямолинейного очертания свободно вращающегося узорообразующего диска,
наклоненного под углом γ к
горизонтали. Примем, что плоскость зуба лежит в плоскости диска. Тогда, если
рассечь плоскостью диска цилиндр машины, в сечении получим эллипс.
Так как цилиндр по сравнению имеет большой
диаметр, то дугу эллипса, соответствующую участку взаимодействия цилиндра с
диском, в первом приближении можно заменить прямой линией, а пятки игл
выступающие из цилиндра, рассматривать как рейку с зубьями прямоугольного
профиля (рис.1,б).
При продвижении пяток игл по горизонтали
(рис.1,в) на какое-либо расстояние
(1)
Угол поворота узора диска
, (2)
где
Так как диск наклонен под углом γ
к
горизонтали, то соотношение между его угловой
скоростью
и линейной
скоростью цилиндра
имеет вид
(3)
где
-
число игл в цилиндре,
- число зубьев
диска,
- диаметр
цилиндра.
Число зубьев
диска
следует выбирать таким, чтобы на машине можно было получать квадратные раппорты
, дающие наиболее эффективные рисунки. Но при этом число игл машины
не должно быть кратно числу зубьев . В противном
случае, один и тот же зуб диска всегда будет взаимодействовать с определенной
иглой. В результате на вырабатываемом полотне вместо рисунка необходимо
выполнение условия
где
-
целое число оборотов диска за один оборот цилиндра,
- число игл
цилиндра, оставшееся после целых оборотов диска.
Наличие остатка и
обеспечивает получение на полотне рисунка.
Пусть b = -
ширина, равная высоте Н квадратного раппорта. Для того чтобы рисунок на полотне
повторялся по его ширине целое число раз, на
b должно делиться без остатка как количество игл ,
так и число зубьев . Лучше всего, если
будет
наибольшим делителем чисел и
С другой стороны, если раппорт квадратный, то
(5)
где
-число
систем машины. Поэтому , если наметить ширину раппорта
как
некоторый делитель, на который делится без остатка количество игл ,
то из зависимости можно найти число зубьев
(6)
При выработке многоцветных жаккардовых
переплетений один ряд раппорта образуется несколькими дисками, установленными у
смежных систем, заправленных нитями разных цветов. В этом случае в выражениях
(5) и (6) число систем должно быть
разделено на количество цветов жаккарда.
Число зубьев диска, обеспечивающее получение
одного раппорта шириной , образует его
секцию. Количество ж секций диска зависит от принятого числа его зубьев
(7)
Чем больше секций в диске, тем значительнее его
рисунчатые возможности, так как высота раппорта
(8)
Сухарики, вставленные между зубьями диска,
начинают взаимодействовать с пятками игл (рис.1, б) в точке 1 и заканчивают в
точке 2. За это время игла в пазу цилиндра поднимается на высоту h
(рис.1,в). От этой высоты зависит угол γ наклона
диска.
Пусть с - проекция диска 1-2 на горизонтальную
ось, соответствующая выражению (1). Тогда , как это следует из рисунка 1,в
(9)
В свою очередь, если учесть кривизну цилиндра,
можно найти, что
(10)
где
-
максимальная длина контакта между сухариками диска и пяткой иглы.
Так как диск наклонен к горизонту под углом γ,
шаг
между его зубьями
где T-
игольный шаг машины.
Отсюда следует, что диаметр диска
(12)
Определив диаметр диска, необходимо толщину его
отдельных зубьев подобрать такой, чтобы при взаимодействии какого-либо зуба с
пятками игл остальные зубья проходили между пятками свободно. Заметим, что для
работы с узорообразующими дисками более пригодны проволочные иглы,
2взаимодействуют с зубьями прямоугольного очертания диска, позволяя их делать
большей толщины. Угол поворота ψ диска
в процессе его взаимодействия с пяткой какой-либо иглы находим по размеру с
(10).
Согласно выражению (1), время
(13)
Тогда на основании (2),
Пример. Однофонтурная машина имеет 1224 иглы и
12 вяжущих систем. Требуется найти число зубьев z
ее узорообразующего диска, предназначенного для получения прессовых рисунков.
. Раскладываем число игл m
на простые сомножители:
=2
Взяв любое сочетание полученных сомножителей,
найдем одну из возможных ширин раппорта. Пусть, например, ширина раппорта
рисунка b=
.
Тогда число зубьев диска
Такое число зубьев приемлемо, так как оно не
кратно числу игл m, имеющихся
в машине.
. Количество секций диска
. Высота раппорта
Получаем квадратный раппорт.
Новые направления в проектировании
индивидуального отбора игл на трикотажных машинах
). применением игл с пятками разной длины и
клиньев игольных замков разной толщины;
). применение игл или толкателей с несколькими
пятками и выключающихся клиньев;
). сбавочниками и прибавочниками;
). при помощи толкателей , устанавливаемых под
иглами и получающих импульс для отбора игл от барабанов со штифтами,
перфорированных стальных лент (фильм-аппаратов) и т.п.;
). наклонными колесами со вставными сухариками,
называемыми узорообразующими дисками.
Первые два способа обеспечивают групповой отбор
игл, предварительно расставленных в определенном порядке в пазах игольницы.
Барабаны со штифтами, перфорированные ленты и
узорообразующие колеса дают возможность осуществлять индивидуальный отбор игл.
Этим обуславливается получение трикотажной машиной различных рисунчатых
переплетений. Желательно, чтобы механизмы индивидуального отбора игл
обеспечивали на вырабатываемом трикотаже максимально возможный раппорт рисунка,
под которым понимают число неповторяющихся рядов вязки рисунчатого полотна.
Барабаны со штифтами и перфорированные ленты устанавливают
главным образом в двухфонтурных круглотрикотажных машинах. Их также используют
в чулочных автоматах, вырабатывающих мужские носки, для получения различных
рисунчатых эффектов.
Узорообразующие диски нашли распространение в
круглотрикотажных машинах с вращающимся цилиндром как двухфонтурных, так и
однофонтурных.
