Понятие САЗПР, ее цель и объект автоматизации

Оглавление

ВВЕДНИЕ

. Понятие САЗПР, ее цель, и объект автоматизации

. Концептуальные положения создания САЗПР

. Общая технологическая схема выполнения работ при землеустроительном проектировании

. Процесс создания электронной карты в программе ГИС «ИнГео»

.1 Открытие растра

.2 Создание новой территории

.3 Создание нового проекта

.4 Создание растровой карты

.5 Создание векторной карты

.6 Создание слоев

.7 Установление топологических отношений

.8 Создание объекта

.9 Создание макета печати

ЗАКЛЮЧЕНИЕ

Библиографический список

ВВЕДНИЕ

Землеустроительное проектирование - важнейшая стадия землеустроительного процесса. Основная его цель заключается в наведении порядка в использовании земли, в обеспечении предоставления и изъятия земель и в организации их рационального использования и охраны.

Переход к многообразным формам землевладения, землепользования и хозяйствования, повсеместное перераспределение земель, реорганизация сельскохозяйственных предприятий, широкое использование правового и экономического механизмов регулирования земельных отношений привели к значительному увеличению объемов землеустроительных работ, резкому повышению информационной составляющей землеустройства и объективной необходимости ее качественного совершенствования.

Добиться роста производительности труда и повысить качество проектно-изыскательских работ в землеустройстве вполне возможно на основе новых информационных технологий, организации землеустроительных работ с использованием компьютерной техники и современного программного обеспечения. Эти технологии позволяют в отличии от традиционных методов, базирующихся на интуиции и опыте проектировщика и экспертных оценках, получать комплексное решение задач планирования, учета, анализа и проектирования на качественно новом уровне. Современная компьютерная техника способствует не только более качественному решению технико-экономических задач, но позволяет свободно использовать экономико-математические методы и модели в процессе прогнозирования, планирования и проектирования мероприятий по организации эффективного использования и комплексной охраны земельных ресурсов.

Применение средств автоматизации и компьютерных технологий, использование разнообразных программных продуктов стало сегодня нормой в научных исследованиях и производстве.

1. Понятие САЗПР, ее цель, и объект автоматизации

САЗПР - это организационно-техническая система, состоящая из комплекса средств автоматизации проектирования, взаимоувязанного с подразделениями проектной организации, и выполняющая проектирование в автоматизированном режиме на ЭВМ.

САЗПР предназначена для сокращения сроков, уменьшения трудоемкости, повышения производительности и улучшения качества проектно-изыскательских работ в землеустройстве за счет автоматизации производственных процессов, использования методов многовариантного проектирования на основе моделирования, решения оптимизационных задач, типизации и унификации проектных решений и средств проектирования.

В проектных землеустроительных организациях САЗПР может реализовываться на базе персональных ЭВМ или их локальных сетей и набора необходимых периферийных устройств (дигитайзеров, плоттеров, сканеров и др.).

Основная цель САЗПР заключается в решении вопросов организации рационального использования и охраны земель на качественно более высоком уровне, с применением таких технологий получения, обработки и оптимизации информации, которые позволяют повысить оперативность, улучшить качество и снизить трудоемкость принимаемых решений за счет автоматизации процессов проектирования.

Объектом автоматизации являются процессы землеустроительного проектирования, сбора, обработки и накопления данных, обоснования проектных решений, формирования проектной документации.

2. Концептуальные положения создания САЗПР

·      Концепция комплексности решения. Рассматривая проблему создания системы автоматизированного землеустроительного проектирования с системных позиций, мы исходим из того, что все задачи землеустройства взаимосвязаны, поэтому они должны быть объединены в технологический процесс с жестко формализованными связями и отношениями.

·        Принцип системности заключается в комплексном анализе объектов проектирования, на основе которого должна быть проведена полная структуризация процесса проектирования с единых позиций, что позволяет организовать сквозной цикл проектирования, находить рациональное распределение функций между подразделениями, а также решать вопросы, регламентирующие режим подготовки, оформления, прохождения и выпуска технической документации в условиях землеустроительного производства. В основе данной концепции лежит исследование системы автоматизированного проектирования, направленное на поиск механизмов целостности всей системы, выделение составных элементов и выявление связей между ними.

·        Принцип совершенствования и непрерывного развития предполагает модернизацию сложившихся методов и приемов землеустроительного проектирования в соответствии с новыми возможностями и подходами. При разработке САЗПР должна обеспечиваться совместимость ручного и автоматизированного режимов проектирования.

·        Принцип единства информационной базы требует накопления информации, единообразно характеризующей объекты проектирования. Во всех САЗПР должны использовать термины, символы, условные обозначения и способы представления информации в соответствии с нормативными документами.

·        Концепция инвариантности заключается в том, что каждый элемент системы должен иметь возможность функционировать как в рамках системы, так и вне ее, обеспечивая эффективные решения в различных условиях его использования. Такой подход позволяет существенно повысить гибкость системы и расширить сферу ее применения.

·        Принцип согласованности пропускных способностей предполагает использование всех ресурсов системы с учетом объемно-временных характеристик программных и технических средств и производительности труда персонала, а также согласованность в работе технических средств САЗПР и других систем.

·        Принцип оперативности взаимодействия требует учета человеко-машинного характера системы, возможности коллективного доступа к ней, создания контролируемой системы, ее защиты от несанкционированного доступа.

·        Концепция разбиения и локальной оптимизации. Система автоматизированного проектирования структурно может быть представлена как совокупность подсистем, обеспечивающих автоматизацию процессов:

подготовки, ввода и хранения исходной информации;

обмена информацией между задачами;

моделирования;

решения проектной задачи и сопряженных с ней задач;

определения стоимостных и нормативных характеристик;

интерпретации полученных результатов;

графического отображения входных и выходных данных;

оценки полученного варианта проекта и др.

Каждая подсистема САЗПР предназначена для решения достаточно сложных задач. Применение концепции разбиения позволяет свести их к решению более простых задач с учетом взаимосвязей между ними. Принцип локальной оптимизации дает возможность улучшать параметры решения в рамках каждой простой задачи и в итоге всей задачи в целом.

· Концепция абстрагирования. При создании САЗПР большую роль играет диапазон конкретных требований и внешних условий, в пределах которого она может работать, то есть ее универсальность и независимость от особенностей и ограничений исходной информации, конфигурации технических средств, жестко определенных входных и выходных форм. Одно из средств достижения этой цели - применение принципа абстрагирования; суть его в том, что для каждой решаемой задачи разрабатываются формальные математические модели, отражающие все значимые связи, отношения и основные ограничения, и специальный математический аппарат, также основанный на фиксированной логике и позволяющий пользователю абстрагироваться от конкретных требований.

Одним из средств абстрагирования является генерализация исследуемых объектов и явлений - отбрасывание несущественных факторов, обобщение количественных и качественных характеристик объектов, их интеграция и получение значимых оценок по основным направлениям ведения сельскохозяйственного производства.

·      Концепция модульности. Любой элемент САЗПР можно представить в виде совокупности блоков, имеющих законченный характер и обеспечивающих выполнение отдельно взятой функции системы. Все блоки являются независимыми с точки зрения их программной реализации, но объединенными между собой последовательностью функционирования и способами обмена информацией. Каждый из них может быть представлен совокупностью модулей, связанных управляющей программой и ориентированных на решение как часто встречающихся примитивов, так и логически законченных подзадач.

·        Концепция повторяемости. Сущность ее заключается в возможности многократного использования одних и тех же данных при работе различных элементов системы в разное время и в использовании накопленного опыта проектирования, нормирования и оценки.

·        Концепция развивающихся стандартов. При проектировании используют различные ограничения и допуски, регламентируемые многочисленными нормативными актами и документами; некоторые из них меняются в заданном диапазоне в зависимости от различных внешних условий. При создании системы автоматизированного проектирования нормативную базу следует рассматривать не как нечто постоянное и неизменное, а как динамически меняющуюся в зависимости от реальных условий.

·        Концепция оценочности вариантов. Элемент Еn предназначен для управления, решения и анализа результатов решения задачи землеустройства. Каждый элемент системы является замкнутым и состоит из трех подсистем, обеспечивающих на уровне подзадач оптимизацию решаемой задачи в соответствии с концепцией разбиения и локальной оптимизации.

·        Концепция интерактивности. Ее сущность заключается в рациональном распределении функций между персоналом и системой автоматизированного проектирования, в организации наиболее эффективного диалога между ними. Получение варранта проекта, соответствующего заданным условиям, является творческим процессом, эту задачу невозможно полностью переложить на ЭВМ. Поэтому возникает необходимость в организации оптимального взаимодействия человека и машины. Разрабатываемая автоматизированная система должна быть приспособлена к проектировщику, выполняющему функции ее пользователя, и обеспечивать ему гибкую и оперативную связь с ЭВМ, позволяя своевременно влиять на ход решения задачи.

·        Концепция эвристичности. Любая интерактивная система тем лучше, чем проще в ней диалог между пользователем и ЭВМ. Концепция эвристичности реализуется при возникновении ситуации, когда необходимо принять решение, которое ранее не было формализовано и введено в программные блоки системы. Она сводится к тому, что программа расчетного элемента системы передает управление рассматриваемому элементу, который пытается смоделировать необходимое решение. За проектировщиком остается право согласиться на предложенное решение, откорректировать его, забраковать или изменить ход решения задачи, выбрав альтернативную цепочку управления. Использование так называемого искусственного интеллекта в автоматизированных системах, предназначенных для целей землеустройства, основывается на базе знаний и комплексах различных программ. База знаний создается с учетом опыта землеустроителя-проектировщика. В ней накапливаются информация, знания о предмете и деятельности проектировщика, формируются правила, выводы и знания об организации данных в системе и правила манипулирования ими.

Комплекс эвристических программ моделирует одну из творческих функций, основываясь на опыте землеустроителя-проектировщика эвристических приемах. Эвристический подход не требует точного, однозначного и полного математического описания. При разработке эвристических программ отпадает необходимость дифференциации процесса автоматизации на элементарные логические операции.

Комплекс программ экспертной системы позволяет выбирать из нескольких возможных эвристических решений одно.

Комплекс интерфейсных программ обеспечивает обработку информации из базы знаний, использование ее в эвристических и экспертных программах.

·      Концепция психофизиологических особенностей пользователя. Работа землеустроителя-проектировщика с автоматизированной системой землеустроительного проектирования заключается в ряде приближений, при которых непрерывно проверяется соответствие полученных результатов поставленным требованиям. Процесс проектирования при этом представляет собой структуру с обратной связью.

Цель концепции - описание деятельности пользователя в системе человек-машина, выявление ограничений, накладываемых комплектом электронно-вычислительных средств и системным программным обеспечением на деятельность человека, а также установление требований к выбору параметров аппаратуры.

При проектировании САЗПР необходимо учитывать антропометрические характеристики пользователя, определяющие рабочее пространство зоны досягаемости, показатели восприятия обработки информации человеком, показатели моторных действий, уровень обученности, физиологические и психологические потребности, индивидуальные качества.

·      Концепция открытости заключается в том, что любой элемент в процессе функционирования системы можно добавлять, изменять или снимать, и эти операции не должны отражаться на состоянии системы в целом или требовать ее перепроектирования.

·        Концепция надежности. Одним из основных показателей работы автоматизированной системы является надежность; ее параметры закладываются в процессе концептуальной обработки и физической реализации системы. Для этого необходимо решить вопросы, связанные с нормированием надежности каждого элемента; обеспечением требуемого уровня надежности, контрольной апробацией (тестированием) системы в различных режимах ее функционирования.

Определить действительные возможности и надежность разрабатываемой автоматизированной системы можно только в ходе экспериментальной апробации и опытно-производственной эксплуатации, после чего необходимо устранить все выявленные недостатки.

·      Концепция клиент-сервер. Архитектура клиент-сервер позволяет оптимально распределять вычислительные ресурсы сети, чтобы все группы пользователей могли использовать их совместно.

Предложенная общая концепция создания САЗПР, включающая различные частные концепции, позволяет рассматривать ее как единую кибернетическую систему, состоящую из организованного множества взаимодействующих и взаимосвязанных элементов, объединенных в единую логико-математическую систему, предназначенную для решения землеустроительных задач.

3 Общая технологическая схема выполнения работ при землеустроительном проектировании

                                                                       Нет           да

Плановый материал при землеустройстве может быть представлен штриховыми контурными планами, тематическими картами и схемами, а также аэро- и космическими фотоснимками. В зависимости от вида используемого планового материала и программных средств применяют различные технологии обработки и представления планового материала в цифровом формате.

Ввод графических данных может осуществляться с помощью сканеров и дигитайзеров, прочей информации - в режиме диалогового и пакетного вводов. Возможно также считывание информации любого типа с магнитных носителей электронных тахеометров, кассет стримера, дискет и т.д.

Исходную информацию, а также данные, полученные в результате ее обработки, удобнее хранить рассортированными по тематическим слоям в базах данных. При этом графические базы данных должны быть связаны с текстовыми таким образом, чтобы по любому изображению можно было легко найти соответствующую текстовую информацию, и наоборот.

Для работы в любой автоматизированной системе пользователь создает проект, который позволит корректно хранить и обрабатывать данные, относящиеся к определенному объекту, и управлять ими.

Изображение на исходном графическом материале практически всегда имеет какие-либо погрешности. В одних случаях их удается исключить полностью, а в других - частично. Для этой цели применяются специальные процедуры коррекции.

Для обработки фотоснимков необходимо, чтобы САЗПР осуществляла цифровое ортофототрансформирование. Метод коррекции выбирает пользователь. Довольно распространена ситуация, когда исходное изображение сканируется по частям. В этом случае возникает необходимость в объединении фрагментов в единое изображение с геометрической коррекцией, контролем и редактированием по линии сшивки. Более общей является проблема объединения нескольких карт со сводкой и редактированием изображения по рамкам.

Вся графическая информация должна распределятся по тематическим слоям ( например, топография и угодья; кадастровые границы; границы земель с ограничениями в их использовании; деградированные земли и т.д.)

Число, тематика и названия слоев должны определятся пользователем на этапе проектирования.

Слой - это совокупность однотипных (одной местности) пространственных объектов, относящихся к одной теме (классу объектов) в пределах некоторой территории и в системе координат, общей для набора слоев.

Необходимо, чтобы одному и тому же слою могли принадлежать точка, линия, полигон, внемасштабный условный знак и текст, а каждому из слоев при необходимости могли быть приписаны свои классификаторы типов точек, линий, полигонов, заливок, штриховок и условных знаков.

Точка - это объект, характеризуемый координатами и ассоциированными с ними атрибутами.

Узел - это начальная или конечная точка дуги в векторном представлении пространственных объектов типа линии или полигона, имеющая атрибуты и устанавливающая топологическую связь со всеми замыкающимися в ней дугами.

Линия - пространственный объект в векторном представлении, образованный последовательностью не менее двух точек с известными плановыми координатами.

Полигон - двухмерный объект в векторном представлении, образованный замкнутой последовательностью дуг или сегментов, идентифицируемый внутренней точкой и ассоциированными с ней значениями атрибутов.

Всегда целесообразно выделять базовый и вспомогательные слои. С базовым слоем в отличии от вспомогательных можно активно работать. Последние могут быть выведены на экран, но при этом недоступны для работы (например, для редактирования). Возможность работы со всеми слоями обеспечивает механизм отключения и включения временных слоев, а также переназначения базового слоя во временный и наоборот.

4. Процесс создания электронной карты в программе ГИС «ИнГео»

электронный карта землеустроительный проектирование

Сканирование - получение фотографического изображения планшетов карты (с помощью специальных фотографирующих устройств - сканеров) и ввод его в компьютер. Можно сканировать не планшеты, а аэроснимки и снимки, полученные с космических аппаратов.

Отсканированные изображения планшетов называются растровой картой. С ней можно делать всё то же, что и с бумажной картой, но только на экране компьютера.

Растровое изображение - это изображение, состоящее из точек разной градации серого - от белого до черного цвета либо из точек разного цвета (цветные растры). Если Вы посмотрите на рисунок из газеты через увеличительное стекло, то увидите его состоящим из точек (пикселов). Отсканированное изображение на экране компьютера выглядит так же.

Векторизация - обрисовка объектов поверх растровых изображений планшетов и, тем самым, указание геоинформационной системе, что понимать под выделенным объектом - здание, земельный участок, колодец, кабель или что-нибудь другое. При векторизации изменяется способ представления карты в компьютере - она заменяется на так называемую векторную или, - как иногда говорят, - цифровую.

Наполнение семантических (смысловых) табличных баз данных. С каждым отвекторизованным изображением объекта можно связать таблицу характеристик этого объекта, которую (таблицу) всегда можно вызвать на экран, выбрав мышью объект на карте.

4.1 Открытие растра

Для этого открываем папку Мой компьютер, выполняем команду: Локальный диск D, в нем создаем папку «Валиева», в которой после этого создаем еще три папки: «Семантика», «Растр» и «База данных». В растр копируем карту землепользования Уфимского района (фрагмент).

Открываем папку ГИС «ИнГео» на рабочем столе, запускаем Индикатор сервера данных, в правом нижнем углу появляется значок желтого цвета. Настраиваем Сервер данных: щелкаем по ярлыку «Настройка сервера данных», выбираем локальное присоединение к серверу данных. В появившемся окне нажимаем на пиктограмму «Обновить списки баз данных и присоединенных пользователей»  затем на «Создать/открыть базу данных» . Появляется окно «Добавление базы данных» выбираем Полный доступ → Далее → Прямой доступ → Далее. Указываем тип доступа к содержимому базы данных : «Драйвер PARADOX». Нажимаем на «Обзор», выбираем папку, в которой расположена база: Локальный диск D → папка «Валиева» → База данных → OK. Нажимаем на «Далее» и в появившемся окне вводим название для новой базы данных и нажимаем кнопку «Далее». База данных успешно добавилась в список баз данных сервера. Для возврата в программу администрирования сервера данных ИнГЕО нажимаем кнопку «Закрыть».

При запуске системы появится главное окно программы. В окне Вид предоставляется подсказка для следующих действий: «Для открытия базы данных выполните команду «Открыть базу данных…» из меню «Файл».

С помощью команды «Список >>» добавила источник данных.

На закладке «База данных» в выпадающем списке «Выбор базы данных» выбрала базу данных.

На закладке «Семантика» указала папку, в которой расположены семантические данные, для драйвера Paradox ,в которой находится файлы растровой подложки.

4.2 Создание новой территории

Территория в ГИС ИнГео - это прямоугольная область определённых размеров, для которой создаётся электронная карта. Она имеет раз и навсегда заданные размеры.

В меню Файл выберить команду Проводник базы данных. Появится окно Проводник базы данных.

В меню Файл выберить команду Проводник базы данных. Появится окно Проводник базы данных.

С помощью кнопки Создать элемент, открыть список команд и выбрать строку Создать территорию. Автоматически в подокне Объекты появится запись Новая территория.

В подокне Параметры сделать необходимые настройки параметров этой территории. Ввести название территории .

В поле Границы вводятся габариты (размер) территории, которые нужно задавать в метрах.

Для того, чтобы зафиксировать действия, выделить пиктограмму (применить изменения свойств объекта), которая находится на панели инструментов этого окна.

4.3 Создание нового проекта

В меню Файл выбрать команду Проводник базы данных. Появится окно Проводник базы данных.

С помощью кнопки (создать элемент), открыть список команд и выбрать Создать проект. Автоматически в подокне Объекты появится запись Новый проект со значком ( - проект).

В подокне Параметры необходимо ввести название проекта.

Для того, чтобы зафиксировать действия, выделить пиктограмму (применить изменения свойств объекта).

Карта

Растровая карта состоит из множества сшитых растровых фрагментов и аналогична фотографическому снимку обычной бумажной карты. Эти фрагменты будем для краткости называть планшетами, хотя это лишь их изображения. Каждый планшет (изображение) нужно будет «уложить» в ячейку эталонной координатной сетки, которую мы называем дискретом. Один из дискретов эталонной сетки принимается нулевым, - относительно него ведётся нумерация всех остальных дискретов и вложенных в них планшетов. С каждым планшетом связывается внешний растровый файл формата bmp. При отображении планшета связанный с ним растровый файл полностью вписывается в границы дискрета. Обычно растровые карты используют как подложку для формирования векторных карт.

Векторная карта является основным типом карт в векторных ГИС. Изображение векторной карты формируется из множества графических объектов, состоящих из символов, отрезков прямых линий, дуг или окружностей, либо ограниченных этими элементами. Отрезки не очень правильно называют векторами, поскольку для векторов определено направление, а для отрезков - нет. Для отрезков задаются координаты концов.

С каждым графическим объектом можно связывать любую информацию, которую можно свести в таблицу (картотеку).

С целью группировки однотипных объектов последние группируют в слои. Таким образом, каждый слой содержит объекты одного предметного типа (класса), например "здания". Однако, ГИС "ИнГео" позволяет формировать объекты в слое и из линий, и из точек, и из полигонов, и т.д.

Каждая карта объединяет некоторое множество слоёв объектов. Слой так называется по аналогии со слоями из бумажных калек, на каждой из которых рисуются только определённого типа объекты. Например, на одной - дома, на другой - кварталы, на третьей - парки и сады. Если такие кальки наложить друг на друга, то можно наблюдать эти объекты вместе. Если какую-либо из калек убрать, то и соответствующие объекты в такой стопке будут отсутствовать. Так вот такую стопку калек мы и называем в ГИС ИнГео - картой, а каждая калька - это слой объектов. Слой средствами ГИС можно отключать, и он, следовательно, не будет показываться на экране, а можно наоборот - включить, и тогда он вновь появится. В ГИС ИнГео можно отключать или включать, когда это необходимо, даже всю карту или несколько их.

С каждым объектом можно связать некоторое множество характеристик (например, высота дома в этажах, дата постройки и т.п.). Объекты, принадлежащие одному слою, имеют одинаковые характеристики и, следовательно, одинаковую структуру. Кроме того, в смысле свойств отображения на экране, объекты каждого типа (слоя) рисуются примерно одинаково. Во всяком случае, желательно, чтобы их цвет был один и тот же. Такой набор оформительских свойств называется стилем. Обычно в других ГИС объекты одного типа должны рисоваться строго определённым стилем. В системе ИнГео допускается объекты одного слоя отображать разными стилями, задавая, тем самым, подтипы объектов в рамках слоя, которые отображаются по-разному. Причём для каждого стиля отображения можно задавать и свой диапазон масштабов

4.4 Создание растровой карты

Открыть окно Проводник базы данных.

В подокне Объекты выделить территорию (выделив символ территории), в которой создается растровая карта.

Выделите на панели инструментов этого окна пиктограмму (создать элемент).

Из этого выпадающего списка выберите команду Создать растровую карту. Автоматически в подокне Объекты появится запись Новая карта , а в правом - параметры для этой карты.

В правом подокне ввести все параметры:

В закладке Карта, ввела название карты Растровая карта.

В закладке Планшет задала размер планшета бумажной основы в метрах.

Включить карту в текущий проект, с помощью пиктограммы

Для того, чтобы зафиксировать результаты действий, выделить пиктограмму (применить изменения свойств объекта).

4.5 Создание векторной карты

Для того, чтобы открыть или создать новую карту Вам необходимо открыть окно Проводник базы данных

В подокне Объект выделите территорию, в которой хотите создать карту. Затем на панели инструментов выберите пиктограмму (создать элемент).

Из появившегося выпадающего списка выберите команду Создать векторную карту.

Автоматически после выбора одной из этих двух записей в подокне Объекты появится запись Новая карта со значком (- векторная карта). А в правом подокне появятся параметры этой карты.

Включите карту в текущий проект с помощью пиктограммы .

Для того, чтобы зафиксировать Ваши действия, выделите пиктограмму (применить изменения свойств объекта), которая находится на панели инструментов этого окна.

4.6 Создание слоев

Перед нанесением на векторную карту объектов нового типа мы должны добавить в неё новый слой и описать все семантические характеристики объектов, создаваемых в этом слое. Первоначально векторная карта не имеет ни одного слоя.

 Слой - это совокупность однотипных пространственных объектов, относящихся к одной теме в пределах некоторой территории и в системе координат общей для набора слоев.

В подокне Объекты выделяем Векторную карту, нажимаем на пиктограмму «Создать элемент» , из выпадающего списка выбираем Создать слой, в подокне - Параметры слоя вводим название слоя, например, «Пашня», затем применяем изменения свойств объекта с помощью пиктограммы . В подокне Объекты появляется надпись «Пашня» со значком

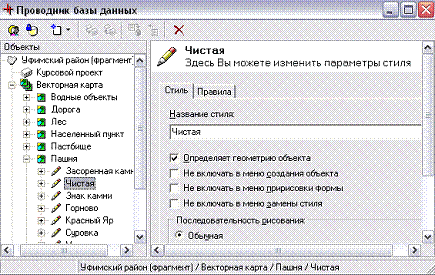

Для нового слоя создаем стиль. Для этого выделяем слой из нажимаем на кнопку «Создать элемент» и выбираем команду Создать стиль. В подокне Объекты появится запись «Новый стиль» со значком (  - стиль). В подокне Параметры слоя появляются две закладки: «Стиль» и «Правила». В закладке «Стиль» вводим название стиля, например для слоя «Пашня» - «Чистая» и применяем изменения свойств объекта.

Методы отображения

Стандартный метод отображения - наиболее часто используемый, поэтому его система и предлагает выбрать сразу.

Выделяем необходимый стиль, для которого хотим применить этот метод отображения. Затем выполняем команду: Создать элемент → Добавить стандартный метод отображения, появляются три закладки: Метод, Закраска и Окантовка. В закладке «Закраска» выбираем тип, цвет фона Мы выбрали полупрозрачный фон для замкнутого контура. Цвет закраски выбирается при помощи стандартного диалога выбора цвета. Для этого Щелкаем левой клавишей мыши по квадратику с необходимой нам закраской. Тип закраски выбирается также щелчком левой клавиши мыши по нужному типу штриховки.

Символьный метод отображения используется в случае, если мы хотим отобразить какой-либо созданный нами условный знак.

Нажимаем на пиктограмму « Создать элемент» и выбираем команду Создать символьный метод отображения. В подокне Символьный метод отображения указываем свой масштаб, способ отображения в зависимости от вида условного знака.

Нажимаем на кнопку рисунок и появляется окно Рисунок. Где рисуем условный знаки с помощью необходимых инструментов. Выбираем необходимую окантовку, закраску и шаг сетки с помощью команды Вид- Параметры.

Текстовый метод отображения используется для отображения на карте текста, например, названий населенных пунктов, рек, озер и т.д. Редактирование параметров текстового метода отображения происходит также в правом подокне окна Проводник базы данных. Здесь имеются следующие поля: Диапазон видимости, Комментарий, Текст, Шрифт. В диалоговом окне «Текст» вводится текст, который необходимо отобразить, а в диалоговом окне «Шрифт» указываем шрифт текста. В поле «Текст» можно указать, чтобы отображаемый текст выбирался из семантической таблицы объектов. Для этого в фигурных скобках вписываем через точку название таблицы, характеристики (если тип таблицы, - «один ко многим»).

4.7 Установление топологических отношений

Топологические отношения - это пространственная взаимосвязь между объектами. Определяя в ГИС топоотношение между двумя слоями, мы, тем самым, определяем реакцию объекта одного слоя на изменения объекта из второго слоя.

Конкретные топологические отношения между слоями определяются в окне «Проводник базы данных». Вначале выбираем на панели инструментов главного окна программы пиктограмму . На экране появится окно Проводник базы данных.

В подокне Объекты выбираем сначала нашу территорию, затем карту и слой. Щелкнув мышью по значку с плюсом, стоящего перед выбранным слоем, мы открываем системный объект «Отношения» со значком Выделяем отношения, а в подокне Параметры выбираем кнопку «Добавить». В этом окне появится список слоев, с которыми уже наведены отношения.

После этого появится диалоговое окно Добавить отношения.

В этом окне в поле «Список слоев», выбираем слои щелчком левой клавишей мыши. Задаем реакцию объектов обоих слоев на перемещение общих узлов, инициированное объектом другого слоя. Затем выбираем кнопку OK.

4.8 Создание объекта

Перед тем как создать объект на карте, нам необходимо определиться к какому слою он относиться. Выбираем из панелей главного окна программы пиктограмму « Начать создание объекта» , из появившегося списка выбираем нужный стиль. Курсор принимает форму крестика, появляется закладка создания объекта. Курсором мыши обводим необходимый объект правой клавишей мыши вызываем контекстное меню и выбираем команду Замкнуть прямой. Двойным щелчком фиксируем последнюю точку и, объект окраситься в цвет, который мы выбрали в стандартном методе отображения.

Далее остальные объекты создаем методом трассировки. Выделяем тот объект около которого мы хотим создать новый и на панели инструментов выбираем пиктограмму «Трассировка». .

Появляется окно где мы выбираем пиктограмму «Добавить объект в список» . Ставим галочку напротив команды Включить трассировку. Задаем стиль создания с помощью кнопки « Задать стиль создания» .

 Далее на карте выделяем объект и замыкаем ее, потом нажимаем на пиктограмму «Создать объект» . Отключаем трассировку и делаем точки активными.

4.9 Создание макета печати

Компоновка карты и вывод ее на печать осуществляется в окне «Макет печати».

Данное окно можно открыть с помощью команды Макет печати из меню Файл главного окна программы или нажав кнопку  на панели инструментов главного окна. На экране появится окно Макет печати. Появится изображение печатаемого листа, на котором будет формироваться выводимая форма вместе с изображением карты.

Выполняем команду: Файл → Конструктор.

Затем осуществляем операцию: Файл → Параметры листа → Книжный → Формат метрический → А1 → OK.

Растягиваем карту до нужной нам формы, устанавливаем масштаб. В правом нижнем углу оставляем место для легенды. Можно использовать «Режим прокрутки» при нажатии правой клавишей мыши.

На панели инструментов находим пиктограмму  («Создать элемент: участок карты»). На карте вырезаем участок выбранного нами стиля и перемещаем его на нижний правый угол. Произвольно увеличиваем его с помощью полосы прокрутки. Устанавливаем отсутствие закраски и окантовки, высоту, равную 25 и ширину, равную 35.

Затем с помощью пиктограммы  («Создать элемент: текст») создаем текст для легенды. В левом подокне открываем закладку «Текст» и пишем название стиля. Устанавливаем отсутствие закраски и окантовки. Выравниваем по центру. В закладке «Шрифт» задаем размер, шрифт и начертание. Аналогичные операции проделываем для других слоев.

Готовый макет печати сохраняем в папке Растр (Локальный диск D → Валиева → Растр) с помощью команды Сохранить как…из меню Файл.

ЗАКЛЮЧЕНИЕ

Благодаря проделанной работе я усвоила основные цели, концепции и предназначение САЗПР, также овладела навыками работы в программе ГИС «ИнГео».

В результате работы я научилась: сканировать и переводить карту в растровое изображение; выводить растровое изображение на экран; создавать и редактировать слои создаваемой карты и таблиц к ним, формировать базы данных; вводить текстовые данные с характеристиками объектов; создавать уловные обозначения объектов карты; выводить карту на печать.

Библиографический список

1. Волков С. Н. Землеустройство. Системы автоматизированного проектирования в землеустройстве. Т.6.- М.:Колос С, 2002.- 328с.

. Руководство по ГИС «ИнГео».

. Курс лекций по ГЗИС.
