Автоматизация системы кредитования банка

Поволжский государственный университет телекоммуникаций и информатики

Факультет «Информационных систем и технологий»

Кафедра «Информационные системы и технологии»

КУРСОВАЯ РАБОТА

по дисциплине «Базы данных»

Студентка группыКозлова Ольга Семёновна

Самара 2011

Оглавление

1. Постановка задачи

. Инфологическая модель. Семантическое моделирование. Концептуальная модель

.Разработка таблиц и схемы базы данных

.Запросы системы

Выводы

Список используемых источников

1. Постановка задачи

Система кредитования банка

Небольшой банк автоматизирует деятельность, связанную с кредитованием физических и юридических лиц (индивидуальных клиентов и организаций). В настоящее время кандидат на получение кредита заполняет бумажную форму, прикладывает необходимые документы (финансовый отчет, перспективную оценку финансового состояния и др.) и отправляет в банк. Референт по кредитованию анализирует запрос на предмет возможных ошибок и подтверждает его достоверность. Затем референт запрашивает отчет о кредитных операциях клиента в отделе кредитования. Копия отчета просматривается банковским служащим, а референт проверяет финансовое положение и доход клиента. Служащий также обращается к существующей системе управления счетами клиентов, чтобы получить необходимую информацию о состоянии счета и предыдущих кредитах клиента. Вся информация комплектуется в кредитный запрос и направляется для оценки инспектору по кредитам. Если запрос утверждается, инспектор определяет наилучшие условия кредитования и уведомляет об этом клиента. Если клиент принимает условия, то кредит оформляется. На обработку запроса обычно уходит минимум две недели (как для индивидуальных клиентов, так и для организаций). Цели автоматизации - сократить время обработки запроса до 48 часов для индивидуальных клиентов и 72 часов для организаций, сократить количество сотрудников, занятых в процессе обработки и увеличить количество запросов, обрабатываемых в заданный период времени.

Вариант задания предусматривает разработку ER-диаграммы, хранящей список читателей, каталог книг и записи о выдаче книг.

Реализация настоящей БД должна быть произведена средствами СУБД MySQL.

В MySQL должны разрабатываться таблицы, связи между ними.

Необходимо также разработать не менее 10 запросов следующих типов:

.   С использованием внутреннего соединения по одному полю;

2.      С использованием косвенно связанных таблиц;

.        С использованием внешнего соединения таблиц;

.        С использованием рекурсивного соединения;

.        С использованием вложенного запроса;

.        С использованием функций агрегирования;

.        Перекрестный запрос;

.        С параметрами;

.        С вычисляемым полем.

. Инфологическая модель

Семантическое моделирование

Из описания предметной области следуют:

1. Сущности:

·  Договор;

·        Физическое лицо;

·  Юридическое лицо;

·        Погашение;

·        Кредитная история;

2. Атрибуты:

·  Номер;

·        ИНН;

·        Сумма;

·        Дата заключения договора;

·        Срок кредита;

·        Процентная ставка;

·        Вид клиента;

являются атрибутами сущности «Договор».

·  ИНН физического лица;

·        Фамилия;

·        Имя;

·  Отчество;

·  Номер, серия паспорта;

·        Регистрация;

·        Доход;

являются атрибутами сущности «Физическое лицо».

·  ИНН юридического лица;

·  Название организации;

·  Вид деятельности;

·        Вид организации;

·        Доход;

являются атрибутами сущности «Юридическое лицо».

·  Номер договора;

·  Дата погашения;

·  Сумма;

являются атрибутами сущности «Погашение».

·  ИНН;

·  Сумма кредита;

·  Дата погашения;

·        Задолженность;

·        Название банка;

·        Вид клиента;

являются атрибутами сущности «Кредитная история».

·  Номер является первичным ключом сущности «Договор»;

·        ИНН физического лица является первичным ключом сущности «Физическое лицо»;

·        ИНН юридического лица является первичным ключом сущности «Юридическое лицо»;

·        ИНН является первичным ключом сущности «Кредитная история»;

·        Номер договора является первичным ключом сущности «Погашение»;

4. Связи сущностей:

Между сущностями «Договор» и «Погашение»:

Слева направо: «Договор может иметь несколько погашений»;

Справа налево: «Каждое погашение должно принадлежать одному договору»;

Тип связи: один - ко многим.

Между сущностями «Договор» и «Юридическое лицо»:

Слева направо: «Договор может быть заключен несколько раз юридическим лицом»;

Справа налево: «Каждое юридическое лицо заключает несколько договоров»;

Тип связи: многие - к одному.

Между сущностями «Договор» и «Физическое лицо»

Слева направо: «Договор может быть заключен несколько раз физическим лицом»;

Справа налево: «Каждое физическое лицо заключает несколько договоров»;

Тип связи: многие - к одному.

Между сущностями «Физическое лицо» и «Кредитная история»

Слева направо: «Одно физическое лицо может иметь несколько кредитных историй»;

Справа налево: «Каждая кредитная история должна принадлежать одному физическому лицу»;

Тип связи: многие - к одному.

Между сущностями «Юридическое лицо» и «Кредитная история»

Слева направо: «Одно юридическое лицо может иметь несколько кредитных историй»;

Справа налево: «Каждая кредитная история должна принадлежать одному физическому лицу»;

Тип связи: многие - к одному.

Концептуальная модель заданной предметной области представлена на рис. 1

Рис 1. ER-диаграмма предметной области

3. Разработка таблиц и схемы базы данных

Для создания данной системы управления данными понадобятся следующие таблицы:

·  Dogovor

·        Pogashenie

·        Kreditnaya_istoriya

·        Yur_lico

·        Phiz_lico

В СУБД MySQL создание таблицы происходит с помощью команды CREATE TABLE.

Создание таблицы Dogovor (Договор):

TABLE `Dogovor`(`Nomer` INT(11) NOT NULL ,`INN` INT(100) NOT NULL ,

`Summa` INT(11) NOT NULL ,

`Data_zakl_dogovora` DATE NOT NULL ,

`Srok_kredita` INT(4) NOT NULL ,

`Procentnaya_stavka` INT (11) NOT NULL ,

`Vid_klienta` VARCHAR (20) NOT NULL;

Добавление первичного ключа таблицы Dogovor (Договор):

ALTER TABLE `Dogovor` ADD PRIMARY KEY (`Nomer`)

Структура таблицы Dogovor (Договор):

Создание таблицы Pogashenie (Погашение):

CREATE TABLE `Pogashenie` (`Nomer_dogovora` INT(11) NOT NULL,

`Data_pogash` DATE NOT NULL ,

`Summa` INT (11) NOT NULL ;

Добавление первичного ключа таблицы Pogashenie (Погашение):

TABLE `Pogashenie` ADD PRIMARY KEY (`Nomer_dogovora`)

Структура таблицы Pogashenie (Погашение):

Создание таблицы Kreditnaya_istoriya (Кредитная история):

CREATE TABLE `Kreditnaya_istoriya` (`INN` BIGINT(100) NOT NULL,

`Summa_kredita` INT(11) NOT NULL,

`Data_pogash` DATE NOT NULL ,

` Zadolzh` INT(11) NOT NULL ,

`Nazvanie_banka` VARCHAR(80) NOT NULL ,

`Vid_klienta` VARCHAR(20) NOT NULL);

Добавление первичного ключа таблицы Kreditnaya_istoriya (Кредитная история):

ALTER TABLE `Kreditnaya_istoriya` ADD PRIMARY KEY (`INN`)

Структура таблицы Kreditnaya_istoriya (Кредитная история):

Создание таблицы Phiz_lico (Физическое лицо):

CREATE TABLE `Phiz_lico` (`INN_PL` BIGINT(100) NOT NULL,

`Familiya` VARCHAR(50) NOT NULL,

`Imya` VACHAR(50) NOT NULL,

`Nomer_seriya_pasporta` BIGINT(20) NOT NULL,

`Registraciya` VARCHAR(300) NOT NULL,

`Dohod` INT(11) NOT NULL);

Добавление первичного ключа таблицы Phiz_lico (Физическое лицо):

ALTER TABLE `Phiz_lico` ADD PRIMARY KEY (`INN_PL`)

Структура таблицы Phiz_lico (Физическое лицо)

Создание таблицы Yur_lico (Юридическое лицо):

CREATE TABLE `Yur_lico` (`INN_YL` BIGINT(20) NOT NULL,

`Nazvanie_org` VARCHAR (80) NOT NULL,

`Vid_deyat` VACHAR (120) NOT NULL,

`Vid_org` VARCHAR (100) NOT NULL,

`Dohod` INT (11) NOT NULL);

Добавление первичного ключа таблицы Yur_lico (Юридическое лицо):

ALTER TABLE `Yur_lico` ADD PRIMARY KEY (`INN_YL`)

Структура таблицы Yur_lico (Юридическое лицо)

Общая структура базы данных

С помощью команд INSERT INTO и VALUES происходит вставка строк внутрь той или иной таблицы.

Вставка строки для таблицы Dogovor (Договор) выполняется следующим образом:

INSERT INTO `Dogovor` (`Nomer`, `INN`, `Summa`, `Data_zakl_dogovora`, `Srok_kredita`, `Procentnaya_stavka`, `Vid_klienta`)('1', '116708980763', '50000', '2011-06-27', '6', '25', 'Phiz_lico');

Для вставки последующих значений в каждую таблицу команды INSERT INTO и VALUES выполняются аналогично.

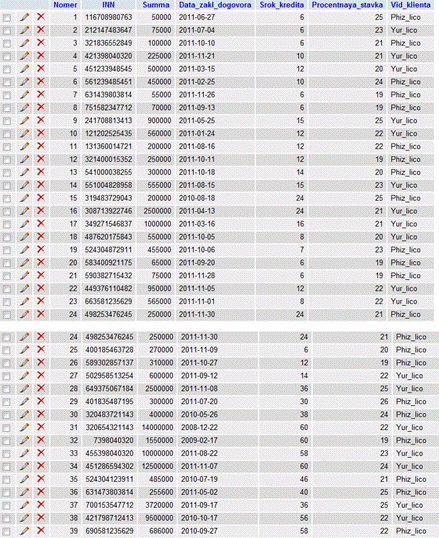

Данные в таблице Dogovor (Договор):

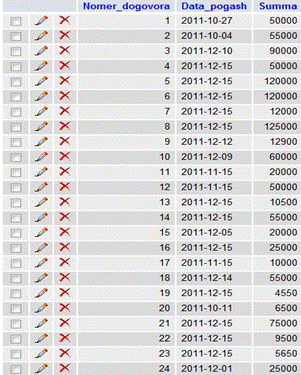

Данные в таблице Pogashenie (Погашение):

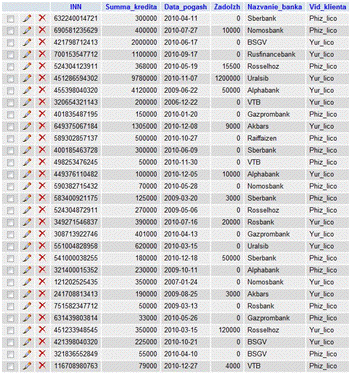

Данные в таблице Kreditnaya_istoriya (Кредитная история):

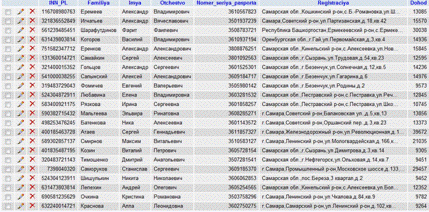

Данные в таблице Phiz_lico (Физическое лицо):

база данный кредитование банк

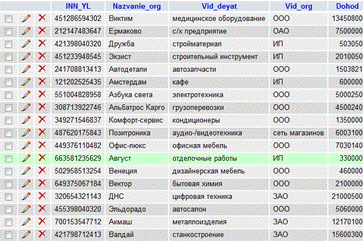

Данные в таблице Yur_lico (Юридическое лицо):

4. Запросы системы

Для данной системы было создано 11 запросов:

Запрос 1. Какие договора были заключены физическими лицами в период с 1 по 30 ноября 2011 года;

Создается по данным таблиц Dogovor (Договор), Phiz_lico (Физическое лицо) и является запросом с использованием внутреннего соединения по одному полю:

Результат выполнения запроса 1:

Запрос 2. Каково текущее состояние кредита организации «ДНС»;

Создается по данным таблиц Dogovor (Договор), Yur_lico (Юридическое лицо), Pogashenie (Погашение) и является запросом с использованием косвенно связанных таблиц:

Результат выполнения запроса 2:

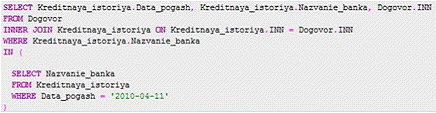

Запрос 3. Вывести, в какие еще дни погашались кредиты, погашенные 11 апреля 2011 года;

Создается по данным таблиц Dogovor (Договор), Kreditnaya_istoriya (Кредитная история) и является вложенным запросом:

Результат выполнения запроса 3:

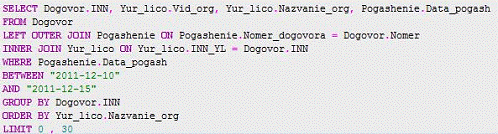

Запрос 4. Выбрать всех юридических лиц, у которых время погашения кредита приходится на промежуток между 10 и 15 декабря 2011 года;

Создается по данным таблиц Dogovor (Договор), Yur_lico (Юридическое лицо), Pogashenie (Погашение) и является запросом с использованием левого внешнего соединения таблиц:

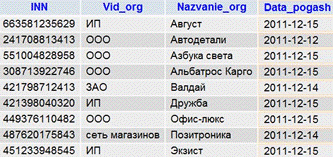

Результат выполнения запроса 4:

Запрос 5. Найти ИНН клиентов, которые взяли кредит на тот же срок, что и клиент Которов, ИНН которого 631439803814;

Создается по данным таблицы Dogovor (Договор) и является запросом с использованием рекурсивного соединения:

Результат выполнения запроса 5:

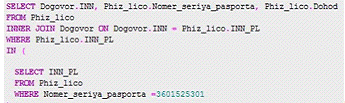

Запрос 6. Вывести доход, клиента Гольцова с номером паспорта 3601525301;

Создается по данным таблиц Dogovor (Договор), Phiz_lico (Физическое лицо) и является вложенным запросом:

Результат выполнения запроса 6:

Запрос 7. Найти минимальный и максимальный доход юридических лиц;

Создается по данным таблицы Yur_lico (Юридическое лицо) и является запросом с использованием функций агрегирования MIN, MAX:

Запрос 8. . Есть ли физическое лицо, которое уже брало кредит(если да, то какова сумма предыдущего кредита и есть ли задолженность);

Создается по данным таблицы Kreditnaya_istoriya (Кредитная история) и является запросом с параметрами:

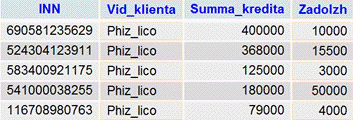

Результат выполнения запроса 8:

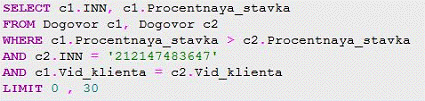

Запрос 9. Найти ИНН клиентов, процентная ставка которых больше, чем у ОАО Ермаково, ИНН которого 212147483647;

Создается по данным таблиц Dogovor (Договор) и является запросом с использованием рекурсивного соединения:

Результат выполнения запроса 9:

Запрос 10. Посчитать, количество физических и юридических клиентов;

Создается по данным таблиц Dogovor (Договор) и является запросом с использованием вычисляемого поля:

Результат выполнения запроса 10:

Выводы

·  В данной работе была исследована предметная область «Система кредитования банка»;

·        Построена инфологическая модель;

·        Разработана даталогическая модель базы данных средствами MySQL, включающая 5 таблиц и соответствующие связи между ними;

·        Разработаны 10 запросов для отображения данных из таблиц.

Список используемых источников

1. Ларри Ульман «MySQL. Руководство по изучению языка». Издательство: ДМК Пресс, Питер. Год: 2004

2.      М. Кузнецов, И. Симдянов «MySQL на примерах». Издательство: БХВ-Петербург, 2007 г.

3. Лекции по дисциплине «Управление данными»
