Виды, принцип работы и назначение автоматического выключателя

Министерство образования и науки Украины

Национальный технический университет

«Харьковский политехнический институт»










Контрольная работа



Выполнил студент:

группы ЕМБЗ - 59

Савченко Е.А.






Харьков, 2011

Содержание

Введение

. Классификация

. Принцип работы

. Характеристики

. Назначение

Список литературы

Введение

автоматический выключатель ток контакт проводник

Автоматический выключатель - это контактный коммутационный аппарат (электротехническое или электроустановочное устройство), способный включать, проводить и отключать токи при нормальном состоянии электрической цепи, а также включать, проводить в течение определённого устанавливаемого времени и отключать токи в определённом аномальном состоянии цепи электрического тока. Автоматический выключатель предназначен для защиты кабелей, проводов и конечных потребителей от перегрузки и короткого замыкания. Автоматические выключатели выполняют одновременно функции защиты и управления.

1. Классификация

ГОСТ 9098-78 - устанавливает следующую классификацию автоматических выключателей

Номинальные токи главных цепей выключателей, предназначенных для работы при температуре окружающего воздуха 40 °C, должны соответствовать ГОСТ 6827. Номинальные токи для главных цепей выключателя выбирают из ряда: 6,3; 10; 16; 20; 25; 32; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300 А. Дополнительно могут выпускаться выключатели на номинальные токи главных цепей выключателей: 1500; 3000; 3200 А.

Номинальные токи максимальных расцепителей тока выключателей, предназначенных для работы при температуре окружающего воздуха 40 °C, должны соответствовать ГОСТ 6827. Допускаются номинальные токи максимальных расцепителей тока: 15; 45; 120; 150; 300; 320; 600; 1200; 1500; 3000; 3200 А

. По числу полюсов главной цепи: однополюсные; двухполюсные; трехполюсные; четырехполюсные.

. По наличию токоограничения: токоограничивающие; нетокоограничивающие.

. По видам расцепителей: с максимальным расцепителем тока; с независимым расцепителем; с минимальным или нулевым расцепителем напряжения.

. По характеристике выдержки времени максимальных расцепителей тока: без выдержки времени; с выдержкой времени, независимой от тока; с выдержкой времени, обратно зависимой от тока; с сочетанием указанных характеристик.

. По наличию свободных контактов («блок-контактов» для вторичных цепей): с контактами; без контактов.

. По способу присоединения внешних проводников: с задним присоединением; с передним присоединением; с комбинированным присоединением (верхние зажимы с задним присоединением, а нижние - с передним присоединением или наоборот); с универсальным присоединением (передним и задним).

. По виду привода: с ручным; с двигательным; с пружинным.

. По наличию и степени защиты выключателя от воздействия окружающей среды и от соприкосновения с находящимися под напряжением частями выключателя и его движущимися частями, расположенными внутри оболочки в соответствии с требованиями ГОСТ 14255.

Описание принципа работы и устройства автоматического выключателя здесь основано на примере модульного автомата (автоматического выключателя), как наиболее часто применяемого быту для управления и защиты от коротких замыканий и перегрузок электропроводки.

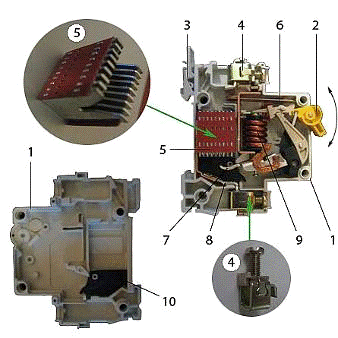

Устройство автоматического выключателя:


Корпус автоматического выключателя 1 выполнен из термостойкой пластмассы. Пластиковая рукоядка 2 служит для управления автоматом (включение или выключение). Фиксация автоматического выключателя на DIN-рейке производится защёлкой-фиксатором 3.

. Принцип работы

Принцип работы автоматического выключателя следующий

При включении автомата напряжение, подаваемое на верхнюю винтовую клемму 4 проходит через биметаллическую пластину 6 (тепловое расцепление) и через обмотку соленоида 9, поступая на подвижный контакт 7.

Далее, через неподвижный контакт 8, напряжение поступает на нижнюю винтовую клемму, к которой подключается «отходящий» провод - нагрузка.

Защитное отключение автоматического выключателя происходит при срабатывании механизма расцепления, приводя к размыканию подвижного контакта 7.

Механизм расцепления, в зависимости от силы проходящего тока может быть приведён в действие двумя способами:

) При прохождении через автоматический выключатель токов со значениями, превышающими допустимые, происходит нагрев биметаллической пластины 6, что приводит к её изгибу и, как и в первом случае - расцеплению контактов.

Из-за больших токов, в обоих случаях при расцеплении контактов образуется дуга, поэтому для её нейтрализации в устройство автоматического выключателя обязательно входит дугогасительная камера 5, которая представляет собой набор металлических пластин особой формы, закреплённых параллельно.

В качестве дополнительной защиты от прогорания корпуса автоматического выключателя применяется специальная металлическая пластина 10.



3. Характеристики



Ток мгновенного расцепления

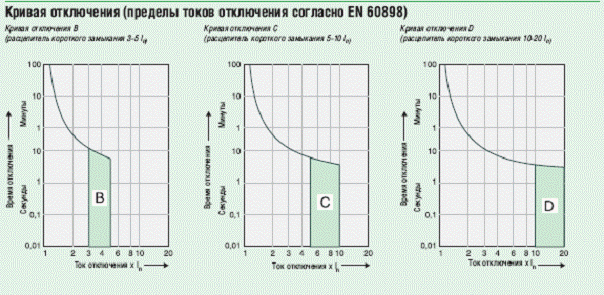

Диаграмма отключения автоматических выключателей разных типов (закрашена область токов мгновенного расцепления)

Согласно ГОСТ Р 50345-99, автоматические выключатели делятся на следующие типы по току мгновенного расцепления:

·    тип B: свыше 3·In до 5·In включительно (где In - номинальный ток)

·              тип C: свыше 5·In до 10·In включительно

·              тип D: свыше 10·In до 50·In включительно

У европейских производителей классификация может несколько отличаться. В частности, имеется дополнительный тип A (свыше 2·In до 3·In). У отдельных производителей существуют дополнительные кривые отключения. Например у АВВ имеются автоматические выключатели с кривыми K и Z.

Варианты исполнения

Автоматические выключатели выполняются одно-, двух-, трёх- или четырёхполюсными и имеют следующие конструктивные узлы: главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, расцепителей и вспомогательных контактов.

Контактная система может быть трёхступенчатой (с главными, промежуточными и дугогасительными контактами), двухступенчатой (с главными и дугогасительными контактами) и при использовании металлокерамики одноступенчатой. Дугогасительная система может состоять из камер с узкими щелями или из камер с дугогасительными решётками. Комбинированные дугогасительные устройства - щелевые камеры в сочетании с дугогасительной решеткой применяют для гашения дуги при больших токах.

Для каждого исполнения автоматического выключателя существует предельный ток короткого замыкания, который гарантированно не приводит к выходу из строя автомата. Превышение этого тока может вызвать подгорание или сваривание контактов. Например, у популярных серий бытовых автоматов при токе срабатывания 6-50А предельный ток обычно составляет 1000-10 000А.

Автоматические выключатели изготовляют с ручным и двигательным приводом, в стационарном или выдвижном исполнении. Привод автоматического выключателя служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).

Автоматические выключатели имеют реле прямого действия, называемые расцепителями.

Расцепители

Расцепители - это электромагнитные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи. Механизм свободного расцепления состоит из рычагов, защелок, коромысел и отключающих пружин и предназначен для отключения автоматического выключателя, а также для устранения повторного включения автоматического выключателя на короткое замыкание при длительно существующей команде на включение.

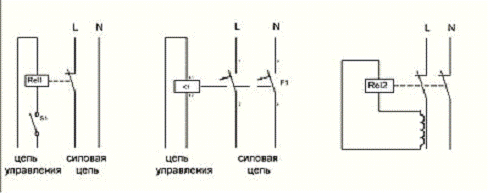

Схемы подключения расцепителей

Отключение

Отключение может происходить без выдержки времени или с выдержкой. По собственному времени отключения tс, о (промежуток от момента, когда контролируемый параметр превзошел установленное для него значение, до момента начала расхождения контактов) различают нормальные выключатели (tс, о = 0,02-1 с), выключатели с выдержкой времени (селективные) и быстродействующие выключатели (tс, о < 0,005 с).

Нормальные и селективные автоматические выключатели токоограничивающим действием не обладают. Быстродействующие выключатели, так же как предохранители, обладают токоограничивающим действием, так как отключают цепь до того, как ток в ней достигнет значения Іу.


4. Назначение

Автоматические выключатели выполняют одновременно функции защиты и управления. Независимо от выполняемых функции автоматические выключатели подразделяются по собственному времени срабатывания tс, в (времени с момента подачи команды до начала размыкания контактов) на

·    нормальные tc, в=0,02-0,1 с,

·              селективные (tc, в регулируется до 1с)

·              быстродействующие, обладающие токоограничивающим эффектом (tс, в не более 0,005 с).

Список литературы

1.   Андреев В.А. Релейная защита, автоматика и телемеханика в системах электроснабжения - М., Высшая школа, 1985. - 392с.

2.      Долин П.А. Основы техники безопасности в электроустановках - М., Энергия, 1979. - 188с.

.        Камнев В.Н. Ремонт аппаратуры релейной защиты и автоматики - М., Высшая школа, 1979. - 304 с.

.        Поярков К.М. Электрические станции, подстанции, линии и сети - М., Высшая школа, 1983. - 344с.

.        5. Семенов А.Н. Электромонтер - аккумуляторщик - М., Высшая школа, 1983.-263 с.

.        Сериков А.Г. Линейные сооружения ГТС / А.Г. Сериков, П.А. Полонский - М., Высшая школа, 1971.- 296 с.

.        Сибикин Ю.Д. Обслуживание электрооборудования промышленных предприятий - М., Высшая школа, 1989.-303 с.

.        Сибикин Ю.Д. Технология электромонтажных работ / Ю.Д. Сибикин,

.        М.Д. Сибикин - М., Высшая школа, 1999.-301 с.: ил.. Смирнов Л.П. Электромонтер-кабельщик - М., Высшая школа, 1978.-324 с.

.        Трунковский Л.Е. Обслуживание электрооборудования промышленных предприятий - М., Высшая школа, 1979.-272 с.

.        Умов П.А. Обслуживание городских электрических сетей - М., Высшая школа, 1979.-216с.
