ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«БРАТСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

Кафедра «Технология строительного производства»

Курсовой проект

Технология строительного производства

Проект организации блока служебно-технического здания для морских портов на 500 человек

Выполнил: ст. гр. ЭУН-05 Э.А. Неб

Проверил: доцент, к.т.н. О.Е. Волкова

Братск 2009 г.

Содержание

Введение

. Проектирование сетевого графика

.1 Подсчет объемов работ и описание методов производства работ

.2 Расчет трудоёмкости работ (калькуляция трудовых затрат)

.3 Перечень специализированных потоков и трудозатрат

.4 Модель сетевого графика

.5 Технико-экономические показатели сетевого графика

.6 Указания по технике безопасности

. Проектирование объектного стройгенплана

.1 Особенности проектирования стройгенплана

.2 Расчет площадей временных зданий и сооружений

.3 Расчет площадей складов

.4 Расчет потребностей в ресурсах

.4.1 Расчет потребностей в электроэнергии

.4.2 Расчет потребностей в воде

.5 Технико-экономические показатели стройгенплана

.6 Указания по технике безопасности

. Мероприятия по охране окружающей среды при проектировании объектного стройгенплана

Заключение

Список использованных источников

Введение

Одной из основных, неотъемлемых и важных отраслей народного хозяйства страны, обеспечивающей создание новых, а также расширение и реконструкцию действующих основных фондов, является строительство. Капитальному строительству принадлежит важнейшая роль в развитии всех отраслей производства, повышении производительности общественного труда, подъёме материального благосостояния и культурного уровня жизни народа.

Строительство ведут на основе проектов и смет, в которых содержатся все технические решения и экономические обоснования, чертежи зданий и сооружений. От качества проекта, глубины его разработки, научной обоснованности технических решений и своевременности выполнения проектных работ в большой мере зависят качество, сроки и экономичность строительства.

Организация строительного производства - взаимоувязанная система подготовки к выполнению отдельных видов работ, снабжения всеми видами ресурсов для обеспечения эффективности и качества выполнения отдельных видов работ или строительства объекта. Организация строительного производства должна обеспечивать направленность всех организационно-технических и технологических решений на достижение конечного результата - ввода в действие объекта с необходимым качеством и в установленные сроки.

В соответствии со СНиГТ 3.01.01-85 к обязательной документации, регламентирующей организацию строительства, относятся:

-         проект организации строительства (ПОС)

-       проект производства работ (ППР)

Проект организации строительства (ПОС) - это документация, в которой укрупнено решаются вопросы рациональной организации строительства всего комплекса объектов данной строительной площадки.

Проект производства работ (ППР) - документация, в которой детально прорабатываются вопросы рациональной технологии и организации строительства конкретного объекта данной строительной площадки.

ППР составляют непосредственно на основе ППС. Без проектов производства работ строительство запрещается.

Целью проектирования организации строительства является обеспечение своевременного ввода в действие производственных мощностей и объектов с наименьшими затратами и при высоком качестве за счет повышения организационно-технического уровня строительства.

Целью данного курсового проекта является получение навыков по разработке проектов возведения гражданских и промышленных зданий, в частности - блока служебно-технического здания для морских портов на 500 человек.

В практике оперативного планирования и управления строительным производством широкое распространение получает метод сетевого планирования и управления.

Общая продолжительность строительства и продолжительность подготовительного периода назначается в соответствии с существующими нормами. После расчёта сетевого графика (ранних начал и поздних окончаний) определяется критический путь и строится график в масштабе времени, а по нему затем строится эпюра потребности в трудовых ресурсах.

Таким образом, основными задачами курсового проекта являются: определение видов и объёмов монтажных и вспомогательных работ; выбор наиболее эффективных способов производства работ; расчёт потребности в трудовых и материально-технических ресурсах; разработка последовательности выполнения отдельных производственных процессов и взаимосвязи между ними; определение сроков монтажа здания; определение основных технико-экономических показателей.

1. Проектирование сетевого графика

Строительное производство в современных условиях представляет собой динамичную систему со сложными взаимосвязями и с постоянной сменой состояний объекта в процессе его возведения. Управление такой сложной системой требует максимального учета факторов, влияющих на изменение параметров отдельных её элементов для своевременного и эффективного воздействия на процесс производства с целью достижения намеченного результата в заданный срок.

До начала развертывания строительства должна быть разработана модель, по которой определяется порядок и сроки выполнения программы. Для календарного планирования строительства с учетом указанных выше требований обычно применяют линейные календарные графики в виде ленточных диаграмм, в которых отражается номенклатура и объемы строительно-монтажных работ, последовательность и сроки их выполнения.

Планирование и управление строительством с применением сетевых графиков наиболее целесообразно для выполнения крупных программ-схем при строительстве сложных промышленных объектов и комплексов, застройке жилых массивов, кварталов города.

Наряду с планированием производства строительно-монтажных работ на комплексных сетевых графиках указываются сроки поступления на строительство проектной документации, конструкций, материалов, машин и оборудования.

В данном курсовом проектировании исходными данными для разработки сетевого графика служат архитектурно-строительные чертежи, по которым разрабатывается проект производства работ.

Для разработки сетевого графика необходимо подсчитать объемы работ и определить методы производства работ, подсчитать трудозатраты, определить трудоемкости и продолжительности работ по захваткам.

1.1 Подсчет объемов работ и описание методов производства работ

Приступая к определению объемов работ, нужно тщательно проанализировать архитектурно-строительную и расчетно-конструктивную части проекта, определить наиболее рациональные методы технологии и организации строительства, установить номенклатуру работ. Степень детализации работ для каждого строящегося объекта зависит от назначения здания или сооружения, его конструктивного решения.

Подсчитывая объемы работ, необходимо соблюдать требования и последовательность, изложенные ниже:

исходя из персонального задания, составляется перечень строительно-монтажных работ;

согласно ГЭСН выбираются единицы измерения объемов работ и нормы времени по единицам измерения;

рассчитывается объем строительно-монтажных работ по захваткам;

рассчитывается общая трудоемкость работ по захваткам, путем перемножения объемов работ по захваткам и норм времени по единицам измерения.

Результаты подсчета занесены в таблицу 1.1.

Таблица 1.1 Ведомость подсчета объемов работ

1.1 Механизированная разработка грунта котлована экскаватором

, м³

,47 м³

,47 м³

1.3 Устройство песчаного основания t=0,15 м         , м³

,16 м³

,16 м³

6.1 Заполнение оконных проемов , м²

6.2 Заполнение дверных проемов , м²

7.1 Очистка основания от мусора , м²=1,01 - поправочный коэффициент

,48м²

,48м²

7.2 Устройство обмазочной пароизоляции               , м²=1,01 - поправочный коэффициент

,48м²

,48м²

7.3 Отделка стыков и примыканий рулонными материалами             , м²=1,2 - поправочный коэффициент

,60 м

,60 м

7.5 Укладка плитного утеплителя                , м²

k=1,01 - поправочный коэффициент

,48м²

,48м²

7.6 Устройство цементной стяжки                , м²

k=1,01 - поправочный коэффициент

,48м²

,48м²

7.7 Наклейка рулонного ковра в пять слоев              , м²

k=1,01 - поправочный коэффициент

,4м²

,4м²

7.8 Устройство бронированного ковра из мелкого гравия   , м²

k=1,01 - поправочный коэффициент

,48м²

,48м²

8.1 Устройство бетонной подготовки (h=0,15м)       , м³

,2 м³

,2 м³

Ниже приведено описание основных работ, а также их методов производства.

Подготовительный период

Подготовительные и вспомогательные процессы должны обеспечивать качественное и безопасное производство работ и в зависимости от местных условий и типа возводимого земляного сооружения включают разбивку земляных сооружений, водоотлив и понижения уровня грунтовых вод, временное крепление стенок выемок, искусственное закрепление грунтов и прочее. В данной работе рассчитываются основные процессы подготовительного периода: подготовка площадки и срезка растительного слоя.

1.  Предварительная (грубая) планировка площадки

Планировку выполняют для выравнивания естественного рельефа площадок, а также для благоустройства территории. К габаритам здания добавляется по 10 м с каждой стороны. В процессе работ производят разбивку земляных сооружений, а также ряд других работ посредством землеройно-транспортной техники.

Состав звена: землекоп 3р-1 чел.

2.  Срезка растительного слоя

Согласно СНиП III-8-76 плодородный слой почвы глубиной 150-200 мм необходимо снять и уложить в отвал.

Состав работ:

- приведение бульдозера Д 3-162 в рабочее положение;

срезка грунта;

подъем и опускание отвала;

возвращение поражником.

Состав звена: машинист 6р-1 чел.

Для работ в подготовительном периоде необходим бульдозер Д 3-162.

Основной период

К работам основного периода относятся монтажные, земляные, бетонные, каменные, отделочные и другие работы, вплоть до завершающей стадии - сдачи объекта. В ряду основного периода первыми стоят земляные работы.

. Земляные работы

.1 Механизированная разработка грунта в котловане

При механическом способе на грунт действует усилие резания (скалывания) рабочего органа различных машин. В результате определенные порции грунта отделяются от массива и могут быть перемещены и уложены в насыпь. В данном проекте применяется экскаватор Э-625 с обратной лопатой, объемом 0,65 м³ с погрузкой в транспорт.

Состав работ:

1. Установка экскаваторов в забое

. Разработка грунта с очисткой ковша

. Передвижка экскаватора в процессе работы

. Переходы экскаватора от котлована к котловану под опоры линий электропередач на расстоянии до 50 м.

. Очистка мест погрузки грунта

. Отодвигание негабаритных глыб в сторону при разработке разрыхленных мерзлых и скальных грунтов

Разработка грунта экскаваторами с обратной лопатой осуществляется торцовыми или боковыми проходами с перемещением машины по верху забоя «на себя» с копанием грунта ниже уровня его стоянки. Разработанный грунт отсыпают в отвал на бровку и частично (излишки, ненужные для обратной засыпки) на транспорт.

Состав звена: машинист 6р-1 чел., помощник машиниста 5р-1чел.

.2 Ручная доработка грунта

Необходимость ручной разработки грунта возникает при подчистке дна котлована и траншей. Недоборы грунта на дне котлованов после экскаваторной разработке до 25-30см частично разрабатывают механизированным способом с помощью бульдозеров, экскаваторов со специальными зачистными ковшами или других планировочных машин. Остающийся недобор до проектной отметки в 5-7см в целях обеспечения необходимого качества основания рекомендуется разрабатывать, то есть подчищать, вручную.

Состав звена: землекоп 2р-1 чел.

.3 Уплотнение грунта под основание здания

Искусственное уплотнение грунтов производят для повышения устойчивости, уменьшения осадки и увеличения водонепроницаемости земляного сооружения.

В данном проекте уплотнение грунта под основание здания выполняют трамбующими плитами при 6-9 ударах по одному следу, диаметр трамбовки - 2 метра.

Состав работ:

. Планировка откосов водозащитного вала

. Планировка дна котлована

. Бурение шурфов для увлажнения грунта основания

. Увлажнение грунта основания

. Уплотнение грунта

. Копка контрольного шурфа и последующая заливка его бетоном.

Состав звена: машинист 6р-1 чел., землекоп 3р-1 чел.

.4 Устройство песчаного основания

Предусматривается выполнение песчаной подсыпки толщиной 150 мм.

Состав звена: землекоп 3р-1 чел.

.5 Гидроизоляция фундаментов

Предусматривается выполнение вертикальной и горизонтальной гидроизоляции фундаментов.

Состав звена: изолировщик 4р-2ч.

.6 Обратная засыпка котлованов

Выполняется бульдозером Д 3-162.

Состав работ:

1.  Перемещение грунта с засыпкой траншей и котлованов

Состав звена: машинист 6р-1 чел., помощник машиниста 5р-1чел.

1.7 Уплотнение грунта верха строительной площадки

Производится вибрационным катком, весом 2,2 тонны слоями по 25 см.

Состав работ:

1.  Разравнивание грунта слоями перед уплотнением

2.      Уплотнение грунта.

Состав звена: машинист 6р-1 чел., землекоп 3р-1 чел.

2.  Устройство фундаментов

Работы по устройству оснований и фундаментов входят в состав работ по возведению подземной части зданий, являющейся наиболее ответственной частью сооружения. Главными элементами подземной части являются основания и фундаменты. Фундаменты служат для передачи нагрузки от сооружения на основание.

В данном проекте предусмотрено создание свайных фундаментов с монолитным ростверком и сборными железобетонными стаканами под колонны.

.1 Забивка сборных железобетонных свай

Состав работ:

1.  Установка копра.

2.      Погружение основной сваи.

.        Стыковка доборной сваи с основной.

.        Устройство стыкового соединения и гидроизоляции его.

.        Погружение составной сваи с выравниванием при погружении.

.        Установка, закрепление и снятие хомутов и наголовников.

Состав звена: машинист 6р-1 чел., помощник машиниста 5р-1чел.

2.2 Устройство щитовой опалубки под ростверк

. Проверка разметки по осям и отметкам.

. Установка щитов.

. Установка креплений опалубки распорками, стяжками, стойками, подкосами, схватками, клиновыми зажимами или натяжными крюками.

. Выверка установленной опалубки.

. Установка готового блока гнездообразователя (для опалубки подколенника).

Состав звена: плотник 4р-1 чел., 2р-1 чел.

2.3 Устройство арматурных каркасов

1. Подноска и укладка бетонных прокладок с закреплением.

. Установка сеток краном в опалубку.

. Выверка устанавливаемых сеток.

Состав звена: арматурщик 3р-1 чел., 2р-2 чел.

2.4 Заливка бетона в каркас фундамента

Производится посредством бадьи до 3 м³ с использованием глубинного вибратора ИВ-18.

Состав работ:

1. Прием бетонной смеси.

. Укладка бетонной смеси непосредственно на место укладки или по лоткам (хоботам).

. Разравнивание бетонной смеси с частичной ее перекидкой.

. Уплотнение бетонной смеси вибраторами.

. Заглаживание открытой поверхности бетона.

. Перестановка вибраторов, лотков или хоботов с прочисткой их.

Состав звена: бетонщик 4р-1 чел., 2р-1 чел.

2.5 Разборка щитовой опалубки

Состав работ:

1. Снятие элементов креплений с перерезыванием проволочных стяжек и скруток.

. Снятие щитов, досок, хомутов, рамок.

. Спуск элементов опалубки.

. Сортировка, очистка элементов опалубки от налипшего бетона и выдергивание гвоздей.

. Относка элементов опалубки к месту складирования и укладка в штабель.

Состав звена: плотник 3р-1 чел., 2р-1 чел.

2.6 Устройство сборного железобетонного стакана под колонны

Состав звена: монтажник 5р-1чел., 4р-1 чел., 3р-1 чел., 2р-1 чел., машинист 6р-1чел.

3.  Возведение каркаса здания

В индустриальном строительстве возведение каркаса здания, прежде всего, предполагает монтаж строительных конструкций, который может осуществляться при возведении не только полносборных, но и неполносборных зданий. В данном проекте монтируются фундаментные балки, колонны, ригели, плиты покрытия и перекрытия.

Для выполнения этих строительных работ, безусловно, необходимы мощные краны, обладающие повышенной грузоподъемностью и мобильностью.

Для монтажных работ в данном проекте были выбраны гусеничный кран СКГ-40 (для работы преимущественно на первой и второй захватке) и башенный кран КБ-160.2 (для работы преимущественно на третьей захватке).

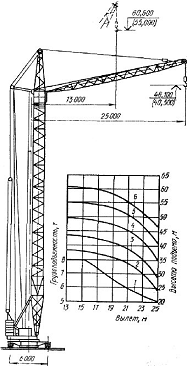

Кран СКГ-40 грузоподъемностью 40 т имеет дизель-электрический многомоторный привод, работающий на переменном трехфазном токе напряжением 380 В. Питание крана обеспечивается от собственной электростанции и от внешней электросети.

Кран оборудован лебедками основного и вспомогательного подъема, стрелоподъемной лебедкой, механизмами поворота и передвижения. Механизмы крана выполнены в виде отдельных блоков; у гусеничных тележек крана независимый привод; опорно-поворотное устройство имеет два кольцевых ряда шаров. Основная стрела длиной 15 м состоит из двух секций, выполненных из уголков. С помощью сменных секций (вставок) стрела может быть удлинена до 20, 25, 30 и 35 м. Все стрелы могут быть оборудованы установочным гуськом длиной 5 м для вспомогательного подъема.

Максимальный вылет в башенно-стреловом исполнении при башне - 22,3 м. Максимальная высота подъема крюка - 48,5 м. Грузоподъемность крана при максимальном вылете стрелы на вспомогательном подъеме - 3,5 тонны.

Башенный кран КБ-160.2, предназначен для механизации подъемно-транспортных работ на строительстве жилых, гражданских и производственных зданий и сооружений различной этажности с элементами строительных конструкций до 8 тонн.

Кран КБ-160.2 имеет подъемную стрелу. При изменении вылета груз движется по траектории, близкой к горизонтальной, что обеспечивается кинематической связью грузовой и стреловой лебедок. Грузовая характеристика зависит от числа секций в башне и района установки крана. В связи с этим металлоконструкции крана изготовлены из морозостойкой стали, резинотехнические изделия, кабели и электрооборудование применены северного исполнения, кожухи тормозов выполнены с уплотнителями для защиты от снега, кабина имеет усиленную теплоизоляцию и обогрев.

.1 Монтаж фундаментных балок

Выполняется кранами СКГ-40 и КБ-160.2.

Состав работ:

1.     Выполняется предварительная раскладка балок вдоль пролета, таким образом, чтобы кран с монтажной стоянки мог устанавливать их в проектное положение без изменения вылета стрелы.

2.      Перед подъёмом балки обустраивают люльками и лестницами.

.        Устанавливают струбцины для временного крепления, навешивают страховочный канат, расчалки и оттяжки

.        После установки сваривают закладные детали

Состав звена: монтажники конструкций 5р-1 чел., 4р-1 чел., 3р-1 чел, 2р-1 чел., машинист крана 6р-1 чел.

.2 Монтаж колонн

Выполняется кранами СКГ-40 и КБ-160.2.

Состав работ:

. Выравнивание дна стаканов (по мере необходимости) с промывкой и очисткой стакана;

. Установка и закрепление одиночных кондукторов;

. Установка колонн;

. Выверка и временное закрепление колонн в кондукторе;

. Разъединение, снятие и перестановка кондукторов;

. Очистка кондукторов от наплывов бетонной смеси.

Состав работ при установке колонн на нижестоящие колонны:

. Установка одиночного или группового кондуктора с выверкой и закреплением его;

. Установка колонн с временным закреплением монтажными приспособлениями кондуктора;

. Выверка положения колонн;

. Отсоединение монтажных приспособлений группового кондуктора или разъединение, снятие и перестановка одиночного кондуктора.

Состав звена: монтажники конструкций 5р-1 чел., 4р-1 чел., 3р-1 чел, 2р-1 чел., машинист крана 6р-1 чел.

.3 Монтаж ригелей междуэтажных перекрытий

Выполняется кранами СКГ-40 и КБ-160.2.

Состав работ:

. Устройство постели из раствора (при необходимости)

. Установка элементов.

. Выверка и временное закрепление.

. Снятие временного крепления.

Состав звена: монтажники конструкций 5р-1 чел., 4р-1 чел., 3р-1 чел, 2р-1 чел., машинист крана 6р-1 чел.

.4 Монтаж междуэтажных многопустотных плит перекрытия

Выполняется кранами СКГ-40 и КБ-160.2.

Состав работ:

. Приготовление постели из раствора.

. Подъем и укладка плит.

. Выверка и исправление положения плит.

. Крепление плит анкерами к стенам (в кирпичных зданиях) и между собой.

Состав звена: монтажники конструкций 5р-1 чел., 4р-1 чел., 3р-1 чел, 2р-1 чел., машинист крана 6р-1 чел.

.5 Монтаж ребристых плит покрытия

Выполняется кранами СКГ-40 и КБ-160.2.

Состав работ:

. Приготовление постели из раствора.

. Подъем и укладка плит.

. Выверка и исправление положения плит.

. Крепление плит анкерами к стенам (в кирпичных зданиях) и между собой.

Состав звена: монтажники конструкций 5р-1 чел., 4р-1 чел., 3р-1 чел, 2р-1 чел., машинист крана 6р-1 чел.

4.  Возведение стен и монтаж внутренних перегородок

4.1     Монтаж панелей наружных стен

Состав работ:

. Устройство постели из раствора с раскладкой маяков.

. Подъем и установка панелей.

. Выверка и временное закрепление.

. Подштопка горизонтального шва раствором.

. Снятие временного крепления.

Состав звена: монтажники конструкций 5р-1 чел., 4р-1 чел., 3р-2 чел, 2р-1 чел., машинист крана 6р-1 чел.

4.2     Устройство кирпичной кладки толщиной 0,51 м для наружных стен

Состав работ:

. Натягивание причалки.

. Подача и раскладка кирпича.

. Перелопачивание, расстилание и разравнивание раствора.

. Кладка стен с выкладкой всех усложнений кладки, подбором, околкой и отеской кирпича.

. Заделка балочных гнезд.

. Расшивка швов (при кладке с расшивкой).

Состав звена: каменщики 4р-1 чел., 3р-2 чел., машинист 6р-1 чел.

4.3     Устройство внутренних перегородок

Предполагается обустройство внутренних кирпичных перегородок толщиной 0,38 м и 0,12 м, а также перегородок из гипсолитовых плит.

Состав работ:

. Кладка конструкций из кирпича.

. Устройство ниш для отопления, вентиляционных и дымовых каналов с разделками борозд, осадочных и температурных швов, архитектурных и конструктивных деталей.

. Расшивка швов кладки наружных стен.

.Установка металлических креплений.

. Выравнивание готового основания раствором.

. Установка плит и каркасов.

. Постановка металлических креплений.

. 3аделка швов.

Состав звена: каменщики 4р-1 чел., 3р-2 чел., машинист 6р-1 чел.

4.4     Монтаж лестничных маршей, совмещенных с площадками (массой 2,4 т)

Выполняется кранами СКГ-40 и КБ-160.2.

Состав работ:

. Устройство постели из готового раствора.

. Установка лестничных маршей или плит лестничных площадок.

. Выверка, исправление положения марша или площадки.

. Заливка швов раствором.

Состав звена: монтажники конструкций 5р-1 чел., 4р-1 чел., 3р-2 чел, 2р-1 чел., машинист крана 6р-1 чел.

. Плотнично - стекольные работы

5.1 Заполнение оконных блоков

Выполняется кранами СКГ-40 и КБ-160.2.

Состав работ:

. Расчистка основания проема.

. Строповка блока при установке краном.

. Заводка блока в проем или установка по ходу укладки в проектное положение.

. Выверка правильности установки.

. Заклинивание блока с заготовкой клиньев.

. Крепление коробки блока к стене ершами.

Состав звена: плотники 4р-1 чел., 2р-1 чел., машинист кр. 5р-1 чел.

.2 Заполнение дверных проемов

Выполняется кранами СКГ-40 и КБ-160.2.

Состав работ:

1. Прирезка и пригонка дверных полотен к проему.

. Постановка и укрепление петель на шурупах.

. Постановка приборов и навеска дверей на петли.

Состав звена: плотники 4р-1 чел., 2р-1 чел., машинист кр. 5р-1 чел.

.3 Вставка стекол на замазке

Состав работ:

1.   Нарезка стекол частично.

2.      Снятие и навеска при необходимости оконных створок, фрамуг и деревянных полотен; разъединение и соединение створок спаренных переплетов и полотен балконных дверей блоков.

.Очистка фальцев от грязи и коррозии и частичная проолифка их.

.Вставка стекол на штапиках по замазке (или на двойной замазке).

.Установка штапиков.

.Протирка стекол.

Состав звена: стекольщик 2р-1 чел.

. Устройство кровли

Это последняя стадия возведения здания «вчерне». Технологический процесс устройства кровли зависит от вида используемого материала. В данном проекте применяется рулонный кровельный материал - рубероид.

6.1     Очистка основания от мусора

Состав работ:

. Включение компрессора.

. Очистка основания сжатым воздухом.

. Очистка наплывов раствора скребком.

. Уборка мусора.

. Выключение компрессора.

. Перемещение компрессора и переноска шлангов.

Состав звена: кровельщик 2р-1 чел.

6.2     Устройство пароизоляции (обмазочной в один слой)

Состав работ:

. Устройство оклеенной изоляции из рулонных кровельных материалов.

2. Устройство прокладочной изоляции из рулонных кровельных материалов.

3. Устройство обмазочной изоляции из битумной мастики.

. Приготовление грунтовки.

Состав звена: изолировщик 3р-1 чел., 2р-1 чел.

6.3     Отделка стыков и примыканий рулонными материалами

Состав работ:

. Устройство цементного бортика.

. Наклейка дополнительных слоев рулонного кровельного ковра в местах примыкания кровли к стенам и парапетам.

. Обделка примыканий фартуками из оцинкованной стали и закрепление их полосовой сталью.

Состав звена: кровельщики 4р-1 чел., 3р-1 чел.

6.4     Устройство водосточных воронок

Состав работ:

. Нарезка и подгонка рулонного материала и ткани.

. Нанесение мастики на материалы.

. Последовательное приклеивание к чаше воронки ткани и всех примыкающих к воронке слоев рулонного материала.

. Нанесение мастики на кровлю вокруг воронки.

Состав звена: кровельщик 5р-1 чел.

6.5     Укладка плитного утеплителя

Состав звена: изолировщики 4р-1 чел., 3р-1 чел.

6.6     Устройство цементной стяжки

Состав работ:

. Подготовка готового основания.

. Изготовление прокладок из листовой оцинкованной стали толщиной 1 мм.

. Огрунтовка асбестоцементных листов стяжки с двух сторон.

. Устройство выравнивающих стяжек.

. Оклейка стыков между листами стяжки стеклотканью на битумной мастике.

. Приготовление грунтовки.

Состав звена: кровельщики 4р-1 чел., 3р-1 чел.

6.7     Наклейка рулонного ковра в 5 слоев

Состав работ:

. Наклейка рулонных материалов на битумной мастике.

. 3ащита рулонного кровельного ковра.

. Наплавление рулонных материалов.

Состав звена: кровельщики 4р-1 чел., 3р-1 чел.

6.8     Устройство бронированного ковра из мелкого гравия

Выполняется на битумной мастике.

Состав звена: кровельщики 3р-1 чел., 2р-1 чел.

7.  Устройство полов

7.1     Устройство бетонной подготовки (толщиной 0,15 м под все полы первого этажа)

Состав работ:

1. Прием бетонной смеси.

. Укладка бетонной смеси непосредственно на место укладки или по лоткам (хоботам).

. Разравнивание бетонной смеси с частичной ее перекидкой.

. Уплотнение бетонной смеси вибраторами.

. Заглаживание открытой поверхности бетона.

. Перестановка вибраторов, лотков или хоботов с прочисткой их.

Состав звена: бетонщики 4р-1 чел., 3р-1 чел., 2р-2 чел.

7.2     Устройство чистых полов

Проектом предполагается устройство мозаичных, паркетных, цементных, релиновых полов и полов из керамической плитки.

Состав работ по устройству мозаичных полов:

1. Подготовка оснований.

. Разметка рисунка.

. Устройство покрытий.

. Уход за покрытием.

Состав работ по устройству цементных полов:

1. Смачивание поверхности бетонного основания водой.

. Установка маячных реек по готовому подстилающему слою.

. Укладка, разравнивание и уплотнение цементно-песчаного раствора.

. Снятие маячных реек и заделка борозд.

. Заглаживание поверхности покрытия металлическими гладилками.

Состав работ по устройству релиновых полов:

. Раскатывание рулонов с разметкой и нарезкой на полотнища.

. Наклейка полотнищ с прирезкой в стыках.

. Укладка ковровых покрытий насухо.

. Проклеивание стыков ковровых покрытий

Состав работ по устройству полов из керамической плитки:

1. Подготовка оснований.

. Настилка покрытий плитками с подбором и сортировкой плиток, с устройством прослойки и с заделкой швов цементным раствором.

. Настилка покрытий коврами из керамических плиток с устройством прослойки и с заделкой швов цементным раствором.

. Уход за покрытиями.

. Очистка и промывка покрытий.

Состав работ по устройству паркетных полов:

1. Подготовка основания.

. Настилка покрытий с креплением гвоздями и на клею.

. Острожка провесов, циклевка и шлифование.

Состав звена: отделочники 5р-1 чел., 3р-1 чел., 2р-1 чел (на каждый вид пола).

8.  Наружная и внутренняя отделка

Работы по устройству отделочных покрытий выполняют на завершающем этапе строительства зданий и сооружений. Их назначение - придать строению законченный вид, отвечающий функциональному назначению помещений, а также эстетическим и гигиеническим требованиям.

.1 Отделочные работы

Проектом предусмотрена предварительная отделка стен (как внутренних, так и наружных) и потолков под окраску.

Состав работ:

1. Заделка отверстий для прохода трубопроводов.

.Выравнивание (однослойная штукатурка), затирка или беспесчаная накрывка поверхности.

.Прорезка рустов.

.Разделка мест сопряжения плит и панелей со стенами и перегородками.

.Обмазка раствором наличников, плинтусов и коробок.

Состав звена: маляры 3р-1 чел., 2р-1 чел.

8.2 Штукатурные работы

Нормами предусматривается поточный способ производства штукатурных работ, расчлененный на отдельные технологические операции, характер и количество которых зависят от вида оштукатуривания и материалов оштукатуриваемых поверхностей.

Средняя общая толщина штукатурного намета не превышает при простом оштукатуривании 12 мм, при улучшенном - 15 мм, при высококачественном - 20 мм.

Толщина каждого слоя грунта не превышает 7 мм при устройстве его из известковых и известково-гипсовых растворов и 5 мм - из цементных растворов. Нанесение каждого последующего слоя штукатурного намета производится только после схватывания предыдущего.

Толщина слоя накрывки после ее выравнивания и затирки составляет для всех видов оштукатуривания, кроме декоративного, не более 2 мм, для декоративного оштукатуривания - 5 мм. Накрывочный слой штукатурки наносится после схватывания последнего слоя грунта.

Штукатурные растворы для обрызга и грунта процеживаются через сетку с ячейками 3´3 мм, а для накрывочного слоя штукатурки - дополнительно через сетку с ячейками 1,5´1,5 мм; гипс просеивается через сетку с ячейками 1´1 мм.

Подвижность процеженных штукатурных растворов в момент механизированного их нанесения на оштукатуриваемые поверхности соответствует глубинам погружения стандартного конуса: для слоев обрызга - 9-14, грунта - 7-8, накрывочного слоя, содержащего гипс - 9-12, не содержащего гипс - 7-8 см.

Состав работ:

1. Приготовление штукатурного раствора из сухих смесей.

.Огрунтовка поверхностей.

.Нанесение раствора вручную с затиркой.

.Нанесение раствора для отделки плоскостей лузг и усенков.

Состав звена: штукатуры 4р-1 чел., 2р-1 чел.

8.3 Малярные работы

Проектом предусмотрена окраска окон, дверей, стен масляными составами, потолков - водоэмульсионной краской.

Состав работ:

1. Очистка.

. Сглаживание поверхности.

. Расшивка или заполнение трещин.

. Проолифливание (грунтование).

. Частичное подмазывание с проолифливанием подмазанных мест.

. Шлифование подмазанных мест.

. Первое окрашивание.

. Второе окрашивание.

Состав звена: маляры 3р-1 чел., 2р-1 чел (на каждый вид малярных работ).

Прочие неучтённые работы (30% от итоговой суммы основных строительно-монтажных работ).

Благоустройство (1% от итоговой суммы основных строительно-монтажных работ).

Наружные слаботочные электрические сети (0,8% от итоговой суммы основных строительно-монтажных работ).

Наружные коммуникации:

-             водопровод (2 % от итоговой суммы основных строительно-монтажных работ);

-       канализация (3 % от итоговой суммы основных строительно-монтажных работ);

-       теплоснабжение (4% от итоговой суммы основных строительно-монтажных работ).

Внутренние сантехнические работы (1,8% от итоговой суммы основных строительно-монтажных работ).

Внутренние электромонтажные работы (2,6% от итоговой суммы основных строительно-монтажных работ).

1.2 Расчет трудоёмкости работ (калькуляция трудовых затрат)

Калькуляция трудовых затрат входит в состав технологической карты и является основой для составления сетевого графика.

В калькуляцию входят все работы (механизированные и ручные).

Калькуляция составляется при помощи государственных элементных сметных норм на строительные работы по [5, 6, 7, 8, 9, 10, 11, 12, 13, 14, и 15] и сводится в единую таблицу, в которой приводится перечень всех процессов, объёмов, трудоёмкости и стоимости работ.

Калькуляция трудовых затрат по работе приведена в таблице 1.2.

.3 Перечень специализированных потоков и трудозатрат

Поточный метод выполнения строительно-монтажных работ получил широкое развитие и применение как в жилищном, так и в промышленном строительстве как наиболее эффективный метод организации производства.

Необходимость поточной организации производства вытекает из принципов разделения труда и его кооперирования. Развитие специализации строительного производства связано непосредственно с внедрением поточного метода, характеризующего уровень индустриализации строительства.

Поток может быть организован при выполнении простых строительных процессов и при строительстве крупных объектов. Принято различать специализированные, объектные и комплексные потоки.

В данном курсовом проекте строительство объекта спланировано специализированными потоками работ.

Специализированный поток организуют для выполнения определенного вида работ(монтажных, отделочных и прочих). Он состоит из ряда частных потоков (элементарный строительный поток представляет собой один или несколько процессов, выполняемых одним коллективом, бригадой, звеном), объединенных единой системой параметров и схемой потока. Специализированные потоки являются основными структурными элементами потока. Их продукцией служат законченные виды работ, конструктивные элементы и части зданий.

На данном этапе работы производится расчёт продолжительности работ по захваткам. Исходными данными для этого служит калькуляция трудовых затрат. Назначаются количество смен и количество людей работающих в одну смену. Продолжительность высчитывается как отношение трудоёмкости в смену к произведению количества смен на количество людей работающих в смену. Полученные результаты занесены в таблицу 1.3.

.4 Модель сетевого графика

Составление сетевого графика - графика процесса строительства - является основным назначением календарного планирования. Этот график должен быть сбалансирован по объемам производства с мощностями и ресурсами строительной организации и удовлетворять ряду ограничений, с учетом которых должно вестись строительство. К таким ограничениям обычно относятся: последовательность и взаимосвязь между видами работ; интенсивность и сроки их выполнения; директивные или нормативные сроки продолжительности строительства; количество ресурсов и распределение их по времени; технические условия на производство работ; требования охраны труда и др.

Разработка сетевых графиков удобна при возведении однотипных объектов ритмичными потоками и позволяет наглядно представить развитие строительного потока во времени и пространстве. В связи с этим у нас и за рубежом в последние годы стали всё чаще использовать сетевую модель календарного плана в виде сетевого графика. Она позволяет в более наглядной форме отобразить порядок возведения сложного объекта.

Сетевой график (сетевая модель) представляет собой стрелочную диаграмму, отображающую последовательность осуществления всех операций, их взаимосвязи и зависимости, отражающие закономерности технологии производства и принятые решения по выполнению программы работ для достижения заданной цели.

В сетевом графике работы изображаются стрелками, а события - кружочками.

Работа - это производственный процесс, требующий затрат времени и материальных ресурсов.

Событие - это факт окончания одной или нескольких работ, необходимых и достаточных для начала следующих работ.

Ожидание - процесс, требующий только затрат времени и не потребляющий никаких материальных ресурсов. Ожидание, в сущности, является технологическим или организационным перерывом между работами, непосредственно выполняемыми друг за другом.

Путь - непрерывная последовательность работ в сетевом графике.

Критическим путём называют полный путь, имеющий наибольшую длину (продолжительность) из всех полных путей. Его длина определяет срок выполнения работ по сетевому графику.

Исходными данными для разработки сетевых графиков, охватывающих сферу работ каждого ответственного исполнителя на строящемся объекте, являются: технологическая документация, сметы, ППР, технологические карты и т.п.; данные о технологии и организации строительства аналогичных объектов; данные о поставке конструкций, деталей, изделий, монтируемого оборудования; данные о составе бригад, типа машин и оборудования и других ресурсах, которые намечается использовать на данном объекте; действующие нормативные документы - СНиПы, ГЭСНы, инструкции и указания по производству и приемке строительных специальных и монтажных работ; калькуляция трудовых затрат и заработной платы; данные о фактической производительности труда, достигнутой при выполнении аналогичных видах работ.

Возведение блока служебно-технического здания для морских портов на 500 человек началось 2 марта 2009 года и закончилось 29 июля 2010 года. Строительство объекта в целом заняло 362 дня.

Сетевой график представлен на листе 1 графической части курсового проекта.

.5 Технико-экономические показатели сетевого графика

Эффективность построения сетевого графика, представляющего собой вариант плана производства работ, проверяют на основе анализа результатов расчета параметров. График отражает результаты выбора методов производства и использования фронта работ, взаимосвязи различных работ, выполняемых последовательно или параллельно. Расчет параметров сети позволяет получить необходимую информацию для анализа целесообразности выбранных решений. На основе расчета критического пути можно сравнить продолжительность выполнения всей программы работ с директивным сроком и нормой продолжительности строительства.

Экономический анализ сетевого графика проводят на основе расчета его технико-экономических показателей, числовые характеристики которых сведены в таблицу 1.4.

Таблица 1.4 - Технико-экономические показатели сетевого графика

1.   Продолжительность строительства.

Нормативная продолжительность выполнения работ принята по СНиП 1.04.03-85* «Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений. Часть 2» - 16,5 мес. (495 дней). Принятая продолжительность выполнения работ по календарному плану равна 362 дня.

2.   Коэффициент сложности сетевого графика

,                                  (1.1)

где - количество работ в графике;

-количество зависимостей;

-количество событий.

 - это простой сетевой график.

. Коэффициент напряженности сетевого графика

,                                            (1.2)

где - сумма всех действительных работ и ожиданий, шт.

- сумма работ, лежащих на критическом пути, шт.

. Коэффициент совмещения строительных процессов во времени

Это отношение нормативной продолжительности к принятой:

. Коэффициент неравномерности движения рабочих определяется отношением максимального количества рабочих по календарному плану к средней численности рабочих:

1.6 Указания по технике безопасности

Условия, обеспечивающие безопасность работ, определяются трудовым законодательством и специальными правилами по охране труда для производства строительно-монтажных работ.

Инженерно-технический персонал (технические руководители, главные инженеры и специально назначенные инженеры по технике безопасности, а также производители работ и мастера) несет ответственность в соответствии с действующим законодательством за безопасность работ на строительстве. При выборе методов работ, использовании строительных машин должны предусматриваться специальные меры по полному обеспечению безопасности для рабочих и по предупреждению возможности несчастных случаев. За техникой безопасности и противопожарной техникой осуществляют надзор специальные государственные инспекции, комитеты профсоюза, а также комиссии общественных инспекторов.

При производстве земляных работ необходимо руководствоваться правилами охраны труда, изложенными в СНиП III-70, в проекте производства работ и в специальных конструкциях.

Земляные работы в зоне расположения действующих подземных коммуникаций могут производиться только с письменного разрешения организаций, ответственных за их эксплуатацию. До начала рытья котлованов или траншей подземные коммуникации должны быть перенесены или ограждены. Земляные работы в местах расположения подземных коммуникаций требуют принятия всех мер предосторожности, постоянного технического надзора и тщательного инструктажа рабочих.

Техническое состояние землеройных машин должно регулярно проверяться при своевременном устранении обнаруженных неисправностей. Экскаватор во время работы должен стоять на спланированном месте. Во время работы экскаватора запрещается пребывание людей в пределах призмы обрушения и в зоне разворота стрелы экскаватора (радиус +5 м). Получающиеся в забое «козырьки» немедленно срезают. Погрузку автомашины экскаватором производят так, чтобы ковш подавался с боковой или задней стоны кузова, а не через кабину водителя. Передвижение экскаватора с загруженным ковшом запрещается.

При рытье траншей и котлованов в местах, где происходит движение людей и транспорта, устанавливают ограждения с предупредительными надписями; в ночное время огражденные места освещают.

При производстве каменных работ должно быть обеспечено строгое соблюдение правил безопасности работ на подмостках и лесах, при погрузочно-разгрузочных работах, использовании машин.

Кладку очередного яруса стены каменщики производят стоя на рабочем настиле, уровень которого должен быть на 1-2 ряда ниже уровня кладки в начале работы. Рабочее место следует организовать так, чтобы между стеной и зоной расположения материалов был свободный проход (рабочая зона) шириной не менее 60 см, где каменщики, ведущие кладку, могли бы передвигаться.

Не разрешается производить кирпичную кладку более двух этажей без устройства междуэтажных перекрытий или без прочных настилов по балкам, а также без устройства площадок, маршей и их ограждений в лестничных клетках. Установка подмостей на подшивку или по накату перекрытий запрещается.

Рабочие места должны систематически очищаться от мусора, боя кирпича и остатков материалов.

Если кладку ведут с внутренних подмостей по всему периметру стен, с наружно стороны устанавливают (под углом горизонту 20^о) защитные козырьки из сетки или из сплошного щитового настила, уложенного на металлические кронштейны, которые заделывают в кладку по мере ее возведения на расстоянии более 3 м друг от друга. Ширина козырьков должна быть не менее 1,5 м.

При установке плит облицовки одновременно с кладкой каменщики также работают с предохранительными поясами. Кладка не должна прекращаться, пока не будет выложена стена до верха облицовочной плиты. При производстве облицовочных работ с лесов рабочие не должны работать на разных этажах по одной вертикали.

До начала работ на территории монтажной площадки следует установить указатели рабочих проходов и проездов и определить опасные зоны. Монтажное и подъемное оборудование, а также захватные приспособления должны быть проверены и испытаны ответственными лицами технического персонала стройки.

Места нахождения рабочих, расположенные на высоте, следует оградить. К монтажным работам на высоте без устройства лесов и ограждений допускаются лишь опытные монтажники, прошедшие один раз в году специальное медицинское освидетельствование. Все монтажники снабжаются предохранительными поясами, при помощи которых они прочно прикрепляют себя к ранее смонтированным и закрепленным конструкциям.

Монтаж конструкций должен производиться с обязательным соблюдением действующих правил техники безопасности для строительно-монтажных работ.

Под местами производства монтажных работ движение транспорта и людей запрещается.

При работе в ночное время монтажная площадка должна быть освещена прожекторами и лампами.

При выполнении электросварочных работ следует соблюдать действующие правила по электробезопасности и выполнять требования по защите людей от вредного воздействия лучей электрической дуги.

В связи с тем, что кровельные работы выполняются на высоте и в большинстве случаев на наклонных поверхностях покрытий зданий и сооружений, особое внимание при производстве работ следует обращать внимание на меры предосторожности против падения рабочих, материалов инструментов.

Установка подвесных желобов должна осуществляться или с выпускных лесов, или с люлек. При выполнении рулонных кровель и варки мастики необходимо соблюдать предосторожность против ожогов горячей мастикой. Варку мастик следует организовать на специальных площадках, удаленных от сгораемых зданий не менее чем на 25 м. При этом запас сырья и топлива должен находиться на расстоянии не менее 5 м от котла

Проходы стремянки, а также рабочие места, оборудование, механизмы, инструмент и прочее непосредственно перед работой следует осмотреть и очистить от остатков мастики, бетона, мусора и грязи, а зимой, кроме того, от снега и наледи.

Все кровельные материалы, тара и инструмент, расположенные на скатах кровли, должны быть закреплены. В связи с возможным падением с крыши инструментов и материалов необходимо устраивать вдоль наружных стен зданий огражденные зоны шириной не менее 3 м.

Запрещается ведение кровельных работ при гололеде, густом тумане, а также при ветре свыше 6 баллов, ливневом дожде или сильном снегопаде.

При производстве любых строительных работ необходимо не только соблюдать общие правила техники безопасности, но и предусматривать мероприятия по устранению источников возможного травматизма в данных условиях. Они разрабатываются на основании СНиП III.4-80 «Техника безопасности в строительстве», где излагаются в виде конкретных указаний, основные из которых представлены выше.

2. Проектирование объектного стройгенплана

Строительный генеральный план - это план размещения на строительной площадке объектов строительства и обслуживающих строительство машин, механизмов, временных зданий, сооружений, устройств, дорог и подземных коммуникаций. Стройгенплан является важнейшей составной частью технической документации и основным документом, регламентирующим организацию площадки и объемы временного строительства.

Различают стройгенплан общеплощадочный и объектный. Общеплощадочный стройгенплан дает принципиальные решения по организации строительного хозяйства всей площадки в целом и выполняется проектной организацией на стадии разработки проекта в составе проекта организации строительства. Объектный стройгенплан, в свою очередь, детально решает организацию той части строительства, которая непосредственно связана с сооружениями данного объекта и охватывает территорию, перемыкающую к нему. Составляется он строительной организацией на одно или несколько зданий и сооружений на стадии рабочей документации в составе проекта производства работ. Различия в методах проектирования между стройгенпланом в составе ПОС и ППР сводятся, по существу, к степени детализации разработки плана и точности расчетов.

Решения стройгенплана отвечают требованиям строительных нормативов [17, 19]. Эти решения должны:

обеспечивать наиболее полное удовлетворение бытовых нужд работающих на строительной площадке, рациональное прохождение грузопотоков на площадке;

отвечать требованиям техники безопасности и условиям охраны окружающей среды;

свести к минимуму затраты на временной строительство.

В данном курсовом проекте разработан объектный стройгенплан, причем составлен он с учетом состояния строительной площадки на стадии возведения каркаса здания.

2.1  Особенности проектирования стройгенплана

Объектный стройгенплан проектируют на основе решений, принятых в общеплощадочном стройгенплане и в его развитии. На стройгенплане объекта показывают расположение подъемно-транспортных механизмов, путей их перемещения и радиусы действия кранов, приобъектные склады, пути перемещения средств транспорта, осуществляющего доставку материалов, деталей и конструкций, постоянные и временные сети водопровода, канализации и теплоснабжения, временные административно-бытовые сооружения.

Проектирование стройгенплана обычно начинают с выбора типа и числа подъемных механизмов, зон расположения путей перемещения подъемных кранов или стационарных подъемников, зон выгрузки материалов и деталей, а также дорог, по которым они должны подвозиться.

При проектировании стройгенплана следует руководствоваться следующими принципами:

максимально использовать для нужд строительства существующие здания и сооружения, а также подлежащие сносу или строящиеся;

объем строительства временных зданий и сооружений должен быть минимальным;

производственные установки целесообразно размещать на кратчайшем расстоянии от места потребления их продукции;

грузопотоки конструкций и материалов следует выполнять с минимальным числом перегрузок, а также комплексной механизацией погрузочно-разгрузочных, складских и транспортных работ;

протяженность временных инженерных сетей и коммуникаций должна быть минимальной;

временные здания и сооружения следует предусматривать передвижными индустриального изготовления;

следует обеспечить соблюдение требований безопасного ведения работ, противопожарной безопасности, производственной санитарии и охраны окружающей среды;

необходимо создать благоприятные условия бытового обслуживания персонала стройки.

Стройгенплан выполнен на листе формата А1 в масштабе 1:1000 (второй лист графической части курсового проекта) и содержит следующие элементы:

-        возводимое здание - блок служебно-технического здания для морских портов на 500 человек, вычерченный по его крайним осям;

         временные здания и сооружения - административно-бытовые помещения, расположенные вне опасных зон и сосредоточенные в месте наибольшей концентрации людей. Расстояние от рабочих мест до туалетов составляет около 60 м. Перечень временных зданий и сооружений и их площадь приведены в экспликации временных зданий и сооружений на листе;

         временные автомобильные дороги закольцованы вокруг возводимого здания и имеет ширину 6 м. Радиусы закругления составляют 12 м. Закругления имеют уширение 2,35м. Карманы для осуществления разгрузки автотранспортом материалов на приобъектные склады выполнены глубиной 6 м.;

         временные пешеходные дорожки имеют ширину 1,5 м и расположены вдоль временных зданий и от временной автодороги до входа в здание;

         временная дорога для монтажного крана имеет ширину 6 м. Ось дороги расположена на расстоянии 7 м от возводимого здания;

         временное ограждение стройплощадки отдалено от края временной автодороги на 6,5 м. Стройплощадка имеет один въезд (выезд) с распашными воротами;

         открытые площадки для складирования размещены на необходимом (с точки зрения работ кранов) расстоянии от оси возводимого здания и имеют длину, равную стороне возводимого здания, ширину - 3,5м (большой склад возле третьей захватки - 11,2 м шириной и 35 м длиной); также на площадке имеются навесы, закрытые склады для строительных материалов, площадки для приема бетона;

-        временные и проектируемые сети водоснабжения, теплоснабжения, электроснабжения. Источником последнего служит трансформаторная подстанция, располагаемая в центре нагрузок, от которой отходят питающие линии низкого напряжения по подземным и воздушным линиям. Потребителями электроэнергии являются строительные машины и механизмы, бытовые помещения, закрытые склады, прожекторы освещения стройплощадки и мест ведения работ. Водоснабжение осуществляется от действующей городской сети. Колодцы с пожарными гидрантами размещены с учётом возможности прокладки рукавов от них до мест тушения пожара;

- зоны расположения монтажных кранов: вокруг первой и второй захватки - гусеничного крана СКГ-40, вокруг третьей - башенного крана КБ-160.2;

         опасные зоны влияния монтажного крана на зону дорог на стройгенплане заштрихованы.

2.2  Расчет площадей временных зданий и сооружений

Производственно-бытовые городки сооружаются до начала производства основных СМР на объектах. Площади санитарно-бытовых помещений принимают по этапам строительства с учетом динамики движения рабочей силы на каждом этапе. Комплекс помещений должен быть подобран для всех рабочих, занятых на стройплощадке.

Состав и размещение временных зданий и сооружений производится в соответствии с требованиями, изложенными в [17, 19,21].

Последовательность проектирования:

-       определяется необходимый объём временного строительства с учётом назначения зданий и сооружений;

-       выявляется возможность целесообразного использования для нужд строительства существующих зданий и опережающего возведения проектируемых административно-бытовых зданий;

-       определяется номенклатура временных зданий и сооружений в соответствии с количеством работающих;

-       определяются размеры площадки для бытового городка, схема размещения зданий и способы их обеспечения водой, электроэнергией и другими коммуникациями;

-       при проектировании стройгенплана в составе ППР уточняется номенклатура зданий и сооружений по их типам, производится их привязка, уточняются способы подключения к коммуникациям.

Расчёт площадей административных и санитарно-бытовых зданий начинается с расчёта общей численности работающих на строительной площадке N_общ:

,              (2.1)

где N_max - численность рабочих, принимаемая по графику движения рабочей силы, N_max=29 чел;

N_итр - численность инженерно-технических работников, N_итр=3 чел;

N_моп - численность младшего обслуживающего персонала и охраны, N_моп=1 чел;

К₀ - коэффициент, учитывающий отпуска, К₀=1,05.

Из максимальной численности работающих 70% - мужчины и 30% - женщины, таким образом, 26 человек - мужчины и 11 - женщины.

Расчёт площадей временных зданий сведён в таблицу 2.1.

Таким образом, временные здания и сооружения для строительства блока служебно-технического здания для морских портов занимают общую площадь участка в 620,0 м².

2.3  Расчет площадей складов

Временные здания производственного характера включают склады, навесы, кладовые, различные мастерские производственного и обслуживающего характера, энергетические установки. В данном курсовом проекте рассчитывается площадь открытых, закрытых складов, навесов, а также площадок приема бетона и раствора. Численные показатели расчетов приведены в таблице 2.2.

Площадь склада зависит от вида, способа хранения материалов и его количества. Площадь склада слагается из полезной площади, занятой непосредственно под хранящимися материалами; вспомогательной площади приемочных и отпускных площадок; проездов, проходов и служебных помещений (в больших складах).

Объем материалов, подлежащих хранению на складе:

,                                  (2.2)

где - объем материала, требуемого для осуществления строительства;

 - коэффициент неравномерности поступления материалов и изделий на склады;

 - продолжительность потребления данного ресурса определяется по календарному плану;

 - нормативный запас материалов, дней;

 - коэффициент неравномерности потребления материалов. К=1.3.

Полезная площадь складов (без проходов), м²:

,                                    (2.3)

где  - количество материала, укладываемого на 1м² площади склада.

Расчетная площадь складов с проходами, м²:

,                                     (2.4)

где  - коэффициент использования площади склада.

Размеры и конструкции складов выбраны на основе утвержденных унифицированных типовых секций.

строительство здание морской порт

Таблица 2.2 - Расчет площадей складов
