Организация возведения монолитного дома переменной этажности в микрорайоне Южного Бутово г. Москвы

1. Введение



.1 Исходные данные


Тема дипломного проекта: Организация возведения монолитного дома переменной этажности в микрорайоне Южного Бутово г.Москвы

1.2 Актуальность темы


Актуальность данной темы очевидна. В последнее время наметился бурный рост сооружений из монолитного железобетона, особенно в Москве. Причем спрос на эти здания не ограничивается только жилыми. Возводятся также деловые и административные центры, различные общественные здания.

1.3 Данные о районе строительства



Объект находится в г. Москве на улице Адмирала Лазарева стр.73.

Москва расположена в климатическом подрайоне 2В (рис.9 прил.1 СНиП 2.01.01-82) с умеренно сухим состоянием наружных конструкций. В III снеговом районе (карта 1 прил.5 СНиП 2.01.07-85) с нормативным значением веса снегового покрова 1кПа. В I ветровом районе (карта 3 прил.5 СНиП 2.01.07-85) с нормативным значением ветрового давления 0.23кПа. Средняя температура воздуха в июле +18.1°С, в январе -10.2°С. Температура наиболее холодной пятидневки Т0.92= -26°С.

Влажность наружного воздуха и осадки согласно прил.3 СНиП 2.01.01-82 (табл. 1.1.):

Таблица 1.1. Влажность наружного воздуха. Осадки

Средняя месячная относительная влажность воздуха в 13 часов, %

Количество осадков, мм

Наиболее холодного месяца

Наиболее жаркого месяца

За год

Жидких и смешанных за год

Суммарных max

83

54

704

528

61


Направление и скорость ветра согласно прил.4 СНиП 2.01.01-82 (таблицы 1.2. и 1.3.):

рис.1.1.Роза ветров за январь

Таблица 1.2. Скорость и повторяемость ветра за январь

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

Штиль










.3 Скорость и повторяемость ветра за июль

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

Штиль










2. Архитектурно-планировочная часть

2.1 Объемно-планировочное решение


Проектируемое 28-ми этажное жилое здание представляет собой двухсекционный дом точечного типа с выступающими в плане наружными стенами по периметру (эркеры и балконы), с перепадами высот и нерегулярной системой поэтажных планов.

Планы, разрезы.

Ввиду того, что здание в целом представляет собой пирамиду, поэтому с ростом высоты конфигурация планов постепенно сужается (особенно в секции 1). Высота этажа принимается равной 3,3 м.

В секции 2 на каждом этаже запроектировано две двухкомнатные и три трехкомнатные квартиры. Все квартиры имеют передние со встроенными шкафами или прилегающими прихожими, кухни, оборудованные электроплитами и мойками, совмещенные санитарные узлы-ванны и отдельный дополнительный туалет. Гостиная всех квартир выступает в плане в виде эркера трапециевидной формы с преломляющемся остеклением. Примыкающий к ним балкон (также трапециевидной формы), как бы повторяя форму эркера, еще более выдается наружу и образует целый выступающий комплекс. Выход на балкон осуществляется через боковую сторону эркера в гостиной. Во всех квартирах гостиная соединяется с кухней в целях использования ее как кухни-столовой. В трехкомнатных квартирах с торца дома также имеются балконы. Состав ванных комнат следующий: ванна-джакузи, раковина, унитаз и биде. Кроме того во всех квартирах имеется второй отдельный туалет.

Каждая квартира через переднюю выходит на поэтажный лестнично-лифтовой узел, в центре которого распложена лифтовая площадка, выходящая непосредственно к наружной стене со сквозным по высоте остеклением. Количество лифтов - по два грузовых и пассажирских. С обеих сторон лифтовой площадки запроектирована незадымляемая лестница, дополнительная лестница с разбиением на противопожарные уровни. Выход на незадымляемую лестницу осуществляется по обводному коридору через лоджию. Также на лестнично-лифтовом узле расположены отдельные отсеки для мусоропровода и инженерного оборудования.

За отметку 0,000 принят уровень пола первого этажа. Первый этаж дома имеет выступающий в плане холл (отметка -1,650 м) с постом охраны. Ввиду того, что уровень первого этажа приподнят на пол-этажа, то доступ осуществляется по боковой лестнице, а лифт останавливается на уровне холла и второго этажа.

Планировочное решение см. графическую часть проекта.

Секция 1 проектируемого здания в плане совпадает со второй, за исключением крайних элементов, где расположена административная часть, художественная мастерская с зимним садом (18 этаж). Жилая часть второй секции имеет аналогичные планировочные показатели.

С правой стороны дома расположен трехэтажный административный блок, выступающий в плане за пределы основного здания (выступающие второй и третий этажи по периметру опираются на колонны). Первый этаж имеет регулярную систему очертания всего здания. Вход в административный корпус осуществляется с торца здания через пост охраны. Отметка пола первого этажа -0,300 м. Связь между этажами осуществляется через две лестницы, расположенные по наружным сторонам здания. Второй этаж имеет отметку 4,200 м. В центральной части здания расположен холл и туалеты, а по периметру - приемные и кабинеты. В торце расположен зал совещаний. Внешняя граница третьего этажа пропорционально сужается. Над залом заседания второго этажа расположен зимний сад под остеклением в виде купола с выходом на крышу. Отметка верха купола 17,000 м.

На 18 этаже расположена художественная мастерская с аналогичным зимним садом и изменением плана . Отметка верха купола 60,000 м.

На 25-28 этажах обеих секций расположен центр отдыха и спорта: процедурные, сауна, тренажерные залы, два спортзала стандартных размеров и бассейн 9х15 м и глубиной 3 м. Пространство спортзалов и бассейна не ограничивается перекрытиями 27, 28 этажей. Этажи 27, 28 ограничиваются скатным покрытием в виде металлоконструкций с остеклением. Выход к спортзалам и бассейнам из женской и мужской раздевалок раздельный с двух этажей. В верхней части здания расположен железобетонный короб для выхода вентиляционных систем и мусоропроводных отдушин. Отметка верха короба здания 97,000 м.

Выход на кровлю осуществляется через короб. Незадымляемая лестничная клетка доходит до уровня перекрытия 28 этажа. На крышу ведет правая лестничная клетка.

Планировочная отметка земли -1,800 м, отметка заложения плиты фундамента принимается из конструктивных требований и равна -7,000м.

Экспликация помещений

2-х комнатная

Кухня

15,50

Гостиная

25,76

Спальня

16,12

Ванная комната

7,43

Туалет

2,04

Прихожая

16,24

Балкон

8,45

Полезная

41,88

Общая

100,40

3-х комнатная, 1 тип

Кухня

13,64

Гостиная

25,76

Спальня

24,60

Детская

13,30

Ванная комната

7,80

Туалет

2,04

Прихожая

13,80

Балконы

13,65

Кладовка

2,70

Полезная

63,66

Общая

124,50

3-х комнатная, 2 тип

Кухня

17,98

Гостиная

28,96

Спальня

18,60

Детская

18,52

Ванная

4,90

Туалет 1

4,90

Туалет 2

2,50

Прихожая

13,80

Балкон

8,50

Кладовки

8,60

Полезная

66,08

Общая

137,30


Фасады

Проектируемое здание выполнено в современном стиле с использованием передовых технологий и материалов. Главный фасад представляет собой высотный дом пирамидального очертания. Ступени пирамиды с торца венчаются стеклянными куполами со смотровыми площадками и зимними садами. Крыша дома - двускатная на всем протяжении со сплошным остеклением. В правой части крыша переходит в трехскатную “на нет”. Выдающиеся в плане эркеры и застекленные на всем протяжении балконы придают дополнительную выразительность и объемность фасаду в целом. Это как бы еще раз подчеркивает стремление всего архитектурного ансамбля к небу.

Вместе с этим балконы и сквозное остекление лестнично-лифтового комплекса прорезают по высоте все здание, западая в плане и выдаваясь отдельным блоком над крышей. Сверху здания проходит сквозное ребро, на котором размещаются рекламные проспекты.

В левой нижней части выдается административный блок, опоясывающий часть здания и как бы висящий над землей на колоннах. Он окаймляется по периметру системой вертикальных ребер. С торца выступ также венчает большой купол и смотровая площадка.

Торцевой фасад представляет собой симметричный, постепенно сужающийся с высотой и расширяющийся с отдалением массив, опирающийся на ребристое кольцо административного блока. Под ним расположен парадный вход. На протяжении всей высоты здания по центру проходит сплошное остекление балконов, куполов и окон.

Основные стены здания отделываются защитными экранами сизого цвета, остекление и стекла окон - тонированное стекло.

2.2 Противопожарные меры


Планировочные решения отвечают требованиям пожарной безопасности согласно [2].

Проектом обеспечена возможность проезда пожарных машин к зданию, в том числе со встроенно-пристроенными помещениями, и доступ пожарных автолестниц или автоподъемников в любую квартиру и помещение.

Дороги и подъезды предусмотрены с твердым покрытием.

Цокольный этаж и подвал разделены на отсеки с наличием окон или люков размерами 0,9х1,2 м. Двери в противопожарных перегородках выполняются трудносгораемыми с уплотнением в притворах. Цокольный этаж занимает административная часть, в подвале расположены инженерные коммуникации.

На кровлю (остекление) выполнен выход через верхний короб. Ограждение на кровле предусмотрено в соответствии с ГОСТ 25772-83.

Из каждой квартиры, расположенной на 6-25 этажах здания предусмотрен выход на наружную лестницу, имеющую уклон не более 80° и поэтапно соединяющую балконы до отметки пола 5 этажа.

Проектом предусмотрено устройство в каждой квартире балкона с простенком шириной не менее 1,2 м или простенком между оконными проемами 1,5 м, выходящими на балкон (п. 1.25. [2]).

Для жилых домов повышенной этажности предусмотрена незадымляемая лестничная клетка I типа. Жилые помещения и центр отдыха и спорта также имеют выход на незадымляемую лестничную клетку.

Проектом предусмотрены шахты дымоудаления с искусственной вытяжкой и клапанами на каждом этаже. Стены шахты дымоудаления выполнены из несгораемых материалов с пределом огнестойкости 1 час. Проектом предусматривается подпор воздуха в шахту лифтов от систем ПП1, расположенных в лестнично-лифтовых узлах. Вентустановки подпора в самостоятельных венткамерах, выгороженных противопожарными перегородками. Открывание клапанов и включение вентиляторов предусматривается автоматически от извещателей пожарной сигнализации.

Во всех помещения здания установлена система пожарной сигнализации. Наружное пожаротушение от 2-х пожарных гидрантов кольцевой водопроводной сети.

2.3 Конструктивное решение


Конструктивная система здания - стеновая, с поперечными и продольными несущими стенами. Наружные стены - несущие, из монолитного бетона. Внутренние стены толщиной , покрытие и перекрытия толщиной - монолитные. В остеклении, куполах и покрытии используются металлоконструкции.

Высокая пространственная жесткость многоячейковой системы, образованной перекрытиями, поперечными и продольными стенами, способствует перераспределению в ней усилий и уменьшению напряжений в отдельных элементах. Поэтому, здания такой конструктивной системы могут проектироваться высотой до 25-30 этажей.

Внутренние и наружные стены, перекрытия выполнены из керамзитобетона на керамзитовом песке плотностью , класса В15.

Внутренние и наружные стены толщиной 200 мм, перекрытия толщиной 160 мм. В качестве утеплителя приняты полужесткие плиты из перлитопластобетона толщиной 100 мм ( по теплотехническому расчету).

Перегородки - гипсобетонные толщиной 80 мм.

Фундаменты - сплошная плита под все здание. Грунты основания сложены из песчано-алевритовых пород.

Все лестницы выполнены в монолитном железобетоне, состоят из маршей и площадок.

Полы - в комнатах мозаичный дубовый паркет; на кухнях и в ванных комнатах, туалетах керамические плитки. Последние прочны на истираемость, гигиеничны, химически инертны и водостойки. Плитку укладывают по жесткому подстилающему слою на жирном цементом растворе.

Двери деревянные и пластиковые, окна - пластиковые, металлические с двойным остеклением.

Тип водостока - наружный.

Наружная облицовка - защитными экранами из полимербетона.

Внутренняя отделка - полный спектр современных возможностей строительной отделочной индустрии.

2.4 Технико-экономические показатели


1. количество этажей - 28;

2. общее количество квартир - 229;

3. общее количество административных кабинетов - 67;

4. общее количество помещений центра отдыха и спорта - 32;

5. общая площадь квартир - 31200 м2;

6. общая площадь административного сектора - 3744 м2.

2.5 Инженерное оборудование здания


В здании запроектированы водоснабжение, канализация, вентиляция, телефон и телевизионный центр.

Система отопления запроектирована однотрубная с верхней разводкой. Теплоноситель - вода с параметрами 105°-70°С при расчетной зимней температуре наружного воздуха -25°С и скорости ветра 8,1 м/с. В качестве нагревательных приборов используются радиаторы.

Внутренний водопровод. Проектируется единый ввод с водомерным узлом, оборудованным счетчиком холодной воды. Магистральные сети прокладываются из стальных водо-газопроводных оцинкованных легких труб и изолируются.

Горячее водоснабжение. Разводящие сети горячей воды монтируются из стальных оцинкованных водо-газопроводных легких труб и изолируются аналогично трубопроводам холодного водоснабжения.

Вентиляция проектируется общеобменная с принудительным побуждением вытяжки. Вытяжки из кухонь и санузлов осуществляется вертикальными каналами, выполненными в специальных бетонных блоках. Вентблоки выводятся до уровня 25 этажа, где объединяются в районе лестнично-лифтового узла и заканчиваются в верхнем коробе диффузорами. Выпуск воздуха из “теплого” короба в атмосферу осуществляется вытяжными шахтами. Приток происходит через окна жилых помещений.

Проектом предусматривается телефонизация с установкой телефонного шкафа в цокольном этаже. Система охраны жилья выведена на пост охраны на первом этаже.

2.5.1 Электрооборудование

Питание основных потребителей жилого дома и встроенных помещений выполняется по II-ой категории надежности электроснабжения.

Необходимо предусмотреть следующие виды освещения:

·   рабочее;

·   аварийное;

·   эвакуационное.

2.5.2 Водоснабжение

Водоснабжение корпуса осуществляется от отдельностоящего ЦТП. Трубы холодного и горячего водоснабжения от ЦТП по проходным каналам прокладываются до подвала дома.

Стояки прокладываются в шахтах на лестничной клетке и в санузлах квартир. Шахты имеют доступ к стоякам на каждом этаже.

2.5.3 Канализация

Внутреннии системы водоотведения от жилого дома проектируют для отвода бытовых сточных вод от санитарных приборов в дворовую, а затем в городскую водоотводящую сеть. Внутренняя водоотводящая сеть состоит из санитарно-технических приборов (умывальников, моек, ванн, унитазов), отводных трубопроводов, стояков, вытяжной части, выпусков, устройств для прочистки. Отводные трубы служат для отвода сточной жидкости от санитарных приборов, прокладываются прямолинейно по стенам выше пола с уклоном :

.03 при d= 50 мм

,02 при d=100 мм

Диаметры отводных труб принимают в зависимости от вида присоединяемых к ним приборов.Отводные трубопроводыды от унитазов принимаются - d=100 мм, от остальных приборов - d=50 мм. Отводные трубы присоединяются к стоякам системы водоотведения при помощи фасонных частей (тройников,).В подвалах монтируются тройники косые. В квартирах устанавливаются гидравлические затворы, предназначены для предотвращения попадания газов из системы водоотведения в помещения. Гидравлические затворы устанавливаем под всеми санитарными приборами.

2.5.4 Система пожаротушения

Планировочные решения отвечают требованиям пожарной безопасности согласно СНиП 2.01.02-85. Противопожарные нормы.

Проектом обеспечена возможность проезда пожарных машин к зданию, в том числе со встроенно-пристроенными помещениями, и доступ пожарных автолестниц или автоподъемников в любую квартиру и помещение.

Дороги и подъезды предусмотрены с твердым покрытием.

Цокольный этаж и подвал разделены на отсеки с наличием окон или люков размерами 0,9х1,2 м. Двери в противопожарных перегородках выполняются трудносгораемыми с уплотнением в притворах.

На кровлю выполнен выход через верхний короб. Ограждение на кровле предусмотрено в соответствии с ГОСТ 25772-83.

Из каждой квартиры, расположенной на 6-16 этажах здания предусмотрен выход на наружную лестницу, имеющую уклон не более 80° и поэтапно соединяющую балконы до отметки пола 5 этажа.

Проектом предусмотрено устройство в каждой квартире балкона с простенком шириной не менее 1,2 м или простенком между оконными проемами 1,5 м, выходящими на балкон (п. 1.25. [2]).

Для жилых домов повышенной этажности предусмотрена незадымляемая лестничная клетка I типа. Жилые помещения также имеют выход на незадымляемую лестничную клетку.

Проектом предусмотрены шахты дымоудаления с искусственной вытяжкой и клапанами на каждом этаже. Стены шахты дымоудаления выполнены из несгораемых материалов с пределом огнестойкости 1 час. Проектом предусматривается подпор воздуха в шахту лифтов от систем ПП1, расположенных в лестнично-лифтовых узлах. Вентустановки подпора в самостоятельных венткамерах, выгороженных противопожарными перегородками. Открывание клапанов и включение вентиляторов предусматривается автоматически от извещателей пожарной сигнализации.

Во всех помещения здания установлена система пожарной сигнализации. Наружное пожаротушение от пожарных гидрантов кольцевой водопроводной сети.

2.5.5 Мусоропровод

Мусоропровод внизу оканчивается в мусорокамере бункером-накопителем. Накопленный мусор в бункере высыпается в мусорные тележки и погружается в мусоросборные машины и вывозится на городскую свалку отходов. Стены мусорокамеры облицовываются глазурованной плиткой, пол металлический. В мусорокамере предусмотрены холодный и горячий водопровод со смесителем для промывки мусоропровода, оборудования и помещения мусорокамеры. Мусорокамера оборудована трапом со сливом воды в хозфекальную канализацию. В полу предусмотрен змеевик отопления. Вверху мусоропровод имеет выход на кровлю для проветривания мусорокамеры и через мусороприемные клапана удаление застоявшегося воздуха из лестничных клеток, а также дыма в случае пожара. Вход в мусорокамеру отдельный, со стороны улицы.

2.6 Генеральный план и благоустройство


За основу горизонтальной привязки здания и разбивки элементов планировки приняты существующие жилые дома.

Разработка генерального плана с размещением различных площадок и оборудования малыми архитектурными формами выполнена по нормам СНиП 2.07.01-89.

Проезды и тротуары на участке запроектированы с асфальтовым покрытием.

Свободная от застройки территория озеленяется декоративными деревьями, однорядными и групповыми кустарниками, посевами многолетних трав и устройством. Организуется система площадок и дорожек со скамейками

2.7 Теплотехнический расчет ограждающей конструкции


Расчет производится согласно [6].

Ограждающая конструкция - наружная стена жилого дома из керамзитобетона. Место строительства - г. Москва.

Расчетная схема ограждающей конструкции:

1. Фактурный слой (в расчете не учитывается );

Теплоизоляционный слой - принимаем перлитопластобетон (ТУ 480-1-145-74) плотностью , коэффициент теплопроводности  Вт/м·°С, толщина  (по предварительным расчетам);

Несущая конструкция - керамзитобетон на керамзитовом песке плотностью , коэффициент теплопроводности  Вт/м·°С, толщина  ;

Определение требуемого сопротивления теплопередаче ограждающей конструкции:

, (м2·°С/Вт).

где  - расчетная температура внутреннего воздуха, принимается согласно ГОСТ 12.1.005-76; .

 - расчетная температура наружного воздуха, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92 по [1]; .

 - нормируемый температурный перепад между температурами внутреннего воздуха и внутренней поверхности ограждающей конструкции; ; (табл.2 [6]);

 - коэффициент, учитывающий положение наружной поверхности ограждающей поверхности по отношению к наружному воздуху; ;

 - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций (табл. 4 [6]);  Вт/(м2·°С).

 (м2·°С/Вт).

Градусо-сутки отопительного периода (ГСОП), определяется по формуле:


где  - средняя температура, °С и продолжительность, сут периода со средней суточной температурой менее 8°С по [1]; .

м2·°C/Вт (согласно табл. 1б [6])

Таким образом, расчет ведем по градусо-суткам отопительного периода.

Термическое сопротивление ограждающей конструкции:

 м2·°C/Вт;

где  - коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции (табл. 6 [6]);

 Вт/ м2·°C;

;

Так как требуемое условие выполняется, то принимаем ограждающую конструкцию с теплоизоляционным слоем из перлитопластобетона толщиной 100 мм с фактурным слоем из керамических облицовочных плит.

3. Расчетно-конструктивная часть


3.1 Описание расчетной модели и методики расчета

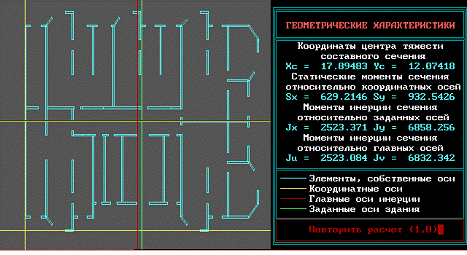

Конструктивной системой здания называется совокупность взаимосвязанных конструкций здания, обеспечивающих его прочность, жесткость и устойчивость. Принятая конструктивная система здания должна обеспечивать прочность, жесткость и устойчивость здания на стадии возведения и в период эксплуатации при действии всех расчетных нагрузок и воздействий. Жилые здания рекомендуется проектировать на основе стеновых конструктивных систем с поперечными и (или) продольными несущими стенами.

Конструктивная система здания принята перекрестно-стеновая с поперечными и продольными несущими стенами. Наружные стены запроектированы несущими. Несущие стены вместе с перекрытиями и покрытием образуют пространственную систему, воспринимающую все действующие на здание нагрузки.

Расчет данного здания производится по так называемой жесткой конструктивной схеме, учитывающей пространственную работу консольной системы двутаврового поперечного сечения, заделанной в фундаменты. Высокая пространственная жесткость многоячейковой системы, образованной перекрытиями, поперечными и продольными стенами, способствует перераспределению в ней усилий и уменьшению напряжений в отдельных элементах.

Так как в инженерной практике широкое распространение получил пакет прикладных программ АП ЖБК “Лира”, рассматриваемая схема реализуется в пределах возможностей данного пакета. В силу симметричности расчет производится для правой секции здания. Ввиду ограниченности порядка решаемой системы линейных уравнений по методу перемещений, были приняты следующие основные принципы расчета:

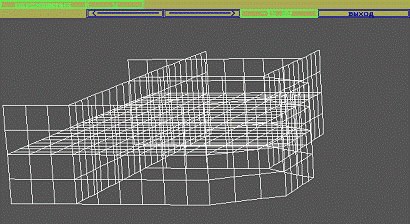

1.  Расчет производится для выделенного блока, ограниченного по высоте плоскостями, проходящими через уровень пола первого этажа (жесткая заделка) и середину второго (предполагается, что эпюра моментов стойки меняет свой знак в данной точке - наличие шарнира);

2.      Данный блок разбивается на подблоки, которые загружаются в отдельности пропорционально грузовым площадям и жесткостям. Данное утверждение было предварительно опробовано на пробном примере. Полученные результаты для подблоков в достаточной степени совпадали с расчетом целой конструкции.

3.       Перекрытие рассматривается также отдельно от подблоков. В плане выделяются типовые участки перекрытий, ограниченные наружным контуром плана и линиями, проходящими посередине пролетов прилегающих комнат. Предполагается, что в середине пролета угол поворота оси перекрытия вокруг данной линии равен нулю. Для учета влияния стен дополнительно рассматривается часть стен, заключенная между плоскостями, проходящими через середины верхнего и нижнего этажей (предполагается наличие шарнира (см. п.1)).

Последовательность расчета:

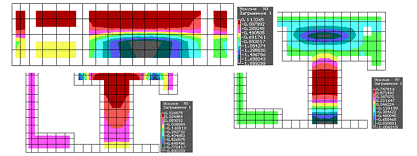

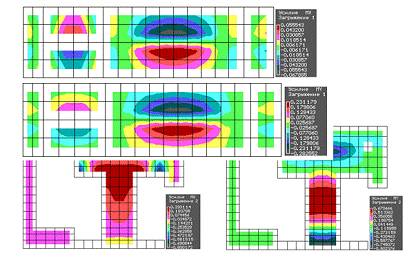

1.         В плане выбирается три типовых перекрытия, производится расчет.

2.      По полученным результатам принимается армирование перекрытия первого этажа.

3.      Производится расчет здания совместно с плитой основания на действие ветровой нагрузки (определяется средняя и пульсационная составляющие) с учетом прочностных свойств грунта.

4.      Секция разрезается на 5 блоков, к каждому из которых прикладываются постоянные нагрузки с учетом ветрового воздействие, определенного в п.3.

5.      Производится армирование стен первого этажа.

3.2Расчет перекрытий


3.2.1 Кодировочные схемы

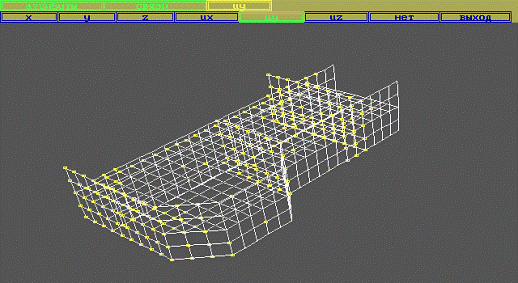

Рассматриваемые перекрытия рассчитываются совместно со стенами (половина этажа). Для расчета используются 41-й КЭ (прямоугольный плоский конечный элемент оболочки) и 42-й КЭ (треугольный плоский конечный элемент оболочки).

Прямоугольный конечный элемент оболочки предназначен для прочностного расчета оболочек. Он расположен в плоскости X10Y1, произвольно ориентированной относительно общей системы координат. Местная система координат образуется следующим образом:

1.       ось X1 направлена от первого узла ко второму;

2.      ось Y1 направлена от первого узла к третьему;

.        ось Z1 образует с осями X1, Y1правую тройку.

Рис.3.2.1

Узлы следует нумеровать так, чтобы ось X1 совмещения с осью Y1 следовало бы вращать против часовой стрелки на угол p/2, если смотреть с конца оси Z1.

В каждом узле имеется пять степеней свободы:

1.            горизонтальное перемещение, положительное направление которого совпадает с направлением оси X1;

2.      горизонтальное перемещение, положительное направление которого совпадает с направлением оси Y1;

3.      горизонтальное перемещение, положительное направление которого совпадает с направлением оси Z1;

4.      угол поворота относительно оси X1, положительное направление которого противоположно направлению вращения часовой стрелки, если смотреть с конка оси X1;

5.      угол поворота относительно оси Y1, положительное направление которого противоположно направлению вращения часовой стрелки, если смотреть с конка оси Y1.

Допускаются следующие виды местных нагрузок: 5 1, 5 2, 5 3, 5 4, 5 5, 6 1, 6 2, 6 3, 6 4, 6 5, 8 0.

В результате расчета вычисляются узловые усилия (Rxi, Ryi, Rzi, Ruxi, Ruyi), соответствующие введенным степеням свободы, усилия (Mx, My, Mxy, Qx, Qy) и напряжения в центре КЭ (Nx, Ny, Txz).

Треугольный плоский конечный элемент оболочки предназначен для прочностного расчета оболочек и расположен в плоскости X10Y1, произвольно ориентированный относительно общей системы координат.

Местная система координат образуется следующим образом:

Рис. 3.2.2

1.         ось X1 направлена от первого узла ко второму;

2.      ось Y1 проходит через узел 1 и направлена к узлу 3, т.е. образует со стороной 1-3 угол меньше 90°;

3.      ось Z1 образует с осями X1, Y1 правую тройку.

Нумерацию узлов необходимо производить в направлении, противоположном вращению часовой стрелки.

В каждом узле имеется пять степеней свободы:

1.         горизонтальное перемещение, положительное направление которого совпадает с направлением оси X1;

2.      горизонтальное перемещение, положительное перемещение которого совпадает с направлением оси Y1;

3.      вертикальное перемещение, положительное направление которого совпадает с направлением оси Z1;

4.      угол поворота относительно оси X1, положительное направление которого противоположно направлению вращения часовой стрелки, если смотреть с конца оси X1;

5.      угол поворота относительно оси Y1, положительное направление которого противоположно направлению вращения часовой стрелки, если смотреть с конца оси Y1;

Допускаются следующие виды местных нагрузок: 6 1, 6 3, 8 0.

В результате расчета вычисляются узловые усилия (Rxi, Ryi, Rzi, Ruxi, Ruyi), соответствующие введенным степеням свободы, усилия (Mx, My, Mxy, Qx, Qy) и напряжения в центре КЭ (Nx, Ny, Txz).

На рассчитываемые блоки накладываются связи: в местах разреза блока посередине пролета запрещается поворот вокруг соответствующей оси (4 или 5); в местах разреза стен предполагается наличие шарнира - запрещается линейное смещение по направлению, перпендикулярному плоскости стены (1 или 2); ввиду малых деформаций стен в горизонтальном направлении в ее плоскости (сдвигом можно пренебречь) - дополнительно накладываются связи для поперечных стен 2 и 4, для продольных - 1 и 5. На плоскость перекрытия дополнительно накладываются следующие связи 1, 2 и 6. С местах пересечения плоскостей перекрытия и стен налагаемые связи объединяются.

3.2.2Сбор нагрузок

Сбор нагрузок производится согласно п.п.2,3 [2].

Таблица 3.2.1 Сбор нагрузок на 1 м2 перекрытия комнат.

Наименование

Нормативная нагрузка

Расчетная нагрузка


а. Постоянная




Собственный вес плиты толщиной 160 мм из керамзитобетона, γ=1800кг/м3;

2,825

1,1

3,108

слой звукоизоляционный толщиной 50 мм, γ=800кг/м3;

0,392

1,3

0,510

цементно-песчаная стяжка толщиной 50 мм, γ=1800кг/м3;

0,883

1,3

1,148

мозаичный наборный паркет толщиной 20 мм, γ=700кг/м3;

0,137

1,3

0,178

нагрузка от перегородок и санитарно-технического оборудования (п.3.6 [2]);

0,738

1,3

0,956

Итого

4,975-5,900



б. Полезная (п.1 табл 3 [2])

1,472

1,3

1,914

Всего

6,447

-

7,814


Таблица 3.2.2 Сбор нагрузок на 1 м2 коридоров, лестниц, фойе, бассейна и спортзала (с примыкающими к ним проходами)

Наименование

Нормативная нагрузка

Расчетная нагрузка


а. Постоянная




собственный вес плиты толщиной 160 мм из керамзитобетона, γ=1800кг/м3;

2,825

1,1

3,108

цементно-песчаная стяжка толщиной 50 мм, γ=1800кг/м3;

0,883

1,3

1,148

Итого

3,708-4,256



б. Полезная (п.11 табл.3 [2])

2,943

1,3

3,826

Всего

6,651

-

8,082


Таблица 3.2.3 Сбор нагрузок на 1 м2 балконов.

Наименование

Нормативная нагрузка

Расчетная нагрузка


а. Постоянная




собственный вес плиты толщиной 160 мм из керамзитобетона, γ=1800кг/м3;

2,825

1,1

3,108

цементно-песчаная стяжка толщиной 50 мм, γ=1800кг/м3;

0,883

1,3

1,148

приведенная нагрузка от остекления и ограждения;

0,400

1,3

0,520

Итого

4,108

-

4,776

б. Полезная (п.9 табл.3 [2])

3,924

1,3

5,101

Всего

8,032

-

9,877


Схема приложения нагрузок: рассматривается 4 загружения:

1. постоянная во всех пролетах;

2.      полезная во всех пролетах;

4.      полезная через пролет, вариант 2.

В результате расчета и математической обработки получена следующая картина распределения моментов в пролете (см. рис.3.2.7). Эпюра распределения моментов на опоре (полиномиальный ряд) позволяет предположить следующую теорию распределения моментов. На участках опор, соответствующих проекции линии разлома, выходящей из угла комнаты, величина моментов уменьшается. Поэтому, можно предположить, что на участке, соответствующем пролетной линии разлома приложен максимальный момент из эпюры, а на остальных участках (угловых ) момент можно не учитывать.

Рис.3.2.7

Рис.3.2.8

Общая картина деформаций блока №3 представлена на рис.2.2.8. Деформации определены для центральных сечений.


Распределение моментов при загружении №1

Рис.3.2.9 Распределение моментов при загружении №2

Рис.3.2.10 Распределение усилий в стене (загружение1)

3.3Расчет системы «здание-основание» на динамическое воздействие ветра


3.3.1 Кодировочная схема

Для комплексного расчета системы типа «здание-основание» применена следующая расчетная модель (рис.3.3.1-3.3.2). Каждый блок рассматривается как пространственный рамный стержень (5 КЭ) с геометрическими характеристиками реального блока (момент инерции относительно главных осей инерции сечения Ix и Iy, площадь поперечного сечения), по длине которого сконцентрированы массы этажей (ввиду ограничения на количество масс - принимается не более 50). Данные стержни опираются на сплошную плиту основания (13 КЭ - прямоугольный конечный элемент плиты на упругом основании). Так как опирающиеся на плиту стены придают ей дополнительную жесткость, то действие стен заменяется посредством устройства по месту опирания стен балок с жесткостью стен подвала. Через эти балки передается нагрузка от данного блока. Для включения в общую работу стержней с массами, они соединяются между собой в уровне каждого перекрытия дополнительными стержнями (5 КЭ).

На узлы плиты наложены связи: 1,2 и 6. Так как число степеней свободных колебаний ограничено, то в узлах концентраций масс этажей наложены связи: 2, 3, 4, 6.

3.3.2 Определение ветровых нагрузок на многоэтажное здание

Расчет производится с использованием программы VETER. Высота здания принимается 98.8 м. Нормативное давление ветра для г.Москва 0,38 кг/м2.

Высота здания с парапетом: H = 98.80 м.

Тип местности (1 - А, 2- Б, 3 - В): 1.

Количество этажей: 10.

Блок №1.

Таблица 3.3.1

№№ точек

Уровни средин этажей, м

Интенсивности нагрузок на уровне средины этажа и верха парапета, кН/м

Сосредоточенные силы на уровне ригеля, кН



Полная

Активная

Пассивная

Полная

Активная

Пассивная



3.603

2.059

1.544




1

4.200




40.302

23.030

17.272



5.206

2.975

2.231




2

13.350




56.462

32.264

24.198



6.200

3.543

2.657




3

23.250




64.324

36.756

27.567



6.795

3.883

2.912




4

33.150




70.028

40.016

30.012



7.352

4.201

3.151




5

43.050




75.144

42.939

32.204



7.828

4.473

3.355




6

52.950




79.682

45.533

34.150



8.269

4.725

3.544




7

62.850




83.633

47.790

35.843



8.626

4.929

3.697




8

72.750




87.164

49.808

37.356



8.983

5.133

3.850




9

82.650




75.334

43.048

32.286



9.280

5.303

3.977




10

90.900




74.437

42.535

31.901



9.565

5.466

4.099




Суммарный изгибающий момент на уровне 1 этажа, кН·м

40128.5

Суммарная горизонтальная сила на уровне 1 этажа, кН

706.5


Блок №2.

Таблица 3.3.2

№№ точек

Уровни средин этажей, м

Интенсивности нагрузок на уровне средины этажа и верха парапета, кН/м

Сосредоточенные силы на уровне ригеля, кН



Полная

Активная

Пассивная

Полная

Активная

Пассивная



5.111

2.921

2.191




1

4.200




57.173

32.670

24.503



7.386

4.220

3.165




2

13.350




80.097

45.770

34.327



8.796

5.026

3.770




3

23.250




91.250

52.143

39.107



9.639

5.508

4.131




4

33.150




99.342

56.767

42.575



10.430

5.960

4.470




5

43.050




106.599

60.914

45.685



11.105

6.346

4.759




6

52.950




113.038

64.593

48.445



11.731

6.703

5.028




7

62.850




118.642

67.795

50.847



12.237

6.993

5.244




8

72.750




123.651

70.658

52.993



12.743

7.282

5.461




9

82.650




106.870

61.068

45.801



13.165

7.523

5.642




10

90.900




105.596

60.341

45.256



13.569

7.753

5.815




Суммарный изгибающий момент на уровне 1 этажа, кН·м

56926.4

Суммарная горизонтальная сила на уровне 1 этажа, кН

1002.3


Блок №3.

Таблица 3.3.3

№№ точек

Уровни средин этажей, м

Интенсивности нагрузок на уровне средины этажа и верха парапета, кН/м

Сосредоточенные силы на уровне ригеля, кН



Полная

Активная

Пассивная

Полная

Активная

Пассивная



4.050

2.314

1.736




1

4.200




45.301

25.886

19.415



5.852

3.344

2.508




2

13.350




63.465

36.266

27.199



6.969

3.982

2.987




3

23.250




72.302

41.315

30.987



7.637

4.364

3.273




4

33.150




78.714

44.979

33.734



8.264

4.723

3.542




5

43.050




84.464

48.265

36.199



8.799

5.028

3.771




6

52.950




89.566

51.180

38.385



9.295

5.311

3.984




7

62.850




94.006

53.718

40.288



9.696

5.541

4.155




8

72.750




97.975

55.986

41.989



10.097

5.770

4.327




9

82.650




84.678

48.387

36.291



10.431

5.961

4.470




10

90.900




83.669

47.811

35.858



10.751

6.143

4.608




Суммарный изгибающий момент на уровне 1 этажа, кН·м

45105.6

Суммарная горизонтальная сила на уровне 1 этажа, кН

794.1


Блок №4

Таблица 3.3.4

№№ точек

Уровни средин этажей, м

Интенсивности нагрузок на уровне средины этажа и верха парапета, кН/м

Сосредоточенные силы на уровне ригеля, кН



Полная

Активная

Пассивная

Полная

Активная

Пассивная



1.452

0.830

0.622




1

4.200




16.246

9.283

6.963



2.099

1.199

0.899




2

13.350




22.760

13.006

9.754



2.499

1.428

1.071




3

23.250




25.929

14.817



2.739

1.565

1.174




4

33.150




28.228

16.130

12.098



2.964

1.694

1.270




5

43.050




30.290

17.309

12.982



3.155

1.803

1.352




6

52.950




32.120

18.354

13.766



3.333

1.905

1.429




7

62.850




33.712

19.264

14.448



3.477

1.987

1.490




8

72.750




35.136

20.078

15.058



3.621

2.069

1.552




9

82.650




30.367

17.353

13.015



3.741

2.138

1.603




10

90.900




30.005

17.146

12.859



3.856

2.203

1.652




Суммарный изгибающий момент на уровне 1 этажа, кН·м

16175.8

Суммарная горизонтальная сила на уровне 1 этажа, кН

284.8


Блок №5

Таблица 3.3.5

№№ точек

Уровни средин этажей, м

Интенсивности нагрузок на уровне средины этажа и верха парапета, кН/м

Сосредоточенные силы на уровне ригеля, кН



Полная

Активная

Пассивная

Полная

Активная

Пассивная



6.564

3.751

2.813




1

4.200




73.419

41.954

31.465



9.484

5.420

4.065




2

13.350




102.857

58.775

44.081



11.295

6.454

4.841




3

23.250




117.179

66.959

50.220



12.378

7.073

5.305




4

33.150




127.570

72.897

54.673



13.394

7.654

5.740




5

43.050




136.889

78.223

58.667



14.260

8.149

6.112




6

52.950




145.158

82.947

62.211



15.064

8.608

6.456




7

62.850




152.354

87.060

65.295



15.714

8.980

6.735




8

72.750




158.787

90.736

68.052



16.364

9.351

7.013




9

82.650




137.237

78.421

58.816



16.906

9.660

7.245




10

90.900




135.602

77.487

58.115



17.424

9.957

7.467




Суммарный изгибающий момент на уровне 1 этажа, кН·м

73102.2

Суммарная горизонтальная сила на уровне 1 этажа, кН

1287.1


По найденным средним значениям ветровой нагрузки и массам этажей производим расчет здания на динамическое воздействие ветра. При этом рассматривается 2 варианта:

1.       с учетом деформационных свойств основания (коэффициент постели для песков средней плотности принят С=3·105 т/м3);

2.      без учета деформационных свойств грунта (при этом стержни жестко закреплены).

3.  Пульсационная составляющая ветровой нагрузки. 1 форма колебаний.

Таблица 3.3.6

1-10

1

1.99

3.50

5.01

6.53

8.05

9.57

11.09

12.62

4.82

0.26


2

0.01

0.29

0.56

0.89

1.26

1.67

2.11

2.55

1.00

0.06

11-20

1

0.95

1.69

2.43

3.18

3.94

4.70

5.46

6.23

3.40

0.12


2

0.19

0.54

1.05

1.67

2.38

3.15

3.95

4.77

2.72

0.09

21-30

1

2.56

4.50

6.45

8.42

10.37

12.33

14.30

16.27

14.48

0.42


2

0.53

1.53

2.97

4.73

6.75

8.94

11.25

13.61

12.69

0.38

31-40

1

1.64

2.88

4.13

5.39

6.64

7.91

9.17

10.43

8.75

0.29


2

0.10

0.29

0.57

0.91

1.29

1.72

2.16

2.62

2.30

0.08

41-50

1

1.34

2.36

3.38

4.41

5.47

6.47

7.50

8.54

7.33

0.32


2

0.04

0.11

0.22

0.35

0.50

0.66

0.83

1.01

0.91

0.04

Максимальное ускорение

0.10182

0.13675


Пульсационная составляющая ветровой нагрузки. 2 форма колебаний.

Таблица 3.3.7

1-10

1

.00415

.00728

.01042

.01357

.01673

.01988

.02304

.02619

.00999

.00054


2

-.02057

-.05970

-.11518

-.18352

-.26144

-.34594

-.43445

-.52496

-.20974

-.01161

11-20

1

.00124

.00219

.00315

.00412

.00510

.00608

.00706

.00805

.00440

.00015


2

-.02521

-.07303

-.14059

-.22348

-.31757

-.41910

-.52492

-.63262

-.36047

-.01254

21-30

1

.00267

.00469

.00672

.00875

.01079

.01284

.01488

.01692

.01505

.00044


2

-.05710

-.16581

-.32002

-.51013

-.96247

-1.2092

-1.4617

-1.3619

-.04085

31-40

1

-.00354

-.00622

-.00891

-.01161

-.01432

-.01703

-.01975

-.02246

-.01884

-.00062


2

.20360

.59167

1.14284

1.82327

2.60084

3.44615

4.33365

5.24291

4.60918

.15518

41-50

1

-.00411

-.00721

-.01034

-.01348

-.01662

-.01978

-.02293

-.02609

-.02240

-.00098


2

.16151

.46959

.90756

1.44880

2.06802

2.74201

3.45054

4.17726

3.76136

.16893

Максимальное ускорение

0.00035

0.08167


Пульсационная составляющая ветровой нагрузки. 3 форма колебаний.

Таблица 3.3.8

1-10

1

.20431

.35825

.51247

.66666

.82060

.97414

1.12720

1.27979

.48747

.02629


2

.04968

.14400

.27734

.44111

.62719

.82825

1.03808

1.25193

.49933

.02761

11-20

1

-.04026

-.07107

-.10224

-.13361

-.16507

-.19652

-.22789

-.25915

-.14128

-.00480


2

.00674

.01949

.03743

.05935

.08410

.11066

.13820

.16607

.09439

.00328

21-30

1

-.17928

-.31458

-.45028

-.58614

-.72194

-.85751

-.99276

-1.1277

-1.0018

-.02929


2

-.00351

-.01020

-.01968

-.03135

-.04464

-.05904

-.07411

-.08948

-.08329

-.00250

31-40

1

-.00621

-.01091

-.01562

-.02035

-.02507

-.02980

-.03451

-.03922

-.03286

-.00108


2

-.08094

-.23493

-.45319

-.72200

-1.0284

-1.3605

-1.7082

-2.0635

-1.8116

-.06095

41-50

1

.04856

.08528

.12217

.15916

.19619

.23322

.27021

.30715

.26351

.01153


2

.08723

.25336

.48913

.77993

1.11189

1.47236

1.85040

2.23728

2.01223

.09032

Максимальное ускорение

0.01330

0.04277

По полученным значениям средних и пульсационных (расчет производится для 1 формы колебаний) составляющих сил ветра, определяются суммарные характеристики (табл. 3.3.9)

Таблица 3.3.9. Определение суммарного воздействия ветра



Для определения геометрических характеристик блоков в процессе проектирования была разработана программа:

Рис. 3.3.3

Таблица 3.3.10 Геометрические характеристики блоков

№№ блоков

A, м2

Sx, м3

Sy, м3

Jx, м4

Jy, м4

Jxa, м4

Jya, м4

1

10,11

121 ,3

343 ,5

485 ,5

30 ,9

485 ,5

2423 ,8

2

14 ,23

173 ,0

50 ,5

713 ,5

129 ,5

713 ,8

3350 ,7

3

9 ,13

110 ,1

243 ,2

512 ,0

39 ,4

512 ,1

629 ,6

4

4 ,48

52 ,5

48 ,0

207 ,0

1 ,0

207 ,4

279 ,0

5

14 ,33

175 ,9

248 ,6

621 ,2

170 ,5

622 ,3

193 ,1

Сумма

52 ,11

629 ,2

932 ,5

2523 ,4

6858 ,3

2523 ,1

6832 ,3


3.4 Расчет стен первого этажа



.4.1 Кодировочные схемы

Для описания расчетной схемы стен используется 41 КЭ. Блок разбивается на конечные элементы по вертикале в уровне низа окон, середине окна первого этажа, в уровне перекрытия, уровне низа окон второго этажа. В плане разбивка проходит в характерных сечениях или местах изменения структуры. Перемычки над дверными и оконными проемами рассматриваются как балки с сечением 200х600мм. Они описываются 5КЭ (пространственный рамный стержень). Элемент предназначен для расчета произвольных пространственных стержневых систем без учета сдвиговой жесткости.

Местная система координат образуется следующим образом:

-    ось X1 направлена от начала стержня (1-й узел) к концу (2-й узел);

-        оси Y1, Z1 являются главными центральными осями инерции поперечного сечения стержня и образуют с осью X1 правую тройку.

Кодировочные схемы блоков 1-5 приведены на рис.3.4.1-3.4.2.

Рис. 3.4.1

Рис.3.4.2

Ввиду большого объема составления исходных данных при работе над проектом была составлена программа, позволяющая выводить на экран перспективное изображение рассчитываемого блока, производить с ним перемещения и повороты в пространстве, просмотр деталей, наложенных связей и деформаций под нагрузкой (рис. 3.4.1-3.4.2).

3.4.2 Сбор нагрузок

Таблица 3.4.1 Сбор нагрузок на блок№1

Наименование     Норм. нагр.Расч.

нагр.







Типовой этаж (1-25)

а. Постоянная






- стены;

35,0

17,66

618,81,1680,7



- перекрытие;

106,9

4,98

532,41,1585,6



- балконы;

20,0

4,11

82,3

1,1

90,5

- оконные и дверные проемы;

-

-

4,0

1,1

4,4

Итого

-

-

1237,5

-

1361,2

б. Полезная






- на перекрытие (табл. 2.2.1);

106,9

1,47

157,4

1,3

204,6

- на балконы (табл. 2.2.3);

20,0

3,92

78,5

1,3

102,0

Итого

-

-

235,9

-

306,6

Всего

-

-

1473,4

-

1667,8

Суммарная нагрузка от 1-25 этажей

а. Постоянная

-

-

30937,5

-

34030,0

б. Полезная

-

-

5897,5

-

7665,0

Всего

-

-

36835,0

-

41695,0

26 этаж

а. Постоянная






- стены;

22,3

17,66

393,8

1,1

433,2

- перекрытие;

67,4

3,71

250,1

1,1

275.1

- ссобственный вес воды бассейна;

224,5

9,81

2202,0

1,3

2863,0

Итого

-

-

2845.9

-

3571,3

б. Полезная






- на перекрытие (табл. 2.2.2);

2,94

200,5

1,3

260,7

Итого

-

-

200,5

-

260,7

Всего

-

-

3046,4

-

3832,0

Покрытие

а. Постоянная






- остекление и прочие элементы покрытия;

-

-

142,3

1,1

156,5

Всего

-

-

142,3

-

156,5

Общая сумма по блоку №1, кН

а. Постоянная

-

-

33925,7

-

37757,8

б. Полезная

-

-

6098,0

-

7925,7

Всего

-

-

40023,7

-

45683,5

Приведенная на 1м2 нагрузка , кН/м2

а. Постоянная

10,1

-

3359,0

-

3738,4

б. Полезная

10,1

-

603,8

-

784,7


Таблица 3.4.2 Сбор нагрузок на блок №2

Наименование     Норм. нагр.Расч.

нагр.







Типовой этаж (1-25)

а. Постоянная






- стены;

41,5

17,66

732,91,1806,2



- перекрытие;

202,5

4,98

1008,5

1,1

1109,3

- балконы;

8,2

4,11

33,7

1,1

37,1

- оконные и дверные проемы;

-

-

9,0

1,1

9,9

Итого

-

-

1784,1

-

1962,5

б. Полезная






- на перекрытие (табл. 2.2.1);

202,5

1,47

297,7

1,3

387,0

- на балконы (табл. 2.2.3);

8,2

3,92

32,1

1,3

41,8

Итого

-

-

329,8

-

428,8

Всего

-

-

2113,9

-

2391,3

Суммарная нагрузка от 1-25 этажей

а. Постоянная

-

-

44602,5

-

49062,5

б. Полезная

-

-

8245,0

-

10720,0

Всего

-

-

52847,5

-

59782,5

26 этаж

а. Постоянная






- стены;

47,5

17,66

838,9

1,1

922,7

- перекрытие;

192,2

3,71

713,1

1,1

784,4

Итого

-

-

1429,0

-

1707,1

б. Полезная






- на перекрытие (табл. 2.2.2);

192,2

2,94

565,1

1,3

734,6

Итого

-

-

565,1

-

734,6

Всего

-

-

1994,1

-

2306,4

Покрытие

а. Постоянная






остекление и прочие элементы покрытия;

-

-

112,2

1,1

123,3

Всего

-

-

112,2

-

123,3

Общая сумма по блоку №2, кН

а. Постоянная

-

-

46143,7

-

50892,6

б. Полезная

-

-

8810,1

-

11454,6

Всего

-

-

54953,8

-

62347,2

Приведенная на 1м2 нагрузка , кН/м2

а. Постоянная

14,1

-

3272,6

-

3609,4

б. Полезная

14,1

-

624,8

-

812,4


Таблица 3.4.3 Сбор нагрузок на блок №3

Наименование

Норм. нагр.Расч. нагр.





Типовой этаж (1-25)

а. Постоянная






- стены;

36,5

17,66

644,61,1709,1



- перекрытие;

152,6

4,98

760,1

1,1

836,1

- лестницы и лестничные марши;

9,4

3,71

33,6

1,3

43,6

- балконы;

8,5

4,11

34,9

1,1

38,4

- оконные и дверные проемы;

-

-

8,5

1,1

9,4

Итого

-

-

1481,7

-

1636,6

б. Полезная






- на перекрытие (табл. 2.2.1);

152,6

1,47

224,3

1,3

291,6

- на лестницы и марши (табл. 2.2.2);

9,4

2,94

27,6

1,3

35,9

- на балконы (табл. 2.2.3);

8,5

3,92

33,3

1,3

43,3

Итого

-

-

284,9

-

370,8

Всего

-

-

1766,6

-

2007,4

Суммарная нагрузка от 1-25 этажей

а. Постоянная

-

-

37042,5

-

40915,0

б. Полезная

-

-

7122,5

-

9270,0

Всего

-

-

44165,0

-

50185,0

26-28 этажи

а. Постоянная






- стены;

53,4

17,66

943,0

1,1

1037,3

- собственный вес воды бассейна;

158,0

9,81

1550,0

1,3

2015,0

- лестницы и марши;

5,7

17,66

100,7

1,3

130,9

- перекрытие;

181,9

3,71

534,6

1,1

588,1

Итого

-

-

3128,3

-

3771,3

б. Полезная






- на перекрытие (табл. 2.2.2);

181,9

2,94

565,1

734,6

Итого

-

-

565,1

-

734,6

Всего

-

-

3693,4

-

4505,9

Покрытие

а. Постоянная






- остекление и прочие элементы покрытия;

-

-

125,7

1,1

138,3

Всего

-

-

125,7

-

138,3

Общая сумма по блоку №3, кН

а. Постоянная

-

-

40296,5

-

44824,6

б. Полезная

-

-

7687,6

-

10004,6

Всего

-

-

47984,1

-

54828,6

Приведенная на 1м2 нагрузка , кН/м2

а. Постоянная

9,1

-

4428,2

-

4925,8

б. Полезная

9,1

-

844,8

-

1099,4


Таблица 3.4.4 Сбор нагрузок на блок №4

Наименование

Норм. нагр.Расч. нагр.





Типовой этаж (1-25)

а. Постоянная






- стены;

28,6

17,66

505,1

1,1

555,6

- перекрытие;

60,5

4,98

301,3

1,1

331,4

- балконы;

9,9

4,11

40,7

1,1

44,8

- оконные и дверные проемы;

-

-

2,5

1,1

2,75

Итого

-

-

849,6

-

934,6

б. Полезная






- на перекрытие (табл. 2.2.1);

51,6

1,47

75,9

1,3

98,7

- на перекрытие (табл. 2.2.2);

8,9

2,94

26,2

1,3

34,0

- на балконы (табл. 2.2.3);

9,9

3,92

38,8

1,3

50,5

Итого

-

-

140,9

-

183,2

Всего

-

-

990,5

-

1117,8

Суммарная нагрузка от 1-25 этажей

а. Постоянная

-

-

21240,0

-

23365,0

б. Полезная

-

-

3522,5

-

4580,0

Всего

-

-

24762,5

-

27945,0

26-28 этажи

а. Постоянная






- стены;

43,3

17,66

764,7

1,1

841,1

- перекрытие;

112,3

3,71

416,6

1,1

458,3

Итого

-

-

1181,3

-

1299,4

б. Полезная






- на перекрытие (табл. 2.2.2);

112,3

2,94

330,2

1,3

429,2

Итого

-

-

330,2

-

429,2

Всего

-

-

1511,5

-

1728,6

Покрытие

а. Постоянная






- остекление и прочие элементы покрытия;

-

-

49,8

1,1

54,8

Итого

-

-

49,8

-

54,8

Общая сумма по блоку №4, кН

а. Постоянная

-

-

22471,1

-

24719,2

б. Полезная

-

-

3852,7

-

5009,2

Всего

-

-

26323,8

-

29728,4

Приведенная на 1м2 нагрузка , кН/м2

а. Постоянная

4,5

-

4993,6

-

5493,2

б. Полезная

4,5

-

856,2

-

1113,2


Таблица 3.4.5 Сбор нагрузок на блок №5

Наименование

Норм. нагр.Расч. нагр.





Типовой этаж (1-25)

а. Постоянная






- стены;

54,7

17,66

966,0

1,1

1062,6

- перекрытие;

219,6

4,98

1093,6

1,1

1203,0

- балконы;

14,2

4,11

58,4

1,1

64,2

- оконные и дверные проемы;

-

-

14,0

1,1

15,4

Итого

-

-

2132,0

-

2345,2

б. Полезная






- на перекрытие (табл. 2.2.1);

102,2

1,47

150,2

1,3

195,3

- на перекрытие (табл. 2.2.2);

117,4

2,94

345,2

1,3

448,7

-на балконы (табл. 2.2.3);

14,2

3,92

55,7

1,3

72,4

Итого

-

-

551,1

-

716,4

Всего

-

-

2683,1

-

3061,6

Суммарная нагрузка от 1-25 этажей

а. Постоянная

-

-

53300,0

-

58630,0

б. Полезная

-

-

13777,5

-

17910,0

Всего

-

-

67077,5

-

76540,0

26-28 этажи

а. Постоянная






- стены;

152,2

17,66

2687,9

1,1

2956,6

- перекрытие;

548,3

3,71

2034,2

1,1

2237,6

Итого

-

-

4722,1

-

5194,2

б. Полезная






- на перекрытие (табл. 2.2.2);

548,3

2,94

1612,0

1,3

2095,6

Итого

-

-

1612,0

-

2095,6

Всего

-

-

-

7289,8

Покрытие

а. Постоянная






- остекление и прочие элементы покрытия;

-

-

180,8

1,1

198,8

Всего

-

-

180,8

-

198,8

Общая сумма по блоку №5, кН

а. Постоянная

-

-

58202,9

-

64023,0

б. Полезная

-

-

15389,5

-

20005,6

Всего

-

-

73592,4

-

84028,6

Приведенная на 1м2 нагрузка , кН/м2

а. Постоянная

14,3

-

4070,1

-

4477,1

б. Полезная

14,3

-

1076,2

-

1400,0


В результате на стены первого этажа воздействует сжимающая сила N, горизонтальная сила H от ветра в уровне перекрытия первого этажа ветра и суммарный момент M от действия сосредоточенных сил в уровне перекрытий вышележащих этажей.

Уравнение напряжений для элементов стены здания будет:

;

Расчет производится с помощью программы DUNAJ

Блок №1

Количество элементов 69

Продольная сила: N=4568.65, т

Изгибающий момент: M=9217.89, т·м

Момент инерции: I= 5.091E+02, м4

Площадь сечения: A= 1.017E+01, м2

Таблица 3.4.6

№№

L, м

B, м

H, м

Yc

P, т/м2

42

0.70

0.20

0.45

-10.15

117.48

52

0.70

0.20

0.45

-9.45

123.12

62

0.70

0.20

0.45

-8.75

128.75

72

0.70

0.20

0.45

-8.05

134.38

81

0.70

0.20

0.45

-7.35

140.02

89

0.70

0.20

0.45

-6.65

145.65

97

0.70

0.20

0.45

-5.95

151.28

143

0.68

0.20

0.45

-3.06

174.54

152

0.68

0.20

0.45

-2.38

180.01

160

0.68

0.20

0.45

-1.70

185.48

168

0.68

0.20

0.45

-1.02

190.95

177

0.68

0.20

0.45

-0.34

196.43

222

0.68

0.20

0.45

0.34

201.90

231

0.68

0.20

0.45

1.02

207.37

239

0.68

0.20

0.45

1.70

212.84

247

0.68

0.20

0.45

2.38

218.32

256

0.68

0.20

0.45

3.06

223.79

302

0.70

0.20

0.45

5.95

247.04

310

0.70

0.20

0.45

6.65

252.68

318

0.70

0.20

0.45

7.35

258.31

327

0.70

0.20

0.45

8.05

263.94

337

0.70

0.20

0.45

8.75

269.58

347

0.70

0.20

0.45

9.45

275.21

357

0.70

0.20

0.45

10.15

280.84

28

0.75

0.20

0.45

-10.50

114.67

29

0.66

0.20

0.45

-10.50

114.67

30

0.66

0.20

0.45

-10.50

114.67

31

0.66

0.20

0.45

-10.50

114.67

32

0.66

0.20

0.45

-10.50

114.67

33

0.66

0.20

0.45

-10.50

114.67

207

0.90

0.20

0.45

0.00

199.16

208

0.75

0.20

0.45

0.00

199.16

209

0.66

0.20

0.45

0.00

199.16

210

0.66

0.20

0.45

0.00

199.16

211

0.66

0.20

0.45

0.00

199.16

212

0.66

0.20

0.45

0.00

199.16

213

0.66

0.20

0.45

0.00

199.16

386

0.75

0.20

0.45

10.50

283.66

387

0.66

0.20

0.45

10.50

283.66

388

0.66

0.20

0.45

10.50

283.66

389

0.66

0.20

0.45

10.50

283.66

390

0.66

0.20

0.45

10.50

283.66

391

0.66

0.20

0.45

10.50

283.66

124

0.66

0.20

0.45

-6.00

150.88

125

0.66

0.20

0.45

-6.00

150.88

126

0.66

0.20

0.45

-6.00

150.88

127

0.66

0.20

0.45

-6.00

150.88

128

0.66

0.20

-6.00

150.88

284

0.66

0.20

0.45

6.00

247.45

285

0.66

0.20

0.45

6.00

247.45

286

0.66

0.20

0.45

6.00

247.45

287

0.66

0.20

0.45

6.00

247.45

288

0.66

0.20

0.45

6.00

247.45

43

1.06

0.20

0.45

-10.12

117.60

53

1.06

0.20

0.45

-9.38

123.72

63

0.70

0.20

0.45

-8.65

129.55

73

0.70

0.20

0.45

-7.95

135.19

103

1.22

0.20

0.45

-4.95

159.33

134

0.90

0.20

0.45

-4.05

166.57

144

0.90

0.20

0.45

-3.15

173.81

178

0.60

0.20

0.45

-0.30

196.75

223

0.60

0.20

0.45

0.30

201.58

257

0.90

0.20

0.45

3.15

224.51

263

0.90

0.20

0.45

4.05

231.75

294

1.22

0.20

0.45

4.95

239.00

328

0.70

0.20

0.45

7.95

263.14

338

0.70

0.20

0.45

8.65

268.77

348

1.22

0.20

0.45

9.38

274.61

358

1.22

0.20

0.45

10.12

280.64


Блок №2

Количество элементов 76

Продольная сила: N=6234.72, т

Изгибающий момент: M=9504.15, т·м

Момент инерции: I= 7.172E+02, м4

Площадь сечения: A= 1.433E+01, м2

Таблица 3.4.7

№№

L, м

B, м

H, м

Yc

P, т/м2

66

0.75

-0.20

0.45

10.12

132.78

81

0.75

0.20

0.45

-9.38

137.19

93

1.20

0.20

0.45

-8.40

142.94

107

1.20

0.20

0.45

-7.20

150.00

122

1.20

0.20

0.45

-6.00

157.07

137

1.20

0.20

0.45

-4.80

164.14

146

0.90

0.20

0.45

-3.75

170.33

153

0.90

0.20

0.45

-2.85

175.63

160

0.90

0.20

0.45

-1.95

180.93

186

1.00

0.20

0.45

-1.00

186.52

199

1.00

0.20

0.45

0.00

192.41

214

1.00

0.20

0.45

1.00

198.30

268

1.20

0.20

0.45

2.10

204.78

279

1.20

0.20

0.45

3.30

211.85

290

1.20

0.20

0.45

4.50

218.92

304

0.90

0.20

0.45

5.55

225.10

319

0.90

0.20

0.45

6.45

230.40

334

0.90

0.20

0.45

7.35

235.70

346

1.20

0.20

0.45

8.40

241.89

360

0.75

0.20

0.45

9.38

247.63

375

0.75

0.20

0.45

10.12

252.05

28

1.22

0.20

0.45

-10.93

128.03

67

0.75

0.20

0.45

-10.12

132.78

82

0.75

0.20

0.45

-9.38

137.19

94

1.20

0.20

0.45

-8.40

142.94

108

1.20

0.20

0.45

-7.20

150.00

123

1.20

0.20

0.45

-6.00

157.07

138

1.20

0.20

0.45

-4.80

164.14

185

1.00

0.20

0.45

-1.00

186.52

200

1.00

0.20

0.45

0.00

192.41

215

1.00

0.20

0.45

1.00

198.30

269

1.20

0.20

0.45

2.10

204.78

280

1.20

0.20

0.45

3.30

211.85

291

1.20

0.20

0.45

4.50

218.92

305

0.90

0.20

0.45

5.55

320

0.90

0.20

0.45

6.45

230.40

335

0.90

0.20

0.45

7.35

235.70

347

1.20

0.20

0.45

8.40

241.89

361

0.75

0.20

0.45

9.38

247.63

376

0.75

0.20

0.45

10.12

252.05

410

1.22

0.20

0.45

10.93

256.79

19

0.75

0.20

0.45

-11.62

123.94

29

0.75

0.20

0.45

-10.88

128.36

68

0.75

0.20

0.45

-10.12

132.78

83

0.75

0.20

0.45

-9.38

137.19

109

1.20

0.20

0.45

-7.20

150.00

124

1.20

0.20

0.45

-6.00

157.07

139

1.20

0.20

0.45

-4.80

164.14

175

0.50

0.20

0.45

-1.25

185.05

201

0.75

0.20

0.45

0.38

194.68

216

0.75

0.20

0.45

1.12

199.04

306

0.90

0.20

0.45

5.55

225.10

321

0.90

0.20

0.45

6.45

230.40

336

0.90

0.20

0.45

7.35

235.70

362

0.75

0.20

0.45

9.38

247.63

377

0.75

0.20

0.45

10.12

252.05

411

0.75

0.20

0.45

10.88

256.47

419

0.75

0.20

0.45

11.62

260.88

11

1.10

0.20

0.45

-12.00

121.73

51

0.75

0.20

0.45

-10.50

130.57

52

0.75

0.20

0.45

-10.50

130.57

53

0.90

0.20

0.45

-10.50

130.57

169

0.90

0.20

0.45

-1.50

183.58

170

0.75

0.20

0.45

-1.50

183.58

251

1.05

0.20

0.45

1.50

201.25

252

1.05

0.20

0.45

1.50

201.25

253

1.05

0.20

0.45

1.50

201.25

254

1.05

0.20

0.45

1.50

201.25

255

1.05

0.20

0.45

1.50

201.25

256

1.05

0.20

0.45

1.50

201.25

257

0.30

0.20

0.45

1.50

201.25

258

0.35

0.20

0.45

1.50

201.25

399

0.75

0.20

0.45

10.50

254.26

400

0.75

0.20

0.45

10.50

254.26

401

0.90

0.20

0.45

10.50

254.26

430

1.10

0.20

0.45

12.00

263.09


Блок №3

Количество элементов 64

Продольная сила: N=5482.86, т

Изгибающий момент: M=11603.66, т·м

Момент инерции: I= 5.154E+02, м4

Площадь сечения: A= 9.238E+00, м2

Таблица 3.4.8

№№

L, м

B, м

H, м

Yc

P, т/м2

33

1.22

0.20

0.45

-10.93

153.75

51

0.75

0.20

0.45

-10.12

161.81

61

0.75

0.20

0.45

-9.38

169.31

76

0.60

0.20

0.45

-8.70

176.07

82

0.60

0.20

0.45

-8.10

182.07

91

0.68

0.20

0.45

-7.46

188.44

101

0.68

0.20

0.45

-6.79

195.20

111

0.68

0.20

0.45

-6.11

201.95

121

0.68

0.20

0.45

-5.44

208.71

128

0.72

0.20

0.45

-4.74

215.69

134

0.72

0.20

0.45

-4.02

222.89

140

0.72

0.20

0.45

-3.30

230.10

146

0.72

0.20

0.45

-2.58

237.30

152

0.72

0.20

0.45

-1.86

244.51

166

0.40

0.20

0.45

-0.20

261.12

207

0.20

0.45

0.20

265.12

225

0.72

0.20

0.45

1.86

281.73

231

0.72

0.20

0.45

2.58

288.93

237

0.72

0.20

0.45

3.30

296.14

243

0.72

0.20

0.45

4.02

303.34

249

0.72

0.20

0.45

4.74

310.54

258

0.68

0.20

0.45

5.44

317.53

268

0.68

0.20

0.45

6.11

324.28

278

0.68

0.20

0.45

6.79

331.04

288

0.68

0.20

0.45

7.46

337.79

295

0.60

0.20

0.45

8.10

344.16

301

0.60

0.20

0.45

8.70

350.17

310

0.75

0.20

0.45

9.38

356.92

320

0.75

0.20

0.45

10.12

364.42

346

1.22

0.20

0.45

10.93

372.48

24

0.64

0.20

0.45

-11.68

146.25

34

0.86

0.20

0.45

-10.93

153.75

52

0.75

0.20

0.45

-10.12

161.81

62

0.75

0.20

0.45

-9.38

169.31

92

0.68

0.20

0.45

-7.46

188.44

102

0.68

0.20

0.45

-6.79

195.20

112

0.68

0.20

0.45

-6.11

201.95

122

0.68

0.20

0.45

-5.44

208.71

259

0.68

0.20

0.45

5.44

317.53

269

0.68

0.20

0.45

6.11

324.28

279

0.68

0.20

0.45

6.79

331.04

289

0.68

0.20

0.45

7.46

337.79

311

0.75

0.20

0.45

9.38

356.92

321

0.75

0.20

0.45

10.12

364.42

347

0.86

0.20

0.45

10.93

372.48

255

0.64

0.20

0.45

11.68

379.98

15

0.55

0.20

0.45

-12.00

143.05

16

0.55

0.20

0.45

-12.00

143.05

42

0.75

0.20

0.45

-10.50

158.06

70

0.65

0.20

0.45

-9.00

173.07

158

0.95

0.20

0.45

-1.50

248.11

195

0.84

0.20

0.45

0.00

263.12

196

0.84

0.20

0.45

0.00

263.12

197

0.84

0.20

0.45

0.00

263.12

198

0.84

0.20

0.45

0.00

263.12

199

0.84

0.20

0.45

0.00

263.12

200

0.82

0.20

0.45

0.00

263.12

201

0.83

0.20

0.45

0.00

263.12

218

0.82

0.20

0.45

1.50

278.13

219

0.82

0.20

0.45

1.50

278.13

336

0.75

0.20

0.45

10.50

368.18

337

0.75

0.20

0.45

10.50

368.18

370

0.55

0.20

0.45

12.00

383.19

371

0.55

0.20

0.45

12.00

383.19


Блок №4

Количество элементов 35

Продольная сила: N=2972.84, т

Изгибающий момент: M=3571.73, т·м

Момент инерции: I= 2.108E+02, м4

Площадь сечения: A= 4.540E+00, м2

Таблица 3.4.9

№№

L, м

B, м

H, м

Yc

P, т/м2

13

0.75

0.20

0.45

-10.12

216.79

18

0.75

0.20

0.45

-9.38

222.44

29

0.75

0.20

0.45

-8.62

228.09

34

0.75

0.20

0.45

-7.88

233.74

39

0.75

0.20

0.45

-7.12

239.39

44

0.75

0.20

0.45

-6.38

245.04

49

0.75

0.20

0.45

-5.62

250.68

54

0.75

0.20

-4.88

256.33

59

0.75

0.20

0.45

-4.12

261.98

64

0.75

0.20

0.45

-3.38

267.63

69

0.75

0.20

0.45

-2.62

273.28

74

0.75

0.20

0.45

-1.88

278.93

140

0.60

0.20

0.45

5.40

333.73

145

0.60

0.20

0.45

6.00

338.25

150

0.60

0.20

0.45

6.60

342.76

155

0.60

0.20

0.45

7.20

347.28

160

0.60

0.20

0.45

7.80

351.80

165

0.60

0.20

0.45

8.40

356.32

170

0.60

0.20

0.45

9.00

360.84

175

0.60

0.20

0.45

9.60

365.36

180

0.60

0.20

0.45

10.20

369.88

8

0.90

0.20

0.45

-10.50

213.96

24

0.45

0.20

0.45

-9.00

225.26

92

0.55

0.20

0.45

-1.50

281.75

93

0.55

0.20

0.45

-1.50

281.75

94

0.55

0.20

0.45

-1.50

281.75

95

0.35

0.20

0.45

-1.50

281.75

124

0.55

0.20

0.45

1.50

304.35

125

0.55

0.20

0.45

1.50

304.35

126

0.55

0.20

0.45

1.50

304.35

127

0.55

0.20

0.45

1.50

304.35

128

0.55

0.20

0.45

1.50

304.35

129

0.55

0.20

0.45

1.50

304.35

195

0.90

0.20

0.45

10.50

372.14

196

0.75

0.20

0.45

10.50

372.14


Блок №5

Количество элементов 84

Продольная сила: N=8402.86, т

Изгибающий момент: M=12260.66, т·м

Момент инерции: I= 6.395E+02, м4

Площадь сечения: A= 1.463E+01, м2

Таблица 3.4.10

№№

L, м

B, м

H, м

Yc

P, т/м2

60

0.95

0.20

0.45

-8.52

179.66

75

0.95

0.20

0.45

-7.57

187.76

90

0.95

0.20

0.45

-6.62

195.85

105

0.95

0.20

0.45

-5.68

203.95

120

0.95

0.20

0.45

-4.72

212.04

135

0.95

0.20

0.45

-3.78

220.14

150

0.95

0.20

0.45

-2.83

228.23

165

0.85

0.20

0.45

-1.92

235.90

304

0.90

0.20

0.45

1.95

268.92

311

0.90

0.20

0.45

2.85

276.59

318

0.90

0.20

0.45

3.75

284.26

325

0.90

0.20

0.45

4.65

291.93

338

0.90

0.20

0.45

5.55

299.60

353

0.90

0.20

0.45

6.45

307.27

368

0.90

0.20

0.45

7.35

314.94

380

1.20

0.20

0.45

8.40

323.89

394

0.75

0.20

0.45

9.38

332.20

409

0.75

0.20

0.45

10.12

338.59

452

1.22

0.20

0.45

10.93

345.45

61

0.95

0.20

0.45

-8.52

179.66

76

0.95

0.20

0.45

-7.57

187.76

91

0.95

0.20

0.45

-6.62

195.85

106

0.95

0.20

0.45

-5.68

203.95

121

0.95

0.20

0.45

-4.72

212.04

136

0.95

0.20

0.45

-3.78

220.14

151

0.95

0.20

0.45

-2.29

232.84

166

0.85

0.20

0.45

-1.92

235.90

339

0.90

0.20

0.45

5.55

299.60

354

0.90

0.20

0.45

6.45

369

0.90

0.20

0.45

7.35

314.94

395

0.75

0.20

0.45

9.38

332.20

410

0.75

0.20

0.45

10.12

338.59

453

0.75

0.20

0.45

10.88

344.98

461

0.75

0.20

0.45

11.62

351.37

62

0.95

0.20

0.45

-8.52

179.66

77

0.95

0.20

0.45

-7.57

187.76

92

0.95

0.20

0.45

-6.62

195.85

107

0.95

0.20

0.45

-5.68

203.95

122

0.95

0.20

0.45

-4.72

212.04

137

0.95

0.20

0.45

-3.78

220.14

152

0.95

0.20

0.45

-2.29

232.84

167

0.85

0.20

0.45

-1.92

235.90

340

0.90

0.20

0.45

5.55

299.60

355

0.90

0.20

0.45

6.45

307.27

370

0.90

0.20

0.45

7.35

314.94

381

1.20

0.20

0.45

8.40

323.89

396

0.75

0.20

0.45

9.38

332.20

411

0.75

0.20

0.45

10.12

338.59

40

0.45

0.20

0.45

-9.00

175.61

41

0.90

0.20

0.45

-9.00

175.61

42

0.90

0.20

0.45

-9.00

175.61

43

1.15

0.20

0.45

-9.00

175.61

44

1.15

0.20

0.45

-9.00

175.61

45

1.15

0.20

0.45

-9.00

175.61

46

1.15

0.20

0.45

-9.00

175.61

47

0.65

0.20

0.45

-9.00

175.61

209

0.35

0.20

0.45

-1.50

239.52

210

0.50

0.20

0.45

-1.50

239.52

211

0.65

0.20

0.45

-1.50

239.52

212

0.65

0.20

0.45

-1.50

239.52

213

1.15

0.20

0.45

-1.50

239.52

214

1.15

0.20

0.45

-1.50

239.52

215

1.15

0.20

0.45

-1.50

239.52

216

1.15

0.20

0.45

-1.50

239.52

217

0.90

0.20

0.45

-1.50

239.52

284

0.25

0.20

0.45

1.50

265.09

285

0.70

0.20

0.45

1.50

265.09

286

0.70

0.20

0.45

1.50

265.09

287

0.70

0.20

0.45

1.50

265.09

288

0.70

0.20

0.45

1.50

265.09

289

0.90

0.20

0.45

1.50

265.09

290

0.90

0.20

0.45

1.50

265.09

291

1.00

0.20

0.45

1.50

265.09

292

0.30

0.20

0.45

1.50

265.09

293

1.00

0.20

0.45

1.50

265.09

294

1.00

0.20

0.45

1.50

265.09

295

0.50

0.20

0.45

1.50

265.09

296

0.55

0.20

0.45

1.50

265.09

297

0.60

0.20

0.45

1.50

265.09

440

0.75

0.20

0.45

10.50

341.78

441

0.90

0.20

0.45

10.50

341.78

442

0.90

0.20

0.45

10.50

341.78

443

0.75

0.20

0.45

10.50

341.78

472

1.10

0.20

0.45

12.00

354.57


3. Организация строительсного производства


Участок строительства находится по адресу город Москва улица Адмирала Лазарева владение 73.

Москва расположена в климатическом подрайоне 2В (рис.9 прил.1 СНиП 2.01.01-82) с умеренно сухим состоянием наружных конструкций. В III снеговом районе (карта 1 прил.5 СНиП 2.01.07-85) с нормативным значением веса снегового покрова 1кПа. В I ветровом районе (карта 3 прил.5 СНиП 2.01.07-85) с нормативным значением ветрового давления 0.23кПа. Средняя температура воздуха в июле +18.1°С, в январе -10.2°С. Температура наиболее холодной пятидневки Т0.92= -26°С.

Рельеф местности в районе застройки достаточно спокойный. Перепад высот по длине всего дома составляет около 50см.

Основным слагающем грунтом на участке строительства является суглинок, мощность слоя более 4,5м. Верхний слой почвы - растительный слой, мощностью 0,6м.

Глубина промерзания грунта 1,3м.

Продолжительность летнего периода 135 суток, зимнего - 230 суток.

Количество осадков за год 704мм.

Подвоз конструкций и материалов к строящемуся объекту производится автомобильным транспортом, средняя удаленность от баз строительной индустрии 15км.

На строительной площадке прокладываются временные внутриплощадочные дороги из дорожных плит покрытия. Также организуется временная сеть водоснабжения и канализации строительной площадки.

Для обеспечения нужд строительства, на площадке размещается комплексная трансформаторная подстанция.

Количество людских ресурсов на строительство сведено к минимальному.

Под размещение рабочих и ИТР во время строительства предусмотрена организация временного бытового городка в пределах строительной площадки.

На объекте так же предусмотрена организация временных площадок под складирование материалов.

Проект организации строительства монолитного жилого дома составлен на основании:

·   задания на проектирование;

·   данных инженерных изысканий;

·   технических решений, принятых в других частях проекта;

·   исходных данных.

Проект организации строительства выполнен в соответствии со следующими нормативами:

- СНиП 12-01-2004 «Организация строительного производства»;

·   СНиП 1.04.03-85 «Нормы продолжительности строительства предприятий, зданий и сооружений»;

·   «Расчетные нормативы для составления проекта организации строительства».

3.1 Стройгенплан


Учитывая, что проектируемое многоэтажное здание состоит из помещений с нечетко выраженной поэтажной повторяемостью, (не позволяет организовывать выполнение повторяющихся строительных процессов), то настоящий объект может быть отнесен к объектам повышенной сложности.

Возведение коробки здания разбито на два периода:

1. выполнение работ нулевого цикла;

2.      возведение надземной части.

К началу работ по возведению коробки здания должны быть выполнены все подготовительные работы, а также выполнена подземная часть здания.

К внутриплощадочным подготовительным работам относятся:

1. создание геодезической разбивочной основы для строительства;

2.      расчистка территории строительной площадки;

3.      инженерная подготовка территории строительной площадки с первоочередными работами по планировке территории и обеспечению временных стоков поверхностных вод;

4.      устройство постоянных или временных внутриплощадочных дорог;

5.      прокладка сетей водо-, тепло- и энергоснабжения;

6.      создание общеплощадочного складского хозяйства и площадок укрупнительной сборки, а также подготовки опалубки к новому обороту;

7.      монтаж инвентарных зданий и временных сооружений;

8.      обеспечение строительной площадки противопожарным водоснабжением и инвентарем, средствами связи и сигнализации;

Завершение подготовительных работ должно фиксироваться в общем журнале работ.

Работы по возведению стен подвала, цокольного и жилых этажей, помещений центра отдыха и спорта и надстроек над крыше ведутся с применением крупнощитовой опалубки .

Цикл работ по возведению железобетонной коробки здания включает в себя следующие операции:

1. установка на захватке панелей опалубки;

2.      армирование стен с установкой закладных деталей, т.к. доступ к ним будет закрыт после последующей установки панелей второй стороны стены;

3.      бетонирование внутренних и наружных стен керамзитобетоном;

4.      выдерживание бетона в опалубке для приобретения к моменту распалубливания не менее 50% проектной прочности;

5.      распалубка вручную, отрыв опалубки от поверхности бетона;

6.      демонтаж опалубки с помощью башенного крана и перестановка на пост очистки и смазки;

7.      доводка поверхностей бетона - ликвидация мелких дефектов бетонирования, срубка неровностей и затирка раковин.

Расположение башенного крана выбрано с учетом возможности его работы у стен здания при их возведении в крупнощитовой опалубке.

В качестве подъездных путей следует максимально использовать существующие дорожные покрытия.

Ограждение территории строительства во избежание доступа посторонних лиц следует осуществлять на весь период строительства из железобетонных плит. Обозначение опасных зон вокруг площадей грузоподъемных механизмов осуществляется по месту в зависимости от расположения этих зон в соответствии с правилами техники безопасности.

Приобъектные временные здания и сооружения должны бать преимущественно инвентарными, передвижными и сборно-разборными согласно ГОСТ.

Похожие работы на - Организация возведения монолитного дома переменной этажности в микрорайоне Южного Бутово г. Москвы



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
