Оглавление:

Введение

1. Общая часть

. Внедрение достижений науки и техники

. Архитектурно-строительные решения

. Конструктивное решение

. Наружная отделка

. Внутренняя отделка

. Инженерное оборудование

. Отопление и вентиляция

. Водоснабжение и канализация

. Электроснабжение

. Связь и сигнализация

. Генплан

Список литературы

Введение

генплан проектирование усадьба интерьерный

Жилище и человек, жилище для человека… Эта тема касается каждого. Она вечна и не утратит актуальности, пока живёт человек, она - всегда нова, хотя корнями уходит в глубочайшую древность. Что же придаёт ей новизну и актуальность?

Под влиянием новых социальных условий и материальных возможностей людей, под воздействием развивающейся техники и научно-технического прогресса изменяются представления человека о своём жилище, его оценка с точки зрения комфортности, степени удовлетворённости тем или иным решением. Влияют на жилище и его оценку и образ жизни человека, его социальное положение, место жительства, природно-климатические условия, национально-бытовые традиции.

Одним из актуальных вопросов жилищной проблемы является формирование экологического жилища, гармонирующего с потребностями человека и окружающей средой, жилища высокого качества, устройство которого находится в соответствии с интересами человека, с социальной структурой общества, с требованиями природной и городской среды.

Понятие «экологичное» очень близко понятиям «здоровое», «гигиенически полноценное» жилище. В основе этой близости лежат потребности человека - физиологические, психологические, социальные.

Основную часть требований к экологичному жилищу формируется гигиена. Однако можно условно выделить аспекты экологии жилища, которые находятся в косвенной, а не в непосредственной связи с гигиенической наукой.

К ним относятся, например, использование при строительстве жилищ возобновляемых источников энергии, эстетические аспекты связи жилищ с градостроительным окружением и с природой, бионические аспекты архитектуры и др.

Целью выполнения курсовой работы является знакомство в процессе строительного проектирования с элементарной жилой ячейкой, системой конструирования в малоэтажном строительстве. Задачами данного этапа является знакомство:

·        с основами методики проектирования;

·        с проектированием территории усадьбы как самостоятельного фрагмента пространства и его элементов;

·        с проектированием здания жилого дома как объектом среды;

·        с основами комплексного (функционального, художественно композиционного, объёмно-пространственного и конструктивного) решения здания;

·        с элементами внутреннего интерьерного пространства жилища (выработки концепции социально-функционального, эргономического и предметного наполнения).

Индивидуальный жилой дом всегда актуальная и привлекательная тема в проектировании. За кажущейся простотой и доступностью тема жилища достаточно сложная. Объясняется это не только множеством классификаций типов, видов домов, необходимостью учёта проектно-нормативных требований и сочетания региональных традиций с современными подхода-ми, изучением и сбором большей информации. Сложность заключается в поиске идеи авторского жилища.

В художественно-образном концептуальном проектировании жилища существуют различные подходы, требующие своего осмысления. В малоэтажном строительстве всё чаще применяются новые строительные и отделочные материалы и технологии, существенно влияющие на внешний вид современного дома.

1. Общая часть

Этот тип дома является малоэтажным жилым домом, представляющий собой дом-квартиру на одну семью. Индивидуальный жилой (коттедж) дом относят к усадебным домам, что одновременно составляет его достоинства и недостатки как определённого типа дома. Усадебный жилой дом идёт от традиционной сельской усадьбы с хозяйственными постройками. До 90-х годов усадебный дом однозначно считался сельским типом. В связи с нерациональным неэкономичным использованием территории и наличием хозяйственных построек для выращивания животных, его строительство не допускалось в городской застройке. В последние годы в нашей стране изменилось в целом отношение к городской застройке. Теперь в городе допускается строительство любых типов домов при соответствующем обосновании и комплексном учёте всех факторов. Естественным ограничителем использования котеджных усадебных домов для городской застройки, регулирующим их применение, является высокая стоимость земли. Однако бесценным достоинством этого дома остаётся близость к земле и как следствие - экологичность образа жизни. Поэтому в обозримом будущем коттеджный дом пока не имеет себе альтернативы.

Индивидуальный жилой дом относится ко второму классу ответственности и имеет размеры в плане по осям 14,8×13,0 м.

Индивидуальный жилой дом предназначен для применения в климатических зонах России со следующими природными условиями:

·        расчётная температура наружного воздуха зимой -31°С;

·        скоростной напор ветра для II района;

·        весом снегового покрова для IV района.

Расположение здания на генеральном плане выполнено в соответствии с действующими санитарными и противопожарными нормами для безопасности человека.

Источником теплоснабжения принимается индивидуальный котёл, а источником водоснабжения принята кольцевая сеть водопровода.

Отвод бытовых сточных вод осуществляется от ТП. По степени надёжности электроснабжения электроприёмники данного здания относятся к потребителям третьей категории. Основные технико-экономические показатели:

. Внедрение достижений науки и техники

Принятые строительные решения соответствуют новейшим достижениям науки и техники. Объёмно-планировочные решения соответствуют современным требованиям, предъявляемым к жилым зданиям.

Конструктивные решения зданий предусматривают внедрение прогрессивных изделий и материалов, конструкций высокой заводской готовности, применение которых обеспечивает возможность индустриального возведения зданий.

Эффективность внедрений достижений современной науки и техники проявляется в нескольких формах: сокращении продолжительности строительства, уменьшении затрат труда или повышении производительности труда, экономии материальных затрат, в том числе экономии в натуральном выражении металла, лесоматериалов, цемента, снижении себестоимости строительно-монтажных работ в составе ее отдельных элементов, повышении фондоотдачи, ускорении оборачиваемости оборотных средств и др.

3. Архитектурно-строительные решения

Индивидуальный жилой дом состоит из четырёх этажей: цокольный этаж, два жилых этажа и мансардный этаж. Вход в здание осуществляется через тамбур.

На планах этажей видно, что все комнаты изолированы, что обеспечивает необходимую проветриваемость помещений.

На цокольном этаже располагается гараж на два автомобиля, имеющего связь с мастерской посредством дверного проёма.

Преимуществом цокольного этажа является наличие нескольких входов: непосредственно с улицы через гараж и по лестнице с главного входа первого этажа. Удачным планировочным решением является размещение в цокольном этаже бассейна с комнатой отдыха, сауной и душевой кабинкой.

На первом этаже расположена столовая комната в совокупности с кухней. Здесь же, на первом этаже, находится просторная гостиная комната с камином, позволяющая принимать гостей. Все эти три комнаты объединяет прихожая с выходом на улицу через тамбур. Также здесь имеется кабинет, вход в который осуществляется через прихожую.

На второй этаж можно подняться по внутренней деревянной лестнице, позволяющей попасть на этаж из прихожей. Здесь мы попадаем в холл, а уже из него в расположенные две спальни и одну детскую комнату. Через холл и одну спальню можно пройти на балкон.

Интерьер дома осуществляется по вкусу застройщика, но ему необходимо помнить, что первое, что увидит в вашем доме гость - это прихожую, поэтому необходимо оформить её со вкусом. Можно, например, устроить там встроенные шкафы, повесить зеркало. Затем, главным элементом композиции дома является гостиная, так как она самая большая. Это парадное помещение, обусловленное психологическим тяготением к нему, как общесемейному центру общения. Здесь можно посмотреть телевизор, отдохнуть, почитать газету, побеседовать с гостями. В гостиной можно поставить мягкую мебель, стенку; на пол можно постелить ковёр, а на стены повесить картины - то есть придать комнате эстетический вид. Эта комната на солнечной стороне, поэтому в ней всегда будет светло и уютно, так как в ней имеется сквозной второй свет, переходящий во второй этаж.

На мансардный этаж, также как и на все остальные этажи, можно подняться по внутренней лестнице, которая позволяет попасть в холл. На мансардном этаже имеются две комнаты для гостей и большая кладовая площадью 6,5 м².

Все комнаты имеют естественное освещение. Оконные проёмы выполнены по всему периметру здания, что позволяет свободно ориентировать проектируемый жилой дом.

4. Конструктивное решение

Понятие «конструктивное решение здания» включает в себя совокупность конструктивных элементов и их взаимосвязь между собой. Одно из требований, предъявляемых к зданиям, - это его прочность и устойчивость. Именно это требование обеспечивается выбором конструктивного оптимального решения, которое разрабатывается на основе принятой объемно-планировочной схемы.

Конструктивными элементами называются части здания, имеющие определенные назначения, выполняющие свои функции и отвечающие требованиям, обеспечивающим прочность здания в целом.

По назначению все конструктивные элементы разделяют на несущие, самонесущие и ограждающие. Несущими являются элементы, которые воспринимают нагрузки, воспринимаемые зданием. Самонесущие элементы воспринимают только свой собственный вес. Ограждающие элементы не воспринимают никаких нагрузок, и даже свой собственный вес передают на другие конструктивные элементы.

Конструктивными основными элементами являются фундаменты, стены перекрытия, перегородки, лестницы, крыши, окна, двери и полы.

Стены являются вертикальным, конструктивным элементом. Кирпичные стены могут быть как несущими, так и самонесущими. Если на стену опираются плиты перекрытия, то такая стена называется несущей. Если плита перекрытия опирается на стену не более чем на 50 мм, то эта стена является самонесущей, так как площадка опирания слишком мала и передача нагрузки от перекрытия не происходит.

Прочность здания зависит от правильного расположения конструктивных элементов относительно координатных осей. Расстояние от оси до грани или геометрической оси элемента называется привязкой.

Прочность и устойчивость стен обеспечивается различными системами кирпичной кладки. Толщина стен определяется исходя из климатических условий района строительства и кратна размеру кирпича.

Особое внимание следует уделить устройству в кирпичных стенах оконных и дверных проемов. Для устройства проемов используют различные виды перемычек. Перемычки могут выполняться из стальных и железобетонных балок или быть армокирпичными. Размеры перемычек зависят от ширины проема и кратны размерам кирпича. Если на стену, в которой устраивается проем, опирается плита перекрытия, то высоту перемычки у внутренней грани стены принимают равной 220 мм.

Для вентиляции помещений кухонь, ванных комнат и санузлов в кирпичных стенах устраивают вентиляционные каналы размером 140×140 мм.

Наружные стены запроектированы из глиняного кирпича марки «75» на растворе марки «50».

Фундаменты - конструктивные элементы, воспринимающие нагрузки от здания и передающие их на основание. Тип фундаментов зависит от конструктивного решения надземной части здания, а также несущей способности грунтов, слагающих основание. Кирпичные стены предполагают, как правило, устройство ленточных фундаментов. Фундаменты сооружают под все несущие и самонесущие стены (рис. 1).

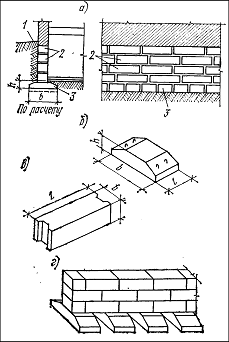

Ленточные фундаменты различают: сборные и монолитные. Размеры фундаментов зависят от толщины стен. Толщина фундаментных блоков, как правило, равна или немного превышает толщину стены. Допускается применять блоки, толщина которых меньше стены, но не более чем на 130 мм. Размер подушки зависит от толщины фундаментных блоков и общей высоты всего фундамента. Длина блоков и подушек принимается равной 1200 мм и 2400 мм.

Чтобы избежать неравномерной осадки фундамента, очень важно правильно выбрать глубину заложения фундамента, которая зависит от грунтов, слагающих основание. Для г. Ульяновска в большинстве случаев характерны глины и суглинки. Следовательно, глубина заложения фундамента определяется глубиной промерзания грунта и равна 1,8 м.

Для защиты стен зданий от капиллярной влаги по обрезу фундамента устраивается горизонтальная гидроизоляция из 2-х слоев рубероида или цементно-песчаного раствора. Для защиты стен подвала от грунтовой влаги устраивают вертикальную гидроизоляцию - обмазка битумом за 2 раза (рис. 2, 2а).

Рис. 2. Гидроизоляция ленточных фундаментов в зданиях с подвалами:

а) при уровне грунтовых вод ниже отметки пола подвала;

б) то же, выше пола до 500 мм;

в) то же, более 500 мм:

- отмостка; 2 - двойной слой битума; 3 - рулонная гидроизоляция; 4 - кладка из кирпича железняка на цементном растворе 120 мм; 5 - слой нагрузочного бетона; 6 -железобетонная плита; 7 - бетонная подготовка.

Рис.2а. Гидроизоляция подвала при больших напорах грунтовых вод, устраиваемая по внутренней поверхности стены:

- битумная обмазка со штукатуркой по сетке; 2 - железобетонная коробчатая конструкция (кессон); 3 - рулонная гидроизоляция; 4 - пол; 5 - бетонная подготовка.

Фундаменты выполнены из стандартных бетонных блоков, установленных на бетонные подушки. Гидроизоляция стен выполнена из двух слоёв гидроизола на битумной мастике.

Перегородки - конструктивные вертикальные элементы, не являющиеся несущими. Свой собственный вес они передают на перекрытие, опираясь на него. Толщина зависит от требований по звукоизоляции соседних помещений. Обычно толщина кирпичных перегородок равна 120 мм. Для повышения звукоизоляции толщина принимается равной 250 мм. Например, толщина перегородок между квартирами. Устройство проемов в кирпичных перегородках происходит аналогично устройству проемов в кирпичных стенах.

Внутренние перегородки проектированы из керамического кирпича марки «75» на растворе марки «50».

Перекрытия - горизонтальные несущие элементы, воспринимающие нагрузки от людей, оборудования и передающие их на стены. Расстояния между несущими стенами определяется не только планировочной схемой, но и длиной плит перекрытий. Ширина плит кратна 300 мм, длина принята с учетом укрупненных модулей 6М, 12М, 15М. Раскладку плит перекрытий следует осуществлять с учетом двух основных требований:

·        использовать как можно меньше типоразмеров плит;

·        ширина монолитных участков не должна превышать 300 мм.

Длина участка опирания плиты на стену должна быть не менее 120 мм. При опирании плит на стену следует следить, чтобы не были перекрыты вентиляционные каналы.

Перекрытия сборные железобетонные из пустотных плит серии 1.041-1. Монолитные участки выполнены из тяжёлого бетона класса В15.

Крыша - конструктивный элемент, выполняющий как несущие, так и ограждающие функции.

Несущую функцию выполняют стропильные ноги, стойки, подкосы, брусья. Наличие тех или иных несущих элементов определяется расстоянием между опорами. Сечения стропил принимают в зависимости от расстояния между опорами и шага стропил.

Размеры мауэрлата, как правило, равны 140 × 140 мм или 160 × 160 мм. Стойки и подкосы имеют сечение не менее 50 × 150 мм. Размеры конькового бруса, лежня принимаются равными 140 × 140 мм. Для устройства свесов крыши применяют кобылки из досок сечением 50 × 100 мм. Длина кобылки должна быть равна свесу плюс 0,5 - 0,6 м для стыка со стропильной ногой (рис. 3).

Ограждающие функции скатных крыш выполняют обрешетка и укладываемая по ней кровля. Сечение обрешетки зависит от шага стропильных ног и равны 50 × 50 мм при шаге до 1,2 м и 50 × 60 мм при шаге до 1,5 м . Расстояние между элементами обрешетки не должно превышать 525 мм (рис. 3).

Применения в качестве кровельного материала асбестоцементных листов, черепицы, листовой стали, рубероида зависит от уклона кровли.

Конструктивное решение сопряжений отдельных элементов крыши - обеспечивать как прочность соединения, так и гидроизоляцию конструкций крыши и здания в целом.

Крыша стропильной конструкции. Стропила изготовленные из древесины хвойных пород влажностью не более 25%. Элементы стропильной конструкции, соприкасающейся с кладкой или плитами, антисептированы согласно СНиП 3.04.03-85. Все соединения произведены гвоздями. Стропила привязаны к ершам в стенах скрутками из проволоки 204 мм. Стропильные конструкции размещены от дымовых каналов на расстоянии не менее 150 мм. Кровля скатная из листов металлочерепицы.

Лестницы - вертикальные коммуникации, обеспечивающие связь между объемно-планировочными элементами здания, располагающимися на различных уровнях. Как правило, лестницы, принимаемые для сообщения внутри жилого дома для перемещения между жилыми комнатами одной семьи, сооружают деревянными.

Формы лестниц в плане могут быть самыми разнообразными: от одномаршевой до винтовой. По конструктивному решению, как правило, применяют лестницы по косоурам и шетивам, являющимися несущими элементами сечением от 32 мм до 50 мм. Высота сечения колеблется от 180 мм до 250 мм в зависимости от расстояния между опорами. Проступи и лестничные площадки выполняют из досок толщиной 24 мм, подступенки - из досок толщиной 18 мм.

Для безопасности движения ширина проступи принимается равной 285-300 м, высота ступени 150-180 мм. В случае криволинейного очертания лестницы ширина самой узкой части проступи должна быть не менее 130 мм.

Лестницы деревянные индивидуальные.

Окна, двери - конструктивные элементы, выполняющие ограждающие функции. Ширина окон кратна 300 мм и равна от 1,2 м до 2,4 м. Высота окон в жилых помещениях принята равной 1,5 м. Ширина дверей зависит от назначения помещений и равна 700, 900, 1200, 1400 мм

В отмостках дверных и оконных проёмов заложены деревянные антисептированные пробки размером 250×120×88 через 750 мм, но не менее двух с каждой стороны.

Полы. Состав пола определяется назначением помещения. В жилых помещениях применяют полы дощатые, паркетные, полы из линолеума. В ванных комнатах - полы из керамической плитки.

Отметка пола в санузлах должна быть на 2 см ниже, чем в остальных помещениях.

По периметру всего здания устраивается асфальтовая отмостка шириной 1000мм. Все деревянные элементы, соприкасающиеся с кладкой, бетоном или металлом нужно антисептировать и отделить прокладкой из рубероида.

5. Наружная отделка

Современные технологии обладают несколькими способами отделки фасадов: от облицовки различными материалами до окраски, защищающей поверхности стен от разрушения под воздействием атмосферного влияния.

Основные виды наружной отделки:

·  Оштукатуривание и покраска

·        Облицовка камнем, кирпичами или керамической плиткой

·        Отделка с помощью навесных вентилируемых фасадов, сайдинга и других материалов

При всем многообразии видов строительной отделки, оштукатуривание остается одним из наиболее распространенных методов отделочных работ, особенно для кирпичных зданий. Для наружной отделки используется декоративная штукатурка, она пластична, легко наносится, разравнивается и заглаживается, кроме этого такая штукатурка влагостойкая, морозостойкая, обладает низким водопоглощением. Особенно выгодно декоративная штукатурка подчеркивает монументальность цокольных этажей и колонных элементов.

Очень популярным материалом для отделки коттедж <http://monolitniy.ru/tag/kottedzh/>а является облицовочный кирпич. Облицовочный кирпич имеет качественную наружную поверхность, точные геометрические размеры, может иметь декоративный рисунок, характеризуется широкой гаммой расцветок. Кирпич имеет низкую степень влагопоглощения, достаточную долговечность и высокую морозостойкость.

Керамическая плитка как облицовочный материал используется уже многие десятилетия. Из всего разнообразия плитки для наружной отделки загородного дома применяют керамогранит и клинкер. Богатая палитра цветов и оттенков керамогранита обеспечивает широкий выбор для дизайнерских решений. Клинкерная плитка не требует ухода. Тонов и расцветок существует почти столько же, сколько и у облицовочного кирпича. Правильно уложенная клинкерная плитка отличается повышенной огнестойкостью, прочностью, высокой морозоустойчивостью и нулевым водопоглощением.

Навесные вентилируемые фасадные панели делятся на две основные группы. Первая группа - панели, выполняющие декоративную функцию и защищающие фасад дома от атмосферных воздействий. Панели второй группы, кроме этого, обладают тепло- и звукоизоляционными свойствами. При использовании высококачественных панелей увеличивается количество возможных дизайнерских решений. Современные вентилируемые фасады способны придать зданию совершенно неповторимый вид.

В нашем случае для отделки наружных стен мы используем керамический кирпич марки М75 на растворе М50 с расшивкой швов.

Декоративные вставки выполнены из облицовочного силикатного кирпича.

Сливы - оцинкованная кровельная жесть.

Переплёты окон - покраска масляной краской МА-11 в белый или коричневый цвет (по усмотрению застройщика).

Двери - покраска масляной краской МА-11, а можно отделать профилированной рейкой и окрасить олифой или лаком.

6. Внутренняя отделка

Окончательным этапом строительства дома является внутренняя отделка всех помещений. Внутренняя отделка дома начинается только после завершения работ по монтажу систем вентиляции, канализации, отопления, водоснабжения, газоснабжения и электроснабжения, трубы и провода затем будут скрыты за материалами внутренней отделки.

Внутренняя отделка дома является очень важным этапом, на котором формируются стиль и комфортные условия помещений. Отделка потолков, стен и полов на начальном этапе (выравнивание растворами, шума, гидра и теплоизоляция) выполняется по проекту дома, затем отделка выполняется по дизайн проекту. В зависимости от дизайнерского проекта, применяются самые разнообразные отделочные материалы: гипс, дерево, пластик, стекло, природный и искусственный камень, плитка и многое другое.

Как правило, внутренняя отделка помещений начинается с потолка. Современная отделка потолков может быть выполнена из гипсокартона, пластика, дерева, зеркальных плит или с использованием натяжных потолков, одновременно устанавливая элементы освещения. В зависимости от устройства потолка, отделка может состоять из подготовки поверхности, монтажа профилей, поклейки, окраски и художественной лепки. Следует учитывать, что внешний вид потолка должен гармонировать с стилем дизайна интерьера.

Внутренняя отделка пола, как правило, выполняется в последнюю очередь. Паркет, ламинат, линолеум, каменная и керамическая плитка наиболее распространенные отделочные материалы. Тем не менее, отделка пола требует предварительной подготовки поверхности основания в зависимости от устройства пола. Так технология укладки линолеума и паркета сильно отличаются. Отделка пола паркетной доской, камнем или керамической плиткой требуют специального инструмента и различных приспособлений. Качественно выполненная внутренняя отделка пола обеспечит комфорт и уют на долгие годы.

Стены и потолки общей комнаты оклеены обоями, полы паркетные. Стены кухни отделаны кафелем, потолок окрашен масляной краской, полы покрыты керамической плиткой.

Отделка спальней: оклейка обоями стен и потолков, полы - стяжка 20 м покрытий линолеумом. Санузлы, ванные - отделаны керамической плит-кой. Потолок - водоэмульсионная краска.

Гараж: полы бетонные М200 80мм, стены окрашены известковой краской, а также и потолки.

7. Инженерное оборудование

Когда человек строит себе дом, он не всегда обращает достаточное внимание на инженерное оборудование, оставляя это "на потом". Такой подход к строительству может обернуться множеством проблем.

Конечно, можно привыкнуть к цвету стен или дверей. Но с капающим краном, мигающей лампочкой и холодом в помещении свыкнуться гораздо сложнее, да и исправление ошибок обойдется дороже.

Строя за городом дом, и не делая системы вентиляции, мы вынуждаем себя дышать почти таким же воздухом, что и в городе. Конструкция здания, материалы, оборудование и мы сами являемся источниками запахов, углекислого газа и массы других веществ, наше здоровье не укрепляющих. И это вместо того, чтобы система вентиляции удаляла отработанный воздух и подавала свежий, обогащенный кислородом и лесными ароматами.

Таких примеров можно привести очень много. Основная задача состоит в том, что бы всё инженерное оборудование было согласовано между собой, работало как единый организм.

В жилом доме предусмотрено следующее санитарно-техническое оборудование:

1.       Ванны: согласно ГОСТ 1154-73 подбираем ванны длиной 1700 мм, шириной 500 мм, глубиной 460 мм. Высота расположения борта ванны над полом 600 мм. Стальные ванны являются самыми дешевыми ваннами из всего спектра ванн из различных материалов. Стальные ванны имеют ряд преимуществ перед другими видами ванн. Во-первых, это относительно небольшой вес ванны по сравнению с чугунными ваннами. При толщине стенок 3-4 мм стальная ванна весит 30-40 килограмм. Чугунные ванны весят на порядок больше. Второе неоспоримое преимущество - это прочность. Стальные ванны гораздо прочнее своих аналогов, выполненных из акрила;

2.      Умывальники: по ГОСТ 14360-69 длиной 650 мм;

3.      Унитазы: по ГОСТ 22487-77 устанавливают так, чтобы их борт был на высоте 400 мм от пола. Унитазы рекомендуется применять напольного типа, размещая их на 0,25-0,30 м выше уровня пола. Необходимо, чтобы трубы для подводки воды к санитарным приборам, канализационные стояки и отводящие трубы были полностью скрыты в стенах, перегородках и потолках;

4.      Мойки: для мытья посуды и пищевых продуктов принимаем мойки эмалированные с двумя отделениями, выполненные из стали по ГОСТ 14631-69. Помимо формы и размера важна глубина чаши мойки. С очень глубокой неудобно будет работать, придётся постоянно нагибаться, из мелкой - выплёскивается во-да. Оптимальная глубина составляет порядка 160-200 мм. По сравнению с металлическими мойками, мойки из кристаллита легко монтируются в столешницу с применением обычного силикона. Благодаря жёсткости мойки, смесители устанавливаются прочно и надежно.

8. Отопление и вентиляция

Отопление от индивидуального отопительного котла на газовом топливе. Считается, что для хорошего утеплённого дома при высоте потолков до 3 м на отопление каждых 10кв. м общей площади требуется примерно 1 кВт мощности котла. Система горячего водоснабжения потребует увеличить эту цифру на 20-25%. На эту же величину нужно увеличить запас мощности котла. В итоге получаем 70-77кВт.

В нашем доме используется навесной отопительный котёл. Главное его отличие и достоинство заключается в том, что навесной котёл занимает очень мало полезной площади: 850×500×400 мм, а вес не более 50 кг. Такая конструкция оптимальна при недостатке свободных площадей. Ещё одно достоинство навесного котла - он работает на природном газе, а в случае необходимости - легко перестраивается на сжиженный газ.

Вентиляция запроектирована вытяжная естественная, которая производится через каналы, проложенные в стенах. Вентиляционные каналы осуществляют вытяжку воздуха из верхней части помещений через вентиляционные решётки. Они установлены на высоте 2,1 м от пола. Вентиляционные каналы имеют размеры 140×270 мм. Естественная вентиляция хорошо работает в холодное время года при температуре наружного воздуха 5°С и ниже. Для улучшения работы системы над вытяжным каналом на крыше установили дефлектор. Естественная вытяжная вентиляция обладает следующими достоинствами:

·   простота в эксплуатации;

·        экономична;

·        занимает малый объём здания.

Недостатки системы естественной вентиляции:

·   работает только при разнице температур внутреннего и наружного воздуха;

·        отсутствует возможность регулирования системы и обрабатываемости воздуха, приток воздуха осуществляется естественным путём;

·        сложна прочистка каналов.

9. Водоснабжение и канализация

Одним из необходимых условий для благоприятного проживания является водоснабжение. Система водоснабжения здания - это совокупность технических устройств, обеспечивающих подачу воды под напором к потребителю из наружных водопроводных сетей, запроектированных по кольцевой системе, что позволяет лучшему обеспечению водой потребителей. Сети внутреннего водопровода питаются от наружных водопроводных сетей. Система внутреннего водопровода (холодного водоснабжения) состоит из ввода, водомерного узла, сети магистральных и распределительных трубопроводов, водоразборных устройств, арматуры.

Система внутреннего водостока предназначена для отведения атмосферных осадков по сети трубопроводов сквозь здание в ливневую канализацию (городской водосток). Внутренний водосток состоит из водосборных воронок, трубопроводов, выпусков, устройств для прочистки и осмотра сети через ревизии.

Сброс дождевых вод с кровли корпуса производится по отмостку.

Внутренняя канализационная сеть включает в себя устройства сбора сточных жидкостей, установленных в доме (ванны, умывальники, унитазы, мойки), отводные трубопроводы, канализационные стояки, выпуски в наружную сеть, расположенную в подвале и техподполье, далее в городскую канализационную сеть.

10. Электроснабжение

Потребители электроснабжения напряжением 220В. Подключение к уличной ЛЭП. Коммерческий учёт электроэнергии осуществляется счётчиком.

11. Связь и сигнализация

Предусмотрены следующие виды связей:

·   городская автоматическая телефонная связь (ГАТС);

·        радиотрансляция;

·        интернет.

По желанию заказчика можно выполнить пожарную и охранную сигнализацию, которая выполняется со следующими нормативно-технически-ми документами: СНиП 2.04.09-84 «Пожарная автоматика зданий и сооружений».

12. Генплан

Генплан разработан для индивидуального участка. Баланс территории

Главный фасад здания обращён к улице. Проектная зона находиться с фасадной стороны дома. Подьездная дорога к жилому дому тупиковая с тротуаром, расположенным на 15 см выше уровня земли. Ширина подъезд-ных дорог принята 3,0 метра, ширина тротуара - 1,0 метра. Расстояние от проездной дороги до жилых домов не менее 10,5 метра.

Проектом предусмотрено озеленение территории около дома. Пло-щадь озеленения территории принимаем из расчёта 6 м/чел.

Основной вид озеленения - газон, цветники и деревья. Озеленение имеет эстетическое значение, создаёт благоприятные условия для отдыха людей.

В соответствии с п.4.12 СНиП 2.01.02-82 таблица 4, расстояние от на-ружной стены проектируемого здания до оси дерева не менее 5,0 метра, а кустарника -1,5 метра.

Здание относится ко второй степени огнестойкости, согласно СНиП 2.01.02-82, справочное приложение 2. Также в соответствии с классифика-цией по возгораемости и огнестойкости проектируемое здание относиться к третьей степени огнестойкости.

В соответсвии с п. 2 обязательного приложения 1 СНиПа 2.01.02-85 «Проектирование проездов и пешеходных путей» должна быть обеспечена возможность проезда пожарных машин к дому.

Эвакуация людей в случаях пожара является правильная эвакуация людей из здания.

В соответствии с п 4.1.2 СНиП 2.01.02-85 наружные двери на пути эвакуации людей открываются по направлению выхода из жилого дома.

В соответствии с п 4.13 СНи П 2.01.02-85 высота дверей в свету на пути эвакуационные двери не должны иметь запоров, которые не могли быть открыты изнутри без ключа.

Список литературы

1. «Основы архитектуры зданий и сооружений»: учебное пособие / Е. Н. Белоконев (и др.). Изд. 2-у - Ростов н/Д: Феникс, 2005. - 256 с.: ил. - (Строительство).

. Инженерные сети и оборудование территорий, зданий и стройплощадок: учебник для студ. сред. проф. образования / И. А. Николаевская, Л. А. Горлопанова, Н. Ю. Морозова ; под ред. И. А. Николаевской. - 4-е изд., стер. - М. : Издательский центр «Академия», 2008. - 224 с.

. Евроремонт без лишних затрат / Сост. М.П. Смирнова. - М.: ООО ТД «Издательство Мир книги», 2007. - 320 с.: ил.

. Индивидуальный жилой дом-коттедж: Задания и методические указания к практическим занятиям и курсовой работе / Сост. В. Ф. Фомина, И. И. Исаевич. Ульяновск : УлГТУ, 2003. - 28 с.
