Дробление, измельчение и подготовка сырья к обогащению
Федеральное
агентство по образованию
Государственное
образовательное учреждение
высшего
профессионального образования
«Кузбасский
государственный технический университет»
Кафедра
обогащения полезных ископаемых
КУРСОВОЙ
ПРОЕКТ
по
курсу:
Дробление,
измельчение и
подготовка
сырья к обогащению
Междуреченск
2009
Вариант 8
Производительность цеха дробления и измельчения
- 14500 т/с
Диаметр максимального куска в исходной руде -
700 мм
Крупность питания мельниц - 12 мм
Содержание материала -200 меш в сливе
классификатора - 68 %
Содержание материала -200 меш в питании мельниц
- 12 %
Таблица 1. Характеристика крупности исходных
данных
Классы
крупности в долях Dmax
|
Выход
классов по крупности, %
|
-Dmax + 0.75 Dmax
|
8
|
-0.75 D max + 0.5 Dmax
|
12
|
-0.5 Dmax + 0.25 Dmax
|
17
|
0.25 Dmax + 0.125 Dmax
|
20
|
-0.125 Dmax
|
43
|
Итого
|
100
|
Таблица 2. Характеристика крупности руды после
дробилок 1, 2 и 3 стадий
Классы
крупности в долях разгрузочного отверстия, S
|
Выход
классов по крупности дробленного продукта (после 1 и 2 стадии)
|
Выход
классов по крупности дробленного продукта (после 3 стадии)
|
+
2S
|
4
|
8
|
-2S + 1.5S
|
8
|
9
|
-1.5S + S
|
23
|
17
|
-S + 0.75S
|
20
|
11
|
-0.75S + 0.5S
|
15
|
15
|
-0.5S + 0.25S
|
16
|
24
|
-0.25S
|
14
|
16
|
Итого
|
100
|
100
|

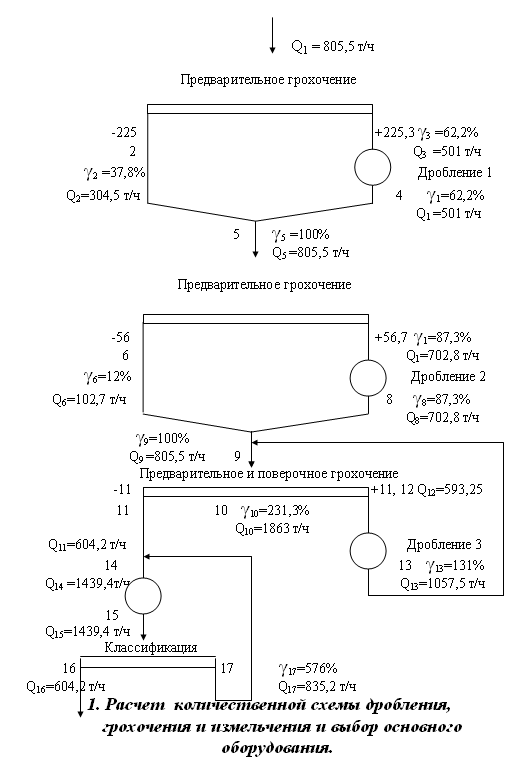

Технологическая схема операции дробления и
измельчения
Определяем общую степень дробления для цеха
дробления:
i
n
= Dmax/dmax,
где i
n
-
общая степень дробления;
Dmax - диаметр
максимального куска в исходной руде;
Dmax - диаметр
максимального куска в питании мельниц;
i
n
=700/12=58.3
.2 Подбираем степень дробления для каждой
стадии:
i
n
=
i 1
i
2
i 3
,
где i
n
- общая степень дробления для каждой стадии:
i
1
i
2
i 3
-
степени дробления в 1, 2, 3 стадиях дробления, соответственно.
i
1
= 4 ; i
2
=
8
i 3 =
.3 Расчет первой стадии дробления
.3.1. Расчет и выбор дробилок
Ширина приемного отверстия дробилки должна быть
на 15 - 20% больше диаметра наибольшего куска материала, поступающего в дробилку,
т. е.
В = (1,5÷1,20)Dmax,
где В - ширина приемного отверстия дробилки, мм
Dmax - диаметр
максимального куска в исходном материале, поступающем на дробление, мм
В = 1,15×700=805 (мм)
Разгрузочная щель дробилки (S)
должна быть на 20% меньше максимального куска в дробленной руде после данной
стадии дробления (d1),
т.е.:
S = 0.8d1;
d1= (мм)
S = 0.8×175=140 (мм)
Выбираем щековую дробилку ЩДС 12×15
и
конусную ККД - 900/140
Таблица 3. Характеристика крупности исходных
данных
Классы
крупности в долях Dmax
|
Выход
классов по крупности, %
|
|
частичный
|
суммарный
«по минусу»
|
суммарный
«по плюсу»
|
-700+525
|
8
|
100
|
8
|
-525+350
|
12
|
92
|
20
|
-350+175
|
17
|
80
|
37
|
-175+87,5
|
20
|
63
|
57
|
-87,5
|
43
|
43
|
100
|
Итого
|
100
|
|
|
Определяем массы и выходы второго, третьего,
четвертого и пятого продуктов:
Q1 =
Q/T,
где Q
- заданная производительность фабрики, т/сут
Т - время работы цеха в сутки, ч
Q1
- часовая производительность цеха дробления
Q1
= 14500/18=805,5
Q2
= Q1
β-d1
E1,
где β-d1
-
содержание класса -d1
в
исходной руде в долях единицы (β-d1=0,5)
Е - эффективность грохочения грохота, в долях
единицы (Е = 0,6÷0,75)
Q2
= 805,5*0,63*0,6=304,5 (т/ч)
Q3
= Q1-Q2;
Q3=805,5-304,5=501
(т/ч)
Q4
= Q3;
Q4
= 501 (т/ч)
Q5
= Q1;
Q5
=805,5 (т/ч)
γ1
= 100; γ2
= Q2
100/Q1;
γ2
=304,5
× 100/805,5 = 37,5 %;
γ3
= 100-γ2;
γ3
= 100-37,8 = 62,2 %;
γ4
= γ3
=62,2 %;
γ5
= γ1
= 100%;
q= Q ном
S расч
/ S ном
,
где q
- искомая производительность дробилки при требуемой ширине разгрузочной щели, м3
/ч
Q
ном
- номинальная производительность
S
ном
-
номинальное значение выходной щели, мм
S
расч
- расчетное значение выходной щели, мм
q
щ
= 250 × 140/150 = 233,3 (м3 /ч)
q
к
=
Количество конусных и щековых дробилок ( n
щ
, n к
), необходимое для обеспечения заданной производительности находим по формуле :
n
щ
=
Q3
/q щ
; n к
= Q3
/q к
;
n
щ
= 534,9/233,3 = 2,3
n
к
=
534,9/400 = 1,3
Определяем коэффициент загрузки дробилок (I
щ
,
I к
)
I щ = I щ =
I к = I к =
Таблица 4. Сравнение щековой и конусной дробилок
для первой стадии дробления
Тип
дро -билки
|
Число
дро- билок
|
Коэф-
фициент загрузки
|
Производи
тельность дробилки, т/ч
|
Число
часов работы дробилки, ч
|
Масса
дробилки в тоннах
|
Установочная
мощность, кВт
|
|
|
|
одной
|
всех
|
одной
|
всех
|
одной
|
всех
|
всех
|
Конусная
|
1
|
23,05
|
2320
|
2320
|
18
|
18
|
404
|
404
|
400
|
Щековая
|
2
|
53,9
|
496
|
992
|
18
|
18
|
141
|
282
|
320
|
Выбираем конусную дробилку, т.к она одна
.3.2 Расчет колосникового грохота
Принимаем один грохот, т.к количество грохотов
(в первой стадии) должно совпадать с количеством дробилок.
Размеры колосникового грохота должны
удовлетворять двум условиям:
а) обеспечение требуемой производительности;
б) обеспечение продвижения руды по грохоту
самотеком.
Первое условие требует, чтобы площадь каждого
колосникового грохота была не меньше определяемой по формуле
где а - ширина щели между колосниками грохота,
мм
n - количество
дробилок, а следовательно грохотов, шт1 - производительность цеха
дробления, т/ч
F - площадь
просеивающей поверхности колосникового грохота, м2
Второе условие требует, чтобы ширина грохота
превышала диаметр максимального куска в 2-3 раза:
В = (2÷3) Dmax,
В = 3 × 700 = 2100
(мм)
Длина грохота:
L = 2 × B
= 2 × 700 = 4200
Площадь грохота:
F = B
× L = 4.2 × 2.1 =
8.82
К установке принимаем F
= 14,6 м2
.4 Расчет второй стадии дробления
.4.1 расчет и выбор дробилок
Ширина загрузочного отверстия:
где B2 - ширина
приемного отверстия дробилки, мм;
d1 - диаметр
максимального куска в руде, поступающего в дробилку второй стадии
В2 =1,2 ×175
= 210 (мм)
Ширина выпускной щели:
S2 = d2/2.5,
где
S2 = 21,9/2,5
= 8,76 (мм)
Выбираем дробилку конусную КСД -
1750 Гр/Т
Таблица 5. Характеристика крупности
4-го продукта
Классы
крупности в долях разгрузочного отверстия, S1 = 140
|
Выход
классов крупности, %
|
|
частичный
|
суммарный
«по минусу»
|
суммарный
«по плюсу»
|
+280
|
4
|
100
|
4
|
-280
+ 210
|
8
|
96
|
12
|
-210
+ 140
|
23
|
88
|
35
|
-140
+ 105
|
20
|
65
|
55
|
-105
+ 70
|
15
|
45
|
70
|
-70
+ 35
|
16
|
30
|
86
|
-35
|
14
|
14
|
100
|
Итого
|
100
|
|
|
Таблица 6. Расчет характеристики крупности
продукта 5
Классы
крупности, мм
|
Кумулятивные
выходы или содержание классов по минусу в долях единицы
|
Суммарные
выходы по плюсу продукта 5,% (1-β5-d1)100
|
|
Продукт
1 β1-d1
|
Продукт
2
β2-d1
|
Продукт
4 β4-d1
|
Продукт
5
|
|
|
|
|
|
доли
β5-d1
|
Проценты β5-d1
100
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
0 -175
|
0,63
|
0,99
|
0,79
|
0,87
|
87
|
13
|
0 - 140
|
0,57
|
0,90
|
0,65
|
0,74
|
74
|
26
|
0 - 105
|
0,48
|
0,76
|
0,45
|
0,57
|
57
|
43
|
0 - 70
|
0,37
|
0,59
|
0,30
|
0,41
|
41
|
59
|
0 - 35
|
0,22
|
0,35
|
0,14
|
0,22
|
22
|
78
|
где Е1 - эффективность
грохочения колосникового грохота в долях единицы
Q2 -масса
второго продукта, т/ч
;
Определяем массу и выходы продуктов
6, 7, 9
Q6 = Q5 β5-d2 E2 ; Q6 =
805,5×0,15×0,85 = 102,7 ;
Q7 = Q5 - Q6 ; Q7 = 805,5 -
102,7 = 702,8
Q8 = Q7 = 702,8 ; Q9 = Q5 =805,5 ;
где β5-d2 -
содержание класса -d2 в продукте
5 в долях единицы;
Е2 - эффективность
грохочения перед второй стадией дробления в долях единицы (Е = 0,8÷0,85)
γ6 = Q6 100/Q5 =
102,7×100/805,5 = 12,7 % ;
γ7 = 100 - γ6 = 100 -
12,7 = 87,3 % ;
γ8 = γ7 = 87,3 % ;
γ9 = γ5 = 100 % ;
где Q6, Q7, Q8, Q9 - массовые
выходы продуктов 6, 7, 8, 9, т/ч
γ5, γ6, γ7, γ8, γ9 -выходы
продуктов 6, 7, 8, 9, в процентах
Количество дробилок во второй
стадии:
n = Q7 /q2 ,
где q2 -
производительность одной дробилки по каталогу, т/ч
n2 =
702,2/300=2,34
Выбираем две дробилки КСД - 1750
Гр/Т
.4.2 Расчет грохота второй стадии
дробления
Общая площадь грохочения:
где q -
производительность грохота, м3/чм
q, b, k, m, n, o, p -
поправочные коэффициенты
где d1 и d2 - ближайшее
меньшее и большее значение размера отверстий сита;
q1 и q2 -
соответствующее значение производительности;
qрасч - расчетная
удельная производительность;
dрасч - расчет
размер отверстий.
Принимаем грохот ГИТ 51
Количество грохотов во второй
стадии:
n = F/f ,
где f - площадь
просеивающей поверхности выбранного грохота, м2
n =
10,05/6,125=1,6
Принимаем 2 грохота , для облегчения
конструктивного решения
.5 Расчет третьей стадии дробления
.5.1 Расчет и выбор дробилок
Разгрузочная щель дробилки:
Таблица 7. Характеристика крупности
8-ого продука
Классы
крупности в долях разгрузочного отверстия, S2=24
|
|
частичный
|
суммарный
"по минусу"
|
суммарный
"по плюсу"
|
+48
|
4
|
100
|
4
|
-48+36
|
8
|
96
|
12
|
-36+24
|
23
|
88
|
35
|
-24+18
|
20
|
65
|
55
|
-18+12
|
15
|
45
|
70
|
-12+6
|
16
|
30
|
86
|
-6
|
14
|
14
|
100
|
Итого
|
100
|
|
|
Выход продукта Q
определяется по формуле:
Q’12 = Q9
(1 - E3
β9-d3),
где β9-d3
-содержание класса -d3
(подрешетный продукт) в продукте 9, в долях единицы;
где Е3 - эффективность грохочения в
третьей стадии (Е = 0,8÷0,85), в
долях.
Таблица 8. Расчет характеристики крупности
продукта 9
Классы
крупности, мм
|
Кумулятивные
выходы или содержание классов по минусу в долях единицы
|
Суммарные
выходы по плюсу продукта 9, % (1-β9-d2)100
|
|
Продукт
5 β5-d2
|
Продукт
6 β6-d2
|
Продукт
8 β8-d2
|
Продукт
9
|
|
|
|
|
|
доли
β9-d2
|
проценты
β9-d2100
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
0-22
|
0,15
|
1,0
|
0,58
|
0,63
|
63
|
37
|
0-17,6
|
0,12
|
0,8
|
0,44
|
0,49
|
49
|
51
|
0-13,2
|
0,10
|
0,66
|
0,29
|
0,34
|
34
|
66
|
0-8,8
|
0,06
|
0,4
|
0,215
|
0,24
|
24
|
76
|
0-4,4
|
0,03
|
0,2
|
0,10
|
0,11
|
11
|
89
|
Характеристика 6-ого продукта:
где Е2 - эффективность
грохочения во второй стадии, в долях единицы
Q6 - масса
шестого продукта, т/ч
Q’12=805,5×(1-0,31×0,85)=593,25
Выбираем дробилку конусную КМД -
1200 Гр/Т
Количество дробилок находим по
формуле:
n3 = Q12 / q3 ,
где q3 -
производительность дробилки, выбранная по каталогу, м3/ч
n3 = 593,25 /
300 = 1,97
Принимаем две дробилки
.5.2 Расчет грохота третьей стадии
дробления
Количество руды, поступающее на
грохочение:
Q10 =
Q9 + Q13 ,9 = Q5 = Q1 ,
10=805,5 +
1057,5 = 1863
где β13-d3 -
определяется по характеристике продукта 13 при -d3
β13-d3 = 0,65
Таблица 9. Характеристика крупности
13-ого продукта
Классы
крупности в долях разгрузочного отверстия, S3=12
|
Выход
классов по крупности, %
|
|
часичный
|
суммарный
"по минусу"
|
суммарный
"по плюсу"
|
+24
|
8
|
100
|
8
|
-24+18
|
9
|
92
|
17
|
-18+12
|
17
|
83
|
34
|
-12+9
|
11
|
66
|
45
|
-9+6
|
15
|
55
|
60
|
-6+3
|
24
|
40
|
84
|
-3
|
16
|
16
|
100
|
Итого
|
100
|
|
|
Выход продукта 10:
γ10
= γ9
+ γ13
=
100+141 = 241 %
Выход продукта 13:
Таблица 10. Расчет характеристики
крупности продукта 10
Классы
крупности, мм
|
Кумулятивные
выходы или содержание классов по минусу в долях единицы
|
Суммарные
выходы по плюсу продукта 10,% (1-β10-d3)100
|
|
Продукт
9 β9-d3
|
Продукт
13 β13-d3
|
Продукт10
|
|
|
|
|
доли
β10-d3
|
проценты
β10-d3100
|
|
1
|
2
|
3
|
4
|
5
|
6
|
0-12
|
0,31
|
0,66
|
0,51
|
51
|
49
|
0-9,6
|
0,26
|
0,57
|
0,44
|
44
|
56
|
0-7,2
|
0,19
|
0,42
|
0,32
|
32
|
68
|
0-4,8
|
0,12
|
0,30
|
0,22
|
22
|
78
|
0-2,4
|
0,06
|
0,12
|
0,09
|
9
|
91
|
Рассчитываем по формуле кумулятивные содержания
классов по минусу от 0 до d3
где β9-d3 , β10-d3, β13-d3 -
соответственно кумулятивные по минусу в продуктах 9, 10, 13.
Общая площадь грохочения:
где q -
производительность грохота, м3 /чм
q, b, k, l, m, n, o, p -
поправочные коэффициенты
где d1 и d2 - ближайшее
меньшее и большее значения размера отверстий сита;
q1 и q2 -
соответствующие значения производительности;
qрасч - расчетная
удельная производительность;
dрасч - расчетный
размер отверстий.
Принимаем грохт ГСТ 61 - 253 Гр
Количество грохотов в третьей
стадии:
n = F /f ,
где f - площадь
просеивающей поверхности выбранного грохота, м2
n = 39,6 / 10
= 3,96
Принимаем 4 грохота, для облегчения
конструктивного решения
.6 Расчет схемы измельчения и выбор
оборудования для измельчения и классификации
.6.1 Выбор мельниц
Расчетная производительность цеха
измельчения:
где Qim -
производительность проектируемой мельницы по вновь образованному классу, т/ч
qi - удельная
производительность проектируемой мельницы т/м3 ч
Vi - объем
проектируемой мельницы соответствующего размера, м3
β16-200 - содержание
материала -200 меш. в сливе классификатора, %
β11-200
- содержание материала -200 меш. в питании мельниц, %
q = q
зад
Ки
Кк Кд Кт ,
где Ки = Кк =1
qзад
- удельная производительность эталонной мельницы, qзад
= 0,9 т/м3 ч
Кт = 1,15
Кд - коэффициент, учитывающий различия диаметров
мельниц, проектируемых и работающих на фабрике
D - 3,3 м,
внутренний диаметр действующей мельницы;
D1,2,3 -
внутренние диаметры проектируемых мельниц. М
q1 =
0,9*1*1*1.1*1.15=1.142 = 0.9*1*1*1.1*1.15=1.143 =
0.9*1*1*1.2*1.15=1.24
п1 = 604,2/78=7,75
п2 = 604,2/95=6,36
п3 =604,2/133=4,54
Рассчитываем коэффициент запаса ( ki ) :
k1
= n1’/ n1 = 8 / 7,75 = 1,032 = n2’
/ n2 = 7 / 6,36 = 1,103 = n3’ / n3
= 5 / 4,54 = 1,10
Таблица 11
№
пп
|
Тип
мельницы
|
Основные
размеры мельниц
|
Коэффи
циент запаса
|
Количество
мельниц
|
Произво
дительность
|
Масса
мельниц
|
Установочная
мощность
|
1
|
Шаровая
с разгрузкой через решетку
|
3600
× 5000
|
1,03
|
8
|
1014
|
165,0
|
16250
|
2
|
Шаровая
с разгрузкой через решетку
|
4000
× 5000
|
1,10
|
7
|
1045
|
258,0
|
22000
|
3
|
Шаровая
с разгрузкой через решетку
|
3600
× 5000
|
1,10
|
5
|
1064
|
300,0
|
20000
|
Выбираем мельницу МШР 3600 ×
5000 ( 8 шт )
.6.2 Выбор спиральных классификаторов
Число классификаторов может равняться числу
мельниц. Производительность одного классификатора по сливу:
Qсп
= Q / n
обогащение руда дробление
Qсп
- суточная производительность классификатора по твердому в сливе, т/ч;
Q -
производительность фабрики, т/24ч;
n - число
классификаторов.
Qсп =
Диаметр спирали классификатора с
погруженной спиралью:
где Q - суточная
производительность классификатора по твердому в сливе, т/ч;
m - число
спиралей классификатора1 - коэффициент, учитывающий плотность руды,
k1 = 12 - коэффициент, учитывающий крупность слива,k2
=1,6
Выбираем классификатор с погруженной
спиралью 2КСП - 12
Проверяем его по пескам:
Qпес = 135 m k1 n Di3 ,
Qпес - суточная
производительность классификатора по пескам, т/сут
n - число
оборотов спирали
Qпес -
135×1×2×8,3×1,23 = 3872,4
Условие выполняется: Qпес ≥ Q17
Список используемой литературы
1. Евменова
Г.Л., Иванов Г.В. Методические указания по выполнению курсового проекта для
студентов дневной и заочной формы обучения специальности 090300 «Обогащение
полезных ископаемых». Дробление, измельчение и подготовка сырья к обогащению.
Кемерово 1998г.
2. Перов
В.А., Андреев С.Е., Биленко Л.Ф. Дробление, измельчение и грохочение полезных
ископаемых: Учеб. Пособие для вузов. - 4-е изд., перераб. и доп. - М.: Недра,
1990. - 301 с.
. Шилаев
В.П. Основы обогащения полезных ископаемых: Учеб. Пособие для вызов. - м..:
Недра, 1986. - 296 с.
. К.А.
Разумов, В.А. Перов. Проектирование обогатительных фабрика. Москва «Недра» 1982
г.
