Введение

Обеспечение безопасности движения судов является важнейшей задачей судовождения и остается актуальной в настоящее время. Данная задача обладает особой остротой для скоростных судов, в том числе и для судов на воздушной подушке (СВП), которые в силу особенности своей динамики имеют малый запас устойчивости.

Непосредственной причиной потери устойчивости движения СВП оказывается явление «зарывания» - затягивание гибкого ограждения (ГО) внутрь воздушной подушки [1, 2]. Зарывание СВП может иметь два последствия: нарушение устойчивости с последующим восстановлением и опрокидывание судна. Основная причина опрокидывания СВП на тихой воде - приложение к судну чрезмерного кренящего и дифферентующего на нос моментов, вызванных контактом ГО с водой.

Опыт исследований показывает, что возможность опрокидывания возникает при больших углах, что влечет за собой затягивание ГО под корпус с последующим подломом [1, 2]. На практике такое явление сопровождается резким замедлением скорости хода СВП со значительным ростом дифферента на нос, а также увеличением крена вплоть до опрокидывания. При движении СВП с большей скоростью подлом ГО может наступить и при меньших углах дрейфа, т.е. с увеличением скорости максимальный угол дрейфа уменьшается. В связи с этим при маневрировании СВП нужно обеспечить как можно меньшее значение угла дрейфа, для избегания опрокидывания и повышения безопасности движения.

Одним из направлений достижения безопасности является повышение автоматизации движения. Важным этапом разработки систем и алгоритмов автоматического управления движением является разработка математической модели движения судна. В общем случае математическая модель СВП (как и любого морского судна) представляет собой систему сложных нелинейных дифференциальных уравнений. Они описывают связь угловых и линейных ускорений, скоростей и координат судна с силами и моментами сил, создаваемых движителями и внешней средой [1 - 6].

Движение СВП связано в первую очередь с созданием сил и моментов, прикладываемых к корпусу судна, при этом масса его имеет существенное значение для динамики процессов управления движением. В связи с непредсказуемым характером загрузки судна оценка массы может находиться в достаточно широких пределах. Это усложняет построение системы управления. Кроме того, описание гидродинамических сил и моментов сопротивления также в значительной мере неопределенно. Различные авторы приводят существенно отличающиеся математические соотношения для описания указанных сил и моментов [1 - 6]. Также движение судна связано и с влиянием возмущающих воздействий внешней среды. К ним относятся, главным образом, воздействие со стороны морского волнения и ветра. Априорная оценка таких факторов невозможна. В связи с этим при построении системы управления движением судна должны выбираться такие законы управления, которые смогли бы обеспечить некоторое гарантированное качество процессов управления, а сама система управления, в первую очередь, удовлетворяла требованию грубости (робастности), т.е. обладала способностью функционировать надлежащим образом при наличии неопределенности в управляемом процессе.

Данная работа посвящена вопросу построения робастной системы стабилизации бокового движения СВП.

1. Уравнения бокового движения СВП

При описании бокового движения СВП используются полусвязанная и связанная системы координат (рис. 1). СВП имеет шесть степеней свободы, однако влияние динамики по дифференту и высоте центра масс на боковое движение СВП мало. Для анализа бокового движения СВП (при отсутствии течения) можно использовать следующую систему четырех уравнений [4]:

    (1)

где  - масса и моменты инерции СВП по соответствующим осям;  - скорость судна и ее проекции;  - угловые скорости вращения;  - соответственно, углы дрейфа, крена и перекладки аэроруля;  - скорость ветра и угол встречи ветра с корпусом судна;  - высота волны 3%-й обеспеченности и угол волнового склона; , , , - суммарные силы и моменты, действующие на СВП: гидродинамические, аэродинамические, импульсные силы и моменты, а также силы и моменты от средств управления движением (вертикальные аэрорули, горизонтальные аэрорули, ВИШ - винты изменяемого шага) и силы и моменты от волнового воздействия.

Рисунок 1 - Системы координат при описании бокового движения СВП

Уравнения движения являются нелинейными, так как зависимость сил и моментов от скорости хода, углов крена и дрейфа, угловых скоростей рыскания и крена, угла перекладки руля, скорости и направления ветра являются нелинейными. При наличии волнения силы и моменты являются случайными функциями, спектральные плотности энергии которых зависят от высоты волны, угла встречи с волной и скорости хода СВП.

Для синтеза и анализа регулятора стабилизации путевого угла можно перейти к более простой модели движения, так как при работе регулятора стабилизации путевого угла СВП движется вблизи балансировочного режима.

При переходе к упрощенной модели движения от нелинейной системы (1) скорость хода считается постоянной. При выводе уравнений также учитываются соотношения: , . Таким образом, упрощенные уравнения движения СВП имеют вид [3 - 5]:

   (2)

где  - случайный процесс, представляет собой возмущение от бортовой качки. Уравнения (2) можно записать в матричном виде:

,    (3)

где матрицы состояния равны

Модель (3) описывает СВП как объект с вектором состояний , скалярным управлением  и внешним возмущением .

. Синтез системы робастной стабилизации путевого угла СВП

Система стабилизации бокового движения СВП относится к классу многомерных систем, при синтезе которых обычно используется аппарат оптимального управления [5 - 8]. Однако присутствие неопределенности, обусловленной невозможностью точно определить параметры модели управляемого процесса, существенно препятствует применению этого математического аппарата, в том смысле, что при изменении параметров исходной модели уже нельзя будет гарантировать качество процесса управления.

В таких случаях используют методы теории робастного управления, основанные на параметрическом описания неопределенности в виде интервального или аффинного семейства полиномов (матриц). Один из способов описания неопределенности основан на сингулярно возмущенном представлении, т.е. с помощью малого параметра  перед производными в нормальной форме Коши [9]. В рассматриваемом случае необходимо предусмотреть наличие неточности в определении расчетных параметров модели (3), т.е. в коэффициентах . Модель (3) с учетом неопределенности можно переписать так (здесь сделана перестановка 4-го столбца и 4-ой строки матрицы , чтобы структурировать информацию нужным образом):

,    (4)

где матрицы состояния равны

В (4)  - параметр, выступает в роли неопределенности,  - вектор состояния.

Задача заключается в выборе такого стабилизирующего управления , независящего от параметра , что при всех  система (4) будет устойчива. При этом синтезированная система будет обладать тем большими робастными свойствами, чем больше будет критическое значение параметра неопределенности . Обратную величину  принято называть жесткостью, она характеризует негрубость системы [9].

Робастную стабилизацию СВП реализуем с помощью обратной связи по состоянию, т.е. управление будем искать в виде . Подставляя это выражение в (4), получаем матрицу замкнутой системы

для которой необходимые и достаточные условия устойчивости (гурвицевости) для всех  согласно [9] имеют вид:

,      (6)

где  - собственные числа матрицы ,  - собственные числа матрицы ,

движение судно воздушный подушка

Соответствующая оценка жесткости определяется выражением [9]

 ,         (7)

где через , обозначены собственные значения матрицы :

Задачу повышения робастности можно сформулировать как задачу минимизации оценки (7) при ограничении (6).

Выбор регулятора, удовлетворяющего условиям (6) удобно реализовать на основе процедуры композиционного синтеза стационарного субоптимального регулятора [10]

(8)

где матрица коэффициентов  находится из решения задачи на минимум критерия

         (9)

на движениях так называемой «быстрой» системы

  (10)

а матрица  определяется из решения задачи минимизации критерия

       (11)

на движениях «медленной» системы

      (12)

Решая задачу (9), (10), находим матрицу :

где  удовлетворяет алгебраическому уравнению Риккати

Матрица  вычисляется из решения задачи (11), (12):

где  - положительно-определенное решение уравнения

Матрицы  и  можно просто вычислить, используя средства пакета инженерных программ MATLAB, а именно функцию care [11]. Задачи (9), (10) и (11), (12) не зависят друг от друга и могут решаться параллельно, причем размерность этих задач меньше размерности исходной задачи, что позволяет существенно снизить требования к бортовому компьютеру.

Композиционный стационарный регулятор (8) обеспечивает выполнение условия (6) и наделяет систему свойством робастности по параметру неопределенности . При этом он (регулятор) сочетает в себе свойства субоптимальности в смысле минимизации критериев (9) и (11). Следует добавить, что выбором коэффициентов штрафа  можно изменять качество стабилизации бокового движения СВП.

. Система имитационного моделирования бокового движения СВП

Для моделирования синтезированной системы стабилизации используются средства пакета инженерных прикладных программ MATLAB, а именно Control System toolbox и Guide User Interface [11], с помощью которых была разработана программа имитационного моделирования движения СВП (вид главного окна программы показан на рисунке 2).

Панель управления программы содержит следующие управляющие элементы:

·        «Ввод параметров СВП» - панель (рис.3), предназначенная для ввода коэффициентов линеаризованной модели (2) бокового движения СВП, параметров балансировочного режима, параметров динамики рулевого привода и размаха неопределенности в виде значения параметра ;

·        «Ввод параметров регулятора» - панель (рис. 4), предназначенная для ввода параметров управления. Здесь предусмотрено два варианта управления - «Робастный регулятор» - реализует робастный субоптимальный регулятор (9) и «ПИД-регулятор» - для реализует стандартный ПИД-регулятор с указанными параметрами по углу рыскания;

·        «Моделирование» - моделирование системы с заданными параметрами;

·        «Выход» - завершение работы программы.

Панель результатов представляет собой графическое окно (рис.2) с выплывающим контекстным меню, предназначенным для выбора параметров движения, осциллограммы которых необходимо построить. Предусмотрен вывод курсового угла , град, угла дрейфа , град, путевого угла , град, угловой скорости рыскания , град/с, скорости движения , м/с, перемещения (циркуляции) , м, угла перекладки аэроруля , град. Кроме того в программе предусмотрена возможность визуализации бокового движения СВП с помощью средств Virtual Reality Toolbox пакета MATLAB. Графическое окно блока визуализации показано на рисунке 6.

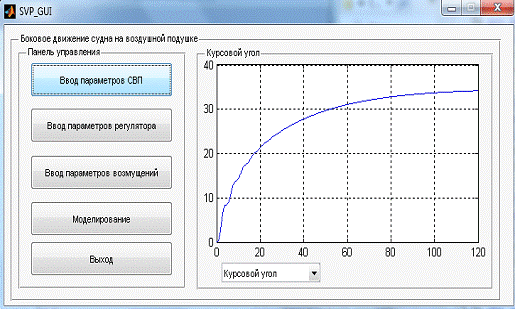

Рисунок 2 - Главное окно программы моделирования

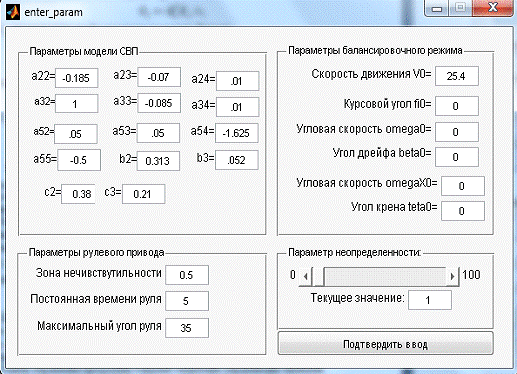

Рисунок 3 - Панель ввода параметров модели СВП

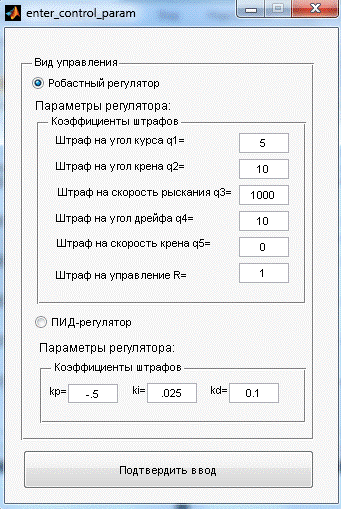

Рисунок 4 - Панель ввода параметров управления

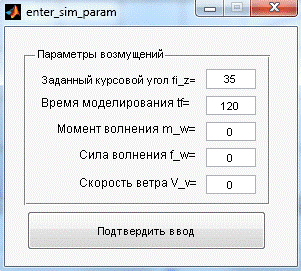

Рисунок 5 - Панель ввода параметров возмущений

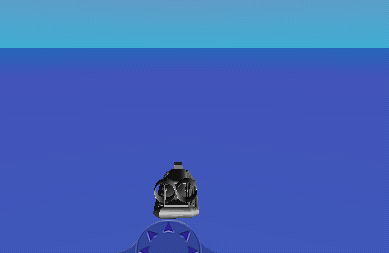

Рисунок 6 - Графическое окно визуализации движения СВП

. Результаты моделирования системы стабилизации

Для моделирования синтезированной робастной системы стабилизации в качестве численных значений коэффициентов линеаризованной модели бокового движения (4) возьмем данные для СВП массой , кг, длиной , м, шириной , м, площадью подушки , м, скоростью хода , м/с [3]:

Параметры балансировочного режима выберем такими:

, , , .

Параметры рулевого тракта:

-    зона нечувтсивтельности 0,5 град;

-       постоянная времени аэроруля 5 с;

-       максимальный угол отклонения аэроруля 35 град.

Коэффициенты штрафа критериев качества:

Осциллограммы угла рыскания, угла дрейф, угла кренаа и угла отклонения аэроруля системы с ПИД-регулятором и с робастным регулятором при номинальных параметрах (т.е. ) показаны на рисунке 6. Из графиков видно, что за две минуты оба регулятора приводят курсовой угол СВП в заданное положение ( град), при этом угол дрейфа не достигает критических значений приводимых к опрокидыванию, угол аэроруля изменяется в конструктивно допустимых пределах.

Теперь продемонстрируем как сохраняются робастные свойства системы при уменьшении параметров в 100 раз, т.е. в программе моделирования выбираем .Такое изменение параметров модели на практике может соответствовать увеличению массы судна и т.п. Результаты моделирования системы с робастным регулятором и с ПИД-регулятором (регуляторы настроены по номинальными параметрам, без учета ) показаны на рисунке 7, откуда видно, что робастный регулятор по-прежнему обеспечивает стабилизацию курсового угла (с перерегулированием примерно 16%) и приемлемое значение дрейфа, а вот ПИД-регулятор уже не дает приемлемое качество стабилизации.

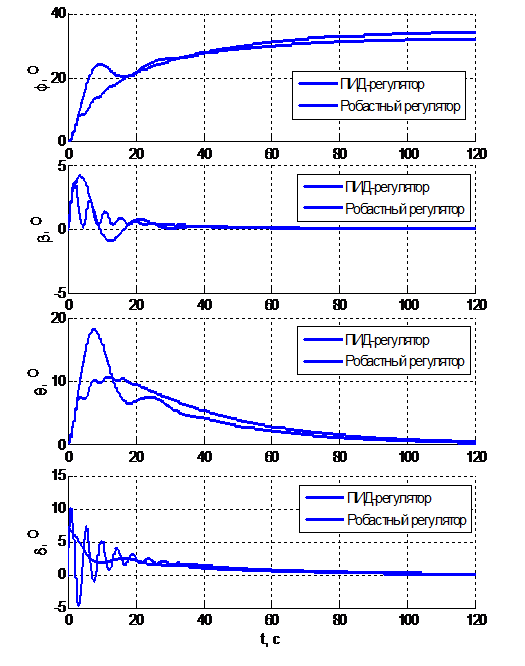

Рисунок 6 - результаты моделирования.

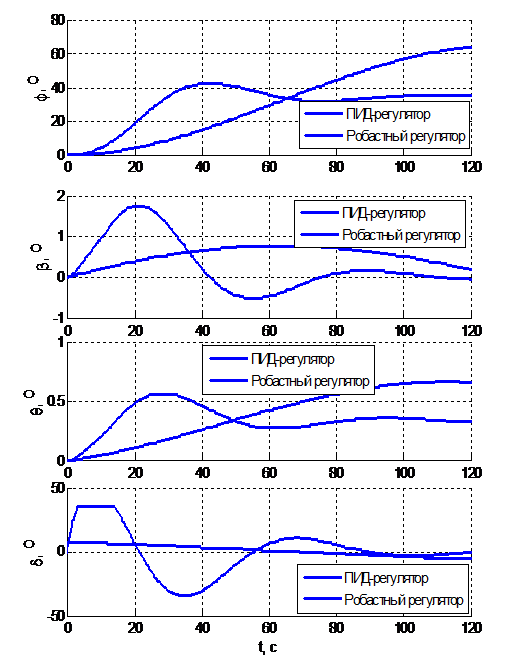

Рисунок 7 - результаты моделирования.

Заключение

Робастный подход к задаче построения системы стабилизации бокового движения СВП позволяет синтезировать закон управления, обеспечивающий гарантированное качество процесса стабилизации при изменении параметров движения судна, которое может быть связано со спецификой функционирования, в частности, полезная загрузка судна может существенно изменяться и, следовательно, будут изменяться и его параметры (масса, момент инерции). Показано, что использование классических ПИД-регуляторов в контуре стабилизации не дает гарантированного результата при наличии неопределенности.

Список использованных источников

1. Скороходов Д.А. Системы управления движением кораблей с динамическими принципами поддержания СПб: ГНЦ РФ-ЦНИИ "Электроприбор", 2000. - 282 с.

. Колызаев Б.А., Косоруков А.И., Литвиненко В.А. Справочник по проектированию судов с динамическими принципами поддержания. Л.: Судостроение, 1980 - 472 c.

. Лукомский Ю.А. Навигация и управление движением судов / Ю.А. Лукомский, В.Г. Пешехонов, Д.А. Скороходов. - СПб.: Элмор, 2002. - 350с.

. Смирнов С.А. Суда на воздушной подушке скегового типа. Л.: Судостроение, 1983. 216с.

. Лукомский Ю.А., Корчанов В.М. Управление морскими подвижными объектами. СПб.: Элмор, 1996. - 320 с.

. Справочник по теории корабля: В трех томах. Том 3. Управляемость водоизмещающих судов. Гидродинамика судов с динамическими принципами поддержания / Под редакцией Войткунского Я.И. - Л.: Судостроение, 1985. - 544с.

. Васильев А.В. Управляемость судов: учеб. Пособие / А.В. Васильев. - Л.: Судостроение, 1989. - 328с.

. Fossen T.I. Guidance and control of ocean vehicles. - NY.: John Wiley & Sons

. Кабанов А.А. Мера устойчивости к сингулярным возмущениям и робастные свойства линейных систем / А.А. Кабанов, С.А. Дубовик // Проблемы управления и информатики, 2010. - Вып.3 - С. 17 - 28.

. Kokotovic P.V. A decomposition of near-optimum regulators for systems with slow and fast modes / P.V. Kokotovic, J.H. Chow // IEEE Trans. on Automatic Control. - 1976. - Vol. 21. - P. 701 - 706.

. Кетков Ю.Л. MATLAB 7: программирование, численные методы / Ю.Л. Кетков, А. Ю. Кетков, М.М. Шульц. - СПб.: БХВ-Петербург, 2005. - 752 с.
