Введение

Оценка воздействия на окружающую среду (ОВОС) - это процедура определения характера и степени опасность всех потенциальных видов влияния на природную среду предлагаемой к реализации хозяйственной деятельности и оценка экологических, социальных и экономических последствий осуществления проекта.

Оценка воздействия на окружающую среду все активнее вторгается в систему принятия решений о развитии хозяйственной и иной деятельности. Появление идеи ОВОС обусловлено объективными причинами, в первую очередь связанными с естественной заинтересованностью людей так организовать свою хозяйственною деятельность на территории, чтобы сохранить здоровую среду обитания и обеспечить себе нормальные условия функционирования в соответствии с данным нам правом на благоприятную окружающую среду.

Задачей курсового проекта является проведение оценки воздействия на окружающую среду проектируемого предприятия с целью формирования решения о допустимости реализации данного объекта в указанном месте. Рассматривается воздействие на атмосферный воздух, разработан проект ПДВ и санитарно-защитной зоны. Также рассматривается процесс формирования сточных вод и методы их очистки от загрязняющих веществ, процесс образования твердых отходов, их размещение и утилизация.

При проведении оценки воздействия на окружающую среду необходимо рассматривать несколько вариантов деятельности, включая отказ от нее.

1. Аналитическая часть

Промышленное воздействие на окружающую среду является одной из основных причин экологического кризиса. Низкая эффективность производственных процессов приводит к перерасходу ресурсов, потерям и, в конечном счете, к значительному загрязнению окружающей среды. При этом экономические трудности делают невозможным радикальное обновление существующих технологий. Значительную роль в загрязнении окружающей среды играют и организационные проблемы предприятий.

В этих условиях государственное регулирование, основанное на контроле соблюдения установленных нормативов, показало свою недостаточную эффективность. Существующая система отчетности не позволяет адекватно отразить промышленное воздействие на окружающую среду и, следовательно, не дает возможности определить приоритетные направления усилий по его снижению. Некоторые нормативы являются нереалистичными [1].

Различные заинтересованные стороны, включая общественность, испытывают недостаток в экологической информации, в том числе в информации об экологических аспектах деятельности предприятия, что еще более обостряет существующие конфликты.

В то же время, в последние годы в мире получили распространение новые подходы к регулированию и снижению воздействия на окружающую среду, а именно внедрение принципов экологического управления на предприятиях, осуществляемое во взаимодействии с заинтересованными сторонами, рассматривается как инструмент, способный внести реальный вклад в решение перечисленных проблем.

Однако целенаправленное использование принципов экологического менеджмента во многих случаях предполагает глубокие изменения не только в системе природоохранной работы на предприятии, но и в системе управления организацией в целом. В противном случае создание системы экологического менеджмента (СЭМ) может оказаться лишь формальным мероприятием, не приводящим к реальному повышению экологической эффективности.

Поэтому анализ международных стандартов экологического управления, изучение основных преимуществ от внедрения экологического менеджмента на предприятии, определение степени внедрения стандартов экологического менеджмента в России необходимое направление в современных условиях, для более рационального и эффективного ведения производства, и влияния его на окружающую среду.

1.1 Международные стандарты экологического управления

В каждой индустриально развитой стране существуют свои стандарты качества, так в США - ASME, во Франции - AFNOR, в Италии - UNI, Германии - DIN, России - ГОСТ, в Великобритании - BS.

Потребность в единой нормативной базе для сертификации национальной продукции, развитие международной торговли и необходимость снижения таможенных барьеров привели к пересмотру национальных стандартов в области качества и их гармонизации с международными стандартами.

Основной организацией по выпуску стандартов качества является Международная организация по стандартизации (ISO). Под стандартом понимается эталон, образец или модель (общепринятые во всех цивилизованных странах мира).учреждена в 1947 г. и является неправительственной организацией и пользуется консультативным статусом ООН. Главной целью ISO является развитие стандартизации и родственных направлений деятельности во всем мире.

Первая версия системы стандартов ISO 9000 была разработана в 1987 г., в основу которых был положен стандарт Британской организации по стандартизации.

В 1992 г. в Рио-де-Жанейро состоялся саммит глав государств, посвященный устойчивому развитию человеческого общества и природы, где было определено, что экологический менеджмент следует отнести к ключевой доминанте устойчивого развития и одновременно к высшим приоритетам промышленной деятельности и предпринимательства.

В декабре 2000 года вступила в силу новая версия стандартов ISO 9000:2000. Семейство стандартов ISO серии 9000 версии 2000 года представляет собой семейство взаимосвязанных стандартов, разработанных с целью помочь организациям всех типов и размеров внедрить и использовать эффективные системы менеджмента качества (СМК <#"522400.files/image001.gif">

Схема 1 - Структура Интегрированных Систем Менеджмента [4]

Стандарт ИСО 9001-2008 не содержит конкретных требований к другим системам менеджмента, таким как менеджмент охраны окружающей среды, менеджмент профессионального здоровья и безопасности, финансовый менеджмент или менеджмент рисков. Однако стандарт позволяет организации согласовать или интегрировать свою собственную систему менеджмента качества с другими системами менеджмента с соответствующими требованиями

Требования стандарта ISO-9001 полностью совместимы с требованиями стандартов ISO-14001. Однако организацией должны быть определены подходы к совмещению задач между этими системами / стандартами. Особенностью стандарта ISO-9001 является то, что он предъявляет требования к системе организации управления производством, которое и влияет на качество продукции и услуги компании. Система менеджмента качества является частью всей системы менеджмента организации и направлена на удовлетворение всех заинтересованных сторон, особенно потребителей организации. Основными требованиями к системе менеджмента качества является соответствие качества данной продукции требованиям нормативно-технических документов, обеспечение стабильного качества производства или оказания услуг [5].

Таким образом, применение стандарта ISO-14001 улучшает экономические показатели за счет сокращения финансовых затрат на выплату штрафных санкций. Также ISO-14001 помогает организации проводить мониторинг и внедрять процедуры измерений, которые позволяют отслеживать прямые или косвенные воздействия на окружающую среду.

Общими для систем менеджмента качества и систем экологического менеджмента, являются разделы стандартов:

·              Управление документацией

·              Управление ресурсами

·              Мониторинг, изменение, улучшение

·              Внутренние аудиты.

Международные стандарты ISO и связанные с ними нормативные документы обеспечивают потребителей, регулирующие органы и организации в государственном и частном секторах, экологическими инструментами со следующими характеристиками:

·              техническая надежность - стандарты ISO аккумулируют в себе знания широкой группы международных специалистов и заинтересованных сторон;

·              удовлетворение потребностей заинтересованных сторон - процесс разработки стандартов ISO строиться на международном вкладе и консенсусе;

·              содействие разработке единых требований - процесс разработки стандартов ISO строиться на участии всех заинтересованных национальных институтов со всех регионов мира;

·              способствование повышению эффективности - одни и те же стандарты внедряются на разных рынках, секторах и / или сферах;

·              способствование законодательной согласованности - используемые стандарты удовлетворяют рыночным и нормативным требованиям;

·              повышение доверия со стороны инвесторов - стандарты могут быть использованы для оценки соответствия, например, аудит, инспектирование или сертификация. Это повышает доверие к продукции, услугам и системам, что демонстрируется подтверждением соответствия стандарту ISO и обеспечивает практическую поддержку нормативного регулирования.



1.5 Ожидаемые новые стандарты

Неотъемлемой частью системы экологического менеджмента организации, является приверженностью к непрерывному совершенствованию. Успех ISO складывается из постоянной работы над соответствующими стандартами, о чем свидетельствует разработка следующих новых стандартов:14045 - установит принципы и требования к оценке экологической эффективности. Экоэффективность измеряется отношением экологической результативности к создаваемой стоимости. Стандарт установит международно-стандартизированную методологическую основу для оценки экологической эффективности, поддерживая тем самым масштабность, ясность и прозрачность измерений экологической эффективности.14051 - позволит разработать руководство по общим принципам и структуру учета затрат материальных потоков (MFCA). MFCA является инструментом управления эффективным использованием ресурсов, главным образом в производстве и дистрибуции, в целях уменьшения относительного потребления ресурсов и материальных затрат.измеряет поток и запас материалов и энергоресурсов в рамках организации, выраженных в физических единицах (масса, мощность, объем и т.д.) и оценивает их в соответствии с производственными затратами. Этот фактор, как правило, пропускают при обычном учете затрат. MFCA является одним из основных инструментов учета экологического управления (ЕМА), и ориентирован на внутреннее использование в пределах организации.14067, регулирующий измерение углеродного следа продуктов, предусматривает требования к количественному определению и передачи парниковых газов (ПГ), связанных с продуктами. Каждая часть стандарт регулирует следующие вопросы: количественное определение углеродного следа (часть 1); гармонизация методология обмена информацией об углеродном следе, а также руководство по такому обмену (часть 2).14069 будет регламентировать правила расчета углеродного следа продукции, услуг и всей цепи поставок.

ISO 14005 <#"522400.files/image002.gif">

Рисунок 2 - Принцип серии ISO 14000

Таблица 1− Классификация стандартов по принципу (PDCA <#"522400.files/image003.gif">, (1)

где К - удельное выделение загрязняющего вещества технологическим оборудованием, г/с;

t - время работы одной единицы оборудования в день, час.

n - количество дней работы станка в год.

При расчете валовых и максимально-разовых выбросов пыли металлической принимают во внимание, что коэффициент оседания пыли Кос составляет 0,2, т.е. в атмосферу выбрасывается 20% массы образующейся пыли.

Расчет максимально-разового выброса G, г/сек, для пыли производится по формуле

, (2)

где Кос - коэффициент оседания пыли металлической.

Применение СОЖ уменьшает выделение пыли на 85-90%, что следует учесть при расчете валовых и максимально разовых выбросов.

При работе на станках с применением СОЖ образуется мелкодисперсная аэрозоль. Количество выделяющегося аэрозоля зависит от ряда факторов (в том числе от энергетических затрат на резание металла), в связи с чем принято относить выделение аэрозоля на 1 кВт мощности электромотора станка.

Валовый выброс аэрозоля при использовании СОЖ Мсож, т/год, рассчитывается для каждого станка по формуле

, (3)

где Ксож - удельное выделение загрязняющих веществ при обработке металла с применением СОЖ, г/с×кВт;

N - мощность электромотора станка, кВт.

Максимально-разовый выброс аэрозоля Gсож, г/с, определяется по формуле

. (4)

Таблица 3 - Удельное выделение пыли при металлообработке

Вид выполняемых работ	Наименование станков	Выделяемое загрязняющее вещество
		Наименование загрязняющего вещества	Удельное количество
			M, т/год	G, г/с
Изготовление металлических деталей	Шлифовальные круги	Пыль абразивная	0,163296	0,000012
		Пыль металлическая	0,217728	0,000018
	Сверлильные станки	Пыль цветных металлов	0,004336	0,000002
		Эмульсолы СОЖ	0,000016	0,0000014

Расчет выбросов загрязняющих веществ от открытой стоянки автотранспорта:

Расчет проводился в соответствии с методикой «Расчет массы выбросов загрязняющих веществ от автотранспортных средств».

Для автомобилей с карбюраторными двигателями рассчитывается выброс СО, СН, NOx, SO2, а для автомобилей с дизельными двигателями - СО, СН, NOx, SO2 и сажи.

Выброс i-го вещества одним автомобилем k-ой группы в день при выезде с территории М’iк, г, и возврате М» iк, г, рассчитывается по формулам

, (5)

, (6)

где mпр ik - удельный выброс i-го вещества при прогреве двигателя автомобиля k-ой группы, г/мин;пр - время прогрева двигателя, мин;ik - пробеговый выброс i-го вещества при движении по территории автомобиля с относительно постоянной скоростью, г/км;, L2 - пробег по территории АТП одного автомобиля в день при выезд (возврате), км;ik - удельный выброс i-го вещества при работе двигателя на холостом ходу, г/мин;, txx2 - время работы двигателя на холостом ходу при выезде (возврате) на территорию АТП, мин.

Значения удельных выбросов загрязняющих веществ mпрik, mLik, mxxik для различных типов автомобилей представлены в таблице указанных выше Методических указаний.

Валовый выброс i-го вещества автомобилями k-ой группы , т/год, рассчитывается раздельно для каждого периода года по формуле

, (7)

где aВ-коэффициент выпуска автомобилей на линию;

Dp - количество рабочих дней в расчетном периоде (холодном, теплом, переходном);

Nk - количество автомобилей k-ой группы;

j - период года (т - теплый, х - холодный, п - переходный).

Для определения общего валового выброса Мi т/год, валовые выбросы одноименных веществ по периодам года суммируются

. (8)

Холодные месяцы: январь, февраль, ноябрь, декабрь. Переходные месяцы: март, сентябрь, октябрь. Теплые месяцы: апрель, май, июнь, июль, август.

Максимально разовый выброс i-го вещества Gik, г/с, определяется по формуле

, (9)

где tp - время разъезда автомобилей, мин;

N/k - наибольшее количество автомобилей, выезжающих со стоянки в течение часа.

Полученные данные сведены в таблицу 4.

Таблица 4 - Характеристика ЗВ открытой стоянки автотранспорта

Вредное вещество	Код вещества	Валовый выброс, т/год	Максимально-разовый выброс, г/сек
Углерод оксид СО	337	1,005797	2,78155
Углеводороды СН	415	0,134660	0,32051
Сажа, С	328	0,014300	0,01587
Оксиды азота NOx	301	0,601768	0,31758
Сера диоксид SO2	330	0,015900	0,04945

Расчет выбросов загрязняющих веществ от участка ТО и ТР:

Расчет проводился в соответствии с методикой «Расчет выбросов загрязняющих веществ при проведении технического обслуживания и ремонта автомобилей».

В зоне технического обслуживания (ТО) и текущего ремонта (ТР) источниками выделения загрязняющих веществ являются автомобили, перемещающиеся по помещению зоны. Для автомобилей с карбюраторными двигателями рассчитывается выброс СО, СН, NOx, SO2, а для автомобилей с дизельными двигателями - СО, СН, NOx, SO2 и сажи.

Для помещения зоны ТО и ТР с тупиковыми постами валовый выброс МТi, т/год, загрязняющих веществ рассчитывается по формуле

, (10)

где mпр ik - удельный выброс i-го вещества при прогреве двигателя автомобиля k-ой группы, г/мин;пр - время прогрева двигателя, мин; tпр=1,5 мин;- пробеговый выброс i-го вещества при движении по территории автомобиля с относительно постоянной скоростью, г/км;

SТ - расстояние от ворот помещения до поста ТО и ТР, км;

nk - количество ТО и ТР, проведенных в течение года для автомобилей k-ой группы.

Значения удельных выбросов загрязняющих веществ mпрik, mL ik для различных типов автомобилей представлены в, в расчет принимаются значения для теплого периода года.

Максимально разовый выброс i-го вещества GТi, г/с, определяется по формуле

, (11)

где NТk - максимальное количество автомобилей, находящихся в зоне ТО и ТР в течение часа.

Полученные данные сведены в таблицу 5.

Таблица 5 - Характеристика ЗВ участка ТО и ТР

Вредное веществоКод веществаВаловый выброс, т/годМаксимально-разовый выброс, г/сек
Углерод оксид СО	337	0,000028	0,060190
Углеводороды СН	415	0.000004	0,035480
Сажа, С	328	0,000001	0,000550
Оксиды азота NOx	301	0,000011	0,013620
Сера диоксид SO2	330	0,000001	0,001320

Результаты проведения инвентаризации выбросов рассматриваемого предприятия сведем в таблицах 6 - 8.

Таблица 6 - Источники выделения загрязняющих веществ

Наименование производства, номер цеха, участка	Номер ИЗА	Номер ИВ	Наименование ИВ	Время работы ИВ, ч		Наименование ЗВ	Код ЗВ	Кол-во ЗВ, отходящих от ИВ, т/год
				в сутки	в год
Открытая стоянка автотранспорта	6001	60001 03	Двигатель автотранспорта	2	504	Углерод оксид СО	337	1,005797
						Углеводороды СН	415	0,134660
						Сажа, С	328	0,014300
						Оксиды азота NOx	301	0,601768
						Сера диоксид SO2	330	0,015900
Участок ТО и ТР	0001	0001 04	Двигатель автотранспорта	2	504	Углерод оксид СО	337	0,000028
						Углеводороды СН	415	0.000004
						Сажа, С	328	0,000001
						Оксиды азота NOx	301	0,000011
						Сера диоксид SO2	330	0,000001
Металлообрабатывающий участок	0002	0002 01	Круглошлифовальные станки	3	756	Пыль абразивная	2930	0,163296
						Пыль металлическая	2908	0,217728
		0002 02	Серлильные станки	4	1008	Пыль цветных металлов	123	0,0043356
						Эмульсолы СОЖ	2735	0,000014

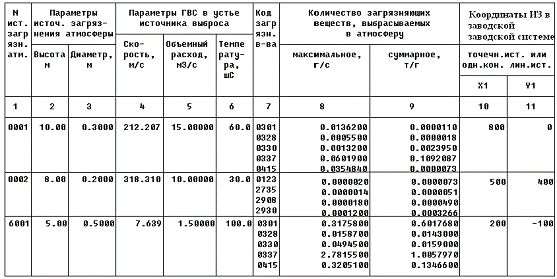

Таблица 7 - Характеристика источников загрязнения атмосферы

Таблица 8 - Суммарные выбросы ЗВ выбрасываемые в атмосферу в целом от предприятия

Код ЗВ	Наименование ЗВ		Количество ЗВ, отходящих от ИВ, т/год		В том числе из поступивших на очистку										Всего выброшено в атмосферу, т/год
					Выбрасывается без очистки, т/год			Поступает на очистку, т/год		Выброшено в атмосферу, т/год	Уловлено и обезврежено
											Фактически, т/год			из них утилизировано, т/год
337	Углерод оксид СО		5,156053		5,156053			0,0000		0,0000	0,0000			0,0000	5,156053
415	Углеводороды СН		0,5815406		0,5815406			0,0000		0,0000	0,0000			0,0000	0,5815406
328	Сажа, С		0,0287963		0,5815406			0,0000		0,0000	0,0000			0,0000	0,5815406
301	Оксиды азота NOx		0,6009293		0,6009293			0,0000		0,0000	0,0000			0,0000	0,6009293
330	Сера диоксид SO2		0,9221171		0,9221171			0,0000		0,0000	0,0000			0,0000	0,9221171
2930	Пыль абразивная		0,0003266		0,0003266			0,0000		0,0000	0,0000			0,0000	0,0003266
2908	Пыль металлическая		0,000049		0,000049			0,0000		0,0000	0,0000			0,0000	0,000049
123	Пыль цветных металлов		0,000073		0,000073			0,0000		0,0000	0,0000			0,0000	0,000073
2735		Эмульсолы СОЖ		0,0000051		0,0000051	0,0000		0,0000			0,0000	0,0000		0,0000051

На основании полученных данных можно сделать вывод: на территории предприятия располагается три ИЗА, два из которых являются организованными и один - неорганизованный. По фазовому состоянию выделяющиеся вещества подразделяются на твердые (сажа, различные пыли), газообразные (CO, SO2, NOх, СН), аэрозоль СОЖ. Суммирующим действием обладают: SO2 и NO2 (6009).

2.2.2 Расчет рассеивания загрязняющих веществ в атмосфере

Для практических расчетов рассеивания загрязняющих веществ в атмосфере используется нормативный метод, разработанный геофизической обсерваторией (ОНД-86). Метод основан на математической модели рассеивания газообразных и аэрозольных примесей в атмосфере воздуха.

Используя нормативный метод (ОНД-86), можно:

рассчитать приземные концентрации загрязняющих и любых других примесей в составе выбрасываемых газов;

рассчитать концентрации загрязняющих веществ в вертикальном и горизонтальном сечениях факела выбросов;

рассчитать поля концентраций загрязняющих веществ, создаваемые точечными источниками (трубы, шахты), а также плоскостными и линейными источниками.

Приземные концентрации - это концентрации загрязняющих веществ в двухметровом слое над уровнем земли.

Исходными данными для расчета являются:

высота источника, Н, м;

диаметр устья источника D, м;

скорость выхода газо-воздушной смеси Wо, м/с (или объем газо-воздушной смеси, Vух, м3/с) (W0 рассчитать по известному объему уходящих газов на расчетный период года);

температура газо-воздушной смеси tух, °С;

температура окружающего воздуха tв, °С;

максимальный разовый выброс загрязняющего вещества М, г/с.

Таблица 9 − Исходные данные для расчета рассеивания

Номер ИЗА	зЗначе-ние F	Наименование ЗВ	Максимально-разовый выброс, М, г/с	Высота источника, Н, м	Диаметр устья источника сброса, D, м	Температура газоводушной смеси, Т, 0С
6001	11	Углерод оксид СО	2,7815500	5	0,5	1,5	100
	11	Углеводороды СН	0,3205100
	33	Сажа, С	0,0158700
	11	Оксиды азота NOx	0,3175800
	11	Сера диоксид SO2	0,0494500
0001	11	Углерод оксид СО	0,0601900	10	0,3	15	60
	11	Углеводороды СН	0.6354840
	33	Сажа, С	0,0005500
	11	Оксиды азота NOx	0,0136200
	11	Сера диоксид SO2	0,0013200
0002	33	Пыль абразивная	0,0001200	8	0,2	10	30
	33	Пыль металлическая	0,0000180
	32	Пыль цветных металлов	0,0000020
	11	Эмульсолы СОЖ	0,0000014

В ходе расчета рассеивания необходимо определить:

максимальные приземные концентрации вредных примесей в составе выбрасываемых газов;

- концентрации загрязняющих веществ в вертикальном и горизонтальном сечениях факела выбросов.

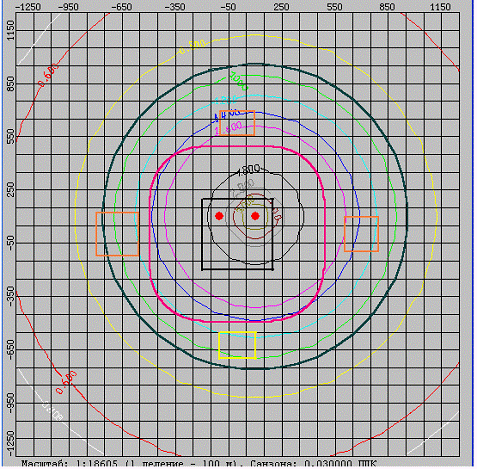

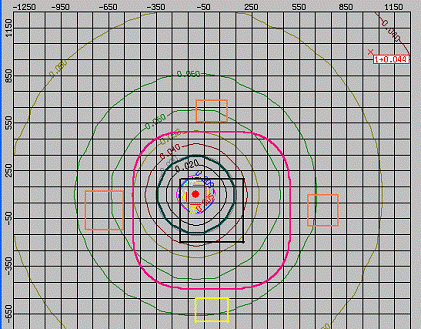

По результатам расчета строится карта рассеивания ЗВ и наносится на ситуационную карту - схему.

Метеорологические характеристики и коэффициенты, определяющие условия рассеивания представлены в таблице 10.

Таблица 10 − Метеорологические характеристики

Наименование характеристики	Величина
Коэффициент, зависящий от стратификации атмосферы, А	180
Коэффициент рельефа местности	1
Средняя максимальная температура наружного воздуха наиболее жаркого месяца, 0С	25,9
Средняя температура наружного воздуха наиболее холодного месяца, 0С	-9,8
Средняя роза ветров, % С СВ В ЮВ Ю ЮЗ З СЗ	19 17 11 7 6 9 17 14
Скорость ветра, повторяемость превышения которой составляет 5%, м/с	8

2.2.3 Определение значимости выбросов

Приоритетность ЗВ устанавливается из отношения

, (12)

при условии, что

 при  м, и  при м.

где Мi - суммарное значение максимально разового выброса i-го загрязняющего вещества от всех источников предприятия, соответствующее наиболее неблагоприятным из установленных условий выброса, г/с.

, (13)

где ПДКi - максимально разовая предельно допустимая концентрация i-того загрязняющего вещества, мг/м3;

- средневзвешенная по предприятию высота источников выброса i-того загрязняющего вещества, м.

. (14)

Результаты расчета сводим в таблицу 11.

Таблица 11 - Приоритетность веществ

Наименование ЗВ	ПДКм/р мг/м3	Максимально-разовый выброс загрязняющего вещества М, г/сек	_ Нi, м	Мi / ПДКi	Вывод о приоритетности
Углерод оксид, СО	5	2,8417400	13,49	0,568348	приоритетный
Углеводороды, СН	5	0,4559940	5,00	0,0911988	не приоритетный
Сажа, С	0,15	0,0014983	5,00	0,0998866	не приоритетный
Оксиды азота, NOx	0,085	0,3312000	13,40	3,8964706	приоритетный
Сера диоксид, SO2	0,5	0,0507700	13,53	0,1015400	не приоритетный
Пыль абразивная	0,04	0,0001200	5,00	0,0030000	не приоритетный
Пыль металлическая	0,04	0,0000180	5,00	0,0004500	не приоритетный
Пыль цветных металлов	0,04	0,0000020	5,00	0,0000500	не приоритетный
Эмульсолы СОЖ	4	0,0000014	5,00	0,0000004	не приоритетный
NO2+ SО2	0,085	0,339809	14,96	3,9977529	приоритетный

2.2.4 Определение максимальных значений приземных концентраций загрязняющих веществ

Максимальное значение приземной концентрации загрязняющего вещества, СМ, мг/м3, при выбросе газо-воздушной смеси из одиночного горячего (ΔТ>>0) источника с круглым устьем определяется по формуле

, (15)

где А - коэффициент, зависящий от температурной стратификации атмосферы и определяющий условия вертикального и горизонтального рассеивания ЗВ в атмосфере, мг · с2/3 · К1/3;

М - максимально разовый выброс (масса загрязняющего вещества, выбрасываемого в атмосферу в единицу времени), г/с;- безразмерный коэффициент, учитывающий скорость оседания загрязняющих веществ в атмосферном воздухе;

η - безразмерный коэффициент, учитывающий влияние рельефа местности;

Н - высота источника выброса над уровнем земли, м;ух - расход газо-воздушной смеси, м3/с;

∆Т - разность между температурой выбрасываемой газо-воздушной смеси и температурой окружающего атмосферного воздуха, оС;

m, n - коэффициенты, учитывающие условия выхода газо-воздушной смеси из устья источника выброса.

Коэффициент F учитывает скорость оседания загрязняющих веществ в атмосферном воздухе. При отсутствии данных о фракционном составе выбрасываемых загрязняющих твердых веществ принимаем: для газообразных загрязняющих веществ и мелкодисперсных аэрозолей (пыли, золы и т.п., скорость упорядоченного оседания которых практически равна нулю) F = 1.

Источники, для которых f ≥ 100 или ΔТ ≈ 0 и vм' ≥ 0,5:

, (16)

, (17)

где D - диаметр устья источника, м;

Wo - скорость выхода газо-воздушной смеси, м/с;

n' - безразмерный коэффициент, зависящий от v'м.

Коэффициент n' учитывает подъем факела над организованным источником. Значения коэффициентов определяются в зависимости от параметровм' для холодного источника

, (18)

vм' для горячего источника

, (19)

Коэффициент n' зависит от v'м:

при v'м іі2 n' = 1, (20)

при 0,5 ЈЈ v'м < 2 n' = 0,532 v'м2 - 2,13 v'м + 3,13, (21)

при v'м < 0,5 n' = 4,4 · v'м, (22)

Коэффициент n также определяется по формулам (20) - (22), где vм =v'м.



2.2.5 Определение опасной скорости ветра

Опасной называется скорость ветра, при которой концентрация загрязняющих примесей на уровне дыхания достигает максимальных значений.

При больших и меньших скоростях ветра концентрация загрязняющих веществ снижается [7].

Значения опасной скорости ветра UM, м/с, приводятся на высоте 10 м (уровень флюгера) и зависят от параметра v'м.

Для холодных выбросов:

при vм' ЈЈ 0,5 uм = 0,5, (23)

при 0,5 < vм' ЈЈ 2 uм = vм', (24)

при vм' > 2 uм = 2,2 · vм', (25)

Для горячих источников при f < 100:

при vм ЈЈ 0,5 uм = 0,5, (26)

при uм = vм, (27)

при vм > 2 . (28)

2.2.6 Определение расстояния Хм

Расстояние хм, м, от источника до точки, в которой приземная концентрация достигает максимального значения СМ, мг/м3, при неблагоприятных метеоусловиях рассчитывается по формуле:

, (29)

где d - безразмерный коэффициент.

Для холодных источников

= 5,7 при vм' ЈЈ 0,5, (30)= 11,4 · vм', при 0,5 < vм' ЈЈ 2, (31)

 при vм' > 2. (32)

Для горячих источников (DТ>>0) при f < 100 безразмерный коэффициент d находится по следующим формулам

 при vм ЈЈ 0,5, (33)

 при 0,5 < vм ЈЈ 2, (34)

 при vм > 2. (35)

Полученные в результате расчета значения заносим в таблицу 12. Таким образом, концентрации СМ, представляют собой максимумы, наблюдаемые под осью факела на расстоянии ХМ от источника при опасной скорости ветра um.

Таблица 12 - Результаты расчета рассеивания

Номер ИЗА	Наименование ЗВ	А	F	м/с	Максимальное значение приземной концентрации, СМ, мг/м3	Опасная скорость ветра UM, м/с	Расстояние хм, м
6001	Углерод оксид СО	180	1	7,639	2,7911500	1,058	56,61
	Углеводороды СН		1		0,3301100
	Сера диоксид SO2		1		0,0254700
	Оксиды азота NOx		1		0,3271800
	Сажа, С		3		0,1771500		29,98
0001	Углерод оксид СО		1	212,207	0,0092900	14,207	189
	Углеводороды СН		1		0,5845840
	Сажа, С		3		0,0492500		94,5
	Оксиды азота NOx		1		0,0372800		189
	Сера диоксид SO2		1		0,0001485
0002	Пыль абразивная		3	318,310	0,0000001	22,759	207,12
	Пыль металлическая		3		0,0000150
	Пыль цветных металлов		3		0,0000017
	Эмульсолы СОЖ		1		0,0000011		414,24

2.2.7 Расчет рассеивания по приоритетным загрязняющим веществам

По приоритетным загрязняющим веществам выполнили расчет рассеивания в атмосфере. При опасной скорости ветра приземная концентрация загрязняющих веществ С, мг/м3, по оси факела на разных расстояниях от источника определяется по формуле

, (36)

где s1 - безразмерный коэффициент, учитывающий изменения концентраций вдоль факела. Определяется в зависимости от отношения x/xм и коэффициента F по следующим формулам:

При

,

при

,

при F ≤ 1,5 и

,

при F > 1,5 и

,

где х - расстояние от источника (дымовой трубы) до рассматриваемой точки, м.

По полученным данным строятся карты-схемы рассеивания загрязняющих веществ. Так на рисунке 4 и 5 представлены схемы рассеивания NОX + SO2 и NОX соответственно.

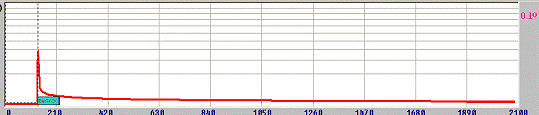

Рисунок 4 - Рассеяние ЗВ, обладающих эффектом суммации: NОX + SO2

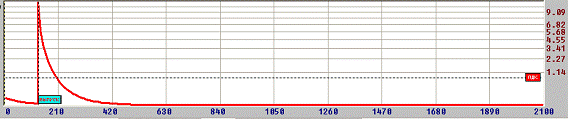

Рисунок 5 - Рассеяние загрязняющего вещества NОX

2.2.8 Определение зоны влияния и зоны активного загрязнения

Зона влияния источника - площадь круга, радиусом Х1 (или Х2).

Радиус зоны влияния рассчитывается, как наибольшее из двух расстояний от источника x1 и x2, где х1 = 10 хМ, а величина x2, определяется, как расстояние от источника, начиная с которого С £ 0,05ПДК. Так х1 = 10·189=1890, а x2=3670 м

Построение зоны активного загрязнения от выбросов высокого точечного источника с круглым устьем.

Для организованного источника зона активного загрязнения (ЗАЗ) представляет собой кольцо, заключенное между окружностями с внутренним r1 и внешним r2 радиусами.

r1 = 2jH, (41)

r2 = 20jH. (42)

где H - высота источника выброса, H = 10 м;

j - безразмерная поправка на подъем факела в атмосфере; определяется по формуле:

j = 1+DT/75 (43)

где DТ - среднегодовое значение разности температур в устье ИЗА и окружающей атмосфере, °С.

j = 1+DT/75=1,4547;

r1 =29,094 м,

r2 =290,94 м.

2.2.9 Нормирования загрязняющих веществ

Проведем нормирование всех загрязняющих веществ (в том числе групп суммации).

Предельно допустимым называется такой выброс от источника (совокупности источников), при рассеивании которого в атмосфере приземные концентрации загрязняющих веществ (с учетом фоновых концентраций и перспективы развития предприятия) не будут превышать ПДК.

Если существующие выбросы i-ого вещества из N источников удовлетворяют критерию (сумма максимальных концентраций с учетом фона)

, (44)

то в этом случае (при отсутствии необходимости учета суммации вредного действия нескольких веществ) использованные при расчетах значения М, г/с, могут быть приняты в качестве предельно допустимого выброса ПДВ, г/с, без расчетов суммарного загрязнения атмосферы. При невыполнении условия максимально - разовый выброс принимается за временно согласованный (ВСВ), а расчет ПДВ проводится по нижеприведенным формулам.

Значение ПДВ, г/с, для одиночного холодного источника с круглым устьем определяем следующим образом:

ПДВ =  (45)

При установлении ПДВ для источника, выбрасывающего загрязняющие вещества с суммирующимся вредным действием, (NOx +SO2) сначала определяем вспомогательное значение суммарного предельно допустимого выброса ПДВс, приведенного к выбросу пыли

, (46)

Затем с учетом количественного состава выбросов определяем ПДВ отдельного вещества

, (47)

Значения ПДВ для каждого выбрасываемого вредного вещества, в том числе для группы суммации приведены в таблице 13.

Таблица 13 - Предельно допустимые выбросы ЗВ

Участок	Номер ИЗА	Наименование ЗВ	Выброс, г/с	См + Сф, мг/м3	ПДК, мг/м3	ПДВ, г/с	ВСВ, г/с
Открытая стоянка автотранспорта	6001	Углерод оксид СО	2,7815500	3,7911500	5,000	2,7815500	-
		Углеводороды СН	0,3205100	0,4711000	5,000	0,3205100	-
		Сера диоксид SO2	0,0158700	0,1254700	0,500	0,0158700	-
		Оксиды азота NOx	0,3175800	0,0982100	0,085	0,2167600	0,3175800
		Сажа, С	0,0494500	0,150	0,0494500	-
Участок ТО и ТР	0001	Углерод оксид СО	0,0601900	1,0929000	5,000	0,0601900	-
		Углеводороды СН	0.6354840	0,9845840	5,000	0.6354840	-
		Сера диоксид SO2	0,0005500	0,1001480	0,500	0,0005500	-
		Оксиды азота NOx	0,0136200	0,0542800	0,085	0,0136200	-
		Сажа, С	0,0013200	0,0795000	0,150	0,0013200	-
Металлообрабатывающий	0002	Пыль абразивная	0,0001200	0,0080001	0,040	0,0001200	-
		Пыль металлическая	0,0000180	0,0080150	0,040	0,0000180	-
		Пыль цветных металлов	0,0000020	0,0080017	0,040	0,0000020	-
		Эмульсолы СОЖ	0,0000014	0,0080011	4,000	0,0000014	-
Группа суммации		SO2+NO2	0,3398309	0,094700	0,085	0,208700	0,3398309

Анализ полученных результатов показывает, что максимально-разовые выбросы ЗВ из источников: 0001, 0002, 6001 принимаются за ПДВ (так как выполняется условие (44)). На стоянке автотранспорта выброс NO2 (М = 0,3175800 г./с) превышает установленный норматив (ПДВ = 0,2167600 г./с), а ее максимальная концентрация в приземном слое с учетом фона превышает ПДК (0,09821 > 0,085). При работе автотранспорта выброс SO2+NO2 (М = 0,3398309 г./с), а их максимальная концентрация в приземном слое с учетом фона превышает ПДК (0,094700 > 0,085). Возникает необходимость очистки отходящих газов, обеспечивающей достижение заданных нормативов.

Необходимая степень очистки

, (45)

где qм - максимальный вклад загрязняющего вещества, г/с;дo - допустимый вклад загрязняющего вещества, г/с.

Для диоксида азота степень очистки составит:

h = 0,3175800 −0,2167600/0,31758 = 0,3175·100% = 31,75%.

Для группы суммации SO2+NO2

h = 0,3398309 −0,208700 / 0,3398309 = 0,3859·100%= 38,6%

Для снижения выбросов следует провести следующие организационно-технические мероприятия:

1) Использование малотоксичных рабочих процессов.

Первая стадия сгорания топлива должна осуществляться при обогащенной рабочей смеси в условиях недостатка атомарного кислорода за фронтом пламени. А вторая стадия - при обеднении смеси и интенсивной турбулизации топливно-воздушной смеси.

) Подача воды в цилиндры в виде водно-топливных эмульсий. При их использовании улучшается процесс смесеобразования.

) Рециркуляция отходящих газов

) Регулирование топливоподачи

) Повышение качества используемого топлива (использование высокооктановых неэтилированных сортов бензина

) Использование альтернативных видов топлива (газовое).

После очистки максимальная приземная концентрация NO2 См, мг/м3 равна

См =  мг/м3.

Тогда

См + Сф = 0,041857 + 0,017 = 0,05886 ≤ 0,085 мг/м3.

Следовательно максимальная концентрация NO2 в приземном слое с учетом фона не превышает ПДК.

После очистки максимальная приземная концентрация SO2 См, мг/м3 равна

См =  мг/м3.

Тогда

См + Сф = 0,040301 + 0,034 =0,057301 ≤ 0,085 мг/м3.

На рисунках 7-8 изображены схемы рассеивания приоритетных загрязняющих веществ после проведения природоохранных мероприятий.

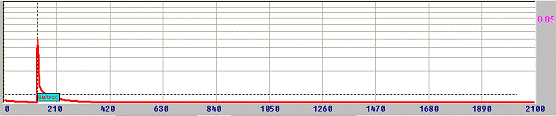

Рисунок 7 - Рассеяние ЗВ, NO2 после проведения природоохранных мероприятий

Рисунок 8 - Рассеяние ЗВ, обладающих эффектом суммации: NОx + SO2 после проведения природоохранных мероприятий

При невозможности осуществления (обеспечения) предлагаемых способов очистки, т.е. невозможности достижения ПДВ, по согласованию с органами Госкомгидромета и Министерства РФ и при условии разработки «Плана мероприятий по снижению величины выбросов в атмосферу», устанавливается временно согласованные выбросы ВСВ [7].

2.3 Характеристика мероприятий по регулированию выбросов в периоды неблагоприятных метеорологических условий

атмосферный отходы промышленный окружающий

Под регулированием выбросов 3В в атмосферу понимается их кратковременное сокращение в периоды неблагоприятных метеорологических условий (НМУ), приводящих к формированию высокого уровня загрязнения воздуха. К НМУ относятся: приподнятая инверсия выше ИЗА; штилевой слой ниже ИЗА; туманы; направление ветра от предприятий на жилые кварталы, в том числе со сложным рельефом и плотной застройкой, а также с максимальным наложением выбросов.

В зависимости от ожидаемого уровня атмосферы составляются предупреждения трех степеней, которым соответствуют три режима работы предприятий в периоды НМУ.

Эффективность мероприятий по каждому режиму определяется пропорционально сокращению массовых выбросов, г/с, без проведения расчетов приземных концентраций, т. к. существующая методика не учитывает распространения примесей под инверсионным слоем.

Эффективность по первому режиму, включающему организационные мероприятия, принимается равной 15-20% без проведения расчетов. Эти мероприятия носят организационно - технический характер, их можно быстро осуществить, они не требуют существенных затрат и не приведут к снижению производительности предприятия.

) усиление контроля за точным соблюдением технологического регламента производства;

) запрет работы оборудования на форсированном режиме;

) рассредоточение во времени работы станков на участке ТО и РТ, не участвующих в едином непрерывном технологическом процессе;

) запрещение чистки емкостей, в которых хранятся 3В, а также ремонтные работы, связанные с повышенным выделением 3В в атмосферу;

) усиление контроля за техническим состоянием и эксплуатацией очистных сооружений, обеспечение их бесперебойной работы, недопущение снижения производительности, а также отключения на профилактические осмотры, ревизии и ремонты;

) ограничение погрузочно - разгрузочных работ песка и цемента;

) использование запаса высококачественного топлива;

) интенсифицирование влажной уборки производственных помещений предприятия.

Эффективность мероприятий по второму режиму должна составлять

- 40% и определяться по формуле

, (46)

где А - суммарный выброс, г/с, данного вещества по предприятию без учета мероприятий при НМУ;

Б - сокращение выбросов, г/с, при втором режиме.

Мероприятия по сокращению выбросов при втором режиме работы предприятия включают в себя все мероприятия по первому режиму, а также мероприятия, влияющие на технологические процессы и сопровождающиеся незначительным снижением производительности предприятия. К ним относятся:

) снижение производительности установок;

) остановка оборудования в случае близости сроков начала планово-предупредительных работ по ремонту технологического оборудования;

) снижение выделений оксидов азота, серы, сажи за счет установки фильтров, присадок и уменьшения количества эксплуатируемого автотранспорта;

) снижение выделений пыли неорганической при пересыпки;

) сокращение маршрута движения автотранспорта к участку мойки на территории предприятия.

Эффективность мероприятий по третьему режиму должна составлять

- 60% и определяться по формуле:

, (47)

где В-сокращение выбросов, г/с, при третьем режиме.

Мероприятия по сокращению выбросов при третьем режиме работы предприятия включают в себя все мероприятия, разработанные для первого и второго режимов, а также мероприятия, осуществление которых позволяет снизить выбросы 3В за счет временного сокращения объема выпускаемой продукции предприятием. К ним относятся:

) попеременная работа станков;

) снижение нагрузки всех станков;

) запрещение погрузочно-разгрузочных работ древесины;

) запрещение работы автотранспортных средств (включая личный транспорт) с неотрегулированными двигателями;

) остановка оборудования, в случае выхода из строя циклона;

6) сокращение паяльных работ.

Таблица 14 − План мероприятий на период НМУ

Номер источника	Цех	Источник выделения (ИВ)		Наименование мероприятия	Наименование ЗВ	Выброс, г/с		Уменьшение выбро-са, %
						без проведения меропри-ятия	С проведе-нием меропри-ятия
I режим (организационно-технические мероприятия)
6001	Открытая стоянка		двигатель	использование запаса высококачественного топлива	NOx	0,3175800	0,269943		15
					NO2 +SO2	0,3398309	0,288856
II режим
6001	Открытая стоянка		двигатель	снижение загруженности автомобильного парка	NOx	0,3175800	0,190548		40
					NO2 +SO2	0,3398309	0,203930
III режим
6001	Открытая стоянка		двигатель	уменьшение количества передвижений автотранспорта	NOx	0,3175800	0,127032		60
					NO2 +SO2	0,3398309	0,135932

Таким образом, в данном разделе разработан план мероприятий по сокращению выбросов загрязняющих веществ при неблагоприятных метеоусловиях.

2.4 Построение санитарно-защитной зоны

Санитарно-защитная зона (СЗЗ) является обязательным элементом любого промышленного предприятия и других объектов, которые могут быть источниками химического, биологического или физического воздействия на окружающую среду и здоровье человека.

Границей СЗЗ следует считать совокупность точек, в которых вклад источников по одному и тому же загрязняющему веществу в сумме с фоновой концентрацией данного вещества равен предельно допустимой концентрации (СФ + С = ПДК).

Расчет санитарно-защитной зоны (СЗЗ) по фактору загрязнения атмосферного воздуха проводится на основании ОНД-86 и санитарных правил и норм (СанПиН 2.2.1/2.1.1.1200-03. Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов).

Достаточность размеров санитарно-защитной зоны должна быть подтверждена расчетами рассеивания.

Проектируемое предприятие относится к третьему классу, размер санитарно-защитной зоны (от границ промплощадки) - l0 = 300 м.

Скорректируем границы СЗЗ по румбам:

, (48)

, (49)

где s - расстояние от центра промплощадки до ее границ, м;

L - расчетный размер СЗЗ по румбу, м;

Lo - расстояние до границ СЗЗ при круговой розе ветров, м;

P - продолжительность ветров по румбу, %;

Po - 12,5%.

Полученные результаты приведены в таблице 15, роза ветров в приложении А.

Таблица 15 − Размеры санитарно-защитной зоны

Румбы	С	СВ	В	ЮВ	Ю	ЮЗ	З	СЗ
L0	390	440	410	440	390	440	410	440
P/P0	0,96	1,04	0,88	1,12	0,8	1,04	1,2	0,96
L	374,4	457,6	360,8	492,8	343,2	457,6	492	422,4
СЗЗ	300	317,6	300	352,8	300	317,6	382	300

Границы СЗЗ наносим на ситуационную карту - схему следующим образом: для румбов, при которых Р / Ро < 1, остается величина l0 = 300 м., а для румбов Р / Ро > 1 принимаем скорректированные значения.

Координаты центра промплощадки (0; 0)

Таблица 16 − Координаты границы СЗЗ по румбам

Румбы	С	СВ	В	ЮВ	Ю	ЮЗ	З	СЗ
XСЗЗ	0	746	900	636	0	-634	-750	-300
YСЗЗ	983	776	0	-636	-650	-634	0	300

Построение СЗЗ представлено в приложении Б.

2.4.1 Обоснование принятого размера СЗЗ

Границей СЗЗ следует считать совокупность точек, в которых вклад всех источников по одному и тому же загрязняющему веществу в сумме с фоновой концентрацией этого вещества равен предельно допустимой концентрации.

Обоснование размера СЗЗ

.        Рассчитывается Собщ1

, (50)

где СМij - концентрация i-ого ЗВ от высоких организованных источников при средневзвешенной опасной скорости ветра;

СНi - концентрация i-ого ЗВ от низких неорганизованных источников.

) Для каждого источника определяется концентрация СМi и расстояние ХМ на котором она достигается.

) Затем рассчитывается средневзвешенная опасная скорость ветра ŪМ для высоких организованных источников с выбросом i-го ЗВ

ŪМ = . (51)

) Рассчитывается сумма СМij при средневзвешенной опасной скорости ветра для высоких организованных источников.

) Определяется сумма концентраций i-ого ЗВ, СН от наземных точечных источников (Н ≤ 2 м) и площадных источников при средневзвешенной опасной скорости ветра.

Расчет концентраций ЗВ от наземных точечных источников

, (52)

где UMij - средневзвешенная опасная скорость ветра на высоте, м/с;

Х - расстояние до расчетной точки, м (Х=L0).

. Обоснование

) Если Собщ1 ≤ ПДКмр, то определяют Собщ2 при скорости ветра U=1 м/с.

. (53)

Если Собщ1 ≤ ПДКмрi и Собщ2 ≤ ПДКмрi, то принимают нормируемую ширину СЗЗ l0 и далее корректируют СЗЗ по розе ветров.

) Если Собщ1 > ПДКмрi, то расчет ведут по методу координатных сеток, рассчитывая Собщ1 в узлах координатной сетки с центром координат, совпадающим с центром СЗЗ, до тех пор пока Собщ1=ПДКмрi (т.е. рассчитывают Собщ на расстоянии X=L0+шаг сетки).

Шаг сетки - для объектов 1 и 2 классов вредности - 250 м, для 3 класса - 100 м, 4 класса - 50 м, 5 класса - 25 м.

Если Собщ1 < ПДКмрi, а Собщ2 > ПДКмрi, то расчет ведут по методу координатных сеток, рассчитывая Собщ2 (U = 1 м/с) в узлах координатной сетки с центром координат, совпадающим с центром СЗЗ, до тех пор пока Собщ2 = ПДКмрi.

Если по расчету рассеивания выбросов размер СЗЗ получился больше, чем нормированный (СанПиН), то следует предусмотреть комплекс природоохранных мероприятий [8].

Т.к. для всех загрязняющих веществ, кроме NOx, Собщ1 ≤ ПДКмр, то за ширину СЗЗ принимаем ее скорректированную по розе ветров величину. Для того чтобы содержание NOx не превышало нормативных значений, необходимо разработать, внедрить в эксплуатацию и постоянно контролировать мероприятия по снижению выбросов в окружающую природную среду.

2.5 Оценка воздействия сбросов ЗВ на водные объекты

.5.1 Характеристика водного объекта

Поверхностные сточные воды бетонно-растворного узла сбрасываются в реку хозяйственно-питьевого водоснабжения.

К хозяйственно-питьевому относится использование водных объектов или их участков, как источников хозяйственно-питьевого водоснабжения, а также для снабжения предприятий, пищевой промышленности. По САНПиН №2.1.4, 559-96 - питьевая вода должна быть безопасна в эпидемиологическом и радиационном отношении, безвредна по химическому составу и иметь благоприятные органолептические свойства.

Расположение выпусков сточных вод по берегу - 130 м, от берега - 60 м, тип оголовка - сосредоточенный, форма - круговая, диаметр - 0,3 м.

Таблица 17 - Характеристика водного объекта

Тип водного объекта	Свойства водного объекта
	Длина участка объекта по прямой, м	Ширина, м	Глубина, м	Скорость потока, м/с	Шероховатость дна	Контрольный створ
Проточный водоем	2100	220	3,4	0,12	0,25	Автомат. установка

Таблица 18 - Параметры, влияющие на поверхностные стоки

Поливомоечные воды			Талые воды		Дождевые воды		Использование территории поверхностных сточных вод
Характеристика вод	Количество моек в год, ед	Площадь моющихся покрытий, га	Коэффициент вывоза снега	Продолжительность протекания талых вод до расчетного участка, ч	Распределение по площадям
					Кровли и асфальто-бетонное покрытие, га	Бетонированное покрытие, га
Механизированная мойка асфальтовых и бетонных покрытий	90	0,9	0,7	5	0,7	0,5	Автомобильные стоянки

2.5.2 Расчет поверхностного стока

Расчет объема стока дождевых вод:

Объём стока дождевых вод Wд, м3/га, определяется по формуле

Wд = 2,5 × Hд × Кд × Кн, (54)

где Нд - слой осадков за тёплый период со средними температурами выше 0 оС, определяется по данным метеорологических наблюдений территориального органа Гидрометеослужбы, мм (НД = 367 мм);

Кд - коэффициент, учитывающий объём стока дождевых вод в зависимости от интенсивности дождя для данной местности продолжительностью 20 мин. При периоде однократного превышения расчётной интенсивности дождя равном 1 году (q20), определяется в зависимости от значения q20. Так как для г. Воронежа q20= 80, то Кд = 0,71;

Кн - коэффициент, учитывающий интенсивность формирования дождевого стока в зависимости от степени распространения водонепроницаемых поверхностей ПН (кровли зданий, дороги, площадки. тротуары и т.п.) на площади водосбора Значение Пн (%) определяется как отношение площади водонепроницаемых поверхностей к общей площади территории природопользователя.

Пн = 5000/9000·100% =55,56%

тогда Кн = 1,31.

Wд = 2,5×367×0,71×1,31 = 853,367 (м3/га).

Расчет объема стока талых вод:

Wт = Нт×Кт×Кз, (55)

где НТ - слой осадков за холодный период со средними температурами ниже 0 оС, определяется по данным метеорологических наблюдений территориального органа Гидрометеослужбы, мм (НТ = 120 мм);

КТ - коэффициент, учитывающий объём стока талых вод в зависимости от условий снеготаяния. Так как г. Воронеж находится в зоне 1 по условиям стока талых вод, то КТ = 0,47;

КЗ - коэффициент, учитывающий вывоз снега с территориипредприятия, КЗ = 0,7.

Wт = 120×0,47×0,7 = 39,48 (м3/га).

Расчет объема стока поливомоечных работ:

Определение объёма стока поливомоечных вод WП, м3/га

Wп =10×q×N×Кпм, (56)

где q - расход воды на одну поливку (мойку) твёрдых покрытий за отчётный период принимается по данным учёта, дм3/м2 (q = 1,2 дм3/м2);

N - количество поливок (моек) в год, N = 90;

К - коэффициент стока поливомоечных вод принимается равным 0,5.

WП = 10×1,2×90×0,5 = 540 (м3/га).

Расчет общего объема поверхностного стока:

Общий объём поверхностного стока Wобщ, м3/га

Wобщ = Wд+Wт+Wп, (57)

Wобщ. = 853,367 + 39,48 + 540 = 1432,847 (м3/га),

Wобщ. = 1432,847 ∙ 3,4 = 4871,680 м³.

Расчет массы загрязняющих веществ в поверхностном стоке:

Масса сброса загрязняющих веществ с неорганизованным стоком с территории (водосбора) предприятия определяется по формуле

Мi = S× (Wд×mi д + Wт×mi т) × 10-6 + Sn × Wn × mi n × 10-6, (58)

где S - площадь территории (водосбора) природопользователя, га (S = 2,1 га);

Wд, Wт, Wп - объём стока соответственно дождевых, талых и поливомоечных вод, м/га;

mi д, mi т, mi п - концентрация i - го ЗВ в соответственно дождевых, талых и поливомоечных вод, мг/дм3;

Sn - площадь водонепроницаемых покрытий, подвергающихся мокрой уборке, га (Sn = 0,7) [7].

Таким образом, находим массы загрязняющих веществ

Мвз.в-ва = 2,1×(853,367 ×250+39,48 ×350)×10-6+0,7×500×540×10-6 = 0,6660 т/год,

Мнеф-ты = 2,1×(853,367 ×10+39,48 ×30)×10-6+0,7×500×540×10-6 = 0,2095 т/год,

Произведем расчет концентрации ЗВ в общем объеме поверхностного стока по формуле

Сi = , (59)

где Сi - концентрация i-го ЗВ, мг/дм3;

Мi - масса i-го ЗВ, т;

Wобщ - общий объем поверхностного стока, м3.

Свз..в-ва =  = 136,71 мг/дм3;

Снеф-ты =  = 43,00 мг/дм3.

По полученным данным составим таблицу 19.

Таблица 19 - Состав поверхностного стока

Наименование ЗВ	Концентрация ЗВ в поверхностных сточных водах, мг/дм3	ПДКХ-П, мг/дм3
Взвешенные вещества	136,71	0,8
Нефтепродукты	43,00	0,05

На рисунке 9 показано распространение нефти и нефтепродуктов по длине водного объекта.

На рисунке 10 показано распространение взвешенных веществ.

Рисунок 9 - Распределение нефти и нефтепродуктов по длине водного объекта до проведения природоохранных мероприятий

Рисунок 10 - Распределение взвешенных веществ по длине водного объекта до проведения мероприятий

Из анализа результатов расчета видим, что необходимо провести очистку поверхностных сточных вод от нефтепродуктов, взвешенных веществ, со следующими степенями очистки

h в.в = % = 99,4%;

h н.прод-ты = % = 99, 9%.

Один из возможных вариантов очистки СВ представлен на рисунке 11.

Рисунок 11 − Схема очистки сточных вод от взвешенных веществ

Т.е. для удаления крупных частиц вода подается в отстойник (радиальный или трубчатый), затем воду пропускают через фильтрующую перегородку (в качестве фильтрующего материала могут использоваться: керамзит, гранулированный шлак, шлаковая пемза). Очистку сточной воды от взвешенных веществ завершают адсорбцией на угольных фильтрах. Степень очистки 99,4%.

Для очистки нефтепродуктов используем адсорбцию на угольных фильтрах. Эффективность очистки 99,9%, остаточная концентрация 0,05 мг/дм3 [8].

На рисунках 12-13 показано распространении ЗВ после проведения природоохранных мероприятий.

Рисунок 12 - Распределение нефти и нефтепродуктов после проведения природоохранных мероприятий

Рисунок 13 - Взвешенные вещества после проведения природоохранных мероприятий

2.5.2 Нормирование сбросов ЗВ

Нормирование сбросов ЗВ в водные объекты и на почву производится путем установления предельно допустимых нормативов сброса этих веществ.

Предельно допустимый сброс - это сброс загрязняющего вещества, при котором его концентрация в воде водоема с учетом разбавления не превысит ПДК.

Перечень нормируемых веществ предварительно согласовывается в территориальных органах Минприроды России. В проекте ПДС приводятся данные по фактическому и утвержденному объемам сбрасываемых сточных вод, а также по количественным характеристикам загрязняющих веществ. Проект ПДС является составной частью материалов по специальному водопользованию.

Нормативы ПДС устанавливаются для каждого выпуска сточных вод проектируемых (реконструируемых) и действующих предприятий-водопользователей, исходя из условий недопустимости превышения предельно допустимых концентраций вредных веществ (ПДК) в контрольном створе водных объектов различных категорий водопользования. При этом учитываются ассимилирующая способность водного объекта и оптимальное распределение массы сбрасываемых веществ между водопользователями, сбрасывающими сточные воды. В случае одновременного использования водного объекта для различных целей к составу и свойствам воды принимаются наиболее жесткие нормы из числа установленных.

Величины ПДС, г/ч, определяются как произведение максимального часового расхода сточных вод на концентрацию в них загрязняющих веществ:

 (60)

где q - максимальный часовой расход сточных вод, м3/час.

СПДС - концентрация примеси в сточных водах, при которой в конкретных условиях водоотведения не превышаются нормы качества воды в расчетных (контрольных) створах, г/м3; определяется по формуле:

СПДС = n ∙ (ПДК - СФi) + СФi, (61)

где n - кратность разбавления;

СФi - фоновая концентрация примеси в водном объекте выше сброса сточных вод, г/м3.

При определении ПДС загрязняющих веществ на первом этапе проводят расчет концентрации вредного вещества в контрольном створе Срi, г/м3 с учетом разбавления сточных вод. Затем проводят сравнение полученной величины концентрации с ПДК загрязняющего вещества.

Если Срi ≤ ПДКi, то за ПДС принимается фактический сброс сточных вод. Если Срi > ПДКi, то сначала проводят расчет допустимой концентрации СПДС, а затем значение ПДС.

В таблице 20 представлены данные о выбросах загрязняющих веществ в водный объект после проведения водоохранных мероприятий.

Величины на уровне контрольного створа даны в таблице 21.

Таблица 20 −Предельно-допустимые сбросы веществ, поступающих в водоем после проведения водоохранных мероприятий

Фактический сброс			Мероприятия		ПДС норма		ПДС факт
Единицы измерения	Взвешенные в-ва	Нефтепродкты	Взвешенные в-ва	Нефтепродкты	Взвешенные в-ва	Нефтепродкты	Взвешенные в-ва	Нефтепродкты
мг/л	136,710	43,000	0,00525	0,019264	0,8	0,05	0,00525	0,019264
г/с	185,002	58,189	0,00157	0,000576	0,023901	0,001494	0,00157	0,000576
кг/ч	666,010	209,482	0,000565	0,002072	0,086043	0,005378	0,000565	0,002072
кг/сут	1598,18	5027,57	0,000097	0,000355	0,014752	0,000922	0,000097	0,000355
т/год	5434,225	1835,06	0,000035	0,00013	0,005384	0,000337	0,000035	0,00013

Контрольный створ 130 м.

Таблица 21 - Величины на уровне контрольного створа

Разбавление			Концентрация
Показатель	Взвешенные вещества	Нефтепродукты	Показатель	Взвешенные вещества	Нефтепродукты
Кнач	12,03	1	Сф	0,05	0,02
Кмер	1	2232,1	Сист	136,71	43
Кфиз	1	1	Свып	5,25е-03	1,93е-02
Кхим	1	1	Собщ	0,005	0,019
Коб	12,03	2232,1	−	−	−

2.6 Нормирование отходов производства и потребления

На предприятии по обслуживанию грузовых автомобилей в процессе производства образуются следующие отходы: мусор от бытовых помещений организации несортированный, мусор от уборки территории предприятия, масла индустриальные отработанные, обтирочные материалы, загрязненные маслами, абразивные круги отработанные, лом отработанных абразивных кругов, стружка алюминиевая незагрязненная, остатки и огарки стальных сварочных электродов, стружка черных металлов незагрязненная.

На предприятии предусмотрено семь площадок для хранения различных отходов. Расположение площадок для временного хранения отходов на предприятии видно из рисунка 14.

Рисунок 14 - Карта-схема предприятия с расположением площадок хранения отходов

- площадка для временного хранения мусора от бытовых помещений и уборки территории;

- контейнер для хранения отработанных масел;

- контейнер для хранения обтирочного материала;

- площадка для временного хранения отработанных абразивных кругов;

- площадка для временного хранения стружки черного металла;

- площадка для временного хранения стружки цветного металла;

Расчет нормативного количества бытового мусора:

Отходы мусора образуются в результате непроизводственной деятельности работников предприятий.

Расчет нормативного количества бытового мусора Нм, т/год, образующегося при работе предприятия производится по формуле:

Н = n ∙ Ч ∙ ρ, (62)

где n - удельная норма накопления бытового мусора, м3/год; принимается 0,2-0,3 м³/год на одного работника;

Чi - списочная численность работников предприятия, чел.;

ρ - плотность бытового мусора, т/м3, принимается равной 0,25 т/м3.

Н = 0,25 × 57 · 0,25 = 3,5625 т/год.

Расчет нормативного количества смета с территории:

Расчет нормативного количества смета с территории Нт, т/год, образующегося при уборке территории предприятия и участков, проводится по формуле:

Н = S ∙ Т ∙ 10-3, (63)

где S - площадь территории предприятия с твердым покрытием, м2,

Т - удельный норматив образования отхода с 1 м² твердого покрытия, кг/м2; принимается 5 кг/м2:

S = 33600 ∙ 0,45 = 15120 м²;

Н = 15120 × 5 ∙ 10-3 = 75,6 т/год.

Расчет нормативного количества стружки черного (цветного) металла:

Отходы черного (цветного) металла образуются при инструментальной обработке металлов на станках.

Количество металлической стружки Нстр, т/год, образующейся при обработке металла, определяется по формуле:

Нстр = М × k, (64)

где М - количество металла, поступающего на обработку, т/год;- норматив образования металлической стружки, %;= 10% - при обработке черного металла;=5% - при обработке цветного металла.

Нстр.цв. ме = 1,5×0,05 = 0,075 т/год,

Нстр.чер. ме = 2,5×0,1 = 0,25 т/год.

Расчет нормативного количества отработанных абразивных кругов:

Отход образуется в результате истечения срока службы абразивных кругов, использующихся для заточки металлических изделий.

Расчет нормативного количества отработанных абразивных кругов Набр, кг, производится по формуле:

Н = n ∙ (Т / Тн) ∙ mi ∙ k, (65)

где n - количество станков данного типа, на которых установлены шлифовальные круги, шт.;

Т - среднегодовой фонд времени работы участка, на котором установлены станки данного типа, ч/год;

Тн - нормативный срок службы абразивных кругов до полного износа, ч; Тн = 200 ч;

k - коэффициент износа абразивных кругов до замены; k = 0,7;

mi - масса одного абразивного круга данного диаметра, кг. Исходя из диаметра круга (d = 350 мм) его масса равна 2,0 кг.

Н = 2 ∙ (756/200) ∙ 2,5 ∙ 0,7 = 13,23 т/год.

Расчет нормативного количества отходов отработанных масел:

Отработанные масла образуются при замене масел на механическом оборудовании, а также при проведении технического обслуживания и текущего ремонта автотранспортных средств.

Расчет нормативного количества отходов отработанных индустриальных масел Нми, т/год, образующихся при проведении технического обслуживания станочного парка, производится по формуле:

Нми = n ∙ V ∙ d ∙ Т ∙ 10-3, (66)

где n - число единиц оборудования, шт.;

V - объем системы смазки, дм3;

d - плотность масла, кг/дм3; 0,9 кг/дм3;

Т - периодичность замены масла, раз/год;

-3 - переводной коэффициент кг в т.

Нми = 2 ∙ 6,5 ∙ 0,9 ∙ 1 ∙ 10-3 = 0,0117 т/год.

Расчет нормативного количества отходов обтирочного материала, загрязненного маслами:

Отход образуется в процессе использования хлопчатобумажного материала для пропитки механизмов, деталей при эксплуатации механического оборудования, а также при обслуживании автотранспортных средств.

Расчет нормативного количества отходов обтирочного материала, загрязненного маслами Ноб т/год, образующегося при эксплуатации механического оборудования проводится по формуле:

Ноб = М ∙ Ф ∙ 10-6, (67)

где М - удельная норма расхода обтирочной ветоши, за смену (из расчета 8-ми часов времени), г. Принимается равной 80 г.;

Ф - годовой фонд рабочего времени оборудования, ч;

-6 - переводной коэффициент г в т.

Ноб.круглошлиф. ст. = 80 ∙ 1512 ∙ 10-6 = 0,12096 т/год.

Все результаты расчетов по выше изложенным методикам сведем в таблицы.

Таблица 22 - Перечень образующихся отходов

Наименование отхода			Код по ФККО	Производство (наименование)	Опасные свойства отхода		Класс опасности отхода для ОПС			Количество, т/год (м3/год)
III класса опасности
Масла индустриальные отработанные			541 002 05 02 03 3	Участок механической обработки изделий	Пожароопасность		3			0,0117
Обтирочный материал, загрязненный маслами			549 027 01 01 03 3	Участок механической обработки изделий	Пожароопасность		3			0,12096
Итого:										0,13266
I V класса опасности
Мусор от уборки бытовых помещений предприятия		912 004 00 01 00 4		Административно-бытовые помещения		Данные не установлены		4	3,5625
Итого:									3,5625
V класса опасности практически не опасные
Стружка черного металла		351 30100 01 99 5		Металлообрабатывающий участок, изготовление металлических деталей		Опасные свойства Отсутствуют		5	0,25
Абразивные круги, отработанные, лом отработанных абразивных кругов		314 043 02 01 99 5		Участок механической обработки изделий		Опасные свойства отсутствуют		5	13,23
Смет с территории	912 000 00 00 00 0			Территория предприятия с твердым покрытием		Данные не установлены		0	75,60
Стружка цветного металла	351 1010 01 99 5			Металлообрабатывающий участок, изготовление металлических деталей		Опасные свойства Отсутствуют		5	0,075
Итого:									89,155
ИТОГО:									92,85016

Таблица 22 дает наглядное представление о качественном и количественном составе отходов, классификации их согласно ФККО, а также о местах их образования.

Дадим небольшую характеристику отходам (физико-химическая характеристика); местам их временного размещения, хранения; организациям занимающимся сбором, транспортировкой, размещением, использованием, обезвреживанием и захоронением отходов.

В таблице 23 представлен перечень отходов, их состав, физико-химические характеристики отходов, класс опасности. В таблица 24 - схема операционного движения отходов.

Таблица 23 - Перечень, состав и физико-химические характеристики отходов

Вид отхода		Производство		Технологический процесс		Класс опасности для ОПС	Физико - химическая характеристика отходов
Наименование	Код по ФККО	Наименование	Код	Наименование	ККод		Агрегатное состояние	Растворимость в воде, г/100г воды	Наименование отхода
Масла индустриальные отработанные	541 002 05 02 03 3	Участок механической обработки изделий	-	Замена масла в системе смазки оборудования Аварийная замена масла в кабельных линиях	-	3	жидкий	не рас.	Нефтепродукты Продукты окисления Присадки Механические примеси Вода
Обтирочный материал, загрязненный маслами (содержание масел 15% и более)	549 027 01 01 03 3	Участок механической обработки изделий	-	Протирка деталей и рук при ремонте и эксплуатации оборудования, автотранспортных средств и средств механизации	-	3	твердый	не рас.	Ткань Нефтепродукты
Мусор от бытовых помещений организаций несортированный (исключая крупногабаритный)		Административно-бытовые помещения	-	Жизнедеятельность сотрудников	4	твердый	не рас.	Бумага, картон Пищевые отходы Пластмасса Текстиль Металл Стекло Дерево Кожа, резина
Стружка черного металла незагрязненная	351 301 00 01 99 5	Металлообрабатывающий участок, изготовление металлических деталей	-	Металлообработка	-	5	твердый	не рас.	Черные металлы
Стружка цветного металла незагрязненная	351 101 00 01 99 5	Металлообрабатывающий участок, изготовление металлических деталей	-	Металлообработка	-	5	твердый	не рас.	Цветныеметаллы
Абразивные круги, отработанные, лом отработанных абразивных кругов	314 043 02 01 99 5	Участок механической обработки изделий	-	Износ абразивных кругов при металлообработке	-	5	твердый	не рас	Электрокорунд (карбид кремния) Связующие
Смет с территории	91200000 00 00 0	Территория предприятия с твердым покрытием	-	Уборка промплощадок	-	0	Данные не установлены	не рас	Оксид кремния Железо Марганец Медь Нефтепродукты Никель Хром

Таблица 24 - Схема операционного движения отходов

Вид отхода		Класс опас-ности для ОПС	Опасные свойства отхода	Коли-чество т/год	Использовано отходов		Передано другим организациям
Наиме-нование	Код по ФККО				Коли-чество, т/год	Операции по исполь-зованию отходов	Коли-чество, т/год	Цель передачи отходов	Наименование организации
Обтирочный материал, загрязненный маслами (содержание масел 15% и более)	549 027 01 01 03 3	3	пожароопасен	0,12096		временное хранение	0,12096	Сбор, хранение, использование	ООО «Воронежавтогазсервис»
Мусор от уборки бытовых помещений организаций несортированный (исключая крупно-габаритный)	912 004 00 01 00 4	4	Данные не установлены	3,5625		временное хранение	3,5625	захоронение	Полигон ТБО
Смет с территории	912 000 000 00 00 0		Данные не установлены	75,6	-	временное накопление	75,6	захоронение	Полигон ТБО
Масла индустриальные отработанные	541 002 05 02 03 3	3	пожароопасные	0,017	-	временное накопление	0,017	переработка, утилизация	ООО «Воронежавтогазсервис»
Стружка черного металла незагрязненная	351 301 00 01 99 5	5	опасные свойства отсутствуют	0,25	-	временное накопление	0,25	использование, переработка	ОАО «Воронежчермет»
Стружка цветного металла незагрязненная	351 101 00 01 99 5	5	опасные свойства отсутствуют	0,075		временное накопление	0,075	использование, переработка	ОАО «Воронежцвет»
Абразивные круги	314 043 02 01 99 5	5	опасные свойства отсутствуют	13,23		временное накопление	13,23	утилизация, переработка	ОАО «Эпром»

Заключение

В ходе проведения оценки воздействия проектируемого предприятия на окружающую среду была получена информация о характере и масштабах воздействия намечаемой деятельности на различные объекты окружающей среды. Было изучено воздействие предприятия на атмосферный воздух, водные объекты и почвенный покров.

В результате изучения влияния предприятия на атмосферный воздух было установлено, что в процессе эксплуатации оборудования образуются выбросы следующих загрязняющих веществ: NOх, СО, оксиды серы (в пересчете на SO2), сажа (С), смесь углеводородов (СН), аэрозоль СОЖ, пыль цветных металлов, пыль металлическая, пыль абразивная.

Большинство загрязняющих веществ выбрасываются в количестве, при котором приземные концентрации не превышают ПДК, для остальных (NOх, NO2 + SO2) разработаны мероприятия по снижению выбросов.

Также были рассчитаны зоны активного загрязнения и зоны влияния загрязняющих веществ.

При проведении оценки воздействия на почвенный покров произведен расчет нормативного количества образования основных отходов производства и потребления, образующихся на рассматриваемом предприятии, а также установлены классы опасности этих отходов для окружающей природной среды.

В соответствии с СанПин 2.1.7.1322-02 для данного предприятия разработана санитарно-защитная зона.

Само предприятие не образует сточные воды в процессе деятельности. Они образуются с талыми, поливомоечными и ливневыми водами. Концентрация загрязняющего вещества (нефтепродукты и взвешенные вещества) превышает допустимую норму, поэтому разработаны мероприятия по очистке сточных вод.

Результаты расчета показали, что проектируемое предприятие, можно разместить в предполагаемом районе, в виду того, что оно не окажет негативного влияния на близлежащие объекты (хлебозавод, автозаправка, школа, парковая зона), а для снижения негативного воздействия в пределах СЗЗ разработан ряд природоохранных мероприятий по снижению выбросов.

Список использованных источников

1. Глухов, В. Экономические основы экологии [Текст]: учебник для вузов / В. Глухов, Т. Лисочкина, Т. Некрасов. - СПб.: Экология, 1995. - 349 с.

. Пашков, Е.В. Международные стандарты ИСО 14000. Основы экологического управления [Текст]: учебник для вузов / Е.В. Пашков, Г.С. Фомин, Д.В. Красный. − М.: ИПК, 1997 - 298 с.

. Серов, Г.П. Экологический аудит [Текст]: учеб. Пособие / Г.Л. Серов; Москва, 2000. - 189 с.

. Карелова, А.М. Методические и нормативно-правовые основы экологи  - ческого аудирования в Российской Федерации. Часть 2. [Текст]: учеб. пособие /. А.М. Карелова, И.М. Потравного; Москва, 1999. - 171 с.

. Макаров, С.В. Экологическое аудирование промышленных предприятий [Текст]: Учебник для вузов / С.В. Макаров, Л.Б. Шагаров. − М.: Экология, 1997. - 412 с.

. Пахомова, Н. Экологический менеджмент [Текст] / Н. Пахомова, А. Эндрес, К. Рихтер: под. ред. Н. Пахомова. − С-Пб.: 2003. - 180 с.

7. Булгакова, Л.М. Оценка воздействия на окружающую среду и экологическая экспертиза (теория и практика) [Текст]: учеб. пособие / Л.М. Булгакова, Г.В. Кудрина, Р.Н. Плотникова; Воронеж. гос. технол. акад. Воронеж, 2005. − 304 с.

8. СанПиН 2.2.1/2.1.1.1200-03. Санитарно-защитные зоны и санитарная

классификация предприятий, сооружений и иных объектов.

. Родионов, А.И. Техника защиты окружающей среды [Текст]: учебник для вузов. 2-е изд., перераб. и доп. / А.И. Родионов, В.И. Клушин, Н.С. Торочешников. - М.: Химия, 1989. - 512 с.

. СанПиН 2.1.7.1322 - 03. Технические требования к размещению и обезвреживанию отходов производства и потребления.
