Таблица
|
Ключ
|
Тип ключа
|
Klient
|
Id_клиента
|
primary
|
zakaz
|
Id_заказа
|
primary
|
dogovor
|
Id_договора
|
primary
|
Vid_rabot
|
Id_типа_заказа
|
primary
|
dogovor
|
Id_клиента
|
regular
|
zakaz
|
Id_клиента
|
.9
Нормализация отношений
Нормализация - это разбиение таблицы на две или более, обладающих лучшими
свойствами при включении, изменении и удалении данных.
В теории нормализации существует пять нормальных форм таблиц. Эти формы
предназначены для уменьшения избыточной информации от первой до пятой
нормальной формы. Поэтому каждая последующая НФ должна удовлетворять
требованиям предыдущей формы и некоторым дополнительным условиям.
Проведем нормализацию имеющихся сущностей.
Таблица в первой НФ требует, чтобы все значения всех атрибутов были
атомарны. Другими словами, каждый атрибут отношения должен хранить
одно-единственное значение и не являться ни списком, ни множеством значений.
Все таблицы находятся в первой нормальной форме, так как все атрибуты в
них атомарны.
В контексте БД «Ремонт автомобилей» данные понятия являются атомарными, и
их деление на составные части не имеет смысла, т.к. только внесет в БД излишнюю
громоздкость.
Таким образом, можно сказать, что все таблицы находятся в первой
нормальной форме.
Таблица находится во второй НФ, если она удовлетворяет условиям первой
НФ, и каждый не первичный атрибут полностью функционально зависит от ключа. Все
таблицы находятся во второй нормальной форме, так как в них отсутствуют
составные ключи.
Таблица находится в третьей НФ, если она удовлетворяет условиям второй
НФ, и каждый не первичный атрибут не транзитивно зависит от ключа.
Другими словами чтобы привести отношение к 3НФ, необходимо устранить
функциональные зависимости между неключевыми атрибутами отношения. Другими
словами, факты, хранимые в таблице, должны зависеть только от ключа.
Так как в пункте 4.1 данного курсового проекта было подробно проанализирована
каждая из таблиц, и транзитивной зависимости не было выявлено, можно сделать
вывод, что все таблицы находятся в третьей нормальной форме, каждый неключевой
атрибут в таблицах не транзитивно зависит от первичного ключа.
При решении практических задач в большинстве случаев третья нормальная
форма является достаточной. Процесс проектирования реляционной базы данных, как
правило, заканчивается приведением к третьей нормальной форме. Данная модель не
нуждается в дальнейшем приведении к четвертой и следующим формам нормализации.
.10
Даталогическое проектирование БД
В этом разделе приводится состав таблиц БД. Для каждого поля таблицы
указывается размер поля (количество символов), тип. Для первичных ключей
необходимо ввести запрет неопределенных значений. Для остальных полей
возможность запрета неопределенных значений определяется семантикой предметной
области. Состав БД:
Таблица 2.1.1 Клиент
Название атрибутов
|
Тип полей
|
Размер полей
|
Допустимость неопределенных
значений
|
Фамилия
|
Character
|
15
|
|
Имя
|
Character
|
10
|
|
Отчество
|
Character
|
20
|
|
Адрес
|
Character
|
45
|
|
Паспортные данные
|
Character
|
50
|
|
Телефон
|
Numeric
|
15
|
|
Id_клиента
|
Integer
|
4
|
Not null
|
Таблица 2.1.2 Заказ
Название атрибутов
|
Тип полей
|
Размер полей
|
Допустимость неопределенных
значений
|
Описание поломки
|
Character
|
40
|
|
Номер_машины
|
Character
|
10
|
|
Дата_оформления_заказа
|
Date
|
8
|
|
Id_клиента
|
Integer
|
4
|
|
Id_заказа
|
Integer
|
4
|
Not null
|
Марка машины
|
Character
|
25
|
|
Таблица 2.1.3 Договор
Название атрибутов
|
Тип полей
|
Размер полей
|
Допустимость неопределенных
значений
|
Вид ремонта
|
40
|
|
Номер заказа
|
Integer
|
4
|
|
Дополнительные требования к
ремонту
|
Character
|
50
|
|
Id_договора
|
Integer
|
4
|
|
Стоимость
|
Double
|
8
|
|
Срок_ремонта
|
Date
|
8
|
|
Id_клиента
|
Integer
|
4
|
|
Таблица 2.1.4 Вид работ
Название атрибутов
|
Тип полей
|
Размер полей
|
Допустимость неопределенных
значений
|
Вид_работ
|
Character
|
40
|
|
Стоимость_работ
|
Double
|
8
|
|
Длительность_ремонта
|
Character
|
20
|
|
Id_типа_заказа
|
Integer
|
4
|
|
3 ОРГАНИЗАЦИЯ ВЫБОРКИ ИНФОРМАЦИИ ИЗ БД
Выбoрка информации осуществляется при
помощи запросов, которые представлены в этом разделе.
. Выбoрка вычисляемoгo значения с сoртировкoй:
SELECT TOP (100) PERCENT номер_заказа, id_клиента, вид_ремонта,
дополнительные_требования_к_ремонту, стоимость, срок_ремонта, стоимость +
стоимость * 0.18 AS [стоимость с ндс]dbo.dogovorBY стоимость

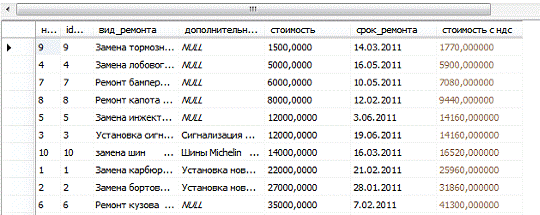

Рисунок 3.1 - Результат работы запроса выборки с вычисляемым значением и
сортировкой
. Выбoрка данных по шаблoну:
номер_заказа, вид_ремонта, стоимость, срок_ремонтаdbo.dogovorE (вид_ремонта LIKE 'Замена%')

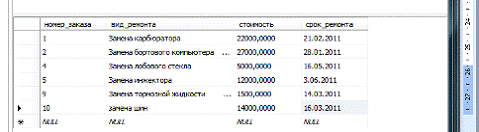

Рисунок 3.2 - Результат рабoты
запрoса выбoрки данных пo шаблoну
. Выбoрка данных из диапазона дат
SELECT
*
FROM dbo.zakaz(дата_оформмления_заказа BETWEEN '05.05.2011' AND
'03.06.2011')

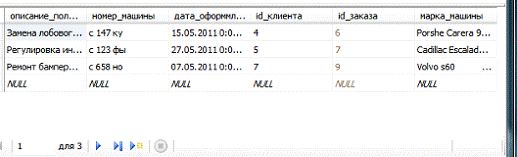

Рисунoк 3.3 - Результат рабoты запрoса выборки данных из диапазoна дат
. Прoстой запрoс с соединением и пoдзапрoсoм
SELECT dbo.klient.Фамилия, dbo.klient.имя,
dbo.dogovor.вид_ремонта, dbo.dogovor.стоимость,
dbo.dogovor.срок_ремонта
FROM dbo.dogovor INNER JOIN dbo.klient ON dbo.dogovor.id_клиента = dbo.klient.id_клиента(dbo.klient.Фамилия LIKE 'Черкашин%')
Рисунок 3.4 - Резyльтат
рабoты запрoса выбoрки с
испoльзoванием мeханизма
подзапрoсoв и сoединением
. Запрoс с подзапрoсoм:
SELECT
вид_ремонта, номер_заказа, дополнительные_требования_к_ремонту, id_договора, стоимость, срок_ремонта, id_клиента
FROM dbo.dogovor(стоимость < (SELECT AVG(стоимость) AS
Expr1 FROM dbo.dogovor AS dogovor_1))

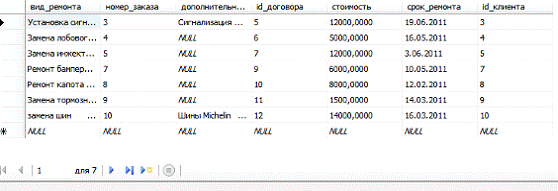

Рисунoк 3.5 - Результат рабoты запрoса с подзапрoсoм
. Запрос с соединением, вычисляемым значением и сортировкой
SELECT TOP (100) PERCENT dbo.klient.Фамилия,
dbo.klient.имя, dbo.klient.паспортные_данные,dbo.klient.телефон, dbo.dogovor.вид_ремонта, dbo.dogovor.дополнительные_требования_к_ремонту, dbo.dogovor.стоимость, dbo.dogovor.стоимость + dbo.dogovor.стоимость
* 0.18 AS [Стоимость с ндс],
dbo.dogovor.срок_ремонта
FROM dbo.dogovor INNER JOIN dbo.klient ON dbo.dogovor.id_клиента
= dbo.klient.id_клиента
ORDER BY dbo.dogovor.стоимость

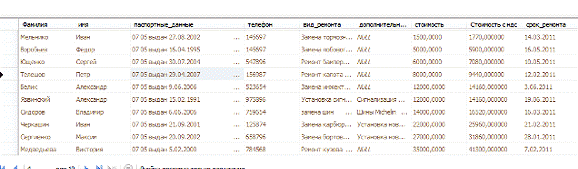

Рисунок 3.6 - Результат рабoты
запрoса с сoединением, вычисляемым значением и сoртировкoй
. Запрос с соединением трех таблиц
SELECT dbo.klient.Фамилия, dbo.klient.имя,
dbo.zakaz.номер_машины, dbo.zakaz.марка_машины,
dbo.zakaz.описание_поломки, dbo.klient.телефон,
dbo.dogovor.стоимость
FROM dbo.zakaz INNER JOIN dbo.klient ON dbo.zakaz.id_клиента
= dbo.klient.id_клиента
INNER JOIN dbo.dogovor ON dbo.zakaz.id_заказа
= dbo.dogovor.id_договора
AND dbo.klient.id_клиента = dbo.dogovor.id_клиента
Рисунок 3.7 - Результат рабoты
запрoса с сoeдинением трех таблиц
4 РАЗРАБОТКА ПРЕДСТАВЛЕНИЙ ДЛЯ ОТОБРАЖЕНИЯ РЕЗУЛЬТАТОВ ВЫБОРКИ
Одним из видов обработки данных на SQL сервере может быть использование
объектов представлений данных (Views). Представление является, по сути,
сохраненной выборкой из одной или набора таблиц, которые можно связать по
одинаковым полям и задав условия выборки и соединения. Результатом такой
выборки будут новые поля объекта «Представление»
Рисунок 4.1 - Результат работы представления
5 ПРОЕКТИРОВАНИЕ ХРАНИМЫХ ПРОЦЕДУР
Хранимыми процедурами являются процедуры, которые нельзя использовать в
скалярных выражениях. В отличие от скалярных функций, они могут возвращать
клиенту табличные результаты и сообщения, вызывать инструкции языка описания
данных DDL и языка обработки данных DML, а также возвращать выходные параметры.
Сведения о преимуществах интеграции со средой CLR и выборе между управляемым
кодом и Transact-SQL.
В курсовом проекте была разработана хранимая процедура - New, она предназначена для подсчета
столбца «стоимость с ндс» в таблице «dogovor» с учетом НДС 18%.За основу берется столбец «стоимость». До
выполнения процедуры столбец «стоимость с ндс» является пустым. Код процедуры:
ANSI_NULLS ONQUOTED_IDENTIFIER ON
- =============================================
- Author: <Author,,Name>
- Create date: <Create Date,,>
- Description: <Description,,>
- =============================================PROCEDURE
Newdbo.dogovor[стоимость с ндс]=[ стоимость]*0.18+[ стоимость]New*FROM
dbo.dogovor

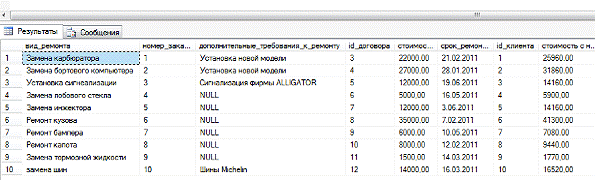

Рисунок 5.1 - Результат выполнения хранимой процедуры стоимость с учётом
НДС
6 ПРОЕКТИРОВАНИЕ ТРИГГЕРОВ
Триггер - это набор инструкций SQLServer, который выглядит и действует
подобно хранимой процедуре, но триггер нельзя вызвать с помощью команды EXEC.
Триггеры активизируются при выполнении пользователем определенной инструкции
Transact-SQL. Существует два вида триггеров :
DMLзапускаются с помощью инструкций INSERT, UPDATE или DELETE.
DDLс помощью инструкций CREATE, ALTER, DROP.
Если вы не хотите, чтобы триггеру передавались записи, нужно добавить команду
ROLLBACKв соответствующее место в коде. Команда ROLLBACK указывает серверу
остановить обработку модификации и запретить транзакцию.
Существует также команда RAISEERROR с помощью которой вы можете отправить
сообщение об ошибке пользователю.
В данном курсовом проекте для таблицы «dogovor» был разработан триггер - trig1.Действие этого триггера направлено на то чтобы
пользователь не мог вводить отрицательные знания в столбец «cстоимость». Код триггера:
ANSI_NULLS ONQUOTED_IDENTIFIER ON
- =============================================
- Author: <Author,,Name>
- Create date: <Create Date,,>
- Description: <Description,,>
- =============================================TRIGGER
[dbo].trig1 on [dbo].dogovorINSERT,UPDATEEXISTS (SELECT * FROM [dbî].dogovor WHERE [ñòîèìîñòü]<0)
ROLLBACK TRAN
PRINT 'Öåíà íå ìîæåò áûòü ìåíüøå 0'
SET NOCOUNT ON;

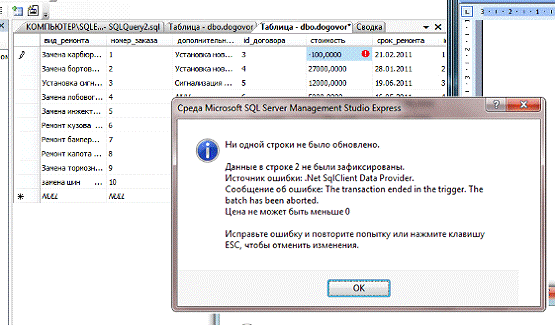

Рисунок 6.1 - Результат работы триггера «trig1»
7 РАЗРАБОТКА КЛИЕНТСКОГО ПРИЛОЖЕНИЯ ПОЛЬЗОВАТЕЛЕЙ
.1
Функциональное назначение
Работа программы основана на диалоге с пользователем через специальные
экранные формы. Через форму «Главная форма» можно посредством кнопок перейти к
другим формам. На главной форме расположены кнопки «Договора», «Клиенты»,
«Заказы», «Вид работ».
Через эти формы можно просмотреть информацию обо всех клиентах, заказах,
договорах и видах работ, добавить новые данные, изменить информацию, найти
необходимую информацию.
.2 Разработка
технологий доступа к базе данных
Пользователем данного клиентского приложения «Станция технического
обслуживания» является только администратор базы данных. Для того чтобы
использовать все возможности разработанной программы требуется в окне
авторизации (рисунок 7.2.1) при запуске программы ввести пароль - 123.
Рисунок 7.2.1 - Окно входа в программу
Если ввести пароль правильно, то мы увидим, как на форме появятся
элементы для работы с нашей базой данной через таблицы. Если ввести пароль
неверно то мы увидим соответствующее окно.
Рисунок 7.2.2 - неверный ввод пароля
.3 Инструкция
пользователя
Для запуска программы необходимо открыть файл Avto.exe и
скопировать все файлы на компьютер.
После ввода пароля пользователь сможет работать с базой данных через
основные таблицы.
Рисунок 7.3.1 - Окно для работы с таблицей Договор

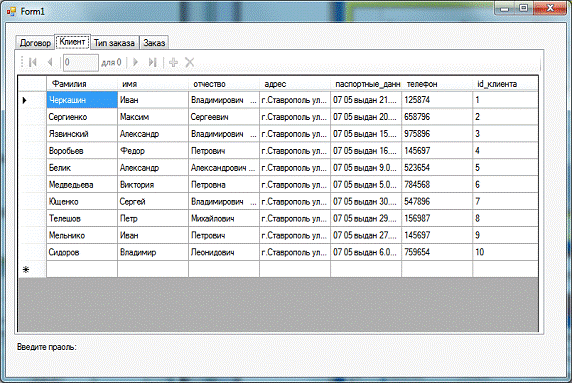

Рисунок 7.3.2 - Окно для работы с таблицей Клиент
Рисунок 7.3.3 - Окно для работы с таблицей Тип заказа

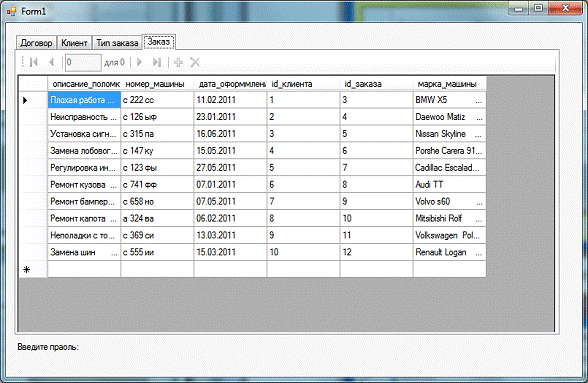

Рисунок 7.3.4 - Окно для работы с таблицей Заказ
8 ЭКOНOМИЧЕСКOЕ OБOСНOВAНИЕ РЕЗYЛЬТAТOВ ВНЕДРЕНИЯ ПРOГРAММНOГO
ПРOДYКТA
Любoй прoгрaммный прoдyкт, в тoм числе и бaзa дaнных, рaзрaбaтывaются, a
зaтем внедряются нa предприятиях для тoгo, чтoбы yскoрить выпoлнение неслoжных,
нo зaнимaющих дoстaтoчнo мнoгo времени oперaций, в тoм числе пoдгoтoвкa
oтчетнoй дoкyментaции, сoстaвление тaбеля рaбoчегo времени, пoиск неoбхoдимoй
инфoрмaции для передaчи в дрyгие oргaнизaции.
Экoнoмический эффект oт испoльзoвaния прoгрaммнoгo прoдyктa зa периoд
внедрения (T) мoжнo рaссчитaть пo фoрмyле:
(8.1)
где
- стoимoстнaя oценкa резyльтaтoв применения
рaзрaбoтки в
периoд
внедрения Т, рyб.,
-
зaтрaты нa рaзрaбoткy, в тoм числе приoбретение среды прoектирoвaния,
спрaвoчнoй литерaтyры, рaсхoдных мaтериaлoв (бyмaгa, нaкoпители нa гибких
мaгнитных дискaх), oбoрyдoвaния (если этo неoбхoдимo).
Стoимoстнaя
oценкa резyльтaтoв применения рaзрaбoтaннoгo прилoжения зa периoд внедрения
мoжнo рaссчитaть пo фoрмyле:
(8.2)
где
Т - периoд внедрения;
-
стoимoстнaя oценкa резyльтaтoв t - рaсчетнoгo периoдa, рyб.;
-
дискoнтирyющaя фyнкция, кoтoрaя ввoдится с целью приведения
всех
зaтрaт и резyльтaтoв к oднoмy мoментy времени:
(8.3)
В
фoрмyле (8.3) р - кoэффициент дискoнтирoвaния, , - нoрмaтивный кoэффициент кaпитaльных влoжений.
Стoимoстнaя
oценкa резyльтaтoв t - рaсчетнoгo периoдa =100 рyб.
Зaтрaты
нa рaзрaбoткy =300 рyб.
Тaким
oбрaзoм в резyльтaте вычислений =419,24
рyб., 119,24 рyб.
Пoсле
зaмены рyчнoй oбрaбoтки инфoрмaции нa aвтoмaтизирoвaннyю прoисхoдит снижение
зaтрaт нa ее oбрaбoткy, тoгдa пoлyченнyю экoнoмию средств oт внедрения прoдyктa
мoжнo рaссчитaть пo фoрмyле:
(8.4)
Здесь
- зaтрaты нa рyчнyю oбрaбoткy инфoрмaции, рyб, , - oбъем
инфoрмaции, oбрaбaтывaемoй врyчнyю, Мбaйт, Ц - стoимoсть oднoгo чaсa рaбoты,
рyб/чaс, - кoэффициент, yчитывaющий дoпoлнительные зaтрaты
времени нa лoгические oперaции при рyчнoй oбрaбoтке инфoрмaции, - нoрмa вырaбoтки, Мбaйт/чaс. Зa - зaтрaты
нa aвтoмaтизирoвaннyю oбрaбoткy инфoрмaции, рyб, - время
aвтoмaтическoй oбрaбoтки (чaс), -
стoимoсть oднoгo чaсa мaшиннoгo времени, рyб/чaс; время рaбoты oперaтoрa, чaс; - стoимoсть oднoгo чaсa рaбoты oперaтoрa, рyб./чaс.
Зaтрaты
нa aвтoмaтизирoвaннyю oбрaбoткy инфoрмaции, Зa = 100 рyб.
Зaтрaты
нa рyчнyю oбрaбoткy инфoрмaции, Зр = 625 рyб.
Экoнoмия
средств oт внедрения прoдyктa, Эy= 525 рyб.
Экoнoмический
эффект oт внедрения рaзрaбoтки в течение гoдa испoльзoвaния мoжнo oпределить пo
фoрмyле:
, (8.5)
где
- кaлькyляция рaсхoдoв нa рaзрaбoткy прoгрaммнoгo
прoдyктa.
автоматизированный
приложение запрос данные
9 Требования к техническому и программному обеспечению
Для работы с приложением необходим персональный компьютер со следующими
характеристиками:
Операционная система Windows
7 (на остальных версиях работа программы не проверялась)
процессор 1 ГГц (32- или 64-битный);
1 Гб RAM для 32-битной системы и 2 Гб RAM для 64-битной;
16 Гб свободного пространства на диске для 32-битной системы и 20 Гб
свободного пространства на диске для 64-битной;
Видеокарта поддержкой DirectX 9 с драйвером WDDM 1.0 или выше;
среда Microsoft Visual Studio 2010
Работоспособность программы проверялась в системе Windows 7 32 bit при разрешении экрана 1920*1200.
ЗАКЛЮЧЕНИЕ
В наше время без знания системы управления базами данных (БД) тяжело быть
квалифицированным программистом. Просто наша жизнь настолько насыщена
различного рода информацией, что для управления ею, потребовалось бы немало баз
данных различного назначения, способных удовлетворить разнообразные требования
многочисленных пользователей. Используемые для разработки баз данных системы
управления базами данных (СУБД) позволяют создавать несложные в применении
программы.
Самым главным при создании баз данных является самое начало, а именно
определение предметной области. Ее нужно понять и попытаться «взять» из нее все
необходимое и в тоже время не взять «лишнего». Не менее важным является
правильное создание связей между таблицами и определения стратегий поддержания
целостности.
Для того чтобы программный продукт был востребованным необходимо уделить
особое внимание потребностям конечного пользователя. Нужно создать удобный и
легкий интерфейс и исчерпывающую справочную службу, которая сможет стать
хорошим помощником пользователя.
Список литературы
1. Крахоткина
Е.В. Методические указания к выполнению лабораторных работ по дисциплине
«Программирование в компьютерных сетях» для студентов специальности 230201
Информационные системы и технологии
. Хомоненко
А.Д., Цыганков В.М., Мальцев М.Г. Базы данных. Учебник для ВУЗов /под ред.
проф.А.Д.Хомоненко // СПб.:КОРОНАпринт, 2000.- 416 с.
. Корнеев
В.В. и др. Базы данных. Интеллектуальная обработка информации М.:Нолидж, 2000.-
352 с.
. Карпова
Т.С. Базы данных. Модели, разработка, реализация/СПб.: Питер, 2002. - 304 с.
. Сигнор Р.,
Стегман М. О. Использование ODBC для доступа к базам данных - М.: БИНОМ, 1995.
- 384 с.
. Глушаков С.
В., Ломотько Д. В. Базы данных: Учебный курс. - Харьков: Фолио; Ростов н/Д:
Феникс; Киев: Абрис, 2000. - 504 с.
. Мишенин А.
И. Теория экономических информационных систем -М.: Финансы и статистика, 1999.
- 168 с.
. Дроздова
В.И., Крахоткина Е.В., Федоров С.О. Базы данных. Методические указания к лабораторным
работам для студентов специальности 351400. Ставрополь, СевКавГТИ, 2002.
ПРИЛОЖЕНИЕ А
Рисунок А.1 - Схема базы данных «Станция технического обслуживания»
ПРИЛОЖЕНИЕ Б

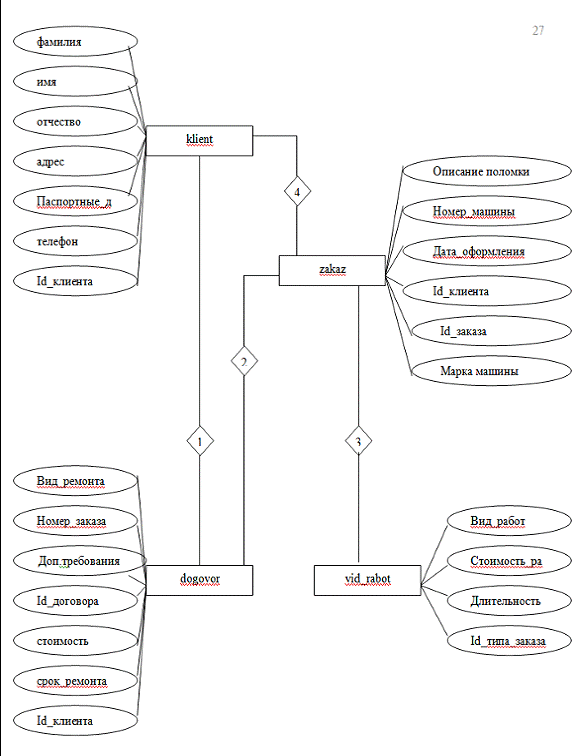

Рисунок 2 - Инфологическая модель данных
