Функция
|
Описание
|
Характеристики
|
|
Тахометр
|
Измерение и отображение
частоты вращения вала двигателя в цифровом и квазианалоговом виде
|
Диапазон измерения
n=800…8000 об/мин Погрешность измерения 1%; Точность отображения цифровой
информации - 4 десятичные цифры Точность отображения в аналоговом виде 5 %
|
|
Спидометр
|
Измерение и отображение
скорости движения автомобиля в цифровом виде
|
Диапазон измерения V=0...200
км/ч Точность отображения цифровой информации - 3 десятичные цифры
|
|
Измерение пройденного
расстояния
|
Измерение и отображение
пройденного автомобилем расстояния
|
Диапазон измерения S=0…106
км Точность отображения 0,1 км
|
|
Подсказка водителю
|
Выдача рекомендаций по
переключению скорости
|
до 5 скоростей
|

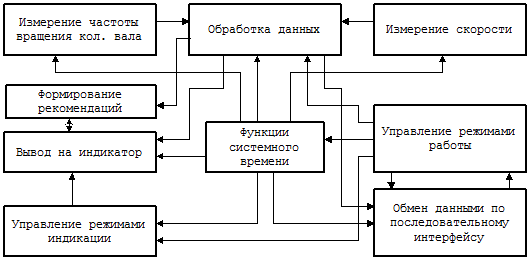

Мнемоническое изображение комплекса функций, которые выполняются прибором
для обеспечения основных функций, приведенных в таблице 2.1, отображено на
рис.2.1.
Измерение частоты вращения коленчатого вала двигателя используется для
функций тахометра. Измерение скорости движения используется для функций
спидометра и вычисления пройденного автомобилем расстояния.
Под обработкой данных понимается анализ данных, поступающих с датчиков на
достоверность, а также преобразование их для вывода на индикатор.
Все функции, выполняемые прибором, привязаны к реальному времени, поэтому
можно выделить отдельную подфункцию системного времени, которая обеспечивает
привязку работы системы к реальному времени, а именно:
·
смена
отображаемых данных;
·
период измерения
данных;
·
оценка измеряемых
частот;
·
часы реального
времени.
Управление режимами работы обеспечивает управление отображением данных, а
также работой алгоритмов анализа данных, полученных с датчиков.
2.2 Режимы работы и структура укрупненных алгоритмов работы
прибора
Как указывалось выше, прибор имеет два основных режима работы: режим
ожидания и режим измерения.

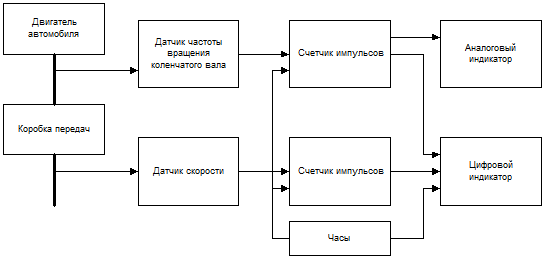

Структурная схема режимов работы приведена на рис.2.2.
В режим измерения система переходит автоматически при обнаружении
импульсов с датчика частоты вращения коленчатого вала двигателя. При снижении
числа оборотов до 0 система переходит в режим ожидания.
В режиме ожидания в системе остаются работать часы, цифровой вольтметр,
индикатор и клавиатура (для задания параметров работы).
В режиме измерения производится измерение и отображение всех параметров:
частоты вращения вала двигателя (тахометр), скорости движения (спидометр),
часов, пройденного расстояния и напряжения бортовой сети автомобиля, а также
формирование рекомендационных сигналов для водителя.
Рис.2.2. Структурная схема режимов работы
2.3 Техническая структура системы
Техническая структура - совокупность аппаратных средств, необходимых для
выполнения системой определенных функций.
Техническая структура прибора для учебного автомобиля изображена на
рис.2.3.
Рис.2.3. Техническая структура прибора
Аппаратно прибор состоит из датчиков, УСО, контроллера и устройств
ввода/вывода. А именно:
·
датчик частоты
вращения коленчатого вала;
·
датчик скорости;
·
датчик напряжения
бортовой сети автомобиля;
·
датчик положения
коробки передач;
·
УСО (блок
сопряжения датчиков с портами ввода микроконтроллера);
·
однокристальный
микроконтроллер (с ОЗУ данных, ПЗУ программ, портами ввода/вывода,
таймерами/счетчиками, задающим генератором).
·
энергонезависимое
ЗУ (Flash ROM) для запоминания режимов работы, пользовательских настроек и
измеренных данных (например, для технического обслуживания);
·
индикаторы -
многофункциональный алфавитно-цифровой, квазианалоговый, светодиодный и
звуковой;
·
клавиатура,
состоящая из минимального количества основных кнопок выбора режима и задания
параметров работы;
·
последовательный
интерфейс для связи прибора с бортовым компьютером системы управления
автомобилем (если предусматривается совместное использование нескольких
систем), или для технического обслуживания автомобиля.
Датчик частоты вращения коленчатого вала производит формирование
импульсов в единицу времени, соответствующих оборотам коленчатого вала
двигателя автомобиля. Как правило, в качестве такого датчика в современных
системах используется формирователь импульсов зажигания, снимаемых с первичной
обмотки катушки зажигания. При этом для 4-х цилиндрового двигателя число
импульсов датчика делится на 4 для получения числа оборотов вала. Такой тип
датчика наиболее дешев и удобен в установке.
Датчик скорости служит для измерения числа оборотов колес в единицу
времени и служит для вычисления значения скорости движения автомобиля и
пройденного расстояния. Как правило, в качестве данного датчика применяется
индуктивный датчик или датчик Холла.
Датчик напряжения бортовой сети автомобиля представляет собой АЦП с
диапазоном входных напряжений +7,0…16 В.
Датчик положения рычага коробки передач передает в контроллер информацию
о номере текущей включенной передачи.
Клавиатура служит для оперативного изменения режимов работы системы, а
также для задания начальных условий вывода информации.
Интерфейсный блок (сопряжение с последовательным интерфейсом) служит для
связи прибора с прочими подсистемами автомобиля, а также используется при
диагностических работах для передачи параметров работы двигателя.
Цифровой индикатор служит для отображения цифровой информации с заданной
точностью, а именно - частоты вращения коленчатого вала двигателя, скорости
движения, измеренного расстояния, текущего времени.
Квазианалоговый индикатор представляет собой одномерную шкалу, которая
отображает в наглядной форме значение числа оборотов коленчатого вала
двигателя.
Светодиодные и звуковой сигнализаторы предназначены для индикации
текущего режима и состояния аппаратуры прибора, и используются для привлечения
внимания водителя к изменениям различных параметров.
3. РАЗРАБОТКА АЛГОРИТМИЧЕСКОЙ СТРУКТУРЫ
Алгоритм работы прибора приведен ниже. Алгоритм разработан на основе
определенных выше требованиях к измеряемым данным, а также на основе
разработанной в п.4 технической структуры.
Работа системы организована по прерываниям от датчика скорости, датчика
частоты, а также системных часов (прерывание с интервалом 1 сек от таймера).
При измерении скорости производится подсчет числа импульсов v за 1 период
измерения и индикации (1 сек). Измеренное значение нормируется к единицам
измерения [км/ч] с помощью преобразования V=v*200/333. Импульсы датчика
скорости также используются для подсчета расстояния. Так как зависимость числа
импульсов (~6004 имп./км) для разных автомобилей может отличаться, то вводится
изменяемый пользователем коэффициент K2, равный числу импульсов датчика на 100
м расстояния. Увеличение значения S производится каждые 100 м. На индикацию
выдается значение S/10 [км].
При измерении частоты вращения коленчатого вала N, производится измерение
длительности периода импульсов датчика частоты T1 в квантах времени 2 мкс. Для
повышения достоверности считывания информации и защиты от импульсных помех
производится последовательное считывание и сравнение длительностей двух
соседних периодов. При несовпадении, принимается, что одно из двух значений -
ошибочно, поэтому цикл измерения повторяется. Так как вероятность появления
двух подряд ложных значений мала, то такой алгоритм позволяет получить
достаточную надежность считывания данных. В качестве измеренного значения
принимается среднее арифметическое 2-х соседних измерений. Значение периода Т
преобразуется в число оборотов с помощью преобразования N=K1×5×105/T, где коэффициент K1=60/Nцил, то
есть данный тахометр может использоваться в автомобилях с разным числом
цилиндров (или разными системами зажигания, так как точнее будет сказать, что Nцил
- число импульсов зажигания на 1 оборот вала двигателя).
Измерение напряжения бортовой сети автомобиля производится по алгоритму
для интегрирующего АЦП. Сначала производится сброс интегратора, затем запуск
АЦП и счет квантов времени. Так как значению напряжения 16В соответствует 512
квантов, то после измерения времени интегрирования T2 значение напряжения с
точностью 0,1 В вычисляется по формуле U=10×T2/32 [100 мВ]. На индикацию выдается величина U/10 [В].
Все измеренные значения, а также информация о текущих режимах работы
сохраняется в энергонезависимой памяти.
При значении измеренной частоты вращения вала двигателя меньшей 100
об/мин тахометр переходит в режим ожидания, то есть считается, что двигатель
остановлен.
Рис.3.1.1. Алгоритм работы прибора
Рис.3.1.2. Алгоритм работы прибора (продолжение)
Рис.3.2. Алгоритм обработки прерывания от датчика скорости
4. ОПРЕДЕЛЕНИЕ ТЕХНИЧЕСКОЙ СТРУКТУРЫ ПРИБОРА
4.1 Выбор датчиков
4.1.1 Датчик частоты вращения вала
двигателя
Для получения импульсов, соответствующих оборотам коленчатого вала
двигателя (измерительные импульсы тахометра), используем импульсы первичной
обмотки системы зажигания.
При этом датчик частоты вращения коленчатого вала представляет собой
формирователь импульсов, которые поступают на вход (прерывания) контроллера.
Данный датчик представляет из себя дифференцирующую цепь и ограничитель напряжения
импульсов.
При измерении периода следования импульсов, число оборотов в минуту
коленчатого вала определяется выражением
[об/мин],
(4.1)
где
Nизм. - измеренное число квантов времени;цил.- число
цилиндров в двигателе автомобиля;
Dt- величина кванта
времени [сек].
При
Dt=2 мкс, частота определяется по формуле
[об/мин]. (4.2)
4.1.2 Датчик скорости
Для определения скорости используем стандартный датчик скорости (тип
2112-384301, 301.3843), в связи с тем, входит в состав оборудования автомобиля
(или легко в него встраивается). Датчик выдает около 6004 импульса на каждый
километр пройденного расстояния. Используем частотный способ измерения скорости
(рис.4.1).
Рис.4.1.
При этом скорость вычисляется по формуле:
V=n/Tизм, (4.3)
где Тизм- время измерения, сек;
n- число измеренных импульсов.
На рис.4.2 показан выходной сигнал датчика угловой скорости колеса при
высокой (сплошная линия) и низкой (прерывистая линия) скорости.
Рис. 4.2. Выходной сигнал датчика скорости
|
выходная частота амплитуда
выходного напряжения напряжение питания
|
0...2500 Гц; 10 В;
12...14,4 В
|
4.1.3 Датчик напряжения
Датчик напряжения представляет собой АЦП, на вход которого подается
напряжение, пропорциональное напряжению бортовой сети автомобиля.
Uin=k×U, (4.4)
где 0<k<1 - коэффициент входного делителя напряжения;
U=7,0…16,0 В - измеряемое напряжение.
Необходимость введения делителя заключается в том, что максимальное
измеряемое напряжение U выше напряжения питания АЦП.
Так как требования к времени преобразования не велики (измерение
постоянного напряжения), а повышенные требования к минимизации аппаратных
затрат системы, то применим программно-аппаратный АЦП.
Алгоритм работы АЦП состоит в следующем. Сигнал LV подается на вход
операционного усилителя, включенного в качестве интегратора. В результате этого
на выходе получается ГЛИН, возрастающий до уровня переключения компаратора. В
случае достижения равного значения, подается сигнал, по которому и происходит
фиксирование момента уравнивания сигналов. В этой цепи ставят резистор и
стабилитрон для предохранения от пробоя. Функциональная схема АЦП приведена на
рис.4.3. На схеме изображены сигналы:
EOC - конец цикла преобразования (к контроллеру);
RES - сброс интегратора;
LV- запуск цикла преобразования.
Рассчитаем параметры АЦП следующим образом.
Погрешность измерения по напряжению требуется DU=±0,1В. Число разрядов АЦП определится по следующей формуле:
9 (4.5)
Рис.4.3. Функциональная схема АЦП датчика напряжения
АЦП девятиразрядный (то есть 512 квантов). Операционный усилитель
используем с диапазоном выходных напряжений 0..5 В. Пусть 1 квант равен 10 мкс,
для более удобного измерения будем считать, что уровень 5В достигается за 5120
мкс (512*10=5120).
Тогда параметры интегратора вычисляются, исходя из формулы:
Uвых = Uвх×t/R1×C. (4.6)
Подставляя имеющиеся данные, зададимся сопротивлением и вычислим емкость.
Зная, что входное напряжение равно 2.5В, а R1=10 кОм, получим:
С
= 2.5 * 5120 / 1500
» 85 нФ
Исходя
из полученных данных, определим время, необходимое для сброса (разряжения
емкости).
Учтем,
что R - сопротивление открытого канала ключа VT равно около 100 Ом. Тогда время
сброса равно сбр=10000×3×/109 = 3 мкс.
Возьмем
время сброса с запасом - 5 мкс, тогда полный период преобразования будет
длиться 5120 + 5 = 5125 мкс.
4.1.4 Сопряжение датчиков с
контроллером
Сигнал с датчика частоты вращения коленчатого вала поступает в виде
положительных импульсов напряжения, амплитудой до 600 В с первичной обмотки
катушки зажигания. Данные импульсы должны поступать на вход прерывания
микроконтроллера, поэтому требуется их преобразование к напряжению логических
уровней. Также необходимо учесть, что прерывание происходит по отрицательному
фронту импульса.
Функциональная схема устройства сопряжения сигналов датчика частоты с
контроллером приведена на рис.4.4.
Рис.4.4. УСО датчика частоты
Конденсатор С и сопротивление R1, R2 образуют дифференцирующую цепочку,
которая служит для задержки НЧ составляющих сигнала и постоянной составляющей.
Сопротивления R1 и R2 образуют делитель напряжения для ограничения
входного сигнала. Диод VD1 стабилизирует амплитуду импульсов на уровне +5В.
Элемент D1 выполняет роль 1-разрядного АЦП, то есть компаратора.
Сформированный таким образом цифровой сигнал поступает на вход прерывания
контроллера.
Блок сопряжения с датчиком скорости выполнен по аналогичной схеме, за
исключением того, что так как выходная амплитуда датчика скорости 10 В, то
требуется другое соотношение сопротивлений делителя напряжения R1 и R2.
УСО для датчика напряжения представляет собой (рис.4.5.) делитель
напряжения для приведения значения напряжения к уровню +5 В и ФНЧ для
подавления помех и переменной составляющей с частотой среза порядка 10 Гц.
Рис.4.5. УСО датчика напряжения
Делитель напряжения образован сопротивлениями R1, R2. ФНЧ состоит из
конденсатора C и сопротивления R1. Стабилитрон VD1 и диод VD2 служат для защиты
входа АЦП от перенапряжения.
4.2 Выбор метода измерения. Оценка погрешностей методов
измерения и выбор разрядности переменных
4.2.1 Датчик частоты вращения
коленчатого вала двигателя
Датчик использует импульсы системы зажигания. Т.е. одному обороту
коленчатого вала соответствуют 4 импульса датчика для 4-х цилиндрового
двигателя.
При максимальных оборотах интервал между импульсами составит
Dt8000=60/4*nmax=1,875 мс. (4.7)
Рассмотрим метод измерения частоты с помощью подсчета числа импульсов за
измерительный интервал времени DT=1 сек.
Максимальная частота импульсов составит 533,(3) Гц. Относительная
инструментальная погрешность измерения частоты, при времени измерения DT=1 сек, составит
bN=Dt/DT = 0,001875, (4.8)
а абсолютная
Dn=bN*nmax=15 об/мин. (4.9)
Минимальная частота следования импульсов, соответствующая значению
измеряемых оборотов 100 об/мин, равна f100=6,6 Гц, интервал между
импульсами составит Dt100=60/4*nmin=150
мс.
Относительная инструментальная погрешность измерения частоты, при времени
измерения DT=1 сек,
составит
bN=Dt/DT = 0,15,а абсолютная Dn=bN*nmin=15
об/мин.
Заданная погрешность измерения частоты составляет 10 об/мин. Для
получения погрешности измерения менее 10 об/мин требуется другой метод
измерения частоты. В данном случае это метод измерения длительности периода
следования импульсов.
За T принимается измеренное значение периода следования импульсов, Dt - шаг квантования по времени.
К определению достоверности измерения периода
Рис.4.4.
Требуемая
относительная погрешность измерения по времени составит
e=Dn /nmax=10/8000=0,00125.
Значение
кванта времени можно определить как
Dt<Dt8000*e=0,0023 мс.
Выберем
Dt=2 мкс.
При
этом инструментальная погрешность измерения периода равна
bT=Dt/T = 0,001067<e.
Трансформированная
погрешность вычисления частоты из периода по формуле
=60/(4*nT), (4.10)
где
nТ - число квантов времени в периоде,
равна
=0,018×10-6. (4.11)
Так
как приближенных методов вычислений не используется, то методическая
погрешность вычисления операции деления будет равна инструментальной
погрешности представления переменных.
Диапазон
измеряемых значений длительности составляет nT=937…75000.
Разрядность переменной N[nT]=17. Методическая погрешность:
Для
определения достоверности считываемой информации (рис.4.4), производится
последовательное вычисление значений периода до тех пор, пока разница между
соседними измеренными значениями будет не более T*eдоп.
Выберем eдоп=10%.
На рисунке 4.4 изображены 1,2,4 - истинные импульсы, 3 - импульс помехи, T2` -
ложное измеренное значение периода.
Для
усреднения измеренных значений применим скользящее сглаживание, в результате
которого значение периода на шаге i будет равно
i=(Ti-1+T1+T2)/3. (4.12)
В
результате, общая погрешность измерения частоты вращения вала двигателя равна
x=max|m|+ max|n|+max|b|=3,8×10-6+0,018×10-6+0,001067
x=0,01071<e.
Суммарная
погрешность не превышает заданной.
4.2.2 Датчик скорости
Датчик скорости формирует на выходе 6004 имп./км. В таблице 4.1 приведены
значения частоты следования импульсов и их период для крайних значений диапазона
измеряемых значений скорости.
Таблица 4.1
Характеристики датчика скорости
|
Скорость, км/ч
|
Частота, Гц
|
Период, мс
|
|
5 км/ч
|
8,3388
|
120
|
|
200 км/ч
|
333,555
|
3
|
Для измерения значения скорости с заданной погрешностью используем метод
вычисления частоты следования импульсов (подсчет числа импульсов за время
измерения), так как при допустимом времени измерения 1 сек (максимально
возможное время индикации) Инструментальная погрешность датчика при измерения
частоты составит:
bVдатч=Dt/DT = 5*0,12/1=0,6 км/ч.
Так как приближенных методов нет, то методическая погрешность составит mV=0.
Заданная абсолютная погрешность равняется DV=1 км/ч. Относительная максимальная допустимая
погрешность равна
eV=DV/Vmin=1/5=0,2.
Для выполнения условия баланса ошибок системы
eV>|bVдатч|+|bV|,
где bV - инструментальная погрешность
вычислительного устройства,
необходимо выбрать разрядность переменных, чтобы bVдатч>bV.
Разрядность переменных будет определяться аналогично разрядности входного
преобразователя, то есть
,
где
Vmin=8,3388 Гц, max=333,55 Гц,
s=eV=0,2,
r=0,4.
Тогда
NV=11. То есть для получения заданной инструментальной погрешности
вычислительного устройства, разрядность переменной измерения частоты сигнала
датчика скорости составляет NV=11 бит.
4.3 Выбор разрядности переменных и микроконтроллера
Диапазон измеряемых значений длительности составляет T1=937…75000.
Разрядность переменной T1 выбирается как
N[T1]³log2(T1).
Получим, что N[T1]=17.
Пересчет значений длительности T1 в частоту производится по формуле
.
Пусть T1`=5×105/Nизм, разрядность константы k3=5×105,
N[k3]=19.
Разрядность переменной T1,
N[T1`]³log2(5×105/937)=10.
Разрядность константы
k1=60/Nцил=5.
Разрядность переменной Nk=100…8000 (значение числа оборотов в
об/мин) равна
N[Nk]³log2(8000)=13.
Так как величина Nk выводится на индикатор в виде 4-х
разрядного десятичного числа, то разрядность двоично-десятичного значения Nk,
N[Nk10]=4*4=16.
Для датчика скорости:
Разрядность переменной измеренного числа импульсов
v=0…533, N[v]=10.
Для приведения значения скорости к величине км/час используется
преобразование
V=v*200/333=v2/333, где v2=v*200.
Разрядность
N[v2]³log2(533)+log2(200)=17.
Разрядность
N[V]³17-log2(333)=8.
Так как величина V выводится на индикатор в виде 3-х разрядного
десятичного числа, то разрядность двоично-десятичного значения V,
N[V10]=3*4=12.
Для датчика напряжения:
Разрядность АЦП равна 9, то есть
N[T2]=9.
Нормировка выходного значения к значению напряжения в единицах вольт
производится по формуле
U=10*T2/32=T2`/32.
Следовательно, разрядность
N[Т2`]=9+4=13,
а разрядность
Так как величина U выводится на индикатор в виде 3-х разрядного
десятичного числа, то разрядность
N[U10]=3*4=12.
В настоящее время распространены однокристальные микроконтроллеры с
разрядностью 8 и 16 бит. Для данной работы был выбран 8-разрядный
микроконтроллер AT89С51, исходя из требований к стоимости тахометра.
Микроконтроллер имеет 2 16-разрядных аппаратных таймера-счетчика. Для
датчика частоты разрядность счетчика N[T1]=17, поэтому 17-й бит формируется
программно по признаку переполнения счетчика.
Остальные счетчики, с разрядностью N[v]=10 и N[T2]=9 организуются
программно.
В соответствии с выбранным значением разрядности контроллера равной 8
бит, уточним разрядности переменных:
N[T1]=N[k3]=N[v2]=24
N[T1`]=N[Nk]=N[v]=N[T2]=N[T2`]=16
N[k1]=N[V]=N[U]=8.
АЛУ микроконтроллера AT89С51 позволяет производить арифметические и
логические операции с 8-разрядными данными. Поэтому для операций сложения чисел
с большей разрядностью (например для организации счетчиков) используется число
сложений (с учетом переноса из младших разрядов) nсл=N[оп]/8, где
N[оп] - разрядность операндов.
Для выполнения деления и умножения в микроконтроллере предусмотрены операции
8-разрядного деления и умножения. Так как в данной работе требуется выполнять
При обработке данных используется 16-разрядное умножение, которое
реализуется с помощью 8-разрядного следующим образом:
P16*16[31…0]=A[15…0] ×B[15…0]=
=(a[7…0] ×28+b[7…0]) × (c[7…0] ×28+d[7…0])=
=a[7…0]×c[7…0]×216+(a[7…0]×d[7…0]+b[7…0]×c[7…0])×28+d[7…0] ×b[7…0].
То есть заменяется на 4 операции 8-разрядного умножения и 3 операции
сложения.
Операция умножения 16-разрядной величины на 8-разрядную соответственно
заменится на
P16*8[23…0]=A[15…0] ×B[7…0]=
=(a[7…0] ×28+b[7…0]) × d[7…0]=a[7…0]×d[7…0]×28+d[7…0] ×b[7…0].
Операция деления 24/24 бит, 24/16 бит реализуется алгоритмом
целочисленного деления, приведенному в [5].
4.4 Расчет быстродействия микропроцессора
Расчет быстродействия процессора системы произведем аналитическим
методом. В соответствии с данным методом, для критичных к времени выполнения
участков алгоритма выбирается наиболее длинная ветвь, составляется граф
программы для данной ветви и производится подсчет нормированных операций Nоп,
выполняемых за время T. Затем вычисляется требуемое быстродействие
P=Nоп/Т [оп/сек],
а также длительность нормированной операции
tоп=1/P [сек].
В данной системе критичными к времени выполнения являются алгоритмы
аппаратно-программного АЦП (время одного кванта времени T1=10 мкс), алгоритм
определения периода импульсов датчика частоты (минимальное значение периода
T2=1,875 мс).
Можно утверждать, что если быстродействие микропроцессора обеспечит
выполнение критичных ко времени участков алгоритма за заданное время, то
полученное значение быстродействия также будет удовлетворять выполнению других
участков алгоритма (так как частоты поступления сигналов с датчика скорости и
часов намного меньше).
В качестве нормированной операции выберем простую операцию из системы
команд MCS-51, которая выполняется за 1 цикл процессора или 12 тактов задающего
генератора.
В цикле АЦП выполняются следующая последовательность команд:
результат (9 бит) в A,R1
начало цикла счетчика квантов
xrlA,A;(1 такт)
mov R1,A;(1)
M1:jbEOC,M2;(2)проверка конца цикла
incA;(1)увеличение счетчика квантов
jz M3;(2)проверка 256 квантов
NOP;(1)выравнивание по времени
NOP;(1)
NOP;(1)
sjmpM1;(2)
M3:incR1;(1)формирование 9-го бита
cjneR1,#02,M4;(2)проверка на переполнение
sjmpM1;(2)
M2:...; обработка данных
M4:...; переполнение АЦП
Таким образом, в цикле АЦП выполняется
Nц=2+2+1+1+1+1+2=2+1+2+1+2+2=10 циклов процессора.
Время выполнения одного цикла выбрано равным (см. п.4.1.3) 10 мкс, то
есть требуемое быстродействие процессора составит
P=10/10 мкс=106 оп/сек
Время выполнения одной операции
tоп=1/P=1 мкс.
Это соответствует частоте тактового генератора микроконтроллера семейства
MCS-51 12 МГц.
5. ПРИНЦИПИАЛЬНАЯ СХЕМА ПРИБОРА
Для разработки принципиальной схема прибора была выбрана следующая
элементная база.
Микроконтроллер AT89C51.
Сдвоенный операционный усилитель К574УД2 для построения ГЛИН и
компаратора АЦП.
Микросхема КР1533ТЛ2 для схемы УСО.
Микросхема TC232 для интерфейса RS-232.
Микросхемы КР1533ИР23 для управления индикаторами и опроса клавиатуры.
Разработанная принципиальная схема приведена в приложении.
Прибор состоит из двух блоков - блока ввода и индикации, и блока
контроллера.
Рассмотрим подробнее работу принципиальной схемы.
Сигнал с датчика скорости (контакт 5 разъема Х1) поступает на УСО (DD1A).
Сформированный сигнал поступает на вход INT1 микроконтроллера. Сигнал с датчика
частоты (контакт 4 разъема Х1) поступает на УСО (DD1B). Сформированный сигнал
поступает на вход INT0 микроконтроллера. Стабилизатор напряжения питания
прибора выполнен на интегральном стабилизаторе DA1 КР142ЕН5. Напряжение на
выходе +5 В. По входу и выходу стабилизатора имеются фильтры по питанию (L1,
С5-С9). Для защиты прибора на входе схемы по питанию имеется диод VD3. АЦП
выполнен на ОУ DA2. УСО датчика напряжения составляют элементы R6, C17, VD4,
R16, R17. ГЛИН выполнен на элементах DA2B, R20, C16. Генератор запускается
сигналом START с порта вывода P2.7 микроконтроллера. Разряд накопительной
емкости C16 производится сигналом RES с порта P2.6. На элементе DD1C выполнено
УСО датчика положения коробки передач. Данные о включенной передаче поступают в
последовательном коде на вход P1.3 микроконтроллера.
На элементах DD1(D-F) выполнен генератор импульсов 32768 Гц, который
служит для привязки работы контроллера к реальному времени. Сигнал от
генератора поступает на вход таймера T1 микроконтроллера DD2. Для сопряжения
контроллера прибора с интерфейсом RS-232 используется микросхема DD5 (TC232).
Интерфейс реализован с применением сигналов аппаратного управления DTR и DSR.
Для хранения долговременных данных используется микросхема Flash ПЗУ 24С02. Объем данных составляет
256 байт. Для сопряжения микроконтроллера с индикаторами и клавиатурой
используются 2 регистра - DD3 и DD4. Для уменьшения энергопотребления и
аппаратных затрат используется динамическая индикация Для того, чтобы не
вводить дополнительные схемы регистра и дешифрации адреса запись в регистры
производится по сигналам с портов вывода P2.0 и P2.1. Регистр DD4 - регистр
адреса индикатора. Регистр DD3 - это регистр данных индикатора, в него
записывается код символа, выводимого на индикатор, номер которого в данный момент
находится в регистре адреса.
Блок индикации включает в себя дешифратор адреса индикатора DD1 (555ИД3),
семисегментные индикаторы тахометра HS1-HS4 (АЛС324А), семисегментные
индикаторы спидометра HS5-HS7 (АЛС324А), линейные светодиодные индикаторы квазианалогового
тахометра HL1-HL4 (АЛС345А), светодиодные индикаторы HL5-HL12.
Клавиатура SB1-SB8 подключается через разделительные диоды VD1-VD8 к
выходам дешифратора DD1. Сигнал сканирования клавиатуры KB1 поступает на порт
P1.2 микроконтроллера. Звуковой пьезокерамический сигнализатор BA1 подключается
непосредственно к порту вывода микроконтроллера Р2.2.
6. РАЗРАБОТКА КОНСТРУКЦИИ ПРИБОРА
Для легковых автомобилей частота колебаний подвески 0,3 Гц при амплитудах
до 80 мм. Резонансная частота подрессоривания (=4, 20, 80Гц и выше при
амплитуде (=40, 0,15 0,01 мм, а вибрации В и удары У возникают от толчков
неровностей дороги у двигателя В лежат в диапазоне 20 Гц и выше при (=0,05 мм.
Перегрузки от линейных ускорений 1,96…78,5 м/с. Поэтому собственные частоты
систем амортизации в области выше 20Гц (вдали от резонансных частот элементов
конструкции машины), что позволяет избежать сложных резонансных явлений с
устройствами подвески и подрессоривания.
Прибор выполняется в корпусе из пластика, габаритные размеры корпуса
около 75х150х140 мм.
Все детали располагаются на двух печатных платах из фольгированного
стеклотекстолита. На первой плате (размеры 100х105 мм) размещается схема
контроллера, а на второй (размеры 65х140 мм) - элементы управления и индикации.
Расположение компонентов на платах приведено на сборочных чертежах в
приложении.
