1. Занесение данных в иерархию

В соответствии с Вашей схемой решения Вам теперь нужно сравнить программы друг с другом по отобранным характеристикам. Результаты этих сравнений нужно занести в иерархию.

1.1 Сравнение программ по критерию стоимость

Рекомендованная стоимость выбранных КИС приведена в табл. 1.

Таблица 1. Рекомендованная стоимость КИС

Возьмем средние цены на КИС: Парус - $860 тыс., Галактика - $225 тыс., Компас - $55 тыс.

Ясно, что здесь Вы можете весьма просто сравнить программы. Программе Галактика можно поставить балл (или, как говорят, приоритет) 3.8, так как она в 3.8 раза дешевле программы Парус. Программе Компас можно поставить балл 15,6, так как она в 15,6 раз дешевле программы Парус. Программе же Парус следует поставить балл 1.

Для занесения этих данных в иерархию выделите узел Стоимость и выберите в меню команду Узлы|Данные кластеров… Появится окно работы с кластерами узла.

В верхней таблице в колонке «Уровни с кластерами» отображаются названия уровней, в которых узел имеет кластеры. В данном случае узел Цена имеет только один кластер в уровне Программы.

В нижней таблице отображается информация об узлах, входящих в кластер - названия узлов и их приоритеты. Приоритеты при этом отображаются на диаграмме справа от таблицы.

Вам нужно внести в эту таблицу приоритеты (баллы), поставленные программам. Для того чтобы колонка «Приоритеты» стала доступной для ввода значений с клавиатуры, выберите команду меню (в этом окне) Приоритеты узлов|Установка приоритетов пользователем. Этой команде также соответствует кнопка на инструментальной панели. После выбора этой команды или нажатия на кнопку, эта кнопка зафиксируется в нажатом состоянии, показывая, что работает режим установки приоритетов  пользователем.

После этого введите значения приоритетов для программ.

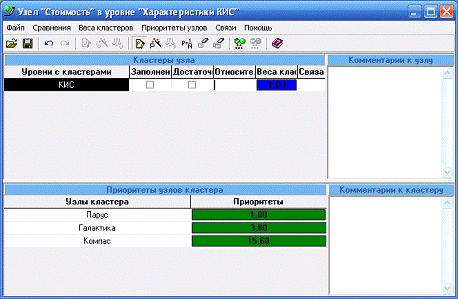

Установка приоритетов кластеров

Обратите внимание, что в верхней таблице в колонке «Заполненность данными» появилась «галочка».

При расчетах значения приоритетов будут пересчитаны так, чтобы их сумма была равна единице (соотношения между ними останутся прежними). Эта операция называется нормировкой. Чтобы посмотреть, какие значения приоритетов получатся после нормировки, выберите команду меню Приоритеты узлов|Нормировка приоритетов. Результаты отобразятся в таблице и на диаграмме.

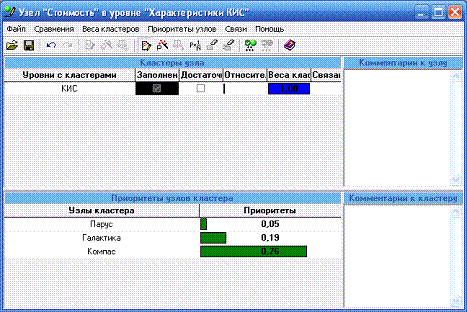

Нормировка приоритетов в узле «Стоимость»

Итак, Вы закончили внесение данных по сравнению программ по критерию Стоимость. Поэтому выберите пункт меню Файл|Выход. В появившемся окне с запросом о сохранении изменений нажмите кнопку Да. После этого окно работы с кластерами узла закроется и Вы вернетесь в главное окно Императора.

1.2 Сравнение программ по критерию функционал

Функциональные возможности (разделы модулей КИС для управления финансами) приведенные в табл. 2, помогут провести попарное сравнение КИС по критерию Функционал.

Функциональные возможности КИС

Также просто, как по характеристике Стоимость, сравнить программы по характеристике Функционал не удается, так как Вы не можете в числах выразить возможности программ. Но Вы можете сравнить каждую программу с каждой остальной программой (как говорят, провести попарные сравнения), сделав, например, какое-либо из следующих заключений о том, что первая программа или намного слабее второй по возможностям, или слабее, или равна, или сильнее, или намного сильнее.

В Императоре имеются средства для проведения подобных качественных сравнений и перевода их результатов в численные значения приоритетов узлов.

Пусть Вы пришли к выводу, что по характеристике Функциональные возможности:

программа Компас сильнее программы Парус по количеству разделов в модуле;

программа Парус немного слабее, чем Галактика (так как для Вас, например, важна реализация финансового анализа).

Теперь Вам нужно результаты этих сравнений занести в иерархию. Для этого выделите узел Функционал и выберите в меню уже знакомую команду Узлы|Данные кластеров… Появится уже знакомое окно работы с кластерами узла. Однако на этот раз Вы не можете вносить впрямую значения приоритетов узлов, Вам нужно провести сравнения между ними.

Убедитесь, что на инструментальной панели кнопка Установка приоритетов пользователем находится в ненажатом состоянии.

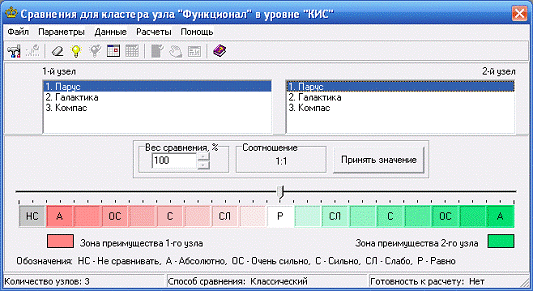

В меню выберите команду Сравнения|Проведение сравнений для узлов кластера…, либо нажмите кнопку  на инструментальной панели. Появится окно для проведения сравнений.

Окно сравнений кластера (Парус-Парус)

В верхней части окна находятся два списка «1-й узел» и «2-й узел». В списке «1-й узел» выбирается узел, который будет сравниваться, в списке «2-й узел» выбирается узел, с которым будет проводиться сравнение.

В нижней части окна находится шкала с ползунком для установки значений сравнений. Переведенное программой в число значение текущего сравнения отображается в поле «Соотношение».

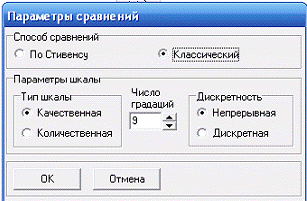

Прежде чем проводить сравнения, нужно установить параметры сравнений. Для этого выберите в меню команду Параметры|Параметры сравнений… Появится окно параметров сравнений.

Окно параметров сравнений

В группе «Способ сравнений» выбирается способ проведения сравнений. Вам нужно сравнить каждый узел кластера с остальными узлами кластера, поэтому выберите классический способ сравнения.

Далее нужно задать параметры шкалы сравнения. У Вас нет количественных оценок сравнений, поэтому выберите тип шкалы «Качественная». Градации Ваших сравнений имеют небольшой разброс, поэтому установите число градаций, равное 3. Для Ваших сравнений нет промежуточных значений, поэтому установите дискретность в «Дискретная».

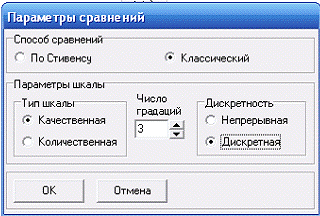

Изменение параметров сравнений

Нажмите кнопку ОК. На появившийся запрос об изменении шкалы выберите Да.

Теперь можно приступать к проведению сравнений.

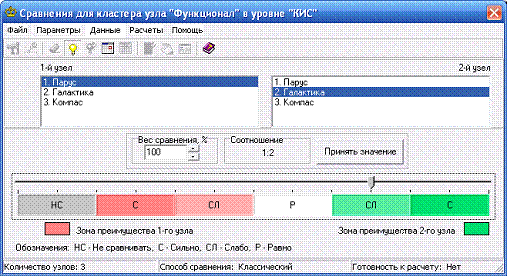

Чтобы не искать пары узлов, для которых надо ввести значения сравнений, можно задать авторежим проведения сравнений. В этом режиме программа сама найдет пары узлов, для которых значения сравнений еще не заданы. Для этого выберите в меню команду Данные|Авторежим сравнений. Программа выберет Парус в списке «1-й узел» и Галактика в списке «2-й узел». По Вашим сравнениям Парус немного слабее, чем Галактика. Это значит, что Галактика имеет слабое преимущество по отношению к Парус. Поэтому установите движок шкалы сравнений на отметку СЛ в зоне преимущества 2-го узла.

Окно сравнений кластера (Парус-Галактика)

Нажмите кнопку Принять значение. Программа запомнит значение сравнения и выберет Компас в списке «2-й узел» для проведения следующего сравнения. По Вашим сравнениям Парус слабее, чем Компас. Это значит, что Компас сильнее, чем Парус. Поэтому установите движок шкалы сравнений на отметку С в зоне преимущества 2-го узла.

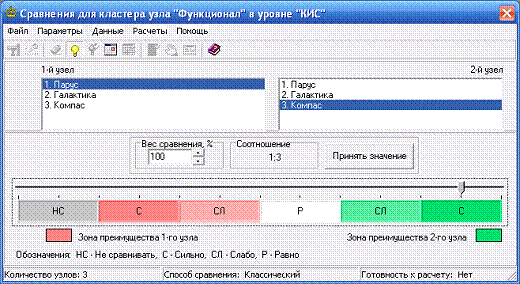

Окно сравнений кластера (Парус-Компас)

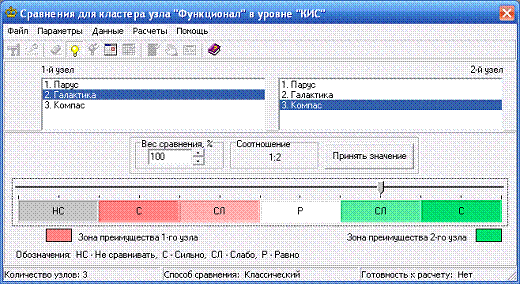

Нажмите кнопку Принять значение. Программа запомнит значение сравнения и выберет Галактика в списке «1-й узел» и Компас в списке «2-й узел» для проведения следующего сравнения. По Вашим сравнениям Галактика немного слабее, чем Компас. Это значит, что Компас имеет слабое преимущество по отношению к Галактика. Поэтому установите движок шкалы сравнений на отметку СЛ в зоне преимущества 2-го узла (рис. 11).

Окно сравнений кластера (Галактика-Компас)

Нажмите кнопку Принять значение. Программа запомнит значение сравнения и, поскольку все необходимые сравнения выполнены, выдаст об этом сообщение. Нажмите кнопку ОК в окне этого сообщения (рис. 12).

Результат сравнений

Теперь данный кластер готов к расчету. Это показывает соответствующее сообщение в статусной панели.

Состояние статусной строки после сравнений

Выберите в меню команду Файл|Выход. На появившийся запрос о сохранении изменений выберите Да. Окно для проведения сравнений закроется и Вы вернетесь в окно работы с кластерами узла. При этом приоритеты программ относительно характеристики Функционал автоматически рассчитаются и их значения будут отображаться в нижней таблице и на диаграмме справа от таблицы.

Итак, Вы закончили внесение данных по сравнению программ по критерию Функциональные возможности. Поэтому выберите пункт меню Файл|Выход. В появившемся окне с запросом о сохранении изменений нажмите кнопку Да. После этого окно работы с кластерами узла закроется и Вы вернетесь в главное окно Императора.

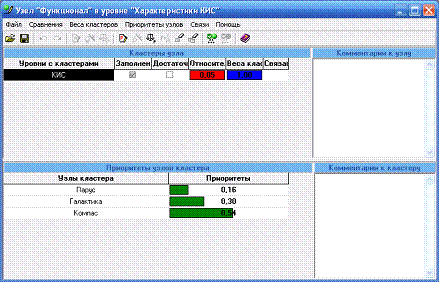

Приоритеты в узле «Функционал»

1.3 Сравнение программ по критерию технические требования

Выбранные КИС поддерживают следующие СУБД (табл. 3).

программа кластер стоимость сравнение

Технические требования (СУБД)

Из табл. 3. видно, что Галактика поддерживает три платформы Pervisive (Btrieve), MS SQL Server и Oracle в отличие от Парус (1 платформа) и Компаса (2 платформы). Проведем сравнение аналогично сравнению по критерию Стоимость. Логично, что Галактика имеет приоритет 3, Компас - 2 и Парус - 1.

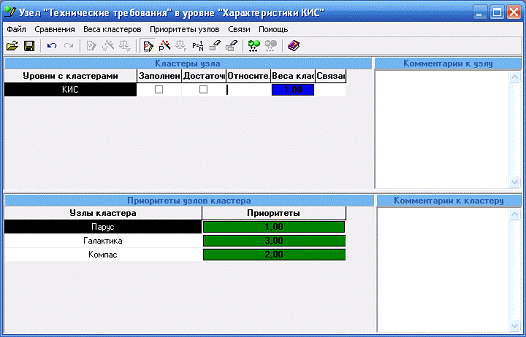

Установка приоритетов кластеров

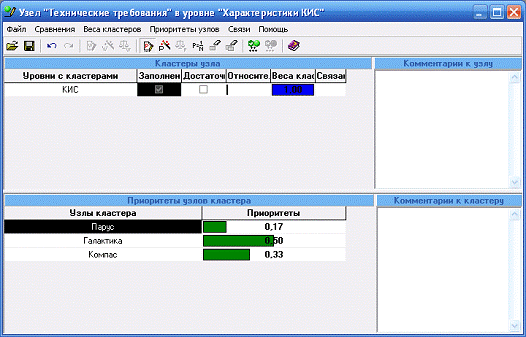

Нормировка кластеров в узле «Технические требования»

1.4 Сравнение программ по критерию Обслуживание

Допустим, что используя данные табл. 4, Вы пришли к выводу, что по характеристике Пользовательский интерфейс:

программа Компас очень сильно хуже, чем Парус, и немного хуже, чем Галактика;

программа Парус сильно лучше, чем Галактика.

Послепродажное обслуживание

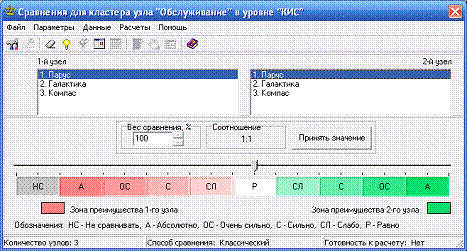

Провести эти сравнения в Императоре Вам нужно аналогично проведению сравнений по характеристике Функционал. Однако в данном случае диапазон градаций сравнений у Вас больше. Поэтому для параметров шкалы задайте значение 5 для числа градаций. Шкала сравнений примет следующий вид (рис. 17).

Шкала с 5-ю градациями

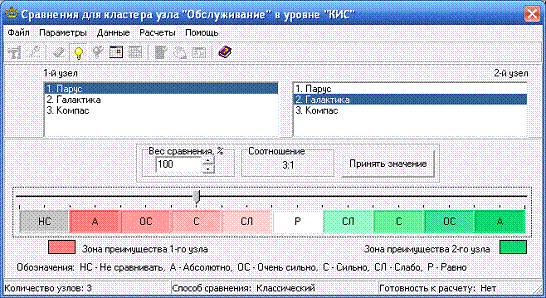

При сравнении Парус с Галактика Вам нужно поставить движок шкалы на отметку С в зоне преимущества 1-го узла (рис. 18); при сравнении Парус с Компас - на отметку ОС в зоне преимущества 1-узла (рис. 19); при сравнении Галактика с Компас - на отметку СЛ в зоне преимущества 1-узла (рис. 20).

Окно сравнений кластера (Парус-Галактика)

После возвращения из окна проведения сравнений в окно работы с кластерами узла Вы увидите значения приоритетов программ относительно характеристики Обслуживание.
