Проектирование оснований и фундаментов многоэтажного гражданского здания















"Проектирование оснований и фундаментов многоэтажного гражданского здания"

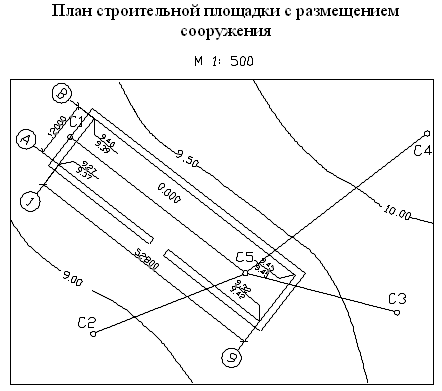

Исходные данные для проектирования

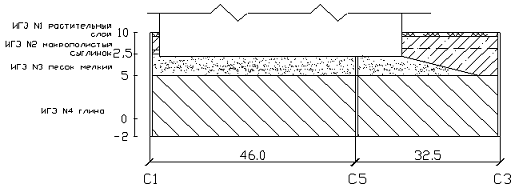

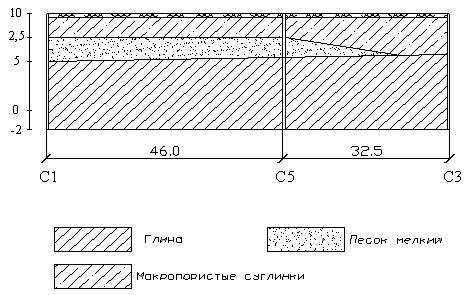

Тип геологического разреза

Рис.

Рис.

Оценка инженерно-геологических условий площадки строительства

Участок строительства расположен в городе Херсоне. Рельеф площадки строительства спокойный, равнинный. Геологические условия представлены двумя разрезами по пяти скважинам. Напластование грунтов слоистое неоднородное с несогласным залеганием слоёв.

Под почвенно-растительным слоем мощностью 0,5 м залегает слой макропористых суглинков мощностью от 1,4 м до 5,75 м, подстилаемый мелким песком мощностью от 0 до 7,8 м и супесью неограниченной мощности.

ИГЭ № 2 - Макрополистый суглинок.

грунт фундамент свайный осадка

H=2 м.

r = 16,0 -плотность грунта.

rs = 26.3  - плотность частиц.

w= 0.08 - природная влажность.

wp = 0.15 - влажность на границе раскатывания.

wL = 0.23 - влажность на границе текучести.

j = 20° - угол внутреннего трения.

с = 20 кПа.

mo = 0.16 МПа -1 - коэффициент сжимаемости грунта .

Число пластичности:


Показатель консистенции:


Плотность сухого грунта:


Пористость:

Коэффициент пористости:


Степень влажности


Плотность грунта во влажном состоянии:


Модуль упрогости:


Определим расчётное сопротивление R0 по СНиП 2.02.01-83 приложение 3 табл.3 методом интерполяции: R0=375 кПа.

Вывод: макропористый суглинок -твёрдый, слабосжимаемый является просадочным (пригоден в качестве основания только после уплотнения).

ИГЭ № 3 -Песок мелкий.

H=2,5 м.

r = 18,5 -плотность грунта.

rs = 26,7  - плотность частиц.

w= 0,09 - природная влажность.

j = 37° - угол внутреннего трения.

mo = 0.06 МПа -1 - коэффициент сжимаемости грунта .

Плотность сухого грунта:


Пористость:


Коэффициент пористости:


Степень влажности


Плотность грунта во влажном состоянии:


Модуль упрогости:

Определим расчётное сопротивление R0 по СНиП 2.02.01-83 приложение 3, табл.3 методом интерполяции: R0=400 кПа.

Вывод: песок мелкий, плотный (e=0,57<0.59), маловлажный (Sr=0.421 >0.8), слабосжимаемый.

Может являться надёжным основанием.

ИГЭ № 4 - Глина.

H=2 м.

r = 19,7 -плотность грунта.

rs = 27.2  - плотность частиц.

w= 0.3 - природная влажность.

wp = 0.23 - влажность на границе раскатывания.

wL = 0.42 - влажность на границе текучести.

j = 16° - угол внутреннего трения.

с = 23 кПа.

mo = 0.13 МПа -1 - коэффициент сжимаемости грунта .

Число пластичности:


Показатель консистенции:


Плотность сухого грунта:

Пористость:


Коэффициент пористости:


Степень влажности


Плотность грунта во влажном состоянии:


Модуль упрогости:


Определим расчётное сопротивление R0 по СНиП 2.02.01-83 приложение 3, табл.3 методом интерполяции: R0=300 кПа.

Вывод: глина (=0.19>0.17)-непросадочная, тугопластичная.

( =0.2<0.25) полутвёрдые может являться основанием.

Сводная таблица физико-механических характеристик грунтов

Таблица 3

  Наименование грунта                    ,

кН/м3,

кН/м3,

кН/м3,

кН/м3

,

МПа-1n,

%,

МПа,

кПа,

град,

кПа



















1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

19

20

21

0

Почвенно-растительный слой

0,5

1,4

-

-

14

-

-

-

-

-

-

-

-

-

-

-

-

-

1

Макропористый суглинок, твёрдый, слабосжимаемый

2

16

26,3

14,8

14,3

0,08

0,15

0,23

0,77

0,273

0,08

-0,32

0,16

43

7,63

0,02

20

375

2

Песок мелкий, плотный, маловлажный, слабосжимаемый

2,5

1,85

2,67

1,697

18,5

0,09

-

-

0,573

0,419

-

-

0,06

0,038

19,36

-

37

400

3

Глина непросадочная, тугопластичная, Полутвёрдая.

неограниченная

2

2,66

1,695

20

0,18

0,15

0,22

0,569

0,841

0,07

0,429

0,09

0,057

5,37

0,023

16

300




Разработка вариантов фундаментов

В данном курсовом проекте рассматриваем три варианта фундаментов:

)        фундамент мелкого заложения на естественном основании. ИГЭ-3 и ИГЭ-3 могут являться основанием.

) фундамент мелкого заложения на искусственном основании. ИГЭ-3 требует замены на песок со средней плотности.

)        фундамент глубокого заложения.

После расчёта фундаментов производим технико-экономическое сравнение вариантов фундаментов и производим дальнейший расчёт по выгодному варианту.

Проектирование фундамента мелкого заложения на естественном основании. Выбор глубины заложения фундамента

Глубину заложения фундамента исчисляем как разность отметок планировки и подошвы фундамента.

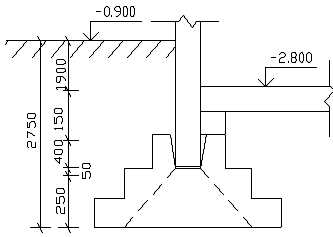

Рис.

Из конструктивных требований

d f1=250+50+400+150+1900=2750 мм.= . =2.75м

Расчётная глубина сезонного промерзания грунта , м, определяем по формуле:

, где

 - коэффициент теплового режима в здании;

 - нормативная глубина промерзания для г. Херсон.

В качестве расчётной принимаем наибольшую глубину заложения фундамента

Рис.

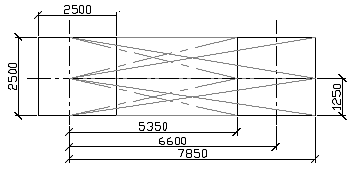

Определение ростверков фундамента в плане

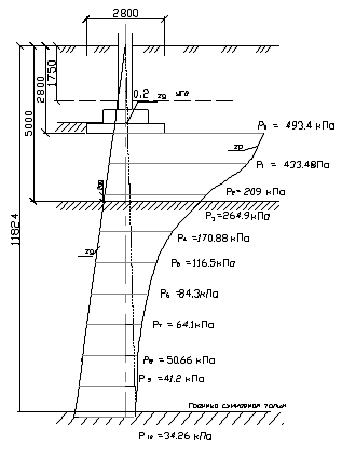

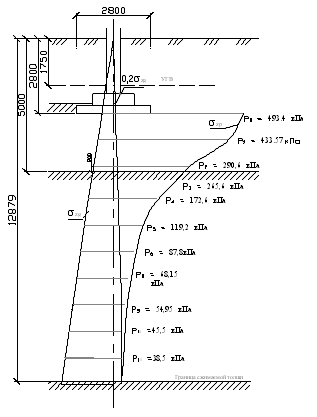

.S £ Su

Приложение 4. СНиП 2.02.01.-83 Su<15см.

.

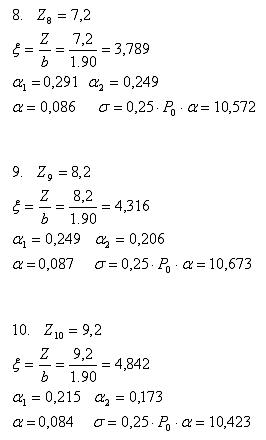

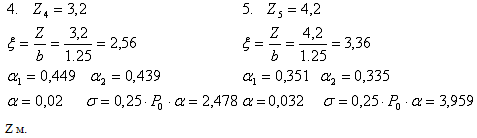

Рис.



3.Находим требуемую площадь фундамента, чтобы среднее давление на основание под подошвой было приблизительно равно значению расчётного сопротивления грунта основания R:

, где

 - вертикальная нагрузка от сооружения в уровне обреза фундамента по второй группе предельных состояний;

 - расчётное сопротивление 1 слоя грунта основания (искусственное основание).

 - осреднённый удельный вес материала фундамента и грунта на его обрезах;

 - глубина заложения фундамента.

Предварительно принимаем отношение сторон фундамента равным:

, следовательно, ,

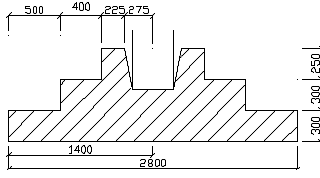

Принимаем размеры фундамента кратными 10 см:  и  с площадью As=15.18 см2

. Конструируем жёсткий фундамент, тогда

5. Определяем фактическое расчётное сопротивление грунта основания по формуле Пузыревского:

, где

 - коэффициенты условий работы, принимаемые по СНиП 2.02.01-83;

 - коэффициент зависящий от определения  и с по СНиП 2.02.01-83;

 - коэффициенты, зависящие от угла внутреннего трения и принимаемые по СНиП 2.02.01-83;

 - коэффициент, равный  при b < 10 м;

 - ширина подошвы фундамента;

 - осреднённые удельные веса грунтов, расположенные соответственно ниже и выше подошвы фундамента;

 - приведенная глубина заложения фундамента для сооружения с подвалом;

 - глубина подвала;

 - удельное сцепление грунта основания.


Проверка :

< R=583.5 кПа , следует уменьшить площадь фундамента:

, следовательно, ,

Принимаем размеры фундамента кратными 10 см:  и с площадью As=10.64 см2

Определяем фактическое расчётное сопротивление грунта основания по формуле Пузыревского:

,

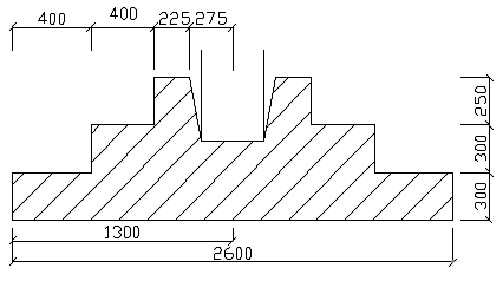

Рис.



Проверка :

=< R=572 кПа ,

Рис.

Проектирование фундамента мелкого заложения на искусственном основании

В учебных целях заменяем ИГЭ-3 (rd=16,9 кН/м3 песок плотный, мелкий) на песок крупный, уплотнив его при этом до rd=16,5 кН/м3 .

Выполним искусственное основание на песчаный подушках, заменив слой толщиной 1 м.

Тогда коэффициент пористости искусственного основания:

-песок средней плотности.

По приложению 3. табл. 2 СНиП 2.02.01-83 Ro=500 кПа.

По приложению 1. табл. 1 нормативным значением удельного сцепления с=0, угол внутреннего трения jn=38.5°, модуль деформации E=37 МПа.

Глубина заложения подошвы фундамента остаёться такой же как и в п4.1 и будет равна d=2.8 м.

Определяем размеры фундаменты в плане

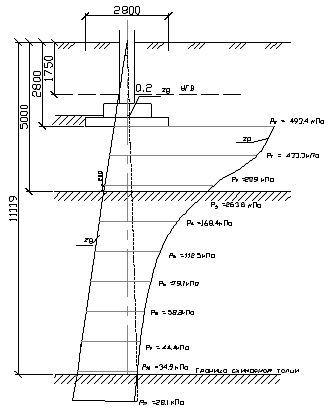

.S £ Su

Приложение 4. СНиП 2.02.01.-83 Su<15см.

2.

.Находим требуемую площадь фундамента, чтобы среднее давление на основание под подошвой было приблизительно равно значению расчётного сопротивления грунта основания R:

, где

 - вертикальная нагрузка от сооружения в уровне обреза фундамента по второй группе предельных состояний;

 - расчётное сопротивление 1 слоя грунта основания (искусственное основание).

 - осреднённый удельный вес материала фундамента и грунта на его обрезах;

 - глубина заложения фундамента.

Т.к. фундаменты внецентреннонагружены принимаем их прямоугольного сечения в плане.

, следовательно, ,

Принимаем размеры фундамента кратными 10 см:  и

с площадью As=11.54 см2

Конструируем жёсткий фундамент, тогда

. Определяем фактическое расчётное сопротивление грунта основания по формуле Пузыревского:

, где

 - коэффициенты условий работы, принимаемые по СНиП 2.02.01-83;

 - коэффициент зависящий от определения  и с по СНиП 2.02.01-83;

 - коэффициенты, зависящие от угла внутреннего трения и принимаемые по СНиП 2.02.01-83;

Рис.

- коэффициент, равный при b<10 м;

 - ширина подошвы фундамента;

 - осреднённые удельные веса грунтов, расположенные соответственно ниже и выше подошвы фундамента;

 - приведенная глубина заложения фундамента для сооружения с подвалом;

 - глубина подвала;

 - удельное сцепление грунта основания.




Проверка :

< R=676,4 кПа , следует уменьшить площадь фундамента:

, следовательно, ,

Принимаем размеры фундамента кратными 10 см:  и с площадью As=8,32 см2

Определяем фактическое расчётное сопротивление грунта основания по формуле Пузыревского:

,


Проверка :

< R=652,8 кПа ,

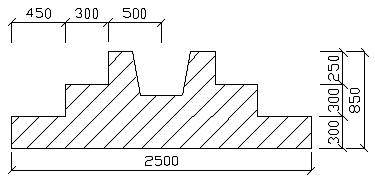

Рис.

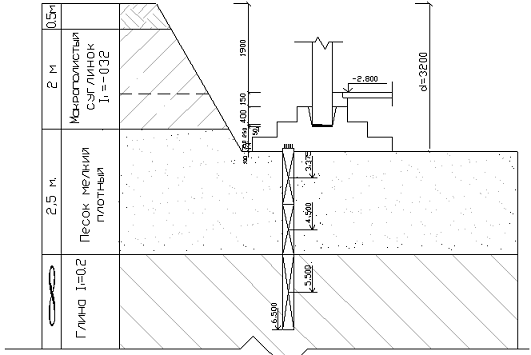

Проектирование свайного фундамента. Выбор типа вида свай, определение глубины заложения ростверка и посадка свайного фундамента на геологический разрез

Рис.

Т.к. фундаменты внецентренно загружены, следует принимать жёсткую заделку свай в ростверке.

d=190+15+40+5+25+3+10=3.2м

К расчёту принимаем висячии забивные сваи С4-40., погружаемые механическим способом.

Сечение сваи 40х40, l=3,3 м.

Определяем несущую способность сваи (как висячей сваи) по грунту по СНиП 2.02.03-85 «Свайные фундаменты» по формуле:

, где

 - коэффициент условий работы сваи в грунте, принимается ;

 - расчётное сопротивление грунта под нижним концом сваи, кПа;

 - площадь опирания на грунт сваи, м2, принимаемая по площади сечения сваи;

 - наружный периметр поперечного сечения сваи, м;

 - расчётное сопротивление i - го слоя грунта основания по боковой поверхности сваи, кПа;

 - толщина i - го слоя грунта, соприкасающегося с боковой поверхностью сваи, м

 - коэффициенты условий работы грунта соответственно под нижним концом и на боковой поверхности сваи, учитывающие способ погружения сваи на расчётные сопротивления грунта. При погружении свай дизельмолотом:

Определение нагрузки, допускаемой на сваю

Нагрузка, допускаемая на сваю определяется путём деления несущей способности сваи  на коэффициент надёжности :


Определение количества свай и конструирование свайного ростверка

Определяем число свай и условия, что ростверк осуществляет равномерное распределение нагрузки на свайный куст. Расчёт ведём по первой группе предельных состояний.


Принимаем 12 свай и размещаем их, как показано на рис. 13. При этом минимально допустимые расстояния между сваями составляют от 3d до 6d, где d = 40 см - сторона сечения квадратной сваи. Расстояние от осей крайних свай до кромки ростверка принимаем равным d = 40 см.

Рис.

Определение фактической нагрузки на сваю и выполнение проверки

Определяем фактический вес ростверка и грунта на его обрезах и определяем фактическую нагрузку на каждую сваю:


При этом должно удовлетворятся условие:


Технико-экономическое сравнение вариантов фундаментов

В качестве критерия при оценке в выборе основного варианта фундаментов принимаем минимум приведённых затрат.

В курсовом проекте расчёт стоимости производим по укрупнённым показателям, причём в учёт принимаем только те виды работ и конструкций, объёмы которых различны по сравниваемым вариантам. Сравнение вариантов ведём по стоимости одного погонного метра или одного отдельностоящего фундамента, т.е. все объёмы необходимых работ, конструкций и материалов определяем из расчёта 1 фундамент.

Сравнение вариантов фундаментов сводим в таблицы

Таблица. Стоимость устройства 1 фундамента мелкого заложения на естественном основании.

№ п/п

Наименование работ

Ед. измерения

Объём работ

Стоимость





Единичная

Общая

1

Разработка грунта в отвал экскаваторами с ковшом вместимостью 1 м3

1000 м3

0,125

82,4

10,3

2

Устройство железобетонных фундаментов (В15) V>25м3

м3

5,17

34,44

178,05

3

Стоимость бетона: тяжёлый, В15, крупный уплотнитель до 10 м.

м2

5,17

30,4

157,57

4

Засыпка траншей и котлованов бульдозером с перемещением до 10 м.

1000 м3

0,12

18,9

2,27

4

Уплотнение грунта пневмотрамбовками.

100 м3

1,2

11,6

13,92





ИТОГО:

319,4


Таблица. Стоимость устройства 1 фундамента мелкого заложения на искусственном основании

№ п/п

Наименование работ

Ед. измерения

Объём работ

Стоимость





Единичная

Общая

1

Разработка грунта в отвал экскаваторами с ковшом вместимостью 1 м3

1000 м3

0,240

82,4

19,78

2

Устройство железобетонных фундаментов (В15)

м3

4,51

34,44

155,3

3

Стоимость бетона: тяжёлый, В15, крупный уплотнитель до 10 м.

м2

4,51

30,4

137,01

4

Засыпка траншей и котлованов бульдозером с перемещением до 10 м.

1000 м3

0,235

18,9

4,44

4

Уплотнение грунта пневмотрамбовками.

100 м3

2,35

11,6

27,26




28,32

ИТОГО:

343,8



Таблица 7. Стоимость устройства 1 свайного фундамента

№ п/п

Наименование работ

Ед. измерения

Объём работ

Стоимость





Единичная

Общая

1

Разработка грунта в отвал экскаваторами с ковшом вместимостью 1 м3

1000 м3

0,0844

82,4

5,95

2

Устройство растверка, B15, V<10м3 Стоимость бетона: B15 круп.заполнитель до 10 мм.

м3

11,75

34,4 30,4

404,2 357,2

3

Погружение свай дизельмолотом lсв<8м.

м3

6,36

3,51

22,32

4

Стоймость одной сваи длиной от 3 до 8 м. с периметром сторон 1201-1600 мм .

м

39,6

7,85

310,9

5

Засыпка траншей и котлованов бульдозером с перемещением до 10 м.

1000 м3

0,07265

18,9

1,37

6

Уплотнение грунта пневмотрамбовками

100м3

0,725

11,6

8,41





ИТОГО:

1110,35


Фундамент мелкого заложения на естественном основании является наиболее выгодным.

Проектирование фундамента крайнего ряда для основного варианта

Глубину заложения фундамента крайнего ряда принимаем равной глубине заложения фундамента среднего ряда .Начинаем расчёт с определения размеров подошвы фундамента методом последовательных приближений.

Находим требуемую площадь центрально нагруженного фундамента, чтобы среднее давление на основание под подошвой было приблизительно равно значению расчётного сопротивления грунта основания R:

, где

 - вертикальная нагрузка от сооружения в уровне обреза фундамента крайнего ряда по второй группе предельных состояний;

 - расчётное сопротивление 1 слоя грунта основания (искусственное основание).

 - осреднённый удельный вес материала фундамента и грунта на его обрезах;

 - глубина заложения фундамента.


Принимаем размеры фундамента кратными 10 см:

Определяем фактическое расчётное сопротивление грунта основания по формуле Пузыревского:

, где

Проверка :

< R1= 564 кПа ,


Принимаем размеры фундамента кратными 10 см: с As=6,25см2

Определяем фактическое расчётное сопротивление грунта основания по формуле Пузыревского:

,,


Рис.

Проверка:

< R=587 кПа ,

Определение осадки фундамента

Расчёт осадки основания производим по следующему алгоритму:

1.  Определяем природное давление на уровне подошвы фундамента:


2.  Определяем дополнительное давление на уровне подошвы фундамента:


3.  Определяем толщину элементарного слоя грунта:

, где

 - ширина подошвы фундамента

Таблица. Грунт под подошвой фундамента разбиваем на элементарные слои и дальнейший расчёт ведём в табличной форме

№ п/п Наименование грунта     ,

мz,

м,

кПаE,

кПаS,

м







1

2

3

4

5

6

7

10

11

1

Песок мелкий, плотный, маловлажный, слабосжимаемый

0

0

0

1

493,4

19360

0,028



1

1

0,714

0,878

433,4





1

2

1,429

0,586

289,2





0,2

2,2

1,571

0,535

263,8



2

Глина

1

3,2

2,286

0,341

168,4

5370

0,049



1

4,2

3

0,228

112,5





1

5,2

3,714

0,160

79,1





1

6,2

4,429

0,118

58,2





1

7,2

5,143

0,090

44,4





1

8,2

5,857

0,071

34,9





1

9,2

6,571

0,057

28,1



Расчёт осадки фундамента

Определяем послойную (в пределах каждого напластования грунта) осадку грунта по формуле:


Сравниваем полученную осадку сооружения с допустимой:

, где

 - максимальная осадка для гражданских зданий с полным железобетонным каркасом.

Составляем схему распределения вертикальных напряжений в грунте основания.

Рис.

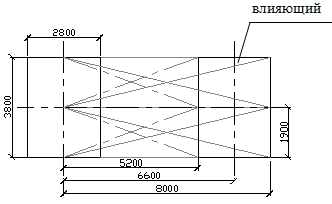

Определение влияний рядом стоящих фундаментов друг на друга

Рис.

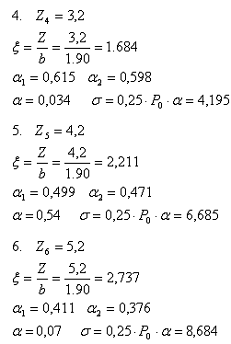

1.Z1=1




Таблица

 Z м.         ,

кПаs

кПа,

кПа



0

493,4

0,000

493,400

1

433,4

0,21768

433,573

2

289,2

1,445

290,600

2,2

263,8

1,830

265,656

3,2

168,4

4,195

172,597

4,2

112,5

6,685

119,184

5,2

79,1

8,684

87,806

6,2

58,2

9,966

68,150

7,2

44,4

10,576

54,956

8,2

34,9

10,673

45,544

9,2

28,1

10,423

38,498



Рис.

Рис.

Влияние крайнего фундамент на крайний



 Z м.         ,

кПаs

кПа,

кПа



0

493,4

0,000

493,400

1

433,4

0,128

433,483

2

289,2

0,850

290,005

2,2

263,8

1,077

264,903

3,2

168,4

2,478

170,880

4,2

112,5

3,959

116,458

5,2

79,1

5,151

84,272

6,2

58,2

5,916

64,100

7,2

44,4

6,279

50,659

8,2

34,9

6,335

41,206

9,2

28,1

6,183

0



Рис.

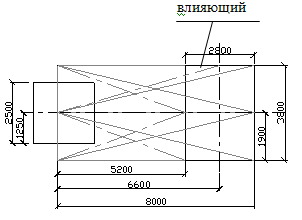

Влияние крайнего на средний фундамент


Рис.



Таблица

 Z м.         ,

кПаs

кПа,

кПа



0

493,4

0,000

493,400

1

433,4

0,15581

433,511

2

289,2

1,021

290,177

2,2

263,8

1,289

265,115

3,2

168,4

2,903

171,305

4,2

112,5

4,538

117,037

5,2

79,1

5,789

84,910

6,2

58,2

6,535

64,719

7,2

44,4

6,836

51,216

8,2

34,9

6,813

41,685

9,2

28,1

6,584

0



Рис.

Список литературы

.СНиП 2.02.01-83. Основания зданий и сооружений / Госстрой СССР. - М.: Стройиздат, 1985. -40 с

.СНиП 2.02.03-85 Свайные фундаменты / Госстрой СССР. - М.: ЦИТП Госстроя СССР, 1986. -48 с

.Далматов Б.И. Механика грунтов, основания и фундаменты (включая специальный курс инженерной геологии). - 2-е изд. перераб. и доп. - Л.: Стройиздат, Ленингр. отд-ние, 1988. -415 с. ил.

. А.Н. Кувалдин, Г.С.Клевцова. Примеры расчёта железобетонных конструкций зданий.--2-е изд. Перераб. И .доп.--М.:Стройиздат 1976-287с.

Похожие работы на - Проектирование оснований и фундаментов многоэтажного гражданского здания



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
