Составления оперативно-суточного плана перевозки грузов

Составления оперативно-суточного плана перевозки грузов

Заявка на перевозку грузов

Исходные данные для составления оперативно-суточного плана перевозки грузов

Таблица 1 Суточный объем перевозки грузов по заявкам грузоотправителей

Таблица 2 Расстояния между грузопунктами, км

Таблица 3 Показатели работы автомобилей

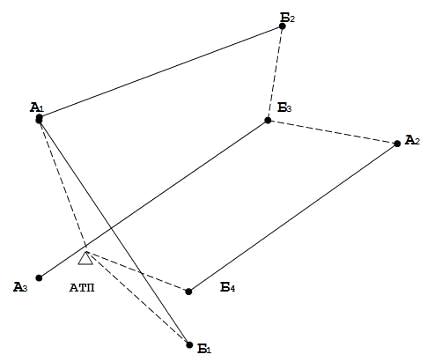

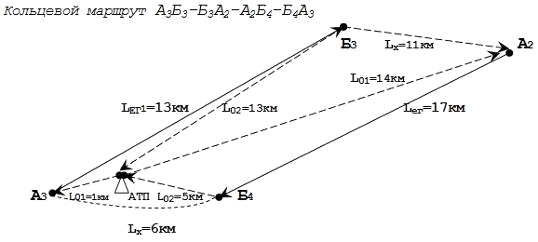

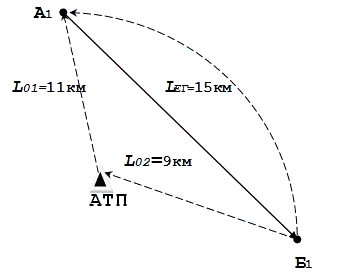

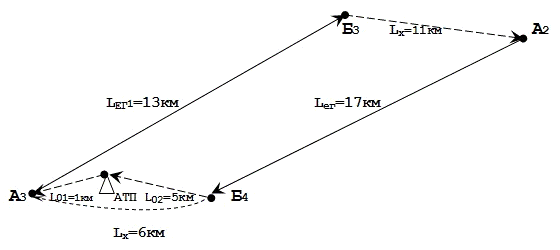

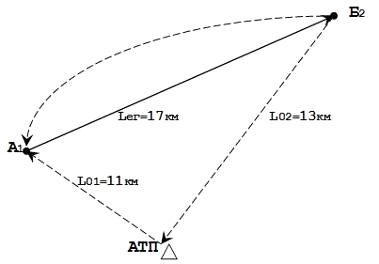

Схема перевозок

Для перевозки грузов используются малотоннажные автомобильные контейнеры АКУ-0,625. Масса брутто- 0,625т. Собственный вес контейнера- 0,25т. Грузоподъёмность- 0,375т. Контейнеры перевозятся на автомобиле ГАЗ-5312 с грузоподъёмным задним бортом. Грузоподъемность автомобиля- 3,8т. За ездку автомобилем перевозится 4 контейнера.

График совместной работы автомобилей и погрузочно-разгрузочных постов разработать для пункта А1.

Таблица 4

1. Введение

Главной задачей автотранспортного предприятия является полное удовлетворение потребностей народного хозяйства и населения в автоперевозках, выполнение автотранспортных перевозок по плану, а также обеспечение сохранности перевозимых грузов

Транспорт, являясь составной частью мирового хозяйства, развивается вместе с ним и отражает изменения, которые происходят в широком производственном процессе. Обеспечивая перемещение грузов, транспорт вносит значительный вклад в развитие внешнеэкономических, научно-технических, культурных, спортивных и других связей.

Основными мероприятиями на транспорте в последние годы и обеспечивающие повышение эффективности общественного производства, ускорение научно-технического прогресса, рост производительности труда, улучшение качества работы явились:

разработка оптимальных схем перевозок, совершенствование технологии и организации перевозок;

1 меры по улучшению использования транспортных средств, снижение простоев под грузовыми и технологическим операциями, более полное использование грузоподъемности, сокращение порожних пробегов;

2 повышение уровня погрузочно-разгрузочных работ, увеличение перевозок в оптимальной таре.

Единство транспортной системы позволяет организовать перемещение грузов от пунктов производства до пункта потребления с участием различных видов транспорта, что способствует снижению затрат общественного труда.

Необходимой частью торговой деятельности любого предприятия является система товароснабжения, которая включает экономические, организационно-правовые отношения между поставщиками и предприятиями - потребителями.

В свою очередь, важнейшим элементом системы товароснабжения является транспортировка товаров.

Значение транспорта для экономики России, занимающей первое место по транспортировке в мире, трудно переоценить, так как он связывает все отрасли экономики воедино, обеспечивает условия для нормального развития производства, содействует развитию межотраслевых и межрегиональных связей.

В торговой деятельности от транспорта во многом зависит не только скорость доставки товара потребителям, но их сохранность, качество, а также затраты по перевозке, которые занимают большой удельный вес в издержке обращения.

Высокая оперативность, надежность и стабильность доставки товаров из пунктов производства в пункты распределения и потребления с минимальными затратами, а также без потерь количества и качества этих товаров является первостепенными условием эффективной коммерческой деятельности.

Развития международной торговли, а также экономического сотрудничества между странами, требует адекватного развития транспорта, и в этой связи он становится важнейшим дополнительным источником валютных поступлений в странах - экспортерах транспортных услуг.

К сожалению, непродуманные осуществления экономических реформ в России нанесло серьезный ущерб транспортной отрасли.

В итоге торговые предприятия лишились транспортного обслуживания и каждое из них стало осуществлять перевозки товаров стихийно, при низком уровне использования транспортных средств, а зачастую и при низком качестве транспортного процесса.

В торговле, как сфере товарного обращения, выполняет большой комплекс различных процессов и операций.

По характеру выполненных в сфере товарного обращения функций процессы и операции, совершаемые в торговле, можно подразделить на два вида;

*производственные или технологические;

*коммерческие (или чисто торговые)

Технологические процессы связаны с движением товара как потребительной стоимости и является продолжением процесса производства в сфере обращения.

Ведущее место в этих процессах занимает транспортировка товаров, так как их продажа не может быть осуществлена без перемещения от одного владельца к другому, как правило, от товаропроизводителя к потребителю.

Транспорт в отличие от других отраслей материального производства не создает продукцию, но путем перемещения сырья, продуктов, материалов, средств производства, рабочей силы и товаров участвует в процессе производства, распределения и потребления, потому без него немыслимо функционирование народного хозяйства в целом, и каждой отдельной отрасли в частности.

Для России, с ее огромной территорией и неодинаковым развитием отдельных регионов, а также с различными природно-климатическими условиями, значение транспорта трудно переоценить. Без него невозможно существование людей в районах Крайнего Севера, так как туда приходится завозить абсолютно все: от гвоздя до сложнейшего оборудования для добычи газа и разведочного бурения.

И только транспорт по точному замечаемо профессоров Миротина Л. Б. и Ташбаева Ы. Э. (28. с. 254) в определенной степени выравнивает эти различия, делая уровень жизни людей несколько приближенных к среднему уровню.

Транспорт кроме того, это средство, освобождающее искусственные и трудовые ресурсы из мест, где они приносят мало пользы, и перемещающие их в места, где их польза может быть реализована в большей степени. Точно также транспорт обеспечивает доступ к ресурсам и позволяет получить эффект, который до этого должен быть реализован.

Таким образом, транспорт освобождает естественные ресурсы от их географической ограниченности, делает их непосредственно доступными.

Экономисты различают два вида разрыва между производством и потребителями: во времени и географический.

Разрыв во времени вытекает из того, что изготовленные сегодня товары могут потребляться только завтра, в следующем месяце или в следующем году. Этот разрыв частично устраняют используя складирование.

Географический разрыв обусловлен тем, что производство и потребление редко находятся в одном месте. Назначение транспорта - заполнить географическую брешь между производством и потреблением, чтобы товары и услуги можно было обменять к взаимной выгоде потребителя и поставщика.

Тем не менее в экономике любого государства транспорт играет очень важную положительную роль.

В торговой ( ныне принято называть коммерческой) деятельности перевозка товаров осуществляется автомобильным, железнодорожным, водным, воздушным и гужевым транспортом.

Автомобильный транспорт используют для перевозки грузов преимущественно на короткие расстояния. Для этих целей служат автомобили, автомобили-тягачи, прицепы и полуприцепы. Для выполнения нетранспортных работ применяют специальный подвижной состав (автокраны и др.)

Различают транспортный подвижной состав по разным критериям. В частности, В.К. Памбухчиянц (33. с 47) выделяет транспорт общего назначения, который включает в себя автомобили и прицепы с универсальными открытыми кузовами и откидывающимися бортами, а также специализированный. Последний включает в себя автомобили и прицепы с кузовами, приспособленными для перевозки специальных грузов, например, молоковозы, машины для перевозки живой рыбы и др.

Большинство авторов, в том числе А.П. Кожелянц (24. с 70) все виды автотранспортных средств делят по грузоподъемности на следующие пять классов; т

Особо малой грузоподъемности до 1;

Малой грузоподъемности 1-3;

Средней грузоподъемности 3-5;

Большой грузоподъемности 5-8;

Особо большой грузоподъемности более 8.

В торговле чаще всего используются автомобили первых трех классов.

В России, с ее огромной территорией находят применение все виды транспорта, однако самым массовым и наиболее применимым в коммерческой деятельности является автомобильный.

Его популярность обусловлена не только высокой маневренностью и универсальностью использования, но и тем, что он хорошо вписывается в рыночную экономику. По мнению Горчикова И.Н. (9. с. 46) на автомобильном транспорте сложилась наиболее здоровая конкуренция, которая выгодна в первую очередь предприятиям и организациям пользующимися услугами транспорта.

Ведущее место автомобильному транспорту отводится практически во всем мире. По данным Болта Г. (5. с. 47) на всех видах транспорта в мире работают более 90 млн. человек, из них более 47 млн. на автомобильном.

На территории экономически развитых капиталистических и развивающихся стран занято свыше 65 млн. человек, из которых 34 млн. человек работает на автомобильном транспорте.

Возрастающие количество подвижных единиц, призванных перемещать грузы население, и постоянные стремление к увеличению скорости движения потребовали обеспечения транспортных средств достаточно мощными установками.

В 1913 году на транспорте находилось только 30% общей установочной мощности всех двигателей, составляющей не более 1 млд. л. с. В 2001 году суммарная мощность двигателей, установленных на подвижных единицах всех видов транспорта, уже составляло около 42 млд л. с. Из 45 млд. л.с. общей мощности всех первичных двигателей во всем мире (38. с. 129).

Для развития транспорта, его подвижного состава, сети путей сообщения, портов, железнодорожных станций и других сооружений, обеспечивающих эффективность использования транспортных средств и удовлетворения потребностей производства и населения, потребовалось отвлечение значительных капитальных вложений.

Тенденция к созданию системы транспортного обеспечения промышленности и торговли будет возрастать, а удельный вес стоимости подвижного состава, путей сообщения, подъемно-транспортных средств и других сооружений, связанных с обеспечением перевозочного процесса, в обще стоимости основных фондов, будет увеличиваться.

Анализируя сегодняшнюю действительность нетрудно убедиться, что действительно, без транспорта вообще, и автомобильного в частности, в настоящее время невозможно представить экономику любого государства, а России особенно.

Рисунок 1.

2. Исследовательский раздел

2.1 Характеристика перевозимого груза

Контейнерная транспортная система предусматривает доставку грузов в контейнерах железнодорожным, автомобильным, водными воздушным транспортом. Отличительная особенность контейнерной транспортной системы (КТС) - комплексный подход к созданию материально-технической базы, параметры и производительность всех элементов которой взаимоувязаны.

Контейнерная транспортная система позволяет: снизить себестоимость грузовых операций; повысить производительность труда; обеспечить условия для комплексной механизации и автоматизации; сократить простои подвижного состава под грузовыми операциями; снизить затраты на внешнюю тару и упаковку грузов; ликвидировать потери и порчу грузов в процессе транспортирования, полностью обеспечивая сохранность перевозимых грузов; повысить пропускную способность погрузочно-разгрузочных фронтов; увеличить степень использования складских помещенийупростить транспортно-экспедиционные, передаточные и другие коммерческие операции; повысить культуру перевозки (груз доставляется по принципу «от двери до двери»); доставлять грузы различными видами транспорта в населенные пункты, удаленные от железных дорог на сотни и тысячи километров.

Грузовым контейнером называется единица транспортного оборудования многократного использования, имеющая конструкцию, которая обеспечивает сохранную перевозку грузов одним или несколькими видами транспорта (без промежуточной выгрузки), оборудованная приспособлением для ускорения погрузки, выгрузки и перегрузки. Грузовой контейнер обладает достаточной прочностью и имеет внутренний объем не менее 1м³. По своему назначению контейнеры подразделяются на универсальные и специализированные.

Универсальные контейнеры предназначены в основном для перевозки тарно-штучных грузов широкой номенклатуры, укрупненных грузовых единиц и мелкоштучных грузов.

Специализированные контейнеры предназначены для транспортирования ограниченной номенклатуры или грузов отдельных видов (рудных концентратов, минеральных удобрений, химических наливных грузов, опасных, скоропортящихся продуктов и др.).

Универсальные и специализированные контейнеры могут принадлежать перевозчику, а также юридическим и физическим лицам на правах собственности или аренды либо находиться в ведении юридических лиц.

В транспортном отношении контейнер является прежде всего особым видом съемного кузова подвижного состава, приспособленного для перевозки укрупненных партий грузов на различных видах транспорта и для автоматизированной погрузки, выгрузки и перегрузки. В то же время контейнер является укрупненной грузовой единицей транспортного оборудования, что позволяет объединить разрозненные грузовые места в одно, более крупное.

Важнейшими параметрами контейнеров являются габаритные размеры (длина - L, ширина - B, высота - H), внутренние размеры (длина - l, ширина - b, высота - h), ширина и высота дверного проема, внутренний объем, а также масса перевозимого груза, которая вместе с тарой контейнера составляет массу брутто .

Кроме стандартного конструктивного исполнения, обязательным является наличие на контейнере соответствующих кодов, надписей табличек и других элементов, удостоверяющих его целевое назначение и подтверждающих безопасное использование.

Контейнерные перевозки - способ транспортирования грузов с использованием грузовых контейнеров, обеспечивающий бесперегрузочную доставку грузов от склада грузоотправителя до склада грузополучателя или непосредственно из сферы производства в сферу потребления.

Контейнерные перевозки позволяют:

освободить грузоотправителя от необходимости упаковки груза в транспортную тару;

автоматизировать грузовые, складские и коммерческие операции и сократить их количество;

повысить производительность труда в 5-6 раз по сравнению с безконтейнерными способами перевозки;

ускорить и удешевить грузовые операции;

в несколько раз сократить простои транспортных средств под грузовыми операциями;

уменьшить потребность в крытых складах на станциях и железно-дорожных путях необщего пользования;

повысить степень сохранности перевозимых грузов, ликвидировать потери и порчу грузов при транспортировании;

- повысить пропускную способность мест погрузки и выгрузки; - увеличить степень использования складских помещений; - упростить транспортно-экспедиционные, передаточные и другие коммерческие операции;

- осуществлять с минимальными затратами времени и труда смешанные перевозки различными видами транспорта;

обеспечить реализацию услуг перевозчика на фирменном уровне по принципу «от двери до двери».

Система доставки грузов от грузоотправителя до грузополучателя в контейнерах различными видами транспорта получила название контейнерной транспортной системы.

Контейнерная транспортная система - это комплекс технических средств, технологических процессов и организационных мер, экономических и правовых нормативов, обеспечивающих эффективную перевозку грузов.

Современный этап развития контейнерных перевозок характеризуется созданием комплексных национальных и межнациональных контейнерных систем. Техническая база контейнерной транспортной системы нашей страны включает парк унифицированных универсальных и специализированных контейнеров, средств их перевозки на различных видах транспорта, сеть контейнерных пунктов и терминалов, оснащенных перегрузочными средствами.

Среди основных типов универсальны контейнеров для перевозки грузов автомобильным транспортом являются малотоннажные контейнеры АУК-0,625- преднозначены для перевозки мелких отправок грузов.

Универсальные контейнеры оборудуются рымами, пазами и фитингами, обеспечивающими их перегрузку кранами с ручными и автоматическими захватами и вилочными погрузчиками

Универсальные контейнеры, как правило, принадлежат автотранспортным предприятиям, а специализированные - грузоотправителям (грузополучателям).

Вес отдельных грузовых мест, предъявляемых к перевозки в контейнерах, не должен превышать 80кг. Для малотоннажных контейнеров грузоподъёмностью 0,625т. Загрузка контейнеров грузом у грузоотправителя и выгрузка груза из контейнеров у грузополучателей осуществляется, как правило, со снятием контейнера с автомобиля.

Снятие груженых и порожних контейнеров с подвижного состава, разгрузка и погрузка грузов в контейнеры, установка груженых или порожних контейнеров на подвижной состав осуществляется грузоотправителями и грузополучателями.

Для перевозки культтоваров и хозтоваров, по заданию, используются малотоннажные автомобильные контейнеры АКУ-0,625.(Масса брутто 0,625т. Собственный вес контейнера 0,25т. Грузоподъёмность контейнера 0,375т.)

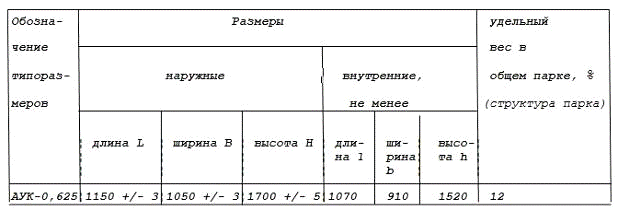

Таблица1.

Рисунок 2. Общий вид контейнера

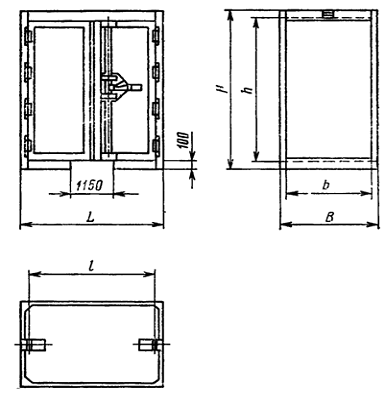

Рисунок 3. габаритных размеров контейнера АУК-0,625 АУК-0,625

Автомобильный универсальный контейнер - 0,625 по степени использования грузоподъёмности подвижного состава, является 2 классом Y=0,8.

В задании указаны среднесуточный объём перевозок по заявкам грузоотправителей и грузополучателей и срок вывозки контейнеров в днях, поэтому рассчитаем общий плановый объём перевозимого груза за рассматриваемый период- режим работы АТП,дн.250.

Определяем плановый объем перевозок грузов в год:

 (2.1)

где Qсут - суммарный суточный объем перевозок грузов, шт.;

ДЭ - дни в эксплуатации (срок вывозки грузов)

2.2 Требования по организации работ грузопунктов

Погрузочно-разгрузочные работы на автомобильном транспорте являются наиболее трудоемкой составной частью транспортного процесса. В связи с этим простой автомобилей под погрузочно-разгрузочными операциями и в ожидании их остаются довольно значительными. Это связано с недостаточно высоким уровнем механизации погрузки-разгрузки грузов на транспорте, с нечеткой координацией действий различных организаций при перегрузке грузов в транспортных узлах и по некоторым другим причинам.

Стационарные и козловые краны считаются основными средствами механизации для контейнеров, тяжеловесных грузов и больших пакетов. Также применяют средства механизации на железнодорожном ходу, на шасси стандартного автомобиля или специальном шасси.

Широко применяются автопогрузчики и средства малой механизации, облегчающие, но не заменяющие ручной труд: роликовые и шарнирные ломы, роликовые конвейеры, домкраты, тележки и лебедки и др.

Для ускорения перегрузочных работ необходимо механизировать процессы погрузки и разгрузки, то есть ликвидировать ручной труд, что не всегда просто при работе с опасными и скоропортящимися грузами из-за малого объема грузового места или партии груза. При логистическом подходе необходимо рассмотреть все возможные варианты по механизации перегрузочных работ для выбора эффективного при сложившихся условиях эксплуатации и данного вида груза и его тары и упаковки. От правильной организации работы грузопунктов зависит безопасность труда при погрузке и разгрузке подвижного состава.

Движение автомобилей на погрузочно-разгрузочных площадка должно быть поточным с минимальным маневрированием перед установкой на место работ. На больших складах движение регулируют дорожными знаками и указателями.

Ширина подъездных путей для одностороннего движения не должна быть менее 3,5 м, а для двустороннего - 6,2 м с соответствующими расширениями на поворотах. Подъездные пути должны содержаться в чистоте а в зимнее время - очищаться ото льда и снега, посыпаться песком.

Особое внимание должно уделяться освещенности погрузочно-разгрузочных площадок. Она должна быть достаточной для работы в темное время суток.

На грузопункте должно быть оборудовано помещение для работы диспетчера (или лица, ответственного за выписку товарно-транспортных документов). В зависимости от характера перевозимого груза помещение - склад располагает информационным обеспечением, которое позволяет обеспечивать достоверный учет наличия материальных ценностей, быстроту приема и выдачи хранимых грузов. Диспечерский пункт должен быть оборудован техническими средствами связи: телефон, радио и телевизионная связь.

При взвешивании грузов при приеме, то грузопункт необходимо обеспечивать весовой платформой для взвешивания автомобиля. На весы автомобиль должен заезжать со скоростью не более 5 км/ч, задняя ось при взвешивании должна находиться не ближе 300 м от края платформы.

3. Расчётно-технологический раздел

3.1 Выбор подвижного состава

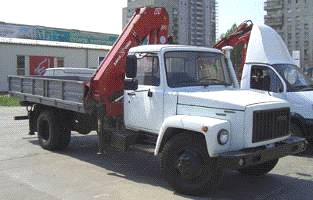

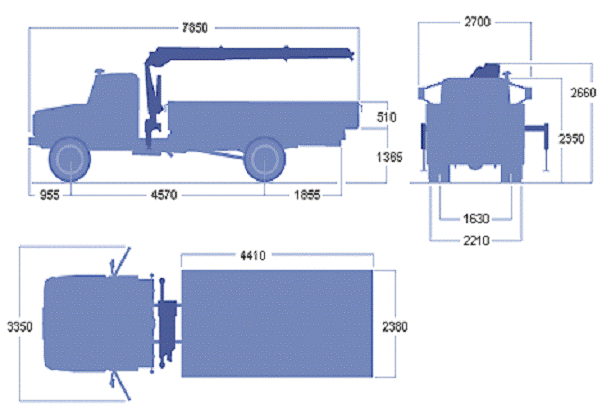

По заданию предложен грузовой подвижной состав, для перевозки контейнеров - автомобиль ГАЗ 53-12 с грузоподъёмным задним бортом.

Грузоподъёмность автомобиля 3,8 т. за ездку на автомобиле перевозится 4 контейнера.

Рисунок 4. Общий вид ГАЗ 5312.

Данный автомобиль выпускался на шасси автомобиля ГАЗ-53А, который выпускался с 1965 года и в настоящее время не выпускается, практически выйдя из состава автотранспортных предприятий. На смену автомобилю ГАЗ-53 пришли новые, современные подвижные составы, превосходящие пережившую временем автотехнику. Хотя и в своё время, надо отдать должное, этот подвижной состав во многом превосходил своих предшественников по производительности, мощности и многим другим параметрам. И так как, технологии выполнения работ не стоят на месте и потребности населения растут, вместе с развитием экономики страны, наряду с этим развивается автопром России и зарубежных стран.

Естественно для своевременного выполнения заданных объёмов перевозок грузов и достижения поставленных задач, автотранспортные предприятия постоянно стараются обновлять свои транспортные единицы на более новый подвижной состав. Позволяющий своевременно и качественно с наименьшими затратами времени и средств (на погрузку-выгрузку, ГСМ, привлечение дополнительной техники и т.д.), выполнить тот или иной вид работ по перевозке и сохранности грузов в заданном объёме качественно и в срок.

Классификация и назначение автомобильного подвижного состава. Подвижным составом автомобильного транспорта называют автомобили, автомобильные поезда, прицепы и полуприцепы.

Подвижной состав служит для выполнения транспортных и нетранспортных работ: перевозки грузов, пассажиров и специального оборудования для производства различных операций.

Подвижной состав автомобильного транспорта очень разнообразен. Его можно классифицировать по назначению и проходимости.

Подвижной состав общего назначения служит для выполнения различных транспортных перевозок, специализированный - только для определенных транспортных перевозок, а специальный - для производства разнообразных нетранспортных работ

Классификация

Грузовой подвижной состав служит для перевозки грузов различных видов. К нему относятся грузовые автомобили, автомобили-тягачи, автопоезда, прицепы и полуприцепы.

Грузовые автомобили могут быть общего назначения, специализированными и специальными.

Грузовые автомобили общего назначения предназначены для перевозки всех видов грузов, кроме жидких (без тары). Они имеют грузовые кузова в виде бортовых платформ.

Специализированные грузовые автомобили служат для перевозки грузов только определенных видов. Они имеют приспособленные для таких перевозок кузова и оборудуются специальными устройствами и приспособлениями для погрузки и разгрузки. К специализированным относятся автомобили-самосвалы, цистерны, фургоны, рефрижераторы, самопогрузчики.

Специальные грузовые автомобили предназначены для выполнения разнообразных нетранспортных работ и операций. Они оборудованы специальными приспособлениями, механизмами, устройствами, изготавливаются на базе шасси грузовых автомобилей и могут иметь специальные кузова. К специальным грузовым автомобилям относятся коммунальные (мусороуборочные, снегоуборочные, поливочные и др.), пожарные, ремонтные мастерские, автокраны, автовышки, автокомпрессоры, автобетономешалки.

Автопоезда позволяют увеличить производительность подвижного состава и снизить себестоимость перевозок. Так, в одинаковых условиях эксплуатации себестоимость перевозок автопоездом на 25... 30 % ниже, а производительность в среднем в 1,5 раза выше, чем у одиночного автомобиля.

Автопоезда состоят из автомобилей-тягачей, прицепов и полуприцепов. Автопоезда подразделяются на прицепные, седельные и роспуски.

Прицепной автопоезд состоит из грузового автомобиля и одного или нескольких прицепов. Седельный автопоезд состоит из седельного автомобиля-тягача и полуприцепа, передняя часть которого закреплена на тягаче.

Автопоезда-роспуски состоят из грузового автомобиля и прицепа-роспуска, оборудованного опорными балками (кониками) для крепления длинномерных грузов (леса, труб, сортового металла и др.).

Прицепной подвижной состав включает в себя прицепы и полуприцепы, которые, как и автомобили, могут быть общего назначения, специализированными и специальными. Кроме того, прицепы могут быть легковыми и грузовыми.

Различие между грузовыми прицепами и полуприцепами состоит в том, что прицепы соединяются с автомобилем-тягачом тягово-сцепным устройством типа крюк - петля или шкворень - петля, а полуприцепы - опорным седельно-сцепным устройством.

Конструкции прицепов и полуприцепов очень разнообразны. Они могут быть одноосными, двухосными и многоосными в зависимости от того, для перевозки каких грузов предназначены. Кроме того, прицепы и полуприцепы также могут быть как с активным приводом, так и без него. При активном приводе прицепы и полуприцепы имеют ведущие колеса, к которым подводятся мощность и момент от двигателя автомобиля-тягача, а без активного привода - не имеют ведущих колес.

Проходимость подвижного состава (способность двигаться по плохим дорогам и вне дорог) различна в зависимости от его типа и назначения.

В основу подразделения подвижного состава по проходимости положена колесная формула, выражающая цифровым индексом общее количество колес автомобиля и количество ведущих колес.

Автомобили ограниченной проходимости предназначены для движения по дорогам с твердым покрытием и сухим грунтовым дорогам. Эти автомобили имеют два моста, один из которых ведущий (передний или задний). Колесная формула автомобилей ограниченной проходимости обозначается индексом 4x2, где первая цифра (4) означает общее число колес, а вторая цифра (2) показывает число ведущих колес. Если ведущие колеса автомобиля двухскатные (сдвоенные), то колесная формула обозначается также индексом 4x2.

Автомобили повышенной проходимости предназначены главным образом для сельской местности. Их можно эксплуатировать как на грунтовых дорогах, так и на дорогах с твердым покрытием. Эти автомобили способны двигаться даже вне дорог и преодолевать при этом заболоченные, глинистые и заснеженные участки, а также водные преграды и крутые подъемы. Автомобили повышенной проходимости имеют несколько ведущих мостов. Их колесные формулы - 4x4, если у автомобиля два моста и оба ведущие, и 6 х 4, если автомобиль имеет три моста, из которых средний и задний являются ведущими.

Автомобили высокой проходимости способны преодолевать рвы, ямы и другие подобные препятствия. Это автомобили со всеми ведущими мостами, число которых три и более. Колесные формулы автомобилей высокой проходимости - 6x6 и 8x8.

Тентованные полуприцепы (тенты)

Тентованные полуприцепы чрезвычайно востребованы как российскими, так и зарубежными транспортными компаниями, логистическими центрами. Тентованные полуприцепы предназначены для перевозки техники, аппаратуры, мебели, товаров народного потребления, упакованных продовольственных товаров, иных грузов, не нуждающихся в особом температурном режиме хранения и транспортировки, но чувствительных к воздействию атмосферных осадков. Удобство погрузки-разгрузки, возможность перевозки крупногабаритных неделимых длинномерных грузов делает Тентованные полуприцепы незаменимой техникой не только транспортной индустрии, но и производственной, строительной отрасли, сельского хозяйства, других отраслей экономики.

Крыша тентованного полуприцепа может быть жесткой, неразборной, либо мягкой, повижной. У ряда моделей крыша собирается в "гармошку", что позволяет производить загрузку не только с трех сторон, но и сверху (пример: погрузка краном крупных деталей, домов и т.д.)

Тентованные полуприцепы могут оборудоваться съемным каркасом, сдвижным верхом, сдвижной шторой, передним бортом-стенкой, задними распашными дверями, гидробортом и др.

Автомобили, автопоезда-фургоны и рефрижераторы

Назначение и основные типы. Автомобили и автопоезда-фургоны предназначены для перевозки грузов, требующих защиты от внешних воздействий.

Особенностью автомобилей и автопоездов-фургонов является то, что они имеют закрытые грузовые кузова, что обеспечивает лучшую сохранность грузов при перевозке и меньшие затраты на тару. Кроме того, повышается использование грузоподъемности подвижного состава при транспортировке легковесных грузов.

Для транспортировки грузов и защиты их от внешних воздействий используются различные типы фургонов: универсальные, узкоспециализированные, изотермические и рефрижераторы.

Универсальные фургоны являются фургонами общего назначения. Они служат для перевозки промышленных и продовольственных товаров в упаковке и без упаковки, которые не требуют специальных устройств и приспособлений для их укладки, закрепления, а также определенных температур при транспортировке.

Узкоспециализированные фургоны предназначены для перевозки промышленных и продовольственных товаров в упаковке и без упаковки, требующих специальных устройств и приспособлений для их укладки и закрепления при транспортировке (мебель, готовое платье, ткани, головные уборы, почта, хлебобулочные изделия и др.). Кроме того, они служат для перевозки различных домашних животных, скота и птицы. Наличие специальных устройств и приспособлений в узкоспециализированных фургонах обеспечивает сохранность перевозимых грузов при наиболее полном использовании полезного объема грузового кузова.

Универсальные и узкоспециализированные фургоны обеспечивают защиту грузов только от воздействия окружающей среды. Однако они имеют наибольшее распространение.

Изотермические фургоны и рефрижераторы предназначены для перевозки скоропортящихся грузов - пищевых продуктов (мясо, колбаса, рыба, молоко, сметана, сыр, масло, творог, овощи, фрукты и др.). Изотермические фургоны обеспечивают сохранение определенного температурного режима внутри грузового помещения за счет применения термоизоляционного кузова, а рефрижераторы - поддержание определенной температуры внутри термоизолированного кузова с помощью различных источников временного и постоянного охлаждения. При этом источники временного охлаждения поддерживают заданную температуру ограниченный срок, а источники постоянного охлаждения, представляющие собой холодильные установки, - в течение длительного времени.

Изотермические фургоны и рефрижераторы обеспечивают по сравнению с железнодорожным транспортом более высокую скорость доставки грузов, лучшие температурные условия, чем в вагонах-ледниках, доставку без дополнительных погрузочно-разгрузочных работ, а также возможность перевозки более мелких партий грузов.

Фургоны устанавливаются на шасси автомобилей, прицепов и полуприцепов. Они могут быть вагонного типа или с отдельной кабиной, многодверные или с дверями, расположенными на заднем, правом или одновременно на заднем и правом бортах. Иногда они оборудуются грузоподъемными бортами. Крыша у фургонов бывает глухой, раздвижной, шарнирно-подъемной. Применение большого числа дверей, их различное расположение, а также подъемная и раздвижная крыши обеспечивают удобство подъезда Фургонов к местам загрузки и выгрузки и выполнение погрузочно-разгрузочных работ.

Фургоны имеют деревянный или металлический каркас с фанерной, стальной, алюминиевой или пластмассовой облицовкой.

Тип и грузоподъемность фургона зависят от вида и величины партии перевозимого груза. Так, для перевозки малых партий груза на небольшие расстояния целесообразно использовать автомобили-фургоны небольшой грузоподъемности. Для дальних перевозок больших партий груза следует применять полуприцепы-фургоны большой грузоподъемности.

Фургоны имеют большое распространение. Они занимают второе место (после самосвалов) среди специализированного подвижного состава нашей страны.

Оборудование рефрижераторов. Автомобили и автопоезда-рефрижераторы оборудованы специальными изотермическими кузовами. Термоизоляция кузова обеспечивается применением термоизоляционных материалов, обладающих малой теплопроводностью и гигроскопичностью, отсутствием запаха, долговечностью, огнестойкостью, пожаробезопасностью и т.д. На отечественных фургонах наибольшее применение получил пенопласт, который негигроскопичен, достаточно прочен, хорошо приклеивается к металлу и остается стабильным по своим свойствам до температуры +60 "С.

Внутреннее охлаждение кузовов-рефрижераторов осуществляется с помощью либо временных, либо постоянных источников холода. Первые поддерживают требуемую температуру внутри кузова ограниченное время, а вторые - постоянно.

Применяемые в рефрижераторах временные источники холода представляют собой устройства, использующие переход определенного вещества (сухой лед, специальные растворы солей, сжиженные газы) из твердого и жидкого состояния в газообразное с поглощением теплоты из окружающей среды и тем самым охлаждающие ее.

Постоянные источники холода поддерживают необходимую температуру внутри кузова рефрижератора без периодического питания извне. Они представляют собой компрессорные холодильные установки, работа которых основана на испарении сжатых компрессором хладагентов (фреонов). Привод холодильной установки осуществляется либо от двигателя автомобиля, либо от специального автономного двигателя. Холодильная установка в рефрижераторах размещается на передней стенке кузова. Холодильно-силовая часть установки размещается вне кузова, а испаритель с вентилятором устанавливаются внутри кузова. При таком размещении частей холодильной установки обеспечивается полное использование внутреннего пространства кузова и лучший обдув воздухом элементов холодильной установки (компрессора, конденсатора) в процессе движения рефрижератора.

Компрессорная холодильная установка может быть использована также для обогрева кузова рефрижератора, что бывает необходимо для перевозки грузов при положительных температурах или для постепенного размораживания грузов после их перевозки в замороженном виде.

Автопоезда для длинномерных грузов предназначены для перевозки леса, труб, сортового металла различных профилей и строительных железобетонных конструкций (плит, панелей, балок, сантехкабин и др.). Такие грузы имеют очень большую длину, которая может достигать 50 м.

Автопоезда для перевозки длинномерных грузов эксплуатируются в различных дорожных и климатических условиях. Поэтому они имеют высокую маневренность и проходимость. Их высокая маневренность обеспечивается применением специальных устройств для управления колесами прицепов и полуприцепов-роспусков. Высокая проходимость достигается за счет использования автомобилей-тягачей, арочных и широкопрофильных шин, прицепов с ведущими мостами и др.

Лес (бревна, хлысты) перевозят автопоездами с лесозаготовительных пунктов на лесопильные и деревообрабатывающие предприятия. Длина перевозимого леса может достигать 20-30 м.

Трубы перевозятся от железнодорожных станций до сварочных баз и от них до места монтажа вдоль трасс газопроводов и нефтепроводов. Для перевозки леса и труб в автопоездах используются одно- или двухосные прицепы-роспуски соответствующей грузоподъемности. Эти прицепы имеют одинаковую конструкцию и отличаются главным образом способом закрепления груза; Так, например, одноосные прицепы-роспуски применяют при перевозке труб длиной 6-12 м, а двухосные - при транспортировке сваренных труб длиной 24-48 м. Диаметры перевозим) труб - 0,5-1,4 м, а толщина стенок - 7-12 мм.

Одноосный прицеп-роспуск для перевозки длинномерных грузов имеет раму с дышлом, на которой установлен поворотный коник со стойками. Поворотный коник состоит" двух частей (подушек), одна из которых неподвижно закреплен, на раме, а другая (поворотная) соединена с ней шкворнем, который обеспечивает ее поворот. На верхней части коника установлена поперечная балка (опора), обеспечивающая правильное размещение груза на конике. Так, для перевозки круглого леса (бревен) опора имеет острые зубья, которые исключают раскатывание бревен. Для перевозки труб опора имеет полукруглые вырезы, в которые укладывается нижний ряд труб.

Стойки коника шарнирно соединены с его поворотной частью и удерживаются в вертикальном положении цепями, которые охватывают стойки с наружной стороны, образуя раскосы.

На цепи укладывается перевозимый груз, который прижимает стойки и способствует их удержанию в закрытом (вертикальном) положении. Дышло прицепа выполняют раздвижным для изменения длины в зависимости от размера перевозимого груза. Оно имеет на своем конце специальную петлю для соединения с крюком автомобиля-тягача.

Колеса прицепа-роспуска могут быть как неуправляемыми, так и управляемыми. Управляемые колеса устанавливают на прицепах-роспусках, предназначенных для перевозки грузов длиной более 20 м.

Прицепы-роспуски могут иметь складывающиеся дышла, что позволяет транспортировать их в порожнем состоянии на самих автомобилях-тягачах. Перевозка порожнего прицепа-роспуска на автомобиле-тягаче позволяет уменьшить длину автопоезда, увеличить среднюю скорость движения, улучшить плавность хода автомобиля-тягача без груза и его маневренность, а также уменьшить износ шин прицепа-роспуска.

Строительные железобетонные конструкции перевозятся авто- поездами с заводов железобетонных изделий на строительные площадки. К этим конструкциям относятся фермы, панели, плиты, балки, сваи, блоки и др. Железобетонные конструкции, имеющие большую массу, и достигают значительной длины. Для перевозки строительных железобетонных конструкций используются полуприцепы: панелевозы, фермовозы, плитовозы, балковозы и caнтехкабиновозы.

Панелевозы служат для перевозки плоских крупногабаритных панелей. Они представляют собой полуприцепы с одноосной или двухосной тележкой. Грузоподъемность их составляет 11-19 т, погрузочная высота - 0,6-0,9 м. Панели перевозятся на панелевозах в вертикальном или близком к нему положении. Длина перевозимых панелей достигает 10 м, ширина - 2,5-3,5 м, толщина 0,3 м, а собственная масса одной панели может быть до 8 т. На большее применение получили ферменные полуприцепы-панелевозы - хребтовые и кассетные.

Хребтовые полуприцепы-панелевозы имеют центрально расположенную ферму трапециевидного поперечного сечения. Панели у них устанавливаются под углом 8-12° к вертикали. Хребтовые полуприцепы-панелевозы имеют малую собственную массу и высокую жесткость конструкции. Они обеспечивают простоту крепления панелей в транспортном положении и в процессе погрузки, а также удобство погрузочно-разгрузочных работ, при которых не требуется подъема панелей на большую высоту. Однако хребтовые полуприцепы-панелевозы не обеспечивают необходимой защиты панелей от механических повреждений и попадания грязи при перевозке.

Кассетные полуприцепы-панелевозы имеют две боковые плоские несущие фермы. Панели у них устанавливаются вертикально внутри кассеты. Они обеспечивают лучшую, чем хребтовые, защиту панелей от механических воздействий и грязи при транспортировке, а также способствуют повышению эффективности их использования, так как форма кассеты (грузовой формы) позволяет перевозить широкую номенклатуру железобетонных изделий. Однако кассетные полуприцепы-панелевозы имеют повышенную металлоемкость конструкции и, следовательно, большую собственную массу, более сложное крепление панелей в кассете, а также худшую приспособленность к погрузочно-разгрузочным работам.

С целью повышения маневренности полуприцепы-панелевозы оборудуются специальными устройствами для управления их колесами. Для сохранения перевозимых грузов металлические части их ферм, соприкасающиеся с панелями, покрываются резиновыми или деревянными прокладками.

Фермовозы предназначены для перевозки ферм большой длины. Они представляют собой низкорамные кассетные полуприцепы с поворотными тележками. Их грузоподъемность составляет 14-23 т. Фермы на полуприцепах-фермовозах перевозятся в вертикальном положении. Длина перевозимых ферм - 18-30 м, а собственная масса одной фермы может достигать 17 т.

Плитовозы служат для перевозки плит перекрытий различной длины. Они могут также перевозить почти все строительные железобетонные изделия, номенклатура которых весьма разнообразна, кроме стенных панелей, ферм и объемных элементов.

Плитовозы представляют собой высокорамные полуприцепы с одноосными или двухосными тележками. Они имеют раздвижную раму, длина которой может быть увеличена до 4 м, не имеют бортов и оборудованы откидными стойками. Их грузоподъемность составляет 12-22 т, погрузочная высота - 1,6-1,8 м. Плиты на полуприцепах-плитовозах перевозятся в горизонтальном положении. Длина перевозимых плит достигает 12 м, а ширина - 3 м.

Сантехкабиновозы предназначены для перевозки железобетонных и асбестоцементных санитарно-технических кабин. Они могут перевозить и объемные элементы жилых зданий и сооружений (шахты лифтов, железобетонные колодцы, блоки и др.). Сантехкабиновозы можно использовать также для транспортировки плит, колонн, балок, ригелей и других изделий, которые по своим размерам и общей массе не превышают размера грузовой платформы и грузоподъемности сантехкабиновоза. Это способствует повышению эффективности их использования в эксплуатации. Сантехкабиновозы представляют собой низкорамные кассетные одно- и двухосные полуприцепы, их грузоподъемность составляет 8-12 т, погрузочная высота - 0,8-1 м. Санитарно-технические кабины на полуприцепах сантехкабиновоза транспортируются в вертикальном положении.

Автопоезда-тяжеловозы служат для перевозки неделимых крупногабаритных, негабаритных и тяжеловесных грузов. К этим грузам относятся трансформаторы, атомные реакторы, различные строительные и дорожные землеройные машины, вагоны, машины и оборудование промышленных объектов, узлы и агрегаты современных прессов, корпусов судов, блоков обжиговых печей, неделимые строительные блоки и конструкции. Масса таких грузов составляет от 30-50 до 200 т и более, а их габаритные размеры достигают 40-50 м по длине, 5-7 м по ширине и 4-6 м по высоте.

Неделимые крупногабаритные и тяжеловесные грузы перевозятся с заводов-изготовителей к местам строительства или монтажа промышленного оборудования. При транспортировке таких грузов используются прицепы и полуприцепы-тяжеловозы.

По грузоподъемности прицепы-тяжеловозы подразделяются на три группы: грузоподъемностью до 30 т, от 30 до 100 т и свыше 100 т. Полуприцепы-тяжеловозы обычно имеют грузоподъемность до 60 т.

Первая группа прицепов-тяжеловозов по своим габаритам и весовым параметрам незначительно отличается от обычных прицепов и не требует специальных автомобилей-тягачей. Вторая группа прицепов-тяжеловозов характеризуется увеличенными габаритами, повышенными полной массой и осевыми нагрузками, увеличенным числом осей и колес. Третья группа прицепов-тяжеловозов отличается особо большой грузоподъемностью и служит для перевозки сверхтяжелых грузов. Для второй и третьей групп требуется один или несколько специальных автомобилей-тягачей.

Прицепы и полуприцепы-тяжеловозы обычно имеют безбортовую грузовую платформу, которая при необходимости может быть дополнительно оборудована бортами. На сверхтяжелых прицепах применяют платформы, регулируемые по высоте, подъем и опускание которых, производится при помощи гидравлических подъемных механизмов, вмонтированных в платформы. Это облегчает погрузку и выгрузку тяжелых крупногабаритных грузов и обеспечивает необ ходимую проходимость при их транспортировке. Часто прицепы-тяжеловозы выпускаются с подкатными (отделяемыми) тележками, что позволяет при необходимости превращать их в полуприцепы-тяжеловозы. Особенностью конструкций прицепов и полуприцепов-тяжеловозов является взаимное расположение рамы и колес.

Рама может быть расположена над колесами или между передними и задними колесами. Первые отличаются простотой конструкции и меньшей длиной, но они имеют большую погрузочную высоту и ухудшают устойчивость из-за повышенного расположения центра тяжести, что осложняет погрузочно-разгрузочные работы. Вторые имеют небольшую погрузочную высоту; и улучшенную устойчивость. Однако у них увеличенная длина, что ухудшает их маневренность.

Рамы у прицепов и полуприцепов-тяжеловозов могут быть прямыми, ступенчатыми, разъемными, регулируемыми по длине и ширине. Тележки их по конструкции более сложны, чем у обычных прицепов и полуприцепов. В зависимости от грузоподъемности тележки могут иметь одну, две или несколько осей. Они мoгyт быть поворотными и неповоротными, а также иметь управляемые колеса. Число колес каждой тележки - 4 или 8. Общее число осей прицепов и полуприцепов-тяжеловозов составляет от 2 до 12, а общее число колес - от 8 до 96.

Одно- и двухосные тележки могут выполняться подкатными. В качестве основного поворотного устройства для одно- и двухосных поворотных тележек применяется поворотный круг, конструктивно представляющий собой увеличенный радиально-упорный шариковый подшипник, через шарики которого передаются все усилия от тележки на раму.

Многоосные тележки могут быть поворотными, неповоротными и иметь управляемые оси и колеса. В этом случае система управления поворотом тележек, осей и колес более сложная, чем обычных прицепов и полуприцепов.

Прицепы и полуприцепы-тяжеловозы оборудуются специальными устройствами (лебедки, вороты, домкраты, шпили, откидные трапы), которые обеспечивают выполнение погрузочно-разгрузочных работ. Автомобили-самопогрузчики и контейнеровозы Автомобили-самопогрузчики обеспечивают перевозку и механизацию погрузки и выгрузки различных штучных или затаренных сыпучих грузов. Они оборудованы специальными устройствами и механизмами, привод которых осуществляется от двигателя автомобиля.

По типу погрузочно-разгрузочного оборудования автомобили-самопогрузчики бывают со стреловыми кранами, с качающимися порталами, грузоподъемными бортами, наклоняющейся рамой и со съемными кузовами.

Автомобили-самопогрузчики со стреловыми кранами служат для перевозки универсальных автомобильных контейнеров. Они могут грузить и разгружать тарные грузы, как на своей платформе, так и на платформах рядом расположенных автотранспортных средств.

Они представляют собой бортовые автомобили, оборудованные гидравлическими кранами, которые складываются в транспортном положении. Конструкции кранов и их гидравлических приводов аналогичны и отличаются только размерами узлов. Краны - поворотные, консольного типа, устанавливаются на раме автомобиля между кабиной и грузовым кузовом. Грузоподъемность кранов составляет 0,5-1,5 т. Время погрузки или разгрузки одного контейнера не превышает 1-1,5 мин.

Автомобили-самопогрузчики с качающимися порталами предназначены для перевозки универсальных контейнеров массой 2,5 т. Погрузка и выгрузка контейнеров производится при помощи порталов, которыми оборудуются бортовые автомобили и автомобили-фургоны.

Портал шарнирно соединен с полом кузова автомобиля и имеет гидравлический привод. При погрузке контейнер закрепляется в верхней части портала, который, наклоняясь вперед к кабине автомобиля, опускает его на пол кузова. Выгрузка контейнера производится в обратном порядке. При помощи гидравлического привода осуществляется не только подъем и опускание портала с грузом, но и фиксация его в любом промежуточном положении.

Качающиеся порталы более просты по конструкции, чем стреловые краны, и имеют меньшую собственную массу. Они обеспечивают ускорение процесса погрузочно-разгрузочных работ. Так время погрузки или разгрузки одного универсального контейнера не превышает 3 мин. Однако качающиеся порталы выполняют погрузку и выгрузку контейнеров только со стороны заднего борта кузова и не обеспечивают их размещение в любом месте кузова.

Автомобили-самопогрузчики со съемными кузовами предназначены для перевозки промышленных, строительных, сельскохозяйственных грузов с механизированными снятием и установкой загруженных кузовов.

Съемные кузова легко и быстро отделяются от шасси автомобилей и устанавливаются на опоры или поверхность дороги для выполнения погрузочно-разгрузочных работ и временного хранения грузов.

Съемными кузовами могут быть бортовые платформы, самосвальные кузова, фургоны и цистерны, которые часто оборудуются специальными опорными стойками, регулируемыми по высоте. Съемные кузова закрепляются на шасси автомобилей при помощи поворотных фиксирующих устройств (замков).

Автомобили со съемными кузовами часто бывают оборудованы качающейся рамой-порталом, имеющей гидравлический привод. Для перевозки съемных кузовов-контейнеров используются автомобили-самопогрузчики с наклоняющейся рамой, которая имеет гидравлические подъемные механизмы.

Применение автомобилей-самопогрузчиков со съемными кузовами существенно сокращает время их простоя под погрузкой и разгрузкой, значительно снижает себестоимость перевозок и сокращает потребное количество автомобилей для перевозки грузов. Кроме того, автомобили со съемными кузовами обеспечивают транспортировку грузов практически без порожних пробегов.

Автомобили-самопогрузчики с грузовыми бортами обеспечивают погрузку и разгрузку штучных или затаренных грузов массой одного места от 100 до 1000 кг.

Грузоподъемными бортами обычно оборудуются бортовые автомобили и автомобили-фургоны, грузоподъемность которых более 2,5 т. Грузоподъемным является задний борт кузова. Привод этого борта обеспечивает его горизонтальное положение при подъеме от уровня земли до уровня пола кузова и наоборот - при опускании. В транспортном положении грузовой борт закрыт. В тех случаях, когда кузов автомобиля не имеет бортов, грузоподъемный борт выполняется в виде съемной горизонтальной площадки, размеры которой несколько меньше борта кузова автомобиля. Привод грузоподъемного борта может быть механическим, гидравлическим и комбинированным. Перемещение грузоподъемного борта происходит по вертикальным направляющим стойкам или при помощи шарнирного параллелограмма. Грузоподъемность борта составляет 0,5-1 т, погрузочная высота - 1,2-1,4 м, время подъема и опускания груза - 15-20 с. Применение автомобилей-самопогрузчиков с грузоподъемными бортами значительно повышает их производительность и снижает себестоимость перевозок за счет резкого сокращения потерь времени на простои при погрузке и выгрузке. При этом создаются условия для лучшей сохранности перевозимых грузов.

Полуприцепы-контейнеровозы служат для перевозки универсальных автомобильных, железнодорожных и большегрузных контейнеров. Они используются в основном при доставке грузов предприятиям и организациям с железнодорожных станций, морских портов и аэропортов в местном и международном сообщениях.

Полуприцепы-контейнеровозы выполняются одноосными или с одной двухосной тележкой. Они могут иметь ровную или ступенчатую грузовую платформу (с пониженной средней частью). При ступенчатой платформе снижается центр тяжести груженого полуприцепа-контейнеровоза и повышается его устойчивость.

Для перевозки большегрузных контейнеров полуприцепы-контейнеровозы имеют специальные поворотные устройства (замки) для фиксации контейнеров на грузовой платформе. Они могут быть оборудованы гидравлическими погрузочно-разгрузочными устройствами.

Выпускаемые в нашей стране полуприцепы-контейнеровозы имеют грузоподъемность 5-27 т, а их погрузочная высота составляет 0,65-1,5 м.

Применение прицепов-контейнеровозов при транспортировке грузов экономически очень выгодно, так как значительно снижаются простои при погрузочно-разгрузочных работах

Таблица 2. Классификация подвижного состава.

Для сравнения используем две автомашины для перевозки контейнеров, что бы выбрать, сравнивая по техническим характеристикам и свойствам наиболее рациональный подвижной состав для выполнения данных видов работ.

Для перевозки контейнеров по заявке, определим подвижной состав. Как было предложено в задании, используем специальный подвижной состав для перевозки малотоннажных автомобильных контейнеров.

Из таблицы 1 можно определить подвижной состав, подходящий для перевозки контейнеров: По назначению; общего назначения и специальный.

Для расчётов используем автомобили-самопогрузчики.

Автомобили ГАЗ-3307 бортовой с удлиненной базой и гидроманипулятором AmcoVeba 807 Т/3S предназначен для погрузки и разгрузки различных грузов, а так же их транспортировки.

Крано-манипуляторная установка AmcoVeba, вылет стрелы которой позволяет загружать грузы по всей длине бортовой платформы.

Рисунок 5. Общий вид ГАЗ-3307 с АКМ.

Рисунок 6. Габаритные размеры а/м ГАЗ-3307

Таблица 3. Технические характеристики

Технические характеристики крано-манипуляторной установки AmcoVeba 807 Т/3S:

Таблица 4.

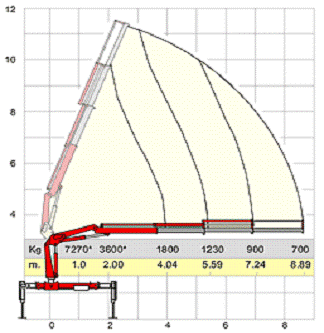

Рисунок 7. График г/п. AmcoVeba 807 Т/3S

Рисунок 8. Расположение контейнеров в кузове автомобиля.

Рисунок 9. Общий вид КАМАЗ 4308 с краном-манипулятором PALFINGER

Таблица 5.

Таблица 6. Весовые параметры и нагрузки, а/м

Таблица 7. Технические характеристики КМУ

Рисунок 10. Габаритные размеры КАМАЗ 4308 с краном-манипулятором PALFINGER

контейнеры АУК-0,625: 8 контейнеров общей массой - 5000 кг

Рисунок 11. Расположение контейнеров в кузове автомобиля.

Выбор пригодности грузового автомобильного средства производится на основания расчета часовой производительности.

Часовая производительность

 (3.1)

где qH - номинальная вместимость, контейнеров, автотранспортного средства, шт.;

ус - коэффициент статистического использования грузоподъемности-0,8;

β - коэффициент использования пробега;

VT -техническая скорость, км/ч;

lег - пробег с грузом, км;

tпр - время погрузки-разгрузки, ч.

Коэффициент статистического использования грузоподъемности принимается в зависимости от класса груза - груз второго класса (ус=0,8).

Техническая скорость принимается согласно рекомендациям при работе в городе - 25 км/ч.

Время погрузки-разгрузки принимается согласно нормам 3,7мин. На один контейнер

tп-р газ=(3.7+3,7)*6шт=44,4мин=0,74ч

tп-р камаз=(3.7+3,7)*8шт=59,2мин=0,97ч

Коэффициент использования пробега принимаем условно 0,5 для маятникового маршрута.

Пробег с грузом условно принимаем 15 км для маятникового маршрута.

Так как у КамАЗ 4308 производительность больше, то выбираем данный автомобиль для дальнейших расчетов.

3.2 Механизация погрузочно-разгрузочных работ при перевозке грузов

.2.1 Выбор погрузочно-разгрузочных машин

Так как для перевозки контейнеров выбран Автомобиль-самопогрузчик КАМАЗ 4308 с краном-манипулятором PALFINGER. Выбор погрузочно-разгрузочной техники не требуется.

Автомобили-самопогрузчики не требуют дополнительной техники на погрузку-выгрузку, поэтому и превосходят в данных операциях остальной подвижной состав для грузовых перевозок.

Целесообразность применения автомобилей-самопогрузчиков на автомобильном транспорте установлена наличием значительного количества погрузочно-разгрузочных пунктов с небольшим или неустойчивым объемом работ (в системе торговли, коммунальном хозяйстве и т. п.), почти полным отсутствием каких-либо погрузочно-разгрузочных машин и устройств в этих пунктах.

Удобство погрузки и разгрузки в значительной мере зависит от конструкции кузова автомобиля и характеризует, в какой степени в его конструкции учтена возможность осуществления погрузки и разгрузки с минимальной затратой труда и времени. для оценки удобства погрузки и разгрузки учитываются максимальная высота подъема груза, возможность производства погрузочно-разгрузочных работ с одной, двух или трех сторон кузова, размер и обзорность площади обслуживания, расположение пульта управления и т. п.

3.2.2 Расчёт потребного числа погрузочно-разгрузочных машин

.2.2.1 Определяем время на погрузку (разгрузку) 1 контейнера

 (3.2)

где tп(р) - время погрузки (разгрузки) автомобиля,2 мин;

γс - статический коэффициент использования грузоподъемности автомобиля=0,8

qн - номинальная грузоподъемность автомобиля, 8шт.

для поста А1,А2,А3

.2.2.2 Определяем пропускную способность поста

 (3,3)

для поста А1,А2,А3

.2.2.3 Число постов погрузки (разгрузки)

 (3.4)

QСУТ- суточный объём груза, который необходимо погрузить(разгрузить) в одном из грузопунктов, шт.

TН- время работы машины погрузки (разгрузки) в сутки, ч =в наряде 8часов.

nн- коэффициент неравномерности подачи автомобилей под погрузку (разгрузку) =1.2

для поста А1 :

для поста А2, ;

для поста А3 .

3.3 Выбор первоначального пункта погрузки на кольцевом маршруте

Рисунок 12 - Схема перевозок по кольцевому маршруту А3Б3-Б3А2-А2Б4-Б4А3.

Выбор первоначального пункта погрузки. L01+L02-LХ min (3.5)

Для пункта А3 L01+L02-LХ=5+1-6=0 (км)

Для пункта А2 L01+L02-LХ=14+13-11=16 (км)

В первом случае алгебраическая сумма- минимальная, следственно первым пунктом погрузки на данном кольцевом маршруте будет пункт А3 и маршрут будет следующим; А3Б3-Б3А2-А2Б4-Б4А3.

3.4 Определение основных технико-эксплуатационных показателей по маршрутам перевозки

.4.1 Методика расчёта технико-эксплуатационных показателей

1) Маятниковый маршрут А1Б1-Б1А1=Zпл=44конт.пл.

Рисунок 13 - Схема перевозок по маятниковому маршруту А1Б1-Б1А1.

) Маятниковый маршрут А1Б2-Б2А1=Zпл=20конт.пл.

Рисунок 14 - Схема перевозок по маятниковому маршруту А1Б2-Б2А1.

3) Кольцевой маршрут А3Б3-Б3А2-А2Б4-Б4А3=Zпл=40конт.пл.

Рисунок 15 - Схема перевозок по кольцевому маршруту А3Б3-Б3А2-А2Б4-Б4А3.

.4.1.1 Время, затрачиваемое автомобилем на оборот:

, (3.6)

где lм - длина маршрута, путь, проходимый автомобилем за оборот, т.е. от первоначального пункта погрузки до этого же пункта, км;

vт - среднетехническая скорость автомобиля, 25км/ч;

n - число груженых ездок за оборот (на простом маятниковом маршруте n = 1);

tп-р - суммарный простой под погрузкой и разгрузкой за ездку, 3,7 мин.на 1шт. конт.

) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

3.4.1.2 Количество возможных оборотов автомобиля за сутки по маршруту:

, (3,7)

где Тн - время в наряде, ч

l01 - первый нулевой пробег от АТП до первого пункта погрузки, км;

l02 - второй нулевой пробег от последнего пункта разгрузки до АТП, км;

lх - последняя холостая ездка на маршруте, расстояние между первым пунктом погрузки и последним пунктом разгрузки, которое автомобиль на последнем обороте не выполняет, а возвращается в гараж, км.

1) А1Б1-Б1А1, округляем до целых значений=4;

) А1Б2-Б2А1,округляем до целых значений=4;

) А3Б3-Б3А2-А2Б4-Б4А3, округляем до целых=2.

3.4.1.3 Суточная производительность автомобиля, шт. конт.,

 (3.8)

где nк - количество контейнеров перевозимых за ездку на автомобиле.

n - число груженых ездок автомобиля за оборот; n=1

1) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

3.4.1.4 Суточная производительность автомобиля в тоннах

WQСУТ=nк*Zоб*qк*(YК1+YК2+….+YКn)+Wксут*Gк (3.9)

Wксут -суточная производительность автомобиля в контейнерах,

qк - грузоподъёмность контейнера АКУ-0,625=0,375Т.,

(YК1+YК2+….+YКn)- коэффициент использования грузоподъёмности контейнера по маршрутам перевозки,

Gк - собственный вес контейнера АКУ-0,625=0,25т.

1) А1Б1-Б1А1, WQСУТ=8к*4об*0,375к*1К1+32ксут*0,250к=20т.

) А1Б2-Б2А1, WQСУТ=8к*4об*0,375к*1к1+32ксут*0,250к=20т.

) А3Б3-Б3А2-А2Б4-Б4А3, WQСУТ =

= 8к*2об*0,375к*(1К1+1К2)+32ксут*0,250к=20т.

.4.1.5 Суточный пробег автомобиля по маршруту

 (3.10)

) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

3.4.1.6 Груженый пробег автомобиля по маршруту за сутки

 (3.11)

) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

3.4.1.7 Фактическое время в наряде

 (3.12)

) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

3.4.1.8 Коэффициент использования пробега

 (3.13)

) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

3.4.1.9 Определяем эксплуатационную скорость автомобиля

 (3,14)

) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

3.4.1.10 Эксплуатационное количество автомобилей по маршруту

, (3.15)

где Qпл - плановое число тонн, которое необходимо перевезти по маршруту

1) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

3.4.1.11 Определяем количество автомобиле-часов в наряде на маршруте за сутки

 (3.16)

) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

3.4.1.12 Определяем автомобиле-дни в эксплуатации по маршруту

 (3.17)

) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

3.4.1.13 Определяем общий пробег автомобилей по маршруту за расчётный период

 (3.19)

1) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

3.4.1.14 Определяем груженный пробег автомобилей по маршруту за расчётный период

 (3.20)

) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

.4.1.15 Объём перевозок в тоннах за рассматриваемый период

 (3.21)

) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

.4.1.16 Суточная производительность автомобиля в т.км

WPСУТ=nк*Zоб*qк*(YК1+YК2+….+YКn)+Wксут*Gк *(YК1+YК2+….+YКn) (3.22)

1)       А1Б1-Б1А1,

WPСУТ=8к*4об*0,375к*(0,8к*15ег)+32ксут*0,250к *15К=264 т.км.

) А1Б2-Б2А1, WPСУТ =

= 8к*4об*0,375к*(0,8к*17ег)+32ксут*0,250к*17К=136 т.км.

) А3Б3-Б3А2-А2Б4-Б4А3

WPСУТ=8к*2об*0,375к*(0,8к*13ег1+0,8к*17ег2)+32ксут*0,25к*(13ег1+17ег2)=240 т.км.

3.4.1.17 Определяем грузооборот, т.км

 (3.23)

) А1Б1-Б1А1,

) А1Б2-Б2А1,

) А3Б3-Б3А2-А2Б4-Б4А3,

3.5 Производственная программа по эксплуатации

3.5.1 Определяем эксплуатационное число автомобилей по всем трем маршрутам

 (3.24)

.5.2 Определяем списочное число автомобилей по маршрутам

 (3.25)

где αв - суточный коэффициент выпуска автомобилей

3.5.3 Определяем автомобиле-дни в хозяйстве

 (3.26)

где Дк - календарный период времени, за который определяются технико-эксплуатационные показатели (250 дней, год).

.5.4 Определяем автомобиле-дни в эксплуатации

 (3.27)

а-д

.5.5 Определяем коэффициент использования парка (выпуска)

 (3.28)

3.5.6 Определяем автомобиле-часы в наряде по всем маршрутам за сутки

 (3.29)

а-ч

3.5.7 Определяем среднее фактическое время в наряде

 (3.30)

.5.8 Определяем общий пробег автомобилей по всем маршрутам

 (3,31)

3.5.9 Определяем груженый пробег автомобилей по всем маршрутам

 (3,32)

км

3.5.10 Определяем коэффициент использования пробега с учетом всех маршрутов

 (3,33)

3.5.11 Определяем среднесуточный пробег автомобиля

 (3,34)

3.5.12.Определяем объём перевозки грузов по всем трем маршрутам

 (3,35)

3.5.13 Определяем грузооборот по всем маршрутам

 (3,36)

Итоговые расчеты

Технико-эксплуатационные показатели

Таблица 8.

4. Организационный раздел

По договору перевозки груза перевозчик обязуется доставить вверенный ему отправителем груз в пункт назначения и выдать его уполномоченному на получение груза лицу (получателю), а отправитель обязуется уплатить за перевозку груза установленную плату.

Заключение договора перевозки груза подтверждается составлением и выдачей отправителю груза транспортной накладной.

В договорах перевозки перевозчику и грузоотправителю рекомендуется определять условия перевозки. Так, перевозчик должен обеспечить своевременную подачу подвижного состава под погрузку, сохранность груза (если перевозка осуществляется без экспедитора), своевременную доставку груза. Грузоотправитель, со своей стороны, должен содержать подъездные пути к пунктам погрузки в исправном состоянии, а также производить предварительную подготовку груза и товарно-транспортных документов к перевозке. В договорах необходимо предусматривать также размер платы за перевозку и порядок расчетов между перевозчиком и грузоотправителем.

Если перевозки осуществляются в постоянном режиме, то договор заключается долгосрочный (как правило, но год, а затем он может быть пролонгирован, т.е. продлен на более длительный срок).

Объемы перевозок, направления перевозки и расстояния, указанные в договоре, являются основой для оперативно-суточного планирования работы подвижного состава.

контейнерный транспортный перевозка груз

4.1 Оперативно-суточное планирование и управление перевозками грузов

Работа по оперативно-суточному планированию, управлению перевозками грузов и контролю за работой подвижного состава возлагается на службу эксплуатации автотранспортного предприятия (или другое структурное подразделение, ее заменяющее).

Оперативно-суточное планирование и контроль за перевозками включает в себя прием и систематизацию заявок от заказчиков транспорта, разработку сменно-суточных планов перевозок, организацию и проведение выпуска подвижного состава на линию и прием его при возвращении с линии, осуществление руководства и контроль за работой подвижного с става на линии, организацию оперативного учета и анализа работы подвижного состава.

Во много облегчить эту работу позволяет использование компьютерной техники с набором специальных программ.

В своей деятельности служба эксплуатации постоянно взаимодействует с другими службами автопредприятия. Плановый отдел рассчитывает плановые показатели работы предприятия и принимает участие в составлении планов перевозок, бухгалтерия на основании принятых в отделе эксплуатации товарно-транспортных документов рассчитывает заработную плату водителям и выставляет клиентуре счета для оплаты транспортных услуг. Кадровая служба осуществляет прием на работу водителей, а служба безопасности проводит профилактическую работу по обеспечению безопасности перевозочного процесса. Наиболее важное место при оперативном планировании и выпуске автомобилей на линию занимает взаимодействие с технической службой автопредприятия, основная задача которой - обеспечение технической готовности подвижного состава к выполнению перевозок.

.2 Документация, применяемая при организации перевозки грузов

В процессе организации перевозок, при планировании, управлении и учёте перевозок грузов автомобильным транспортом применяется различная автотранспортная документация (заявка на перевозку грузов, разнарядка подвижного состава, путевые листы, товарно-транспортные накладные, счёт за автотранспортные услуги, свединия по выпуску подвижного состава и т.д.).

При перевозки грузов применяются путевые листы по форме №4-с (сдельная) и №4-п (повремённая).

Путевой лист и товарно-транспортная накладная оформляются в соответствии с * Инструкцией о порядке расчётов за перевозки автомобильным транспортом*.

Перевозка грузов товарного характера должна оформляться товарно- транспортной накладной (как правило в 4х экземплярах). Она является основным перевозочным документом, по которому производится списание груза грузоотправителем и оприходывание его грузополучателем.

Перевозка груза нетоварного характера должна оформляться актом замера или актом взвешивания.

Использование автомобиля с оплатой по повремённому тарифу должно оформляться записями в путевом листе с указаниями пробега и времени нахождения автомобиля в распоряжении заказчика.

Важная роль в обеспечении учёта выполнений транспортной работы отводится путевым листам. В зависимости от поставленных задач применяются компьютерные программы по обработке путевых листов с различными выходными данными по итогам работы. Это даёт возможность получать оперативную отчётность и проводить анализ деятельности предприятия.

Товарно-транспортная накладная (ТТН).

Состоит из двух разделов.

товарного, определяющего взаимоотношения грузоотправителя и грузополучателя и служащего для списания товарно-материальных ценностей у грузоотправителей и оприходования их у грузополучателей.

транспортного, определяющие взаимоотношения грузоотправителей заказчиков автотранспорта с организациями-владельцами автотранспорта, выполнившими перевозку грузов, и служащими для учёта транспортной работы и расчетов грузоотправителей или грузополучателей организациями-владельцами автотранспорта за оказанные им услуги по перевозки грузов.

ТТН в 4-х экземплярах.

первый остаётся у грузоотправителей для списания ТМЦ, второй, третий и четвёртый экземпляры. заверяемые подписями и печатями (штампами) грузоотправителя и подписью водителя, вручаются водителю.

второй, сдаётся водителем грузополучателю и предначается для оприходования ТМЦ у получателя груза, третий и четвёртый экземпляры, заверяемые подписями и печатями грузополучателя, сдаются организации-владельцу автотранспорта.

третий экземпляр, служащий основанием для расчётов, транспортная организация прилагает к счёту за перевозку и высылает плательщику-заказчику.

четвёртый прилагается к путевому листу и служит основанием для учёта транспортной работы и начисления заработной платы водителю.

Заполнение товарно-транспортной накладной осуществляется по определённым правилам. Следует отметить, что по действовавшей ранее форме ТТН, такие правила были утверждены совместной инструкцией Минфина СССР, Минавтотранса РСФСР и Госбанка СССР 1983г. С правила заполнения ТТН по новой форме можно ознакомиться - лит. В. И. Савин, *Перевозки грузов автомобильным транспортом* 2002г. Ст.208-302.

Путевой лист.

Путевой лист грузового автомобиля является основным документом первичного учёта, определяющим товарно-транспортной накладной при перевозки товарных грузов показатели для учёта работы подвижного состава и водителя, а также для начисления заработной платы водителю и осуществления расчётов за перевозку грузов.

С правилами заполнения можно ознакомиться - лит. В. И. Савин, *Перевозки грузов автомобильным транспортом* 2002г. Ст.303-311.

Таблица 9. Информационные патоки при оперативном планировании перевозок и выпуске автомобилей на линию.

.3 Организация труда водителей

Нормальная продолжительность рабочего времени водителей должна составлять 40 часов в неделю, т.е. для работающих по пятидневной рабочей неделе с двумя выходными днями продолжительность смены (Тсм) не должна превышать 8 часов, а для работающих по шестидневной рабочей неделе с одним выходным днем - 7 часов.

Но организация труда водителей затруднена тем, что при работе на линии не всегда можно уложиться не только в рабочий день нормальной продолжительности, но и в общую продолжительность рабочего времени в неделю. В таких случаях разрешается устанавливать суммированный учет рабочего времени (как правило, за месяц).

Суммированный учет рабочего времени вводится работодателем с учетом мнения представительного органа работников.

В состав рабочего времени (смены) водителя включается:

. Время непосредственного выполнения транспортной работы на линии:

время простоя в пунктах погрузки-разгрузки, - время кратковременного отдыха от управления автомобилем в пути (после первых трех часов непрерывного управления автомобилем - 15 мин, в дальнейшем через каждые 2 часа - по 15 минут),

возможное время простоев не по вине водителя,

время проведения работ по устранению возникших технических неисправностей.

. Время для выполнения работ перед выездом на линию и после возвращения автомобиля с линии (tп-з):

подготовительно-заключительное время, включающее и время проведения медицинского осмотра водителя.

Состав и продолжительность tп-з устанавливается работодателем с учетом мнения представительного органа работников организации. Закрепляется в коллективном договоре или соответственно в трудовом договоре (контракте).

Определение планового фонда рабочего времени на месяц

 (3.37)

где Дк - календарные дни месяца,

Дсубб, воскр - субботние и воскресные дни,

Дп - праздничные дни,

Тсм - предпраздничные дни, которые сокращаются на 1 час работы

Для расчётов возьмём сентябрь месяц 2010года.

Определяем фактически месячный фонд рабочего времени водителя

 (3.38)

где nсм - число смен водителя за месяц,

tп-з - подготовительно-заключительное время, 0,38 час

Тнсм - время в наряде автомобиля за смену, 8 час.

Определяем число смен водителя за месяц

 (3.39)

 принимаем 21 смена

Тогда

Определяем переработку водителя

 (3.40)

Что допустимо по Трудовому Кодексу.

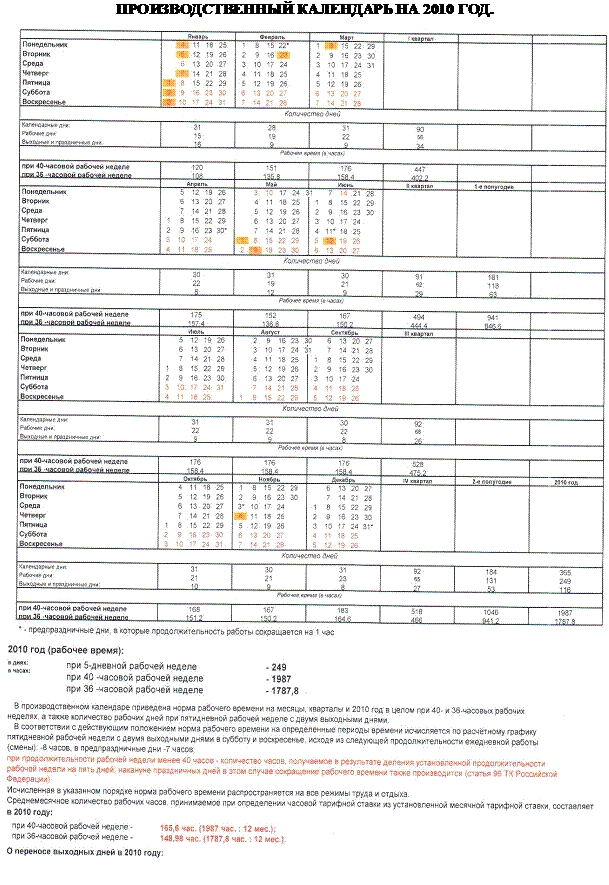

Для составления графиков работы водителей можно воспользоваться производственным календарём

Таблица 10.

Бригадный метод работы водителей хорошо зарекомендовал себя на автотранспортных предприятиях. Для выполнения грузоперевозок по заявке создадим бригаду водителей из 7-ми человек. Для перевозки по заявке используем 6 единиц автотранспорта, мы используем бригаду из 7-ти человек: 6-ть человек основных водителей и один человек для подмены на время отпусков и болезни основных водителей.

Режим работы водителей можно представить следующим образом:

Таблица 11

Таблица 12

Таблица 13.

Таблица 14.

Таблица 15.

Таблица 16.

Заключение

Курсовая работа выполнена с целью закрепления пройденного материала. Понятие и ознакомление с организацией грузовых перевозок и управлением на автотранспортных предприятиях.

При выполнении данного курсового проекта я приобрёл навыки организации грузовых перевозок, умение применять справочную литературу для проведения нужных расчётов и заполнение необходимой документации для перевозки грузов автомобильным транспортом.

В соответствии с заданием в курсовом проекте были решены следующие задачи:

-Выбор подвижного состава и потребное количество автомобилей для выполнения задания по заявке- АЭ=6ЕД.

определили объём перевозок Q=26000тонн.

определили грузооборот P=159200тонн/км.

определили целесообразность использования автомобилей-самопогрузчиков и превосходство контейнерных перевозок.

организовали контейнерные перевозки, по заявке.

провели оперативно суточное планирование перевозок контейнеров.

определили документацию, применяемую при организации перевозок грузов.

организовали труд водителей.

Список используемых источников

1.   С.Л. Голованенко, О.М. Жарова. Справочник инженера-экономиста автомобильного транспорта. -М.: Транспорт, 1984.

2.   Федеральный закон от 30 декабря 2001 г. N 197-ФЗ "Трудовой кодекс Российской Федерации"

3.   Изд. Н. НОВГОРОД,2003год, методические указания к выполнению курсового проекта по "Грузовые перевозки".

4.   Краткий автомобильный справочник НИИАТ: - М.: Транспорт; 1995 г. - 714с.

5.   Батищев И.И. Организация и механизация погрузочно-разгрузочных работ на автомобильном транспорте. М., Транспорт, 1988

6.   Вельможин А.В., Гудков В.А, Миротин Л.Б., Куликов А.В. Грузовые автомобильные перевозки. М., Горячая линия - Телеком, 2006

7.   Краткий автомобильный справочник. М. Транспорт, 1994.

8.   Падня В.А. Погрузочно-разгрузочные машины (справочник). М., Транспорт, 1981.

9.   Сарафанова Е.В., Евсеева А.А., КОпцев Б.Л. Грузовые автомобильные перевозки (учебное пособие), ИЦ «Март». М., Ростов - на - Дону, 2006

10. Информация по Средствам интернета.

11. Перевозки грузов автомобильным транспортом, В.И. Савин, Дело и сервис, 2002 год.
