Тепловой расчёт котла БКЗ-420-140НГМ

Министерство образования Республики Беларусь

Белорусский национальный технический университет

Энергетический факультет

Кафедра "Тепловые электрические станции"

Курсовой проект

по дисциплине "Котельные установки и парогенераторы"

Тема: Тепловой расчёт котла БКЗ-420-140НГМ

Исполнитель: студент 4 курса группы 106418

Куленок Евгений Васильевич

Руководитель проекта: доцент, к.т.н.

Жихар Георгий Иосифович

Минск 2011

Белорусский национальный технический университет

Кафедра "Тепловые электрические станции"

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту

по дисциплине "Котельные установки и парогенераторы"

Тема:"Тепловой расчёт котла БКЗ-420-140НГМ"

Исполнитель: Куленок Е.В., студент 4 курса группы 106418

Руководитель: Жихар Г.И., профессор, д.т.н.

Минск 2011

Содержание

1. Краткое описание котельного агрегата БКЗ-420-140ГМ

. Тепловой расчёт котла

.1 Исходные данные

.2 Расчётные характеристики газообразного топлива

.3 Объёмы воздуха и продуктов сгорания газообразного топлива

.4 Коэффициент избытка воздуха

. Расчёт объёмов и энтальпий продуктов сгорания

.1 Расчёт объёмов продуктов сгорания

.2 Расчёт энтальпий продуктов сгорания

4. Тепловой баланс котла

5. Тепловой расчет топочной камеры

6. Расчёт пароперегревателя

. Расчёт воздухоподогревателя

. Регенеративный воздухоподогреватель (горячая часть)

. Исходные данные для аэродинамического расчёта

. Расчет невязки теплового баланса парогенератора

. Общие сопротивления по участкам газового тракта

. Общее сопротивление по участкам воздушного тракта

Литература

котельный агрегат пароперегреватель сопротивление

Введение

При поверочном расчёте по принятой конструкции и размерам и компоновочным решениям котельного агрегата для заданных нагрузки и вида топлива определяют температуру сред (пара, воды, газов, воздуха) на границе между поверхностями нагрева, коэффициент полезного действия, расход топлива, расход сред.

Данный тип расчёта производят для оценки показателей экономичности и надёжности агрегата при работе на заданном топливе, выявления необходимых реконструктивных мероприятий, выбора вспомогательного оборудования и получения данных для других разновидностей расчёта котла (гидравлического, аэродинамического, на прочность и т. д.).

1. Краткое описание БКЗ-420-140ГМ

Компоновка поверхностей нагрева котлоагрегата БКЗ-420/140 НГМ выполнена по П-образной сомкнутой схеме. Топка представляет собой первый восходящий газоход. Вверху топки расположена II ступень пароперегревателя - ширмы, во втором (опускном) газоходе расположены конвективный пароперегреватель (III, IV и I ступени) и водяной экономайзер (I и II ступени). Подогрев воздуха осуществляется в вынесенных регенеративных воздухоподогревателях. Топка и конвективная шахта имеют общую газоплотную стенку, которая является экраном топки.

Для очистки радиационных поверхностей и части конвективных поверхностей пароперегревателя на котле БКЗ-420 установлены стационарные обдувочные приборы. Топочная камера оборудована обдувочными аппаратами типа ОПР - 5, для очистки конвективной части пароперегревателя установлены обдувочные аппараты типа ОГ. Предусмотрена виброочистка ширм. Очистка конвективных поверхностей нагрева, размещённых в опускном газоходе, производится с помощью дробеструйной установки.

При работе котла БКЗ-420-140 на мазуте для очистки поверхностей нагрева , расположенных в конвективной шахте, применяется устройство очистки металлической дробью.

Для очистки поверхностей нагрева регенеративного вращающегося воздухоподогревателя применяются обдувочные аппараты типа ОП и устройства для промывки горячей водой.

Котельный агрегат может быть оборудован дутьевым вентилятором. Регулирование производительности вентилятора осуществляется осевым направляющим аппаратом и переключением скорости электродвигателя.

Котлоагрегат оборудован дымососом. Регулирование производительности дымососа осуществляется направляющим аппаратом осевого типа. Для поддержания номинальной температуры перегретого пара при работе на мазуте на котле предусмотрена рециркуляция дымовых газов, отбираемых за водяным экономайзером, в нижнюю часть топки с помощью двух вентиляторов горячего дутья, используемых в качестве дымососов рециркуляции типа ВГДН-15.

2. Тепловой расчёт котла

.1 Исходные данные

Паропроизводительность котла D = 420 т/ч

Давление пара в барабане р_б = 160 ата

Давление пара на выходе р_вых = 140 ата

Температура питательной воды t_пв =230°С

Энтальпия питательной воды i_пв = 998,1 кДж/кг

Температура насыщения t_кип = 346 °С

Энтальпия насыщенного пара i_нп = 2594 кДж/кг

Температура перегретого пара t_пп = 560 °С

Энтальпия перегретого пара i_пп =3491,1 кДж/кг

Температура холодного воздуха t_хв = 30 °С

Температура уходящих газов t_ух = 120 °С

Температура воды, впрыскиваемой в пароохладитель t_впр = 346 °С

Энтальпия впрыскиваемой воды в пароохладитель i_впр = 391,5 кДж/кг

Температура воздуха на входе в котлоагрегат t_в' = 30 °С

2.2 Расчётные характеристики газообразного топлива

Состав газа по объёму:

CH₄	С₂Н₆	С₃Н₈	С₄Н₁₀	С₅Н₁₂	N₂	С0₂
97.1	0.3	0.1	0.0	0.0	2.4	0.1

Теплота сгорания низшая сухого газа Q_сн = 35040 кДж/м³

Плотность при 0⁰ и 760 мм.рт.ст. r^c_г
тл = 0.733 кг/м³

2.3 Объёмы воздуха и продуктов сгорания газообразного топлива при α = 1,0 и 760 мм.рт.ст.

V⁰ = 9,32 м³/м³

V_RO₂ = 0,98 м³/м³

V⁰_N₂= 7,38 м³/м³

V⁰_H₂_O = 2,11 м³/м³

V⁰_г = 10,47 м³/м³

.4 Коэффициент избытка воздуха

По табл. 1.14 [4] принимаем коэффициент избытка воздуха в топке α_т = 1,03

Коэффициент избытка воздуха в ПП α_кп = 1,06

Коэффициент избытка воздуха в экономайзере 1-ой ступени α_эк1 = 1,08

Коэффициент избытка воздуха в экономайзере 2-ой ступени α_эк2 = 1,10

Коэффициент избытка воздуха в воздухоподогревателе α_вп = 1,30

3. Расчёт объёмов и энтальпий продуктов сгорания

.1 Расчёт объёмов продуктов сгорания

Таблица 1

Объемы продуктов сгорания, объемные доли трехатомных газов

Газоход	; ; ; ;
	Рассчитываемая величина

Топка	1,03	1,03	0,2796	2,115	10,75	0,0911	0,196	0,2871
ПП	1,06	1,045	0,4194	2,117	10,89	0,0899	0,194	0,2839
ВЭК I ст.	1,08	1,07	0,6524	2,121	11,1224	0,0881	0,190	0,2781
ВЭК II ст.	1,10	1,09	0,8388	2,123	11,31	0,0866	0,187	0,2736
РВП	1,30	1,20	1,864	2,14	12,334	0,0795	0,171	0,2505

3.2 Расчёт энтальпий продуктов сгорания

Таблица 2

t,°С	I^o_г, ккал/кг	I^о_в, ккал/кг	I_г = I^o_г+(α-1) I^о_в, ккал/кг
			α¢¢_тп = =1.03		a¢¢_пп = =1.06		a¢¢_вэк1= =1.08		a¢¢_вэк2= =1.10		a¢¢_рвп= =1.30
			I_г	∆I	I_г	∆I	I_г	∆I	I_г	∆I	I_г	∆I
2300	9751	7947	9989	-	-	-	-	-	-	-	-	-
2200	9280	7566	9507	520	-	-	-	-	-	-	-	-
2100	8808	7193	9024	519	-	-	-	-	-	-	-	-
2000	8338	6821	8543	513	-	-	-	-	-	-	-	-
1900	7874	6448	8067	514	-	-	-	-	-	-	-	-
1800	7407	6075	7589	507	-	-	-	-	-	-	-	-
1700	6948	5712	7119	504	-	-	-	-	-	-	-	-
1600	6491	5348	6651	501	-	-	-	-	-	-	-	-
1500	6037	4985	6187	494	-	-	-	-	-	-	-	-
1400	5590	4622	5729	496	-	-	-	-	-	-	-	-
1300	5140	4258	5268	488	5396	-	-	-	-	-	-	-
1200	4699	3904	4816	475	4933	488	-	-	-	-	-	-
1100	4269	3550	4376	472	4482	480	-	-	-	-	-	-
1000	3842	-	-	4034	477	-	-	-	-	-	-
900	3417	2851	-	-	3588	469	-	-	-	-	-	-
800	2998	2516	-	-	3149	448	3199	-	3250	-	-	-
700	2588	2180	-	-	-	440	2764	478	2806	503	-	-
600	2191	1847	-	-	-	-	2339	465	2376	489	-	-
500	1804	1523	-	-	-	-	1926	451	1956	476	-	-
400	1425	1206	-	-	-	-	1522	424	1546	467	1787	-
300	1055	896	-	-	-	-	-	-	1145	455	1324	448
200	695	593	-	-	-	-	-	-	-	-	873	436
100	345	294	-	-	-	-	-	-	-	-	433	448

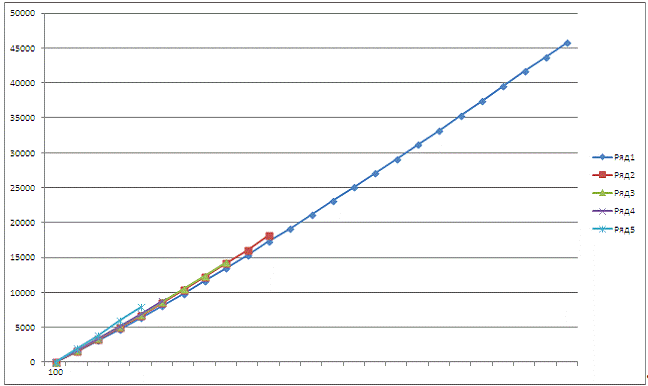

I-t диаграмма

4. Тепловой баланс котла

Таблица 3

№ п.п.	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Располагаемая теплота	кДж/кг
2	Температура воздуха на входе в КА	°СТехническое описание к/а30
3	Потери теплоты от уходящих газов	%
4	Коэффициент избытка воздуха в уходящих газах	Вт/м²∙ºСРасчёт1,3
5	Энтальпия теоретического объема холодного воздуха	кДж/кгТаблица379,9

6 Потери теплоты от химического недожога %Табл. 4.6, [4]q₃+q₄ = 0,1


7	Потери теплоты от механического недожога	%
8	Температура уходящих газов	t_ух	^оС	Техническое описание к/а	120
9	Энтальпия уходящих газов	I_ух	кДж/кг	(3.3), с.73, [4]	2228
10	Потери теплоты в окружающую среду через ограждающую конструкцию	%Табл 3.3, [4]0,2
11	КПД котлоагрегата	%
12	Коэффициент сохранения теплоты	j
13	Энтальпия перегретого пара	i_пп	кДж/кг	Таблица	3491,1
14	Энтальпия питательной воды	i_пв	кДж/кг	Таблица	998,1
15	Теплота полезно используемая в котлоагрегате	Q_ка	кДж/кг	(3.14), с.77, [4]	1047,08∙10⁶
16	Полный расход топлива	В	м³/ч
17	Расчетный расход топлива	В_р	м³/ч

5. Тепловой расчет топочной камеры

Таблица 4

№ п.п.	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Полная поверхность стен топки	F_ст	м²	Техническое описание к/а	864,7
2	Объем топочной камеры	V_т	м³	Техническое описание к/а	1427
3	Лучевоспринимающая поверхность камеры	Н_п	м²	Техническое описание к/а	840,4
4	Расстояние от середины шлаковой воронки до оси горелок	h_г	м	По чертежу	5,15
5	Расстояние от середины шлаковой воронки до середины выходного окна топки	Н_т	м	По чертежу	17,855
6	Относительный уровень расположения горелок	Х_г		Х_г= h_r/H_Т	5,15/17,855 = 0,289
7	Коэффициент избытка воздуха в топке	a_т		Принято	1,03
8	Температура горячего воздуха	t_гв	⁰С	Принято	235
9	Энтальпия горячего воздуха	I⁰_гв	кДж/м³	Таблица энтальпий	3587
10	Энтальпия присасываемого воздуха	I⁰_прс	кДж/м³	Таблица энтальпий	118
11	Тепло, вносимое воздухом в топку	Q_в	кДж/м³	(a_т-Da-Da_пл)I⁰_гв+ +(Da_т+Da_пл)I⁰_прс ; Da_пл=0	(1,03-0,03-0)∙3587+(0,03+0)∙118 = 3590
12	Полезное тепло, выделяемое в топке	Q_т	кДж/м³	35040∙ (100-0,1-0)/100 + 3590 = 38595
13	Теоретическая температура горения	t_a	°C	I-t - диаграмма	2015
14	Вспомогательный коэффициент	М		K_l∙M₀∙(1-0,4∙x_г³√r_v)	0,8713∙0,4(1-0,4∙³√1,27) = 0,304
15	Параметр М₀	М₀		Табл. 4.10, [4]	0,4
16	Параметр забалластировки топочных газов	r_v		V_г^н(1+r)/(V^н₀_N₂+V^н₀_RO₂)	11,05(1+0)/(7,6+1,02) = 1,28
17	Коэффициент рециркуляции	r		Без рециркуляции	0
18	Коэффициент усреднения	m		Табл. 4.13 [4]	0,1
19	Эффективная толщина излучающего слоя в топке	s	м	3,6V_т/ F_ст	3,6∙1427/864,7 = 5,94
20	Номинальный коэффициент поглощения трехатомными продуктами сгорания	k⁰_г	1/(м∙ МПа)	Рис. 4.6, [4]	10
21	Коэффициент поглощения трехатомными продуктами сгорания	k_г	1/(м∙ МПа)	k⁰_г∙r_п	10∙0,268 = 2,68
22	Соотношение содержаний углерода и водорода в рабочей массе топлива	С^р/Н^р		0,12S(m/n)C_mH_n	0,12(93,8/4+2/3+0,8∙3/8+0,3∙0,4+0,1∙5/12) = 2,95
23	Коэффициент ослабления лучей сажистыми частицами	К_c	1/(м∙ МПа)	(1,2/(1+a²_т))∙(1,6T″_т/1000-0,5)∙C^р/Н^р	(1,2/(1+(1,03)²))∙(1,6∙1250/1000-0,5)∙2,95 = 2,58
24	Температура газов на выходе из топки, принятая	T″_т	°C	1250
25	Давление в топке	Р	МПа	Для котлов с наддувом	0,105
26	Произведение	р_пs	МПа∙м
27	Коэффициент поглощения	k	1/(м∙ МПа)	k = k_г+ mk_c	2,68+0,1∙2,58 = 2,938
28	Критерий Бугера	Bu		kps	2,938∙0,178 = 0,522
29	Эффективное значение критерия Бугера			1,6∙ln((1,4Bu²+Bu+2)/(1,4Bu²-Bu+2))	0,713
30	Угловой коэффициент экрана	x		Рис. 4.4, [4]	1
31	Условный коэффициент загрязнения поверхности	x		Табл. 4.9, [4]	0,65
32	Коэффициент тепловой эффективности экранов	ψ		Ψ = x∙x	0,65
33	Средний коэффициент тепловой эффективности экранов	ψ_ср		0,6
34	Средняя суммарная теплоемкость продуктов сгорания	Vc_ср
28	Энтальпия газов на выходе из топки	I²_т	кДж/кг	I-t - диаграмма	36960
29	Коэффициент сохранения теплоты	φ		φ = 1 - q₅/(η_ка+ q₅)	1-0,2/(94,9+0,2) = 0,9978
30	Температура газов на выходе из топки, расчётная	T″_т	°C		1271 Т.к. (1271-1250) = 21<100, то расчёт выполнен верно
31	Теплота, переданная излучением в топке		кДж/кг
32	Теплонапряжение топочного объема	q_V
33	Тепловое напряжение сечений топки	q_F
34	Фактическая лучевоспринимающая поверхность нагрева экранов топки	H_л	м²	H_л=F_ст∙χ	864,7∙0,975 = 843
35	Среднее тепловое напряжение поверхности нагрева топочных экранов	q_л	q_л = B_рQ_л/H_л8,492∙12061/843 = 121,5
36	Тепловое напряжение участка (зоны) топки	q_л.з.	q_л.з. = q_л∙У_в121,5∙1 = 121,5

6. Расчёт пароперегревателя

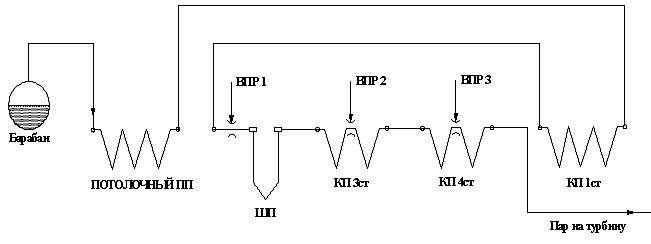

-ый регулятор перегрева

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник Определения	Расчет
1	Температура пара до впрыска	t'	°C	Принимаем	431
2	Энтальпия пара до впрыска	I'	кДж/кг	I-t - диаграмма	3095,2
3	Температура пара после впрыска	t''	°C	Принимаем	406
4	Энтальпия пара до впрыска	I''	кДж/кг	I-t - диаграмма	3000,9
5	Количество впрыскиваемого конденсата	D_впр.1	т/ч

2-ая ступень пароперегревателя (ширмы)

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник Определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	32/22
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	60/38
3	Число рядов по глубине	Z₂	штук	Техническое описание к/а	20
4	Число лент по ширме	n	штук	Техническое описание к/а	22
5	Поверхность нагрева по плоскости (Н_полн = 276 м²)	Н_пл	м²	Техническое описание к/а	195
6	Сечение для прохода газов	F_г	м²	Техническое описание к/а	69
7	Лучевоспринимающая поверхность нагрева		м²	Техническое описание к/а	73
8	Расчётная поверхность нагрева	Н_р	м²
9	Температура газов на входе	t'_г	°C	Из расчёта топки	1271
10	Энтальпия газов на входе	I'_г	кДж/кг	Из расчёта топки	21764
11	Температура газов на выходе	t''_г	°C	Из расчёта топки	1205
12	Энтальпия газов на выходе	I''_г	кДж/кг	Из расчёта топки	20843
13	Тепловосприятие ширмами излучения из топки	кДж/кг
14	Тепловосприятие ширм по балансу	Q_б	кДж/кг
15	Температура пара на входе	t'	°C	Принимаем	406
16	Энтальпия пара на входе	I'	кДж/кг	По ТД таблицам	3000,9
17	Прирост энтальпии пара в ширмах	∆I	кДж/кг
18	Энтальпия пара на выходе	I''	кДж/кг
19	Температура пара на выходе	t''	°C	По ТД таблицам	450,3
20	Средняя температура газов	t_г	°C
21	Средняя скорость газов		м/с
22	Коэффициент теплоотдачи конвекцией	a_к
23	Средняя температура пара	t	^оС
24	Средний удельный объём пара	υ_ср	м³/кг	По ТД таблицам	0,01768
25	Средняя скорость пара		м/с
26	Коэффициент теплоотдачи от стенки к пару	a₂	Вт/(м²∙К)
27	Коэффициент загрязнения	ε		По рекомендации	0
28	Температура загрязнённой поверхности	t_з	°C
29	Эффективная толщина излучающего слоя	s	м
30	Оптическая толщина излучающего слоя	kps
31	Степень черноты	а
32	Коэффициент теплоотдачи излучения		Вт/(м²∙К)	По номограмме 19
33	Коэффициент омывания	x		По рекомендации	0,95
34	Коэффициент теплопередачи	k	Вт/(м²∙К)
35	Температурный напор	Dt	^оС
36	Тепловосприятие ширм по уравнению теплообмена	Q_т	кДж/кг
37	Теоретический напор в дополнительной поверхности в области ширм	Dt_доп	^оС
38	Тепловосприятие дополнительной поверхности в области ширм	кДж/кг
39	t_з	°C
40	Оптическая толщина излучающего слоя	kps
41	Коэффициент теплоотдачи излучения		Вт/(м²∙К)
42	Тепловосприятие газового объёма под ширмами	кДж/кг
43	Суммарное тепловосприятие дополнительных поверхностей в ширмах		кДж/кг

Фестон

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник Определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	50/38
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	210/210
3	Число труб по ходу газов	Z₂	штук	Техническое описание к/а	3
4	Число труб в один ряд	n₁	штук	Техническое описание к/а	6
5	Поверхность нагрева по плоскости	Н	м²	Техническое описание к/а	83
6	Лучевоспринимающая поверхность нагрева		м²	Техническое описание к/а	13
7	Расчётная поверхность нагрева	Н_р	м²
8	Сечение для прохода газов	F_г	м²	Техническое описание к/а	26
9	Температура газов на входе	t'_г	°C	Из расчёта топки	1205
10	Энтальпия газов на входе	I'_г	кДж/кг	Из расчёта топки	20845
11	Температура газов на выходе	t''_г	°C	Из расчёта топки	1150
12	Энтальпия газов на выходе	I''_г	кДж/кг	Из расчёта топки	19456
	Средняя температура газов	t_г	°C
13	Тепловосприятие фестона по балансу	Q_б	кДж/кг
14	Средняя скорость газов		м/с
15	Коэффициент теплоотдачи конвекцией	a_к	Вт/(м²∙К)
16	Оптическая толщина излучающего слоя	kps
17	Степень черноты	а
18	Коэффициент загрязнения	ε		По рекомендации	0,002
19	Температура поверхности загрязнения	t_з	°C
20	Коэффициент теплоотдачи излучения		Вт/(м²∙К)	По номограммам 19,
21	Коэффициент теплопередачи	k	Вт/(м²∙К)
22	Тепловосприятие ширм по уравнению теплообмена	Q_т	кДж/кг

Поворотная камера

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник Определения	Расчет
1	Лучевоспринимающая поверхность нагрева	Н	м²	Техническое описание к/а	97,1
2	Температура газов на входе	t'_г	°C	Из расчёта топки	1150
3	Энтальпия газов на входе	I'_г	кДж/кг	Из расчёта топки	19456
4	Температура газов на выходе	t''_г	°C	Из расчёта топки	1125
5	Энтальпия газов на выходе	I''_г	кДж/кг	Из расчёта топки	19045
6	Средняя температура газов	t_г	°C
7	Тепловосприятие ступени по балансу	Q_б	кДж/кг
8	Оптическая толщина излучающего слоя	kps
9	Степень черноты	а
10	Коэффициент загрязнения	ε		По рекомендации [1]	0,002
11	Температура поверхности загрязнения	t_з	°C
12	Коэффициент теплоотдачи излучения		Вт/(м²∙К)	По номограммам 19,
14	Средняя скорость газов		м/с
15	Коэффициент теплоотдачи конвекцией	a_к	Вт/(м²∙К)
16	Тепловосприятие поворотной камеры	Q_т	кДж/кг
17	Тепловосприятие ширм по уравнению теплообмена		кДж/кг

Обвязывающий змеевик 3-ей ступени подогревателя

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник Определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	38/30
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	104/80
3	Поверхность нагрева	Н	м²	Техническое описание к/а	49
4	Сечение для прохода газов	F_г	м²	Техническое описание к/а	25,2
5	Температура газов на входе	t'_г	°C	Из предыдущих расчётов	1125
6	Энтальпия газов на входе	I'_г	кДж/кг	Из предыдущих расчётов	19045
7	Температура пара на входе	t'	°C	Исходные данные	355
8	Энтальпия пара на входе	i'	кДж/кг	По ТД таблицам	2742
9	Температура газов на выходе	t''_г	°C		1096
10	Энтальпия газов на выходе	I''_г	кДж/кг		18743
11	Тепловосприятие змеевика по балансу	Q_б	кДж/кг
12	Энтальпия пара на выходе	i''	кДж/кг
13	Температура пара на выходе	t''	°C	Задано	360,5
14	Средняя температура газов	t_г	°C
15	Средняя температура пара	t	°C
16	Средний температурный напор	∆t	°C
17	Коэффициент теплопередачи	k	k = k3	476,1
18	Тепловосприятие по уравнению теплообмена	Q_т	кДж/кг

Крайние пакеты 3-ей ступени пароперегревателя

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	32/23
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	104/54,5
3	Число рядов по ходу газов	Z₂	штук	Техническое описание к/а	12
4	Число труб в 2-х рядах	2∙n₁	штук	Техническое описание к/а	127
5	Поверхность нагрева	Н	м²	Техническое описание к/а	216
6	Сечение для прохода газов (весь газоход)	F_г	м²	Техническое описание к/а	27
7	Сечение для прохода пара	f_п	м²	Техническое описание к/а	0,145
8
9	Температура газов на входе	t'_г	°C	Из предыдущих расчётов	1096
10	Энтальпия газов на входе	I'_г	кДж/кг	Из предыдущих расчётов	18743
11	Температура пара на входе	t'	°C	Из предыдущих расчётов	442
12	Энтальпия пара на входе	i'	кДж/кг	Из предыдущих расчётов	3142
13	Температура пара на выходе	t''	°C	Из предыдущих расчётов	488
14	Энтальпия пара на выходе	i''	кДж/кг	Из предыдущих расчётов	3283
15	Тепловосприятие ступени по балансу	Q_б	кДж/кг
16	Температура газов на выходе	t''_г	°C	Из предыдущих расчётов	896
17	Энтальпия газов на выходе	I''_г	кДж/кг	Из предыдущих расчётов	16363
18	Средняя температура газов	t’	°C
19	Средняя температура пара	t	°C
20	Средний удельный объём пара	υ_ср	м³/кг	По ТД таблицам	0,02003
21	Средняя скорость газов		м/с
22	Коэффициент теплоотдачи конвекцией	a_к	Вт/(м²∙К)
23	Коэффициент загрязнения	ε		По рекомендации	0,002
24	Средняя скорость пара		м/с
25	Коэффициент теплоотдачи от стенки к пару	a₂	Вт/(м²∙К)
26	Температура поверхности загрязнения	t_з	°C
27	Эффективная толщина излучающего слоя	s	м
28	Оптическая толщина излучающего слоя	kps
29	Коэффициент теплопередачи	k	Вт/(м²∙К)
30	Температурный напор на входе газов	Dt'	°C
31	Температурный напор на выходе газов	Dt''	°C
32	Средний температурный напор	∆t	°C
33	Тепловосприятие ступени по уравнению теплопередачи	Q_т	кДж/кг
34	Теоретический напор в дополнительной поверхности	Dt_доп	°C
35	Тепловосприятие дополнительной поверхности		кДж/кг

-ой регулятор перегрева

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Температура пара до впрыска	t'	°C		488
2	Энтальпия пара до впрыска	i'	кДж/кг	Задано	3283
3	Температура пара после впрыска	t''	°C	Принимаем	477
4	Энтальпия пара до впрыска	i''	кДж/кг	I-t - диаграмма	3231
5	Количество впрыскиваемого конденсата	D_впр.1	т/ч

Средние пакеты 3-ей ступени пароперегревателя

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	32/23
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	104/54,5
3	Число рядов по ходу газов	Z₂	штук	Техническое описание к/а	12
4	Число труб в 2-х рядах	2∙n₁	штук	Техническое описание к/а	124
5	Поверхность нагрева	Н	м²	Техническое описание к/а	223
6	Сечение для прохода газов	F_г	м²	Техническое описание к/а	27
7	Сечение для прохода пара	f_п	м²	Техническое описание к/а	0,154
9	Температура газов на входе	t'_г	°C	Из предыдущих расчётов	1096
10	Энтальпия газов на входе	I'_г	кДж/кг	Из предыдущих расчётов	19045
11	Температура пара на входе	t'	°C	Из предыдущих расчётов	477
12	Энтальпия пара на входе	i'	кДж/кг	Из предыдущих расчётов	3256
13	Температура пара на выходе	t''	°C	Из предыдущих расчётов	526
14	Энтальпия пара на выходе	i''	кДж/кг	Из предыдущих расчётов	3392
15	Тепловосприятие ступени по балансу	Q_б	°C
16	Энтальпия газов на выходе	I''_г	кДж/кг
17	Температура газов на выходе	°C	По ТД таблицам	914
18	Средняя температура пара	t	°C
19	Средняя температура газов	t_г	°C
20	Средний удельный объём пара	υ_ср	м³/кг	По ТД таблицам	0,02216
21	Средняя скорость газов		м/с
22	Коэффициент теплопередачи	k	Вт/(м²∙К)	k = k₃	476,1
23	Температурный напор на входе газов	Dt'	°C
24	Температурный напор на выходе газов	Dt'	°C
25	Тепловосприятие по уравнению теплопередачи	Q_т	кДж/кг
26	Полный напор в дополнительной поверхности	Dt'_доп	°C
27	Тепловосприятие дополнительной поверхности	Q_доп	кДж/кг

Обвязывающий змеевик 3-ей ступени пароперегревателя

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	38/29
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	104/70
3	Число рядов по ходу газов	Z₂	штук	Техническое описание к/а	2
4	Число труб в ряду	n₁	штук	Техническое описание к/а	126
5	Поверхность нагрева части обвязывающего змеевика за ступенью	Н	м²	Техническое описание к/а	52,7
6	Сечение для прохода газов	F_г	м²	Техническое описание к/а	24,6
7	Температура газов на входе	t'_г	°C	Из предыдущих расчётов	914
8	Энтальпия газов на входе	I'_г	кДж/кг	Из предыдущих расчётов	16953
9	Температура пара на входе	t'	°C	Из предыдущих расчётов	361
10	Энтальпия пара на входе	i'	кДж/кг	Из предыдущих расчётов	2750
11	Температура газов на выходе	t''_г	°C	Из предыдущих расчётов	863
12	Энтальпия газов на выходе	I''_г	кДж/кг	Из предыдущих расчётов	15755,7
13	Тепловосприятие труб по балансу	Q_б	кДж/кг
14	Энтальпия пара на выходе	i''	кДж/кг
15	Температура пара на выходе	t''	°C		366
16	Средняя температура газов	t_г	°C
17	Средняя температура пара	t	°C
18	Средний температурный напор	∆t	°C
19	Коэффициент теплопередачи	k	Вт/(м²∙К)	k = k₃	476
20	Тепловосприятие по уравнению теплопередачи	Q_т	кДж/кг
21	Полный напор в дополнительной поверхности	Dt_доп	°C
22	Тепловосприятие дополнительной поверхности	Q_доп	кДж/кг

Обвязывающий змеевик 4-ой ступени пароперегревателя

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	38/30
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	104/80
3	Поверхность нагрева	Н	м²	Техническое описание к/а	49
4	Сечение для прохода газов	F_г	м²	Техническое описание к/а	25,2
5	Температура газов на входе	t'_г	°C	Из предыдущих расчётов	863
6	Энтальпия газов на входе	I'_г	кДж/кг	Из предыдущих расчётов	15755,7
7	Температура пара на входе	t'	°C	Из предыдущих расчётов	366
8	Энтальпия пара на входе	i'	кДж/кг	Из предыдущих расчётов	2788
9	Температура газов на выходе	t''_г	°C	Из предыдущих расчётов	844
10	Энтальпия газов на выходе	I''_г	кДж/кг	Из предыдущих расчётов	15399,8
11	Тепловосприятие ряда труб по балансу	Q_б	кДж/кг
12	Энтальпия пара на выходе	i''	кДж/кг
13	Температура пара на выходе	t''	°C		370
14	Средняя температура газов	t_г	°C
15	Средняя температура пара	t	°C
16	Средний температурный напор	∆t	°C
17	Тепловосприятие по уравнению теплопередачи	Q_т	кДж/кг

Средние пакеты 4-ой ступени пароперегревателя

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	32/23
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	104/54,5
3	Число рядов по ходу газов	Z₂	штук	Техническое описание к/а	12
4	Поверхность нагрева	Н	м²	Техническое описание к/а	223
5	Сечение для прохода газов	F_г	м²	Техническое описание к/а	27
6	Температура газов на входе	t'_г	°C	Из предыдущих расчётов	844
7	Энтальпия газов на входе	I'_г	кДж/кг	Из предыдущих расчётов	15399,8
8	Температура пара на входе	t'	°C	Из предыдущих расчётов	526
9	Энтальпия пара на входе	кДж/кг	Из предыдущих расчётов	3392
10	Температура пара на выходе	t''	°C	Из предыдущих расчётов	549
11	Энтальпия пара на выходе	i''	кДж/кг	Из предыдущих расчётов	3457
12	Тепловосприятие ступени по балансу	Q_б	кДж/кг
13	Энтальпия газов на выходе	I''_г	кДж/кг
14	Температура газов на выходе	t''_г	°C	По ТД таблицам	730
15	Средняя температура газов	t_г	°C
16	Средняя температура пара	t	°C
17	Средний удельный объём пара	υ_ср	м³/кг	По ТД таблицам	0,0238
18	Средняя скорость газов		м/с
19	Коэффициент теплоотдачи конвекцией	a_к	Вт/(м²∙К)
20	Коэффициент загрязнения	ε		По рекомендации	0,002
21	Средняя скорость пара		м/с
22	Коэффициент теплоотдачи от стенки к пару	a₂	Вт/(м²∙К)
23	Температура поверхности загрязнения	t_з	°C
24	Эффективная толщина излучающего слоя	s	м		0,456
25	Оптическая толщина излучающего слоя	kps
26	Степень черноты	а
27	Коэффициент теплоотдачи излучения		Вт/(м²∙К)
28	Коэффициент теплопередачи	k	Вт/(м²∙К)
29	Температурный напор на входе газов	Dt'	°C
30	Температурный напор на выходе газов	Dt''	°C
31	Средний температурный напор	∆t	°C
32	Тепловосприятие ступени по уравнению теплопередачи	Q_т	кДж/кг
33	Теоретический напор в дополнительной поверхности	Dt_доп	°C
34	Тепловосприятие дополнительной поверхности		кДж/кг

3-ий регулятор перегрева

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Температура пара до впрыска	t'	°C	Задано	547
2	Энтальпия пара до впрыска	i'	кДж/кг		3454
3	Температура пара после впрыска	t''	°C		539
4	Энтальпия пара до впрыска	i''	кДж/кг	I-t - диаграмма	3435
5	Количество впрыскиваемого конденсата	D³_впр	т/ч

Крайние пакеты 4-ой ступени пароперегревателя

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	32/23
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	104/54,5
3	Число рядов по ходу газов	Z₂	штук	Техническое описание к/а	12
4	Поверхность нагрева	Н	м²	Техническое описание к/а	229
5	Сечение для прохода газов (весь газоход)	F_г	м²	Техническое описание к/а	27
6	Сечение для прохода пара	f_п	м²	Техническое описание к/а	0,158
7	Температура газов на входе	t'_г	°C	Из предыдущих расчётов	844
8	Энтальпия газов на входе	I'_г	кДж/кг	Из предыдущих расчётов	15399,8
9	Температура пара на входе	t'	°C	Из предыдущих расчётов	539
10	Энтальпия пара на входе	i'	кДж/кг	Из предыдущих расчётов	3434
11	Температура пара на выходе	t''	°C	Из предыдущих расчётов	560
12	Энтальпия пара на выходе	i''	кДж/кг	Из предыдущих расчётов	3491
13	Тепловосприятие ступени по балансу	Q_б	кДж/кг
14	Энтальпия газов на выходе	I''_г	кДж/кг
15	Температура газов на выходе	t''_г	°C	I-t - диаграмма	748
16	Средняя температура газов	t_г	°C
17	Средняя температура пара	t	°C
18	Средний удельный объём пара	υ_ср	м³/кг	По ТД таблицам	0,02504
19	Средняя скорость пара		м/с
20	Коэффициент теплопередачи	k	Вт/(м²∙К)	k = k^cp₄	k = 444,7
21	Температурный напор на входе газов	Dt'	°C
22	Температурный напор на выходе газов	Dt''	°C
23	Средний температурный напор	∆t	°C
24	Тепловосприятие ступени по уравнению теплопередачи	Q_т	кДж/кг
25	Теоретический напор в дополнительной поверхности	Dt_доп	°C
26	Тепловосприятие дополнительной поверхности		кДж/кг

Обвязывающий змеевик 4-ой (2) ступени пароперегревателя

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	38/30
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	104/80
3	Поверхность нагрева	Н	м²	Техническое описание к/а
4	Сечение для прохода газов	F_г	м²	Техническое описание к/а	25,2
5	Температура газов на входе	t'_г	°C	Из предыдущих расчётов	748
6	Энтальпия газов на входе	I'_г	кДж/кг	Из предыдущих расчётов	13240
7	Температура пара на входе	t'	°C	Из предыдущих расчётов	370
8	Энтальпия пара на входе	i'	кДж/кг	Из предыдущих расчётов	2816
9	Температура газов на выходе	t''_г	°C	Из предыдущих расчётов	712
10	Энтальпия газов на выходе	I''_г	кДж/кг	Из предыдущих расчётов	12833
11	Тепловосприятие ряда труб по балансу	Q_б	кДж/кг
12	Энтальпия пара на выходе	i''	кДж/кг
13	Температура пара на выходе	t''	°C		372
14	Средняя температура газов	t_г	°C
15	Средняя температура пара	t	°C
16	Средний температурный напор	∆t	°C
17	Тепловосприятие по уравнению теплопередачи	Q_т	кДж/кг
18	Теоретический напор в дополнительной поверхности	Dt_доп	°C
19	Тепловосприятие дополнительной поверхности		кДж/кг

-ая ступень пароперегревателя

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	32/24
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	104/57
3	Число рядов по ходу газов	Z₂	штук	Техническое описание к/а	32
4	Поверхность нагрева	Н	м²	Техническое описание к/а	1260
5	Сечение для прохода газов	F_г	м²	Техническое описание к/а	26,9
6	Сечение для прохода пара	f_п	м²	Техническое описание к/а	0,227
7	Температура газов на входе	t'_г	°C	Из предыдущих расчётов	712
8	Энтальпия газов на входе	I'_г	кДж/кг	Из предыдущих расчётов	12833,2
9	Температура пара на входе	t'	°C	Из предыдущих расчётов	372
10	Энтальпия пара на входе	i'	кДж/кг	Из предыдущих расчётов	2838
11	Температура пара на выходе	t''	°C	Из предыдущих расчётов	432
12	Энтальпия пара на выходе	i''	кДж/кг	Из предыдущих расчётов	3096
13	Тепловосприятие по балансу	Q_б	кДж/кг
14	Энтальпия газов на выходе	I''_г	кДж/кг
15	Температура газов на выходе	t''_г	°C	По ТД таблицам	524
16	Температурный напор на входе газов	Dt'	°C
17	Температурный напор на выходе газов	Dt''	°C
18	Средний температурный напор	∆t	°C
19	Средняя температура газов	t_г	°C
20	Средняя температура пара	t	°C
21	Средний удельный объём пара	υ_ср	м³/кг	По ТД таблицам	0,01555
22	Средняя скорость газов		м/с
23	Коэффициент теплоотдачи конвекцией	a_к	Вт/(м²∙К)
24	Коэффициент загрязнения	ε		По рекомендации	0,002
25	Средняя скорость пара		м/с
26	Коэффициент теплоотдачи от стенки к пару	a₂	Вт/(м²∙К)
27	Температура поверхности загрязнения	t_з	°C
28	Эффективная толщина излучающего слоя	s	м
29	Оптическая толщина излучающего слоя	kps
30	Степень черноты	а
31	Коэффициент теплоотдачи излучения		Вт/(м²∙К)
32	Расчётная поверхность нагрева	Н_р	м²
33	Устанавливаемая поверхность	Н_уст	м₂		1260
34	Коэффициент теплопередачи	k	Вт/(м²∙К)
35	Температурный напор в дополнительной поверхности	Dt_доп	°C
36	Тепловосприятие дополнительной поверхности		кДж/кг

7. Расчёт воздухоподогревателя

-ая ступень водяного экономайзера

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	32/24
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	90/46,9
3	Число рядов по ходу газов	Z₂	штук	Техническое описание к/а	36
4	Число труб в одном ряду	n₁	штук	Техническое описание к/а	32
4	Поверхность нагрева	Н	м²	Техническое описание к/а	1823
5	Сечение для прохода газов	F_г	м²	Техническое описание к/а	23,9
6	Сечение для прохода воды	f_в	м²	Техническое описание к/а	0,1446
7	Температура газов на входе	t'_г	°C	Из предыдущих расчётов	524	Энтальпия газов на входе	I'_г	кДж/кг	Из предыдущих расчётов	9307,4
9	Температура газов на выходе	t''_г	°C	Из предыдущих расчётов	374
10	Энтальпия газов на выходе	I''_г	кДж/кг	Из предыдущих расчётов	6289
11	Температура воды на входе	t'	°C	Из предыдущих расчётов	275
12	Энтальпия воды на входе	i'	кДж/кг	Из предыдущих расчётов	1206
13	Энтальпия воды на выходе	i''	кДж/кг
14	Температура воды на выходе	t''	°C	Из предыдущих расчётов	309
15	Тепловосприятие ступени по балансу	Q_б	кДж/кг
16	Температурный напор на входе газов	Dt'	°C
17	Температурный напор на выходе газов	Dt''	°C
18	Средний температурный напор	∆t	°C
19	Средняя температура газов	t_г	°C
20	Средняя температура воды	t	°C
21	Температура поверхности загрязнения	t_з	°C	t_з = t + 25	t_з = 292+ 25 = 317
22	Средняя скорость газов		м/с
23	Коэффициент теплоотдачи конвекцией	a_к	Вт/(м²∙К)
25	Оптическая толщина излучающего слоя	kps
26	Степень черноты	а
27	Коэффициент теплоотдачи излучения		Вт/(м²∙К)
28	Коэффициент теплопередачи	k	Вт/(м²∙К)
29	Расчётная поверхность экономайзера	Н_р	м²
30	Устанавливаемая поверхность	Н_уст	м₂		1823
31	Температурный напор в дополнительной поверхности	Dt_доп	°C
32	Тепловосприятие дополнительной поверхности		кДж/кг

1-ая ступень экономайзера

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Диаметр труб	d₁/d₂	мм	Техническое описание к/а	32/24
2	Шаги между трубами	S₁/S₂	мм	Техническое описание к/а	90/46,9
3	Число рядов по ходу газов	Z₂	штук	Техническое описание к/а	46
4	Поверхность нагрева	Н	м²	Техническое описание к/а	2710
5	Сечение для прохода газов	F_г	м²	Техническое описание к/а	23,9
6	Сечение для прохода воды	f_в	м²	Техническое описание к/а	0,116
7	Температура газов на входе	t'_г	°C	Из предыдущих расчётов	374
8	Энтальпия газов на входе	I'_г	кДж/кг	Из предыдущих расчётов	6289
9	Температура газов на выходе	t''_г	°C	Из предыдущих расчётов	293
10	Энтальпия газов на выходе	I''_г	кДж/кг	Из предыдущих расчётов	5012
11	Температура воды на входе	t'	°C	Из предыдущих расчётов	230
12	Энтальпия воды на входе	i'	кДж/кг	Из предыдущих расчётов	993
13	Тепловосприятие ступени по балансу	Q_б	кДж/кг
14	Энтальпия воды на выходе	i''	кДж/кг
15	Температура воды на выходе	t''	°C	Из предыдущих расчётов	251
17	Температурный напор на входе газов	Dt'	°C
18	Температурный напор на выходе газов	Dt''	°C
19	Средний температурный напор	∆t	°C
20	Средняя температура газов	t_г	°C
21	Средняя температура воды	t	°C
22	Температура поверхности загрязнения	t_з	°C	t_з = t	t_з = 241
23	Средняя скорость газов		м/с
24	Коэффициент теплоотдачи конвекцией	a_к	Вт/(м²∙К)
25	Эффективная толщина излучающего слоя	s	м
26	Оптическая толщина излучающего слоя	kps
27	Степень черноты	а
28	Коэффициент теплоотдачи излучения		Вт/(м²∙К)
29	Коэффициент теплопередачи	k	Вт/(м²∙К)
30	Тепловосприятие ступени по уравнению теплопередачи	Q_т	кДж/кг

8. Регенеративный воздухоподогреватель (горячая часть)

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Эквивалентный диаметр	d_э	мм	Техническое описание к/а	9,86
2	Поверхность нагрева	Н	м²	Техническое описание к/а	17896
3	Сечение для прохода газов	F_г	м²	Техническое описание к/а	19,4
4	Сечение для прохода воздуха	f_в	м²	Техническое описание к/а	6,1
5	Высота набивки	h	мм	Техническое описание к/а	1200
6	Температура газов на входе	t'_г	°C	Из предыдущих расчётов	293
7	Энтальпия газов на входе	I'_г	кДж/кг	Из предыдущих расчётов	5012
8	Температура воздуха на входе	t′	°C		76
9	Энтальпия воздуха на входе	I^°′_в	кДж/кг	1005
10	Температура воздуха на выходе	t″	°C	Из предыдущих расчётов	232
11	Энтальпия воздуха на выходе	I^°″_в	кДж/кг	Из предыдущих расчётов	3010
12	Отношение количества воздуха , проходящего через горячую часть ВП к теоретически необходимому
13	Тепловосприятие по балансу	Q_б	кДж/кг
14	Средняя температура воздуха	t	°C
15	Энтальпия воздуха при t	I^°_прс	кДж/кг		2043
16	Энтальпия газов за ступенью	I''_г	кДж/кг
17	Температура газов за ступенью	t''_г	°C		150
18	Средняя температура газов	t_г	°C
19	Скорость газов		м/с
20	Коэффициент теплоотдачи с газовой стороны	a_г	Вт/(м²∙К)
21	Средняя скорость воздуха	w_в	м/с
22	Коэффициент теплоотдачи от стенки к воздуху	α_в	Вт/(м²∙К)
23	Коэффициент использования поверхности	ξ			0,9
24	Коэффициент теплопередачи	k	Вт/(м²∙К)
25	Средняя температура стенки	t_ст	°C
26	Температурный напор на входе газов	Dt'
27	Температурный напор на выходе газов	Dt''	°C
28	Средний температурный напор	∆t	°C
29	Тепловосприятие ВП по уравнению теплопередачи	Q_т	кДж/кг

Регенеративный воздухоподогреватель (холодная часть)

№ п.п	Определяемая величина	Обозначение	Размерность	Формула или источник определения	Расчет
1	Эквивалентный диаметр	d_э	мм	Техническое описание к/а	9,86
2	Поверхность нагрева	Н	м²	Техническое описание к/а	3866
3	Сечение для прохода газов	F_г	м²	Техническое описание к/а	8,86
4	Сечение для прохода воздуха	F_в	м²	Техническое описание к/а	6,1
5	Высота набивки	h	мм	Техническое описание к/а	600
5a	Доля сечения по газу	х_г		Техническое описание к/а	0,542
5b	Доля сечения по воздуху	х_в		Техническое описание к/а	0,375
6	Температура газов на выходе	t″_г	°C	Из предыдущих расчётов	107
7	Энтальпия газов на выходе	I″_г	кДж/кг	Из предыдущих расчётов	1881
8	Температура воздуха на входе	t′	°C		33
9	Энтальпия воздуха на входе	I^°′_в	кДж/кг	Из предыдущих расчётов	435
10	Температура воздуха на выходе	t″	°C	Из предыдущих расчётов	76
11	Энтальпия воздуха на выходе	I^°″_в	кДж/кг	Из предыдущих расчётов	1005
12	Отношение количества воздуха , проходящего через холодную часть ВП к теоретически необходимому
13	Тепловосприятие по балансу	Q_б	кДж/кг
14	Средняя температура воздуха	t	°C
15	Энтальпия воздуха при t	I^°_прс	кДж/кг		724,4
16	Энтальпия газов за ступенью	I''_г	кДж/кг
17	Температура газов за ступенью	t''_г	°C		142
18	Средняя температура газов	t_г	°C
19	Скорость газов		м/с
20	Коэффициент теплоотдачи с газовой стороны	a_г	Вт/(м²∙К)
21	Средняя скорость воздуха	w_в	м/с
22	Коэффициент теплоотдачи от стенки к воздуху	α_в	Вт/(м²∙К)
23	Коэффициент использования поверхности	ξ			0,9
24	Коэффициент теплопередачи	k	Вт/(м²∙К)
25	Средняя температура стенки	t_ст	°C
26	Температурный напор на входе газов	Dt'
27	Температурный напор на выходе газов	Dt''	°C
28	Средний температурный напор	∆t	°C
29	Тепловосприятие ВП по уравнению теплопередачи	Q_т	кДж/кг

9. Исходные данные для аэродинамического расчёта

Наименование

Обозначение

Фестон

Поворотная камера

3-ая ступень п/п

Обвязывающий змеевик

4-ая ступень п/п

Обвязывающий змеевик

1-ая ступень п/п

Верхняя ступень экономайзера

Нижняя ступень экономайзера

Горячая Часть РВП

Холодная Часть РВП

газы

воздух

газы

воздух

Средняя t потока

t, °C

1177,5

1137

996

1110,5

787

853,5

618

449

333,5

221,5

154

124,5

Средняя скорость потока

w, м/с

19,7

14,2

11,5

9,5

10,5

9,74

9,5

Диаметр труб со стороны потока

d, мм

−

d_э= 9,86

Число труб по ходу потока

n, штук

−

Расположение труб отн-но потока

−

шахм.

−

шахм.

−

шахм.

−

Шаги труб

S₁/S₂

210/210

−

104/80

104/ −

104/54,5

104/ −

104/57

90/46,9

−

Поправочный коэффициент

−

1,1

1,05

Температура, расход, удельный вес по участкам газового тракта

Наименование участка	t, °C	Секундный расход υ,м³/с: Удельный вес γ, кг/м³_:
Тракт экономайзера до места отбора газов на рециркуляцию	300
Тракт от места рециркуляции для ВП	300
Тракт ВП до дымовой трубы	115

10. Расчет невязки теплового баланса парогенератора

) Потери тепла с уходящими газами

) Сумма тепловых потерь:

) КПД котла:

4) Расчётный расход топлива:

Полезно использованное в котлоагрегате тепло:

Полный расход топлива:

Расчетный расход топлива:

5) Тепло, вносимое воздухом в топку:

6) Полезное тепловыделение в топке:

) Количество тепла, воспринятое в топке излучением:

) Невязка теплового баланса:

) Относительная невязка баланса:

Так как величина невязки теплового расчёта не превышает допустимые 0,5%, то тепловой расчёт парогенератора считаем законченным.

11. Общие сопротивления по участкам газового тракта

. Тракт от топки до выхода газов из экономайзера: ΔН₁= 200,5

. Тракт от экономайзера до воздухоподогревателя: ΔН₂= 70,6

. Регенеративный воздухоподогреватель:

Наимено-вание	Расчётные данные	Скорость w, м/с	Коэфф-т сопротивления ξ	Сопротивление
Горячая Часть РВП	d = 0,0096 м h = 1,2 м Re=Re·w= =225×8,01=1802,3 м	10,5
Холодная Часть РВП	d = 0,0098 м h = 0,6 м Re=Re·w=330× ×7,63=1802,3 м	9,74

Общее сопротивление РВП
Общее сопротиление котла

Выбор дымососа при работе котла под разряжением

Расчётная производительность с запасом 10%, м³/ч
Расчётное сопротивление с запасом 20%, кгс/м²
Поправочный коэффициент
Приведенный напор, кгс/м²

Устанавливаем один дымосос ДОД = 28,5 ГМ, n = 595 об/мин; расчётный режим

Производительность, м³/ч	Q_расч = 613,4·10³
Напор, кгс/м²	H_расч = 460,7
КПЛ, %	η = 81
Мощность на валу, кВт
Запасы:
по производительности	β₁ = 1,1
По напору	β₂ = 1,2

12. Общее сопротивление по участкам воздушного тракта

. Всасывающий тракт: ΔН₁= 19,4

. Тракт от вентилятора до воздухоподогревателя: ΔН₂= 51,5

. Регенеративный воздухоподогреватель:

Наимено-вание	Расчётные данные	Скорость w, м/с	Коэфф-т сопротивления ξ	Сопротивление
Горячая частьРВП	d_э = 0,0096 м h = 1,2 м 10,5
Холодная Часть РВП	d = 0,00986 м h = 0,6 м 9,74

Общее сопротивление РВП	к = 1,05

4. Тракт горячего воздуха:

− общее сопротивление воздушного тракта:

− общее сопротивление газовоздушного тракта:

Выбор вентилятора при работе котла под наддувом

Расчётная производительность с запасом 10%, м³/ч
Расчётное сопротивление с запасом 20%, кгс/м²
Поправочный коэффициент
Приведенный напор, кгс/м²

Устанавливаем вентилятор ВДН-25×2, n = 980/745 об/мин.

Расчётный режим:

Производительность, м³/ч	Q_расч = 613,4·10³
Напор, кгс/м²	H_расч = 849,12
КПД, %	η = 87
Мощность на валу, кВт
Запасы:
по производительности	β₁ = 1,1
По напору	β₂ = 1,2

Литература

1. Тепловой расчёт котельных агрегатов. Нормативный метод. Под ред. д.т.н. Н.В.Кузнецова и др.

. Теплофизические свойства воды и водяного пара. С.Л.Ривкин, А.А. Александров.

. Парогенераторы электростанций. М.А. Стырикович, К.А. Катковская, Е.П. Серов.

. Тепловой расчёт котельных агрегатов. Г.И. Жихар, БНТУ, 2011г.

. Конструкция и работа котла БКЗ-420-140 НГМ, МУ, М.В.Калмыков

Тепловой расчёт котла БКЗ-420-140НГМ

Тепловой расчёт котла БКЗ-420-140НГМ

Похожие работы на - Тепловой расчёт котла БКЗ-420-140НГМ
