Разработка технологии монтажа трансформатора тока ТВ-220

Содержание

Введение

. Характеристика монтируемого оборудования

.1 Назначение оборудования

.2 Конструкция с подробным описанием и поясняющими рисунками

1.3 Комплектация и основные монтажные характеристики оборудования

. Разработка технологий монтажа

.1 Выбор способов доставки оборудования к месту монтажа

.2 Выбор транспорта

.3 Выбор грузоподъёмных механизмов

.4 Выбор стропов

.5 Технические условия на монтаж

.6 Порядок монтажа

. Разработка сетевого графика электромонтажных работ

. Расчёт и выбор заземляющих устройств

. Мероприятия по охране труда и техника безопасности

Литература


Введение

Электроэнергетика является важнейшей отраслью промышленности. Её задача обеспечение надежного электроснабжения электроэнергией промышленных предприятий первой категории и особой группы первой категории по бесперебойности электроснабжения, а так же социальных, общественных и жилых зданий. Поэтому для обеспечения надежного электроснабжения используют различные коммутационные и защитные устройства. А особенно необходимо контролировать параметры сети. Для этого служат измерительные приборы, которые запитываются от измерительных трансформаторов тока и напряжения.

Из перечисленных выше устройств меня будет интересовать измерительный трансформатор тока. От того как выполнены электромонтажные работы будет зависеть правильность и стабильность работы трансформатор тока. Правильность монтажа определяется техническими документами и технологическими картами монтажа. Монтажник осуществляющий монтаж оборудования должен сначала пройти инструктаж и иметь опыт работы на данный вид работ. Так же монтажник должен следовать инструкции по монтажу и не допускать ни каких отклонений от инструкции выработанной годами.

Электромонтажные работы выполняют в две стадии. На первой стадии осуществляют заготовительные работы в мастерских электромонтажных заготовок и подготовительные непосредственно на монтажных объектах.второй стадии выполняют электромонтажные работы непосредственно на монтажном объекте. В эти работы входят установка на подготовленные места электрооборудования и электроконструкций, прокладка по подготовленным трассам готовых элементов электропроводок, подключение электрических сетей к установленным электрооборудованию, аппаратам и приборам.

Темой моего курсового проекта является: «Разработка технологии монтажа трансформатора тока ТВ-220»


1. Характеристика монтируемого оборудования

.1 Назначение оборудования

Трансформаторы служат для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 и 60 Гц.

Трансформаторы предназначены для работы в трансформаторном масле внутри бака выключателя или силового трансформатора и в воздушной среде.

Трансформаторы имеют климатическое исполнение «У», «Т», «О», «ХЛ» или «УХЛ» и категорию размещения 1 или 2.

Трансформаторы предназначены для эксплуатации в следующих условиях:

высота установки над уровнем моря - не более 1000 м;

верхнее значение температуры окружающего воздуха: для категории размещения 1 -50 ºС для исполнения «УХЛ»; 60 ºС для исполнения «Т»; для категории размещения 2 - 40 ºС для исполнений «УХЛ», «У» и «ХЛ»; 45 ºС для исполнений «Т» и «О» категории размещения 2;

нижнее значение температуры окружающего воздуха: для категории размещения 1 - минус 60 ºС для исполнения «УХЛ» и минус 10 ºС для исполнения «Т»; для категории размещения 2-минус 45 ºС для исполнения «У», минус 10 ºС для исполнения «Т», минус 60ºС для исполнений «О», «УХЛ» и «ХЛ»;

относительная влажность воздуха для категории размещения 1 или 2:

% при 25 ºС для исполнений «УХЛ», «У» и «ХЛ», и 100% при 35 ºС для исполнений «Т» и «О».

Для трансформаторов, встраиваемых в масляные выключатели, температура трансформаторного масла, окружающего трансформатор, не выше 90 ºС, для трансформаторов, встраиваемых в силовые масляные трансформаторы, не выше 95 ºС.

1.2 Конструкция с подробным описанием и поясняющими рисунками

Общий вид трансформатора представлен на рисунке 2.1

1 - трансформатор тока;

- вывода

Рисунок 1.1 - Общий вид трансформатора тока серии ТВ - 220

Встроенные трансформаторы тока выполняются на кольцевых ленточных сердечниках. Вторичная обмотка наматывается изолированным проводом на собранный заизолированный сердечник и покрывается сверху электрокартоном, замотанным миткалевой лентой. Картон и лента создают дополнительную изоляцию обмотки и предохраняют ее от механических повреждений. Для защиты от влаги изоляция трансформатора пропитывается влагостойким изоляционным лаком (асфальтовым, масляным или глифталевым).

При выполнении обмотки обычно оставляют свободные участки для крепления трансформатора тока и для распорных клиньев, устанавливаемых между соседними сердечниками. Эти участки обозначаются надписью “клин”.

Начало, конец и ответвления обмотки выводятся проводом с маслостойкой изоляцией на сборку зажимов, располагаемую в месте, удаленном от высокого напряжения, доступном при работе оборудования (например, а шкафу привода выключателя).

Первичной обмоткой встроенного трансформатора тока является стержень ввода, продеваемого через окно сердечника. На выводах выключателей, силовых трансформаторов устанавливают по одному или по два встроенных трансформатора тока. В мощные генераторы (300-500 МВт) встраивают по 2-3 трансформатора тока на каждой фазе со стороны нуля.

Термическая и динамическая устойчивость, а также перегрузочная способность для встроенных трансформаторов тока отдельно не указывается, так как определяется техническими данными аппаратов, в которых они устанавливаются.

Для встроенных трансформаторов тока применяют большое количество различных вариантов исполнения. Наиболее распространенный из них для диапазона токов от 100 до 1000 А.

Поскольку встроенные трансформаторы тока всегда одновитковые, они не могут быть точными при небольших величинах токов. Поэтому трансформаторы класса 0,5 выпускаются на номинальный ток не менее 600 А, а класса 1 - не менее 300 А.

1.3 Комплектация и основные монтажные характеристики оборудования

Трансформаторы поставляются полностью в сборе в индивидуальной упаковке. При транспортировке трансформаторов и погрузочно-разгрузочных работ следует руководствоваться указаниями маркировочных знаков на таре и соблюдать меры предосторожности, исключающие возможность повреждения деталей.

Принимая трансформатор тока, необходимо проверить исправность упаковки и наличие всех деталей в соответствии с присылаемыми вместе с аппаратом сдаточными ведомостями.

Перед монтажом проводят внешний осмотр аппарата, чтобы убедиться в том, что трансформатор не имеет повреждений. Все части тщательно протирают, очищая их от пыли, осевшей во время транспортирования. Сборка трансформаторов с заводскими номерами, отличающимися от паспортных, не допускается.

При монтаже трансформаторов необходимо руководствоваться документацией.

Таблица 2.1 - Краткая техническая характеристика трансформатора тока серии ТВ - 220

Тип трансформатора

Номинальный ток, А

Масса трансформатора, кг

Вторичная нагрузка в классе точности, ВА



Габариты, мм


первичный

Вторичный


0,5



ТВ-220

3000

5

151±6

30

0,8

785х580х367




2. Разработка технологий монтажа

.1 Выбор способов доставки оборудования к месту монтажа

Данный трансформатор изготовляют на «Свердловском заводе трансформаторов тока» в городе Екатеринбург, Россия. Для доставки трансформатора из города Екатеринбург в город Балаково можно использовать различные способы доставки автомобильный, железнодорожный и воздушный.

Наиболее выгодным и удобным способом перевозки является автомобильный. Мы не используем транспортировку самолетом и поездом по причине необоснованности затрат на перемещение на столь незначительное расстояние в первом случае и использование большого количества дополнительного погрузо-разгрузочного оборудования во втором.

2.2 Выбор транспорта

Автомобиль для доставки на место монтажа выбирается из условия грузоподъемности, она должна быть больше веса трансформатора и внутренних габаритов машины. Трансформатор транспортируется в количестве 6 штук, габариты одного трансформатора 785×580×367, а вес одного трансформатора составляет 151±6 кг. По этим параметрам я выбираю автомобиль ГАЗ-3302-Газель. Технические характеристики которого указаны в таблице 3.1.

Таблица 3.1 - Краткая техническая характеристика автомобиля ГАЗ-3302-Газель

Показатели

ГАЗ-3302-Газель

Грузоподъемность, кг

1500

Внутренние размеры платформы, мм

3056×1943×380

Максимальная скорость, км/ч

90

2.3 Выбор грузоподъемных механизмов

Для монтажа встроенных трансформаторов тока выбираем лебедку с электроприводом.

Некоторые технические характеристики лебедки указаны в таблице 3.2.

Таблица 3.2 - Краткая техническая характеристика лебедки с электроприводом

Грузоподъемность, кгс

Диаметр барабана, мм

Диаметр каната, мм

Канатоемкость, м

Частота вращения, об/мин.

Масса лебедки, кг

500

270

7,7

120

1420

119


2.4 Выбор стропов

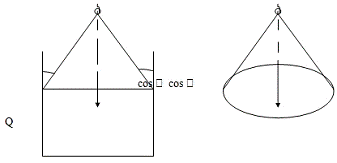

Принимается схема строповки, представленная на рисунке 2.1

Рисунок 2.1 - Схема строповки монтируемого трансформатора тока ТВ-220

Определяем нагрузку на каждую ветвь стропа

, (3.1)

где S - нагрузка на одну ветвь стропа, кгс;

n - число ветвей стропа;

Q - масса поднимаемого груза, кг;

 - косинус угла между поверхностью груза и стропом.

Наибольшая масса монтируемого груза 151 кг, число ветвей принимается равным двум, исходя из схемы строповки, и соответственно угол =45о. Подставляя известные данные в формулу (3.1):


Стальные проволочные канаты, применяемые при такелажных работах, должны быть проверены расчетом.

Расчет каната на прочность производится по формуле:

, (3.2)

где P - разрывное усилие каната в целом, принимаемое по сертификату кгс;

K - коэффициент запаса прочности.

Для выполнения строповки принимается стальной канат типа ТК 619=114 из проволок с органическим сердечником. Диаметр каната равен 6,2 мм, диаметр проволоки равен 0,4 мм, разрывное усилие каната не менее 1700 кгс, предел прочности 140 кгс/м2.

.

Таким образом, проверка каната на прочность выполняется.

Принятые решения по производству монтажных работ и данные расчета такелажной оснастки позволяют составить ведомости на потребное для монтажа оборудование, инструменты и материалы. Ведомость на потребное монтажное оборудование представлена в таблице 2.3.

Таблица 2.3 - Ведомость потребного монтажного оборудования

Наименование и марка

Количество

Назначение и примечание

Автомобиль ГАЗ-3302-Газель

1

Для доставки трансформатора

Лебедка с электроприводом

1

Для монтажных работ


Таблица 2.4 - Ведомость потребных инструментов и приспособлений

п.п.

Наименование

Количество, шт.

Назначение

1

2

3

4

1

Строп ТК 6×19

2

Строповка трансформатора в упаковке

2

Рукавицы, пар

4

-

3

Лестница приставная, 3,5 м

1

Монтаж трансформаторов

4

Мегомметр, 2500 В

1

Измерение сопротивления изоляции обмоток трансформатора

5

Ключи гаечные с открытым зевом двусторонние, комплект.

2

Монтаж трансформаторов

6

Плоскогубцы комбинированные с изолирующими ручками

1

Монтаж трансформаторов

7

Отвертка диэлектрическая 200×1, 0×6,5 250×1, 2×8,0

2

Монтаж трансформаторов

8

Отвертка слесарно-монтажная

2

Монтаж трансформаторов

9

Рулетка ЗПКЗ-10, шт.

1

Проверка расстояний

10

Линейка металлическая 1-500 мм, 1-1000 мм.

2

Проверка расстояний



7

Уровень строительный

1

Выверка горизонтальности



8

Топор строительный

1

Плотничные работы



9

Ножовка широкая по дереву

1

Плотничные работы



10

Лом-гвоздодер

1

Распаковка оборудования



11

Молоток слесарный

1

-



12

Щетка ручная из проволоки

1

Очистка поверхностей



13

Указатель напряжения

1

Подключение механизмов и оборудования




Таблица 2.5 - Ведомость потребных монтажных материалов

п.п.

Наименование

Потребность для трансформаторов на номинальное напряжение 330 кВ

1

Ветошь, кг

2,4

2

Бензин-растворитель, кг

3,51

3

Бязь, м

3,78

4

Смазка ГОИ-54П, кг

0,9

5

Доска деревянная толщиной 40 мм, м

0,041

6

Гвозди строительные толщиной 4 мм, длиной 100 мм, кг

0,3


2.5 Технические условия на монтаж

Перед началом монтажа каждый трансформатор тока должен тщательно осматриваться. При этом особое внимание следует уделять состоянию изоляции, контактных поверхностей. Наличию гаек, шайб и целости всех креплений, исправности защитного кожуха и наличию пломб.

Трансформаторы тока, имеющие неисправности, препятствующие их включению в работу (повреждения изоляции, кожухов), к монтажу не допускаются. Мелкие неисправности могут устраняться на месте перед началом монтажа. В случае отсутствия пломб трансформатор тока должен пройти контрольные испытания с участием представителя Государственного комитета стандартов мер и измерительных приборов. В эти контрольные испытания входит проверка погрешностей и проверка электрической прочности изоляции вторичной обмотки, а для трансформаторов тока внутренней установки - и изоляция первичной обмотки.

При монтаже трансформаторов тока следует уделять особое внимание контактным соединениям первичной обмотки. Они должны выполнятся так, чтобы при длительной работе не нагревались выше температуры целых участков ошиновки и не ослабевали при механическом и тепловом воздействии тока короткого замыкания. Поэтому контактные поверхности, которые должны быть тщательно зачищены, не должны иметь раковин и т.п.

Трансформаторы тока должны устанавливаться таким образом, чтобы обеспечивать свободный доступ к выводам вторичной обмотки.

При монтаже встроенных трансформаторов тока необходимо проследить за их правильной укладкой в соответствии с разметкой “Верх” и “Низ”.

Трансформаторы должны располагаться на специальных прокладках, чтобы их тяжесть не повредила изоляцию обмотки.

Между трансформаторами располагаемыми один на другом с той же целью должны устанавливаться распорные клинья и подкладки, они должны размещаться там, где сердечник свободен от обмотки (помечено надписью “Клин”).

Провода ответвлений, выводящиеся на зажимы, должны иметь влагостойкую маслоупорную изоляцию. При их обрыве запрещается место спайки заматывать изоляционной лентой. Следует применять полихлорвиниловую изоляцию или миткалевую ленту, покрытую влагостойким изоляционным лаком. Присоединение ответвлений к зажимам следует выполнять в соответствии с их разметкой. При нарушении разметки она должна быть восстановлена на основании электрической проверки распределения отпаек вторичной обмотки. При нарушении маркировки “Верх” и “Низ” она восстанавливается на основании проверки полярностей обмотки.

Перед укладкой трансформаторов тока в соответствующий аппарат следует проверить их вольт - амперную характеристики, чтобы убедиться в исправности обмоток.

Вторичная цепь каждого трансформатора тока должна заземляться в месте, предусмотренном схемой. Это является основной серой обеспечения безопасности персонала при повреждении трансформатора тока и попадании высокого напряжения на вторичную обмотку.

По окончании монтажа трансформатора тока производится проверка их исправности, правильности установки и схемы включения, а также соответствия их электрических характеристик условиям работы. По результатам этой проверки оценивается допустимость их включения в работу и производится приемка в эксплуатацию.

2.6 Порядок монтажа

Перед монтажом трансформаторов тока проводят внешний осмотр аппарата, чтобы убедиться в том, что отдельные узлы и детали не имеют повреждений. Все части тщательно протирают, очищая их от пыли, осевшей во время транспортирования

Прежде чем установить трансформатор, дно и стенки его камеры застилают прокладками из маслоупорной резины. Крепят трансформатор деревянными клиньями, а выводы уплотняют киперной или тафтяной лентой.

Когда установят все трансформаторы, приступают к монтажу вводов, которые предварительно осматривают, чтобы выявить возможные повреждения фарфора, маркировки, токоведущих частей. Вводы подвергают электрическим испытаниям.

Трансформатор поднимают автокраном, используя приспособление, представленное на рисунке 2.2.

1-трансформатор, 2 - пластина, 3- подъемное кольцо, 4 - скоба.

Рисунке 3.2 - Приспособление для подъема трансформатора тока

3. Разработка сетевого графика электромонтажных работ

В строительстве объектов больших размеров линейные графики не могут обеспечить оперативного управления, увязки и обеспечения производства многочисленных работ:

проектирования;

поставки оборудования;

строительства;

монтажа и др.

В настоящее время широко изучается и внедряется метод сетевого планирования и управления (СПУ). Основой его служит сетевой график - графическая модель процессов строительства.

Исходными данными для составления сетевого графика служат:

физические объемы монтажных работ;

затраты труда на монтажные работы;

последовательность производства работы;

продолжительность монтажа объекта - директивный срок.

Расчеты трудоемкости должны производиться по единым нормам и расценкам (ЕНиР), ведомственным нормам и расценкам (ВНиР) и укрупненным нормам и расценкам.

Сетевой график электромонтажных работ встроенного трансформатора тока рассматриваем на примере монтажа масленого выключателя МКП - 220.

Данные сетевого графика представлены в таблице 3.1.

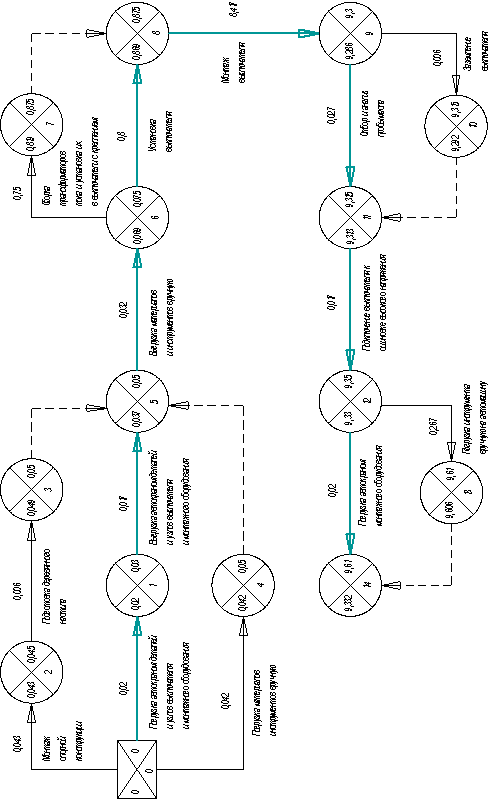

Схема сетевого графика представлена на рисунке 3.1

Таблица 4.1 - Расчет продолжительности работ монтажа масленого выключателя МКП - 220

Шифр работы (по графику)

Наименование работы

Трудоемкость по нормам Нвр, чел.-час.

Состав звена электромонтажников, n

Плановая продолжительность работы в дн. Коэффициент, учитывающий работы на высоте, k


1

2

3

4

5

6

0 - 2

Монтаж опорной конструкции

0,66

Электромонтажники 4-го разряда - 1 2-го разряда - 1

0,043

1

2 - 3

Подготовка деревянного настила

0,1

Электромонтажники 3-го разряда - 1 2-го разряда - 1

0,006

1

0 - 1

Погрузка автокраном деталей и узлов выключателя и монтажного оборудования

0,317

Электромонтажники 3-го разряда - 1 2-го разряда - 1

0,02

1

1 - 5

Выгрузка автокраном деталей и узлов выключателя и монтажного оборудования

0,269

Электромонтажники 3-го разряда - 1 2-го разряда - 1

0,017

1

0 - 4

Погрузка материалов и инструмента вручную на автомашину

0,67

Электромонтажники 3-го разряда - 1 2-го разряда - 1

0,042

1

5 - 6

Выгрузка материалов и инструмента вручную с автомашины

0,51

Электромонтажники 3-го разряда - 1 2-го разряда - 1

0,032

1

6 - 7

Сборка трансформаторов тока и установка их в выключатели с креплением

11,4

Электромонтажники 4-го разряда - 1 2-го разряда - 1

0,75

1,05

6 - 8

Установка выключателя

19,2

Электромонтажники 6-го разряда-1 4-го разряда-1 3-го разряда-1

0,8

1

8 - 9

Монтаж выключателя

192,4

Электромонтажники 6-го разряда-1 4-го разряда-1 3-го разряда-1

8,417

1,05

9 - 11

Отбор и анализ пробы масла

0,64

Электромонтажники 6-го разряда-1 4-го разряда-1 3-го разряда-1

0,027

1

9 - 10

Заземление выключателя

0,15

Электромонтажники 6-го разряда-1 4-го разряда-1 3-го разряда-1

0,006

1

11 - 12

Подключение выключателя к ошиновке высокого напряжения

0,4

Электромонтажники 6-го разряда-1 4-го разряда-1 3-го разряда-1

0,017

12 - 13

Погрузка инструмента вручную на автомашину

0,67

Электромонтажники 6-го разряда-1 4-го разряда-1 3-го разряда-1

0,042

1

12 - 14

Погрузка автокраном монтажного оборудования

0,317

Электромонтажники 4-го разряда-1 2-го разряда-1

0,02

1

Итого




10,239 дней





Благодаря сетевому графику продолжительность работ сокращается на 0,907 дней, то есть на 7,15 часов.

4. Расчёт заземляющих устройств

Размеры ОРУ - 220 кВ и ОРУ - 110 кВ составляются в соответствии с главной схемой (рисунок 4.3) - показаны на рисунке 4.1

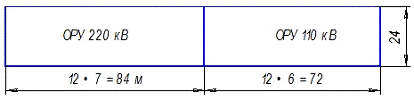

Рисунок 4.1 - Размеры ОРУ - 220 кВ и ОРУ - 110 кВ

Размеры ОРУ находятся по следующим данным:

для ОРУ 220 кВ: шаг ячейки - 12 м; длина - 24 м;

для ОРУ 110 кВ: шаг ячейки - 12м; длина - 24 м.

План заземляющей сетки показан на рисунке 4.2

Рисунок 4.2 - План заземляющей сетки

Площадь заземляющего устройства:

 (6.1)

Общая длина полос сетки:

(6.2)

Периметр сетки:

 (6.3)




Число вертикальных заземлителей:

 (6.4)

где Р - периметр сетки,м;

а - расстояние между вертикальными заземлителями, принимаем 10 м.

Расчётное удельное сопротивление верхнего слоя грунта:

 (6.5)

где Кс - коэффициент сезонности, принимаем 1,35;

 - удельное сопротивление верхнего слоя грунта, принимаем 300.

Ток однофазного короткого замыкания на землю:

 , (6.6)

где  - ток трехфазного короткого замыкания, принимается из расчётов токов короткого замыкания, принимаем 4500 А.

.

Коэффициент напряжения прикосновения:

(6.7)

где  - длина вертикального заземлителя, принимаем 5м;

S - площадь заземляющего устройства,;

 общая длина полос сетки, ;

M - параметр, зависящий от , принимаем 0,77.

Коэффициент, определяемый по сопротивлению тела человека Rч = 1000 Ом и сопротивлению растекания тока от ступеней Rс:

 , (6.8)

где  - сопротивление тела человека;

 - сопротивление растекания тока от ступеней.

Потенциал на заземлителе:

, (6.9)

где  - проходное допустимое напряжение, принимаем 200 В;

 - коэффициент напряжения прикосновения.

Допустимое сопротивление заземляющего устройства:

, (6.10)

где  - потенциал на заземлителе, В;

 - ток однофазного короткого замыкания, А;

 коэффициент стекания, принимаем 0,5.

Сторона квадрата модели:

 , (6.11)

Число ячеек сетки на стороне квадрата:

 (6.12)

Принимается 6 шт.

Длина полос в расчётной модели:

, (6.13)

где  - число ячеек сетки на стороне квадрата, шт.

Длина сторон ячеек модели:

. (6.14)

где  - сторона квадрата модели, м;

Число вертикальных заземлителей по периметру контура:

, (6.15)

где - длина сторон ячеек модели.

Принимается 24 шт.

Общая длина вертикальных заземлителей модели:

, (6.16)

где - число вертикальных заземлителей по периметру контура, шт.

Относительная глубина заземлителей:

, (6.17)

где t - глубина горизонтальных заземлителей, м.

Сопротивление сложного заземлителя:

, (6.18)

Эквивалентное сопротивление:

 (6.19)

где  - удельное сопротивление верхнего слоя грунта, ;

 - удельное сопротивление нижнего слоя грунта, принимаем 70


 (6.20)


 (6.21)


  (6.21)

где  сопротивление сложного заземлителя, Ом;

 общая длина вертикальных заземлителей модели, м.

Сопротивление заземляющего устройства с учётом естественных заземлителей:

 , (6.22)

трансформатор монтаж

где  сопротивление естественного заземлителя - стальной трубы, принимаем 1,7 Ом;

Напряжение прикосновения:

 (6.23)

Так как сопротивление заземлителя превышает требуемое значение, то необходимо увеличение площади S, длины Lг, числа вертикальных заземлителей nв и их длины. Все это приводит к дополнительным расходам и на подстанциях трудно осуществимо. Эффективной мерой уменьшения опасности прикосновения является подсыпка гравия или щебня слоем 0,1 - 0,2 м у рабочих мест. Удельное сопротивление верхнего слоя при этом резко возрастает до 5000 , что снижает ток, проходящий через человека, так как возрастает сопротивление растеканию тока со ступеней Rс. В расчете, соответственно, уменьшается коэффициент и увеличивается допустимое сопротивление заземляющего устройства.

Расчётное удельное сопротивление верхнего слоя грунта


Ток однофазного короткого замыкания на землю определяется по формуле (6.6)

.

Коэффициент напряжения прикосновения определяется по формуле (6.7)

где M - параметр, зависящий от , принимаем 0,84.


Коэффициент, определяемый по сопротивлению тела человека Rч = 1000 Ом и сопротивлению растекания тока от ступеней Rс определяется по формуле (6.8)


Потенциал на заземлителе определяется по формуле (6.9)


Допустимое сопротивление заземляющего устройства определяется по формуле (6.10)


Сторона квадрата модели определяется по формуле (6.11)


Число ячеек сетки на стороне квадрата определяется по формуле (6.12)

Принимается 6 шт.

Длина полос в расчётной модели определяется по формуле (6.13)


Длина сторон ячеек модели определяется по формуле (6.14)


Число вертикальных заземлителей по периметру контура определяется по формуле (6.15)


Принимается 24 шт.

Общая длина вертикальных заземлителей модели определяется по формуле (6.16)


Относительная глубина заземлителей определяется по формуле (6.17)


Сопротивление сложного заземлителя определяется по формуле (6.18)



Эквивалентное сопротивление определяется по формулам (6.19), (6.20), (6.21)


Сопротивление заземляющего устройства с учётом естественных заземлителей определяется по формуле (6.22)


Напряжение прикосновения определяется по формуле (6.23)


Заземляющее устройство отвечает требованиям безопасности.


5. Мероприятия по охране труда и технике безопасности

Работы по монтажу трансформаторов выполняют с соблюдением требований технике безопасности согласно действующим нормам и правилам.

Перед началом работ мастер или прораб проводит инструктаж на рабочем месте: объясняет задание и способы выполнения намечаемых работ.

Такелажное оборудование, используемое при монтаже, должно иметь отметки об испытаниях в соответствии с требованиями Госгортехнадзора.

При монтаже обращают внимание на состояние и правильную установку подъемных средств и одинаковый натяг всех стропов.

Подращивание блоков выполняют с особой осторожностью. При наведение собранной части колонны блоков на подращиваемые блоки монтажники должны находится вне контура монтируемой конструкции со стороны, противоположной подаче краном. При наведение собранной части на подращиваемый блок зазор между ними не должен превышать 30 см. Крепления троса за ребра блока не допускается.

Подъем трансформатора, собранного из двух блоках, производят только за кольца, приваренные на цоколе нижнего блока. Стропы у расширителя верхнего блока связывают во избежание опрокидывания трансформатора.

Подъем трансформаторов и отдельных блоков производят без рывков и толчков с сохранением строго вертикального положения.

Подъем полностью собранного трансформатора из трех или четырех блоков не допускается.

На период монтажа опасная зона, ограниченная радиусом 12 м - для НКФ-330 кВ от оси поворотной части крана, ограждается и обозначается хорошо видимыми предупредительными знаками.

К основным электрозащитным средствам в электроустановках до 1 кВ относятся:

- изолирующие штанги; изолирующие и электроизмерительные клещи;

-       указатели напряжения;

-       диэлектрические перчатки;

-       изолированный инструмент.

К дополнительным электрозащитным средствам для работы в электроустановках напряжением до 1 кВ относятся:

- диэлектрические галоши;

-       диэлектрические ковры;

-       изолирующие подставки и накладки;

-       изолирующие колпаки.

К основным средствам электрозащиты в электроустановках напряжением выше 1 кВ относятся:

- изолирующие штанги всех видов;

- изолирующие и электроизмерительные клещи;

- указатели напряжения;

- устройства и приспособления для обеспечения безопасности труда при проведении испытаний и измерений в электроустановках;

- изолирующие устройства и приспособления для ремонтных работ под напряжением в электроустановках напряжением 150 кВ и выше.

Средства защиты работающих в зависимости от характера их применения подразделяют на две категории:

- коллективной защиты;

-       индивидуальной защиты.

Электрозащитные средства коллективной защиты в защиты от назначения подразделяют на классы:

- от повышенного уровня электромагнитных и электрических полей;

-       от повышенной напряженности магнитных и электрических полей;

-       от поражения электрическим током;

-       от повышенного уровня статического электричества.

К средствам защиты от повышенного уровня электромагнитных излучений относятся:

- оградительные устройства;

-       защитные покрытия;

-       герметизирующие устройства;

-       устройства автоматического контроля и сигнализации;

-       устройства дистанционного управления;

-       знаки безопасности.

К средствам защиты от повышенной напряженности магнитных и электрических полей относятся:

- оградительные устройства;

-       защитные заземления;

-       изолирующие устройства и покрытия;

-       знаки безопасности.

К средствам защиты от поражения электрическим током относятся:

- оградительные устройства;

-       устройства автоматического контроля и сигнализации;

-       изолирующие устройства и покрытия;

-       устройства защитного заземления и зануления;

-       устройства автоматического отключения;

-       устройства выравнивания потенциалов и понижения напряжения;

-       устройства дистанционного управления;

-       предохранительные устройства;

-       молниеотводы и разрядники;

-       знаки безопасности.

К средствам защиты от повышенного уровня статического электричества относятся:

- заземляющие устройства;

-       нейтрализаторы;

-       увлажняющие устройства;

-       антиэлектростатические вещества;

-       экранирующие устройства.

Средства индивидуальной защиты (СИЗ) предназначены для защиты головы (защитные каски); глаз и лица (защитные очки и щитки); органов дыхания (противогазы и респираторы) рук (рукавицы) и от падения с высоты (предохранительные пояса и страховочные канаты).

Требования к персоналу II группы по электробезопасности:

- элементарные технические знания об электроустановке и оборудовании;

-       отчетливое представление об опасности электрического тока, опасности приближения к токоведущим частям;

-       знание основных мер предосторожности при работах в электроустановках;

-       практические навыки оказания первой медицинской помощи.

Требования к персоналу III группы по электробезопасности:

- элементарные познания в общей электротехнике;

-       знание электроустановки и порядка ее технического обслуживания;

-       знание общих правил техники безопасности, правил допуска к работе, и специальных требований, касающихся выполняемой работы;

-       умение обеспечить безопасное ведение работы и вести надзор за работающими в электроустановках;

-       знание правил освобождения пострадавшего от действия электрического тока, оказание первой медицинской помощи и умение практически оказывать ее пострадавшему.

Требования к персоналу IV группы по электробезопасности:

- знание электротехники в объеме специализированного профессионального училища;

-       полное представление об опасности при работах в электроустановках;

-       знание настоящих правил, правил технической эксплуатации электрооборудования, устройства электроустановок и пожарной безопасности в объеме занимаемой должности;

-       знание схем электроустановок и оборудования обслуживаемого участка, знание технических мероприятий, обеспечивающих безопасность работ;

-       умение проводить инструктаж, организовывать безопасное проведение работ, осуществлять надзор за членами бригады;

-       знание правил освобождения пострадавшего от действия электрического тока, оказания первой медицинской полмощи и умение практически оказать ее пострадавшему;

-       умение обучать персонал правилам техники безопасности, практическим приемам оказания первой медицинской помощи.

Требования к персоналу V группы по электробезопасности:

- знание схем электроустановок, компоновки оборудования технологических процессов производства;

-       знание настоящих правил, правил пользования и испытаний средств защиты, четкое представление о том, чем вызвано то или иное требование;

знание правил технической эксплуатации, правил устройства электроустановок и пожарной безопасности в объеме занимаемой должности;

- умение четко обозначить и излагать требования о мерах безопасности

при проведении инструктажа работников;

- умение организовать безопасное проведение работ и осуществлять непосредственное руководство работами в электроустановках любого напряжения;

-       умение обучать персонал правилам техники безопасности, практическим приемам оказания первой медицинской помощи.

К техническим мероприятиям, обеспечивающим безопасность работ, относятся: отключение напряжения, установка ограждений и вывешивание плакатов; проверка отсутствия напряжения; установка защитного заземления.

Отключение напряжения. Все токоведущие части электроустановки, на которых будут производиться работы, должны быть отключены.

Отключать напряжение следует так, чтобы отключаемое оборудование отделялось со всех сторон от токоведущих частей, находящихся под напряжением. При этом с каждой стороны должен быть видимый разрыв. Работать на оборудовании, отделенном от токоведущих частей только выключателем, запрещается.

Отключив напряжение, необходимо принять меры, препятствующие обратной подаче напряжения. Для этого с выключателей снимают оперативный ток, а приводы разъединителей запирают на замок.

Установка ограждений и вывешивание плакатов. На всех приводах выключателей и разъединителей и на ключах управления, с помощью которых напряжение может быть подано к месту работ, вывешивают плакаты «Не включать - работают люди!»

В закрытых распределительных устройствах на сетчатых или сплошных ограждениях ячеек, соседних с местом работы и противолежащих, вывешивают плакаты «Стой - высокое напряжение!». Если эти ячейки не имеют ограждений, необходимо поставить переносный щит с надписью «Стой - высокое напряжение!». Такие же щиты следует установить и во всех остальных местах, куда ремонтному персоналу вход запрещен.

На открытых подстанциях место работ ограждают канатом, на котором укрепляют плакат «Стой - высокое напряжение!». При работе на высоте на общих конструкциях открытых подстанций место работ ограждают плакатами «Стой - высокое напряжение!» так, чтобы путь по конструкции к соседним токоведущим частям был закрыт. Внизу на конструкциях, соседних с той, которая предназначена для подъема ремонтного персонала, вывешивают плакаты «Не влезай - убьет!». На конструкции, где производят подъем к месту работ, вывешивают плакат «Влезай здесь!».

У места, предназначенного для выполнения работ, после окончания его подготовки помещают плакаты «Работать здесь!».

Отсутствие напряжения на отключенном оборудовании проверяется дежурном персоналом после установки предупредительных плакатов, временных ограждений и присоединения переносных заземлений к заземляющему контуру. Перед проверкой испытывают указатель напряжения, с помощью которого устанавливают отсутствие напряжения на отключенном оборудовании. Для этого прибор подносят к токоведущим частям, расположенным поблизости и находящимся под напряжением. Отсутствие напряжения проверяют на всех зажимах отключенного оборудования, а у выключателя - на шести выводах. Установка защитного заземления. Проверив отсутствие напряжения, на оборудование, где будут производиться монтажные или ремонтные работы, накладывают провода, заземляющие и закорачивающие все три фазы. Накладывать и снимать переносные заземления разрешается только вдвоем, причем один из работающих должен иметь по технике безопасности не ниже чем IV группу, а другой - не ниже чем III группу. Закоротку сначала присоединяют к «земле», изолирующей штангой накладывают зажимами на части всех трех фаз. При этом на руки должны быть диэлектрические перчатки. Необходимо также, чтобы силовые и измерительные трансформаторы были предварительно отключены и со стороны низшего напряжения, в противном случае существует опасность обратного трансформирования низшего напряжения.


Литература

1 О.Е. Атапина. Методические указания к курсовому проектированию по дисциплине «Технология электромонтажных работ».

О.Е. Атапина. Методические указания к расчету заземляющих устройств для курсового и дипломного проектирования.

О.Е. Атапина. Методические указания по выбору транспортных и грузородъемных механизмов.

СНИП.

ГОСТ 2.105.-95, ЕСКД. Общие требования к текстовым документам. - ИПК: Издательство стандартов, 1996.

6 А.Ф. Зюзин, А.М. Вишток. Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок. - М.: Высшая школа, 1980.

7 А.Ф. Зюзин, М.В. Антонов. Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок. - М.: Высшая школа, 1986.

8 Справочник по организации и механизации электромонтажных работ на электростанциях и подстанциях. Под ред. Н.А. Иванова, Н.Г. Этуса. - М.: Энергоатомиздат, 1988.

9 Н.Г. Этус, Л.Н. Махлина. Технология электромонтажных работ на электрических станциях и подстанциях. - М.: Энергоиздат, 1982.

10 ЕНиР. Сборник Е25: Электромонтажные работы

Похожие работы на - Разработка технологии монтажа трансформатора тока ТВ-220



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
