Масса воздуха, перекачиваемая компрессором в единицу времени, - величина постоянная и зависит от его конструктивных особенностей. Однако производительность принято определять не в массовых, а в объемных величинах, что часто приводит к путанице и ошибкам в расчетах.

Дело в том, что воздух, как и другие газы, сжимаем. Это означает, что одна и та же масса воздуха может занимать разный объем в зависимости от давления и температуры. Точная взаимосвязь между этими величинами описывается сложной степенной зависимостью или уравнением политропы. В случае компрессора, наполняющего ресивер, это означает, что с ростом давления в ресивере (на выходе компрессора) его объемная производительность уменьшается.

Если объемная подача компрессора - переменная по времени, - какая же цифра указывается в технических характеристиках? Согласно ГОСТ, производительность компрессора - это объем воздуха, выходящий из него, пересчитанный на физические условия всасывания. В большинстве случаев физические условия на входе в компрессор соответствуют нормальным: температура 200С, давление 1 бар. ГОСТ также допускает возможность отклонения реальных характеристик компрессора от указанных в паспортных данных на величину ±5%.

Кстати, на нормальные условия пересчитывают и параметры потребителей сжатого воздуха, чтобы привести их к общему знаменателю с характеристиками источника. Поэтому номинальный расход 100 л/мин означает, что при рабочем давлении пневмоинструмент за минуту потребляет такое количество воздуха, которое при нормальных условиях заняло бы объем, равный 100 литрам.

Зарубежные производители, не знакомые с содержанием наших ГОСТов, определяют производительность своей продукции иначе, что порой приводит к ошибкам. В паспортных данных на импортную технику указывается теоретическая производительность компрессора (производительность по всасыванию).

Теоретическая производительность определяется геометрическим объемом воздуха, который поместится в рабочей полости компрессора за один цикл всасывания, умноженный на количество циклов в единицу времени. Она отличается от реальной, выходной, в большую сторону. Отличие учитывается коэффициентом производительности, зависящим от условий всасывания и конструктивных особенностей поршневого компрессора - потерь во всасывающих и нагнетательных клапанах, наличия недовытесненного, «мертвого», объема, приводящих к уменьшению наполнения цилиндра. Для компрессоров профессиональной серии коэффициент производительности может составлять величину от 0,6 до 0,7, причем большие значения соответствуют большей подаче.

Точный расчет характеристик поршневого компрессора сложен и связан с решением степенных уравнений.

В поршневом компрессоре можно получить высокие степени повышения давления. В то же время при большой производительности получаются чрезвычайно большие размеры цилиндра и шатунно-кривошипного механизма. Это ведет к необходимости работать с малым числом оборотов, что затрудняет соединение компрессора с турбо- или электроприводом. Кроме того, сжимаемое тело загрязняется смазочным маслом. По изложенным причинам поршневые компрессоры применяют для малой производительности и высокой степени повышения давления.

В настоящее время в автосервисной практике находят применение в основном поршневые устройства. Конструктивно они представляют собой агрегат, включающий компрессорную головку, электропривод, ресивер и устройство автоматического регулирования давления (прессостат).

К основным характеристикам компрессора относятся два параметра - максимальное давление (Pмакс) и объемную производительность или подачу (Qд= Vд /τ).

Большинство предлагаемых сегодня на рынке компрессоров развивают давление, превышающее потребности стандартного пневмооборудования и инструмента, используемого при авторемонте. На рынке представлены компрессоры с максимальным давлением 6, 8, 10, 13 бар.

Напомним, что номинальное рабочее давление окрасочных пистолетов 3-4 бар, пневмоинструмента - до 6,5 бар. Исключение составляет пневмопривод шиномонтажных станков, для которого многие производители рекомендуют использовать сжатый воздух при давлении 8-10 бар. Впрочем, практика показывает, что пневматика шиномонтажного оборудования надежно работает и при использовании 8-барного компрессора.

Что еще нужно учитывать, определяя максимальное давление, развиваемое компрессором?

Во-первых, следует иметь в виду, что система автоматического регулирования давления всех компрессоров настроена таким образом, что обеспечивает поддержание давления в ресивере с допуском (-2 бар) от максимального значения. Это означает, что в процессе работы компрессора с Pмакс=8 бар давление на выходе может изменяться в диапазоне от 6 до 8 бар, у 10-барного, - соответственно, от 8 до 10 бар.

Во-вторых, необходимо учитывать, что наличие протяженных пневмомагистралей до потребителей сжатого воздуха вызывают падение давления в линии. При ошибках в проектировании пневмосети (применении труб малого диаметра, использовании водопроводных запорных устройств, нерациональной прокладке магистралей и т. д.) оно может достигать существенной величины и стать причиной неэффективной работы пневмооборудования. Чтобы избежать возможных неприятностей в таких случаях, нужно отдать предпочтение компрессору с более высоким максимальным давлением.

Из сказанного следует, что в качестве универсального гаражного источника сжатого воздуха можно использовать компрессор с максимальным давлением 8 бар.

Если компрессор будет использоваться исключительно для окрасочных работ, можно обойтись и 6-барным, а в случае разветвленных пневмосетей надежнее использовать компрессор, развивающий давление до 10 бар.

Некоторый запас по давлению полезен и с другой точки зрения. Чем выше давление, развиваемое компрессором, тем большую массу воздуха он может закачать в ресивер и тем большее время последний будет опорожняться до минимально допустимого давления, обеспечивая компрессору время для отдыха.

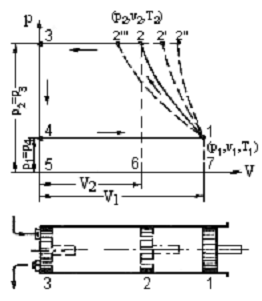

Принципиальная схема и цикл одноступенчатого одноцилиндрового горизонтально- го компрессора представлен на рис. 1. При движении поршня 2 слева направо давление газа в цилиндре становится меньше давления во всасывающем патрубке. Всасывающий клапан (клапаны обозначены цифрой 3) открывается и по мере движения поршня вправо полость цилиндра заполняется газом теоретически по линии 4-1. При обратном движении поршня справа налево всасывающий клапан закрывается и поршень сжимает газ теоретически по кривой 1-2, пока давление в цилиндре не достигнет давления Р2, равного давлению газа в нагнетательной линии трубопровода. Открывается нагнетательный клапан и поршень выталкивает газ в нагнетательную линию трубопровода при постоянном давлении Р2 (линия 2-3). В начале нового хода поршня слева направо вновь открывается всасывающий клапан, давление в цилиндре падает с Р2, до Р1 теоретически мгновенно (линия 3-4) и процесс повторяется. При рассмотрении идеального цикла поршневого компрессора принимают следующие допущения:

. Отсутствуют сопротивления движению потока газа (в том числе и в клапанах).

. Давление и температура газа в период всасывания, так же как и в период выталкивания газа из цилиндра, не меняются.

. Мертвое (вредное) пространство в цилиндре компрессора отсутствует.

. Нет потерь мощности на трение и нет утечек газа.

Рис. 1. Принципиальная схема и идеальный цикл компрессора простого действия

компрессор сжатый воздух одноцилиндровый

При изотермическом процессе газ сжимается по кривой 1-2"', при адиабатическом 1-2", а при политропическом 1-2 или 1-2'. Рассматривая политропический процесс 1-2, видим, что за этот период цикла объем газа уменьшится с V1 до V2, давление изменится от р1 до р2, а температура - от Т1 до Т2. При нагнетании газа в трубопровод (2-3) давление и температура газа остаются неизменными (р2 и Т2). Весь объем газа V2 переходит в нагнетательный трубопровод. За период 3-4 в цилиндре снижается давление до давления во всасывающем трубопроводе (р1). Период всасывания (4-1) характеризуется постоянным давлением Р1 и температурой газа Т1, в цилиндр поступает объем газа, равный V1.

Работа сжатия газа от давления всасывания р1 до давления нагнетания р2 в цилиндре компрессора за время одного цикла характеризуется площадью индикаторной диаграммы, ограниченной линиями, которые соединяют точки 1-2-3-4.

В случае идеального процесса, когда исключены все непроизводительные потери энергии, затрачиваемая энергия равна полезной. Таким образом, индикаторная диаграмма в этом случае дает величину затрачиваемой и полезной работы. При изотермическом процессе газ сжимается без нагрева и выходит с меньшей температурой, чем при адиабатическом или политропическом процессах. Поскольку компрессор предназначен только для сжатия и перемещения газа, то повышение его температуры не является полезной для нас частью работы. Поэтому изотермический процесс (без нагрева газа) более выгоден. При этом процессе на сжатие га- за от давления р1 до давления р2 затрачивается меньше энергии (см. рис. 1, площадь 1-2"'-3-4 наименьшая).

Однако изотермический процесс трудно осуществить на практике, и компрессоры работают при политропическом или адиабатическом процессе. В реальном компрессоре в силу сопротивления нагнетательного клапана и трубопровода давление р2* (точка m на рис.2) в конце сжатия и при нагнетании выше давления р2 среды, куда происходит нагнетания. Поэтому нагнетание изобразится линией 2-m-3. Выступ m в начале нагнетания обусловлен инерцией нагнетательного клапана. От точки 3 рабочее тело, оставшееся во вредном пространстве, расширяется - линия 3-4 (рис.2), и реальная индикаторная диаграмма компрессора замыкается. При поступлении в цилиндр рабочее тело получает тепло от стенок цилиндра, так как температура его при всасывании ниже температуры стенок. Кроме того, оно получает тепло от смешения с газом или паром, оставшимся во вредном пространстве от предыдущего цикла работы и расширившимся до давления всасывания р1*.

Рис. 2. Реальная индикаторная диаграмма поршневого компрессора

В результате температура рабочего тела t1* оказывается больше температуры среды t1, из которой происходит всасывание. Поэтому объем рабочего тела, действительно всасываемого в цилиндр за один ход поршня, т.е. всасываемый объем при параметрах р1* и t1*, изображается на индикатор- ной диаграмме отрезком Vд. Рабочий объем цилиндра - объем между крайними положениями поршня - обозначен Vт.

Отношение λ =  определяет уменьшение производительности компрессора, обусловленное наличием вредного пространства, понижением давления и повышением температуры при всасывании, и называется объемным коэффициентом, (коэффициентом подачи компрессора, коэффициентом производительности). Можно принимать λ = 0,8 ч 0,85.

Литература

Теплотехника - Баскаков А.П. 1991г.

Теплотехника - Крутов В.И. 1986г.

Теплотехника, теплогазоснабжение и вентиляция - Тихомиров К.В. 1981г.57.

Теплотехнические измерения и приборы - Преображенский В.П.1978 г.
