Расчет телекоммуникационной сети ГТС малой емкости

Введение

Актуальность проблемы в настоящее время развития телекоммуникаций происходит в направлении создания рынка телекоммуникационных услуг, внедрения новых телекоммуникационных технологий, их конвергенция. Внедрение новых услуг, как и поддержание существующих, требует соответствующих сетевых ресурсов, при этом современные телекоммуникационные услуги реализуются на основе других новых телекоммуникационных технологий и создания мультисервисных сетей.

Условия рынка требуют повышения качества представляемых потребителям услуг и, как следствие этого, увеличения затрат на поддержание требуемого качества услуг со стороны операторов связи. Однако операторы связи заинтересованы в снижении эксплуатационных расходов и повышении эффективности процессов эксплуатации систем связи и их элементов.

Как показывает мировой опыт, решение указанных задач невозможно без создания и внедрения на телекоммуникационных сетях эффективных систем управления, позволяющих поддерживать на заданном уровне сетевые ресурсы, необходимые для предоставления качественных услуг. На указанные цели в мире тратится 10-20% от стоимости оборудования телекоммуникационных сетей. Следует учитывать, что на существующих сетях используется различное телекоммуникационное оборудование: электромеханические телефонные станции и системы передачи ИКМ современные цифровые системы коммутации и оборудование SDH, а также оборудование, поддерживающее новейшие инфокоммуникационные технологии.

При этом применяются различные методы эксплуатации, существует различная степень приспособленности оборудования сетей к современным технологиям управления.

Комплексное решение вышеперечисленных задач представляет собой сложную проблему, связанную с разработкой научно-обоснованных методов проектирования систем, обеспечивающих поддержание процессов эксплуатации, технического обслуживания, администрирования и управления телекоммуникационными сетями и их элементами.

Очень важно отметить, что высокий показатель работоспособности телекоммуникационных сетей может обеспечить слаженный подход к реконструкции или строительству нового сегмента.

Учитывается планирование различных видов работ и представляемых услуг - строительство зданий и сооружений, прокладка и монтаж кабельных линий, установка оборудования кабельных устройств и коммутационных систем, эффективная программа для привлечения новых клиентов.

Ташкент является крупнейшим городом Центральной Азии и как утвердившийся мегаполис имеет несколько городов-спутников, такие как Зангиота, Кибрай, Келес, Уртаул, Назарбек, Минводы и т.д., в которые заселяется все больше и больше жителей из города Ташкента. В этих малонаселённых городах всё ещё остается большой вопрос об организации широкополосного доступа к услугам телекоммуникаций по проводной сети.

Целью данной работы является решение проблемы проектирования отдельного сегмента телекоммуникационной сети на примере вымышленного города-спутника, название которого с численностью населения 105 500 человек.

Спроектированная телекоммуникационная сеть соединяется с TShTT по средством IP - телефонии

В первой главе рассматриваются вопросы по выбору архитектуры сети, виды работ, необходимые для строительства и запуска в строй телекоммуникационной сети.

Во второй главе рассматриваются вопросы по составлению графика выполнения работ, методы управления и ход проведения строительных работ. Также описываются способы предоставления услуг и техническая поддержка клиентов.

В третьей главе рассматриваются общие вопросы по ТБ. Особое внимание уделяется вопросу правильного проведения инструктажа по ТБ перед началом работ, как правильно консультироваться по ТБ у инженера по ТБ.

1. Проектирование телекоммуникационной сети

1.1 Общие положения по проектированию

Развитие народного хозяйства страны осуществляется по планам, в которых, в числе других отраслей предусматривается соответствующее развитие отрасли связи. На базе плана развития средств связи республики Узбекистан составляются планы для областей, районов и городов. Перспективное развитие городской телефонной сети согласуется с планом развития городского хозяйства в целом. Для городов, являющихся районными центрами, план развития ГТС согласуется также с развитием СТС района.

Проектирование является начальной стадией реализации планов. Этапы проектирования, как и народнохозяйственные планы, охватывают пятилетние периоды. Проектирование ведётся на 3 этапа: начальный, промежуточный и перспективный. Первый этап, начальный, охватывает 4-5 лет со времени ввода ГТС в эксплуатацию. Второй, промежуточный, охватывает последующие 5 лет. Третий, перспективный - последующие 10 лет после второго. Проектные периоды, как правило, совпадают с общими планами развития народного хозяйства. Поэтапное проектирование позволяет рационально осуществлять капитальное строительство избегая технических трудностей развития и излишних затрат на реконструкцию в будущем.

Проектирование ГТС в начальный период осуществляется в одну или две стадии. При одностадийном проектировании дают законченные решения всех вопросов в рабочем проекте. В состав проекта входят сводные сметы и рабочие чертежи. При двухстадийном проектирование сначала разрабатывается технический проект со сметно-финансовом расчётом. В техническом проекте разрабатываются все основные решения в комплексе по ГТС или по отдельным видам сооружения. Возможна разработка проекта какой-либо части ГТС. После утверждения технического проекта составляются рабочие чертежи и сметы к ним.

Основой проектных решений являются:

техническое задание на проектирование или утверждённый технический проект;

исходные данные и материалы изысканий;

государственные стандарты, технические условия, нормы технологического проектирования;

инструкция, правила, руководства, указания, распоряжения и другие директивные материалы по вопросам проектирования и строительства сооружений связи.

При проектировании широко используются типовые проекты и типовые решения по отдельным составным элементам сооружений ГТС. В проектах предусматривается использование наиболее совершенных конструкций, материалов и оборудования.

Проектная документация состоит из нескольких частей. В общей части проекта даётся характеристика города или его района, характеристика ГТС в целом и её составных сооружений, в том числе и линейных. В характеристике даются планируемое развитие города, структура промышленности, развитие жилого фонда, благоустройства. Кроме того в характеристике отмечаются наличии железнодорожного и городского электрифицированного транспорта, состояние дорожных покрытий, категории грунтов, рельеф, наличие грунтовых вод и горизонты их залегания, глубина промерзания грунта и его агрессивность по отношению к подземным сооружениям связи, а также другие сведения, определяющие проектные решения. В общей части обосновывается также схема построения связи на ГТС, ёмкости сети или отдельных её районов, месторасположение АТС.

Технологическая сметная части составляются отдельно по разделам: «Станционные сооружения» и «Линейные сооружения». В особые части проекта выделяются вопросы проектирования здания АТС, вопросы энергоснабжения, организация строительства и другие специальные вопросы.

Проектирование осуществляется специализированно по отделам и группами инженерами и техниками соответствующего профиля. Общее руководство проектированием осуществляет главный инженер проекта.

1.2 Общая часть проекта

Город Ок-йул находится в Ташкентском вилояте в 20 км от г Ташкента в юго-западном направлении.

Население: 105. 500 человек

Административное деление города Ок-йул 4 района: Северо-Восточный, Юго-Восточный, Юго-Западный, Северо-Западный.

Пути сообщения: автотрасса Е-390, железнодорожный путь сообщения Ташкент-Самарканд.

Общая схема города изображена на рис. 1.

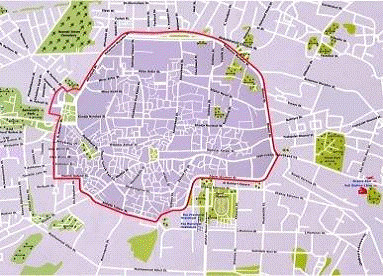

Рис. 1. Общая схема города Ок-йул

Характеристика данного города состоит из нескольких частей:

расстояние и название улиц, проспектов, тупиков и проездов;

плотность населения;

расчет количества абонентов

) Расчет длины улиц, проспектов, проездов

В таблице 1 перечислены улицы и их расстояния

Таблица 1

	район	проспекты, улицы, проезды	Длина
1	С Е В Е Р О - В О С Т О К	ул Тургиновой	900
2		просп. Хан	3350
3		пр Хана	300
4		ул Чиряевой	1000
5		ул Хен	850
6		Ул Галимовой	1300
7		ул. Кривова	1400
8		ул Рогашова	2300
9		Ул Нурмахмудова	1100
10		ул. Петущак	1450
11		ул Ритор	1300
12		ул Бикжановой	4075
13		ул Афанасьевой	1950
14		ул Емельянова	650
15		ул Игонченко	850
16		ул Кологривого	450
17		ул Гайдара	1300
18		1 пр Гайдара	200
19		2 пр Гайдара	175
20		ул Козловой	750
21		ул Зайцевой	575
22		ул Гончаровой	1800
23		ул Ережепова	1200
		итого	29225
24	С Е В Е Р О - З А П А Д	пр Шин	3650
25		ул Ларионовой	2450
26		ул Иляхиной	1200
27		ул Электротехника	3800
28		ул Петренко	1300
29		ул Дияровой	550
30		ул Коротеева	1150
31		ул Мусиной	1300
32		ул Гавриловых	800
33		ул ГЭК	1250
34		ул Сабзавот	850
35		пр Сабзавот	500
36		ул Буланик	350
37		ул Степнова	1050
38		ул ТПКИТ	1350
39		1 пр ТПКИТ	225
40		2 пр ТПКИТ	200
41		3 пр ТПКИТ	350
42		4 пр ТПКИТ	500
43		5 пр ТПКИТ	250
44		6 пр ТПКИТ	200
45		7 пр ТПКИТ	150
46		ул Студенческая	750
47		ул Муртазаевой	1100
		итого	25275
48	ЮГО-ВОСТОК	пр Дружбы народов	5250
49		пр Плинтовая	5375
50		ул Чернильная	900
51		ул Симметричная	600
52		ул Маркера	800
53		ул Астрономическая	600
54		1 пр Плинтовая	400
55		ул Магистральная	1200
56		туп Байтаева	550
57		туп Ефимова	250
58		1 пр Магистральная	325
59		туп Умерова	300
60		ул Умерова	375
61		ул Почтамская	1725
62		ул Морзе	400
63		ул Грибоедова	875
64		ул Линейщиков	550
65		ул Телеграфная	600
66		ул. Белла	425
67		ул. Пужайцева	500
68		1 пр Пужайцева	400
69		2 пр Пужайцева	50
70		туп Коаксиальный	550
71		ул Затейников	450
72		ул Художников	1375
73		пр Мухаммедовой	2925
74		ул Собир-Рахимова	950
75		ул Мошейника	450
76		ул Сибирская	1150
77		1 пр Сибирский	315
78		2 пр Сибирский	100
79		ул Кумыш	575
80		ул Вдовиченко	300
81		1 пр Вдовиченко	250
82		ул Светлая	1275
83		ул Дроздова	575
84		ул Мухаммедовой	575
85		ул Меджитовой	150
86		ул Лермонтова	800
87		ул Алиматовой	425
88		ул Ташкент	150
89		ул TShTT	550
90		ул Сафроновой	575
91		1 пр Сафроновой	150
92		ул Чиланзар	950
93		1 пр Чиланзар	400
94		ул Хамза	100
		итого	38515
95	ЮГО-ЗАПАД	ул. Молодежная	1375
96		ул Байнона	600
97		ул Болалар	400
98		1 пр Байнона	50	ул Кравченко	475
100		ул Светлакова	700
101		1 пр Светлакова	300
102		ул Губкина	1100
103		1 пр Губкина	175
104		2 пр Губкина	175
105		3 пр Губкина	175
106		4 пр Губкина	100
107		ул Крутовой	1410
108		туп Крутовой	375
109		ул Кологривого	500
110		ул 5 июля	325
111		ул Пушкина	700
112		ул Хамида-Амирова	1900
113		ул Ялангач	550
114		ул Кузнецова	350
115		1 пр Крутовой	335
116		1 пр Кузнецова	350
117		2 пр Кузнецова	300
118		ул Кольцевая	500
119		ул Ореховая	350
120		1 пр Молодёжный	300
121		ул Каланова	250
122		ул Южная	250
123		ул Плеханова	800
124		1 пр Плеханова	175
125		ул Пожарников	950
126		ул Сарварова	3500
127		ул Деловая	150
128		ул Предпринимательская	800
129		ул Гоголя	100
130		ул Кулинарная	350
131		ул Навои	800
132		ул ДециБелла	700
133		ул Победа	600
134		ул Ревиной	1600
135		ул Перекрёсток	600
136		ул Ибн Сино	800
137		ул Ломная	500
138		ул Чайная	200
139		ул Сезам	500
140		ул Футболистов	550
141		ул Дании	500
142		ул Сергеева	400
143		ул Зигзаговая	1050
144		1 пр Зигзаговый	400
145		ул Школьников	625
146		1 пр Ревиной	200
147		ул Сантехников	450
148		2 пр Ревиной	150
149		3 пр Ревиной	200
150		4 пр Ревиной	400
151		5 пр Ревиной	500
152		6 пр Ревиной	500
153		ул Рублёвка	800
154		ул Хрулева	600
155		ул Чайковского	600
156		ул Чехова	625
157		1 пр Чайковского	100
158		ул Омарова	1600
159		ул Вишнёвая	650
160		ул 8 марта	900
161		ул Подводников	400
162		ул Останкино	1100
163		ул Комарова	400
164		ул Рахимова	200
165		ул Мухина	175
166		ул Громаковой	150
167		ул Мать и Дитя	225
168		ул Тигровая	550
169		ул Бабуина	200
170		ул Содырова	650
171		ул Харьково	250
172		1 пр Тигровый	100
173		ул Волковой	1000
174		1 пр Волковой	200
175		ул Рахимовой	1425
176		2 пр Волковой	200
177		3 пр Волковой	100
178		итого	46620
179	ВСЕГО ПО ГОРОДУ		139635

) Расчет потенциальных абонентов города Ок-йул

Расчет абонентов квартирного сектора показан в таблице 2.

Таблица 2

район	наименование массива	№ дома	габариты здания	кол абонентов
С Е В Е Р О - В О С Т О К	м-в Долото	1	4х9х2	72
		2	4х9х2	72
		3	4х9х2	72
		4	4х9х2	72
		5	2х5х2	20
		6	2х5х2	20
		7	4х9х2	72
		8	4х9х2	72
		9	4х9х2	72
			итого	544
	м-в Спальный	1	4х9х4	144
		2	4х9х4	144
		3	4х9х4	144
		4	4х9х4	144
		5	4х9х4	144
		6	4х9х4	144
		7	4х9х4	144
		8	4х9х4	144
		9	4х9х4	144




		10	4х9х4	144
		11	4х9х5	180
		12	4х9х3	108
		13	4х9х5	180
		14	4х9х3	108
		15	4х9х3	108
		16	4х9х2	72
		17	4х9х2	72
			итого	2268
	всего по району	2812
Ю Г О - В О С Т О К	м-в Кумыш-1	1	4х9х4	144
		2	4х9х3	108
		3	4х9х3	108
		4	4х9х3
		5	4х9х4	144
		6	4х9х2	72
		7	4х9х2	72
		8	4х9х3	108
		9	4х9х3	108
		10	4х9х2	72
		11	4х9х10	360
		12	4х9х2	72
		13	4х9х2	72
		14	4х9х3	108
		15	4х9х3	108
			итого	1764
	м-в Кумыш-2	1	4х9х3	108
		2	4х9х3	108
		3	4х9х2	72
		4	4х9х3	108
		5	4х9х3	108
		6	4х9х2	72
		7	4х9х2	72
		8	4х9х4	144
		9	4х9х4	144
		10	4х9х4	144
		11	4х9х3	108
			итого	1188
	м-в Кумыш-3	1	4х9х2	72
		2	4х9х2	72
		3	4х9х2	72
		4	4х9х4	144
		5	4х9х2	72



		6	4х9х2	72
		7	4х9х2	72
		8	4х9х2	72
		9	4х9х2	72
		10	4х9х2	72
		11	4х9х2	72
		12	4х9х2	72
		13	4х9х2	72
		14	4х9х2	72
		15	4х9х2	72
		16	4х9х3	108
		17	4х9х3	108
		18	4х9х3	108
		19	4х9х3	108
		20	4х9х3	108
		21	4х9х3	108
		21а	4х9х3	108
		22	4х9х3	108
		23	4х9х2	72
		24	4х9х2	72
		25	4х9х2	72
		26	4х9х2	72
		27	4х9х4	144
		28	4х9х3	108
		29	4х9х3	108
		30	4х9х3	108
		31	4х9х2	72
		32	4х9х2	72
		33	4х9х2	72
		34	4х9х3	108
		35	4х9х2	72
		36	4х9х2	72
		37	4х9х2	72
		38	4х9х2	144
		39	4х9х4	108
		40	4х9х3	144
		41	4х9х4	72
		42	4х9х2	144
		43	4х9х4	72
		44	4х9х2	108
			итого	4104
	м-в Кумыш-4	1	4х9х3	108
		2	4х9х4	144
		3	4х9х2	72
		4	4х9х3	108
		5	4х9х4	144
		6	4х9х3	108
		7	4х9х2	72
		8	4х9х2	72
		9	4х9х2	72
		10	4х9х2	72
		11	4х9х2	72
		12	4х9х2	72
		13	4х9х2	72
		14	4х9х2	72
		15	4х9х4	144
		16	4х9х2	72
		17	4х9х2	72
		18	4х9х2	72
			итого	1620
	м-в Кумыш-5	1	4х9х2	72
		2	4х9х2	72
		3	4х9х2	72
		4	4х9х2	72
		5	4х9х2	72
		6	4х9х2	72
		7	4х9х3	108
		8	4х9х3	108
		9	4х9х2	72
		10	4х9х2	72
			итого	792
	м-в Элит	1	2х9х4	72
		2	2х9х1	18
		3	2х9х2	36
		4	2х9х2	36
		5	2х9х2	36
		6	2х9х1	18
		7	2х9х1	18
		8	2х9х1	18
		9	2х9х3	54
		10	2х9х3	54
		11	2х9х3	54
		12	2х9х2	36
		13	2х9х3	54
		14	2х9х3	54
		15	2х9х3	54
		16	2х9х2	36
		17	2х9х2
		18	2х9х1	18
		19	2х9х1	18
		20	2х9х1	18
		21	2х9х1	18
		22	2х9х1	18
		23	2х9х4	72
		24	2х9х2	36
		25	2х9х1	18
		26	2х9х3	54
		27	2х9х1	18
		28	2х9х1	18
		29	2х9х2	36
		30	2х9х2	36
		31	2х9х1	18
		32	2х9х1	18
		33	2х9х1	18
		34	2х9х4	72
		35	2х9х3	54
		36	2х9х3	54
		37	2х9х2	36
		38	2х9х2	36
		39	2х9х3	54
		40	2х9х3	54
			итого	1476
	всего по району	10944
ЮГО-ЗАПАД	м-в Ялангач 1	1	10х16	160
		2	2х5х3	30
		3	10х16	160
		4	2х5х4	40
		5	2х5х3	30
		6	3х5х6	80
		7	2х5х3	30
		8	2х5х3	30
		9	2х5х3	30
		10	2х5х3	30
		11	2х5х3	30
		12	3х5х4	60
		13	2х5х2	20
		14	2х5х2	20
		15	2х5х2	20
		16	2х5х2	20
		17	2х5х3	30
		18	2х5х3	30
		19	2х5х8	80
			итого	930
	м-в Ялангач 2	1	2х4х2	16
		2	2х4х2	16
		3	2х4х2	16
		4	2х4х2	16
		5	2х4х4	32
		6	3х4х4	48
		7	2х4х4	32
		8	3х4х6	72
		9	2х4х6	48
		10	2х4х6	48
		11	2х4х6	48
		12	2х4х2	16
		13	2х4х2	16
		14	2х4х2	16
		15	2х4х2	16
		16	2х4х2	16
		17	2х4х2	16
		18	2х4х2	16
			итого	504
	м-в Замон	1	3х9х1	18
		2	3х9х1	18
		3	3х9х1	18
		4	3х9х1	18
		5	3х9х1	18
		6	3х9х3	27
		7	3х9х1	18
		8	3х9х1	18
		9	3х9х1	18
		10	3х9х1	18
		11	3х9х3	27
		12	3х9х1	18
			итого	234
	всего по району	1668
СЕВЕРО-ЗАПАД	м-в Атака	1	3х4х2	24
		2	3х4х2	24
		3	2х4х2	16
		4	2х4х2	16
		5	3х4х2	24
		6	3х4х5	60
		7	2х4х2	16
		8	2х4х2	16
		9	2х4х2	16
		10	3х4х2	24
		11	2х4х2	16
		12	2х4х2	16
		13	2х4х2	16
		14	2х4х2	16
		15	3х4х2	24
		16	3х4х5	60
		17	2х4х2	16
		18	2х4х2	16
		19	2х4х2	16
		20	2х4х2	16
		21	2х4х2	16


		22	3х4х2	24
		23	2х4х2	16
		24	2х4х2	16
		25	3х4х2	24
		26	2х4х2	16
		27	2х4х2	16
		28	2х4х2	16
		29	2х4х2	16
		30	2х4х2	16
			итого	624
	м-в Муратине	1	2х5х2	20
		2	2х5х2	20
		3	2х5х2	20
		4	2х5х2	20
		5	2х5х2	20
		6	2х5х2	20
		7	3х5х4	60
		8	2х5х2
		9	2х5х2	20
		10	2х5х2	20
		11	2х5х2	20
		12	3х5х4	60
		13	2х5х1	10
		14	2х5х1	10
		15	2х5х2	20
		16	2х5х1	10
		17	2х5х1	10
		18	3х5х5	75
		19	2х5х2	20
		20	2х5х2	20
		21	2х5х2	20
			итого	515
	м-в Веселый	1а	3х4х5	60
		1б	2х4х2	16
		1в	2х4х2	16
		2а	2х4х2	16
		2б	2х4х2	16
		2в	2х4х2	16
		3а	2х4х2	16
		3б	2х4х2	16
		4а	3х4х5	60
		4б	3х4х5	60
		5а	3х4х5	60
		5б	3х4х5	60
		5в	3х4х5	60
		6а	2х4х5	40
		6б	2х4х5	40
		7а	2х4х2	16
		7б	2х4х2	16
		7в	2х4х2	16
		8а	2х4х5	40
		8б	2х4х5	40
		9а	2х4х5	40
		9б	2х4х5	40
		10а	2х4х5	40
		10б	2х4х5	40
		10в	2х4х5	40
		11а	2х4х5	40
		11б	2х4х5	40
		12а	2х4х5	40
		12б	2х4х5	40
		12в	2х4х5	40
		13а	3х5х6	90
		13б	3х5х6	90
		14а	2х4х5	40
		14б	2х4х5	40
			итого	1340
	всего по району	2479
	ВСЕГО ПО ГОРОДУ			17903

архитектура строительный график управление

Примечание: в столбце «габариты» указывается количество абонентов в одном доме axbxc, где a - количество квартир на этаже, b - количество этажей в одном доме, c - количество подъездов

Таблица 3

район	Название махалли	Кол абонентов
ЮГ О - В О С Т О К	Собир-Рахимов	130
	Бустон	36
ЮГ О - ЗАПАД	Олмазор	191
	Ибн Сино	111
	Амир Темур	334
	Бобур	51
	Белтибо	159
	Коттеджи	4
Всего по городу		1016

Расчет абонентов учрежденческого сектора показан в таблице 4.

Таблица 4

Наименование учреждений	Название учреждения	Количество абонентских номеров	Район
Учебные учреждения	Институт физической культуры	20	Ю-З
	Окйулевский Проф Колл Информ Технологий	8	Ю-З
	Окйулевский Государств Технич Университет	15	С-В
	Инстит информац технологий	35	Ю-З
	Колледж легкой промышленности	28	С-З
	Колледж бытовых услуг	8	С-З
	Кулинарный колледж	8	Ю-З
	Финансовый колледж	16	Ю-З
	Ж/Д колледж	11	Ю-З
	Автодорожный колледж	8	Ю-З
	Школа 209	6	С-3
	Школа 116	5	Ю-З
	Школа 204	6	С-З
	Школа 49	4	С-З
	Школа 4	7	С-В
	Школа 7	7	С-В
	Школа 47	4	Ю-В
	Школа 5	4	Ю-В
	Школа 2	4	Ю-В
	Школа 3	4	Ю-В
	Школа 151	5	С-З
	дет сад 1	4	С-З
	дет сад 2	4	С-З
	дет сад 3	4	С-З
	детсад 4	5	С-В
	дет сад 5	3	С-В
	дет сад 6	5	С-В
	дет сад 7	5	Ю-В
	дет сад 8	4	Ю-В
	дет сад 9	3	Ю-З
	Город Клиника 2	12	С-В
	Гор Клиника 1	14	С-З
	Город клиника 3	15	Ю-В
	Поликлиника 25	11	Ю-З
	Город клиника 4	15	Ю-З
	Etynh город больница	16	С-З
	Род дом	16	Ю-З
Культурные и административные здания	Пожарна охрана	10	С-В
	ЗАГС	8	С-В
	СУД	16	С-В
	БАНК	48	С-З
	Кинотеатр	10	С-З
	Театр	8	С-З
	Выстав галлере	6	С-З
	Салон Красоты	13	Ю-З
	Ипподром	10	Ю-З
	Стадион	12	Ю-З
	Бассейн	8	Ю-З
	Вокзал	12	С-В
	Аквапарк	8	С-В
	Хокимият	22	Ю-З
	Телецентр	30	С-В
	ГУВД	50	С-В
	Отель Хилтон	30	С-В
	Хотел Хилтон	10	С-В
	Ресторан Какаду	С-В
	Дворец Молодёжи	10	С-В
	Городская Библиотека	4	С-В
	Учебный центр Language	12	С-В
	Автозаправка	4	С-З
	Клуб Opera	6	С-В
Торговые центры	Супер Оптовый базар	25	С-В
	Мини базар	4	Ю-З
	Центральный Алайский базар	10	С-В
	Бутики	12	С-З
	Супер маркет Дуние	5	Ю-З
	Овощной Рынок	4	Ю-З
Бизнес центры	Б-Ц 1	256	Ю-З
	Б-ц 2	125	Ю-З
	Б-Ц 6	100	С-З
	Б-Ц 4	150	Ю-В
	Б-Ц 5	140	С-В
	Б-Ц 7	58	Ю-В
	всего по городу	1593

Расчет абонентов народно-хозяйственного сектора показан в таблице 5.

Таблица 5

Название предприятия	Количество абонентских номеров	Район
ЭЛЕВАТОР	154	С-З
Макаронная Фабрика	158	С-З
Железо-Бетонный завод	156	С-З
С-З Котельная	148	С-З
Хлебобулочная фабрика	125	С-З
Кондитерская фабрика	148	С-З
NESTLE	135	С-З
TEGEN	148	С-З
Кабельный завод	198	С-З
Кисломолочный комбинат	126	С-З
С-З Подстанция	120	С-З
Текстильная фабрика	190	С-З
Обувная фабрика	129	С-З
Завод A K F A	168	С-З
Мясокомбинат	179	С-З
Складские помещения	124	С-З
ДЕПО	189	С-В
Завод Фотон	125	С-В
Автобаза	126	С-В
Науч-техн центр информ технолог	526	С-В
С-В Подстанция	115	С-В
Текстильн Комбин	168	Ю-В
Ю-В Котельная	122	Ю-В
всего по городу	3777

) Выполнение анализа распределения нагрузки по районам города

Северо-Западный район.

Таблица 6

Категория абонента	Наименование объекта	Кол абон номеров	всего
Квартирный сектор	м-в Атака	624	2479
	м-в Муратине	515
	м-в Веселый	1340
Учрежденческий сектор	Колледж легкой промышленности	28	270
	Колледж бытовых услуг	8
	Школа 209	6
	дет сад 6	5
	дет сад 1	4
	дет сад 2	4
	дет сад 3	4
	Гор Клиника 1	14
	БАНК	48
	Кинотеатр	10
	Театр	8
	Автозаправка	4
	Гор Больница	16
	Бутики	12
	Б-Ц 6	100
	Макаронная Фабрика	158
	Железо-Бетонный завод	156
	С-З Котельная	148
	Хлебобулочная фабрика	125
	NESTLE	135
	TEGEN	148
	Кабельный завод	198
	Кисломолочный комбинат	126
	С-З Подстанция	120
	Текстильная фабрика	190
	Обувная фабрика	129
	Завод A K F A	168
	Мясокомбинат	179
	Складские помещения	124
	всего	5009	5009

Диаграмма 1. Анализ количества абонентов в Северо-Западном районе

- Северо-Восточный район

Таблица 7

категория абонента	наименование объекта	кол абон номеров	всего
Квартирный сектор	м-в Долото	544	2812
	м-в Спальный	2268
Учрежденческий сектор	ВУЗ городок	456	963
	Школа 4	7
	Школа 7	7
	детсад 4	5
	дет сад 5	3
	дет сад 6	5
	Город Клиника 2	12
	Пожарная охрана	10
	ЗАГС	8
	СУД	16
	Вокзал	12
	Аквапарк	8
	ГУВД	50
	Отель Хилтон	30
	Хотел Хилтон	10
	Ресторан Какаду	8
	Дворец Молодёжи	10
	Городская Библиотека	4
	Учебный центр Language	12
	Клуб Opera	6
	Супер Оптовый базар	25
	Центральный Алайский базар	10
	Б-Ц 5	140
	Б-Ц4	150
Н/Х сектор	ДЕПО	189	1081
	Завод Фотон	125
	Автобаза	126
	Науч-техн центр информ технолог	526
	С-В Подстанция	115
	всего по району	4843	4843

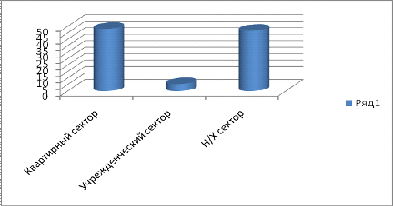

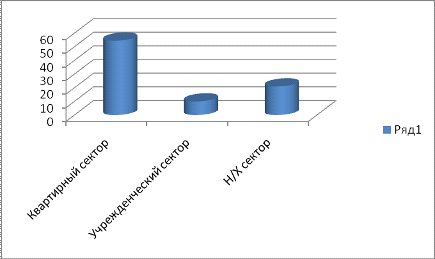

Диаграмма 2. Анализ количества абонентов в Северо-Восточном районе города Ок-йул

Юго-Восточный район

Таблица 8

Категория абонента	Наименование объекта	Кол абон номеров	Всего
Квартирный сектор	мНв Кумыш 1	1764	11110
	м-в Кумыш 2	1188
	м-в Кумыш 3	4104
	м-в Кумыш 4	1620
	м-в Кумыш 5	792
	м-в Элит	1476
	мах Сабир Рахимов	130
	мах Бустон	36
Учрежденческий сектор	Школа 47	4	148
	Школа 5	4
	Школа 2	4
	Школа 3	4
	дет сад 7	5
	дет сад 8	4
	Город клиника 3	15
	Б-Ц 7	58
Н/Х сектор	Текстильный Комбинат	168	290
	Ю-В Котельная	122
	Итого по району	11648	11548

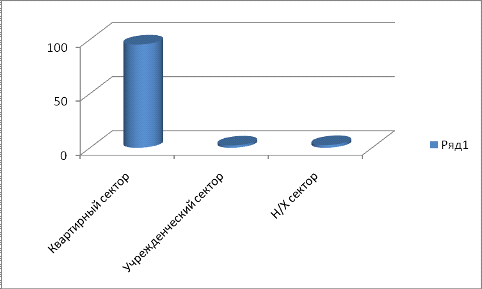

Диаграмма 3. Анализ количества абонентов в Юго-Восточном районе города Ок-йул

Юго-Западный район

Таблица 9

Категория абонента	Наименование объекта	Кол абон номеров	всего	м-в Ялангач 1	930	2518
	м-в Ялангач 2	504
	м-в Замон	234
	мах Олмазор	191
	мах Ибн Сино	111
	мах Амир Темур	334
	мах Бобур	51
	мах Белтибо	159
	Коттеджи	4
Учрежденческий сектор	Институт физической культуры	20	615
	Окйулевский Проф Колл Информ Технологий	8
	Инстит информац технологий	35
	Кулинарный колледж	8
	Финансовый колледж	16
	Ж/Д колледж	11
	Автодорожный колледж	8
	Школа 116	5
	дет сад 9	3
	Поликлиника 25	11
	Город клиника 4	15
	Род дом	16
	Салон Красоты	13
	Ипподром	10
	Стадион	12
	Бассейн	8
	Хокимият	22
	Мини базар	4
	Супер маркет Дуние	5
	Овощной Рынок	4
	Б-Ц 1	256
	Б-ц 2	125
Н/Х сектор	Кондитерская Фабрика	148	148
	Итого по району	3281	3281

Диаграмма 4. Анализ количества абонентов в Юго-Западном районе города Ок-йул

) Распределение нагрузки по категориям

Таблица 10

Район	Квартирный сектор	Учрежденческий сектор	Народно-хозяйственный сектор
Северо-Западный	2479	270	2258
Северо-Восточный	2812	963	1081
Юго-Восточный	11110	148	290
Юго-Западный	2518	615	148

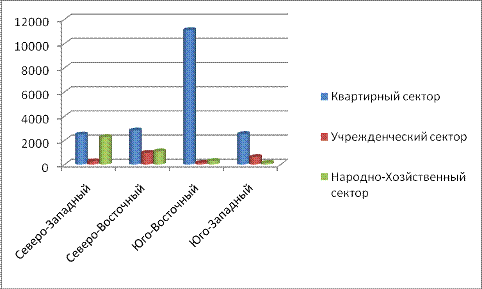

Диаграмма 5. Распределение нагрузки по категориям

1.3 Выбор места строительства зданий районных коммутационных станций

Для районированных сетей вначале определяют границы обслуживания каждой проектируемой АТС. Для выбора места строительства здания АТС следует учитывать, кроме абонентских линий, направление и количество соединительных линий, наличие свободных участков для застройки и общую планировку района. Выбор места производят с соответствующим технико-экономическим обоснованием, излагаемым в проекте.

Согласно проведённым расчетам и анализам распределения абонентской нагрузки по районам города Ок-йул.

В следующей таблице показана примерные абонентские ёмкости проектируемых коммутационных станций. Количество коммутационных станций в этом городе равно количеству административных единиц - районов.

Таблица 11

Номер станции	Район	Ёмкость	Ёмкость с запасом
АТС - 1	Северо-Западный	5161	6000
АТС - 2	Северо-Восточный	4406	5000
АТС - 3	Юго-Восточный	11648	12000
АТС - 4	Юго-Западный	3133	4000
		24348	27000

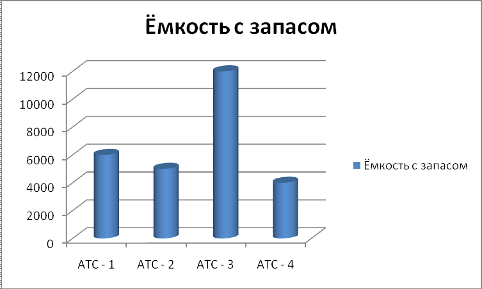

Диаграмма 6. Абонентские ёмкости АТС

Из таблицы 11 следует, что Юго-Восточный район имеет самую большую ёмкость. Следовательно в этом районе необходима установка выносных концентраторов. А в трёх других районах запас номеров в пределах нормы, следовательно установка концентраторов не требуется.

) Проектирование магистральной сети

Для квартирных телефонов проектируют равное число магистральных пар. При расчете в магистральных кабелях необходимо предусмотреть соответствующее количество соединительных линий к выносным концентраторам и домовым подстанциям. Количество соединительных линий к концентраторам определяют расчетом по создаваемой ими нагрузке. При отсутствии данных для расчета число соединительных линий принимают по нормам технологического проектирования.

Из общей емкости сети необходимо исключать проверочные номера, которые остаются на АТС, и для них магистральных пар не требуется. Количество проверочных номеров берут из расчета 1% от абонентской емкости АТС. Для гибкости сети, и главным образом, для того, чтобы избежать затруднений при новых установках из-за неточности проектных расчетов, на магистральной сети предусматривают запас пар в объеме 2-3%.

Таблица 12

АТС - 1	6058
АТС - 2	5049
АТС - 3	12118
АТС - 4	4040

1.4 Расчет шкафных районов

Шкафные районы выделяют по емкости перспективного этапа, учитывая существующие шкафы. Выделение шкафных районов осуществляют на плане застройки города в масштабе 1:5000. Наивыгоднейшая емкость распределительных шкафов может быть определена теоретическим расчетом. Существуют шкафы трех емкостей. При высокой телефонной плотности в районах застройки крупными домами следует устанавливать шкафы емкостью 1200х2. В границах такого шкафного района должно быть до 500 телефонов, то есть предельная загрузка по магистральной сети составляет 500 пар. При средней плотности в районах застройки 8-10 квартирными домами следует проектировать установку шкафов 600х2. В границах такого района устанавливают до 250 телефонов. При малой плотности проектируют установку шкафов 300х2 со стопарным магистральным кабелем.

Шкафные районы должны быть компактными. Границы шкафных районов целесообразно проводить по широким улицам, железнодорожным путям, скверам, садам, рекам и т.д.

Район в радиусе 300 м от здания АТС является зоной прямого питания. Прямое питание может быть также запроектировано для жилых и административных зданий с постоянным числом телефонов на всех трех этапах проектирования; расстояние этих зданий до АТС не имеет значения.

Для расчета шкафных районов рекомендуется применять формулу х = L, где L - расстояние по трассе от входа магистрального кабеля в шкафной район до центра телефонной нагрузки. Обычно средняя длина распределительного кабеля составляет 200 - 300 м. Далее составляют «Ведомость распределения пар по шкафным районам и зонам прямого питания» по магистральным парам. Следует учесть, что в РШ должны подаваться магистральные кабели емкостью, кратной 100.

По «Ведомости распределения» необходимо подсчитать число пар для всех шкафных районов и для зоны прямого питания

Nп = Nпр + Nш,

где Nпр - число пар, проектируемых для зоны прямого питания; Nш - число магистральных пар, проектируемых к включению в боксы распределительных шкафов.

Полученная емкость может быть несколько выше рассчитанной за счет округления до номинальной емкости магистральных кабелей. Поэтому необходимо проверить проектируемый запас, который не должен превышать 2-3%, а для зоны прямого питания - до 5%.

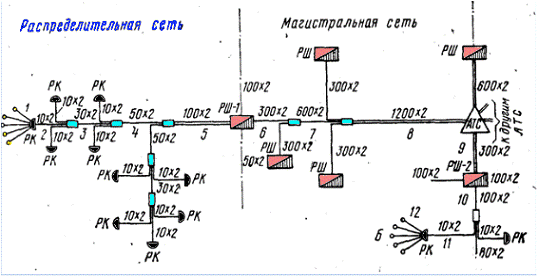

На плане города наносят трассы кабелей магистральной сети. Трассы намечают, начиная от удаленных шкафов и приближаясь к АТС. Трассы должны быть наикратчайшими с учетом требований экономичности и надежности и с максимальным использованием существующих кабелей. Так оформляют чертеж «План города с магистральной сетью».

В заключение составляют «Схему магистральной сети», на которой указывают объемы работ.

Таблица 7

Номер шкафа

Ёмк

Кол абон

Пункты назначения

Номера домов

Р.Ш.

1-1.

300х2

120

м-в Атака

Р.Ш.

1-2.

300х2

132

м-в Атака

Р.Ш.

1-3.

300х2

136

м-в Атака

Р.Ш.

1-4.

300х2

м-в Атака

Р.Ш.

1-5.

300х2

142

м-в Атака

дс1

шк209

Р.Ш.

1-6.

300х2

148

Котельная

Р.Ш.

1-7.

600х2

156

Ж/Б Завод

Р.Ш.

1-8.

300х2

145

м-в Муратине

Р.Ш.

1-9.

600х2

160

м-в Муратине

Р.Ш.

1-10.

300х2

100

м-в Муратине

Р.Ш.

1-11.

300х2

114

м-в Муратине

дс2

Р.Ш.

1-12.

150х2

Колледж легкой промышленности и Колл Бытовых услуг

Р.Ш.

1-13.

150х2

Б-ц 6, Автозаправка

Р.Ш.

1-14.

150х2

Б-ц 6

Р.Ш.

1-15.

1200х2

312

Элеватор+Макаронная фабрика

Р.Ш.

1-16.

150х2

Банк Кинотеатр Театр

Р.Ш.

1-17.

150х2

Бутики+Городская Больница

Р.Ш.

1-18.

600х2

200

м-в Веселый

1а

1б

1в

2а

2б

2в

4б

Р.Ш.

1-19.

600х2

278

м-в Веселый

3а

3б

4а

4б

5а

12а

14а

14б

шк204

Р.Ш.

1-20.

1200х2

380

м-в Веселый

13а

13б

12б

12в

11а

11б

10б

Р.Ш.

1-21.

600х2

292

м-в Веселый

5б

5в

10а

6а

6б

7а

7б

7в

дс3

Р.Ш.

1-22.

200

м-в Веселый

8а

8б

9а

9б

10в

Р.Ш.

1-23.

1200х2

323

Кабельный завод+Хлебобулочная фабрика

Р.Ш.

1-24.

600х2

283

NESTLE + TEGEN

Р.Ш.

1-25.

300х2

120

C-В Подстанция

Р.Ш.

1-26.

300х2

126

Кисломолочная фабрика

Р.Ш.

1-27.

300х2

124

Складские помещения

Р.Ш.

1-28.

300х2

129

Обувная фабрика

Р.Ш.

1-29.

600х2

168

Завод AKФА

Р.Ш.

1-30.

600х2

179

Мясокомбинат

Р.Ш.

1-31.

600х2

190

Текстильная фабрика

Прямое питание

Гор Клиника 1

ИТОГО

5009

Б) Ведомость распределения шкафных районов на АТС-2.

Таблица 8

Номер шкафа		Ёмк	Кол-абон	Пункты назначения	Номера домов
Р.Ш.	2-1.	1200х2	432	м-в Спальный	1	2	3
Р.Ш.	2-2.	600х2	288	м-в Спальный	4	5
Р.Ш.	2-3.	1200х2	576	м-в Спальный	6	7	8	9
Р.Ш.	2-4.	1200х2	437	м-в Спальный	10	11	12	дс6
Р.Ш.	2-5.	600х2	256	ВУЗ городок
Р.Ш.	2-6.	600х2	200	ВУЗ городок
Р.Ш.	2-7.	600х2	295	м-в Спальный	13	15	шк 4
Р.Ш.	2-8.	600х2	252	м-в Спальный	14	16	17
Р.Ш.	2-9.	150х2	20	Аквапарк Учебный центр
Р.Ш.	2-10.	300х2	115	С-В подстанция
Р.Ш.	2-11.	1200х2	526	Науч технич Центр Информац технологий
Р.Ш.	2-12.	150х2	25	Супер оптовый рынок
Р.Ш.	2-13.	150х2	12	Вокзал
Р.Ш.	2-14.	300х2	126	Автобаза
Р.Ш.	2-15.	600х2	189	ДЕПО
Р.Ш.	2-16.	150х2	125	Завод Фотон
Р.Ш.	2-17.	600х2	256	м-в Долото	5	6	7	8	9
Р.Ш.	2-18.	600х2	299	м-в Долото	1	2	3	4	дс3	шк7
Р.Ш.	2-19.	150х2	42	ЗАГС+Ресторан+СУД+Дворец Молодежи
Р.Ш.	2-20.	600х2	164	Гор Библиотека+Пожарная+Б-Ц4
Р.Ш.	2-21.	150х2	46	2 Гостиницы+ Клуб Опера
Р.Ш.	2-22.	150х2	150	Центральный Алайский+Б-Ц5
Прямое питание			12	Гор клиника 2
	ИТОГО		4843

В) Ведомость распределения шкафных районов на АТС-3.

Таблица 9

Номер шкафа

Ёмк

Кол абон

Пункты назначения

Номера домов

Р.Ш.

3-1.

600х2

288

м-в Кумыш 2

Р.Ш.

3-2.

600х2

292

м-в Кумыш 2

шк 3

Р.Ш.

3-3.

1200х2

365

м-в Кумыш 2

дс 7

Р.Ш.

3-4.

600х2

252

м-в Кумыш 2

Р.Ш.

3-5.

1200х2

360

м-в Кумыш 1

Р.Ш.

3-6.

1200х2

468

м-в Кумыш 1

Р.Ш.

3-7.

600х2

220

м-в Кумыш 1

шк 2

Р.Ш.

3-8.

1200х2

540

м-в Кумыш 1

Р.Ш.

3-9.

1200х2

504

м-в Кумыш 3

Р.Ш.

3-10.

300х2

180

м-в Кумыш 3

Р.Ш.

3-11.

1200х2

360

м-в Кумыш 3

Р.Ш.

3-12.

600х2

184

м-в Кумыш 1

дс8

Р.Ш.

3-13.

1200х2

432

м-в Кумыш 3

Р.Ш.

3-14.

300х2

144

м-в Кумыш 3

Р.Ш.

3-15.

600х2

216

м-в Кумыш 3

Р.Ш.

3-16.

1200х2

324

м-в Кумыш 3

Р.Ш.

3-17.

1200х2

324

м-в Кумыш 3

21а

Р.Ш.

3-18.

600х2

216

м-в Кумыш 3

Р.Ш.

3-19.

1200х2

468

м-в Кумыш 3

Р.Ш.

3-20.

600х2

252

м-в Кумыш 3

Р.Ш.

3-21.

300х2

144

м-в Кумыш 3

Р.Ш.

3-22.

1200х2

324

м-в Кумыш 3

Р.Ш.

3-23.

600х2

216

м-в Кумыш 3

Р.Ш.

3-24.

600х2

328

м-в Кумыш 4

шк 5

Р.Ш.

3-25.

600х2

144

м-в Кумыш 4

Р.Ш.

3-26.

150х2

м-в Кумыш 4

Р.Ш.

3-27.

150х2

м-в Кумыш 4

Р.Ш.

3-28.

600х2

216

м-в Кумыш 4

Р.Ш.

3-29.

1200х2

360

м-в Кумыш 4

Р.Ш.

3-30.

600х2

216

м-в Кумыш 4

Р.Ш.

3-31.

150х2

144

м-в Кумыш 4

Р.Ш.

3-32.

150х2

м-в Кумыш 4

Р.Ш.

3-33.

150х2

м-в Кумыш 5

Р.Ш.

3-34.

300х2

144

м-в Кумыш 5

Р.Ш.

3-35.

150х2

м-в Кумыш 5

Р.Ш.

3-36.

300х2

144

м-в Кумыш 5

Р.Ш.

3-37.

150х2

м-в Кумыш 5

Р.Ш.

3-38.

600х2

216

м-в Кумыш 5

Р.Ш.

3-39.

150х2

м-в Кумыш 5

Р.Ш.

3-40.

150х2

текстильный комбинат

Р.Ш.

3-41.

150х2

текстильный комбинат

Р.Ш.

3-42.

150х2

махалля Собир Рахимов

Р.Ш.

3-43.

150х2

махалля Собир Рахимов

Р.Ш.

3-44.

150х2

махалля Собир Рахимов

Р.Ш.

3-45.

150х2

махалля Собир Рахимов

Р.Ш.

3-46.

150х2

махалля Бустон

Р.Ш.

3-47.

150х2

Б-ц 7

Р.Ш.

3-48.

600х2

216

м-в Элит

Р.Ш.

3-49.

600х2

180

м-в Элит

Р.Ш.

3-50.

600х2

162

м-в Элит

Р.Ш.

3-51.

600х2

162

м-в Элит

Р.Ш.

3-52.

600х2

288

м-в Элит

Р.Ш.

3-53.

150х2

м-в Элит

Р.Ш.

3-54.

600х2

202

м-в Элит

шк 47

Р.Ш.

3-55.

150х2

м-в Элит

Р.Ш.

3-56.

300х2

126

м-в Элит

Прямое питание

ГУВД

Прямое питание

Гор Клиника 3

Прямое питание

122

Ю-В Котельная

ИТОГО

11548

Г) Ведомость распределения шкафных районов на АТС-4

Таблица 10

Номер шкафа

Ёмкость

Кол-во абонентов

Пункты назначения

Номера домов

Р.Ш.

4-1.

150х2

махалля Амир Темур

Р.Ш.

4-2.

150х2

махалля Амир Темур

Р.Ш.

4-3.

150х2

махалля Амир Темур

Р.Ш.

4-4.

150х2

махалля Амир Темур

Р.Ш.

4-5.

150х2

махалля Амир Темур+ Ипподром

Р.Ш.

4-6.

150х2

махалля Амир Темур

Р.Ш.

4-7.

300х2

108

махалля Амир Темур

Р.Ш.

4-8.

150х2

махалля Ибн Сино

Р.Ш.

4-9.

махалля Ибн Сино

Р.Ш.

4-10.

600х2

256

Б-ц-1

Р.Ш.

4-11.

300х2

125

Б-ц-2

Р.Ш.

4-12.

300х2

м-в Замон

шк116

Р.Ш.

4-13.

150х2

м-в Замон

дс9

Р.Ш.

4-14.

300х2

м-в Замон

Р.Ш.

4-15.

300х2

148

Кондитерская фабрика

Р.Ш.

4-16.

150х2

Институт Информационных технологий

Р.Ш.

4-17.

300х2

махалля Бельтибо

Р.Ш.

4-18.

150х2

махалля Бельтибо

Р.Ш.

4-19.

150х2

махалля Бобур+Коттеджи+Маркет «Dunyo»

Р.Ш.

4-20.

300х2

Телецентр+ Салон Красоты+ Родильный Дом

Р.Ш.

4-22.

150х2

Колледжи: Финансовый, Кулинарный, ЖД

Р.Ш.

4-23.

150х2

Хокимият

Р.Ш.

4-24.

300х2

110

м-в Ялангач 1

Р.Ш.

4-25.

150х2

м-в Ялангач 1

Р.Ш.

4-26.

150х2

м-в Ялангач 1

Р.Ш.

4-27.

1200х2

355

м-в Ялангач 1

шк151

Р.Ш.

4-28.

150х2

150

м-в Ялангач 1

Р.Ш.

4-29.

300х2

м-в Ялангач 1

Р.Ш.

4-30.

300х2

100

м-в Ялангач 1

Р.Ш.

4-31.

150х2

м-в Ялангач 1

Р.Ш.

4-32.

600х2

176

м-в Ялангач 2

Р.Ш.

4-33.

150х2

м-в Ялангач 2

Р.Ш.

4-34.

600х2

184

м-в Ялангач 2

Р.Ш.

4-35.

150х2

м-в Ялангач 2

Р.Ш.

4-36.

150х2

м-в Ялангач 2

Р.Ш.

4-39.

150х2

махалля Олмазор, ОПКИТ, мини базар, Поликлиника 25

Прямое питание

Городская Клиника 4

Прямое питание

Институт физической культуры

Прямое питание

Стадион ТПКИТ

Прямое питание

Бассейн

Прямое питание

Овощной Базар

ИТОГО

3281

Д) Количество распределительных шкафов по емкостям рассмотрено в Таблице 11.

Таблица 11

Распределительные шкафы	количество
150х2	52
300х2	33
600х2	42
1200х2	20

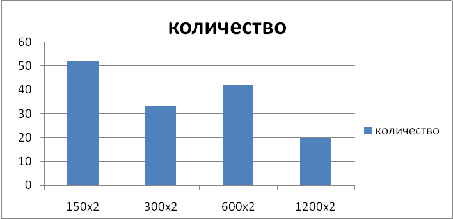

Диаграмма 7. Анализ распределительных шкафов

Таблица 12

Распределительные шкафы	АТС 1	АТС 2	АТС3	АТС4
150х2	7	5	17	23
300х2	2	13	7	11
600х2	9	10	20	3
1200х2	4	3	12	1

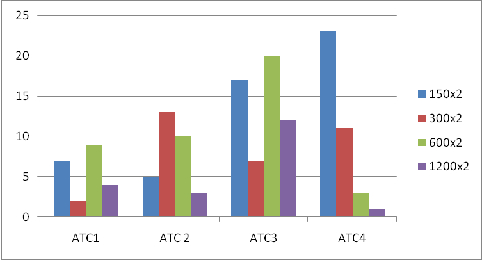

Диаграмма 8. Анализ распределительных шкафов

Ж) Количество магистральных и распределительных боксов

Таблица 13

Распределительные шкафы	Количество	Количество боксов
150х2	52	50х2 - 156
300х2	33	100х2 - 99
600х2	42	100х2 - 252
1200х2	20	100х2 - 240
Боксы	Всего
50х2	156
100х2	591

1.5 Проектирование распределительной сети

Для проектирования распределительной сети по каждому шкафному району составляют список вводов, в котором указывают емкость существующего и проектируемого ввода. В жилые дома проектируют ввод распределительного кабеля из расчета одна пара на квартиру В районах одноэтажной застройки проектируют установку кабельных ящиков на кабельных опорах или на чердаках домов.

Затем вычерчивают план каждого шкафного района, на который наносят трассы распределительных кабелей. Емкость кабелей распределительной сети составляет от 10 до 100. В проекте следует учитывать вводы, проектируемые другими организациями. План района с нанесенными кабелями называют «Схемой распределительной сети».

Суммарное количество распределительных пар вносится в соответствующие графы «Ведомости распределения пар по шкафным районам». Число распределительных пар по району АТС суммируют во всех шкафных районах. Полученная общая емкость распределительной сети будет несколько выше ориентировочно рассчитанной. Поэтому следует, как и при расчете магистральной сети, проверить проектируемый запас. Запас по распределению не должен превышать 20% верхнего предела нормы.

Таблица 14

Номер шкафа		Ёмкость	Кол-во абонентов	Количество РК 10х2	Количество ЯК.Г 10х2
Р.Ш.	1-1.	300х2	120	12
Р.Ш.	1-2.	300х2	132	14
Р.Ш.	1-3.	300х2	136	14
Р.Ш.	1-4.	300х2	104	11
Р.Ш.	1-5.	300х2	142	15
Р.Ш.	1-6.	300х2	148	15
Р.Ш.	1-7.	600х2	156	16
Р.Ш.	1-8.	300х2	145	15
Р.Ш.	1-9.	600х2	160	16
Р.Ш.	1-10.	300х2	100	10
Р.Ш.	1-11.	300х2	114	12
Р.Ш.	1-12.	150х2	36	4
Р.Ш.	1-13.	150х2	54	6
Р.Ш.	1-14.	150х2	50
Р.Ш.	1-15.	1200х2	312	32
Р.Ш.	1-16.	150х2	66	7
Р.Ш.	1-17.	150х2	28	3
Р.Ш.	1-18.	600х2	200	20
Р.Ш.	1-19.	600х2	278	28
Р.Ш.	1-20.	1200х2	380	38
Р.Ш.	1-21.	600х2	292	30

Р.Ш.	1-22.	600х2	200	20
Р.Ш.	1-23.	1200х2	323	33
Р.Ш.	1-24.	600х2	283	29
Р.Ш.	1-25.	300х2	120	12
Р.Ш.	1-26.	300х2	126	13
Р.Ш.	1-27.	300х2	124	13
Р.Ш.	1-28.	300х2	129	13
Р.Ш.	1-29.	600х2	168	17
Р.Ш.	1-30.	600х2	179	18
Р.Ш.	1-31.	600х2	190	19
Прямое питание			14	2
		ИТОГО	5009	512

Таблица 15

Номер шкафа		Ёмкость	Кол-во абонентов	Количество РК 10х2	Количество ЯК.Г 10х2
Р.Ш.	2-1.	1200х2	432	44
Р.Ш.	2-2.	600х2	288	29
Р.Ш.	2-3.	1200х2	576	58
Р.Ш.	2-4.	1200х2	437	44
Р.Ш.	2-5.	600х2	256	26
Р.Ш.	2-6.	600х2	200	20
Р.Ш.	2-7.	600х2	295	30
Р.Ш.	2-8.	600х2	252	26
Р.Ш.	2-9.	150х2	20	2
Р.Ш.	2-10.	300х2	115	12
Р.Ш.	2-11.	1200х2	526	53
Р.Ш.	2-12.	150х2	25	3
Р.Ш.	2-13.	150х2	12	2
Р.Ш.	2-14.	300х2	126	13
Р.Ш.	2-15.	600х2	189	19
Р.Ш.	2-16.	150х2	125	13
Р.Ш.	2-17.	600х2	256	26
Р.Ш.	2-18.	600х2	299	30
Р.Ш.	2-19.	150х2	42	5
Р.Ш.	2-20.	600х2	164	17
Р.Ш.	2-21.	150х2	46	5
Р.Ш.	2-22.	150х2	150	15
Прямое питание			12	2
		ИТОГО	4843	494

Таблица 16

Номер шкафа		Ёмкость	Кол-во абонентов	Количество РК 10х2	Количество ЯК.Г 10х2
Р.Ш.	3-1.	600х2	288	29
Р.Ш.	3-2.	600х2	292	30
Р.Ш.	3-3.	1200х2	365	37
Р.Ш.	3-4.	600х2	252	26
Р.Ш.	3-5.	1200х2	360	36
Р.Ш.	3-6.	1200х2	468	47
Р.Ш.	3-7.	600х2	220	22
Р.Ш.	3-8.	1200х2	540	54
Р.Ш.	3-9.	1200х2	504	51
Р.Ш.	3-10.	300х2	180	18
Р.Ш.	3-11.	1200х2	360	36
Р.Ш.	3-12.	600х2	184	19
Р.Ш.	3-13.	1200х2	432	44
Р.Ш.	3-14.	300х2	144	15
Р.Ш.	3-15.	600х2	216	22
Р.Ш.	3-16.	1200х2	324	33
Р.Ш.	3-17.	1200х2	324	33
Р.Ш.	3-18.	600х2	216	22
Р.Ш.	3-19.	1200х2	468	47
Р.Ш.	3-20.	600х2	252	26
Р.Ш.	3-21.	300х2	144	15
Р.Ш.	3-22.	1200х2	324	33
Р.Ш.	3-23.	600х2	216	22
Р.Ш.	3-24.	600х2	328	33
Р.Ш.	3-25.	600х2	144	15
Р.Ш.	3-26.	150х2	72	8
Р.Ш.	150х2	72	8
Р.Ш.	3-28.	600х2	216	22
Р.Ш.	3-29.	1200х2	360	36
Р.Ш.	3-30.	600х2	216	22
Р.Ш.	3-31.	150х2	144	15
Р.Ш.	3-32.	150х2	72	8
Р.Ш.	3-33.	150х2	72	8
Р.Ш.	3-34.	300х2	144	15
Р.Ш.	3-35.	150х2	72	8
Р.Ш.	3-36.	300х2	144	15
Р.Ш.	3-37.	150х2	72	8
Р.Ш.	3-38.	600х2	216	22
Р.Ш.	3-39.	150х2	72	8
Р.Ш.	3-40.	150х2	84	9
Р.Ш.	3-41.	150х2	84	9
Р.Ш.	3-42.	150х2	40		4
Р.Ш.	3-43.	150х2	32		4
Р.Ш.	3-44.	150х2	26		3
Р.Ш.	3-45.	150х2	32		4
Р.Ш.	3-46.	150х2	36		4
Р.Ш.	3-47.	150х2	58	6
Р.Ш.	3-48.	600х2	216	22
Р.Ш.	3-49.	600х2	180	18
Р.Ш.	3-50.	600х2	162	17
Р.Ш.	3-51.	600х2	162	17
Р.Ш.	3-52.	600х2	288	29
Р.Ш.	3-53.	150х2	72	8
Р.Ш.	3-54.	600х2	202	21
Р.Ш.	3-55.	150х2	72	8
Р.Ш.	3-56.	300х2	126	13
прямое питание			50		5
прямое питание			15		2
прямое питание			122		13

		ИТОГО	11548	1148	19

Таблица 17

Номер шкафа		Ёмкость	Кол-во абонентов	Кол РК 10х2	Кол ЯК.Г 10х2
Р.Ш.	4-1.	150х2	41		5
Р.Ш.	4-2.	150х2	33		4
Р.Ш.	4-3.	150х2	53		6
Р.Ш.	4-4.	150х2	24		3
Р.Ш.	4-5.	150х2	39		4
Р.Ш.	4-6.	150х2	46		5
Р.Ш.	4-7.	300х2	108		11
Р.Ш.	4-8.	150х2	50		5
Р.Ш.	4-9.	150х2	61		7
Р.Ш.	4-10.	600х2	256	26
Р.Ш.	4-11.	300х2	125	13
Р.Ш.	4-12.	300х2	77	8
Р.Ш.	4-13.	150х2	66	7
Р.Ш.	4-14.	300х2	99	10
Р.Ш.	4-15.	300х2	148	15
Р.Ш.	4-16.	150х2	35	4
Р.Ш.	4-17.	300х2	83		9
Р.Ш.	4-18.	150х2	76		8
Р.Ш.	4-19.	150х2	60	1	5
Р.Ш.	4-20.	300х2	59	6
Р.Ш.	4-22.	150х2	43	5
Р.Ш.	4-23.	150х2	22	3
Р.Ш.	4-24.	300х2	110	11
Р.Ш.	4-25.	150х2	30	3
Р.Ш.	4-26.	150х2	40	4
Р.Ш.	4-27.	1200х2	355	36
Р.Ш.	4-28.	150х2	150	15
Р.Ш.	4-29.	300х2	90	9
Р.Ш.	4-30.	300х2	100	10
Р.Ш.	4-31.	150х2	60	6
Р.Ш.	4-32.	600х2	176	18
Р.Ш.	4-33.	150х2	48	5
Р.Ш.	4-34.	600х2	184	19
Р.Ш.	4-35.	150х2	64	7
Р.Ш.	4-36.	150х2	32	4
Р.Ш.	4-37.	300х2	86		9
Р.Ш.	4-38.	61		7
Р.Ш.	4-39.	150х2	67	2	5
прямое питание			15		2
прямое питание			20		2
прямое питание			12		2
прямое питание			8		1
прямое питание			4		1
		итого	3281	255	93

Таблица 18

	АТС 1	АТС 2	АТС 3	АТС 4
РК	512	494	1148	255	2409
ЯКГ			13	93	106
	512	494	1161	348	2515

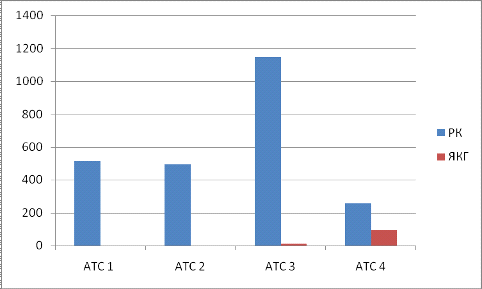

Диаграмма 9. Количество РК и ЯКГ по районам

Для рационального распределения и использования проектируемого запаса в процессе эксплуатации между шкафами предусматривают прокладку отдельных кабелей межшкафной связи. При емкости 50 - 100 пар межшкафная связь может быть запроектирована в магистральных кабелях, при емкости 20 - 50 пар - в распределительных.

Заключительной стадией проектирования распределительной сети является составление карточек проектируемых вводов.

2. Архитектура построения сети телекоммуникаций

2.1 Классификация сетей телекоммуникаций

Объединенная телекоммуникационная сеть РУз представляет собой сеть 13 телекоммуникационных зон. На сети ОТС РУз функционируют один УАК-1 и три УАК-П. В связи с выделением телекоммуникационной сети РУз в самостоятельную национальную сеть изменился порядок набора номера при выборе абонента ОТС РУз и абонента ОАКТС. Причем в настоящее время сеть ОАКТС для России переименована во Взаимоувязанную сеть связи. Организация связи между абонентами ОТС РУз и ВСС в настоящее время осуществляется по старому набору, соответствующему сети ОАКТС и новому набору, соответствующему кодам соответствующих государств. Для России код государства остался «7», а РУз присвоен код «998». Развитие телекоммуникационных сетей РУз основано на Законе и телекоммуникациях ОТС РУз. Основная структура ОТС РУз в плане наличия крупных узлов коммутации представлена на рисунке ниже:

Рис. 6. Объединенная телекоммуникационная сеть Республики Узбекистан

Зоновые телекоммуникационные сети связи - это совокупность местных сетей связи, устройств и сооружений, предназначенных для установления соединений между абонентами разных местных телефонных сетей одной области.

Признак зоны - единая семизначная зоновая нумерация абонентских линий местных телефонных сетей.

Территория зоны - это территория одной области или государства, не имеющего областного деления либо маленькие по площади. На территории одной зоны строится одна или несколько АМТС.

Рассмотрим структуру Ташкентской зоны ОТС РУз. Она состоит из телекоммуникационной сети TShTT областного центра, ГТС областного подчинения и сельских телефонных сетей. ГТСоц, ГТСоп, СТС представляют собой местные телефонные сети зоны, количество которых определяется знаками «ав» общей структуры междугородного номера и, следовательно, количество их может быть до 100.

Рис. 7. Фрагмент схемы Ташкентской зоны

Любому абоненту зоны присваивается семизначный номер в соответствии со структурой:

х - хххх номер местной номер абонентской телефонной сети в зоне линии на местной телефонной сети

Емкость зоны составляет 8.000.000 номеров максимум.

Нумерация абонентских линий на местных сетях будет следующая:

абоненты ГТС областного центра х - хххх при емкости сети менее 80.000 номеров;

вх - хххх при емкости сети менее 800.000 номеров;

авх - хххх при емкости более 800.000 номеров;

абоненты ГТС областного подчинения х - хххх;

абоненты сельских сетей - ххххх.

Внутризоновый номер абонентских линий имеет следующую структуру: ав - ххххх.

Номер абонентской линии на национальной сети имеет следующую структуру:

существующий - АВС - ав - ххххх;

перспективный - ВС - ав - ххххх.

Код национальной сети ОТС РУз - «998».

Максимальная емкость одной зоны в плане количества местных телефонных сетей определяется знаками «ав» номера и может быть равно 100. Например, Ташкентская зона в 1987 г. состояла из 22 местных телефонных сетей. На 1.10.99 г. количество местных телефонных сетей увеличилось до 32.

На 1.03.93 г. в 9 областях РУз внутризоновая телефонная связь была автоматизирована на 75%. Доля внутризонового обмена в общем объеме составляла порядка 50%, внутриреспубликанский - 30%. Доля обмена на страны СНГ и дальнее зарубежье составляла порядка 20%.

Местные телефонные сети. Телефонные сети, создаваемые на территориях городов или сельских районов, называются местными телефонными сетями.

Способ построения местных телефонных сетей зависит от числа абонентов местных телефонных сетей, размеров территории и размещения абонентов на ней.

СТС - это местные телефонные сети, обеспечивающие телефонной связью абонентов на территории сельского административного района.

На сельской телефонной сети используются следующие виды систем распределения:

· Центральная станция, расположенная в райцентре является основным коммутационным узлом данного района и одновременно выполняет функции телефонной станции райцентра.

· Узловые станции, расположенные в любом населенном пункте данного сельского района. В узловые станции включается «n» оконечных станций, относящихся к одному узловому району.

· Оконечные станции, расположенные в любом из населенных пунктов сельского района. Соединительные линии от ОС в зависимости от способа построения сети включаются в ЦС или УС.

Сельские телефонные сети строятся либо по радиальному, либо по радиально-узловому способу.

Радиальный способ построения СТС - это такой способ, при котором все ОС включаются непосредственно в ЦС. При этом обеспечивается минимальное затухание телефонного тракта между абонентскими терминалами разных систем распределения, упрощается станционное оборудование и ускоряется процесс установления соединений.

Радиально-узловой способ построения СТС - это такой способ построения при котором оконечные станции включаются в ближайшие УС, а УС включаются в ЦС. Этот способ позволяет укрупнять пучки соединительных линий с целью лучшего их использования и применяется при условии технико-экономической целесообразности узлообразования.

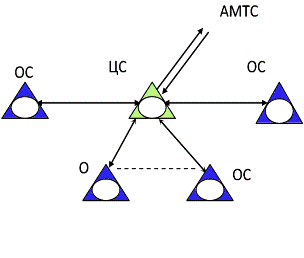

Рис. 8. Радиальный способ построения сети

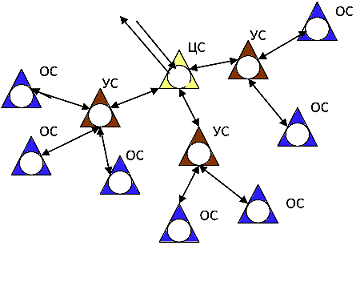

Рис. 9. Радиально-узловой способ построения сети

В настоящее время на телекоммуникационных сетях активно внедряются цифровые системы коммутации. Аналоговая сеть ГТСоц г. Ташкента до внедрения ЦСК имела структуру «сети с УВС» с шестизначной нумерацией абонентских терминалов. Развитие телекоммуникационной сети ГТС г. Ташкента осуществляется реконструкцией морально и технически устаревших аналоговых систем и строительством новых ЦСК. Для организации высококачественной связи между новейшими АТС построена наложенная цифровая сеть на базе ВОЛС. Со строительством кольцевой схемы телекоммуникационная сеть ГТС г. Ташкента представляет собой: основное «кольцо». Помимо основного кольца предусматривается строительство нескольких малых узловых колец, подключающихся к основному кольцу через опорные станции.

Рис. 10. Кольцевое построение транспортной сети

2.2 Выбор архитектуры построения транспортной сети

Проектируемая сеть в городе Ок-йул с применением новых технологий будет построена по топологии кольцо, где с помощью синхронной цифровой иерархии мультиплексоры, установленные на коммутационных узлах будут взаимодействовать через волоконно-оптическую систему передачи.

Проектирование транспортной сети в соответствии с общей схемой соединения коммутационных узлов включает в себя выбор трассы, определение физической среды передачи и определение марки проектируемого к прокладке кабеля. В качестве физической среды передачи выбирают оптическое волокно. Трассу выбирают, исходя из общих положений и требований, предъявляемых к кабельным трассам. Емкость волоконо-оптического кабля определяют расчетом, исходя из нагрузки. Количество волоконно-оптических линий определяется проектом на станционные сооружения. Проектирование транспортной сети представляет особый раздел проекта.

Рис. 11. Построение транспортной сети города

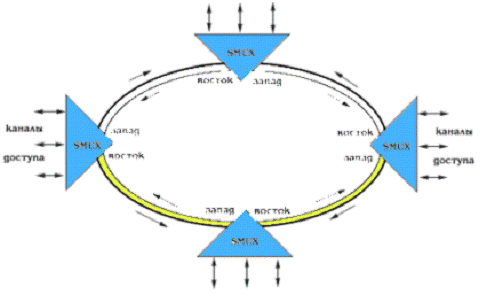

Рис. 12. Построение волоконной оптической системы передачи на топологии Кольцо

Эта топология широко используется для построения SDH сетей первых двух уровней SDH иерархии. Основное приемущество этой топологии - лёгкость организации защиты типа 1+1, благодаря наличию в синхронных мультиплексорах SMUX двух пар оптических каналов приёма / передачи: восток - запад, дающих возможность формирования двойного кольца со встречными потоками.

Кольцевая топология обладает рядом интересных свойств, позволяющих сети самовосстанавливаться, т.е. быть защищенной от некоторых достаточно характерных типов отказов. Поэтому есть смысл остановиться на них подробно в следующем разделе.

2.3 Выбор архитектуры построения абонентской телефонной сети общего доступа

Устройство городской телефонной сети, можно рассмотреть, на примере соединения двух абонентов - А и Б, находящимися в зоне действия одной телефонной станции.

От телефонного аппарата абонента А отходит плоский провод, состоящий из двух изолированных поливинилхлоридом жил. Это так называемый однопарный распределительный или абонентский, провод. Распределительные провода в количестве более десяти подводятся к ближайшей распределительной коробке, которая содержит десять пар медных клемм. Линии от телефонных аппаратов до распределительных коробок называются абонентской проводкой. От распределительной коробки отходит распределительный кабель, содержащий десять пар жил. Таким образом, распределительные коробки являются первым звеном системы, объединяющей индивидуальные абонентские линии в единую городскую телефонную сеть.

Отходящие от ряда РК кабели подводятся к ближайшему распределительному шкафу. От РШ по направлению к АТС отходит магистральный кабель с числом пар, как правило, более 100, т.е. из шкафа выходит несколько 100-парных кабелей, которые в ближайшем к шкафу колодце кабельной канализации, так называемом шкафном колодце, сводятся в один кабель большой емкости. Таким образом, в распределительных шкафах проходит граница между распределительными и магистральным участками АЛ.

От распределительного шкафа к распределительным коробкам, как правило, отходят кабели с большим числом пар, например 50 или 100. Постепенно эти кабели, с помощью специальных разветвительных муфт, носящих название «перчаток», разветвляются на более мелкие кабели таким образом, чтобы к каждой распределительной коробке подходил одиндесятипарный кабель. Совокупность всех линий между распределительными шкафами и распределительными коробками носит название распределительной сети. Ее протяженность, составляет несколько сотен метров. По номинальному суммарному количеству распределительных и магистральных пар, заводимых в шкаф при полном его заполнении, т.е. по своей емкости, распределительные шкафы разделяются на 1200-, 600-, 300- и 150-парные.

Рис. 12. Схема построения абонентской телефонной сети общего пользования

Магистральные кабели, отходящие от нескольких распределительных шкафов, могут быть постепенно сведены в один доходящий до здания станции многопарный кабель. Длина городских телефонных магистральных линий составляет обычно несколько километров и может достигать десятка километров.

При телефонном разговоре абонентов А и Б электрические сигналы передаются сначала по однопарному проводу 1, затем от домовой распределительной коробки до распределительного шкафа по распределительным кабелям различной парности 2-5. От РШ по магистральным кабелям различной парности 6-8 сигналы передаются на АТС, где линия абонента А соединяется с линией абонента Б. Далее соединение идет по магистральным кабелям 9 до РШ, от него по распределительным кабелям 10, 11 к РК и, наконец, по абонентскому проводу 12 сигналы доходят до телефонного аппарата абонента Б. Речь абонента Б передается по той же цепи, но в обратном направлении.

Совокупность цепей, соединяющих телефонную станцию с телефонным аппаратом абонента, называется абонентской телефонной сетью общего пользования. Она, следовательно, включает магистральный и распределительный участки, а также абонентскую проводку.

3. Планирование и организация строительства

3.1 Проектная документация

Законченный технический проект представляют в виде текста, чертежей, схем, ведомостей и таблиц и сводного сметно-финансового расчета. Технический проект представляется на утверждение заказчику. Материалы технического проекта являются исходными данными для составления рабочих чертежей, разработка которых является заключительным и весьма ответственным этапом проектирования. К рабочим чертежам относятся уличные чертежи, чертежи продольного профиля канализации, схемы шкафных районов, карточки вводов, чертежи установки распределительных шкафов в нетиповых зданиях, картограммы прокладки кабелей, а также конструктивные чертежи шахт, вводов в здание АТС и пересечений. Рабочие чертежи сопровождаются пояснительной запиской, ведомостями объема работ, спецификацией материалов, изделий и оборудования.

Уличные чертежи и чертежи продольного профиля канализации являются документами, по которым осуществляют земляные работы, укладку трубопроводов и строительство смотровых устройств. Уличные чертежи выполняют на геодезическом плане в масштабе 1: 500 или 1: 200 с условным обозначением всех подземных сооружений и с указанием всех согласований. На продольном профиле наносят все пересечения подземных коммуникаций. На чертежах отмечают также возможность применения механизированного рытья.

Схемы шкафных районов являются частью плана города с нанесенной схемой распределительных кабелей. На схеме указывают расстояния между смотровыми устройствами и другие сведения, которые определялись в процессе изысканий при уточнении списка вводов и сверке с натурой.

Карточки вводов составляют на основе решений, разработанных для типовых жилых зданий, школ, детских садов и др. Если здание построено по индивидуальному проекту или нет типового решения, то карточка разрабатывается вновь. При необходимости карточки вводов дополняются поэтажными планами. На карточках указывают объемы работ.

Чертеж установки распределительного шкафа в подъезде нетипового здания оформляют в виде эскиза в процессе изысканий. Рабочий чертеж дает детальную разработку установки в плане и в разрезах. На чертеже указывают согласование с организацией, в ведении которой находится здание.

Картограмма магистральных кабелей в дополнение к схеме магистральной сети содержит номера колодцев по трассе, расстояния между ними, номера каналов, размещение особых муфт и другие данные. Номера каналов определяют по материалам технического учета. В сложных условиях номер канала уточняют по натуре. Картограмма кабелей соединительных линий содержит те же сведения. На особых чертежах указывают трассы прокладки бронированных кабелей.

На основании рабочих чертежей составляют объемы работ для смет и спецификацию на материалы, изделия и оборудование для заказа.

3.2 Планирование строительства

Линейные сооружения строят специализированные бригады строительно-монтажных управлений. Основные виды линейных работ могут выполняться строительными организациями различных ведомств.

Для успешной реализации проекта составляют план, который содержит графики последовательности выполнения отдельных работ, обеспечение строительства транспортом, механизмами, рабочей силой. Планом предусматривается также материально-техническое снабжение. Календарный план строительства линейных сооружений согласуется с планом строительства телефонной станции. Перспективный план составляют на весь период строительства, оперативные планы - на год. На основе годовых оперативных планов составляют графики по кварталам и месяцам с учётом сезонности.

Планы обеспечивают планомерное освоение средств по финансированию строительства. Планирование строительного процесса выполняют на основе объёмов работ по техническому проекту и рабочим чертежам.

В таблице 27 рассмотрен график выполнения работ по строительству телекоммуникационной сети города Ок-йул.

Таблица 27

Наименование работы	Дата начала работы	Дата завершения работы
Строительство телефонной кабельной канализации	3.09.2009	5.12.2009
Строительство здания коммутационной станции	3.09.2009	15.01.2010
Строительство воздушно-кабельных опор в махаллях	3.09.2009	1.12.2009
Прокладка волоконно-оптического кабеля на транспортной сети	6.12.2009	1.03.2010
Прокладка телефонных кабелей на магистральной сети	6.12.2009	4.04.2010
Установка распределительных шкафов	4.01.2010	2.03.2010
Прокладка распределительного кабеля на абонентской сети доступа	10.01.2010	4.05.2010
Установка распределительных коробок	20.01.2010	10.05.2010
Установка коммутационной системы	20.12.2009	15.05.2010
Установка мультиплексоров	20.12.2009	10.03.2010
Установка оборудования кросса и кабельной шахты	20.12.2009	1.05.2010
Включение абонентского терминала в сеть абонентского доступа	1.12.2009	30.05.2010
Подключение к сети города Ташкента	1.05.2010	1.06.2010

4. Экономический показатель проекта

Настоящий проект представляет собой план строительства телекоммуникационной сети г. Ок-йул Ташкентского вилоята.

На первом этапе планируется строительство телекоммуникационной сети: Строительство коммутационных станций, телефонных кабельных канализаций, установку оконечных кабельных устройств, организацию транспортной сети. На втором этапе планируется внедрить новые технологии по организации широкополосного доступа.

Настоящий проект разработан для первого этапа, который потребует инвестиций в размере 10152614603 сумов. В результате будет построено телекоммуникационная сеть на базе ВОСП с внедрением SDH и будет создано около 300 рабочих мест.

Инвестиционные возможности Компании, ее опыт в инвестировании новых проектов позволяет быть уверенными в успехе настоящего проекта.

) Расчет стоимости строительства телефонной кабельной канализации рассмотрен в таблицах 32 и 33.

Всего 499 940 000 сум

) Расчет стоимости установки оконечных кабельных устройств рассмотрен в таблице 34

Всего 92 580 000 сум

3) Расчет стоимости строительства здания коммутационных систем рассмотрен в таблице 35

Всего 1 210 800 000

4) Расчет стоимости прокладки и монтажа кабелей магистрального участка абонентской линии рассмотрен в таблице 36 и 37

Всего 4 910 719 203 сум

5) Расчет стоимости прокладки и монтажа кабелей распределительной сети рассмотрен в таблице 38 и 39

Всего 1 421 364 400 сум

6) Расчет стоимости установки коммутационной системы рассмотрен в таблице 40

Всего 1 746 950 000 сум

7) Расчет стоимости прокладки волоконно-оптического кабеля и установки мультиплексорных стоек транспортной сети рассмотрен в таблице 41

Всего 191 736 000

) Расчет стоимости организации междугородней связи с городом Ташкентом при помощи IP-телефонии

Всего 28525000

9) Стоимость муфт, стеклолент, манжет и других видов дополнительных средств для выполнения монтажных работ

Всего 50 000 000

Общая сумма расходов: 10 152 614 603 сум

Заключение

В дипломном проекте частично отразились общие принципы разработки проекта перед строительством телекоммуникационной сети.

Выполнилось описание географии города, анализ распределения потенциальной нагрузки среди районных АТС и категорий абонентов, анализ выбора архитектуры построения транспортной сети и принцип построения абонентской телефонной сети общего пользования, расчет количества оконечных кабельных устройств, телефонных кабелей различной емкости.

В третьей главе особое внимание уделялось рассмотрению временной шкалы - графика выполнению работ по строительству телекоммуникационной сети.

В последней главе рассматривался экономический показатель проекта. Анализом этого явилось то, что большие капиталовложения направлены на строительство кабельных линий телефонной связи.

Особенностью проекта является также то, что для организации связи с г Ташкентом в качестве средства передачи информации явялется IP телефония.

Данная проектная работа есть первый том проектирования телекоммуникационной сети города Окйул и является предпосылкой к следующим проектным работам.

Строительство коммутационной системы;

Строительство телефонной кабельной канализации;

Установка оконечных кабельных устройств;

Монтаж телефонного кабеля на абонентской телефонной сети общего пользования

Монтаж оборудования и волоконно-оптической линии связи на транспортной сети телекоммуникаций;

Организация междугородней связи посредствам IP - телефонии;

Установка выносных концентраторов;

Организация Сети передачи данных на сети телекоммуникаций малой емкости.

Организация обслуживания абонентов для выполнения расчета за услуги телекоммуникаций.

Этот проект является педагогическим экспериментом в подготовки выпускных квалификационных работ.

Литература

1. Е.П. Дубровский. Городские кабельные линии связи. М: Связь, 1986 г.

. Е.П. Дубровский. Канализационно-кабельные сооружения городских телефонных сетей. М: Высшая школа, 1983 г.

. Р.Р. Убайдуллаева. Волоконно-оптические сети. М: Эко-трендз. 2003 г.

. Н.Н. Слепов «Синхронные цифровые сети SDH.»; ЭКО-ТРЕНДЗ, 1999

. В.Н. Васильев. Оптические кабели. Т: ТУИТ, 2003 г.

. Проспект. Система Alcatel ложит путь вводу ISDN. 2006 г.

. Бизнес-план компании по производству железобетонных конструкций. 2003 г.

Расчет телекоммуникационной сети ГТС малой емкости

Расчет телекоммуникационной сети ГТС малой емкости

Похожие работы на - Расчет телекоммуникационной сети ГТС малой емкости
