U4w4
|
|
1
|
0
|
2
|
0,25
|
5
|
0,5
|
7
|
0,75
|
10
|
1
|
w4
U4
Рис. 5. Функция ценности критерия
Теперь вычислим ri для этого введем
вектора:
U1 = (U1*, 1, 1, 1)
U2 = (1,U2*, 1, 1 )
U3 = (1, 1, U3*, 1)
U4= (1, 1, 1, U4*)
Выберем для Uk* такие значения,что бы эти вектора
были приблизительно равны, тогда получим: U1* = 6, U2* =
8, U3* = 7, U4= 8. Из эквивалентности U1 и U2,
U1 и U3, U1 и U4, и дополнив
условием нормировки коэффициентов rk получим систему из
четырех уравнений:
r1 w1(6) = r2
w2(8)1 w1(6) = r3
w3(7)1 w1(6) = r4
w4(8)1 + r2 + r3
+ r4 = 1
Подставляя значения wk из соответствующего
графика где:
w1(6) = 0,625
w2(8) = 0,75
w3(7) = 0,68
w4(8) = 0,84
и выражая все через r1 получаем следующие значения коэффициентов rk
r1 = 0,28
r2 = 0,23
r3 = 0,25
r4 = 0,20
rk - весовой коэффициент,
учитывающий важности частных критериев, при этом rk определяет степень
влияния к-го частного критерия на эффективность системы в целом.
Отсюда аддитивный интегральный критерий будет иметь вид:
Y = 0,28 w1(u1) + 0,23 w2(u2) + 0,25 w3(u3) + 0,20 w4(u4) (2)
где функция wk - зависимость веса
критерия от его значения;
uk - частный критерий
эффективности;
w1(u1) - зависимость веса
критерия (наличие развитого графического интерфейса) от его значения;
w2(u2) - зависимость веса критерия
(время реакции системы не превышает 4 секунды) от его значения;
w3(u3) - зависимость веса критерия
(достаточно полная справочная система) от его значения;
w4(u4) - зависимость веса критерия
(выбор справочных значений из списка) от его значения.
Используя значения из таблиц 7,8,9(пункт 1.3.6) находим
коэффициенты для уравнений прямых, рисунки 2,3,4 (пункт 1.3.6), выбранных
участков графиков, получаем следующие значения зависимости веса критерия от его
значения:
1) w1=0,083u1+0,17,
берем из таблицы 10 (пункт 1.3.5.) значение u1 и получаем w1=0,083*7 + 0,17 = 0,75
) w2=0,125u2-0,25, берем из таблицы 10 (пункт 1.3.5.)
значение u2
и получаем w1=0,125*10 - 0,25 = 1
3) w3=0,0625u3+0,25, берем из таблицы
10 (пункт 1.3.5.) значение u3 и получаем w3=0,0625*5+0,25=0,56
) w4=0,083u4+0,17, берем из таблицы 10 (пункт 1.3.5.)
значение u4 и получаем w4= 0,083*6+0,17=0,67
Подставим w1, w2, w3 и w4 в уравнение аддитивного
интегрального критерия 2 и рассчитаем оценку ПП.
В заключении, по анализу требований к дипломному проекту,
рассчитаем значение аддитивного интегрального критерия по определенным выше
значениям параметров:
Y = 0,28*0,75 + 0,23*1+ 0,25*0,56+
0,20*0,67 = 0,71
Потребуем, чтобы разрабатываемый программный продукт имел
оценку по интегральному аддитивному показателю, рассчитываемому по формуле 1
(пункт 1.3.6), не ниже 0,71.
1.4
Заключение по выбранным характеристикам
На основании выполненного анализа сформулируем требования по
критерию удобство ПП:
· Значение показателя - наличие развитого
графического интерфейса -должно быть не менее 7 баллов по выбранной
шкале;
· Значение показателя - время реакции
системы не превышает 2 секунды -должно быть не менее 10 баллов по
выбранной шкале;
· Значение показателя - достаточно полная
справочная система - должно быть не менее 5 баллов по выбранной шкале;
· Значение показателя - выбор справочных
значений из списка - должно быть не менее 6 балла по выбранной шкале.
· Значение аддитивного интегрального критерия
должно быть не менее 0,71.
2.
Проектный раздел
.1
Введение
Асимметричные криптосистемы являются эффективными системами
криптографической защиты данных, их также называют криптосистемами с открытым
ключом. Без создания открытых ключей и построения на их основе асимметричных
алгоритмов шифрования было бы невозможно развитие основных типов
криптографических протоколов (ключевой обмен, электронно-цифровая подпись,
аутентификация и т.п.).
В асимметричных системах для зашифровывания данных
используется один ключ, а для расшифрования - другой (поэтому их и называют
асимметричными). Ключ, используемый для зашифрования, является открытым,
поэтому может быть опубликован для использования всеми пользователями системы,
которые зашифровывают данные. Для расшифрования данных получатель пользуется
вторым ключом, являющимся секретным, и он не может быть определен из ключа
зашифрования.
На рис. 6 показана обобщенная схема асимметричной
криптосистемы с открытым ключом. В этой криптосистеме Ко - открытый ключ, Кс -
секретный ключ получателя. Генератор ключей располагается на стороне
получателя, так как это дает возможность не пересылать секретный ключ Кс по
незащищенному каналу.
Расшифрование данных с помощью открытого ключа невозможно.
В зависимости от приложения отправитель использует либо
секретный ключ, либо открытый ключ получателя, либо же оба, если требуется
выполнить какую-то специальную криптографическую функцию. В практике шифрования
использование криптосистем с открытым ключом можно отнести к следующим
категориям:
· зашифрование - расшифрование; отправитель
шифрует сообщение с использованием открытого ключа получателя;
· цифровая подпись; отправитель
«подписывает» сообщение с помощью своего секретного ключа. Подпись получается в
результате применения криптографического алгоритма к сообщению или небольшому
блоку данных, являющемуся хэш- функцией сообщения.
Асимметричные криптосистемы имеют следующие особенности:
· открытый ключ Ко и криптограмма С могут
быть отправлены по незащищенным каналам, т.е. противнику известны открытый ключ
и криптограмма;
· открытыми являются алгоритмы зашифрования
и расшифрования.
Защита информации в асимметричной криптосистеме основана на
секретности ключа Кс.
Безопасность асимметричной криптосистемы обеспечивается
выполнением следующих требований:
· вычисление пары ключей (Ко, Кс) должно быть
простым;
· отправитель может легко вычислить
криптограмму, зная открытый ключ Ко и сообщение М;
= ЕКо(М) (3)
· получатель может легко восстановить
исходное сообщение, используя секретный ключ Кс и криптограмму С
М = DКс (С) (4)
· при попытке вычислить секретный ключ Кс
противник наталкивается на непреодолимую вычислительную проблему, даже зная
открытый ключ Ко;
· при попытке вычислить исходное сообщение М
противник также наталкивается на непреодолимую вычислительную проблему, даже
зная пару (Ко, С).
2.2
Анализ существующих алгоритмов
Для выполнения дипломной работы понадобилось изучить два вида
алгоритмов:
· алгоритмы нахождения НОД;
· алгоритмы ассиметричного шифрования.
Алгоритмы
нахождения НОД
Алгоритм Евклида
Алгоритм Евклида - алгоритм для нахождения наибольшего общего
делителя двух целых чисел или наибольшей общей меры двух однородных величин.
Этот алгоритм не был открыт Евклидом, так как упоминание о
нём имеется уже в Топике Аристотеля. В «Началах» Евклида он описан дважды - в
VII книге для нахождения наибольшего общего делителя двух натуральных чисел и в
X книге для нахождения наибольшей общей меры двух однородных величин. В обоих
случаях дано геометрическое описание алгоритма, для нахождения «общей меры»
двух отрезков.
Историками математики (Цейтен и др.) было выдвинуто
предположение, что именно с помощью алгоритма Евклида (процедуры
последовательного взаимного вычитания) в древнегреческой математике впервые
было открыто существование несоизмеримых величин (стороны и диагонали квадрата,
или стороны и диагонали правильного пятиугольника). Впрочем, это предположение
не имеет достаточных документальных подтверждений. Алгоритм для поиска
наибольшего общего делителя двух натуральных чисел описан также в I книге
древнекитайского трактата Математика в девяти книгах.
Ряд математиков средневекового Востока (Сабит ибн Курра,
ал-Махани, Ибн ал-Хайсам, Омар Хайям) попытались построить на основе алгоритма
Евклида теорию отношений, альтернативную по отношению теории отношений Евдокса,
изложенной в V книге «Начал» Евклида. Согласно определению, предложенному этими
авторами, четыре величины, первая ко второй и третья к четвёртой, имеют между
собой одно и то же отношение, если при последовательном взаимном вычитании
второй величины в обеих парах на каждом шаге будут получаться одни и те же
неполные частные.
Алгоритм Евклида для целых чисел
Пусть a и b целые числа, не равные одновременно нулю, и
последовательность чисел
определена тем, что каждое rk - это остаток от деления предпредыдущего
числа на предыдущее, а предпоследнее делится на последнее нацело, то есть
a = bq0 + r1= r1q1 + r2= r2q2 + r3
− 2 = rk − 1qk − 1 + rk
− 1 = rnqn
Тогда НОД(a,b), наибольший общий делитель a и b, равен rn,
последнему ненулевому члену этой последовательности.
Существование таких r1,r2,..., то есть возможность деления с
остатком m на n для любого целого m и целого , доказывается индукцией по m.
Проще сформулировать алгоритм Евклида так: если даны натуральные
числа a и b и, пока получается положительное число, по очереди вычитать из
большего меньшее, то в результате получится НОД.
Бинарный алгоритм
Бинарный алгоритм Евклида - метод нахождения наибольшего
общего делителя двух целых чисел, основанный на использовании следующих свойств
НОД:
· НОД(2m, 2n) = 2 НОД(m, n),
· НОД(2m, 2n+1) = НОД(m, 2n+1),
· НОД(-m, n) = НОД(m, n)
Алгоритм
· НОД(0, n) = n; НОД(m, 0) = m; НОД(m, m) =
m;
· НОД(1, n) = 1; НОД(m, 1) = 1;
· Если m, n чётные, то НОД(m, n) =
2*НОД(m/2, n/2);
· Если m чётное, n нечётное, то НОД(m, n) =
НОД(m/2, n);
· Если n чётное, m нечётное, то НОД(m, n) =
НОД(m, n/2);
· Если m, n нечётные, то НОД(m, n) = НОД(n,
|m - n|).
Так как алгоритм является Хвостовой рекурсией, то рекурсию
можно заменить итерацией.
Криптосистема
шифрования данных RSA
В настоящее время наиболее изученным методом
криптографической защиты, основанным на трудности факторизации больших чисел и
трудности вычисления дискретных логарифмов, является алгоритм RSA (названый по
начальным буквам фамилий ее изобретателей Rivest, Shamir, Adleman). Этот
алгоритм может работать как в режиме шифрования данных, так и в режиме
электронной цифровой подписи.
Схема RSA представляет собой блочный шифр, в котором открытый
и зашифрованный тексты представляются целыми числами из диапазона от 0 до N - 1
для некоторого N, т.е. открытый текст шифруется блоками, каждый из которых
содержит двоичное значение, меньшее некоторого заданного числа N. Это значит,
что длина блока должна быть меньше или равна log2(N).
Трудность факторизации больших чисел и трудность вычисления
дискретных логарифмов определяют надежность алгоритма RSA. В данной
криптосистеме открытый ключ Ко, секретный ключ Кс, сообщение М и криптограмма С
принадлежат множеству целых чисел
где N - модуль, P и Q являются случайными большими взаимно
простыми числами. Их выбирают равной длины и хранят в секрете для обеспечения
максимальной безопасности.
Множество ZN с операциями сложения и умножения по модулю N
образует арифметику по модулю N.
где (N) - функция Эйлера, которая указывает количество
положительных целых чисел в интервале от 1 до N, которые взаимно просты с N.
Кроме того, открытый ключ Ко и функция Эйлера ϕ(N) также
должны
быть взаимно простыми.
Затем, используя расширенный алгоритм Евклида, вычисляют
секретный ключ Кс такой, что
Данное вычисление возможно, поскольку получатель знает пару
простых чисел (P, Q) и может легко найти ϕ(N), при этом Кс и N должны быть
взаимно простыми. Задачу зашифрования открытого текста М в криптограмму С можно
решить, используя открытый ключ Ko, по следующей формуле:
Задачу расшифрования криптограммы С можно решить, используя
секретный ключ Кс, по следующей формуле:
Процесс расшифрования можно записать так:
Подставляя значение в предыдущие 2 формулы, получаем:
Таким образом, получатель, который создает криптосистему,
защищает два параметра: секретный ключ Кс и пару чисел P и Q, произведение
которых даёт модуль N. Одновременно публикует значения модуля N и открытого
ключа Ко, поэтому противнику известны только значения Ко и N. Если бы
криптоаналитик смог разложить число N на множители P и Q, то он узнал бы тройку
чисел (P,Q, Ko), значение функции Эйлера ϕ(N) = (P - 1) (Q - 1) и
определил значение секретного ключа Kc.
Однако, как отмечалось выше, разложение большого числа N на
множители вычислительно не осуществимо при длине выбранных P и Q не менее 100
десятичных знаков.
2.3
Используемые алгоритмы
Расширенный
алгоритм Евклида
Формулы для ri могут быть переписаны следующим
образом:
r1 = a + b(- q0)2
= b − r1q1 = a(− q1) + b(1 + q1q0)
gcd(a,b) = rn = as + bt
здесь s и t целые. Это представление наибольшего общего
делителя называется соотношением Безу, а числа s и t - коэффициентами
Безу. Соотношение Безу является ключевым в доказательстве леммы Евклида и
основной теоремы арифметики.
Связь с цепными дробями
Отношение a / b допускает представление в виде цепной дроби:
.
При этом цепная дробь без последнего члена равна отношению
коэффициентов Безу t / s, взятому со знаком минус:
.
Ускоренные версии алгоритма
· Одним из методов
ускорения целочисленного алгоритма Евклида является использование симметричного
остатка:
·
где
· Одна из наиболее
многообещающих версий ускоренного алгоритма Евклида для полиномов основывается
на том, что промежуточные значения алгоритма в основном зависят от высоких
степеней. Применение стратегии Разделяй и Властвуй позволяет уменьшить
асимптотическую сложность алгоритма.
ECЕS
В алгоритме ECES (Elliptic Curve Encryption Scheme) на первом
этапе должны быть определены параметры, являющиеся общей открытой информацией
для всех пользователей системы:
· конечное поле GF(p);
· эллиптическая кривая E(GF(p));
· большой простой делитель количества точек
кривой p;
· точка G, координаты которой имеют порядок,
что и число p.
Каждый пользователь системы генерирует пару ключей следующим
образом:
· выбирает случайное целое число Kc, 1 <
Kc < p
-1;
· вычисляет точку Kо = Kc P.
При этом секретным ключом пользователя является число Kc,
открытым ключом - точка Kо. Кроме того, сообщение M разбивается на блоки длиной
2L - 16 бит, где L равно ближайшему большему целому от log2 p;
· выбирается случайное целое число k, 1 <
k < n - 1;
· вычисляется точка (х1, у1) = kP;
· вычисляется точка (х2, у2) = k Kо.
Известно несколько подходов к зашифрованию - расшифрованию
информации, предполагающих использование эллиптических кривых. Мы рассмотрим наиболее
простой из этих подходов. Как было изложено выше, зашифрованное сообщение
пересылается в виде значения (х, у) для точки Pm. Здесь точка Рm будет
представлять зашифрованный текст и впоследствии будет расшифроваться. В
качестве параметров данной криптосистемы рассматривается точка G и
эллиптическая группа Еp (а, b).
Пользователи А и В выбирают секретные ключи KcА и KcB, а
также генерируют открытые ключи KоA = KcА P и KоB = KcB P соответственно. Чтобы
зашифровать сообщение Рm, пользователь А выбирает случайное положительное целое
число k и вычисляет криптограмму Сm с помощью открытого ключа стороны В, - KоB,
состоящую из двух точек
Cm = {(kG), (Pm + k KоB) }.
Чтобы расшифровать эту криптограмму, пользователь В умножает
первую точку (kP) на cвой секретный ключ KcB и вычитает результат из второй точки:
(Рm + k KоB) - KcB (kP) = Рm + k(KcB P) - KcB (kP) = Рm.
Пользователь А замаскировал сообщение Рm с помощью добавления
к нему маски k KоB.. Однако следует заметить, что никто не сможет убрать маску
k KоB, кроме пользователя, который знает значение k и имеет личный ключ KcB.
Противнику для восстановления сообщения придется вычислить k по данным P и kP,
что является трудной задачей. В качестве примера возьмем
р = 751, ЕP = (-1, 188) и P = (0, 376).
Все расчеты в данном примере выполняются по модулю p.
Предположим, что пользователь А отправляет пользователю В
сообщение, которое кодируется точкой Рm = (562, 201), и выбирает случайное
число k = 386. Открытым ключом В является KоB = (201, 5). Мы имеем 386(0, 376)
= (676, 558) и (562, 201) + 386(201, 5) = (385, 328).
Таким образом, пользователь А должен послать зашифрованный
текст {(676, 558), (385, 328)}.
2.4
Выполнение алгоритмов
Нахождение
обратного элемента с помощью расширенного алгоритма Евклида
Теоретические
сведения
Вычисляем значение х, в выражении х * А=В mod С
1. Выбор 2-х взаимно простых чисел А и С;
2. Выбор числа В < С;
. Устанавливаем начальные значения для вычисления
обратного элемента:
4. Подставляем значения в формулы:
5. Последовательно выполняем вычисление шага 4, пока . В ответ пойдет
последний, отличный от нуля остаток
6. После вычисления мы получим следующее равенство:
7. Подставляем полученное значение r в выражение и вычисляем
значение x:
8. Подставляем полученный результат в исходное
выражение
х * А=В mod С и проверяем полученный результат.
Алгоритм
формирования конечного поля Галуа GF(p) и подсчет количества
точек эллиптической кривой n=#Ep
Теоретические
сведения
На момент начала формирования поля GF(p) необходимо иметь
инициализованные переменные эллиптической кривой, такие как p (простое число), a, b, а также выбрать
координату х первой точки. Рассмотрим порядок формирования GF(p):
1. Проверяем условие несингулярности кривой:
2. Рассчитываем координату Y первой точки по формуле:
3. Находим следующую точку поля, путем удваивания
первой точки:
4. Каждую следующую точку рассчитываем по формулам:
Условием выхода из цикла является деление на 0. К полученному
количеству точек необходимо добавить точку бесконечности О с координатами O[0,0].
Алгоритм
ассиметричного шифрования на базе эллиптических кривых ECES
Теоретические
сведения
В алгоритме ECES (Elliptic Curve Encryption Scheme) на первом
этапе должны быть определены параметры, являющиеся общей открытой информацией,
для всех пользователей системы:
· подгруппа точек эллиптической кривой q (в
данном примере примем q = р);
· конечное поле GF(q);
· эллиптическая кривая E(GF(q));
· точка Р, координаты которой имеют порядок,
что и число р.
Каждый пользователь системы генерирует пару ключей следующим
образом:
· выбирает случайное целое число d, 1 < d
< р-1
· вычисляет точку О = dP.
При этом секретным ключом пользователя является число d,
открытым ключом - точка Q. Обмен конфиденциальной информацией производится в
два этапа. Рассмотрим детально процесс обмена информацией между пользователями
сети (а точнее между отправителем и получателем В). Методика выполнения пунктов
1-6 подробно описана в предыдущем алгоритме.
Действия отправителя:
1. Выбираем случайным образом число р, с учетом
вьшолнения условий: р>3;
2. Выбор коэффициениов эллиптической кривой а и b:
. Проверяем выполнение условия
4. Выбираем случайным образом координату X точки
эллиптической кривой;
5. Вычисляем значение координаты точки У,
;
6. Определяем поле Галуа GF(p), а также количество
точек на эллиптической кривой p.
7. Выбираем точку Р, координаты которой имеют порядок,
что и число p
. Определяет порядок подгруппы группы точек
эллиптической кривой q;
. После чего отправитель пересылает получателю
следующие данные:
· конечное поле GF(q);
· эллиптическую кривая E(GF(q));
· порядок подгруппы группы точек
эллиптической кривой q;
· точку Р.
10. Выбираем случайное число КсA - секретный ключ
отправителя,
1 < КсА < p-1;
11. Вычисляем точку КоА - открытый ключ отправителя КоА =
КсAР;
12. Выбираем случайное число k (2-й секретный ключ
отправителя),
< k < p-1;
13. Вычисляем точку кР (которая является первой точкой
криптограммы);
Действия получателя:
14. Выбираем случайное число КсB - секретный ключ
получателя, 1 < КсВ <p - 1;
15. Вычисляем точку КоВ - открытый ключ отправителя КсB = КсB Р;
. Отправляем получателю свой открытый ключ КoB;
Действия отправителя:
17. Разбиваем исходное сообщение на блоки (символы ASCII
(CP Win 1251));
18. Шифруем исходное сообщение в точки эллиптической
кривой (вторая часть криптограммы),
;
19.
Отправляем криптограмму C,
;
Действия получателя:
20. Получатель получив криптограмму, умножает ее первую
часть (первую точку кР) на собственный секретный ключ КсВ и получает результат
КсВ(кР);
21. Вычитает полученный результат КсВ(кР) из точек второй
части криптограммы в результате чего получает исходное сообщение.
3.
Специальный раздел
.1
Тестирование и отладка программного обеспечения
Нахождение
обратного элемента с помощью расширенного алгоритма Евклида
Пример вычисления выражения x*173 = 151 mod 200
1. Устанавливаем начальные значения:
2. Вычисляем значения по формулам:
Последовательно выполняем вычисление шага 2. В ответ пойдет
последний отличный от нуля остаток r:
Далее не считаем, так как процесс остановился - получен
нулевой остаток. В ответ идут вычисленные на предыдущем шаге значения r5 = 1 -
это НОД, u5 = -32 - это коэффициент перед 200, v5 - коэффициент пред 173.
3. Теперь, имея обратный элемент поля (равный 37), мы
умножаем его на 151, и затем берем модуль от значения:
37 * 151 mod 200=187;
4. Данное значение и есть х, в уравнении x*173 = 151
mod 200 проверяем:
187*173 mod 200=32351 mod 200 = 151.

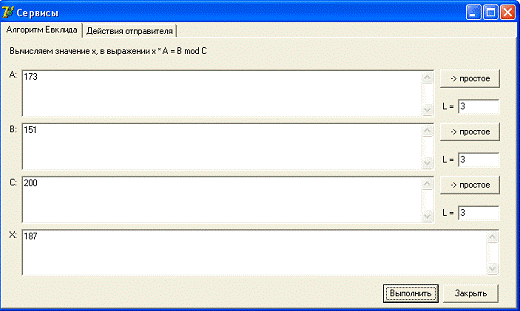

Результаты расчета с использованием разработанного
программного средства
Результаты совпадают
Алгоритм
формирования конечного поля Галуа GF(p) и подсчет количества
точек эллиптической кривой n=#Ep
Возьмем р = 7, а = 2, b = 6.
Рассмотрим кривую:
Проверяем условие:
Итак, данная кривая несингулярна. Рассчитаем координату первой
точки:
Координаты первой точки найдены G1[5,1]. Находим следующую точку поля, путем удваивания первой
точки
Теперь чтобы найти значение преобразуем текущее значение к виду: 2*х = mod 7, после чего применяем алгоритм
нахождения обратного элемента с помощью расширенного алгоритма Евклида. В
результате получаем .
Находим третью точку поля:
Преобразуем, текущее значение к виду: 6*х = 5 mod 7, и также применим алгоритм нахождения
обратного элемента Евклида. В результате получим .
Таким же образом продолжаем формировать поле, пока не получим
деление на 0, и получаем G2[5,4], G3[2,5], G4[1,3], G5[3,5], G6[3,2], G7[1,4], G8[2,2], G9[4,1], G10[5,6]. Таким
образом, мы сформировали конечное поле GF(p). Теперь добавляем к полученному
количеству точек точку в бесконечности О, и тем самым определяем конечное
количество точек, равное 11.

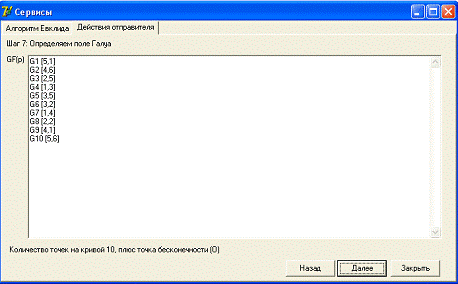

Результаты расчета с использованием разработанного программного
средства
Результаты совпадают
Алгоритм
ассиметричного шифрования на базе эллиптических кривых ECES

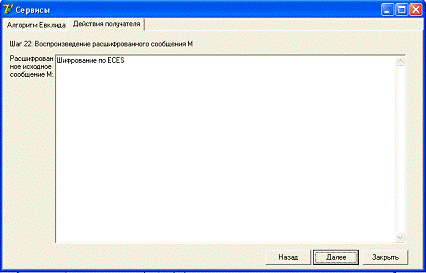

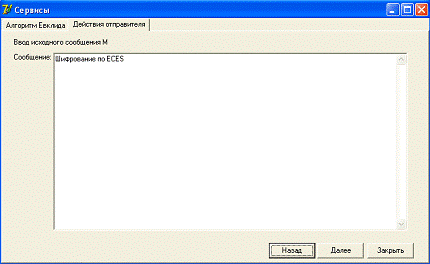

Шифруемое сообщение
Расшифрованное сообщение
Результаты совпадают
4.
Организационно-экономическая часть
4.1
Сетевой график
Построение
и расчет сетевого графика
Исходные данные для расчета и числовые характеристики,
определение длительности работ приведены в таблице Б.1 (приложение Б).
Исходный сетевой график (макет) с указанием ожидаемой
длительности работ - на рис. Б.1 (приложение Б).
В соответствии со временем, отведенным на дипломное
проектирование, директивный срок, за который должно быть выполнено
проектирование зададим как L = 125 дней.
Состав
критического пути
По схеме сетевой модели со сроками длительности работ находим
длины различных путей, исключая заведомо короткие пути:
L11=0,1,2,3,4,5,6,7,8,9=2+1+1+6+8+5+3+3=29
L12=0,1,2,3,6,7,8,9 =2+1+1+5+3+3=15
L21=9,10,11,13,12,16,17,19=6+7+2+19+9+7=50
L22=9,14,15,12,16,17,19=6+5+19+9+7=46
L23=9,10,11,12,16,17,19=6+7+5+19+9+7=53
L31=19,20,21,23=8+10=18
L32=19,21,23=6+10=16
L33=19,22,21,23=4+10=14
L41=23,24,25,26,27,28=4+8+4+5+1+1=23
Lкр.= L11 + L23 + L31 + L41 =29+53+18+23=123
Основные временные параметры сетевой модели (по кодам
событий) приведены в таблице Б.2 (приложение Б).
Основные временные параметры сетевой модели (по кодам работ)
приведены в таблице Б.3 (приложение Б).
Оптимизация
сетевого графика по временным параметрам
Коэффициенты напряженности и дисперсии работ, приведены в
таблице Б.4 (приложение Б).
Введем нормировочную переменную с математическим ожиданием,
равным нулю, и дисперсией, равной единице:
Z =
График нормального распределения вероятностей представлен
Приложение Б.
По графику функции нормального распределения находим вероятность
свершения конечного события в заданный срок: Pk≈0,6. Полученное значение Pk удовлетворяет неравенству 0,35<Pk<0,65, т.к. он попадает в заданный
промежуток, и, следовательно, оптимизация по временным параметрам не нужна и
повторное планирование или повторный расчет сетевого графика производить также
нет необходимости.
.2
Определение структуры затрат на разработку проекта
Затраты на выполнение проекта включают единовременные и
текущие затраты.
Расчет
единовременных затрат
Затраты на аппаратное обеспечение приведены в Приложении Б.
Таблица 11. Затраты на программное обеспечение.
Наименование ПО
|
Кол-во
|
Цена за ед.,
руб.
|
Сумма, руб.
|
ОС Windows XP
|
1
|
2100
|
2100
|
Borland
Delphi 7
|
1
|
7300
|
7300
|
Итого:
|
9 400
|
Таким образом . За счет того, что программное обеспечение студентам
предоставляется бесплатно, то .
Расчет
текущих затрат
Материальные затраты
Материальные затраты будут включать расходные материалы для
используемых ПК и др. виды материалов.
Таблица 12. Прочие затраты
Наименование
материалов
|
Единица
измерения
|
Кол-во
|
Цена за ед.,
руб.
|
Сумма, руб.
|
Канцелярские
принадлежности
|
-
|
-
|
-
|
200
|
ADSL
Internet
|
Месяц
|
5
|
400
|
2000
|
Итого:
|
2200
|
Амортизация оборудования
Амортизационные отчисления исчисляются исходя из срока
полезного использования и первоначальной стоимости оборудования.
(руб.).
Затраты на оплату труда с начислениями
Будем брать заработную плату исполнителя проекта на уровне
минимального размера оплаты труда - МРОТ (с 1 января 2010 года 4330 рублей).
С учетом Северного коэффициента и полярных надбавок получим
·(1+0,8+0,5) = 9959 руб.
С учетом единого социального налога (ЕСН, 26%) и страхования
от несчастных случаев и профессиональных заболеваний (НС и ПЗ, 0.2%), получаем
· (1 + 0.26 + 0.002) = 12568,258 руб.
Таким образом, за 7 месяц написания программы на оплату труда
исполнителя было потрачено 87977,8 руб.
4.3
Расчет затрат на организацию рабочих мест
Расчет затрат, связанных с организацией рабочих мест для
исполнителей проекта, следует провести, ориентируясь на требования СНИПа (санитарные
нормы и правила). В соответствии с санитарными нормами, расстояние между
рабочими столами с видеомониторами должно быть не менее 2 м, а между боковыми
поверхностями видеомониторов - не менее 1,2 м. Площадь на одно рабочее место с
терминалом или ПК должна составлять не менее 6 кв. м, а объем - не менее 20
куб. м.
Если помещение взято в аренду, то, исходя
из площади помещения, и проводится расчет суммы арендной платы:
руб.
Так как разработка производиться без использования аренды
помещения, то за счет этого происходит экономия средств.
.4
Общая сумма затрат на разработку
Предварительная стоимость проекта определяется как сумма
вышеперечисленных пунктов на разработку системы:
1) Сумма затрат
= 142161,8
2) Сумма затрат с учетом того, что разработка ведется
студентом
= 24370 + 98071,8 = 122441,8
.5
Определение экономической целесообразности разработки
Общая формула экономической эффективности представляет собой
отношение эффекта (результатов труда) к понесенным затратам труда и средств
производства или отношение стоимости продукции к стоимости затрат:
(5)
|
|
Исходя из этой общей формулы можно путем подстановки вместо
показателя «продукция» использовать показатель «прибыль». Тогда формула
принимает вид:
(6)
|
|
Прибылью будем считать экономию от внедряемого проекта,
прежде всего, это экономия времени, затрачиваемого на выполнение рутинных
операций. А так же экономия средств на покупке программного продукта стороннего
производителя, выполняющего требуемые функции.
Обе программы являются идентичными по всем параметрам, кроме
затрат, следовательно, будем проводить сравнение исходя только из затраченных
на программные продукты средств.
Таким образом, экономическая эффективность составит:
Экономическая эффективность проекта составила 0,161.
5.
Безопасность жизнедеятельности
.1
Введение
Трудно найти отрасль науки или техники где не использовались
бы компьютеры. Видоизменяя практическую деятельность человека они породили
большое число технических, психофизиологических, медицинских, эргономических
проблем, без современного решения которых невозможно полно реализовать
потенциальные возможности как современной вычислительной техники, так и
работающего на ней человека.
Работа с ЭВМ, помимо напряженного нервно-эмоционального
характера труда, повышенной нагрузки на зрительный анализатор,недостатка
подвижности и физической активности, сопровождается и воздействием на его
организм электромагнитных и электростатических полей, шума,
неудовлетворительного освещения и микроклимата.
Деятельность разработчика ПО штатно-кадровой работы связана с
использованием ЭВМ. Правильная организация рабочего места обеспечивает
благоприятные условия труда.
Для рациональной организации рабочего места необходимо
выбрать габариты и форму мебели и оборудования с учетом антрометрических
показателей человека, обеспечить удобное положение человека при работе, создать
благоприятные санитарно-гигиенические условия труда.
Выполнение требований к помещению, где находится рабочее
место, рассматривается далее.
5.2
Анализ потенциальных опасных и вредных факторов воздействующих на пользователя
ЭВМ
программный шифрование криптография эллиптический
Особое внимание следует уделить защите от электромагнитных
излучений. Установлено, что видеотерминалы являются источником широкополосного
спектра электромагнитных излучений: рентгеновского, ультрафиолетового (УФ),
видимого спектра, инфракрасного излучения, электромагнитных полей (ЭМП) разночастотного
спектра, электромагнитных излучений промышленной частоты. Кроме того, они
создают аэроионные потоки и электростатическое поле.
Практически излучения УФ не проходит через стекло экрана
дисплея. То же самое можно сказать и о мягком рентгеновском излучении, которое
в несколько раз ниже нормы 100 мкР/с. Следует отметить, что большинство
мониторов создает повышенный уровень электростатического поля (норма - 20 кВ/м,
установлена ГОСТом 12.10 045 - 84), а также эффекты низкочастотных
электромагнитных полей, вредное влияние которых на организм человека
несомненно. Именно такие поля способны инициировать биологические сдвиги
(вплоть до нарушения синтеза ДНК) в клетках, вызывать аллергию и другие
расстройства: тошноту, усталость, головные боли; могут повышать активность
фермента орнитиндекакорбоксилазы, который, как считают, способствует росту
опухолей.
В настоящее время во многих странах мира уже зарегистрировано
огромное число случаев возникновения различных форм патологии, причины которых
связаны с работой на компьютере. Выявлена связь между работой на компьютере и
такими недомоганиями, как боли в спине и шее, запястный синдром, тендениты,
астенопия, стенокардия и различные стрессовые состояния, повышенная
возбудимость и раздражимость, депрессивные состояния, патология в протекании
беременности и, к сожалению, немало других заболеваний, которые ведут к
снижению трудоспособности и подрывают здоровье людей.
Навряд ли удастся полностью избежать пагубное влияние
передовых технологий, но можно свести их к минимуму. Большинство проблем
решаются сами собой при правильной организации рабочих мест, соблюдении правил
техники безопасности и разумного распределения рабочего времени.
Программное обеспечение предназначено для ввода, обработки и
вывода информации с визуальным представлением на экране дисплея. Рабочее место
может располагаться в машинном зале, поэтому стоит рассмотреть, как выполняются
требования по электро- и пожарной безопасности помещений вычислительного
центра.
5.4
Организационные и технические мероприятия по защите от поражения электрическим
током
Помещения где устанавливаются ЭВМ, относятся к помещениям с
повышенной опасностью поражения электрическим током (ПУЭ-1-1-13).
Наличие металлических конструкций, соединенных с землей
является потенциальной опасностью для организма человека, так как имеется
возможность одновременного прикосновения человека с одной стороны к
металлическим частям сооружения, которые могут оказаться под напряжением, с
другой стороны к металлическим конструкциям, соединенным с землей.
Опасность поражения электрическим током обуславливается
несколькими факторами, из которых существенное значение имеют:
· эксплуатационное напряжение:
· окружающая производственная среда.
Электробезопасность обеспечивается рядом организационных и технических
мероприятий.
Помещения, в которых устанавливаются ЭВМ, питаются от
трехфазной сети напряжением 380\220 В и частотой 50 Гц. Во всех узлах и
автономных системах ЭВМ, доступ к которым возможен без отключения питания,
предусмотрено заземление. В системе защиты электропитания должны быть
установлены отключающие автоматы и предохранители, обеспечивающие надежное
отключение электроприемников при повышении параметров питающего напряжения и
тока. К таким устройствам относятся реле и выключатели по максимальному
напряжению, плавкие предохранители ПУЭ-3-16.
Для предотвращения работающего персонала от поражения
электрическим током, ЭВМ должна быть снабжена закрытыми корпусами, которые
зануляются. Вводится магистраль зануления, к которой подключаются корпуса устройств,
защитных труб. Стальные трубы электропроводки, нулевые провода
распределительной и групповой сети используются в качестве контура заземления
внутри здания.
Защита людей осуществляется посредством изоляции токоведущих
частей, создание защитных ограждений, нанесения предупредительных знаков и
надписей.
Кроме технических средств и способов защиты имеются
организационные мероприятия:
· периодическая проверка изоляции токоведущих
проводов;
· к работе на электроустановках допускаются
лица, прошедшие инструктаж и обучение безопасным методам труда, проверку знаний
в соответствии с должностью применительно к выполняемой работе;
· обучение работающих на ВЦ безопасным
приемам труда производится в форме инструктажа. По характеру и времени
проведения он делится на вводный, первичный на рабочем месте, повторный,
внеплановый и текущий;
· обслуживающий персонал и пользователи
должны ежегодно проходить проверку знаний на соответствие квалификационной
группе.
5.5
Эргономическая оценка условий труда на рабочем месте
Работа на ЭВМ занимает одно из первых мест по утомляемости.
Она требует огромной концентрации внимания, сосредоточенности, напряжения мысли
и зрения. Поэтому так необходим строгий контроль за соответствием аппаратных и
программных средств и условий их эксплуатации требованиям безопасности
жизнедеятельности, здравоохранения и эргономики.
На пользователя ЭВМ в процессе работы воздействуют следующие
факторы: шум, тепловыделения, электромагнитные и электростатические поля,
специфические нагрузки на орган зрения, монотонность труда, малоподвижность,
отсутствие физических нагрузок.
Основной подход к решению проблемы уменьшения опасных и
вредных влияний на организм человека при работе на ЭВМ заключается в реализации
рекомендаций, разработанных группой по проблемам охраны здоровья лиц,
работающих с дисплеями, созданной при Всемирной организации здравоохранения:
· рабочее место должно быть удобным и обеспечивать
нормальное функционирование опорно-двигательного аппарата и кровообращения;
· оптимальное время непрерывной работы на
ЭВМ не должно превышать 30-35 минут, после этого необходим перерыв в работе 10
минут, для разминки и гимнастики для глаз;
· экран дисплея должен находится на
расстоянии 50 - 55 см. от глаз работающего;
· для снижения статического напряжения, следует
сидеть перед дисплеем так, чтобы центр экрана находился на линии взора, а
вместо обычных стульев лучше использовать удобные кресла с подлокотниками,
подобранные по росту;
· экран дисплея должен иметь антибликовое
покрытие, и стоять в месте недоступном для попадания прямых солнечных лучей;
· на каждое рабочее место с компьютером
должно приходится не менее 5 кв. м площади;
· не рекомендуется работать за компьютером
беременным.
Для снижения электромагнитного излучения необходимо
располагаться перед монитором на расстоянии около 70 см (напряженность
магнитного поля составляет 0,1 - 0,5 мГс). Пользователи не должны находиться
ближе 1,2 м от задних или боковых поверхностей соседних терминалов, т.к.
источник высокого напряжения компьютеров - строчный трансформатор - помещается
в задней или боковой части терминала. Для уменьшения интенсивности излучения
рекомендуется устанавливать на экран монитора специальные экранизирующие
фильтры и экраны.
Экраны типа поляроид полностью устраняют блики и рассеивания
света на экране монитора, максимально увеличивая контрастность изображения.
Широко распространены сетчатые экраны. Они достаточно эффективно защищают
зрение, предохраняют экран монитора от пыли. Стеклянные экраны высокого класса
способны защитить даже от рентгеновского излучения.
Проектирование и конструирование рабочих мест с позиции
эргономики предполагает обеспечение оптимальных условий труда, т. е. таких, при
которых сохраняется здоровье, высокая заинтересованность и работоспособность,
безопасность работника. Для этого рабочее место должно удовлетворять
требованиям антропометрических, физических и психических особенностей человека.
Эргономическая оценка условий труда производится по расчетной
методике, в основу которой положен метод, разработанный НИИ труда. Для оценки
условий труда фактора внешней среды оцениваются баллами.
Таблица 13. Оценка факторов внешней среды
№ п/п
|
Факторы рабочей
среды
|
Оценка факторов
рабочей среды
|
Баллы
|
1.
Санитарно-гигиенические элементы
|
1
|
Температура
воздуха РМ (в помещении), гр.С теплый период - холодный период -
|
18 … 20 20 …
22
|
1
|
2
|
Атмосферное
давление
|
В норме
|
1
|
3
|
Промышленная
пыль, кратность превышения предельно допустимой концентрации
|
Ниже 1,0
|
1
|
4
|
Промышленный
шум, превышение предельно допустимого уровня, дБА.
|
Ниже 1,0
|
1
|
2.
Психофизические элементы
|
5
|
РМ, поза и
перемещение в пространстве
|
РМ
стационарное, поза свободная
|
1
|
6
|
Сменность
|
Работа в
утреннюю смену
|
1
|
7
|
Освещенность
рабочего места. Размеры объекта, мм Разряд зрительных работ
|
На уровне
санитарных норм Более 1,0 V … IX
|
1
|
8
|
Продолжительность
непрерывной работы в течение суток, ч
|
До 8 часов
|
2
|
9
|
Длительность
сосредоточенного наблюдения,% от времени рабочей смены
|
25 … 50
|
2
|
10
|
Темп (число
движений в час) Мелких (кисти пальцев)
|
До 360
|
1
|
11
|
Режим труда и
отдыха
|
Обоснованный с
применением функциональной гимнастики
|
1
|
12
|
Нервно-эмоциональная
нагрузка
|
Простые
действия по заданному плану
|
2
|
Для определения категории тяжести работ каждый из факторов
рабочей среды, действующих на человека на рабочем месте, оценивается по шести
бальной системе. Затем вычисляем интегральную бальную оценку условий труда по
формуле:
где хмах - наивысшая из полученных бальных оценок;
х i - бальная оценка по i - му из учитываемых факторов;
n - число учитываемых факторов без максимальных (х мах)
Формула справедлива, т.к. каждый из действующих факторов действует
в течении всего дня.
Ит - интегральный показатель тяжести труда = 27,5, что
соответствует 2 категории тяжести труда. Ко второй категории относятся работы,
выполняемые в условиях, соответствующим предельно действующим санитарным
правилам, нормам и инженерно-психологическим требованиям.
Таблица 14. Категории тяжести труда
Категории
тяжести
|
I
|
II
|
III
|
Интегральная
бальная оценка
|
До
18
|
19 - 33
|
34 - 45
|
Оптимальной считается работоспособность, когда 40 < Ит
< 90, полученный интегральный показатель укладывается в данный диапазон.
Наивысшая эффективность труда достигается при создании
функционального комфорта. Одним из условий, влияющих на формирование комфорта
является оптимальная оценка деятельности пользователя ЭВМ. В процессе труда на
человека оказывает влияние весь комплекс факторов, составляющих условия труда.
Под влиянием этих факторов у человека формируется определенное состояние
организма, это влияет на работоспособность, которая определяется с помощью
интегрального показателя.
Оптимизация условий труда не требуется, так как работы
производятся в условиях, соответствующих предельно допустимым концентрациям и
уровнем производственных факторов, хотя конечно, можно улучшить режим труда и
отдыха.
5.5
Расчет освещенности на рабочем месте
Расчет
искусственного освещения при использовании светильников с люминесцентными
лампами методом коэффициента использования светового потока
Расчет искусственного освещения при использовании
светильников с люминесцентными лампами методом коэффициента использования
светового потока.
Произведем расчет освещения рабочей комнаты светильниками с
люминесцентными лампами. Размеры помещения: длина А = 10 м, ширина В = 9 м,
высота Н = 3 м. Потолок и стены побелены, мало загрязнены. Объекты различения -
темные поверхности. Напряжение в сети U = 220 В.
Принимаем систему общего освещения. Характер зрительной
работы соответствует IV, б разряду.
Нормы естественного и искусственного освещения для выполнения
различного вида работ в производственных помещениях приведены в СНиП 11.4 - 79.
Таблица 15. Нормы естественного и искусственного освещения
для выполнения различного вида работ в производственных помещениях
Характеристика
зрительной работы
|
Средней
точности
|
Наименьший
размер объекта различения, мм
|
От 0,5 до 1,0
|
Разряд зрительной
работы
|
IV
|
Подразряд
зрительной работы
|
Б
|
Контраст
объекта различения с фоном
|
Малый
|
Характеристика
фона
|
Средний
|
Освещенность
при искусственном освещении, лк - комбинированном; - общем.
|
500 200
|
КЕО ен при
естественном освещении,% - верхнем или верхнем и боковом; боковом: - в зоне с
устойчивым снежным покровом; - на остальной территории России.
|
4,0 1,2 1,5
|
КЕО ен
при совмещенном освещении,% - верхнем или верхнем и боковом; боковом: - в
зоне с устойчивым снежным покровом; - на остальной территории России
|
2,4 0,7 0,9
|
Норма освещенности на рабочем месте для этого вида работ
определяется из таблицы 15, она составляет 200 лк. Для освещения помещения
участка выбираем подвесные диффузные светильники типа ПВЛП, применение которых
допускается в любых производственных помещениях. Учитывая возможность
образования пыли, предусматриваем частично пыленепроницаемое выполнение
светильников. В качестве источника света используем люминесцентные лампы типа
ЛД.
) Определяем расстояние от потолка до рабочей поверхности по
формуле:
Но=Н - hp, Но = 3 - 0,9
= 2,1 (м);
где Н - высота помещения от пола до потолка, м;
hp - высота рабочей
поверхности, м.
) Расстояние от потолка до светильника определяется по
формуле:
hc = 0,2Но, hc = 0,2 *2,1 =0,42 (м).
) Возможную высоту подвеса светильника над освещаемой
поверхностью определяем по формуле:
Нр = Но - hc, Нр = 2,1 -
0,42 = 1,68 (м).
) Высота подвеса над полом:
Нп = 1,68 + 0,9 = 2,58 (м)
) Для достижения наибольшей равномерности освещения принимаем
отношение:
Lp/Hp = 1,4
6) Расстояние между рядами светильников:
Lp = 1,4 Hp = 2,4 (м)
7) Необходимое количество ламп:
N = S/L2, N = 90/5,76 = 15,6
S -площадь пола (90 кв м)
Так как в светильнике 2 лампы, то примем для расчета, что в
помещении будет 8 светильников.
)Произведем расчет индекса помещения i
I = A*B/Hp(A+B), i = 90/1,68*(19) = 2,8
) Вычислим световой поток ламп в каждом светильнике:
Ф = Ен*Кз*S*Z/?*N,
Где Ен - нормированное значение максимальной освещенности,
Кз - коэффициент запаса, учитывающий загрязнение светильников
в ходе их эксплуатации,
Z - поправочный коэффициент, учитывающий неравномерность
освещения при люминисцентных лампах 1,1 … 1,2;
Ф = 200*1,5*90*1,15/0,5*16 = 3881 лм
Выбираем лампу ЛД - 80, мощностью 80 Вт, светопоток 3865 лм.
) Сделаем проверочный расчет, решив уравнение относительно Ен
и подставим в него фактическое значение светового потока Фл:
Ен = Фл*N*n/Кз*S*Z;
Ен = 3881*16*0,5/1,5*90*1,15 =199 лк
Полученное значение освещенности практически полностью
соответствует Ен, определенному СниП 11-4-79 для данного разряда зрительной
работы.
)Мощность освещенной установки:
Ро = Кп*Р*N,
где Кп - коэффициент, учитывающий потери в пускорегулирующей
аппаратуре Кп = 1,25;
Р - мощность лампы, кВт
Ро = 1,25*80*16 = 1600 кВт
Таким образом, расчетная освещенность помещения программиста
соответствует требованиям Сни ПII-4-79.
.6
Противопожарная безопасность производственных помещений
В помещениях ВЦ имеется большое число легковоспламеняющихся
материалов. По пожарной безопасности такие помещения относятся к категории “В”
(СН и П - 2 - М2 - 72).
Пожарная безопасность обеспечивается:
· системой предотвращения
пожара;
· системой пожарной защиты.
Источником возникновения пожара в отделе может являться
неисправность электросети. Для предотвращения пожара необходимо применять
оборудование, удовлетворяющее требованиям искробезопасности.
Все помещения отдела должны быть 1-2 степени огнестойкости
(СН - 245 - 71). Материалы, применяемые для ограждающих конструкций и отделки
должны быть огнестойкими. Для изготовления ограждающих конструкций обычно
используются кирпич, железобетон, стекло и т. д. Применение дерева должно быть
ограничено, а в случае его использования, оно пропитывается огнезащитным
составом.
Промывка деталей легковоспламеняющимися жидкостями (бензин,
ацетон, спирт) должна проводиться в специальных помещениях и при включенной
вентиляции. В помещениях проходя, коридоры и рабочие места не следует
загромождать различными предметами: бумагой, оборудованием и т.д. Все отходы
бумаги от печатающих устройств и другую ненужную бумагу необходимо своевременно
убирать.
В отделе, а так же на любом ВЦ нельзя использовать установки
для тушения пожара с применением воды, пены, сухих химических порошков.
Для борьбы с небольшими локальными возгораниями следует применять
углекислые огнетушители, которые должны располагаться в легко доступных местах.
Основным средством тушения пожара являются переносные
тушители и стандартные углекислотные установки ОУ - 2 и ОУ - 5. Достоинством
углекислотных средств тушения пожара является то, что они обладают высокой
эффективностью тушения и не повреждают электронного оборудования. Кроме того,
углекислый газ не является проводником электричества, что важно при тушении
пожара в помещении, где установлено оборудование, потребляющее электроэнергию.
Переносные углекислотные огнетушители устанавливаются в помещениях с
вычислительным оборудованием из расчета один огнетушитель на 40 - 50 кв. м., но
не менее двух в помещении (ГОСТ - 12.1 - 004 - 76).
Средством обнаружения и оповещения при пожаре являются
датчики, которые устанавливаются в вытяжных воздуховодах, в подпольном
пространстве, в хранилищах носителей информации и других помещениях.
5.7
Инструкция по технике безопасности для пользователей ПЭВМ
Общие
требования
Данная инструкция определяет правила по технике безопасности
для персонала вычислительного центра и составлена в соответствии с требованиями
ГОСТ 12.1.030 - 81.ССБТ.
Ответственность за выполнение мер безопасности несут
непосредственные исполнители работ. Ответственность за контроль выполнения
требований настоящей инструкции, за всю организационную работу по обеспечению
техники безопасности возлагается на отдел охраны труда и техники безопасности.
Для устранения грубых и нетерпящих отлагательства нарушений
техники безопасности руководители ООТ и ТБ обязаны выписывать предписания с
конкретным указанием вида нарушения и срока его устранения. Предписание
выполняется в срок и безоговорочно.
Лица, нарушающие настоящую инструкцию несут ответственность в
порядке, установленном Правилами внутреннего трудового распорядка предприятия.
Требования
к персоналу
Лица, занятые на работах с вредными и опасными условиями
труда, должны проходить обязательные предварительные при поступлении на работу
и периодические медицинские осмотры.
У каждого работника, прошедшего первичный или очередной
медицинский осмотр, должна быть сделана соответствующая запись в удостоверении
по ТБ. Запись делается руководителем подразделения на основании медицинских
заключений.
Ответственность за организацию медосмотра несет здравпункт
предприятия. Ответственность за явку персонала на медосмотр несет руководитель
вычислительного центра.
К работе в зоне повышенной опасности допускаются лица,
достигшие 18 - летнего возраста.
Женщины должны освобождаться от работы за ПЭВМ и видеотерминалами
на электронно-лучевых трубках, так как они являются источниками широкополосных
электромагнитных излучений, на период беременности с момента ее установления,
при этом за ними сохраняются льготы в соответствии с действующим
законодательством.
Все работающие должны быть обучены практическим приемам
оказания первой медицинской помощи при поражениях электрическим током.
При проведении работ в помещении ВЦ персонал обязан выполнять
следующие основные требования:
· работать только с тем оборудование и с теми
материалами, к работе с которыми вы допущены и выполнять только ту работу,
которая вам поручена;
· не отвлекаться на посторонние дела и не
отвлекать других;
· не допускать на свое рабочее место лиц, не
имеющих отношения к порученной вам работе;
· не прикасаться к арматуре общего
освещения, клеммам и другим токоведущем частям. Не открывать дверцы
электрораспределительных шкафов;
· если электрооборудование, электропроводка
неисправны, необходимо вызвать электромонтера. Самому устранять неисправности запрещается;
· в случае получения травмы необходимо обратиться в
здравпункт предприятия за медицинской помощью и сообщить своему начальнику о
случившемся, чтобы он мог принять меры к предотвращению подобных несчастных
случаев и составить акт.
Пользователям по обслуживанию ПЭВМ в зависимости от условий и
характера работ помимо проведения работ непосредственно с электронным
устройствами приходится проводить работы с использованием этилового и
изопропилового спирта, поэтому они должны получить инструктаж по технике
безопасности для своей специальности и отдельно по всем видам оборудования,
материала, с которыми они работают.
В помещении вычислительного центра запрещается пользоваться
электробытовыми нагревательными приборами.
Специальные
требования
Знать и выполнять инструкции по эксплуатации электронных
устройств.
Помнить, что при выключении переключателя “Сеть” на
устройствах, розетки питания 220 В остаются под напряжением.
Помнить, что опасность представляют первичные цепи блоков
питания, подключенные к трехфазному напряжению 380/220В 50 Гц.
К работе с ПЭВМ допускаются лица, изучившие документацию на
систему электропитания и прошедшие инструктаж по технике безопасности при
эксплуатации установок с напряжением до 1000 В.
На рабочем месте должны быть:
· заземляющая шина, соединенная с общим
контуром заземления;
· резиновый коврик.
Требования
к рабочему месту
Перед включением общего рубильника электропитания необходимо
убедиться в том, что электропроводка находится в исправном состоянии.
Убедится в том, что корпуса всех устройств вычислительного
комплекса и измерительных приборов имеют надежное электрическое соединение с
шиной защитного заземления.
Убедиться в том, что рабочее место достаточно освещено и
убраны все мешающие предметы.
При эксплуатации ПЭВМ ЗАПРЕЩАЕТСЯ включать электронные
устройства при неисправной защите электропитания.
О всех замеченных недостатках и неисправностях в оборудовании
сообщить своему начальнику.
Заключение
Требования по наличию развитого графического интерфейса -
выполняется, так как 8 > 7 баллов;
Требования по времени реакции системы - выполняется, так как
10 = 10;
Требования по достаточно полной справочной системе -
выполняются, так как 6 > 5 баллов;
Требования по выбору справочных значений из списка -
выполняется, так как 8 > 6 баллов;
Требования по удобству пользования выполняется, так как
разработанный программный продукт имеет оценку по интегральному аддитивному
критерию 0,78 > 0,71.
По проделанной работе можно сделать вывод, что разработанный
программный продукт выполнен с учетом поставленных перед ним требований и может
быть использован в работе.
список
Используемой литературы
1. Алферов
А.П., Зубов А.Ю. и др. Основы криптографии: Учеб. пособие, 2-е и зд., испр. и
доп. - М.: Гелиос АРВ, 2002.- 480 с., ил.
2. Вентцель
Е.С., Овчаров Л.А. Теория случайных процессов и ее инженерные приложения. -
Учеб. пособие для втузов 2-е изд., стер. - М.: Высш. шк., 2000.- 383 с.: ил.
. Галицкий
А.В., Рябко С.Д., Шаньгин В.Ф. Защита информации в сети - анализ технологий и
синтез решений / Галицкий и др. - М.: ДМК Пресс, 2004.- 616 с.: ил.
. Грэхем
Р., Кнут Д., Паташник О. Конкретная математика. Основание информатики: Пер. с
англ.- М.: Мир. 1998.- 703 с., ил.
. Девянин
П.О., Михальский О.О., Правиков Д.И., Щербаков А.Ю. Теоретические основы компьютерной
безопасности: Учеб. пособие для вузов / Девянин П.Н. и др. М.: Радио и связь,
2000.- 192 с.: ил.
. Домашев
А.В., Попов В.О., Правиков Д.И., Прокофьев И.В., Щербаков А.Ю. Программирование
алгоритмов защиты информации: Учеб. пособие. - М.: «Нолидж». 2000.- 288 с.: ил.
. Зенкин
О.С., Иванов М.А. Стандарт криптографической защиты - AES. Конечные поля/Под
ред. М.А. Иванова. - М.: КУДИЦ-ОБРАЗ, 2002. - 176 с.
. Иванов
М.А. Криптографические методы защиты информации в компьютерных системах и
сетях. - М.: Кудиц-Образ, 2001.-368 с.
. Коутинхо
С. Введение в теорию чисел. Алгоритм RSA. - М.: Постмаркет, 2001.- 328 с.
. Лукацкий
А.В. Обнаружение атак. - СПб.: БХВ - Петербург, 2001.- 624 с.: ил.
. Масленников
М.Е. Практическая криптография. - СПб.: БХВ- Петербург, 2003.- 464 с.: ил.
. Молдовян
А.А., Молдовян Н.А., Советов Б.Я. Криптография. - Серия «Учебники для вузов.
Специальная литература». - СПб.: Издательство «Лань», 2000. - 224 с.: ил.
. Нечаев
В.И. Элементы криптографии (Основы теории защиты информации): Учеб. пособие для
ун-тов и пед. вузов/Под ред. В.А. Садовничего. - М.: Высш. шк., 1999.- 109 с.
. Петраков
А.В. Основы практической защиты информации. - М.: Радио и связь,1999. - 158 с.
. Петров
А.А. Компьютерная безопасность. Криптографические методы защиты. - М.: ДМК,
2000.- 448с.: ил.
. Проскурин
В.Г. Программно - аппаратные средства обеспечения информационной безопасности.
Защита в операционных системах: Учеб. пособие для вузов / Проскурин В.Г.,
. Крутов
С.В., Мацкевич И.В.-М.: Радио и связь, 2000.- 168 с.: ил. Романец Ю.В.,
Тимофеев П.А., Шаньгин В.Ф. Защита информации в компьютерных системах и сетях /
Под ред. В.Ф. Шаньгина, 2-е изд., перераб. и доп. - М.: Радио и связь, 2001.-
376 с.: ил.
. Ростовцев
А.Г., Маховенко Е.Б. Введение в криптографию с открытым ключом. - СПб.: «Мир и
Семья», 2001.- 336 с.: ил.
. Ростовцев
А.Г. Алгебраические основы криптографии. - СПб.: НПО «Мир и семья», ООО
«Интерлайн», 2000. - 354 с.: ил.
. Скляров
Д.В. Искусство защиты и взлома информации. - СПб.: БХВ - Петербург, 2004.- 288
с.: ил.
. Соколов
А.В., Шаньгин В.Ф. Защита информации в распределенных корпоративных сетях и
системах. - М.:ДМК Пресс, 2002.- 656 с.: ил.
. Хамидуллин
Р.Р., Бригаднов И.А., Морозов А.В. Методы и средства защиты компьютерной
информации: Учебное пособие. - СПб.: СЗТУ, 2005. - 178 с.
. Харин
Ю.С., Берник В.И., Матвеев Г.В., Агиевич С.В. Математические и компьютерные
основы криптологии: Учеб. пособие. - Мн.: Новое знание, 2003.- 382 с.
. Чмора
А.Л. Современная прикладная криптография. - М.: Гелиос АРВ, 2001. -256 с.: ил.
. Ященко
В.В. и др. Введение в криптографию/Под ред. В.В. Ященко. - СПб.: Питер, 2001.-
288 с.: ил.
. ГОСТ
28147-89. Система обработки информации. Защита криптографическая. Алгоритм
криптографического преобразования.
. ГОСТ
Р 34.10-94. Информационная технология. Криптографическая защита информации.
Процедуры выработки и проверки электронной цифровой подписи на базе
асимметричного криптографического алгоритма.
