Ферма на 178 голов молодняка крупного рогатого скота
ВЯТСКАЯ
ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ
КАФЕДРА
ЗООГИГИЕНЫ
КУРСОВОЙ
ПРОЕКТ
На
тему: Ферма на 178 голов молодняка крупного рогатого скота
Исполнитель:
Корчёмкин М. С.
Руководитель:
профессор, Газизов В.З.
Киров
2009 г.
План
Введение
.
Обоснование технологических исходных данных и основные технологические решения
.
Технологическая разработка схемы генерального плана предприятия
.
Формирование объёмно-планировочных решений животноводческих зданий
.1
Нормы площадей и размеры основных технологических элементов помещения
.
Обоснование параметров жизнеобеспечения объекта и его технологических решений
.1
Определение количества скотомест
.2
Расчёт потребности и запасы подстилки, необходимых сооружений для его хранения
.3
Расчёт потребности в воде и требования к водоснабжению, определение мощности
водоподающих устройств
.4
Расчёт выхода навоза, требования к системам удаления навоза и канализации,
определение необходимого количества навозохранилища
.
Определение оптимальных условий содержания животных.
.1
Оптимальные параметры микроклимата животноводческих зданий
.2
Расчёт объёма вентиляции и теплового баланса
.3
Оптимизация естественной и искусственной освещённости помещения
.4
Соответствие основных параметров содержания требованиям отраслевых норм
Заключение
Список
литературы
Введение
Современное животноводство добиваются роста
производства говядины, путём интенсивного выращивания и откорма молодняка и
сокращение срока откорма.
Не менее важный фактор при выращивание молодняка
является микроклимат. Микроклимат животноводческих зданий формируется под
действием различных факторов: планировки территории, теплозащиты ограждающих
конструкций, воздухообмена, навозоудаления, освещения, системы содержания
животных. Его определяют такие основные факторы, как температура, влажность,
движение и газовый состав воздуха, электрозарядность, солнечная радиация,
интенсивность освещения, атмосферное давление, механические примеси.
В условиях стойлового содержания, когда на одной
ферме и в отдельных закрытых помещениях концентрируется большое поголовье при
плотном размещении животных одного вида и, следовательно, одинаково
восприимчивых к определенным инфекционным и инвазионным болезням, в
животноводческих помещениях образуется неблагоприятный микроклимат, вредный для
здоровья животных. Не гигиеничность стойлового содержания объясняется тем, что
в одном и том же месте - стойле животные получают корм и испражняются.
Вследствие дыхания животных и испарения ими влаги, а также разложения мочи и
кала воздух в помещении обедняется кислородом, насыщается вредными газами, в
нем накапливаются водяные пары, повышается его температура. Неблагоприятно
отражаются на микроклимате увеличение в воздухе тяжелых положительно и
отрицательно заряженных аэроионов, проникновение пыли и действие микробов,
недостаток света и почти полное отсутствие ультрафиолетовых лучей в помещении.
1. Обоснование технологических
исходных данных и основные технологические решения
Комплекс предназначен для выращивания молодняка.
Проект разработан для районов с расчетной зимней
температурой наружного воздуха -10 и -20°С, снеговой нагрузкой 50,100 и 150
кг/м2, ветровой нагрузкой 100 кг/м2.
Проектом предусмотрено размещение в здании 178
голов молодайка крупного рогатого скота, в том числе 100 голов в возрасте от 6
до 12 месяцев, 66 голов в возрасте от 12 до 18 месяцев и 14 голов нетелей.
Предусмотрены 2 санитарных стойла.
Содержание молодняка привязное - осуществляется
в стойлах, расположенных в четыре ряда по ширине здания. Стойла для животных
оборудованы индивидуальными привязями с устройством группового отвязывания.
Скармливание животным грубых, сочных и
концентрированных кормов в осенне-зимний период, зеленой массы в летний период.
Для взвешивания животных в здании предусмотрены
весы ОС-1гГЗс, грузоподъемностью до 1 т.
У подъездов в здание устраиваются дезбарьеры,
для прогулки животных устраивается выгульный двор.
Подвозка и раздача в кормушки силоса, зеленой
массы и измельченных грубых кормов осуществляется тракторным кормораздатчиком
КТУ-10. Раздача корнеплодов и концентрированных кормов осуществляется ручными
универсальными тележками.
Концкорма хранятся в напольных ларях, загрузка
которых предусматривается загрузчиком сухих кормов ЗСК-10.
Навоз из помещений убирается скребковыми
транспортерами ТСН-3, ОБ или ТСН-2. Транспортировка навоза от зданий в
навозохранилище осуществляется либо в тракторном прицепе, загружаемом в торце
здания, либо поперечным скребковым транспортером в канале проходного типа. С
выгульных дворов навоз убирается и грузится в прицеп 2ПТС-4М-785А погрузчиком
экскаватором ПЭ-0,8.
2. Технологическая разработка схемы
генерального плана предприятия

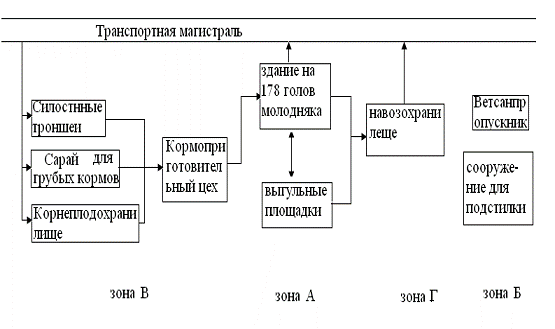

Рисунок 1- Блок-схема предприятия.

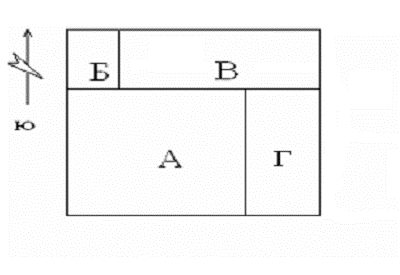

Рисунок 2-Схема функционального
зонирования.
А - размещены объекты основного
производственного назначения;
В- размещены объекты по хранению и подготовке
кормов к скармливанию;
Б - размещены подсобно-вспомогательные объекты;
Г- размещены объекты по хранению навоза.
Рисунок 3-Генплан предприятия.
Генплан предприятия (Рисунок 3.) состоит из
следующих зданий и сооружений:
-Силосная траншея;
-Сарай для сена;
- Корнеплодохранилище;
-Кормоприготовительный цех;
-Здание на 178 голов молодняка;
-Выгульные дворы;
-Навозохранилище;
- Ветеринарно-санитарный пропускник;
-Сооружение для подстилки.
Благодаря такому расположению зданий и
сооружений господствующие ветра, северо-западные направления, что благоприятно
сказывается на производстве.
3. Формирование
объёмно-планировочных решений животноводческих зданий
Содержание молодняка привязное - осуществляется
в стойлах, расположенных в четыре ряда по ширине здания. Стойла для животных
оборудованы индивидуальными привязями с устройством группового отвязывания.
Для взвешивания животных в здании предусмотрены
весы ОС-1гГЗс, грузоподъемностью до 1 т.
Подвозка и раздача в кормушки силоса, зеленой
массы и измельченных грубых кормов осуществляется тракторным кормораздатчиком
КТУ-10. Раздача корнеплодов и концентрированных кормов осуществляется ручными
универсальными тележками.
Концкорма хранятся в напольных ларях, загрузка
которых предусматривается загрузчиком сухих кормов ЗСК-10.
Навоз из помещений убирается скребковыми
транспортерами ТСН-3, ОБ или ТСН-2. Транспортировка навоза от зданий в
навозохранилище осуществляется либо в тракторном прицепе, загружаемом в торце
здания, либо поперечным скребковым транспортером в канале проходного типа. С
выгульных дворов навоз убирается и грузится в прицеп 2ПТС-4М-785А погрузчиком
экскаватором ПЭ-0,8.
Таблица 1. Значение коэффициента (К) для
конструкции здания
Наименование
конструкции
|
Характеристики
конструкции
|
Коэффициент
теплопередачи
|
стены
|
кирпичные
|
1,06
|
покрытие
|
железобетонное
|
1,4
|
полы:
-в стойлах -в проходах
|
деревянные
бетонные
|
0,66
1,25
|
окна
|
с
двойным остеклением
|
2,3
|
ворота
и двери
|
деревянные
одинарные
|
4,0
|

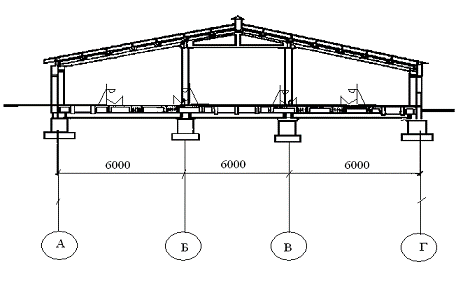

Рисунок 4. -Разрез 1-1.
.1 Нормы площадей и размеры основных
технологических элементов
Общая площадь стойлового помещения, м²:
Sоб = 36 * 18=648 м²
Полезная (стойловая) площадь, м²
Sпол=1,6*1*180=288 м²
Удельная полезная площадь, м²
Дополнительная площадь, м²
Sдоп. =
2,3*48*2+2*48*2+3,2*48= 566,4 м²
Площадь бетонного пола, м²
S бетон.
пола=648-288=360 м²
Общая кубатура помещения, м³
S общ. куб.
=(Д*Ш*Н1)+(1/2Н2*Ш*Д),
где Д-длина здания;
Ш - ширина здания;
Н1-высота стен;
Н2-высота крыши от
основания до вершины.
S общ. Куб =
(48*18*2,55)+(1/2*18*48)=3412,8 м³
Удельная кубатура, м³
S уд. куб. =
3412,8 / 180=18,96 м³
4. Обоснование параметров
жизнеобеспечения объекта и его технологических решений
.1 Определение количества скотомест
Животноводческое предприятие
рассчитано на 180 голов. Стадо состоит из трех групп животных. Нетелей 14
голов, телят в возрасте от 12 до 18 месяцев 66 голов, телят в возрасте от 6
до12 месяцев 100 голов.
4.2 Расчет потребности и запаса
подстилки, необходимых сооружений для ее хранения
В качестве подстилки используется,
опил.
Таблица 2
Половозрастные
группы
|
Количество
голов
|
Нормы
потребности на 1 голову, кг(сутки)
|
Потребность
на поголовье, т
|
|
|
|
в
сутки
|
в
год
|
нетелей
|
14
|
3,0
|
0,042
|
15,33
|
телята
в возрасте от 12 до 18 месяцев
|
66
|
3,0
|
0,198
|
72,27
|
телята
в возрасте от 6 до 12 месяцев
|
100
|
3,0
|
0,300
|
109,50
|
итого
|
180
|
9,0
|
0,54
|
197,1
|
Общая масса подстилочного материала будет
составлять 197,1 т. в год.
На территории предприятия должно храниться не
менее 50 % подстилки от годовой потребности.
Расчет объема хранилища для подстилки.
Таблица 3.
Вид
подстилки
|
Способ
хранения
|
Минимальные
нормы запаса подстилки на предприятии по количеству в % от годовой потребности
|
Нагрузка
на 1 м²
в
площади склада, т
|
Объемная
масса подстилки, кг/м³
|
опил
|
В
буртах, под навесами и в сараях
|
50
|
0,8
- 1,0
|
150
|
Для определения необходимого объема хранилищ
подстилочного материала 50% годовой потребности подстилки делится на ее объемную
массу.
Vхр(опил)=
197,1т/0,15т/м³ =1314 м³
- объем хранилища для опила.
На генплане видно, что на предприятии есть
специальное сооружение для хранения подстилки, объем которого должен составлять
не менее 1314 м³.
.3 Расчет потребности в воде и требования
к водоснабжению, определение мощности водоподающих устройств
Таблица 4.
Группы
животных
|
Кол-во
голов
|
Нормы
потребности в воде на голову, л/сут
|
Потребность
в воде на все поголовье, м³ (сутки)
|
|
|
всего
|
на
поение
|
на
другие нужды
|
всего
|
на
поение
|
на
другие нужды
|
нетелей
|
14
|
40
|
33
|
7
|
0,560
|
0,462
|
0,098
|
телята
в возрасте от 12 до 18 месяцев
|
66
|
35
|
27
|
8
|
2,310
|
1,782
|
0,528
|
телята
в возрасте от 6 до 12 месяцев
|
100
|
24
|
18
|
6
|
2,400
|
1,800
|
0,6
|
итого
|
180
|
99
|
78
|
21
|
5,27
|
4,044
|
1,226
|
Расчет мощности водоподающих устройств.
При расчете мощностей водоподающих устройств
общая суточная потребность в воде на всё поголовье умножается на коэффициент
суточной неравномерности.
Суточная потребность
= общая сут. потребность в воде * к.
где к - коэффициент суточной неравномерности
(к=1,05-1,1)
Суточная потребность =
5,27* 1,1=5,797 м³.
Для учета неравномерности водопотребление в
течение суток определяется часовая потребность в воде умножением суточной
потребности на коэффициент часовой неравномерности (к=2,5) и делением на 24.
Часовая потребность =
суточная потребность в воде * к / 24.
где к - коэффициент суточной неравномерности;
-часы в сутки. Часовая потребность = 5,797
* 2,5 / 24 =0,604 м³.
.4 Расчет выхода навоза и требования
к системам удаления навоза и канализации, определение необходимого количества
навозохранилища
Таблица 5.
Группы
животных
|
Кол-во
голов
|
Выход
экскрементов от 1 головы, кг
|
Норма
подстилки на 1 гол, кг/сут
|
Выход
навоза на поголовье, т/сут.
|
Выход
навоза на поголовье в год, т
|
|
Нетели
-в пастбищный период
|
14
|
13,5
|
3,0
|
0,231
|
129,675
|
|
-в
стойловый период
|
|
27,0
|
|
0,420
|
|
|
телята
в возрасте от 12 до 18 месяцев -в пастбищный период
|
66
|
17,5
|
3,0
|
1,353
|
771,045
|
|
-в
стойловый период
|
|
35,0
|
|
2,508
|
|
|
телята
в возрасте от 6 до 12 месяцев -в пастбищный период
|
100
|
13
|
3,0
|
1,600
|
896
|
|
-в
стойловый период
|
|
26,0
|
|
2,900
|
|
|
Итого:
- в пастбищный период
|
180
|
44
|
9,0
|
3,184
|
1796,72
|
|
-
в стойловый период
|
|
88
|
|
5,828
|
|
|
|
|
Расчет навозохранилищ рассчитывается по
следующей формуле:
nхр. = количество
хранимого навоза, т / вместимость типового навозохранилища, т * О,
где О- оборачиваемость навозохранилищ.
Если навозохранилище рассчитано на 2000 т и
навоз вывозится на поля один раз в год, тогда О=1, то nхр.
будет равно:
nхр. =1796,72 /
2000*1=0,89 ≈ 1 хранилище.
Для нормального функционирования предприятия
необходимо 1 навозохранилище.
Расчет объема навозохранилища:
Vхр. = годовой выход
навоза / объемную массу навоза,
Vхр. =1796,72 / 1250
=1,44 м³
Навоз из помещений убирается скребковыми
транспортерами ТСН-3, ОБ или ТСН-2. Транспортировка навоза от зданий в
навозохранилище осуществляется либо в тракторном прицепе, загружаемом в торце
здания, либо поперечным скребковым транспортером в канале проходного типа. С
выгульных дворов навоз убирается и грузится в прицеп 2ПТС-4М-785А погрузчиком
экскаватором ПЭ-0,8.
5. Определение оптимальных условий
содержания животных
.1 Оптимальные параметры
микроклимата животноводческих помещений
Таблица 6. Параметры микроклимата для молодняка
крупного рогатого скота
Показатель
|
Профилакторий
для телят от 6 до 12 мес.
|
Помещение
для молодняка в возрасте от 12 до 18 мес.
|
Помещение
нетелей
|
|
|
|
|
Температура,
°С
|
12
(8 - 16)
|
12
(8 - 16)
|
12
(8-16)
|
Относительная
влажность, %
|
75
(50-85)
|
70
(50-85)
|
70
(50-85)
|
Воздухообмен,
мэ/ч на 1 ц. массы: - зимой
|
-
|
17
|
17
|
-
в переходный период
|
-
|
35
|
35
|
-летом
|
-
|
70
|
70
|
Скорость
движения воздуха, м/с - зимой
|
0,3
|
0,3
|
0,3
|
-
в переходный период
|
0,5
|
0,5
|
0,5
|
-летом
|
0,3-0,5
|
1,0
|
0,8-1,0
|
Допустимый
уровень шума, дБ
|
70
|
70
|
70
|
Допустимая
микробная загрязнённость, тыс. микробных тел в 1 м3 воздуха
|
Не
более 70
|
Не
более 70
|
Не
более 70
|
Допустимая
концентрация вредных газов: углекислого, %
|
0,25
|
0,25
|
0,25
|
аммиака,
мг/м3
|
20,0
|
20,0
|
20,0
|
сероводорода,
мг/м3
|
5,0
|
5,0
|
5,0
|
окиси
углерода, мг/м3
|
1,5
|
2,0
|
2,0
|
Примечание: в скобках приведены
допустимые колебания температуры и относительной влажности воздуха в помещении.
Максимально допустимая температура воздуха в летний период года для животных
всех возрастных групп не должна превышать +25° С, минимальная относительная
влажность - 50%.
5.2 Расчет объема
вентиляции и теплового баланса.
Объем вентиляции рассчитывают по формуле:
L мin.
= 0,01 * ℓ * n * m,
где L
мin.-минимальный объем
вентиляции, м³/ч;
ℓ- минимальный воздухообмен на 1ц живой
массой, м³/ч;
n- количество
животных в помещении, гол.;
m- средняя живая
масса 1 головы, кг. Принимаем 500 кг.
L мin.
зима = 0,01*17*180*350=10710 м³/ч.
L мin.
лето = 0,01*70*180*350=44100 м³/ч.
L мin.
переходный период = 0,01*35*180*350=22050 м³/ч.
Расчет потребляемого объема вентиляции на зимний
период:
L=Q
+ Qисп. / q1
- q2
где L-
объем вентиляции (м³/ч) или
количество воздуха, которое необходимо удалять из помещения за 1 час, чтобы
поддерживать в нем относительную влажность в доступных пределах;
Q- Количество
водяных паров, выделяемое животными, размещенными в помещении, г/ч. Это число
суммарное и определяется так:
Q= (n1*Q1+n2*Q2+n3*Q3…)*K,
где n1,n2,n3-число
животных половозрастной группе с одинаковой живой массой и продуктивностью;
Q1, Q2,
Q3- количество
водяных паров в граммах, выделяемое одним животным в половозрастной группе с
определенной массой и продуктивностью;
К - поправочный коэффициент, показывающий
изменение количества выделяемых водяных паров в зависимости от температуры
воздуха помещения;
Qисп. - количество
водяных паров (в г), испаряющихся с пола и ограждений помещения;
q1 - абсолютная
влажность воздуха помещения (г/м³), при
которой относительная влажность остается в пределах допустимой нормы;
q2 - абсолютная
влажность наружного воздуха (г/м³) с
учетом климатической зоны, района и месяца год.
L=55440+5544 /
7,3-2,0=11506,42 м³/ч.
Из расчетов видно, что L
min <. L
Исходя, из этого делаем вывод о том, что вентиляция с естественным побуждением
воздухообмена не в состоянии обеспечить потребности животных в свежем воздухе,
и поэтому необходимо использовать систему вентиляции с искусственным
побуждением. Дальнейший расчет ведем по L
.
Расчет кратности воздухообмена:
Квоз. = L/ V,
где Квоз.- кратность воздухообмена;
L -объем вентиляции,
м³/ч;
V- внутренняя
кубатура помещения.
Квоз. = 11506,42 / 3412,8 = 3,37 ≈ 3 раз в
час.
Расчет объем вентиляции на 1 животное:
Vвен. = L
/ n;
где Vвен.-
объем вентиляции на 1 животное, м³/ч;
L- объем вентиляции,
м³/ч;
n- количество
животных, гол.
Vвен. = 11506,42 /
180= 63,9 м³/ч
При сравнении уровня вентиляции на 1 животное с
нормативными величинами, которое составляет для КРС 20-50 м³/ч,
видно, что вентиляция в помещении выше нормы.
Расчет воздухообмена на 1ц живой массы:
L жив. массы = Vвен.*100
/ m,
где L
жив. массы. - воздухообмен на 1ц живой массы, м³/ч;
Vвен. - объем
вентиляции на 1 животное, м³/ч;
m- средняя живая
масса животного, кг.
L жив. массы.
=63,9*100 / 350=18,26 м³/ч.
Расчет площади и количества вытяжного канала:
S1= L / υ
* 3600,
где S1-
площадь вытяжного канала, м²;
L - минимальный
объем вентиляции, м³/ч;
υ- скорость воздуха в
вентиляционном канале, м/с. Высота вытяжных каналов 4 м, размером 0,9*0,9 м.
S1 = 11506,42 /
0,93*3600= 3,44 м²
Количество вытяжных каналов будет = 3,44 / 0,81=
4,25 ≈ 4 шт.
Расчет площади и количества приточных шахт.
Площадь приточных каналов составляет 80% от
площади вытяжных каналов.
S2 = S1
* 80% / 100%
где S2
- площадь приточного канала;
S1 - площадь
вытяжного канала.
S2 = 3,44*80 / 100 =
2,75 м²
Количество приточных каналов будет = 2,75 /
0,4*0,4 = 17,19 ≈ 17 шт.
Расчет теплового баланса:
Qж = Δt
* (µ * 0.31 + ΣKF) + Wзд.
,
где Qж
- свободное тепло, поступающее от животных в помещение, ккал/ч.
Это число суммарное и определяется так:
Qж = (n1*Q1+n2*Q2+n3*Q3…)*K,
где n1,n2,n3
- число животных в одной половозрастной группе с одинаковой живой массой и
продуктивностью;
Q1,Q2,Q3
- количество свободного тепла в ккал/ч, выделяемого одним животным в
половозрастной группе;
К - поправочный коэффициент, показывающий
изменение количество выделяемого свободного тепла в зависимости от температуры
воздуха помещения;
Δt - разность
(°С) между нормативной температурой воздуха помещения и среднемесячной
температурой наружного воздуха самого холодного месяца климатической зоны
( Δt= 24,0 °С);
µ - количество (кг) чистого воздуха,
поступающего в помещение через вентиляцию в течение 1 часа. Определяется по
формуле:
µ= L
* m,
где L
- объем вентиляции, м³/ч;
m - масса 1м³
воздуха
в кг при определенных температуре и давлении (берем нормальное давление 760 мм.
рт. ст.) ;
,31- количество ккал тепла, необходимое для
нагрева 1 кг воздуха на 1°С;
К-коэффициент общей теплопередачи через
ограждающие конструкции, ккал/ч. * м² * град.;
F-площадь
ограждающих конструкций, м²;
∑-показатель суммирования произведений K
* F;
Wзд.- расход тепла
на испарение влаги с пола и других ограждений.
Определяют по формуле:
Wзд. =Qисп.*0,595,
где Qисп.-
количество водяных паров, испаряющихся с пола и ограждений помещения, г/ч;
,595- количество ккал тепла, расходуемое на испарение
1г влаги.
Qж = 180*463*1,00=
83340 ккал/ч. µ= 11506,42 *1,239= 14256,45 кг
Таблица 7. Таблица площадей, коэффициента общей
теплопередачи ограждающих конструкции.
Наименование
ограждающей конструкции
|
Наименование
строительного материала и особенности конструкции
|
Площадь
ограждающих конструкции, м²
|
Коэффициент
теплопередачи, ккал/ч* м²* °С
|
стены
|
кирпичные
|
243,54
|
1,06
|
покрытие
|
железобетонное
|
|
1,4
|
полы:
-в стойлах -в проходах
|
деревянные
бетонные
|
288
360
|
0,15
1,25
|
окна
|
с
двойным остеклением
|
32,4
|
2,3
|
ворота
и двери
|
деревянные
двойные
|
80,46
|
2,0
|
Примечание: дальнейший расчеты по стенам будет
вестись без учета площадей окон и ворот. Тогда, Sстен
= 356,4-(32,4+80,46)= 243,54 м²
F*Kстен
= 243,54*1,06=
258,2
F*Kпол
= 288*0,15 + 360*1,25=493,2
F*Kпокрытие
=873,6*1,4= 1223,04
F*Kокон
= 32,4*2,3= 74,52
F*Kворота
= 80,46*2,0= 160,92
∑F*K=
2209,88
Wзд = 5544*0,595=
3298,7 ккал/ч
Тогда тепловой баланс будет равен:
= 24,0 * (14256,45 * 0,31 + 2209,88) + 3298,7,
= 162403,8
Тепловой дефицит:
Д= 83340-162403,8= -79063,8 ккал.
Этот дефицит компенсируем одним
теплогенераторами марки ТГ - 1А.
Расчет нулевого теплового баланса:
Δtн.б
= (Qж - Wзд.)
/ µ*0,31 + ∑KF,
Δtн.б
= (83340 - 3298,7 ) / 14256,45 *0,31 + 2209,88= 12°С.
При разности температуры 12°С с нормативной надо
менять вентиляцию.
Вывод: 12 - 12= 0°С. До 0 °С система вентиляции
будет работать бесперебойно, а система отопления не работает. После 0 °С
начинает работать система отопления и постепенно сокращается объём вентиляции.
5.3 Оптимизация естественной и
искусственной освещенности помещений
По зоогигиеническим требованиям норма
естественной освещенности к площади пола будет составлять 1:20. Тогда при
делении площади стойлового помещения на нормируемый световой коэффициент
находим необходимую площадь окон.
Sокон = 648 / 20=
32,4 м².
Количество окон в здании определяем делением
суммарной площади оконных проемов на площадь одного окна ( размер окна 1,5×1,2
м
).
nокон = 32,4 / 1,8=
18 окон.
Проектируемое искусственное освещение
рассчитывают, исходя из удельной мощности приборов освещения на 1 м²
пола
помещения. Умножив удельную мощность на площадь пола стойлового помещения,
определяют общую удельную мощность приборов освещения в Вт, а разделив ее на
мощность электрической лампы, находят их необходимое количество.
Β освещ. = Βудел.
* Sстоил,
где Βосвещ.
- общая удельная мощность приборов освещения, Вт;
Βудел - удельная
мощность, Вт/м² ; Sстоил.
- площадь пола стойлового помещения, м².
Β
освещ. = 4,5*648= 2916 Вт.
nламп = Βосвещ.
/ Мэлек. ламп.,
где nламп
-количество электроламп, шт.
Βосвещ. - общая
удельная мощность приборов освещения, Вт;
Мэлек. ламп.- мощность одной электрической
лампы, Вт.
Βосвещ.=
2916/60=48,6≈49 ламп
5.4 Соответствием основных
параметров содержание животных требованием отраслевым норм
Показатели
|
Фактические
размеры
|
Нормативные
размеры
|
Размеры
основных технологических элементов для содержания животных, м: -ширина стойла
(длина станка, секции) -глубина стойла (ширина станка, секции) -размещение
поголовье (при групповом со держании) -площадь на 1 голову, м²
|
1,0 1,7 - 1,6
|
0,9-1,0 1,7 - 1,5-1,7
|
Размеры
кормушек, м: -ширина -высота заднего борта -высота переднего борта -фронт
кормления
|
0,6
0,6 0,3 1,0
|
0,6
0,6-0,75 0,3 По ширине стоила (1,0)
|
Размеры
проходов, м: -кормовых -боковых навозных -центрального навозного -служебных
|
2,3
2,0 3,2 -
|
2,2-2,3
Не < 1,5 Не < 2,0 -
|
Удельная
кубатура, м³
|
18.9
|
10-15
|
К зданию примыкают выгульные дворы (берем с
твердым покрытием). Необходимую площадь выгулов определяют для каждой
половозрастной группе животных по формуле:
Sвыг. = Nгр * Fвыг.
,
где Nгр
- поголовье половозрастной группы, гол.;
Fвыг - норма площади
выгула на 1 голову, м².
Для нетелей:
Sвыг(нетели).
= 14*5= 70 м²
Для телят в возрасте от 12 до18 месяцев:
Sвыг(12-18).
= 66*5= 330 м²
Для телят в возрасте от 6 до 12 месяцев:
Sвыг(6-12).
= 100*5 = 500 м2
Общая площадь ровна сумме площади выгулов для
нетелей, телят в возрасте от 12 до18 месяцев и телят в возрасте от 6 до 12
месяцев:
Sвыг.=70+330+500=900
м2
Определение размеров выгула для здания:
Швыг..= Sвыг.
/ ℓкор.,
скотоместо навоз освещенность подстилка
где Швыг.- ширина выгульной площадки;
Sвыг. - площадь
выгульной площадки;
ℓкор.- длина здания.
Швыг. = 900 / 48 = 18,75 м
Тогда размеры выгульной площадки будут следующие:
длина- 48 м, ширина- 18,75 м. Животноводческий объект имеет одну такую
выгульную площадку, разделенную на три части: для нетелей, для телят в возрасте
от 12 до 18 месяцев и для телят в возрасте от 6 до 12 месяцев.
Заключение
Животноводческое предприятие рассчитано на 178
голов. Стадо состоит из трех групп животных. Нетелей 14 голов, телят в возрасте
от 12 до 18 месяцев будет 66 голов, телят в возрасте от 6 до 12 месяцев будет
100 голов.
Годовая потребность в подстилке составляет 197,1
т. в год. На предприятии есть специальное сооружение для хранения подстилки,
объем которого должен составлять не менее 1314 м³.
Суточная потребность в воде составляет -
5,797 м³,
а
часовая потребность -0,604 м³.
Годовой выход навоза на поголовье составляет
1796,72. Для такого количества навоза необходимо одно навозохранилище с объемом
1,44 м³.
Тепловой дефицит компенсируется одним
теплогенератором марки ТГ - 1А. При разности температуры 12° С с нормативной
вентиляция, система вентиляции будет справляется с вентиляцией воздуха.
Естественное освещение осуществляется 18 окнами.
Искусственное освещение осуществляется 49 лампами по 60 Вт.
Животноводческий объект имеет одну выгульную
площадку с длиной- 48 м. и шириной- 18,75 м.. Площадка разделена на три части:
для нетелей, для телят в возрасте от 12 до 18 месяцев и для телят в возрасте от
6 до 12 месяцев.
Список использованной литературы
1. Юрков
В. М. Микроклимат животноводческих ферм и комплексов. -М.: Россельхозиздат,
1989.- 223с;
. Аккузин
Г.Д., Меркушева В.В., Филатов А.В. нормативно-справочные материалы по
зоогигиене с основами проектирования животноводческих объектов для студентов
факультетов ветеринарной медицины и биологических специальностей.- Киров:
Вятская ГСХА, 2006.-99 с;
. Ходанович
Б.В. Проектирование и строительство животноводческих объектов. - М.:
Агропромиздат, 1990.- 255с;
. Ярыгин
С.Н. Методические указания по выполнению курсового проекта по дисциплине
«Зоогигиена с основами проектирования и строительства животноводческих
объектов» для студентов биологического факультета очного и заочного отделения.
Киров: РИО ВГСХА, 2000.- 40с.
