Технология изготовления печатных форм
ВВЕДЕНИЕ
В курсовом проекте разрабатывается технологический процесс изготовления
форм плоской офсетной печати способом позитивного копирования для книжного
издания "В. Б. Козловская. Электрическое освещение", Минск,
2008" в типографии РУП "Белорусский
Дом печати".
Существует несколько способов изготовления офсетных форм для
многокрасочной книжной продукции. Фотомеханические способы являются лучшими по
точности передачи графических деталей, градации и цвета и основным для
изготовления монометаллических форм. Он характеризуется оперативностью, легко
автоматизируется и позволяет получать формы с хорошими технологическими
свойствами для печати разнообразной продукции тиражами от 100-150 тыс. оттисков
и выше.
В любом фотомеханическом способе есть стадии изготовления фотоформ,
копирование их на формную пластину и химическая обработка формы с последующим
разделением ее поверхности на печатные и пробельные элементы.
Наилучший способ изготовления форм плоской офсетной печати для издания
"В. Б. Козловская. Электрическое освещение", Минск, 2008"в
условиях типографии РУП "Белорусский Дом печати" - фотомеханический
способ позитивного копирования.
1.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ИЗДАНИЯ
Техническая характеристика издания приведена в табл. 1.1
Таблица 1.1
Техническая характеристика
издания
|
Наименование показателя издания
|
Значение показателя издания
|
|
принятого за основу
|
принятого к проектированию
|
|
1. Наименование издания, автор, место и год выпуска
|
"В. Б. Козловская. Электрическое освещение",
Минск, 2008
|
"В. Б. Козловская. Электрическое освещение",
Минск, 2008
|
|
2. Вид издания по : целевому
назначению знаковой природе информации объему структуре периодичности
|
Справочное издание Текстовое издание Книга Моноиздание
Непериодичное издание
|
Справочное издание Текстовое издание Книга Моноиздание
Непериодичное издание
|
|
3. Тираж, тыс. экз.
|
1,5
|
1,5
|
|
4. Формат и доля листа, см
|
84×108 1/32
|
84×108 1/32
|
|
5. Формат блока до обрезки, мм
|
135×210
|
135×210
|
|
6. Формат полосы набора, кв.
|
51/2×9
|
51/2×9
|
|
7. Размеры полей до обрезки, мм
|
11, 16, 20, 22
|
11, 16, 20, 22
|
|
8. Объем издания, включая дополнительные элементы страниц
физ. печ. листов усл. печ. листов бум. листов формата 1030×1200
мм тетрадей, 32 стр;
16 стр.
|
272 + 16 (вкл.) 8,5 + 0,5 (вкл.) 14,28 + 0,84 (вкл.) 4,25
+ 0,25 (вкл.) 8; 1 + 1 тетр. 16 стр (вкл.)
|
272 + 16 (вкл.) 8,5 + 0,5 (вкл.) 14,28 + 0,84 (вкл.) 4,25
+ 0,25 (вкл.) 8; 1 + 1 тетр. 16 стр (вкл.)
|
|
9. Шрифт основного текста: гарнитура кегль, п.
|
Таймс 12
|
Таймс 12
|
|
10. Красочность элементов издания: блок вклейка форзац переплетная
крышка
|
1 + 1 4 + 4 0 + 0 4 + 0
|
1 + 1 4 + 4 2 +
1 (разные) 4 + 0
|
|
11. Характер внутритекстовых изображений и линиатура растра
изображений
|
Штриховые изображения
|
Штриховые изображения
|
|
12. Характер изображений вклеек, приклеек, вкладок и др.,
линиатура растра для растровых изображений
|
Растровые рисунки с линиатурой растра 133 лин./см.
|
Растровые рисунки с линиатурой растра 133 лин./см.
|
|
13. Вид и способ печати издания и его элементов блок вклейки
|
Высокая печать
|
Плоская офсетная печать с форм, изготовленных способом
позитивного копирования
|
|
14. Тип фальцовки: по
взаимному расположению сгибов по числу сгибов
|
Перпендикулярная, симметричная, в четыре и три сгиба;
вклейка в два сгиба
|
Перпендикулярная, симметричная, в четыре и три сгиба;
вклейка в два сгиба
|
|
15. Способ комплектовки блока
|
Подборкой
|
Подборкой
|
|
16. Способ скрепления тетерадей
|
Шитье нитками
|
Шитье нитками
|
|
17. Тип переплетной крышки
|
7
|
7
|
2. Общая схема изготовления издания
На рис. 2.1, представлена схема изготовления книжного издания, применяемая
на крупнейших полиграфических предприятиях. Выбор того или иного процесса
определяется как характером представленных оригиналов, так и традиционно
сложившимся технологическим процессом.
Рис 2.1
3. Выбор и обоснования технологического процесса изготовления
печатных форм
Сопоставление вариантов и выбор технологического процесса изготовления
печатных форм для книжного издания представлено в табл. 3.1.
Таблица 3.1 Выбор процесса изготовления печатных
форм
|
Назначение процесса
|
Возможные варианты процесса
|
Выбранный вариант
|
Обоснование выбранного варианта
|
|
Изготовление форм плоской офсетной печати
|
1) фотомеханический способ; 2) использование технологии CtPlate
|
Фотомеханический способ позитивного копирования
|
Технически развит и доступен, позволяет восстанавливать
практически любые оригиналы в любом масштабе. Универсальный способ
позитивного копирования. Возможность контроля качества промежуточных стадий и
своевременное исправление обнаруженных ошибок
|
При использовании фотомеханического способа позитивного копирования
изготовления печатных форм необходимо изготовить фотоформы издания.
Сопоставление вариантов и выбор технологического процесса изготовления фотоформ
для книжного издания представлено.
Таблица 3.2 Выбор процесса изготовления фотоформ
|
Назначение процесса
|
Возможные варианты процесса
|
Выбранный вариант
|
Обоснование выбранного варианта
|
|
Изготовление форм плоской офсетной печати
|
1) на фототехнической пленке с использованием ФНА; 2) на
фототехнической пленке с использованием цветоделителя-цветокорректора; 3)
фоторепродукционный способ
|
Цифровой - с использованием ФНА
|
Является основным удобным способом при изготовлении
фотоформ с изобразительных или текстовых оригиналов всех типов, кроме
оригинал-макетов.
|

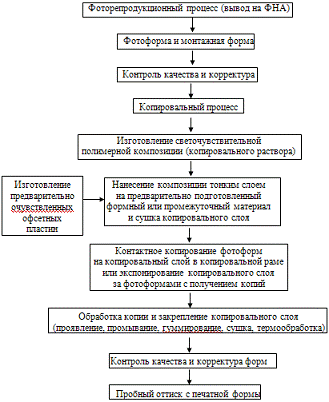

Схема технологического процесса изготовления печатных форм приведена на
рис. 3.1.
Схема технологического процесса изготовления печатных форм
Рис 3.1
4. ВЫБОР ОБОРУДОВАНИЯ
Выбор оборудования для изготовления печатных форм приведен в табл. 4.1.
Таблица 4.1 Выбор оборудования
|
Наименование процесса или операции
|
Виды (марки) возможного оборудования
|
Выбранное оборудование и его техническая характеристика
|
Обоснование выбора оборудования
|
|
Прием и контроль издательских изобразительных оригиналов
|
Просмотровый стол Just Norm-
licht. Денситометр X-Rile. Линейка. Лупа
|
Просмотровый стол Just Normlicht Color Match
5000 (просмотр непрозрачных оригиналов формата 310×410
мм на отражение).
Денситометр X-Rile 310TR.
Линейка. Лупа
|
Универсальность и удобство в применении
|
|
Сканирование, обработка
|
Компьютер PowerMac. Планшетный сканер Linotype
|
Компьютер PowerMac PM G5 DC 2.0 GHz. Планшетный сканер Limotype-Hell Topaz II (разрешение 5080 dpi, область сканирования 250×458
мм)
|
Оборудование обладает достаточной характеристикой для
исполнения процессов сканирования и обработки
|
|
Цифровая цветопроба
|
System DuPont
|
AX-4 System DuPont (формат отпечатков А3+, А2+, высокая повторяемость, автоматическая
подача бумаги. Система рециркуляции чернил)
|
Формат подходит для цветопробного оттиска многокрасочного
изображения
|
|
Утверждение цветопробного оттиска
|
Денситометр GretagMacbeth
|
Денситометр D19C GretagMacbeth (диапозан 0,00-2,5 D, повторяемость ±0,01 D, линейность ±0,01 D, процент растра 0-100 %, измерение
парамента растискивания точки). Серия спектрофотометров GretagMacbeth для контроля цвета на различных
этапах его воспроизведения.
|
Денситометр подходит для изме- рения плотности цвета
|
|
Наименование процесса или операции
|
Виды (марки) возможного оборудования
|
Выбранное оборудование и его техническая характеристика
|
Обоснование выбора оборудования
|
|
Запись полос издания на фотоматериал
|
Компьютер PowerMac. ФНА:
Linotronic, Hercules, Drysetter
|
Компьютер PowerMac PM G5 DC 2.0 GHz. ФНА Hercules Elite
(экспонирование полных фотоформ до 74 см, встроенная система перфорации
приводочных отверстий, разрешение до 5080 dpi, до 305 lpi, он-лайн проявка)
|
ФНА подходит для экспонирования фотоформ с шириной
фотоматериала 406 мм, экономный режим использования и высокая скорость
|
|
Обработка фотоматериала
|
Процессор Glunz&Jensen
|
Процессор Glunz&Jensen MultiLine 550 (максимальная ширина
фотоматериала 550 мм, температура проявки 20-50 ºС)
|
Подходит для обработки экспо- нированных фотоматериалов
заданной ширины 406 мм.
|
|
Контроль качества диапозитивов
|
Денситометр GretagMacbeth. Лупа
|
Денситометр GretagMacbeth D200-II.
|
Подходит для проверки качест- ва полученных фотоформ
|
|
Прием и контроль текстовых оригиналов
|
Линейка, строкомер
|
Линейка, строкомер
|
Стандартные и доступные инструменты
|
|
Изготовление монтажных форм
|
Монтажный стол Just Normlicht
|
Монтажный стол Just Normlicht Litho
(рабочая область 800×1230 мм)
|
Доступное обору- дование для монтажа
|
|
Контроль качества монтажных форм
|
Лупа, линейка
|
Лупа. Линейка
|
Стандартные и доступные инструменты
|
|
Экспонирование пластин в копировальной раме
|
Копировальная рама Bacher
|
Bacher 3081 (источник света оснащен
цилиндрическим вращающимся затвором, верхнее расположение источника света,
варианты дискретного изменения мощности излучения)
|
Походит для работ с любыми видами формных материалов,
пленок дневного света, диазоматериалов
|
|
Обработка копий в процессоре
|
Проявочный процессор Glunz&Jensen
|
Проявочный процессор фир- мы для крупноформатных пластин Glunz&Jensen
|
Удобен в использовании
|
|
Контроль качества и корректура печатных форм
|
Денситометр GretagMacbeth на отражение. Спектрофотометр Gretag-Macbeth
|
Спектрофотометр Spectrolino GretagMacbeth (колориметрические измерения цветовых характеристик
монитора, прозрачных и непрозрачных материалов, измерение оптических
плотностей непрозрачных материалов)
|
Удобен для нес-кольких операций контроля качества
|
. ВЫБОР МАТЕРИАЛОВ
Выбор материалов репротехнического и формного процессов приведен в табл.
5.1.
Таблица 5.1 Выбор материалов
|
Наименование процесса (операции)
|
Возможные материалы
|
Выбранные материалы
|
Обоснование выбора
|
|
Цифровая цветопроба
|
Бумага для офисной техники формата А3 (497×420
мм) Office Master,
|
Бумага для офисной техники формата А3 (497×420
мм) Office Master
|
Отличное качество для многокрасочной цветопробы
|
|
Запись полос издания на фотоматериал
|
Фототехническая пленка Agfa Alliance HN, ФТ-41
|
Фототехническая пленка Agfa Alliance HN
|
Высокое качество, от-лично подходит для работы вместе с
материалами для обработки Agfa
|
|
Обработка фотоматериала
|
Проявитель Agfa G4000c, G101c,
КПР-ФТФ. Фиксаж Agfa G333c, КФР-ФТФ
|
Проявитель Agfa G4000c. Фиксаж Agfa G333c
|
Отлично подходит для записи полос на фототехнической пленке
фирмы Agfa
|
|
Изготовление монтажных форм
|
Вата медицинская, смесь бензина и спирта, скотч монтажный,
астралон
|
Вата медицинская, смесь бензина и спирта, скотч монтажный,
астралон
|
Данные материалы необходимы для изготовления монтажных форм
|
|
Экспонирование пластин в копировальной раме
|
Печатные офсетные пластины Capricon Gold, Agfa,
Optima
|
Печатные офсетные пластины Capricon Gold
|
Высокая шероховатость (0,62 мкм) позволяет надежно
передавать печатные элементы растровых изображений
|
|
Контроль качества и корректура печатных форм
|
Карандаш, контрольные шкалы СПШ-к и Ugra PCW 1982
|
Карандаш, контрольные шкалы СПШ-к и Ugra PCW 1982
|
Необходимы корректуры и контроля печатных форм
|
6. ТЕХНОЛОГИЧЕСКАЯ КАРТА ПРОЦЕССА ИЗГОТОВЛЕНИЯ ПЕЧАТНЫХ ФОРМ
Технологическая карта процесса изготовления печатных форм представлена в
табл. 6.1.
Таблица 6.1 Технологическая карта процесса
изготовления печатных форм
|
Наименование операции
|
Назначение операции
|
Применяемое оборудование и
инструменты
|
Применяемые материалы и растворы
|
|
Прием и контроль издательских изобразительных оригиналов
|
Контроль качества изобразительных оригиналов
|
Просмотровый стол Just Normlicht Color
Match 5000. Денситометр
X-Rile 310TR.
Линейка. Лупа
|
Многоцветные иллюстрации, слайды, однотоновые штриховые
изображения
|
|
Сканирование, ретушь
|
Оцифровка и коррекция изобразительных оригиналов
|
Компьютер PowerMac PM. Сканер Limotype-Hell Topaz
|
Многоцветные иллюстрации, слайды, однотоновые штриховые
изображения
|
|
Цифровая цветопроба
|
Проверка качества цветоделения
|
AX-4 System DuPont
|
Бумага формата А3 Office Master
|
|
Утверждение цветопробного оттиска
|
Сверка оттиска с оригиналом и его подписание в печать
|
Денситометр D19C GretagMacbeth. Серия спектрофотометров GretagMacbeth
|
Контрольные шкалы СПШ-к и Ugra PCW 1982
|
|
Запись полос издания на фотоматериал
|
Получение растровых зеркальных цветоделенных диапозитивов
|
Компьютер PowerMac PM G5. ФНА Hercules Elite
|
Фототехническая пленка Agfa Alliance HN
|
|
Обработка фотоматериала
|
Получение растровых зеркальных цветоделенных диапозитивов
|
Процессор Glunz&Jensen MultiLine 550
|
Проявитель Agfa G4000c. Фиксаж Agfa G333c
|
|
Контроль качества диапозитивов
|
Проверка качества изготовленных фотоформ
|
Денситометр GretagMacbeth D200-II
|
Контрольные шкалы СПШ-к и Ugra PCW 1982
|
|
Прием и контроль текстовых оригиналов
|
Контроль состояния оригиналов
|
Линейка, строкомер
|
Оригинал с машинописным текстом
|
|
Изготовление монтажных форм
|
Получение монтажных форм
|
Монтажный стол Just Normlicht Litho
|
Вата медицинская, смесь бензина и спирта, скотч монтажный,
астралон
|
|
Контроль качества монтажных форм
|
Проверка качества изготовления монтажных форм и их
соответствия макету
|
Лупа. Линейка
|
Монтажные формы
|
|
Экспонирование пластин в копировальной раме
|
Копирование монтажных форм на светочувствительный слой
печатной пластины
|
Копировальная рама Bacher 3081
|
Печатные офсетные пластины Capricon Gold
|
|
Контроль качества и корректура печатных форм
|
Проверка качества печатных форм и удаление мелких дефектов
|
Спектрофотометр Spectrolino GretagMacbeth
|
Карандаш, контрольные шкалы СПШ-к и Ugra PCW 1982
|
7. КОНТРОЛЬ КАЧЕСТВА МАТЕРИАЛОВ, ПОЛУФАБРИКАТОВ, ПРОДУКЦИИ И
ТЕХНОЛОГИЧЕСКИХ РЕЖИМОВ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ
полиграфический печатный репротехнический формный
Контроль показателей качества и методы контроля используемых материалов,
полуфабрикатов и готовой продукции представлены в табл. 7.1
Таблица 7.1 Контроль качества материалов,
полуфабрикатов и продукции
|
Наименование операции
|
Материалы, полуфаб- рикаты и продукция
|
Контролируемые показатели
|
Требования к качеству
|
Методы контроля
|
|
Прием и контроль изобразительных оригиналов
|
Фотографии,
слайды, штриховые рисунки
|
Отсутствие загибов, пятен, царапин, зернистость, плотность
подложки, глянец, поля, интервал оптической плотности, масштаб
|
Отсутствие загибов, пятен, царапин, зернистость не должна
быть заметна, плотность подложки не более 0,2 Б, равномерный глянец, поля не
менее 10 мм, интервал 1,2-2,0 Б, масштаб 33-150 %
|
Визуальный, инструментальный, денситонометрический
|
|
Сканирование, обработка
|
Цифровое изображение
|
Точная передача всех цветов
|
Точная передача всех цветов
|
Визуальный
|
|
Цифровая цветопроба
|
Бумага для офисной техники
|
Степень белизны
|
Белизна не менее 90 %
|
Инструментальный
|
|
Утверждение цветопробного оттиска
|
Цветопробные оттиски
|
Точная передача всех цветов
|
Точная передача всех цветов
|
Визуальное сравнение
|
|
Запись полос издания на фотоматериал
|
Фототехническая пленка Agfa Alliance HN
|
Наличие загибов, пятен, царапин
|
Отсутствие пятен, загибов
|
Визуальный
|
|
Обработка фотоматериала
|
Проявитель Agfa
G4000c. Фиксаж Agfa G333c.
|
рН.
|
рН<7
|
рН-метр, лакмус-тест
|
|
Контроль качества диапозитивов
|
Диапозитивы полос издания
|
Оптическая плотность, наличие всех элементов, линиатура
|
D min ≤ 0,1, наличие всех деталей,
отсутствие царапин, пятен
|
Денситометрический; визуальный с помощью лупы.
|
|
Прием и контроль текстовых оригиналов
|
Машинописный
|
Кегель шрифта, формат бумажного листа, количество знаков в
строке, количество строк на странице, интервал текста, поля
|
Кегель шрифта не менее 2 мм, белая писчая бумага А4, 60±2
зн. в строке, 29±1 с. на странице, двойной интервал текста, поля: левое и
нижнее не менее 20 мм, верхнее 20 мм, правое 10 мм
|
Визуальный и инструментальный (линейка)
|
|
Наименование операции
|
Материалы, полуфабрикаты и продукция
|
Контролируемые показатели
|
Требования к качеству
|
Методы контроля
|
|
Проявление пленки и ее обработка
|
Проявитель, фиксаж
|
рН.
|
рН<7
|
рН-метр, лакмус-тест
|
|
Контроль качества диапозитивов
|
Диапозитивы полос издания
|
Оптическая плотность, наличия всех элементов, линиатура
|
D min ≤ 0,1, наличие всех деталей,
отсутствие царапин, пятен
|
Визуальный, инструментальный (денситометр)
|
|
Изготовление монтажных форм
|
Диапозитивы полос издания
|
Наличия всех элементов, линиатура, отсутствие заломов,
пятен
|
Наличие всех деталей, отсутствие царапин, пятен
|
Визуальный
|
|
Контроль качества изготовления монтажных форм
|
Монтажные формы
|
Соответствие макету, совмещение
|
Соответствие макету, несовмещение не более 0,01 мм
|
Визуальный, инструментальный (лупа)
|
|
Экспонирование пластин в копировальной раме
|
Печатные пластины
|
Толщина пластины, Ra пластины, мощность лампы
|
Ra = 0,3 мм. Освещенность стекла от 1
до 12 тыс. Лк.
|
Визуальный и инструментальный.
|
|
Экспонирование пластин в КММ
|
Печатные пластины
|
Толщина пластины, Ra пластины, мощность лампы
|
Ra = 0,3 мм. Освещенность стекла от 1
до 12 тыс. Лк.
|
Визуальный и инструментальный.
|
|
Обработка копий в проявочном процессоре
|
Проявитель
|
Температура реактивов, время проявления
|
рН проявитель = 12-13, температура реактивов -
20-50 С
|
рН-метр, лакмус-тест, термометр
|
|
Контроль качества и корректура печатной формы
|
Печатные формы
|
Проявление полей шкалы СПШ-к
|
Должны быть полностью чистыми 1-4 поля, 5-е поле может
иметь легкий тон, поля 6-9 воспроизведены как тона, 10-11 - как плашки.
|
Визуальный
|
Контроль технологических режимов выполнения операций репротехнического и
формного процессов приведены в табл. 7.2.
Таблица 7.2 Контроль технологических режимов
выполнения операций
|
Наименование операции
|
Контролируемые параметры технологического процесса
|
Допустимые значения
|
Методы контроля
|
|
Сканирование, обработка
|
Разрешение и линиатура сканирования
|
Разрешение не менее 300 dpi, линиатура 100 lpi
|
-
|
|
Цифровая цветопроба
|
Разрешение принтера
|
Разрешение не менее 300 dpi
|
-
|
|
Запись полос издания на фотоматериал
|
Разрешение, линиатура
|
Разрешение не менее 3000 dpi, линиатура 250 lpi, повторяемость ±30 мкм
|
Микроскоп, лупа
|
|
Обработка фотоматериала
|
t сушки = 40оС; t растворов = 20-25оС; рН прояв. = 12-13
|
Термометр, рН-метр
|
|
Проявление и обработка диапозитивов
|
Температура растворов, рН растворов
|
t растворов = 20-25оС; рН прояв. = 12-13
|
Термометр, рН-метр
|
|
Изготовление монтажных фотоформ
|
Несовмещение
|
Для текстовых форм не более 0,1 мм, для изобразительных -
не более 0,05
|
Лупа
|
|
Экспонирование пластин в копировальной раме
|
Время экспозиции, освещенность стекла копировальной рамы
|
ЕстеклаКР = 1000 до 12000 Лк; время основной экспозиции -
120 сек., дополнительной - 30 сек
|
Люксметр
|
|
Обработка копий в проявочном процессоре
|
рН растворов, их электроемкость, температура растворов и
сушки
|
рН = 12-13; tрастворов = 20-25оС; tсушки = 60-70оС;
|
Лакмусовый тест, качественная реакция, термометр
|
8. РАСЧЕТ ОБЪЕМА РАБОТ И ТРУДОЕМКОСТИ ОПЕРАЦИЙ
В разделе выполняется расчет объема работ и трудоемкости операций
репротехничекского и формного процессов. Это операции процессов изготовления
фотоформ, монтажных форм, печатных форм, включая формы пробной печати и
цветопробных оттисков.
8.1. Расчет
объема работ
8.1.1. Расчет
количества фотоформ и монтажных форм. Расчет объема работ по изготовлению
фотоформ и монтажных печатных форм для блока издания выполняется по формулам,
используемым для книжно-журнальных блоков.
|
 (8.1)
|
|
Количество фотоформ (без дубликатов) для блока определяется по формуле:
где nБ - число полос в блоке;
k
- красочность блока;
nФФ - число
полос на фотоформе.
|
 .(2.2)
|
|
Формат фотоматериала позволяет изготавливать для блока 4-полосные
фотоформы форматом 430×280 мм. Схема расположения фотоформ на
фотоматериале показана в приложении. Количество
фотоформ для вклеек (без дубликатов) определяется по формуле:
|
 ,(8.3)
|
|
где nВ - число полос во вклейке.
|
 .(8.4)
|
|
Формат
фотоформ для переплетной крышки зависит от ширины
и высоты
покровного
материала, которые для цельнокрытой крышки типа 7 с закругленным корешком
определяется по формулам:
|
 ,(8.5)
|
|
|
 ,(8.6)
|
|
где ТБ - толщина блока;
- ширина
блока после обрезки;
- толщина
картонной сторонки, 1-3 мм;
-
толщина картона отстава, 1-3 мм;
-
величина переднего канта крышки, 2-4 мм;
- загиб,
15 мм;
- ширина
расстава, 5-8 мм;
- высота
блока после обрезки;
-
величина верхнего или нижнего канта крышки, 3-5 мм.
|
 .(8.7)
|
|
|
 .(8.8)
|
|
Количество основных фотоформ для форзацев и переплетной крышки
определяется с помощью формулы:
|
 ,(8.9)
|
|
где
- количество сюжетов i-го типа в
элементе издания;
k -
красочность i-го сюжета.
Под
сюжетом в данном случае понимается совокупность полос элемента издания одной
красочности, расположенных на одной фотоформе.
Для
форзаца возьмем два сюжета: первый - два лица (переднее и заднее) красочностью
4; второй - два оборота (передний и задний) с красочностью 1.
Количество
фотоформ без дубликатов для форзаца (с оборотом) красочностью 4+1 с учетом
требований долевого раскроя и печати согласно схемы "с чужим
оборотом":
|
 .(8.10)
|
|
Для крышки возьмем один сюжет - одно лицо с красочностью 4. Количество
фотоформ без дубликатов для крышки с учетом требования долевого раскроя:
.(8.11)
Количество планов-монтажей для блока книжного издания, а также вклеек и
подобных элементов определяется по формуле:
|
 ,(8.12)
|
|
где
- количество полос элементов издания;
-
количество полос элемента издания на монтажной форме.
Количество
планов-монтажей для блока:
|
 .(8.13)
|
|
Количество планов-монтажей для вклеек:
|
 .(8.14)
|
|
Количество планов-монтажей для форзаца, переплетной крышки и подобных
элементов издания принимается равным количеству сюжетов С.
Количество монтажных форм для элемента книжного издания определяется по
формуле:
|
 .(8.15)
|
|
Количество монтажных форм для блока:
|
 .(8.16)
|
|
Количество монтажных форм для вклеек:
|
 .(8.17)
|
|
Количество фотоформ с дубликатами определяется по формуле:
|
 ,(8.18)
|
|
где
- количество фотоформ элемента издания на монтажной
форме.
Для
книжного блока, а также вклеек и т. п. рассчитывается
следующим образом:
|
 .(8.19)
|
|
Количество фотоформ на монтажной форме для блока:
|
 .(8.20)
|
|
Количество фотоформ на монтажной форме для вклейки:
|
 .(8.21)
|
|
Количество монтажных форм для форзаца:
|
 .(8.22)
|
|
Количество монтажных форм для переплетной крышки:
|
.(8.23)
|
|
Количество фотоформ форзаца на монтажной форме:
|
 .(8.24)
|
|
Количество фотоформ переплетной крышки на монтажной форме:
|
 .(8.25)
|
|
Количество фотоформ с дубликатами для блока:
|
 .(8.26)
|
|
Количество фотоформ с дубликатами для вклейки:
|
 .(8.27)
|
|
Количество фотоформ с дубликатами для форзаца:
|
 .(8.28)
|
|
Количество фотоформ с дубликатами для переплетной крышки:
|
 .(8.29)
|
|
Количество фотоформ-дубликатов для элементов книжного издания находится
по формуле:
|
 .(8.30)
|
|
Количество фотоформ-дубликатов для блока:
|
 .(8.31)
|
|
Количество фотоформ-дубликатов для вклейки:
|
 .(8.32)
|
|
Количество фотоформ-дубликатов для форзаца:
|
 .(8.33)
|
|
Количество фотоформ-дубликатов для переплетной крышки:
|
 .(8.34)
|
|
8.1.2. Расчет
количества тиражных печатных форм. Количество тиражных печатных форм для
элемента книжного издания рассчитывается по формуле:
|
 ,(8.35)
|
|
где
- количество одинаковых комплектов печатных форм;
- тираж
с печатной формы, тыс. отт.;
-
тиражестойкость печатных форм, тыс. отт.
Количество
одинаковых комплектов печатных форм для блока:
|
 .(8.36)
|
|
Для вклеек:
. (8.37)
Для
форзацев:
. (8.38)
Для переплетной крышки.
. (8.39)
Количество тиражных печатных форм для блока будет равно:
|
 .(8.40)
|
|
Количество тиражных печатных форм для вклейки:
|
 .(8.41)
|
|
Количество тиражных печатных форм для форзаца будет равно:
|
 .(8.42)
|
|
Количество тиражных печатных форм для переплетной крышки:
|
 .(8.43)
|
|
Результаты расчета объема работ по изготовлению фотоформ и монтажных форм
для тиражной печати представлены в табл. 8.1.
Таблица 8.1 Результаты расчета объема работ по
изготовлению монтажных форм
|
Наименование элемента издания
|
Формат издания, мм
|
Красочность
|
Формат фотоформ, мм
|
Всего фотоформ
|
Количество фотоформ на монтажной форме
|
Количество планов-монтажей
|
Количество монтажных форм
|
|
Блок
|
135´210
|
1+1
|
280´430
|
72
|
8
|
9
|
9
|
|
Вклейка
|
135´210
|
4+4
|
280´430
|
16
|
4
|
1
|
4
|
|
Форзац
|
210´270
|
2+1
|
280´430
|
30
|
6
|
2
|
5
|
|
Крышка
|
240´335
|
4+0
|
250´345
|
40
|
10
|
1
|
4
|
Результаты расчета объема работ по изготовлению тиражных форм плоской
офсетной печати представлены в табл. 8.2.
Таблица 8.2 Объем работ по изготовлению тиражных
печатных форм
|
Наименование элемента издания
|
Красочность
|
Формат издания, мм
|
Формат печатной формы, мм
|
Тираж с печатной формы, тыс. экз
|
Тиражестойкость печатной формы, тыс. отт.
|
Всего печатных форм
|
|
Блок
|
1+1
|
135´210
|
1030´770
|
1,5
|
100
|
9
|
|
Вклейка
|
4+4
|
135´210
|
1030´770
|
0,37
|
100
|
4
|
|
Форзац
|
2+1
|
210´270
|
1030´770
|
0,12
|
100
|
5
|
|
Крышка
|
4+0
|
240´335
|
1030´770
|
0,15
|
100
|
4
|
8.1.3. Расчет
количества цветопробных оттисков. В издании многокрасочными изображениями
являются: переплетная крышка, форзацы, вклейка.
Количество
цветопробных оттисков рассчитывается по формуле:
, (8.44)
где SЦ - суммарная площадь многокрасочных, см2;
SП - полезная
площадь цветопробного носителя, (определяется исходя из формата носителя за вычетом
незапечатываемых полей), см2.
Количество
цветопробных оттисков переплетной крышки:
. (8.45)
Количество
цветопробных оттисков вклейки:
. (8.46)
Количество
цветопробных оттисков форзацев:
. (8.47)
Результат
расчета объема работ по изготовлению цветопробных оттисков представлен в табл.
8.3.
Таблица
8.3 Объем
работ по изготовлению цветопробных оттисков
|
Наименование элемента издания
|
Формат цветопробного носителя, см
|
Средняя площадь многокрасочного изображения, см2
|
Среднее количество многокрасочных изображений на носителе
|
Всего многокрасочных изображений
|
Всего цветопробных оттисков
|
|
Переплетная крышка
|
430´430
|
824,7
|
2
|
1
|
1
|
|
Вклейка
|
430´430
|
283,5
|
5
|
8
|
1
|
|
Форзацы
|
430´430
|
567
|
3
|
2
|
1
|
Расчет
трудоемкости операций
Расчет трудоемкости операций репротехнического и формного процессов производится
в человеко-часах для ручных операций и в машино-часах для автоматизированных
операций.
Трудоемкость операций считается по формуле:
Т = Q ´ NВ, (8.48)
где Q - количество учетных единиц; NВ - норма времени на одну учетную
единицу. Итоговые данные расчета трудоемкости
операций представлены в табл. 8.4.
Таблица 8.4 Результаты расчета трудоемкости
операций
|
Наименование операции
|
Наименование учетной единицы
|
Количество учетных единиц
|
Норма времени на одну учетную единицу, ч
|
Трудоемкоть, в человеко-часах; в машино-часах
|
|
Прием и контроль изобразительных оригиналов
|
1 оригинал
|
79
|
0,25
|
19,75
|
|
Сканирование и обработка
|
1000 см2 изобразительного оригинала
|
4,1
|
0,50
|
1,55
|
|
Цифровая цветопроба
|
1000 см2 цветопробного изображения
|
5,0
|
0,30
|
1,50
|
|
Утверждение цветопробного оттиска
|
1 цветопробный оттиск
|
4
|
0,1
|
0,40
|
|
Запись полос издания на фотоматериал
|
1 м2 фотоматериала
|
17,7
|
0,60
|
10,62
|
|
Обработка фотоматериала
|
1 м2 фотоматериала
|
17,7
|
0,5
|
8,85
|
|
Контроль качества диапозитивов
|
1 диапозитив
|
86
|
0,03
|
2,58
|
|
Прием и контроль текстовых оригиналов
|
1 полоса оригинал-макета
|
336
|
0,03
|
10,08
|
|
Проявление и обработка диапозитивов
|
1 диапозитив форматом 406×430 мм
|
88
|
0,20
|
17,6
|
|
Контроль качества диапозитивов
|
1 диапозитивов форматом 406×430 мм
|
88
|
0,05
|
4,4
|
|
Изготовление монтажных форм
|
1 монтажная форма форматом 1030×1280 мм
|
24
|
0,60
|
14,4
|
|
Контроль качества монтажных форм
|
1 монтажная форма форматом 1030×1280 мм
|
24
|
0,03
|
0,72
|
|
Экспонирование пластин в копировальной раме
|
1 формная пластина форматом 1030×1280 мм
|
24
|
0,05
|
1,2
|
|
Контроль качества и корректура печатной формы
|
1 печатная форма форматом 1030×1280 мм
|
24
|
0,10
|
2,4
|
9. расчет количества материалов
Расчет количества материалов выполнен на основании объемов работ,
приведенных в табл. 8.1, 8.2 и действующих на предприятии норм расхода материалов
на изготовление печатных форм. Результаты расчета количества материалов
приведены в табл. 9.1.
Таблица 9.1 Итоговые данные расчета количества
материалов
|
Наименование материала
|
Для какой операции
|
Наименование учетной единицы
|
Норма расхода на 1 учетную единицу
|
Количество уч. единиц
|
Всего материалов
|
|
Фототехничская пленка Agfa Alliance HN
|
Запись полос издания на фотоматериал
|
1 фотоформа форматом 406×430 мм
|
0,12 м2
|
86
|
17,7 м2 фототехнической пленки
|
|
Проявитель Agfa G 101 C
|
Обработка фотоматериала
|
1 м2 фототехнической пленки
|
250 мл
|
17,7
|
4425 мл
|
|
Фиксаж Agfa G333С
|
Обработка фотоматериала
|
1 м2 фототехнической пленки
|
500 мл
|
17,7
|
8850 мл
|
|
Фототехническая пленка ФТ-41
|
Получение диапозитивов текстового блока
|
1 диапозитив форматом 406×430 мм
|
2 пленки форматом 406×430 мм
|
88
|
176
|
|
Проявитель КПР-ФТФ
|
Получение диапозитивов текстового блока
|
500 мл
|
176
|
88 000
|
|
Фиксаж КФР-ФТФ
|
Получение диапозитивов текстового блока
|
1 негатив и диапозитив форматом 406×430
мм
|
500 мл
|
176
|
88 000
|
|
Вата медицинская
|
Изготовление монтажных форм
|
1 монтажная форма форматом 1030×1280 мм
|
10 гр
|
24
|
240 гр
|
|
Смесь бензина и спирта
|
Изготовление монтажных форм
|
1 монтажная форма форматом 1030×1280 мм
|
50 мл
|
24
|
1200 мл
|
|
Скотч монтажный
|
Изготовление монтажных форм
|
1 монтажная форма форматом 1030×1280 мм
|
8 м
|
24
|
192 м
|
|
Астралон
|
Изготовление монтажных форм
|
1 монтажная форма форматом 1030×1280 мм
|
1 лист форматом 1030×1280 мм
|
24
|
24 листа
|
|
Офсетные пластины Capricon Gold
|
Экспонирование пластин в копировальной раме
|
1 формная пластина форматом 1030×1280 мм
|
1 пластина
|
24
|
24 пластины
|
|
Щелочной проявитель
|
Обработка копий в процессоре
|
1 формная пластина форматом 1030×1280 мм
|
170 мл
|
24
|
4080 мл
|
|
Гуммирующий раствор
|
Обработка копий в процессоре
|
1 формная пластина форматом 1030×1280 мм
|
170 мл
|
24
|
4080 мл
|
|
Корректирующие карандаши
|
Корректура печатной формы
|
1 печатная форма форматом 1030×1280 мм
|
1 карандаш на 150 пластин
|
24
|
1 карандаш
|
ЗАКЛЮЧЕНИЕ
Главным результатом работы над курсовым проектом стал разработанный
технологический процесс изготовления форм плоской офсетной печати для издания
"В. Б. Козловская. Электрическое освещение".
В ходе выполнения курсового проекта были составлены общая и детальная
схемы изготовления издания, произведен выбор и дано обоснование выбора
оборудования и материалов, необходимых для изготовления издания; составлена
карта технологического процесса изготовления печатных форм; произведен расчет
объема работ и трудоемкости операций, а также расчет количества материалов,
необходимых для выполнения технологического процесса с учетом технологических
инструкций и норм расходов.
СПИСОК ИСПОЛЬЗОВАННОЙ литературы
1. Гончарова З. В., Пиотух И. Г. Правила набора и верстки:
Метод. указания.- Мн.: БГТУ, 2002.- 26 с.
2. Самарин Ю. Н., Сапошников Н. П. Допечатное оборудование. -
М.: МГУП, 2000. - 320 с.
3. Цигельман Т. Е., Сидорова А. В., Таль Г. А. Справочник
полиграфиста.- М.: Книга, 1971.- 536 с.
. Синяков Н. И. Технология изготовления фотомеханических
печатных форм.- М.: Книга, 1974.- 336 с.
. Колосов А. И., Андреев Ю. С., Волков Л. А. и др. Технология
полиграфического производства. Изготовление печатных форм. - М.: Книга, 1986.
