Построение систем видеонаблюдения на базе оборудования НПК 'Союзспецавтоматика'

Содержание

1. АНАЛИЗ ЦЕЛИ И МЕТОДИКИ СОЗДАНИЯ УЧЕБНО-МЕТОДИЧЕСКОГО КОМПЛЕКСА

.1 Характеристика специальности 090105 «КОИБАС»

.2 Основные цели создания учебно-методического комплекса

.3 Анализ структуры учебно-методического комплекса

.4 Этапы разработки учебно-методического комплекса

.5 Анализ требований к учебно-методическому комплексу

.6 Выводы

. АНАЛИЗ СОВРЕМЕННЫХ СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ И ВИДЕОРЕГИСТРАЦИИ

.1 Анализ современных видеокамер

.1.1 Классификация видеокамер по техническим характеристикам

.1.2 Анализ вспомогательного оборудования

.2 Классификация систем видеонаблюдения

.3 Анализ систем видеонаблюдения на основе ПК

.4 Анализ систем видеонаблюдения на основе видеорегистраторов

.5 Анализ систем IP-видеонаблюдения

.6 Анализ современных программно-аппаратных комплексов систем видеонаблюдения

.6.1 Программно-аппаратный комплекс видеонаблюдения "Behold U office 101"

.6.2 Программно-аппаратный комплекс видеонаблюдения TRASSIR™ Optima

.6.3 Программно-аппаратный комплекс видеонаблюдения ДОЗОР S-80200

.6.4 Программно-аппаратный комплекс видеонаблюдения AViaLLe 4.1

.6.5 Программно-аппаратный комплекс видеонаблюдения NUUO-PC2008

.7 Обоснование выбора ПАК «GLOBOSS» для создания УМК

.8 Выводы

. СОДЕРЖАНИЕ УМК «ПОСТРОЕНИЕ СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ НА БАЗЕ ОБОРУДОВАНИЯ НПК «СОЮЗСПЕЦАВТОМАТИКА» (КОДОС «GLOBOSS»)»

.1 Учебная рабочая программа дисциплины

.2 Назначение и технические характеристики системы видеонаблюдения «GLOBOSS»

.3 Анализ плат видеоввода системы «GLOBOSS»

.3.1 Анализ плат видеоввода с программной обработкой на базе АЦП Conexant ВТ-878

.3.2 Анализ плат видеоввода с программной обработкой на базе АЦП Philips SAA 7134

.3.3 Анализ плат видеоввода с аппаратным сжатием

.3.4 Анализ вспомогательного оборудования системы «GLOBOSS»

.4 Видеокамеры системы «GLOBOSS»

.5 Рекомендации по созданию физической структуры СВН

.6 Программное обеспечение «GLOBOSS»

.6.1 Настройки

.6.2 Работа с операторами

.6.3 Автоматическое подключение камер

.6.4 Настройка конфигураций

.6.5 Добавление и удаление видеоканалов

.6.6 Настройка типов видеоканалов

.6.7 Настройка свойств детекторов видеоканалов

.6.8 Редактирование детектора движения

.6.8 Установка параметров детектора движения зоны детекции

.7 Выводы

. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ РАБОТЫ

.1 Пожароопасные и токсичные свойства веществ и материалов, применяемых при выполнении работы

.2 Характеристика потенциальных опасностей, которые могут возникнуть в процессе работы

.3 Категорирование помещения

.4 Пожарная безопасность и средства пожаротушения

.5 Санитарно-гигиеническая характеристика помещения

.6 Условия безопасности при проведении экспериментальной части работы

.6.1 Требования к помещениям для работы с ПЭВМ

.6.2 Требования к освещению на рабочих местах

.7 Электробезопасность

.8 Расчетно-аналитическая часть

.9 Возможные аварийные или чрезвычайные ситуации

.10 Воздействие проектируемого объекта на окружающую среду

.11 Выводы

. ОЦЕНКА ФИНАНСОВЫХ ЗАТРАТ НА УСТАНОВКУ И ЭКСПЛУАТАЦИЮ КОМПЛЕКСНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ

.1 Обоснование целесообразности проекта

.2 Организация и планирование работ

.3 Расчет затрат на разработку проекта

.4 Определение себестоимости эксплуатации ЭВМ

.5 Расчёт стоимости работ

.6 Выводы

ЗАКЛЮЧЕНИЕ

ПЕРЕЧЕНЬ ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

ВВЕДЕНИЕ

Скачок в развитии средств вычислительной техники привел к созданию большого количества разного рода автоматизированных информационных и управляющих систем, к возникновению принципиально новых информационных технологий. Одновременно возникла и проблема обеспечения безопасности хранящейся и обрабатываемой в таких системах информации, неправомерное искажение или фальсификация, уничтожение или разглашение определенной части которой может нанести серьезный материальный и моральный урон многим субъектам, участвующим в процессах автоматизированного информационного взаимодействия.

В данной работе системы информационной безопасности рассматриваются нами как информационные технологии обучения, интегрирующие информацию любых форм (текст, графика, анимация и др.), реализующая интерактивный диалог пользователя с системой и разнообразные формы самостоятельной деятельности по обработке информации. Системы информационной безопасности, являясь составляющей современных информационных технологий, открывает учащимся доступ к нетрадиционным источникам информации, позволяет самостоятельно моделировать явления и процессы, повышающие качество обучения, эффективность самостоятельной работы. Она имеет огромный диапазон возможностей для совершенствования учебного процесса и системы образования в целом. При этом эффективность обучения мы понимаем как меру совпадения реально достигнутых результатов с целями, предусмотренными образовательной программой в соответствии с требованиями стандарта.

В образовательных учреждениях еще не накоплен опыт использования систем защиты информации, как средства повышения эффективности образовательного процесса, контроля деятельности учащихся на теоретических и практических занятиях.

Анализ практики преподавания и результатов исследований по проблеме позволил выявить противоречия между:

-   требованием внедрения в учебно-производственный процесс новых технологий и отсутствием необходимых условий для их эффективного применения;

-       широкими дидактическими возможностями новых технологий и отсутствием необходимого методического обеспечения, а также программных средств к ним;

-       необходимостью обучения преподавателей оптимальному использованию программно-аппаратных комплексов и отсутствием разработанных учебно-программных документов по повышению квалификации в области защиты информации.

Проблема исследования заключается в обосновании, разработке учебно-методического комплекса и методических рекомендаций по его эффективному применению в учебном процессе.

Перечисленные проблемы обусловили тему этой работы: «Проектирование учебно-методического комплекса».

Научная новизна и теоретическая значимость заключается в том, что в исследовании:

- теоретически обоснованы и проверены принципы разработки, применения учебно-методического комплекса в учебном процессе: структурирование учебной информации, модульность построения содержания обучения, мотивация учебной деятельности, а также содержание алгоритма разработки: отбор учебных элементов, проектирование содержания обучения, выбор средств педагогической коммуникации и диагностики;

-   определены структура и содержание учебно-методического комплекса, алгоритм его разработки и применения, направленные на оптимизацию форм групповой и индивидуальной работы учащихся, формирование их коммуникативных способностей с применением оборудования НПК «СпецСоюзАвтоматика»;

-       обосновано комплексное программно-методическое и аппаратное обеспечение для усвоения учебного материала обучающимися по курсу «ООИБ».

Практическая значимость исследования следующая - разработан курс по предмету «ООИБ», который может быть использован в процессе обучения студентов:

-   учебный комплекс, алгоритм его разработки и применения;

-       методические рекомендации по применению учебного комплекса в учебном процессе;

-       задания для проверки успешности усвоения учебного материала;

Настоящий учебный комплекс по дисциплине, предусмотренной государственным образовательным стандартом, разработан на основе современных технологий. Использование первоклассной методической основы и передовых методов обучения позволили создать систему, позволяющую в короткий срок изучить предмет, усвоить пройденный материал и подготовиться к итоговым зачетам и экзаменам.

Учебно-методический комплекс может эффективно использоваться как отдельными лицами при изучении материала, так и корпоративными клиентами (школа, колледж, вуз). Курс будет одинаково полезен в виде учебного пособия и в роли справочника по дисциплине. Материалы комплекса позволят учащимся понять важнейшие аспекты предмета, а преподавателям - расширить практику применения мультимедиа-технологий и сделать учебный процесс максимально производительным.

Одна из важнейших задач обучения в настоящее время - отказ от ряда традиционно сложившихся технологий преподавания и переориентации на способы обучения, ведущую роль в которых занимает интерактивность. Именно в этом направлении учебные заведения делают шаги в сторону реформирования учебного процесса, поиска моделей образования адекватных современному типу.

Использование комплекса учащимися позволит им в короткие сроки получить необходимые для зачета и экзамена знания, вникнуть в суть изучаемой дисциплины. Качественный и детально проработанный методический материал, положенный в основу системы, обеспечит надежную поддержку процессу обучения, позволит всем заинтересованным лицам наглядно понять важнейшие аспекты специальности.

1 АНАЛИЗ ЦЕЛИ И МЕТОДИКИ СОЗДАНИЯ УЧЕБНО-МЕТОДИЧЕСКОГО КОМПЛЕКСА



1.1 Характеристика специальности 090105 «КОИБАС»

Специалист по защите информации или, по-другому, инженер по информационной безопасности, или администратор по обеспечению безопасности, - это ИТ- специалист, который отвечает за разработку и управление инфраструктурой, обеспечивающей защиту информации на предприятии. Что включает в себя выбор оборудования для сети, выбор сетевой операционной системы, определение политики безопасности и степени доступа сотрудников на предприятии, а также постоянное отслеживание слабых мест в сети и их надлежащее укрепление.

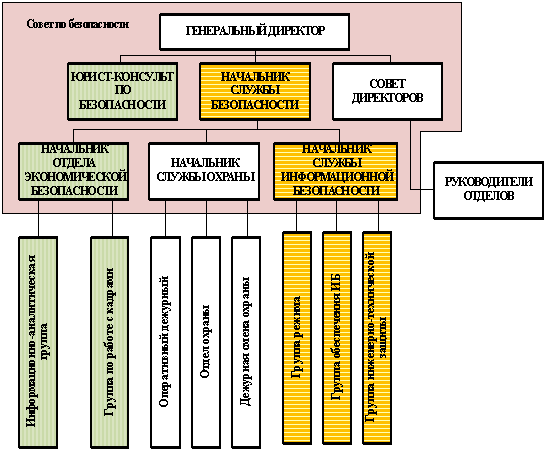

Рисунок 1.1 - Возможные занимаемые должности специалистом по ЗИ на предприятии (желтый - без дополнительного образования, зеленый - с дополнительным экономическим или юридическим образованием)

Специалист по защите информации выполняет сложные работы, связанные с обеспечением комплексной защиты информации на основе разработанных программ и методик, соблюдения государственной тайны.

Проводит сбор и анализ материалов учреждений, организаций и предприятий отрасли с целью выработки и принятия решений и мер по обеспечению защиты информации и эффективному использованию средств автоматического контроля, обнаружения возможных каналов утечки сведений, представляющих государственную, военную, служебную и коммерческую тайну. Анализирует существующие методы и средства, применяемые для контроля и защиты информации, и разрабатывает предложения по их совершенствованию и повышению эффективности этой защиты, участвует в обследовании объектов защиты, их аттестации и категорировании. Разрабатывает и подготавливает к утверждению проекты нормативных и методических материалов, регламентирующих работу по защите информации, а также положений, инструкций и других организационно-распорядительных документов.

Организует разработку и своевременное представление предложений для включения в соответствующие разделы перспективных и текущих планов работ и программ мер по контролю и защите информации. Дает отзывы и заключения на проекты вновь строящихся и реконструируемых зданий и сооружений и другие разработки по вопросам обеспечения защиты информации.

Участвует в рассмотрении технических заданий на проектирование, эскизных, технических и рабочих проектов, обеспечивает их соответствие действующим нормативным и методическим документам, а также в разработке новых принципиальных схем аппаратуры контроля, средств автоматизации контроля, моделей и систем защиты информации, оценке технико-экономического уровня и эффективности предлагаемых и реализуемых организационно-технических решений. Определяет потребность в технических средствах защиты и контроля, составляет заявки на их приобретение с необходимыми обоснованиями и расчетами к ним, контролирует их поставку и использование. Осуществляет проверку выполнения требований межотраслевых и отраслевых нормативных документов по защите информации.

Специалист по защите информации должен знать: законодательные акты, нормативные и методические материалы по вопросам, связанным с обеспечением защиты информации; специализацию учреждения, организации и особенности их деятельности; технологию производства в отрасли; оснащенность вычислительных центров техническими средствами, перспективы их развития и модернизации; систему организации комплексной защиты информации, действующей в отрасли; методы и средства контроля охраняемых сведений, выявления каналов утечки информации, организацию технической разведки; методы планирования и организации проведения работ по защите информации и обеспечению государственной тайны; технические средства контроля и защиты информации, перспективы и направления их совершенствования; методы проведения специальных исследований и проверок, работ по защите технических средств передачи, информации; методы и средства выполнения расчетов и вычислительных работ; основы экономики, организации производства, труда и управления; основы трудового законодательства; правила и нормы охраны труда, техники безопасности, производственной санитарии и противопожарной защиты.

1.2 Основные цели создания учебно-методического комплекса

Целью создания учебно-методического комплекса является:

-   Подготовка учебно-методического обеспечения, формирование учебно-методического комплекса по дисциплине ООИБ;

-       Оснащение учебного процесса учебно-методическими, справочными и другими материалами, улучшающими качество подготовки специалистов;

-       Создание инструмента планирования и организации работ по совершенствованию учебно-методической базы кафедры защиты информации СевКавГТУ;

-       Обеспечение стопроцентной оснащенности учебного процесса учебно-методическими комплексами.



1.3 Анализ структуры учебно-методического комплекса

Учебно-методический комплекс (УМК) - это программно-аппаратный продукт, обеспечивающий возможность студенту самостоятельно или с помощью преподавателя освоить учебный курс или его раздел, и соединяющий в себе свойства учебника, справочника, задачника. Использование электронных учебно-методических комплексов позволяет сделать процесс обучения студента более эффективным, дающим новые современные возможности в освоении материала и получении профессиональных знаний и навыков.

УМК состоит из 2 учебных модулей (УМ), включающих в себя аппаратную и программную часть.

Логика выделения учебных модулей соответствует логике преподавания учебного курса и разрабатываются с учетом временных затрат студента на проработку и усвоение раздела.

Самая общая структурная блок-схема УМК может быть отражена следующим образом (Рисунок 1.4):

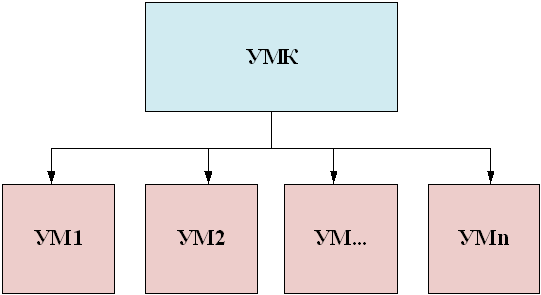

Рисунок 1.4 - Общая структурная блок-схема УМК

Различные учебные модули (и сами УМК) могут компоноваться в новые УМК, в том числе поли- и междисциплинарные, или входить составными частями в другие УМК.

Базовой единицей учебно-методического комплекса выступает учебный модуль (УМ), т.е. пособие, содержащие необходимую и достаточную информацию для управления самостоятельной учебной деятельностью студента.



.4 Этапы разработки учебно-методического комплекса

Учебно-методические и учебные материалы, включаемые в УМК, должны отражать современный уровень развития науки, предусматривать логически последовательное изложение учебного материала, использование современных методов и технических средств интенсификации учебного процесса, позволяющих студентам глубоко осваивать учебный материал и получать навыки по его использованию на практике.

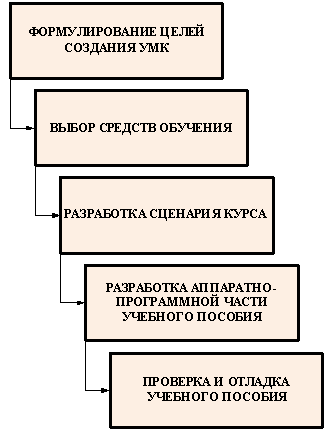

Разработка УМК включает в себя следующие этапы (Рисунок 1.5):

) Создание цели создания курса

На первом этапе разработки курса создается документ «Матрица знаний». В Матрице знаний формируется перечень знаний, навыков и умений.

Рисунок 1.5 - Алгоритм разработки УМК

) Выбор средств обучения

На основании Матрицы знаний создается документ «Структура курса». В этом документе формируется общая структура курса. Структура курса содержит все разделы курса и предлагает необходимые составляющие каждого подраздела.

) Разработка Сценария курса

На основании Опорного конспекта и Структуры курса, создается Сценарий курса. Это итоговый документ, который является основой для разработчиков курса. Данный документ содержит полное описание курса.

) Разработка аппаратно-программной части учебного пособия

На этом этапе на основании сценария курса разрабатывается аппаратно-программная часть курса, над которым работает ряд разработчиков (дизайнер, инженер, монтажер электрических линий и т.д.)

) Проверка курса

На этом этапе происходит проверка курса на соответствие поставленным задачам и целям, проверка технической составляющей, проверка содержания. В ходе проверки заполняется специальная форма. По окончанию ее заполнения курс получает интегрированную оценку, позволяющую оценить уровень качества разработанного курса.

1.5 Анализ требований к учебно-методическому комплексу

Современный учебно-методический комплекс - это целостная дидактическая система, состоящая из различных электронных учебных материалов, наглядных пособий, использующая новейшие технологии и обеспечивающая обучение и управление процессом обучения студентов по индивидуальным и оптимальным учебным программам.

К электронным учебным материалам курса относятся:

а) материалы по темам учебной дисциплины (курсы лекций, виртуальные лабораторные работы, практические работы, тесты и др.);

б) справочники и базы данных учебного назначения;

в) методические пособия с упражнениями и примерами решения типовых задач;

г) наглядные пособия (компьютерные иллюстрации) для поддержки различных видов занятий (диаграммы и схемы, атласы конструкций и т.п.);

д) хрестоматийные сборники;

е) компьютерные программы;

ж) методические указания по проведению учебного эксперимента, лабораторного практикума, по курсовому и дипломному проектированию и др.

Электронный учебный комплекс должен включать на базовом (основном) уровне:

-   Основной теоретический материал, отвечающий требованиям Государственного образовательного стандарта.

-       Системы упражнений и задач, позволяющих выработать практические умения и навыки.

-       Методы и средства итоговой оценки усвоения базовых знаний.

-       На дополнительном уровне:

-       Учебный материал, к которому студент может обратиться для углубленного изучения вопросов курса.

-       Учебный материал, к которому студент может обратиться для удовлетворения профессиональных запросов.

-       Учебно-методические пособия по решению задач повышенной сложности.

Процесс создания учебного комплекса требует одновременно знаний как в предметной области, для которой создается учебник, так и в области защиты информации, что на практике чаще всего предполагает сотрудничество двух специалистов: преподавателя-практика (отвечающего за само содержание курса) и инженера-консультанта (заведующего основными техническими аспектами).

Учебный комплекс должен обладать следующими качествами:

-   Развитой структурой в понятийной части курса, а также в логической структуре изложения (последовательность, взаимосвязь частей).

-       Использованием возможностей современных технологий.

-       Ссылками на литературные источники, электронные библиотеки и на источники информации в сети Интернет.



1.6 Выводы

В главе были рассмотрены и проанализированы особенности специальности 090105 «КОИБАС», выведен перечень базовых знаний специалиста, проанализированы цели, алгоритм и структура создаваемого учебно-методического комплекса. На основании главы можно сделать следующие выводы:

1. Специалист по защите информации выполняет сложные работы, связанные с обеспечением комплексной защиты информации на основе разработанных программ и методик, соблюдения государственной тайны.

2. Для получения современного образования специалисты по зашите информации должны проходить обучение на актуальном, технически новом оборудовании.

3. Для полного понимания дисциплины необходимо создание учебно-методического комплекса.

4.       Любой УМК делится на учебные модули.

.        Различные учебные модули (и сами УМК) могут компоноваться в новые УМК, в том числе поли- и междисциплинарные, или входить составными частями в другие УМК.

.        Процесс создания учебного комплекса требует одновременно знаний, как в области защиты информации, так и в области создания УМК, что на практике чаще всего предполагает сотрудничество двух специалистов: преподавателя-практика (отвечающего за само содержание курса) и инженера-консультанта (заведующего основными техническими аспектами)

2 АНАЛИЗ СОВРЕМЕННЫХ СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ И ВИДЕОРЕГИСТРАЦИИ

2.1 Анализ современных видеокамер

Эффективность работы системы видеонаблюдения во многом зависит от разрешения изображения и частоты смены кадров, типа компрессии (сжатия) видеосигнала, обработки видеосигнала и в целом качества изображения.

В системах видеонаблюдения используется несколько типов видеокамер <#"512905.files/image004.gif">

Рисунок 2.1 - классификация СВН и классификация существующих систем

Данная классификация не является единственно возможной. Так, исходя из способа построения системы и её исполнения все ЦСВН можно подразделить на три категории. Проанализируем существующие программно-аппаратные комплексы, на базе которых возможно создание УМК.

2.3 Анализ систем видеонаблюдения на основе ПК

В зависимости от типа сжатия видеопотока системы видеонаблюдения на базе ПК делятся на системы с аппаратным и программным сжатием. В системах с программным сжатием компрессия видеосигнала осуществляется

центральным процессором ПК. В системах с аппаратным сжатием сжатие видеопотока происходит на платах видеоввода средствами аппаратных кодеков.

Основным преимуществом систем видеонаблюдения на основе плат с программным сжатием по сравнению с аналогичными системами на основе плат видеоввода с аппаратным сжатием является более низкая стоимость, что обусловлено использованием более простых, а поэтому и более дешёвых плат видеоввода.

Недостатком систем видеонаблюдения на основе плат с программным сжатием является высокая загрузка шины ПК, к которой подключается плата видеоввода и, как следствие, - ограничение на скорости ввода и количество обрабатываемых видеоканалов.

Соответственно, преимущество систем видеонаблюдения на основе плат видеоввода с аппаратным сжатием состоит в возможности строить многоканальные системы видеонаблюдения, с высокими качеством (вплоть до 64-х real-time-каналов). Недостатком таких систем видеонаблюдения является относительно высокая стоимость.

Для ввода аналогового сигнала от телевизионной видеокамеры в ПК его необходимо оцифровать, «сжать» и записать на жесткий диск .

Преобразование аналогового сигнала в цифровой всегда производится АЦП, который является составной частью платы видеоввода. Далее цифровой сигнал «сжимается» кодером (то есть уменьшается его размер) и записывается на жёсткий диск ПК (Рисунок 2.2).

Цифровой сигнал «сжимается» либо программно - процессором ПК (в этом случае говорят о плате видеоввода с программным «сжатием»), либо аппаратными средствами платы видеоввода (в этом случае говорят, что плата видеоввода с аппаратным «сжатием»).

Рисунок 2.2 - Структурная схема процесса ввода аналогового сигнала в ПК

На выходе АЦП формируется компонентный телевизионный видеосигнал в соответствии с Рекомендацией ITU-R 601.

В настоящее время в ПК используют 3 основных типа шин подключения плат видеоввода:

1.        PCI;

2.       PCI-Х;

3.       PCI Express.

Каждая из приведённых шин имеет ряд спецификаций и соответствующую пропускную способность:

-   PCI v.2.1-3.0 - имеет пиковую пропускную способность для тактовой частоты 33 МГц - 133 Мбайт/с, а для 66 МГц - 266 Мбайт/с;

-       PCI-Х Версия 1.0 имеет пиковую пропускную способность - 1024 Мбайт/с, а версия 2.0 - до 4096 Мбайт/с;

PCI Express компьютерная шина, <#"512905.files/image006.gif">

.2 - Структурная схема процесса ввода и преобразования сигнала в цифровых камерах

2.6 Анализ современных программно-аппаратных комплексов систем видеонаблюдения

2.6.1 Программно-аппаратный комплекс видеонаблюдения "Behold U office 101"

Комплекс предназначен для применения в частных жилых помещениях, офисах, бизнес-центрах; разработан для контроля доступа в помещение. Он состоит из компьютерной PCI-платы и комплекта программного обеспечения.

Краткая характеристика системы:

–  4 видеовхода;

–       подключение 2-х видеодомофонных панелей;

–       управление замками;

–       запись видео и звука;

–       анализ активности в кадре;

–       запись телефонных переговоров;

–       подключение контактных датчиков или датчиков присутствия;

–       подключение пожарных датчиков;

–       база событий;

–       подключение Proxy-считывателей или Touch memory - считывателей;

–       база сотрудников и учет рабочего времени;

–       передача информации и управление по локальной сети;

–       операционная система: Windows XP/Me/2000/98

Комплекс позволяет обрабатывать видеосигнал от четырех независимых источников: вызывных панелей, видеокамер наблюдения, управлять внешним устройством ограничения доступа (дверным замком), записывать звук и видео в архив, вести запись телефонных переговоров, контролировать контактные датчики, пожарную сигнализацию, анализировать изменения в кадре и извещать о событиях.

В комплексе "Behold U office 101" реализована работа с современными системами контроля доступа: Touch memory, Proxy reader. Это позволяет не только автоматизировать доступ в офис своих сотрудников, но и настроить систему контроля рабочего времени и посещения. Комплекс имеет возможность вести базу событий и базу сотрудников.

Отличительными особенностями комплекса "Behold U office 101" являются интеграция основных функций с персональным компьютером и использование обычного телефона в качестве переговорного устройства, а также возможность записи звука, изображения и телефонных переговоров с посетителями на жесткий диск ПК.

2.6.2 Программно-аппаратный комплекс видеонаблюдения TRASSIR™ Optima

Комплекс предназначен для применения в офисах, гостиницах, складских и служебных помещениях, торговых залах и залах ожидания, производственных цехах предприятий, школах и культурных учреждениях.

Краткая характеристика системы:

–    2 или 16 композитных видеовходов;

–       скорость записи до 12 кадров в секунду при 704х288 или 6 кадров при 704х576 (полный кадр D1) на каждый канал;

–       размер кадра - 5-50 Кб для сжатия MJPEG или 3-15 Кб для сжатия MPEG4;

–       подключение к компьютеру через PCI (2-канальная плата) и PCIe x1 для платы 16 каналов;

–       оцифровка Techwell 10bit;

–       поставляются системы до 32-х видеокамер в один видеорегистратор;

–       синхронная аудиозапись и работа по сети.

2.6.3 Программно-аппаратный комплекс видеонаблюдения ДОЗОР S-80200

Позиционирование ДОЗОР S-80200 - сегмент малого и среднего бизнеса, для торговых залов магазинов, для складов или офисных зданий эта система с ее возможностями масштабирования подходит в полной мере. Что, впрочем, не мешает использовать ее для наблюдения за периметром дачи, если вам необходимо 8 камер или более.

Лучшая модель в линейке коробочных систем видеонаблюдения ДОЗОР, соответственно, самая технически сложная и функциональная. Эта модель также позволяет использовать до 4 контроллеров в одном ПК, при этом каждая плата реализует обработку до 8 каналов видео в реальном времени, таким образом, система может работать с 32 видеоканалами. Остальные характеристики таковы:

–      Количество входящих видеоканалов: 8

–       Интерфейс: BNC

–       Сжатие: MPEG4 или H.264

–       Скорость захвата: 200 кадров/сек в PAL и 240 в NTSC

–       Возможность расширения: до 4 плат на одном ПК

–       Совместная работа: S-44100, S-80200

–       Поддерживаемое разрешение: 640 X 480, 352 X 288, 320 X 240

–       Сетевой протокол: TCP/UDP

–       Операционная система: WINDOWS 2000/XP

2.6.4 Программно-аппаратный комплекс видеонаблюдения AViaLLe 4.1

Комплекс предназначен для применения в офисах, гостиницах, торговых, игровых залах и залах ожидания и культурных учреждениях.

ПАК содержит 4 канала видео по 3-4 кадра в секунду на канал или 2 канала видео по 6-8 кадров в секунду на канал или 1 канал видео по 25 кадров в секунду на канал, интерфейс PCI.

Краткая характеристика системы:

–  Количество видеокамер, подключаемых к одной плате - 4

–       Видеокодек - saa7114

–       Количество видеокодеков на одной плате - 1

–       Количество видеокамер, подключаемых к одному видеокодеку - 4

–       Стандарт видеосигнала системы - цветной или ч/б телевизионный сигнал PAL с размахом 1 V

–       Входной разъем - BNC

–       Скорость ввода кадров - 3-4 fps на канал

–       В компьютер вводится несжатое изображение

–       Поддержка Plug&Play



2.6.5 Программно-аппаратный комплекс видеонаблюдения NUUO-PC2008

Комплекс предназначен для применения в офисах, гостиницах, складских и служебных помещениях, торговых залах и залах ожидания, производственных цехах предприятий, школах и культурных учреждениях, для персонального использования, для наружного наблюдения.

Особенности DVR:

–    Поддерживает до 8 камер видеонаблюдения

–       Поддерживает 2 канала аудионаблюдения

–       Режим записи до 60 кадров в секунду

–       Поддерживаемое разрешение видео: 704x480, 640x480, 352x240

–       Стек до 4 DVR карты в одном компьютере до 16 камер

–       Может использоваться с NUUO IP-камерами

–       Программная компрессия MPEG-4

–       Совместимость с Windows XP и Windows Vista операционной системы

–       Планирование заданий, работа при обнаружении движения, режим непрерывной записи

–       Мгновенный ответ на уведомления с помощью E-Map Popup, вывод монитор, звуковой сигнал, Email Alert, CMS Alert, Trigger цифровой выход, оповещения по телефону, Фотокамеры управления PTZ отслеживать, SMS оповещения (текстовое сообщение), Загрузка изображений на FTP через

–       Совместимость со всеми камерами видеонаблюдения

2.7 Обоснование выбора ПАК «GLOBOSS» для создания УМК

Для создания УМК выбранный нами программно-аппаратный комплекс должен свободно интегрироваться в любые системы безопасности, свободно расширяться и масштабироваться, иметь качественную вспомогательную литературу, иметь приемлемую для учебного комплекса стоимость. Составим таблицу сравнения основных характеристик программно - аппаратных комплексов (Таблица 2.1)

Таблица 2.1 - Сравнительная таблица характеристик систем видеонаблюдения

	Behold U office 101	TRASSIR™ Optima	ДОЗОР S-80200	AViaLLe 4.1	NUUO-PC2008	GLOBOSS
ЧИСЛО ВИДЕОВХОДОВ	4	до 16	8	4	8	до 32
ИНТЕРФЕЙС	BNC	BNC	BNC	BNC	BNC	BNC
ЧИСЛО ПЛАТ НА ОДНОМ ПК	1	2	до 4	1	до 4	до 4
ПОДДЕРЖКА WINDOWS	+	+	+	+	+	+
ПОДДЕРЖКА IP КАМЕР	-	-	-	-	+	+
ВОЗМОЖНОСТЬ ИНТЕГРАЦИИ	-	+	-	-	+	+
ПОДДЕРЖКА СЕТЕВЫХ ПРОТОКОЛОВ	-	+	+	-	+	+
ПОДДЕРЖКА PLUG & PLAY	+	+	+	-	+	+
ПОДДЕРЖКА АУДИОЗАПИСИ	+	+	-	-	+	+
ВОЗМОЖНОСТЬ УСТАНОВКИ ДАТЧИКОВ ДВИЖЕНИЯ	+	+	-	-	+	+
УДАЛЕННОЕ УПРАВЛЕНИЕ	+	+	+	-	+	+
СТОИМОСТЬ, РУБ.	8400	15700	11200	7800	13000	9000

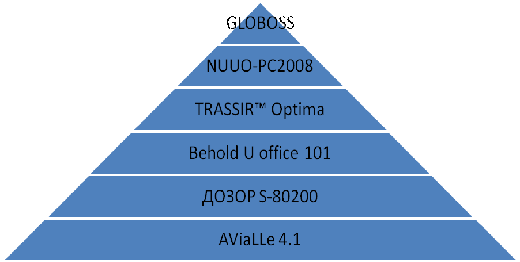

Рисунок 2.7 - Иерархия современных существующих СВН

Из таблицы 2.1 видно, что основным требованиям для создания УМК максимально соответствует ПАК СВН «КОДОС - GLOBOSS»

2.8 Выводы

В главе были рассмотрены основные принципы систем видеонаблюдения и их классификация.

1.   Все видеосистемы можно классифицировать по структуре на видеосистемы на основе ПК, системы на основе видеорегистраторов и IP - системы.

2.       Существует множество готовых программно-аппаратных комплексов систем видеонаблюдения, отличающихся друг от друга по множеству параметров.

.        ПАК видеонаблюдения «GLOBOSS» является лидером среди аналогичных систем видеонаблюдения.

.        ПАК видеонаблюдения «GLOBOSS» идеально подходит для создания УМК для кафедры защиты информации

3. СОдержание УМК «ПОСТРОЕНИЕ СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ НА БАЗЕ ОБОРУДОВАНИЯ НПК «СОЮЗСПЕЦАВТОМАТИКА» (КОДОС «GLOBOSS»)»

3.1 Учебная рабочая программа дисциплины

Программа освоения учебного материала, соответствует требованиям государственного образовательного стандарта высшего профессионального образования и соответствует специфике подготовки студентов по специальности.

Учебная рабочая программа дисциплины является обязательной составной частью основной образовательной программы и разрабатывается на основе примерной программы учебной дисциплины, разработанной соответствующим Учебно-методическим объединением (УМО) и утвержденной Министерством образования и науки РФ (при отсутствии примерной программы - на основе ГОС по направлению (специальности)).

Оформление учебной рабочей программы выполняется в соответствии с требованиями Министерства образования РФ, требованиями, предъявленными в Положении о планировании, подготовке к внутривузовскому изданию и распространении учебно-методической литературы.

Учебная рабочая программа содержит

Индивидуальное задание: подготовить реферат о перспективах развития систем охранного видеонаблюдения и их применения в интересах защиты объектов информатизации и автоматизированных систем.

Цель занятия:

. Изучить назначение, физическую структуру, функции и условия использования систем видеонаблюдения.

. Изучить основы построения систем видеонаблюдения на объекте.

. Изучить программное обеспечение «КОДОС - GLOBOSS».

Учебные вопросы

1. Назначение, физическая структура, функции и условия применимости систем видеонаблюдения.

2. Характеристики и возможности оборудования НПК «СОЮЗСПЕЦАВТОМАТИКА».

3. Проектировка физической структуры СВН.

4. ПО «КОДОС - GLOBOSS».

3.2 Назначение и технические характеристики системы видеонаблюдения «GLOBOSS»

СВН «GLOBOSS» представляет собой систему, построенную на базе ПК. Состоит из плат видеоввода (подключаемых к компьютеру через шины PCI, PCI - х, PCI - express) и ПО, отвечающего за сжатие, запись и другую обработку видеосигнала и предоставляющего пользователю соответствующие инструменты управления.

В СВН «GLOBOSS» используются 2 типа плат видеоввода: с программным (компрессия видеопотока осуществляется центральным процессором ПК) и аппаратным сжатием (компрессия видеопотока производится средствами аппаратных кодеков плат видеоввода).

Кроме видеосигналов аналоговых видеокамер, СВН «GLOBOSS» может обрабатывать видеосигналы, поступающие от IP и USB-видеокамер.

Система видеонаблюдения «GLOBOSS» обеспечивает:

–    захват видеосигналов, поступающих от аналоговых, IP- и USB-видеокамер;

–       захват аудиосигналов, поступающих от микрофонов;

–       просмотр на мониторе изображений с видеокамер;

–       сжатие, запись в архив, передачу по сети изображения и звука, поступающих с соответствующих источников;

–       объединение в единую Систему множества серверов «GLOBOSS» и клиентов;

–       управление режимом записи в архив (вручную, по детектору движения, по детектору звука, по расписанию);

–       просмотр и прослушивание архивов записей;

–       выведение кадров видеозаписи на печать.

–       распределение между несколькими пользователями прав доступа к видеоданным, архивам, командам управления и настройкам СВН.

–       управление поворотными устройствами видеокамер.

Технологии цифровой видеорегистрации принадлежат к числу тех быстроразвивающихся областей, где находит применение самая современная элементная база и самые последние технические и программные решения.

Система «GLOBOSS» выполняет следующие функции:

1. преобразование видеосигналов, поступающих с аналоговых видеокамер, в цифровой вид;

2. передачу видеоизображения с объекта по каналам передачи данных;

3. просмотр изображения с видеокамер в многооконном режиме, в режиме последовательного просмотра, в полноэкранном формате, в режиме повышенной бдительности; архивация видеоизображения

4. архивацию видеоизображений на диск ПК;

5. запись архивов на сменные носители информации;

6. управление записью в архив: вручную, по детектору движения, по детектору звука, по сигналам внешних датчиков, по планировщику, осуществление претревожной записи событий (событий предшествующих подаче сигнала тревоги) с заданной длительностью;

7. удалённый просмотр видеоизображения в реальном времени, прослушивание звука, просмотр видеоархивов с множества серверов на рабочих местах администраторов и операторов системы видеонаблюдения;

8. управление исполнительными устройствами видеокамер (поворотными, управляющими оптическим приближением);

9. управление стандартными видеоустройствами (квадраторами, мультиплексорами);

10. распечатку отдельных кадров на принтере.

11. взаимодействие с ИКБ, позволяя ИКБ принимать и передавать видео, давать команды на запись, получать события от детектора движения. Обобщённая структурная схема цифровой системы видеонаблюдения «GLOBOSS» представлена на рисунке (Рисунок 3.1)

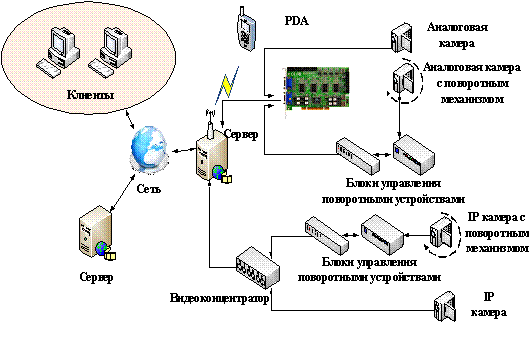

Рисунок 3.1 - Обобщенная структурная схема цифровой системы видеонаблюдения «GLOBOSS»

В состав системы «GLOBOSS» входят:

-  Аналоговые видеокамеры;

-   IP видеокамеры;

-   USB видеокамеры;

-   Платы видеоввода;

-   Микрофоны;

-   IP видеокоммутаторы.

-   Контроллеры управления поворотными устройствами;

-   Компьютеры с установленным специализированным ПО.

Особенности системы «GLOBOSS»:

-  Транспортной средой для системы «GLOBOSS» является сеть TCP/IP;

-   Экономное использование сетевого ресурса. Достигается путем использования специализированного высокоэффективного фирменного формата сжатия видеокадра;

-   Простота конфигурирования системы.

-   Удобство работы с видеоархивом.

-   Ежеквартальное бесплатное обновление ПО системы «GLOBOSS».

3.3 Анализ плат видеоввода системы «GLOBOSS»

В системе «GLOBOSS» для ввода аналоговых телевизионных и аудио сигналов используются специализированные платы ввода, устанавливаемые в слоты PCI, PCI-x и PCI-Express ПК.

В системе «GLOBOSS» применяются платы ввода с программной обработкой на основе АЦП Conexant ВТ-878 и Philips SAA7134.

Отличие между АЦП Conexant ВТ-878 и Philips SAA7134 состоит в том, что микросхема SAA7134 при оцифровке производит 720 отсчётов в активной части строки и масштабирует их до 704 отсчётов, в то время как Conexant ВТ-878 делает 922 отсчёта и масштабирует их до 768 отсчётов. Разделение яркостной и цветовой составляющей в Philips SAA7134 осуществляет адаптивный гребенчатый фильтр цветовых поднесущих, а в Conexant ВТ-878 - относительно широкополосный режекторный фильтр, снижающей разрешение оцифрованного изображения по сравнению микросхемой Philips SAA7134. Кроме того, у

Conexant ВТ-878 имеется несколько дополнительных широкополосных фильтров низких частот, снижающих разрешение при их включении .

Для системы «GLOBOSS» разработаны платы видеоввода:

-  с программной обработкой на основе АЦП Conexant ВТ-878:

1.   «FV-КОДОС»;

2.       «КОДОС V4»;

.        «КОДОС V8».

-  с программной обработкой на основе АЦП Philips SAA7134:

1.   «КОДОС Р4»;

2.       «КОДОС Р8»/«КОДОС Р8х»;

3.       SecTORR 8E.

-  с аппаратным сжатием:

1.   SecTORR-8EDVH;

2.   SecTORR- 16EDVH.

Перед началом эксплуатации системы видеонаблюдения «GLOBOSS» необходимо установить соответствующие драйверы для плат видеоввода.

Следует учитывать, что качество изображения CCTV ухудшается при использовании соединительных кабелей с волновым сопротивлением не соответствующим установленным требованиям, некачественных разъемных соединений, а так же при наличии разрывов в кабеле, устраненных путём скрутки или пайки.

3.3.1 Анализ плат видеоввода с программной обработкой на базе АЦП Conexant ВТ-878

Платы видеоввода на базе АЦП Conexant ВТ-878 в системе «GLOBOSS» имеют маркировку «КОДОС Vх».

Основным параметром видеосигнала, определяющим качество телевизионного изображения, является его амплитуда на входе платы, которая должна быть в диапазоне 0,7 -1 В.

К платам видеоввода серии «КОДОС Vх» могут подключаться активные микрофоны с выходным сигналом не более 0,5 В. Качественная обработка звука платами серии «КОДОС Vх» возможна при понижении напряжения входного сигнала до 0,2 В.

Технические характеристики платы видеоввода «FV-КОДОС» представлены в таблице (Таблица 3.2) .

Таблица 3.2 - Параметры видеоканалов платы видеоввода «FV-КОДОС»

Уровень видеосигнала на входе, В	0,5 ... 1
Суммарное затухание сигнала в лини подключения видеоисточника с платой видеоввода на частоте 6 МГц, дБ, не более	3
Суммарная протяженность линии подключения от видеоисточника до компьютера, м, не более	100
Скорость видеозахвата (при использовании «КОДОС-ВИДЕОСЕТЬ»), кадров/с,	до 25

Для соединения микрофона с аудиовходом платы видеоввода рекомендуется применять коаксиальный или экранированный двухпроводный кабель. При этом длина ЛС не должна превышать 300 м.

3.3.2 Анализ плат видеоввода с программной обработкой на базе АЦП Philips SAA 7134

Платы серии «КОДОС Рх» построены на основе микросхемы Philips SAA7134, что позволяет обеспечить высокое качество цветопередачи и разрешение.

Применение микросхем SAA7134 фирмы Philips вместо Conexant ВТ-878 в платах видеоввода серии «КОДОС Р» даёт следующие преимущества :

1.       увеличение разрешения цветного изображения с 350 TVL до 480 TVL за счёт уменьшения потерь яркостного канала при отделении цветовых поднесущих адаптивными гребенчатыми фильтрами.

2.       повышение точности оцифровки тёмных малоконтрастных участков изображения за счёт увеличения количества градаций «серого». Это достигается увеличением разрядности АЦП с 8 (микросхема Conexant ВТ-878) до 9 (микросхема SAA7134 фирмы Philips) бит

3.       Снижение минимального уровня видеосигнала на входе с 0.8Vp-p до 0.1Vp-p.

Параметры плат видеоввода на основе микросхемы Philips SAA7134 представлены в таблице 3.3

Таблица 3.3 - Параметры плат видеоввода Philips SAA7134

Наименование	«КОДОС Р4 2»	«КОДОС Р4 2х»	«КОДОС8 2»	«КОДОС Р8 2х»	SecTORR 8К
Интерфейсная шина	PCI V2.1	PCI-Х	PCI V2.1	PCI-Х	PCI Express 1x
Напряжение питания, В	12 и 5	12 и 5	12 и 5	12 и 5	3 - 5
Число коммутируемых видеовходов, не более	4	4	8	8	8
АЦП	7134	7134	7134	7134	7134
Тип сжатия	Программный	Программный	Программный	Программный	Программный
Количество АЦП	4	4	8	8	8
Разрядность АЦП, бит	9	9	9	9	9
Стандарт телевизионного сигнала	PAL, NTSC	PAL, NTSC	PAL, NTSC	PAL, NTSC	PAL, NTSC
Вид видеосигнала	Цветной, ч/б	Цветной, ч/б	Цветной, ч/б	Цветной, ч/б	Цветной, ч/б
Разрешение, ТВЛ, для цветного сигнала	Не более 480	Не более 480	Не более 480	Не более 480	Не более 480
Разрешение, ТВЛ, для ч/б сигнала	Не более 540	Не более 540	Не более 540	Не более 540	Не более 540
Использование режима мультиплексирования	Нет	Нет	Нет	Нет	Нет
Количество аудиоканалов	4	4	Нет	Нет	Нет
Габаритные размеры, мм, не более	192х120х22	192х120х22	192х120х22	192х120х22	200x110x15
Масса комплекта, г, не более	280	280	300	300	160
Температура окружающей среды	+5 ... +70	+5 ... +70	+5 ... +70	+5 ... +70	+5 ... +70
Волновое сопротивление коаксиального кабеля, соединяющего видеоисточник с платой видеоввода, Ом	75	75	75	75	75

Требования к ПО компьютера для нормальной работы плат серии «КОДОС Рх»:

-       операционная система Windows ХР Rus SP2;

-       поддержка интерфейса DirectShow (DirectX 9b или выше). Минимальные требования к конфигурации видеосервера:

-       процессор - Intel Celeron с тактовой частотой 1,8 ГГц или выше;

-       512 Мб RAM;

-       видеокарта не ниже ASUS 9550 (128 Мб).

3.3.3 Анализ плат видеоввода с аппаратным сжатием

Плата видеоввода с аппаратным сжатием «SecTORR-8EDVH» применяется для построения систем видеонаблюдения на компьютерах с интерфейсной шиной PCI-Express. Компрессия и декомпрессия видеоданных осуществляется аппаратными средствами. Эта плата может быть использована в системах с большим количеством каналов. Плата обеспечивает высокое качество цветопередачи и разрешение .

3.3.4 Анализ вспомогательного оборудования системы «GLOBOSS»

К вспомогательному оборудованию системы «GLOBOSS» относится плата ввода/вывода «КОДОС ALARM 8/8»

Плата ввода/вывода «КОДОС ALARM 8/8» предназначена для подключения 8 внешних датчиков охранной и пожарной сигнализации (имеющих выход типа «сухой контакт») и управления восьмью каналами тревожной сигнализации или исполнительных устройств. Плата ввода/вывода «КОДОС ALARM 8/8» устанавливается в свободный PCI слот компьютера и используется только совместно с платой видео/аудиоввода «КОДОС V4 (V16)», с которой соединяется ленточным кабелем по порту GPIO.

Плата ввода/вывода «КОДОС ALARM 8/8» применяется в составе Системы охранного видеонаблюдения «GLOBOSS» в качестве промежуточного устройства, решающего задачи:

1. приема и преобразования сигналов от внешних датчиков ОПС для управления режимами обработки видеосигналов от всех видеоисточников, к которым имеет доступ видеосервер или ПК-клиент Системы;

2. подачи управляющих сигналов на реле-повторители исполнительных устройств, в том числе тревожной сигнализации, при срабатывании внешних датчиков.

Плата ввода/вывода «КОДОС ALARM 8/8» предназначена только для работы с платами видео/аудиоввода «КОДОС V4 (V16)», под управлением программного обеспечения «GLOBOSS».

Плата ввода/вывода «КОДОС ALARM 8/8» представляет собой коммутационное устройство, все входы которого ПО «GLOBOSS» нумерует от 00 до 07 (выходы маркируются с 08 до 15).

При установке нескольких плат ввода/вывода, каждой из них присваивается двузначный индекс, и номер датчика образуется как сочетание индекса платы и номера входа (№Пл_№Вх, например: «05_00», «03_07» и т. д.). Драйверы для платы ввода/вывода «КОДОС ALARM 8/8» не устанавливаются.



3.4 Видеокамеры системы «GLOBOSS»

Система видеонаблюдения «GLOBOSS» может обрабатывать изображение, поступающее от различных источников: с аналоговых видеокамер, подключенных к платам видеоввода, IP-видеокамер, IP-видеохабов, USB-видеокамер.

1.       Аналоговая камера передаёт аналоговый сигнал на плату видеоввода, где он оцифровывается.

2.       IP-камера имеет схему цифровой обработки, компрессии и передачи изображения. Сжатое изображение от такой камеры передаётся на сервер через локальную сеть (LAN) или Internet. Для этого камере назначается IP-адрес. Для настройки и диагностики большинство IP-камер имеют web-интерфейс.

.        IP-видеохаб оцифровывает и передаёт по сети изображение с обычной аналоговой камеры.

.        USB-камера - передает изображение через USB-порт.

3.5 Рекомендации по созданию физической структуры СВН

При выборе места установки видеокамер необходимо исходить из нескольких факторов: целей и задач видеонаблюдения конкретного объекта, технической возможности прокладки до места установки камеры сигнального и питающего кабеля, эстетических соображений.

Идеальный способ выбора места установки - встать на точку установки видеокамеры и посмотреть, что вы сможете увидеть, применяя систему видеонаблюдения. При этом необходимо помнить, что стандартный объектив (2,8- 3,6 мм ) имеет угол обзора около 90º.

Кабель от видеосервера до видеокамер желательно прокладывать в коробах или гофротрубе, даже в том случае если он идет под подвесным потолком. Поэтому при выборе места установки продумайте как вы проложите короба, или скроете кабель каким-либо другим способом.

При установке видеокамер на подвесной потолок рекомендуем использовать купольные камеры, как наиболее удобные по установке и идеально подходящие по дизайну.

Для установки скрытой камеры можно использовать датчик детектора движения охранно-пожарной сигнализации. Потенциальный объект наблюдения не заподозрит в установленном приборе видеокамеру.

Для выбора видеокамеры и формирования технического задания необходимо учитывать:

. Какой участок охраняемой территории необходимо наблюдать. Это может быть строение, контрольно-следовая полоса, крыша или фасад здания, коридор, холл, кабинет, склад и т.д. Для наблюдения узких и длинных участков (контрольно-следовая полоса, коридор, фасад здания) потребуется объектив с АРД и углом обзора от 15° до 30°. Объектив с ручной/фиксированной диафрагмой не позволит получить необходимую глубину резкости. Для наблюдения за обширной территорией (крыша, холл, кабинет, склад и т.д.) необходимо установить объектив (можно и с фиксированной диафрагмой) с углом обзора от 60° до 90°. При углах обзора более 90° на изображении появляются сильные геометрические бочкообразные искажения.

. Особенности территории наблюдения, такие, как большая площадь, ограниченные возможности прокладки телекоммуникационных линий, сложность рельефа, удаленность от центрального пункта наблюдения и т.п.

. На каком расстоянии от центра мониторинга необходимо установить видеокамеру. Это определяет способ передачи видеосигнала и качество полученного изображения.

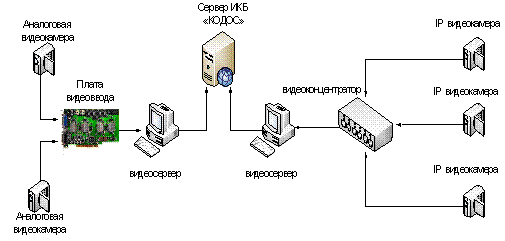

Составим принципиальную схему системы видеонаблюдения объекта (рисунок 3.8). Определяем точки, в которых будет произведена установка камер

Рисунок 3.8 - Принципиальная схема видеонаблюдения

На основании требований того, что должно быть видно, выбираются соответствующие зоны видеонаблюдения (используя план помещений). Желательно, чтобы в поле зрения видеокамер попадало максимальное количество дверей, коридоров, лестниц, с тем, чтобы злоумышленник был бы обнаружен при любой траектории его движения. Особенно важными с точки зрения безопасности являются въезды и выезды, ворота и прилегающие к ним территории, заборы, дворы, стоянки автомобилей.

Для мониторинга обстановки в контролируемой зоне размер изображения человека по вертикали должен составлять порядка 5% от высоты экрана (непонятно, человек или собака, но что-то движется), для четкого обнаружения человека размер должен составлять 10%, для узнавания человека размер должен быть 50%, для идентификации, для опознавания размер должен быть 120% от высоты экрана .

Далее выбираются наиболее удобные места крепления видеокамер. Это определяет ракурсы наблюдения (например, можно повесить видеокамеру прямо перед входом, но тогда будут видны одни лишь макушки голов, которые для опознавания не всегда пригодны). При выборе мест размещения видеокамер следует прогнозировать влияние возможных препятствий - деревьев, кустов, распахивающихся дверей. Следует исключить попадание в поле зрения видеокамеры источников света (прямые солнечные лучи, огни рекламы, осветительные фонари, фары автомобилей), а также отражений от создающих блики поверхностей (вода, стекла и пр.). При этом должен обеспечиваться необходимый для нормальной работы видеокамеры уровень освещенности. Предлагаемые технические решения должны быть комплексными: если предлагаете использовать видеокамеру с питанием от источника постоянного тока или инфракрасный осветитель, сразу же следует решать вопрос о необходимом блоке питания, не забыть выбрать кронштейн, термокожух и т.д.

Видеокамера, как и любой прибор системы безопасности, может стать объектом диверсии. Борьба с вандализмом происходит в следующих направлениях:

-       используют специальные кожухи и кронштейны, затрудняющие повреждение или похищение видеокамеры,

-       применяют специальные схемотехнические решения (тревога при попытке снять кронштейн или приблизиться к нему, при пропадании видеосигнала),

-       используют пассивную форму защиты (видеоглазки, скрыто установленные видеокамеры) - приборы как бы мимикрирует в окружающей среде и эффективны до тех пор, пока не обнаружены злоумышленниками.

Точка расположения видеокамеры и подлежащие наблюдению объекты образуют сектор наблюдения. Определение оптимального количества таких секторов является многовариантной задачей. Недостаточное количество видеокамер приводит к наличию в пространстве так называемых “мертвых зон”. Чрезмерное количество видеокамер приводит к неоправданному повторению схожих изображений. Естественно, что это ведет к росту стоимости оборудования (видеокамеры, объективы, кронштейны, кожухи, кабели), усложнению оборудования обработки видеосигналов, а значит, и к удорожанию видеосистемы. С другой стороне, увеличение числа каналов приводит к уменьшению времени наблюдения по каждой зоне, к уменьшению размеров изображения при мультисценовом отображении на видеомониторе - вместо ожидаемого повышения информативности видеосистемы происходит ее уменьшение. Выбранные секторы наблюдения однозначно определяют углы обзора видеокамер (либо расстояния до объекта и поля зрения). На основании этих параметров и знания форматов видеокамер определяются фокусные расстояния объективов.

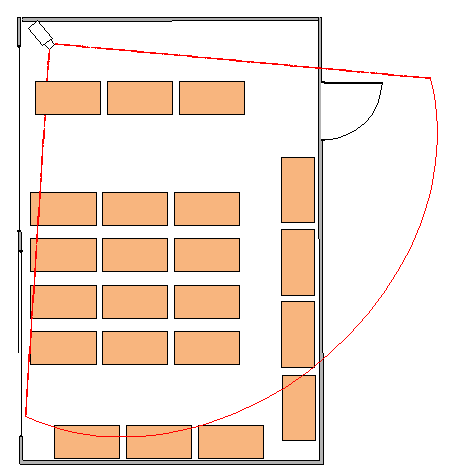

Рисунок 3.9 - Вариант размещения видеокамер на кафедре защиты информации

Все силовые линии должны быть скрыты во избежание диверсии. Монтаж (установка) видеонаблюдения как и монтаж любых слаботочных систем, предполагает точное соблюдение основных руководящих и нормативных документов, с учетом специфики, связанной с техническими особенностями систем видеонаблюдения - высокой зависимостью от влияния различных помех, сложной настройкой оборудования, зависимости от погодных условий. Особенно много "подводных камней" при монтаже (установке) и настройке уличных систем видеонаблюдения. Основные технические особенности, характеристики объекта влияющие на процесс подготовки к монтажным работам должны быть учтены на этапе обследования объекта и использованы при подготовке технического предложения по монтажу системы видеонаблюдения.

Полученная система видеонаблюдения предназначена для определения факта несанкционированного проникновения на охраняемый объект, факта присутствия персонала на объекте, факта кражи и порчи имущества, а также при интеграции в ИКБ «КОДОС» выдачи сигнала тревоги и включения исполнительных устройств (световых и звуковых оповещателей, реле и т. п.).

3.6 Программное обеспечение «GLOBOSS»

Система функционирует самостоятельно или с интегрированным комплексом безопасности «ИКБ КОДОС», а также поддерживает дополнительно устанавливаемый модуль web-трансляции «GLOBOSS WEB».

Состав ПО системы «GLOBOSS» :

1. Видео ИКБ/4 (Поддержка любой платы «КОДОС». Количество каналов видео-4. Количество кадров в секунду на канал определяется конфигурацией системы).

2. Видео ИКБ/8 (Поддержка любой платы «КОДОС». Количество каналов видео-8. Количество кадров в секунду на канал определяется конфигурацией системы).

3. «GLOBOSS»-ЗВУК (используется для подключения звуковых каналов к системе «GLOBOSS»).

4. ПО для сетевой интегрированной системы охранного видеонаблюдения (используется только совместно с программной оболочкой ИКБ «КОДОС». Дает возможность настраивать параметры записи видеоизображения. При конфигурировании системы на планах охраняемых помещений размещаются изображения подключенных видеокамер. Просмотр изображения с видеокамеры производится щелчком мыши по пиктограмме камеры.).

ПО «GLOBOSS» <#"512905.files/image011.gif">

Рисунок 3.10 - Список доступных команд

При первом запуске программы откроется основное окно программы. Из него подаются все команды по управлению системой видеонаблюдения.

При нажатии на «Операции» появится список доступных команд (Рисунок 3.10)

При первом входе в программу, регистрация пользователя не требуется. В списке пользователей системы - только администратор, с установленными: «Имя: Administrator» и «Пароль: power911». В период установки он является пользователем по умолчанию.

Для удобства пользователя используется панель быстрого запуска. Она дублирует наиболее часто используемые команды.



3.6.1 Настройки

Команда «Настройки» открывает окно «Настройки», где производится настройка пользовательских конфигураций системы. Текущая конфигурация может быть выбрана при помощи команды «Текущая конфигурация».

3.6.2 Работа с операторами

Команда «Редактирование прав операторов» открывает окно «Настройки», где производится редактирование прав операторов системы (Рисунок 3.11).

При нажатии клавиши «Редактирование операторов» можно добавить нового оператора. Команда «Сменить текущего оператора» открывает окно «Регистрация», где производится смена текущего оператора системы.

3.6.3 Автоматическое подключение камер

После запуска программа предложит произвести поиск подключенных аналоговых видеокамер. Для поиска нажать «Да». Следует учитывать, что программа обнаружит только подключенные камеры, которые передают какой-либо сигнал. Если камера передает абсолютно черное поле (в помещении, где установлена камера, нет источника света, либо ночью, либо при закрытом объективе камеры, а также при неисправном объективе), то она не будет обнаружена.

Если не будет найдено ни одной камеры, то появится соответствующее уведомление.

Если камера будет найдена, в окне появится изображение, передаваемое с найденной камеры. Если камер несколько, будут выведены все изображения.

По умолчанию будут установлены следующие параметры:

-   Размер кадра 384 х 288.

-   Детектор движения включен постоянно.

-   Запись по срабатыванию детектора движения выключена.

3.6.4 Настройка конфигураций

Для настройки конфигурации видеоканалов нажать «Операции» > «Настройки».

В появившемся окне выбрать «Конфигурация».

Конфигурация «STANDART» установлена по умолчанию. Удалять ее не рекомендуется. На ее основе создаются пользовательские конфигурации. При необходимости удалить конфигурацию, необходимо выбрать ее в строке «Имя конфигурации» и нажать «Удалить конфигурацию».

Для создания своей конфигурации необходимо ввести имя новой конфигурации в соответствующей строке и нажать кнопку «Создать новую конфигурацию». При создании новой конфигурации в нее копируются все параметры текущей конфигурации.

Дополнительные параметры.

Отладочная информация.

«Отображать частоты отрисовки кадров» - показывать скорость вывода кадров на экран.

«Отображать скорость компрессии» - показывать, сколько таких кадров система может сжать при полной загрузке процессора.

«Отображать частоту записи в архив» - показывать, сколько кадров в секунду было записано в архив.

«Отображать размер сжатого изображения» - показывать размер изображения, которое получилось после сжатия видеопотока.

«Отображать размер аудиопотока» - показывать, сколько байт в секунду приходится на сжатый аудиопоток.

При установке флажков в окне видеоканала будет выводиться отладочная информация. На каждый параметр -два числа, первое число - среднее значение параметра за все время, второе число - среднее значение параметра за последнюю секунду. По окончании настроек нажать кнопку «ОК».



3.6.5 Добавление и удаление видеоканалов

Для добавления нового видеоканала необходимо ввести имя видеоканала в строке «Имя» «Создать новый видеоканал». Новый видеоканал будет добавлен в поле слева (Рисунок 3.17).

Для удаления видеоканала следует выбрать его в левом поле и нажать кнопку «Удалить этот видеоканал». Для переименования ввести новое имя в строке «Новое имя» и нажать кнопку «Переименовать».

3.6.6 Настройка типов видеоканалов

Для настройки типа видеоканала выбрать «Тип» в левом поле. Правое поле изменится.

«Устройство видеоввода» - выбрать плату из списка.

«Звук» - при установленном флажке появится кнопка «Настройка звука...».

«Номер видеовхода» - выбрать номер входа из списка, куда подключена камера.

«Скорость захвата» - выбрать из списка скорость захвата. При нажатии «Применить ко всем» параметр будет установлен для всех видеовходов платы.

«Скорость записи/трансляции, к/сек» - выбрать из списка скорость записи. При этой же скорости будет транслироваться видео в сеть. При нажатии «Применить ко всем» параметр будет установлен для всех видеовходов платы.

«Разрешение» - выбирается разрешение изображения на данном канале. При нажатии «Применить ко всем» параметр будет установлен для всех видеовходов платы. «Качество сигнала» - выбирается качество изображения на данном канале.

«Авторегулирование яркости/контрастности» - при включенной опции авторегулирование яркости/контрастности выполняется анализ изображения на предмет его "засвеченности" или "затемненности". На основе этого анализа значения яркости и контрастности автоматичекски меняются на оптимальные.

«Выравнивание уровней яркости/контрастности» - при включенной этой опции изображение обрабатывается по специальному алгоритму, чтобы при сильной «засвеченности» или «затемненности» скорректировать изображение для оптимального просмотра. «Разрешить трансляцию» - при установленном флажке к каналу можно подключиться по сети.

«Выводить изображение» - при установленном флажке изображение будет выводиться

«Включать предтревожную запись» - при установленном флажке предтревожная запись будет активна. Предтревожная запись - это запись установленного количества кадров предшествующих наступлению события.

«Кадров предтревожной записи» - выбрать из списка количество кадров предтревожной записи.

«Поворотное устройство» - при установленном флажке будут доступны настройки поворотных устройств.

Настройка типа видеоканала «Сеть».

«Имя компьютера» - имя сервера, откуда передается видео.

«Передатчик» - имя канала, откуда передается видео.

«Создавать ретранслятор» - при установленном флажке будет создан передатчик, который сможет ретранслировать принимаемое видео.

«Захватывать из архива» - при установленном флажке на сервере будет создан передатчик, берущий видео из архива по пути, указанном в параметре «Передатчик».

«Скорость захвата из сети» - максимальная скорость приема данных от передатчика.

По окончании настроек нажать кнопку «ОК».

3.6.7 Настройка свойств детекторов видеоканалов

Войти в меню «Детектор» (Рисунок 3.20). В правой части окна «Настройки» появляется область «Настройка детектора видеоканала Имя». В данной области имеются четыре поля:

. «Детектор движения»;

. «Детектор звука»;

. «Объектный детектор»;

. «Детектор закрытия объектива видеокамеры».

Для активации этих детекторов необходимо в каждом поле в строке «Включить детектор» установить флаг. В полях «Детектор движения», «Детектор звука» и «Объектный детектор» «Способ включения» - переключателем установить «постоянно» включенный или включение «по расписанию».

При нажатии клавиши «Применить ко всем» - назначенные параметры будут применены ко всем видеоканалам.

В поле «Объектный детектор» в окне «Хранить изображение (дн)» устанавливается время хранения кадра, записанного при срабатывании объектного детектора.

В поле «Детектор закрытия объектива видеокамеры» в окне «Время детектирования (сек.)» - устанавливается время закрытия/засветки объектива видеокамеры, по истечении которого сработает детектор.

При нажатии клавиши «Применить ко всем» поля «Детектор закрытия объектива видеокамеры» - назначенные параметры будут применены ко всем видеоканалам.

При нажатии экранной клавиши «Настройка детектора видеоканала» поля «Объектный детектор» вызывается редактор объектного детектора.



.6.8 Редактирование детектора движения

Для редактирования детектора движения необходимо выполнить следующие операции:

. выбрать команду «Редактировать детектор движения»;

. создать зону детекции;

. настроить параметры детектора движения зоны детекции (чувствительность и порог срабатывания);

. установить параметры записи;

Выбор команды «Редактировать детектор движения»

В правой части окна «Настройка» Выделить созданный канал. Выбрать действие «Редактировать детектор движения» одним из двух способов:

. Выбрать команду «Редактировать детектор движения» в меню «панели инструментов»;

. Установить стрелку мыши на нужном видеоокне, нажать правую клавишу мыши и в контекстном меню выбрать команду «Редактировать детектор движения».

При этом появится оконная форма «Редактор детектора движения. Видеоканал «Название видеоканала»» выбранного канала.

Зона детекции» - это участок на кадре, со своими характеристиками по чувствительности и порогу срабатывания.

Для настройки определенных зон срабатывания следует поставить флаг в окошке «Использовать зоны». После установки этого флага станет доступно поле «Настройка зон детекции» . Функции кнопок соответствуют их названиям.

Для создания зоны детекции в поле «Настройка зон детекции» нажать клавишу «Добавить зону», после чего в появившемся окне задать имя зоны детекции, например, «Зона 1» (Рисунок 3.22)

После чего на изображении в правой части оконной формы «Редактор детектора движения видеоканала», выделить зону детекции, указав ее с помощью мыши.

При необходимости создать другие зоны детекции в соответствии с приведенным алгоритмом.

После создания зоны детекции настроить ее параметры.

видеокамера программный аппаратный видеонаблюдение

3.6.9 Установка параметров детектора движения зоны детекции

Принцип работы детектора движения основан на постоянном сравнении предыдущего и текущего видеокадров. Изображение в зоне состоит из, так называемых, «фасет» (областей размером 2х2 пикселя) - наборов пикселей, из которых строятся области при настройке детектора движения.

Сработавшими считаются те фасеты, в которых зафиксировано изменение содержания фасеты соседних кадров больше заданного.

Настройку зоны детекции производят изменением параметров «Чувствительность» и «Размер объекта» поля «Параметры зоны» .

«Чувствительность» - параметр детектора движения, позволяющий настроить степень изменения содержания зоны контроля соседних кадров, при котором зона контроля будет признана сработавшей.

Данный параметр задают в относительных величинах, поэтому при настройке следует учитывать условия видеонаблюдения и помехозащищенность видеосигнала.

Параметр «Чувствительность», позволяет настроить минимальное изменение фасеты, при котором фасета будет признана сработавшей.

Установка ползунка «Чувствительность» в диапазоне от 0 до 100 задаѐт чувствительность детектора движения:

-срабатывание детектора происходит при максимальных изменениях содержания зоны детекции;

-срабатывание детектора происходит при минимальных изменениях содержания зоны детекции.

Параметр «Размер объекта» - позволяет настроить минимальное число сработавших фасет, которое будет приводить к срабатыванию детектора движения. Значение этого параметра подбирается опытным путем, учитывая параметры видеокамеры, объектива, освещения и т.д. Также на разных участках одного кадра могут перемещаться объекты разной величины - например, пешеход и автомобиль.

Выставленный флаг «Общие параметры для всех зон» устанавливает параметры чувствительности и размера объекта для всех зон, как для текущей зоны.

Органы управления поля «Параметры детектора» позволяет настроить :

В строке «Фильтр ложных срабатываний» - количество срабатываний детектора, которое должно произойти, прежде чем программа начнет выполнять запланированные действия. Например, если в строке «Фильтр ложных срабатываний» установлено значение «1», то при одном срабатывании программа переходит к выполнению запланированных действий, если установлено значение «2» - программа перейдет к выполнению запланированных действий после двух срабатываний, и так далее.

В строке «Время восстановления, сек» - минимальное время перерыва между отдельными срабатываниями детектора. Если перерывы меньше, то серия срабатываний считается одним срабатыванием. Например, если «Время восстановления, сек» имеет значение «10», а событие срабатывания детектора происходят раз в три секунды, то программа будет считать их одним событием. Если длительность события больше, то одно событие считается серией. Например, если время сброса пять секунд, событие длится шесть секунд, то будет зафиксировано два события.

«Интервал повтора, сек» - интервал времени, через которое длительное событие будет восприниматься как несколько событий с указанным интервалом повтора. Например, если интервал повтора установлен в две секунды, а произошло событие срабатывания длительностью десять секунд (с учетом параметра «Время восстановления»), то будет зафиксировано пять событий срабатывания. Если интервал повтора - пять секунд, то событие длительностью двенадцать секунд при времени восстановления десять секунд, будет зафиксировано как три события.

«Частота выборки, кадр/сек» - детектор движения будет обрабатывать каждый N-й кадр. Например, при скорости 15 кадров в секунду, медленные движения оказываются «незаметными» для детектора. Эта настройка позволяет сделать детектор чувствительным к «медленным» движениям. При обработке каждого, например, пятого кадра, будет сравниваться первый и шестой, шестой и одиннадцатый, одиннадцатый и шестнадцатый и так далее.

Аппаратура и материалы

Аналоговая камера «DOMO»

Цифровая камера «TRENDNET»

Кабель «Витая пара»

КВК-2П-2х0,5 <#"512905.files/image012.gif">

Рисунок 3.23 - Задание 1

ЗАДАНИЕ № 2

На рисунке вы видите 2 рисунка с разными по планировке торговыми помещениями. Различны они назначением помещений. Как бы вы расположили на них:

А) 1 видеокамеру

Б) 2 видеокамеры

В) 3 видеокамеры

Г) 4 видеокамеры

Составьте принципиальную схему и схему на плане помещения с областями видимости. Укажите типы видеокамер, которые вы бы использовали.

Рисунок 3.25 - Задание 2

Рисунок 3.26 - Задание 2

ПРИМЕР ВЫПОЛНЕНИЯ ЗАДАНИЯ

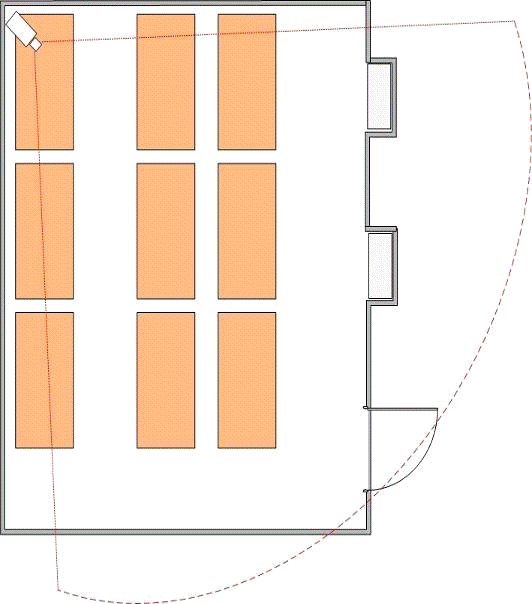

Для помещения на рисунке 3.27 будем использовать купольную камеру. Использование прочих вспомогательных устройств технически не обосновано.

Рисунок 3.27 - Пример выполнения задания

ЗАДАНИЕ № 3

Выполните пункт 3.10 настоящего методического пособия.

Создайте свою конфигурацию согласно таблице вариантов заданий.

Таблица 3.4 - варианты заданий

		№ варианта
параметр		1		2		3	4				5		6	7	8	9	10
Имя конфигурации		Фамилия студента
Показывать рамку детектора движения		+		-		+			-		+		-	+	-	+	-
Листать видеоканалы в полноэкранном режиме		-		+		-			+		-		+	-	+	-	-
Отображать частоту отрисовки кадров		+		-		+			-		+		-	+	-	+	-
Отображать частоту записи в архив		-		+		-			+		-		-	-	+	-	+
Имя оператора		Имя студента
Доступ ко всем элементам панели инструментов		+		-		+			-		+		-	+	-	+	-
Доступ ко всем пунктам настройки интерфейса		-		+		-			+		-		+	-	+	-	-
Детектор движения включен постоянно		+		-		+			-		+		-	+	-	+	-
Детектор движения включен по расписанию	-		+		-			+		-		-		-	+	-	+
Детектор звука включен постоянно	-		+		-			+		-		+		-	+	-	-
Детектор звука включен по расписанию	+		-		+			-		-		-		+	-	+	+
Имя видеоканала	порядковый номер студента в списке
Тип видеоканала	Плата видеоввода		IP		Плата видеоввода			IP		Плата видеоввода		IP		Плата видеоввода	IP	Плата видеоввода	IP
Тип сжатия	Быстрый		Медленный		Смешанный			Быстрый		Медленный		Смешанный		Быстрый	Медленный	Смешанный	Быстрый
Качество сжатия	95		85		75			50		95		85		75	50	95	85

3.7 Выводы

В результате проработки учебно-методического комплекса «построение СВН на базе оборудования «СоюзСпецАвтоматика» составлено программно-аппаратное методическое пособие. Определены требования к оборудованию и создана аппаратная часть УМК. Составлены методическое пособие, задачник.

Программа УМК рассчитана на широкий круг обучаемых. Формулировки ясны, текст легко воспринимается, иллюстрации способствуют упрощению обучения.

4. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ РАБОТЫ

4.1 Пожароопасные и токсичные свойства веществ и материалов, применяемых при выполнении работы

В качестве рассматриваемого помещения принимаем компьютерный класс (аудитория 301) кафедры защиты информации.

В рассматриваемом помещении не происходит выделение вредных и опасных веществ, паров, в воздухе не происходит образование взрывоопасных смесей. Однако, как и любое помещение, имеются сгораемые материалы, способные самовозгораться, а также возгораться от источника зажигания и самостоятельно гореть после его удаления. Дадим характеристику этим пожароопасным материалам (таблица 4.1)

Таблица 4.1 - Характеристика пожароопасных свойств материалов

Материал	Характеристика пожароопасных свойств
Изделия из пластмассы	Исходными компонентами пластмасс являются искусственные и природные смолы, наполнители и пластификаторы. С точки зрения теплостойкости различают смолы термореактивные и термопластические. Максимальная температура деструкции термореактивной смолы 300 0С, а термопластические смолы размягчаются при температуре ниже 100 0С. Пластмассы имеют невысокую теплоустойчивость (до 300 0С); сгораемы, продукты разложения и горения полимеров обладают токсическими свойствами. Возгорание пластмассового корпуса вычислительной техники может произойти при коротком замыкании, перегреве внутренних узлов вычислительной системы из-за неисправностей самой системы или неправильной эксплуатации
Бумага	Способна воспламеняться и гореть при наличии источника зажигания и продолжает гореть после его устранения. При горении выделяется избыточное количество тепла и дыма. Возможен перенос пламени на другие близко расположенные объекты
Древесина	При нагревании процесс разложения древесины обычно начинается со 130 0С и сопровождается выделением тепла, поэтому при определенных условиях процесс самонагревания может закончиться самовоспламенением. Температура самовоспламенения древесины лежит в пределах 330-350 0С. Горение сопровождается выделение большого количества тепла.
Искусственные волокна, ткани	Способны плавиться и гореть при незначительных температурах. Горение искусственных волокон сопровождается выделением токсичны веществ
Провода и кабели	Способны самовоспламеняться и гореть при сильном нагреве, связанном с неисправностями в электропроводке, коротком замыкании

ГОСТ 12.1.044 - 89 ССБТ «Пожаро-взрывоопасность веществ и материалов, номенклатура показателей и методы их определения» устанавливает номенклатуру показателей пожаро-взрывоопасности веществ и материалов, их применяемость, а также методы их определения.

4.2 Характеристика потенциальных опасностей, которые могут возникнуть в процессе работы

В ходе выполнения экспериментальной части дипломной работы возникновение потенциальных опасностей и вредностей обусловлено наличием следующих факторов:

- всё оборудование, установленное в рабочем помещении, работает от сети напряжением 220 В, следовательно, ЭВМ и периферийные устройства, которые использовались в процессе выполнения экспериментальной части работы, представляют опасность поражения человека-оператора электрическим током.

наличием источников шума и вибрации (вентиляторы, матричные и струйные принтеры);

наличием источников электромагнитных излучений: при работе на ПК используется дисплей с электронно-лучевой трубкой;

ожогами и отравлениями в случае пожара.

4.3 Категорирование помещения

Пожар в рассматриваемом помещении может возникнуть (исключая человеческий фактор) из-за короткого замыкания проводки, а также из-за выхода из строя различного электрооборудования.

Согласно НПБ-105-03 по взрыво-пожарной и пожарной опасности помещение относится к категории В2 (см. расчет), т.к. в помещении есть твердые горючие вещества.

Согласно СНиП-21.01-97 помещение относится ко 2-ой степени огнестойкости.

Согласно ПУЭ по опасности поражения электрическим током помещение относится к категории без повышенной опасности и не относится к классу взрывоопасных и пожароопасных зон, так как характеризуется отсутствием условий, создающих повышенную или особую опасность.

4.4 Пожарная безопасность и средства пожаротушения

На предупреждение пожара направлены следующие мероприятия:

наличие исправных средств пожаротушения в помещении таких как: полотно, песок, огнетушитель углекислотный ОУ-2 - применяется для тушения загорании в помещениях с электрооборудованием, а также там, где вода может вызвать порчу имущества;

наличие устройств для подключения пожарных шлангов;

наличие средств охранной пожарной сигнализации;

работа осуществляется только с помощью исправных приборов с соблюдением порядка эксплуатации;

к работе допускаются лица, прошедшие инструктаж по технике безопасности;

предусматривается устройство молниезащиты для здания.

4.5 Санитарно-гигиеническая характеристика помещения

Санитарно-гигиенические условия в помещении регламентированы санитарными нормами микроклимата производственных помещений СанПиН 2.2.4.548-96.

Категория производимых работ 1а - работы с интенсивностью энергозатрат до 120 ккал/ч (до 139 Вт), производимые сидя и сопровождающиеся незначительным физическим напряжением.

Естественная вентиляция осуществляется с помощью дверных проемов и окон.

Допустимые нормы температуры, относительной влажности и скорости движения воздуха в рабочей зоне для холодного и теплого времени года для категории 1а можно отразить в виде следующей таблицы 4.2.

Таблица 4.2 - Оптимальные величины показателей микроклимата на рабочих местах производственных помещений

	Температура воздуха, °С	Относительная влажность воздуха, %	Скорость движения воздуха, м/с
Оптимальные параметры	23-25	40-60	0,1
Допустимые параметры	22-28	≤55	0,1 - 0,2

Для соблюдения параметров микроклимата в теплый период года используется вентиляция, а в холодный период года используется центральное водяное отопление.

4.6 Условия безопасности при проведении экспериментальной части работы

При размещении рабочих мест с ПЭВМ расстояние между рабочими столами с видеомониторами (в направлении тыла поверхности одного видеомонитора и экрана другого видеомонитора) должно быть не менее 2,0 м, а расстояние между боковыми поверхностями видеомониторов - не менее 1,2 м. Экран видеомонитора должен находиться от глаз пользователя на расстоянии 600-700 мм, но не ближе 500 мм с учетом размеров алфавитно-цифровых знаков и символов.

Конструкция рабочего стула (кресла) должна обеспечивать поддержание рациональной рабочей позы при работе на ПЭВМ, позволять изменять позу с целью снижения статического напряжения мышц шейно-плечевой области и спины для предупреждения развития утомления. Тип рабочего стула (кресла) следует выбирать с учетом роста пользователя, характера и продолжительности работы с ПЭВМ. Рабочий стул (кресло) должен быть подъемно-поворотным, регулируемым по высоте и углам наклона сиденья и спинки, а также расстоянию спинки от переднего края сиденья, при этом регулировка каждого параметра должна быть независимой, легко осуществляемой и иметь надежную фиксацию. Поверхность сиденья, спинки и других элементов стула (кресла) должна быть полумягкой, с нескользящим, слабо электризующимся и воздухопроницаемым покрытием, обеспечивающим легкую очистку от загрязнений.

4.6.1 Требования к помещениям для работы с ПЭВМ

1. Помещения для эксплуатации ПЭВМ должны иметь естественное и искусственное освещение. Эксплуатация ПЭВМ в помещениях без естественного освещения допускается только при соответствующем обосновании и наличии положительного санитарно-эпидемиологического заключения, выданного в установленном порядке.

. Естественное и искусственное освещение должно соответствовать требованиям действующей нормативной документации. Окна в помещениях, где эксплуатируется вычислительная техника, преимущественно должны быть ориентированы на север и северо-восток.

Оконные проемы должны быть оборудованы регулируемыми устройствами типа жалюзи, занавесей, внешних козырьков и др.

. Площадь на одно рабочее место пользователей ПЭВМ с ВДТ на базе электронно-лучевой трубки (ЭЛТ) должна составлять не менее 6 м2.

При использовании ПЭВМ с ВДТ на базе ЭЛТ (без вспомогательных устройств - принтер, сканер и др.), отвечающих требованиям международных стандартов безопасности компьютеров, с продолжительностью работы менее 4 часов в день допускается минимальная площадь 4,5 м2 на одно рабочее место пользователя (взрослого и учащегося высшего профессионального образования).

. Для внутренней отделки интерьера помещений, где расположены ПЭВМ, должны использоваться диффузно отражающие материалы с коэффициентом отражения для потолка - 0,7-0,8; для стен - 0,5-0,6; для пола - 0,3-0,5.

. Полимерные материалы используются для внутренней отделки интерьера помещений с ПЭВМ при наличии санитарно-эпидемиологического заключения.

. Помещения, где размещаются рабочие места с ПЭВМ, должны быть оборудованы защитным заземлением (занулением) в соответствии с техническими требованиями по эксплуатации.

. Не следует размещать рабочие места с ПЭВМ вблизи силовых кабелей и вводов, высоковольтных трансформаторов, технологического оборудования, создающего помехи в работе ПЭВМ.

4.6.2 Требования к освещению на рабочих местах

Рабочие столы следует размещать таким образом, чтобы видеодисплейные терминалы были ориентированы боковой стороной к световым проемам, чтобы естественный свет падал преимущественно слева. Искусственное освещение в помещениях для эксплуатации ПЭВМ должно осуществляться системой общего равномерного освещения. В производственных и административно-общественных помещениях, в случаях преимущественной работы с документами, следует применять системы комбинированного освещения (к общему освещению дополнительно устанавливаются светильники местного освещения, предназначенные для освещения зоны расположения документов).

Освещенность на поверхности стола в зоне размещения рабочего документа должна быть 300-500 лк. Освещение не должно создавать бликов на поверхности экрана. Освещенность поверхности экрана не должна быть более 300 лк.

В качестве источников света при искусственном освещении следует применять преимущественно люминесцентные лампы типа ЛБ и компактные люминесцентные лампы (КЛЛ). При устройстве отраженного освещения в производственных и административно-общественных помещениях допускается применение металлогалогенных ламп. В светильниках местного освещения допускается применение ламп накаливания, в том числе галогенных.

Для обеспечения нормируемых значений освещенности в помещениях для использования ПЭВМ следует проводить чистку стекол оконных рам и светильников не реже двух раз в год и проводить своевременную замену перегоревших ламп.

4.7 Электробезопасность

Основное внимание необходимо уделять электрическим приборам, постоянно подключенным к электросети - компьютеру и принтеру. Необходимо помнить и соблюдать основные принципы электробезопасности, в целях избежания поражения электрическим током и возникновения пожаров. Категорически запрещается при возникновении какой-либо неисправности в компьютере заниматься самостоятельным ремонтом и модернизировать компьютер при включенном в сеть проводе питания. Необходимо следить за состоянием электрических кабелей, особенно кабелей питания на предмет перегибов, механических повреждений, разрывов, так как это может привести к возникновению короткого замыкания, а также вызвать поражение электрическим током. Необходимо предусмотреть возможность бесперебойного питания автоматизированных рабочих станций - необходим источник бесперебойного питания, в худшем случае, хотя бы сетевые фильтры способные сгладить скачки и провалы напряжения.

Для защиты людей от поражения электрическим током принимаются следующие меры электробезопасности:

недопустимо оголение токоведущих частей, приборов;

электропроводка внутренняя (в стенах), напряжение сети 220В, частота тока 50Гц;

все приборы и оборудование должны быть в исправном состоянии и иметь защитное заземление;

предусматривается аварийное отключение электросети в случае резкого увеличения тока (короткое замыкание и т.п.), для этих целей необходима установка защитного оборудования - плавких предохранителей, реле;

пол должен быть выполнен из нетоковедущих материалов (дерево, линолеум и т.п.);

все работы по монтажу производятся при отключенном напряжении с использованием инструмента с изолированными рукоятками;

к работе допускаются лица прошедшие инструктаж по технике безопасности;

помещение поддерживается в чистоте и сухости, что является мерой для повышения сопротивления человека;

особое внимание уделяется исправности розеток и разъемов.

4.8 Расчетно-аналитическая часть

Определение категории В1-В4 помещения в соответствии с нормами пожарной безопасности

Определение пожароопасной категории помещения осуществляется путем сравнения максимального значения удельной временной пожарной нагрузки на любом из участков с величиной удельной пожарной нагрузки, приведенной в таблице 4.3.

Таблица 4.3 - Категорирование помещений В1 - В4

Категория помещения	Удельная пожарная нагрузка g на участке, МДж•м-2
B1	Более 2200
B2	1401 - 2200
B3	181 - 1400
B4	1 - 180

Площадь рассматриваемого помещения 45м2, высота - 3,2 м. Оно имеет один выход.

Таблица 4.4 - Перечень материалов

Оборудование	Вещество / материал	Масса оборудования, кг	Количество оборудования		Суммарная масса оборудования, кг
Стол	Древесина	25	22		550
Стул	Древесина	5	30		150
Шкаф	Древесина	60	4		240
ПЭВМ	Пластмасса	10	11		110
Сканер	Пластмасса	4	1		4
Принтер	Пластмасса	5	1		5
Линолеум	Линолеум на тканной основе	50	1		50
Жалюзи	Пластмасса	5	3		15
Доска	Пластмасса	25	1		25
Учебники	Бумага	1	100	100

Согласно таблице 4.4, материал пожарной нагрузки, имеющийся в помещении: изделия из пластмассы - 159кг, бумага - 100 кг, древесина - 940 кг, линолеум - 50 кг.

Определяем пожарную нагрузку Q (МДж) из соотношения:

 (4.1)

где  - количество i - го материала пожарной нагрузки, кг;

- низшая теплота сгорания i - го материала пожарной нагрузки, МДж/кг.

 Мдж

Определяем удельную пожарную нагрузку g (МДж/).

 (4.2)

где S - площадь размещения пожарной нагрузки,

 МДж/

Если при определении категорий В2 или В3 количество пожарной нагрузки Q, определенное по формуле (4.1), отвечает неравенству

 (4.3)

то категория устанавливается на ступень выше.

Здесь gт= 2200 МДж/м2 при 1401 МДж/м2  2200 МДж/м2 и gт = 1400 МДж/м2 при 181 МДж/м2  1400 МДж/м2.

Проверим, отвечает ли неравенству (4.3) количество пожарной нагрузке Q:

Так как количество пожарной нагрузки Q отвечает неравенству (4.3), то данное помещение относится к категории В2 в соответствии с нормами пожарной безопасности.

4.9 Возможные аварийные или чрезвычайные ситуации

Аварийными ситуациями при работе с СВН могут быть:

-  электроопасность в результате короткого замыкание, нарушение правил работы с приборами, ЭВМ;

- пожары в результате не соблюдения техник пожарной безопасности.

Электробезопасность в помещении, оборудованном ПЭВМ обеспечивается:

- соответствующей конструкцией электрооборудования;

-       применением технических способов и средств защиты;

Конструкция электрооборудования должна соответствовать условиям его эксплуатации, обеспечивать защиту персонала от соприкосновения с токоведущими частями и оборудования - от попадания внутрь посторонних предметов и воды.

Наиболее распространёнными техническими средствами защиты являются защитное заземление и зануление.

Организационные и технические мероприятия по обеспечению электробезопасности:

- обучение;

-       инструктажи по технике безопасности;

-       наряды-допуски, для проведения работ на оборудовании.

Пожаром называется неконтролируемое горение вне специального очага, наносящее материальный ущерб.

Распространение и источники зажигания, связанны с использованием электрической энергии. Это, прежде всего короткие замыкания, которые сопровождаются большим тепловыделением, образованием в зоне замыкания дуги с разбрызгиванием металла.

Безопасность людей при пожаре, а также сокращение возможного ущерба от них достигается обеспечением пожарной безопасности производственных объектов.

Под пожарной безопасностью понимается такое состояние объекта, при котором с большой вероятностью предотвращается возможность возникновение пожара, а в случае его возникновения обеспечивается эффективная защита людей от опасных и вредных факторов пожара и спасение материальных ценностей.

Пожарная безопасность производственных объектов обеспечивается:

- организационными мероприятиями (планы эвакуации, системы оповещения, обучения и тренировки персонала);

-       технические мероприятиями (пожарные сигнализации, сирены, средства пожаротушения).

Для обеспечения пожарной безопасности рассматриваемое помещение оборудовано охранно-пожарной системой «КОДОС», включающей пожарные датчики, сирены, световое оповещение.

4.10 Воздействие проектируемого объекта на окружающую среду

Воздействиями на окружающую среду являются отходы после монтажа СВН, такие как провода, а так же вышедшие из строя компоненты системы, которые вывозятся с предприятия специализированной организацией, имеющей необходимые лицензии. Поэтому защита окружающей среды сводится к соблюдению элементарных правил:

- поддержание санитарно-гигиенического состояния рабочего места, то есть уборка мусора в специально отведенные для этого урны;

-       регулярно должна проводиться влажная уборка помещения, необходимо соблюдать чистоту и порядок в помещении.

Таким образом описываемый объект не является источником негативного воздействия на окружающую среду.

4.11 Выводы

В данной главе дипломной работы проделано следующее:

­  проведен анализ неблагоприятных факторов, воздействующих на пользователя, а так же приведены общие мероприятия по безопасности жизнедеятельности на объекте;

­    даны характеристики рабочего места оператора, параметры микроклимата в помещении, а так же характеристики уровня освещенности и шума в помещении, где находится рабочее место оператора;

­    дан расчет по определению категории пожаробезопасности помещения :

Прямого вредного воздействия от работы ЭВМ на окружающую среду нет. В связи с этим проект можно считать полностью экологически безопасным.

5. РАСЧЕТ ЗАТРАТ НА УСТАНОВКУ И ЭКСПЛУАТАЦИЮ КОМПЛЕКСНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ

5.1 Обоснование целесообразности проекта

Уровень качества проектируемой системы определяется эксплуатационно-техническими показателями выбранной СВН. Поэтому необходимо определить эксплуатационно-технический уровень для данного типа системы. ЭТУ - это обобщающая характеристика его эксплуатационных свойств, возможностей, степени новизны, являющихся основой качества конечного продукта.

Для обобщающей характеристики ЭТУ продукта можно использовать обобщающий индекс эксплуатационно-технического уровня , который рассчитывается как произведение частных индексов. Частный индекс определим как отношение каждого показателя используемого для проектирования системы видеонаблюдения к показателю аналога. Из таблицы 5.1 настоящей пояснительной записки выберем следующий аналог - ПАК «ДОЗОР».

Для учета значимости отдельных параметров используем балльно-индексный метод.

,

где  - комплексный показатель качества разрабатываемого научно-технического продукта по группе показателей:

      - число рассматриваемых показателей;

 - коэффициент весомости -го показателя в долях единицы, устанавливаемый экспертным путем;

- относительный показатель качества, устанавливаемый экспертным путем по выбранной шкале оценивания. Для оценки  будем использовать 5-бальную шкалу оценивания.

Произведем оценку обобщающей характеристики ЭТУ, результаты сведем в таблицу 5.1.

Таблица 5.1 - Оценка обобщающей характеристики ЭТУ для применяемого программно-аппаратного обеспечения

Показатели качества используемого программно-аппаратного комплекса	Коэффициент весомости ПАК «ДОЗОР»ПАК «GLOBOSS»
1. Идентификация посетителей и автомобилей	0,2	3	0,6	5	0,5
2. Возможность непрерывного ведения видеонаблюдения	0,2	3	0,6	5	1,5
3. Результирующее качество изображения	0,1	3	0,3	4	0,4
4. Устойчивость элементов к условиям окружающей среды	0,1	3	0,3	4	0,4
5. Безопасность	0,2	3	0,6	5	1
6. Надежность	0,2	4	0,8	5	1
		Jэту=3,2		Jэту=4,8

Из таблицы 5.1 видно, что модернизированная система видеонаблюдения имеет более высокий показатель эксплуатационно-технического уровня по заявленным характеристикам по сравнению со старой.

Вычислим коэффициент технического уровня Ак по формуле:

Отсюда следует, что создание проекта, с технической точки зрения, оправдано.

5.2 Организация и планирование работ

Планирование работ заключается в составлении перечня работ, необходимых для достижения поставленных задач; определении исполнителей каждой работы; установлении продолжительности работ в рабочих днях; построении ленточного графика проведения работ.

Для того, чтобы выполнить работу в срок при наименьших затратах средств, составляется план-график, в котором рассчитывается поэтапная трудоемкость всех работ. План-график выполняется в форме ленточного графика.

Для составления ленточного графика необходимо рассчитать трудоемкость отдельных видов проводимых работ. Для определения ожидаемой продолжительности работы , применим следующий вариант вероятностной оценки длительности работы:

где  - кратчайшая продолжительность работы;

- максимальная продолжительность работы;

Расчет производится для всего перечня работ. Результаты расчетов приведены в таблице 5.2.

Таблица 5.2 - Оценка трудоемкости отдельных видов работ

Наименование этапа	Исполнители	Количество человек	Продолжительность работ, дней
1. Постановка задачи	Инженер Руководитель	2	1 1	2 1	1,4 1	2 1,46
2. Разработка и утверждение ТЗ	Инженер Руководитель	2	2 2	4 3	2,8 2,4	4 3,5
3. Ознакомление с нормативной базой и литературой	Инженер	1	7	9	7,8	11,4
4. Изучение объекта защиты	Инженер	1	6	8	6,8	9,9
5. Изучение модернизируемой системы	Инженер	1	4	6	4,8	7
6. Разработка комплекса мер по ликвидации уязвимостей	Инженер Руководитель	2	6 3	7 5	6,4 3,8	9,3 5,5
7. выбор конкретных технических средств	Инженер Руководитель	2	5 2	6 3	5,4 2,4	7,9 3,5
9. Разработка вопросов безопасности и жизнедеятельности	Инженер	1	3	3	3	4,4
10. Составление и оформление ПЗ	Инженер	1	12	15	13,2	19,2
11. Разработка презентации дипломного проекта	Инженер	1	3	5	3,6	5,2
12. Подготовка к защите, рецензирование	Инженер Руководитель	2	5 1	7 3	5,8 1,8	8,5
ИТОГО	Инженер Руководитель		59 9	75 15	64 11	92 16



5.3 Расчет затрат на разработку проекта

При разработке проекта важны экономические показатели, которые наряду с техническими результатами будут определять эффективность системы. В состав затрат на разработку и исследование включаются затраты на проведение всех этапов работ.

Общая стоимость разработки дипломного проекта осуществляется по формуле:

,

где  - единовременные затраты на проведение исследований;

 - затраты на материалы;

- затраты на заработную плату исполнителей;

- затраты на амортизацию оборудования;

 - затраты на услуги сторонних организаций;

 - накладные расходы.

В данном случае учитываются материалы, непосредственно понадобившиеся для выполнения проекта. Расчет затрат на материалы, необходимые для обеспечения разработки, приведен в таблице 5.3.

Таблица 5.3 - Расчет затрат на материалы

Наименование	Цена за 1 ед., руб.	Количество	Сумма, руб.
Аналоговая камера «DOMO»	1730	2 шт.	3460
Цифровая камера «TRENDNET»	2351	3 шт.	7053
Кабель «Витая пара»	6,50	100м.	650
КВК-2П-2х0,5 <#"512905.files/image045.gif"> включают в себя основную, дополнительную заработные платы, а также отчисления на социальные нужды. Размер  устанавливается, исходя из численности работников, трудоемкости и средней заработной платы за один рабочий день. рассчитывается перемножением базовой ставки за один рабочий день на количество затраченных на работу дней.  рассчитывается следующим образом: , где - отпускной коэффициент, равный 0,1. Результаты расчетов заработной платы исполнителей приведены в таблице 5.4 Таблица 5.4 - Затраты на заработную плату исполнителей Исполнитель Трудоемкость, дней Тарифная ставка, руб. Дневная ставка, руб. Зосн, руб. Здоп, руб. Зарплата, руб. Инженер-проектировщик 15 8000 500 7500 750 8250 Монтажер СКС 9 6300 450 4050 405 4450 Монтажер СКС 9 6300 450 4050 405 4450 Настройщик ПО 3 7100 550 1650 165 1815 Итого 18965 Таким образом, затраты на основную и дополнительную заработные платы сотрудников составляют 18965 рублей. Отчисления на социальные нужды производятся в процентах от основной и дополнительной заработной платы и представляют собой отчисления: .        в пенсионный фонд; .        в фонд медицинского страхования; .        в фонд социального страхования. Данные отчисления называются единым социальным налогом, ставка которого составляет 34%. Размер отчислений составит 18965 × 0,34 = 6448,1 рублей. Таким образом, затраты на заработную плату исполнителей составят 25413,1 рублей.   5.4 Определение себестоимости эксплуатации ЭВМ Себестоимость эксплуатации одного часа ЭВМ равна: , (5.1) где ЗЭВМ - суммарные затраты, связанные с эксплуатацией ЭВМ, руб.; Fд - действительный фонд рабочего времени, час; кг - коэффициент готовности. Суммарные затраты ЗЭВМ, связанные с эксплуатацией ЭВМ, определяются по формуле: ЗЭВМ = АЭВМ + ИПП + Змат + Зрем + Зэн + П, (5.2) где АЭВМ - амортизация ЭВМ, руб.; ИПП - стоимость программных продуктов, руб.; Змат - затраты на материалы, которые составляют 2% от балансовой стоимости, руб; Зрем - затраты на текущий ремонт и обслуживание, составляют 5 % от балансовой стоимости, руб.; Зэн - расходы на электроэнергию, руб.; П - прочие расходы, составляют 1 % от балансовой стоимости, руб. Амортизацию ЭВМ АЭВМ находится по формуле: АЭВМ = ЦЭВМ ∙ аЭВМ, (5.3) где ЦЭВМ - балансовая стоимость ЭВМ, руб.; аЭВМ - норма амортизации. Балансовая стоимость ЭВМ ЦЭВМ определяется так: ЦЭВМ = Цобор + Цтранс + Цмонтаж, (5.4) где Цобор - стоимость оборудования ЭВМ, руб.; Цтранс - затраты на транспортировку, руб.; Цмонтаж - затраты на монтаж и пуско-наладку, руб. Стоимость ЭВМ - 30000 руб. Затраты на транспортировку - 1000 руб. Затраты на монтаж и пуско-наладку - 2000 руб. Тогда в соответствии с формулой (5.4): ЦЭВМ = 30000 + 1000 + 2000 = 33000 руб. Средний срок службы ЭВМ Тсл составляет 5 лет. Норма амортизации равна: аЭВМ = , аЭВМ = 100/5 = 20%. Амортизация равна: АЭВМ = 33000 ∙ 0,2 = 6600 руб. Стоимость программных продуктов определяется по формуле: ИПП = , где ЦПП - цена программных продуктов, руб.; Тисп - время использования программных продуктов, год. Стоимость программных продуктов ИПП составляет: ИПП =  = 3000 руб. Расходы на электроэнергию Зэн вычисляются по формуле: Зэн = Fд ∙ М ∙ ЦкВт∙ч ∙ кг , где Fд - действительный фонд рабочего времени, час; М - потребляемая мощность ЭВМ, кВТ; ЦкВт∙ч - цена одного кВт∙ч электроэнергии, руб; кг - коэффициент готовности. Расходы на электроэнергию составляют: Зэн = 1561 ∙ 0,3 ∙ 2,82 ∙ 0,95 = 1254,87 руб. В соответствии с формулой (5.2) затраты на ЭВМ равны: ЗЭВМ = 6600 + 3000 + (0,02 ∙ 33000) + (0,05 ∙ 33000) + 450,87 + (0,01 ∙ ∙ 33000) = 12690,87 руб. Согласно (5.1) себестоимость одного машинного часа равна: См.ч =  = 8,56 руб. Время эксплуатации ЭВМ tЭВМ определяется по формуле: tЭВМ = ТЭВМ ∙ tдн, (5.5) где ТЭВМ - время проектирования с использованием ЭВМ, дней; tдн - время работы на ЭВМ в день. Себестоимость эксплуатации вычисляется по формуле: СЭВМ = См.ч ∙ tЭВМ, (5.6) где См.ч - себестоимость одного машинного часа ЭВМ, руб.; tЭВМ - время эксплуатации ЭВМ, ч. Тогда, с учётом формул (5.6) и (5.5) себестоимость эксплуатации ЭВМ равна: СЭВМ = 8,56 ∙ 20 ∙ 6 = 1027,2 руб. 5.6 Выводы Создание учебно-методического комплекса экономически обосновано, так как обусловлена существенным сокращением временных и финансовых затрат на подготовку специалистов в данной области, включающих проектирование, изготовление, внедрение, эксплуатацию, развитие. ЗАКЛЮЧЕНИЕ В настоящей дипломной работе рассматривается понятие учебно-методического комплекса, перечисляются типовые документы, составляющие комплекс. Перечень использованной литературы 1.       Чипига, А. Ф., Лапина, М. А. Организационное обеспечение информационной безопасности : Учебное пособие [Текст] / А. Ф. Чипига. - Ставрополь : СевКавГТУ, 2009. - 439 с. 2.       Ярочкин, В. И. Информационная безопасность : Учебное пособие для студентов непрофильных вузов [Текст] / В. И. Ярочкин. - М. : Междунар. Отношения, 2000. - 400 с. : ил. 3.       С. Уточкин. Качество цифрового изображения в охранном телевидении и чипы Philips SAA7134. CCTV-Focus №3 2003г. <http://sec.bl.by/articles/detaill77589/%20> .        Сапожников А.Д. Интегрированный комплекс безопасности «КОДОС». Основы построения и технической эксплуатации 2010.-311 с. ISBN 978-5-9912-0059-2 .        Торокин, А. А. Инженерно-техническая защита информации : Учебное пособие [Текст] / А. А. Торокин. - М. : Гелиос АРВ, 2005. - 960 с. .        Группа "КОМКОМ". «ПОПУЛЯРНОЕ ВИДЕОНАБЛЮДЕНИЕ», №1 ЯНВАРЬ 2010.-44 с. .        Рубочкин В.А. Философия: Основные дидактические единицы для самостоятельной подготовки к интернет-экзамену: Учебно-методическое пособие / Под ред. проф. Ушакова А.И. - М.: АНО ВПО ЦC РФ «Российский университет кооперации», 2010. - 64 с. .        Дамьяновски В. CCTV. Библия видеонаблюдения. Цифровые и сетевые технологии. 2006.- 480с. ISBN: 5-87049-260-2 .        Охранная видеотехника. Справочник. .        Оборудование для системы охранного видеонаблюдения «GLOBOSS» Плата видеоввода «FV-КОДОС». Руководство по эксплуатации .        Оборудование для системы охранного видеонаблюдения «GLOBOSS» Плата видео/аудиоввода «КОДОС V4». Руководство по эксплуатации. .        Оборудование для системы охранного видеонаблюдения «GLOBOSS» Плата видео/аудиоввода «КОДОС VI6». Руководство по эксплуатации. .        Оборудование для системы охранного видеонаблюдения «GLOBOSS» Плата видео/аудиоввода «КОДОС Р4_2»/«КОДОС Р4_2х». Руководство по эксплуатации. .        Оборудование для системы охранного видеонаблюдеиия «GLOBOSS» Плата видеоввода «КОДОС Р8_2»/«КОДОС Р8_2х» Руководство по эксплуатации. .        Оборудование для цифровой системы видеонаблюдения «GLOBOSS» Плата видеоввода SecTORR 8Е Руководство по эксплуатации .        Оборудование для цифровой системы видеонаблюдения «GLOBOSS» Плата видеоввода SecTORR 8EDV. Руководство по эксплуатации. .        Холдинг «Бауманн» РЭ. Программное обеспечение ««GLOBOSS» Версия 1.2 Установка и эксплуатация. .        Руководство администратора. Программное обеспечение «КОДОС» Программа «ИКБ КОДОС». Версия 1.15 .        Руководство пользователя. Программное обеспечение «КОДОС» Программа «ИКБ КОДОС». Версия 1.15 .        Деменьтев А.Н. Электронные системы безопасности личности и имущества. Ч. 2. Охранное телевидение: учебное пособие. - Томск: В-спектр, 2007 - 172 с. .        ГОСТ Р 51558-2000 «Системы охранные телевизионные. Общие технические требования и методы испытания» .        РД 78.36.003-2002 «Инженерно-техническая укрепленность. Технические средства охраны. Требования и нормы проектирования по защите объектов от преступных посягательств» .        Р 78.36.002-99 «Выбор и применение телевизионных систем видеоконтроля» .        Р 78.36.003-99 «Рекомендации по комплексному оборудованию банков, пунктов обмена валюты, оружейных и ювелирных магазинов, коммерческих и других фирм и организаций техническими средствами охраны, видеоконтроля и инженерной защиты. Типовые варианты» .        Р 78.36.008-99 «Рекомендации. Проектирование и монтаж систем охранного телевидения и домофонов .        Дамьяновски Владо. CCTV. Библия охранного телевидения: Перевод с английского - Москва: Ай-Эс-Пресс, 2003. - 344 с. .        Технологии создания электронных обучающих средств / Краснова Г.А., Беляев М.И., Соловов А.В. - М., МГИУ, 2008, 224 с. .        Жук А.И., Макаров А.В. Учебно-методические комплексы (из опыта разработки): Методическое пособие. - Мн.: БГУ, 2001. - 47 с. .        Алтайцев А.М., Наумов В.В. Учебно-методический комплекс как модель организации учебных материалов В кн.: Университетское образование: от эффективного преподавания к эффективному учению (Минск, 1-3 марта 2001 г.) / БГУ. Центр проблем развития образования. - Мн., Пропилеи, 2002. - 288 с., С. 229-241. .        Макаров А.В., Трофимова З.П., Вязовкин В.С., Гафарова Ю.Ю. Учебно-методический комплекс: модульная технология разработки: Учебно-методич. пособие - Мн. РИВШ БГУ, 2001. - 118 с. Похожие работы на - Построение систем видеонаблюдения на базе оборудования НПК 'Союзспецавтоматика'   Нужна качественная работа без плагиата? Другие дипломные работы по информационному обеспечению Не нашли материал для своей работы? Поможем написать уникальную работу Без плагиата! Узнайте © 2003 - 2022 «Библиофонд» Обратная связь Пользовательское соглашение Политика конфиденциальности Полная версия Помощь по учебным работам Консультация по курсовой работе Консультация по дипломной работе ВКР Консультация по реферату Консультация по отчетам о практике
