Тахеометрическая съемка теодолитного хода, нивелирование местности

Содержание

Введение

. Поверки и исследования нивелира и реек

. Поверки теодолита

. Полевые измерения

. Проложение теодолитного хода

. Тахеометрическая съёмка

. Измерение превышений в ходе технического нивелирования

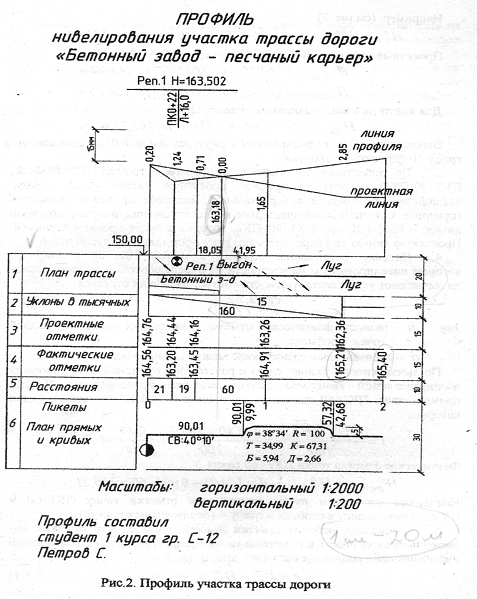

. Нивелирование и составление профиля трассы

Заключение

Введение

Практика является необходимым элементом обучения. В течение неё приобретаются и усовершенствуются навыки использования приборов, приобретается и расширяется практический опыт работы, связанной с вычислениями и обработкой данных, укрепляются и систематизируются знания, полученные в течение учебного года. Практика является испытанным и эффективным средством воспитания хороших специалистов.

Целью данной практики является приобретение навыков работы на местности с приборами, их использования и обработка полученной информации. Ее задачами являлись:

. Проложение замкнутого теодолитного хода

. Тахеометрическая съемка на основе проложенного теодолитного хода и обработка полученной информации

. Разработка проекта вертикальной планировки местности

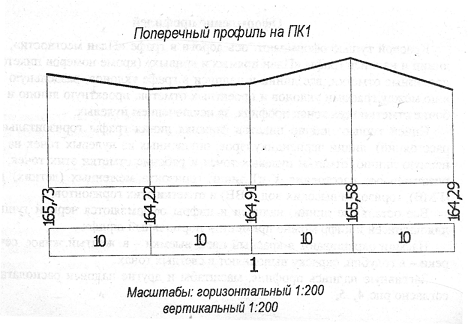

. Нивелирование и составление профиля трассы дороги и поперечного профиля данной дороги на втором пикете

При прохождении практики мы измеряли горизонтальные и вертикальные углы с использованием теодолита, расстояния с помощью нитяного дальномера и рулетки и превышения с помощью нивелира. Данная работа выполнена в условных координатах, но в реальных высотах. Линии теодолитного хода были ориентированы по магнитному азимуту.

Результатом работы являются план нивелирной съемки и картограмма земляных масс, входящие в проект вертикальной планировки, план теодолитной и тахеометрической съемок, а также 2 профиля трассы дороги: продольный и поперечный.

Практика проходила в г. Белгороде на территории БГТУ им. В.Г. Шухова с 27 июня по 15 июля 2011 года.

1. Поверки и исследования нивелира и реек

Перед выполнением поверок нивелира необходимо привести его ось вращения в вертикальное положение с помощью подъёмных винтов и установочного круглого уровня. Для этого нужно вращать подъёмные винты в произвольном направлении до тех пор, пока пузырёк уровня установится в центре малого круга.

Нивелирная рейка имеет чёрную шкалу на одной стороне и красную шкалу на другой стороне. Деления оформлены в виде дециметров, разделённых на 10 частей; каждый дециметр подписан двузначным числом, например, 03,17, 29 - на чёрной стороне и 48, 57, 74 - на красной стороне. Начало каждого дециметра фиксируется тонким горизонтальным штрихом, от которого строится пятисантиметровая фигура в форме буквы Е; затем следуют ещё 5 делений: три белых и два закрашенных. В трубе с перевёрнутым изображением деления рейки возрастают сверху вниз.

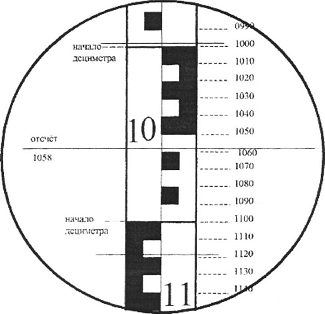

Рисунок 1 - Изображение рейки в трубе нивелира

Отсчёт по нивелирной рейке берётся в миллиметрах и всегда выражается четырёхзначным числом: первые две цифры - номер дециметра, 3-я цифра - число полных сантиметровых делений от начала дециметра до средней нити, 4-я цифра -десятые доли следующего сантиметрового деления (на рис. 1 отсчёт по центральной нити 1058).

. Поверка главного условия нивелира с уровнем при трубе. Ось цилиндрического уровня и визирная ось трубы должны лежать в параллельных вертикальных плоскостях и быть параллельны.

Поверка первой части главного условия включает следующие операции:

·  установить ось вращения нивелира в отвесное положение;

·  вращая нивелир по азимуту, установить трубу перпендикулярно линии, соединяющей два подъёмных винта (по направлению третьего подъёмного винта);

·        элевационным винтом привести пузырёк уровня в нульпункт;

·        вращая два подъёмных винта на 2 - 3 оборота в противоположных направлениях, наклонить нивелир сначала в одну сторону, затем в другую; если пузырёк уровня остаётся на месте или отклоняется оба раза в одну и ту же сторону, то условие выполнено; если пузырёк отклоняется в разные стороны, то условие нарушено.

Вторая часть поверки выполняется двойным нивелированием вперёд и включает следующие операции:

·  на местности забивают два колышка на расстоянии 40 - 50 метров;

·        устанавливают нивелир над первым колышком так, чтобы окуляр трубы находился с колышком на одной отвесной линии; измеряют высоту ii центра окуляра над колышком в миллиметрах; на второй колышек вертикально устанавливают рейку;

·        наводят трубу на рейку, с помощью элевационного винта устанавливают пузырёк уровня в нульпункт и берут отсчёт по рейке по центральной нити bi

·        меняют местами нивелир и рейку и повторяют измерения - получают i2 и Ь2;

·        вычисляют величину х по формуле х = 1/2*( i1 + i2 ) - 1/2*( b1 + b2 ) и затем угол непараллельности оси уровня и визирной оси трубы по формуле


где P"=206265"; по Инструкции [4] угол i не должен превышать 20", что на расстоянии 50 м соответствует допуску х в 4 мм.

Пример:

i1=1440; b1=1172;2 =1380; b2=1643;1+i2 =2820; b1+b2=2815; S = 40 м; х=+2,5мм; i=12".

Если угол i превышает 20", то следует исправить его, выполнив следующие действия:

·  вычислить правильный отсчёт b2°= b2+x ;

·        элевационным винтом установить среднюю нить на отсчёт по рейке b2°;

·        исправительными винтами уровня при трубе привести пузырёк уровня в нульпункт;

·        заново выполнить поверку второй части главного условия.

Исправление уровня, если это необходимо, разрешается только в присутствии преподавателя.

. Поверка круглого уровня. Ось круглого уровня должна быть параллельна оси вращения нивелира. Для выполнения этой поверки нужно выполнить следующие операции:

·  тщательно установить ось вращения нивелира в вертикальное положение с помощью подъёмных винтов, элевационного винта и цилиндрического уровня при трубе;

·        исправительными винтами круглого уровня привести его пузырёк в нульпункт.

3. Поверка сетки нитей. Горизонтальная нить сетки нитей должна быть перпендикулярна оси вращения нивелира, то есть быть горизонтальной. Эта поверка выполняется так:

·  поставить рейку в 30 м от нивелира;

·        навести трубу на рейку; установить изображение рейки в центре сетки нитей; элевационным винтом привести пузырёк уровня в нульпункт; взять отсчёт по рейке b0;

·        наводящим винтом трубы сместить изображение рейки влево, затем вправо; оба раза взять отсчёты по горизонтальной нити bл и bп соответственно.

Если отсчёты bл и bп отличаются от b0 более, чем на 1 мм, сетку нитей нужно развернуть; эту операцию можно выполнять только в присутствии преподавателя.

Для исключения влияния наклона горизонтальной нити нужно всегда устанавливать изображение рейки точно в центре сетки нитей.

. Поверки теодолита

Поверки выполняют для того, чтобы убедиться в выполнении условий взаимного расположения геометрических осей теодолита и в случае нарушения этих условий исправить положение той или иной оси. Перед выполнением поверок нужно изучить расположение зажимных и наводящих винтов и научиться пользоваться ими по назначению. Прежде всего нужно установить теодолит на штативе в защищенном от прямых солнечных лучей месте и выполнить горизонтирование теодолита, то есть привести ось вращения алидады в вертикальное положение; для этого нужно выполнить следующие операции:

·  вращая алидаду, установить уровень при алидаде горизонтального круга параллельно линии, соединяющей два подъёмных винта, и, вращая эти два винта в противоположные стороны, привести пузырёк уровня в нульпункт;

·        повернуть алидаду на 90°, то есть, установить уровень по направлению третьего подъёмного винта; вращая этот винт, привести пузырёк уровня в нульпункт.

При наведении зрительной трубы на визирную цель (например, на вешку) следует, вращая алидаду и трубу, навести на вешку белый крест в окуляре визира и, придерживая одной рукой алидаду, осторожно завернуть её зажимной винт. Затем, придерживая одной рукой зрительную трубу, другой рукой завернуть зажимной винт трубы. После этого, глядя в окуляр трубы, нужно отфокусировать изображение вешки и, вращая наводящие винты алидады и трубы, установить изображение вешки в центре сетки нитей. Для ослабления ошибки из-за наклона вешки крест сетки нитей нужно наводить на самую нижнюю видимую часть вешки (рис. 2).

Рисунок 2 - Правильное наведение зрительной трубы на вешку

Большое значение при измерении углов имеет умение правильно отсчитывать по лимбам теодолитов с помощью штрихового (ТЗО) и шкалового (2Т30, Т15 и Т5) микроскопов. Такое умение основывается на знании устройства отсчётных приспособлений теодолитов и внимательном и аккуратном отношении к процессу отсчитывания. "минус", то для отсчёта по шкале используется отрицательная оцифровка.

. Поверка уровня. Ось уровня при алидаде горизонтального круга должна быть перпендикулярна оси вращения алидады. Эта поверка включает следующие операции:

·  вращая алидаду, установить уровень параллельно линии, соединяющей два подъёмных винта; вращая эти винты в противоположные стороны, привести пузырёк в нульпункт;

·        повернуть алидаду точно на 180°; сосчитать количество делений п, на которые пузырёк уровня отклонился от нульпункта;

·        вращая эти же два подъёмных винта, сместить пузырёк уровня в сторону нульпункта на n/2 делений;

·        вращая исправительные винты уровня, привести пузырёк в нульпункт.

·  вращая один (любой) подъёмный винт, наклонить теодолит на 1° - 2° (около двух полных оборотов винта);

·        осторожно вращая алидаду, найти такое её положение, когда пузырёк уровня будет точно в нульпункте (пользоваться наводящим винтом алидады!); взять отсчёт N1 по горизонтальному кругу;

·        осторожно вращая алидаду, найти второе её положение, когда пузырёк уровня будет точно в нульпункте (пользоваться наводящим винтом алидады!); взять отсчёт N2 по горизонтальному кругу;

·        вычислить установочный отсчёт N = l/2*(N1 + N2) + 90° и установить его на горизонтальном круге;

·        исправительными винтами уровня привести пузырёк уровня в нульпункт.

После исправления уровня нужно заново привести ось вращения алидады в вертикальное положение (выполнить горизонтирование теодолита).

. Поверка коллимационной ошибки. Визирная ось трубы должна быть перпендикулярна к оси вращения трубы. Для выполнения этой поверки необходимо выполнить следующие операции:

·  навести зрительную трубу при КЛ на хорошо видимую точку вблизи горизонта, взять отсчёт по горизонтальному кругу Nl ;

·        перевести трубу через зенит и, вращая алидаду, навести трубу при КП на эту же точку, взять отсчёт по горизонтальному кругу Nr ;

·        вычислить двойную коллимационную ошибку по формуле:

С= NL-(NR±180°).

Пример:

NL = 23°14,5'; Nr = 203°16,0'; 2С = -1,5'.

Если величина 2С превышает 5', то выполняются следующие операции:

·  вычислить правильный отсчёт при КП

·        вращая алидаду микрометренным винтом, установить этот отсчёт на лимбе горизонтального круга - в поле зрения трубы точка сместится с вертикальной нити;

·        отвернуть защитный чехол на окуляре зрительной трубы и обеспечить доступ к исправительным винтам сетки нитей;

·        ослабить вертикальные исправительные винты и, вращая горизонтальные винты, навести вертикальную нить на точку; зажать все исправительные винты:

·        повторить определение коллимационной ошибки.

3. Поверка сетки нитей. Вертикальная нить сетки нитей должна быть параллельна оси вращения алидады. Для выполнения поверки нужно выполнить следующие операции:

·  вращая алидаду, навести зрительную трубу на хорошо видимую точку;

·        наводящим винтом трубы плавно смещать трубу по высоте сначала вниз, потом вверх; если изображение точки не отклоняется от вертикальной нити, условие выполнено; если изображение точки отклоняется от вертикальной нити, то при измерении углов следует всегда наводить трубу на визирную цель так, чтобы цель была в центре поля зрения трубы.

4. Поверка места нуля. При горизонтальном положении визирной оси зрительной трубы и пузырька уровня при вертикальном круге в нульпункте (для теодолитов Т15 и Т5) отсчёт по вертикальному кругу должен быть равен нулю. Для выполнения поверки места нуля выполняют следующие операции:

·  навести зрительную трубу на точку при КЛ;

·        с помощью микрометренного винта алидады вертикального круга привести пузырёк уровня при вертикальном круге в нульпункт, взять отсчёт по вертикальному кругу VL;

·        перевести трубу через зенит и навести трубу на эту же точку при КП;

·        привести пузырёк уровня в нульпункт, взять отсчёт по вертикальному кругу VR;

·        вычислить место нуля; для теодолитов 2Т30 и Т15 по формуле


для теодолита Т30 по формуле


Пример: теодолит 2Т30;

VL = 7°14'; VR = -7°12'; МО = +1,0'.

У теодолитов ТЗО и 2Т30 нет уровня при вертикальном круге, поэтому место нуля у них определяется после тщательной установки оси вращения алидады в вертикальное положение. Место нуля вертикального круга можно не исправлять, но нужно регулярно его определять и следить за тем, чтобы в течение дня значение места нуля было примерно постоянным.

. Поверка оптического центрира. Эта поверка производится у теодолитов Т15 и Т5. Для этого нужно сначала установить штатив примерно над центром пункта так, чтобы площадка головки штатива была горизонтальна. Затем следует тщательно привести ось вращения алидады в вертикальное положение и, глядя в окуляр оптического центрира и смещая теодолит по площадке, ввести центр пункта в малый круг поля зрения центрира. После этого повернуть алидаду точно на 180° и посмотреть в окуляр оптического центрира, не вышел ли центр пункта из малого круга. Если смещение центра пункта большое (за пределы малого круга), то теодолит следует сдать в ремонт или попытаться отъюстировать оптический центрир в присутствии преподавателя.

местность съемка теодолитный тахеометрический

3. Полевые измерения

Подготовка к измерениям:

·  установить теодолит на штативе на пункте, являющемся вершиной угла;

·        выполнить центрирование и горизонтирование теодолита;

·        установить вешки в вертикальное положение на пункты, фиксирующие первую и вторую стороны угла; вешка ставится в створе стороны угла рядом с колышком, в который вбит гвоздь (рис.3).

Рисунок 3 - Схема установки вешек в створе сторон измеряемого угла

Центрирование и горизонтирование теодолита можно выполнить с помощью нитяного отвеса. Поставить штатив с отвесом над центром пункта так, чтобы верхняя площадка головки штатива была горизонтальной, а отвес в спокойном состоянии отклонялся от центра пункта не более 5 мм. Затем установить на штатив теодолит и закрепить становой винт; в случае необходимости подвигать теодолит по площадке, чтобы отвес не отклонялся от центра пункта более 5 мм. Выполнить горизонтирование теодолита с помощью подъёмных винтов и уровня при алидаде горизонтального круга.

Измерение угла способом отдельного угла (способом приёмов):

·  при КЛ (круге лево) навести трубу на заднюю точку п.2 (рис.3), взять отсчёт по горизонтальному кругу Л2;

·        вращая алидаду, навести трубу на переднюю точку п.4, взять отсчёт по горизонтальному кругу Л4;

·        вычислить значение левого по ходу угла при КЛ по формуле,

β' = Л42[+360°];

если отсчёт Л4 меньше отсчёта Л2 (угол получается отрицательный), то нужно прибавить 360°;

·  сместить лимб горизонтального круга примерно на 1°- 1°30';

·        перевести трубу через зенит в положение КП (круг право);

·        вращая алидаду, навести трубу на заднюю точку п.2, взять отсчёт по горизонтальному кругу П2;

·        вращая алидаду, навести трубу на переднюю точку п.4, взять отсчёт по горизонтальному кругу П4;

·        вычислить значение левого по ходу угла при КП по формуле β"= П42[+3600]; если отсчёт П4 меньше отсчёта П2 (угол получается отрицательный), то нужно прибавить 360°;

·  если выполняется условие |β'-β''|≤∆βдоп , то вычисляется среднее значение угла β = 1/2*( β' + β"); значение ∆βдоп следует принять для теодолитов ТЗО и 2Т30 ∆βдоп=2', для теодолитов Т15 и Т5 ∆βдоп=1'.

Если измеряются правые по ходу углы, то при вычислении угла при КЛ и КП нужно из отсчёта на заднюю точку (п.2 - рис.3) вычитать отсчёт на переднюю точку (п.4 -рис.3).

. Проложение теодолитного хода

Теодолитным ходом называют систему закрепленных в натуре точек, например, 1, 4, 5, координаты которых определены из измерения углов и расстояний D.

Теодолитный ход начинают создавать с осмотра местности - рекогносцировки, цель которой - определить наиболее благоприятные места для закрепления вершин теодолитного хода и створов для промеров углов и линий между ними. Как правило, теодолитные ходы прокладывают между точками государственной геодезической сети. Связь теодолитных ходов с пунктами более высокого класса называют привязкой.

Если теодолитные ходы не привязаны к государственным геодезическим сетям, 20% точек закрепляют железобетонными знаками. Эти знаки, в свою очередь, привязывают к предметам местности: зарисовывают глазомерно план и измеряют расстояния не менее чем до трех постоянных предметов местности - углов капитальных зданий, колодцев, деревьев.

Длины сторон между точками теодолитных ходов колеблются в пределах 20...350 м, а длины ходов зависят от многих факторов. Из них главные: масштабы топографической съемки и застроенность территории, по которой прокладывают ход. Например, уменьшение масштаба съемки с 1:500 до 1:1000 позволяет увеличить длину хода с 0,8 до 1,2 км.Если производят съемку в масштабе 1:2000, то на застроенной территории длина хода допускается до 2 км, а на незастроенной - до 3 км.

После того как выбраны и закреплены вершины сторон теодолитного хода, производят измерения сторон и горизонтальных углов.

Измерение горизонтальных углов между точками теодолитного хода (либо левые, либо правые по ходу продвижения) выполняют теодолитами.

В зависимости от применяемых теодолитов правильность измерений контролируют по разности углов между полуприемами КП и КЛ.

В журнале измерения горизонтальных углов часть места отводят для схематической зарисовки (абриса) положения точек теодолитного хода и показательных записей. Абрис служит основным документом, по которому находят на местности точки теодолитного хода.

Для передачи координат на точки теодолитных ходов производят привязку их к геодезическим пунктам более высокого класса. Привязка состоит в том, что определяют положение хотя бы одной точки хода относительно точек более высокого класса: измеряют между ними расстояние и примычный угол. Плановую привязку называют передачей координат и дирекционных углов с пунктов привязки на точки ходов.

Первичную обработку результатов линейных и угловых измерений (полевой контроль и оценку их пригодности для последующих вычислений), выполняют непосредственно в полевых журналах. Исходные данные для обработки: горизонтальные углы, длины сторон, дирекционный угол примычной стороны и координаты точек государственной геодезической сети, к которым привязывают теодолитный ход.

. Тахеометрическая съёмка

Тахеометрическая съемка является одним из методов топографической съемки местности и выполняется для составления топографического плана местности в крупных масштабах (1:500... 1:5 000), широко применяется в инженерно-геодезических изысканиях при съемке небольших участков, вытянутых полос местности и площадок с ярко выраженным рельефом.

Съемка производится на основе теодолитно-нивелирных, теодолитно-высотных или теодолитно-тахеометрических ходов, прокладываемых между пунктами существующей геодезической сети или создающих самостоятельную съемочную сеть.

При прокладке теодолитно-нивелирных ходов углы измеряют теодолитом, а длины сторон линий - лентой или дальномером соответствующей точности. Превышения между точками определяются путем геометрического нивелирования.

В теодолитно-высотных ходах отметки точек получают тригонометрическим путем, при этом горизонтальные углы и углы наклона линий измеряют одним полным приемом, длины сторон - лентой или рулеткой.

При прокладке теодолитно-тахеометрических ходов превышения определяют также тригонометрическим нивелированием, но длины сторон измеряют нитяным дальномером в прямом и обратном направлениях. Трудоемкость работ при этом меньше, чем в теодолитно-высотных или теодолитно-нивелирных ходах, но точность ниже.

Выбор способа создания съемочного обоснования диктуется конкретными условиями и требованиями инструкций и наставлений по топографическим съемкам.

Съемка контуров и рельефа местности при тахеометрической съемке с пунктов планово-высотного обоснования, называемых при этом станциями, осуществляется способом полярных координат. Пространственное положение характерных точек местности, называемых реечными точками (пикетами), определяют путем измерения полярного угла р, дальномерного расстояния Би вертикального угла v

Конечным результатом тахеометрической съёмки является план участка местности, вычерченный в условных знаках на ватмане в принятом масштабе с соблюдением некоторых правил.

Геодезической основой плана являются пункты с известными координатами и отметками, равномерно расположенные на участке съёмки; эти пункты называются пунктами съёмочного обоснования. Каталог координат и отметок таких пунктов составляется после обработки теодолитного хода и хода технического нивелирования. Теоретически съёмка заключается в выборе на местности характерных точек, в определении их координат и нанесении их на план.

Различают съёмку плановой ситуации и съёмку рельефа. Практически при съёмке ситуации выделяют объекты, которые (или границы которых) нужно изобразить на плане, затем выбирают на границах объектов характерные точки (пикеты) и выполняют для них необходимые измерения.

Для каждого пикета, как правило, измеряют полярные координаты, причём полярная система координат вводится на каждом пункте съёмочного обоснования, на котором выполняется съёмка. Съёмку выполняют тем же теодолитом, который использовался при измерении углов в теодолитном ходе.

При выполнении заданий мы прокладывали теодолитно-тахеометрический ход с помощью теодолита 2Т30. Ход был замкнутый и состоял из 5 точек. Координаты пунктов съемочного обоснования являются условными. Ориентирование линий производилось по магнитному азимуту. Высоты точек были получены в результате привязки к пункту с известной высотой.

Порядок работы на станции при тахеометрической съёмке

.   установить теодолит на штативе; выполнить центрирование и горизонтирование теодолита;

2.       выбрать направление полярной оси - на любой другой хорошо видимый пункт съёмочного обоснования; выбор заключается в наведении зрительной трубы на вешку, установленную на выбранном пункте и установке на лимбе горизонтального круга отсчёта 0° 00';

.        выполнить поверку места нуля вертикального круга;

.        измерить высоту инструмента i ,то есть, расстояние по вертикали от центра пункта до оси вращения трубы;

.        установить основное положение круга (КЛ или КП);

.        нарисовать абрис, на котором указать положение пункта установки теодолита, положение ориентирного пункта, зарисовать плановую ситуацию (объекты местности, подлежащие съёмке), показать местоположение всех пикетов и проставить их номера (рисовку пикетов можно выполнять и в процессе съёмки);

.        съёмка одного пикета:

·  установить вертикально рейку на пикет; о навести зрительную трубу на рейку;

·        взять отсчёт по горизонтальному кругу и записать его в журнал;

·        взять отсчёт по вертикальному кругу теодолита и записать его в журнал;

·        измерить дальномерное расстояние с помощью нитяного дальномера,

·  записать его в журнал; о записать семантическую информацию о пикете.

. Измерение превышений в ходе технического нивелирования

Нивелирование - вид геодезических измерений, в результате которых определяют превышения точек, а также их высоты над принятой уровенной поверхностью. Нивелирование производят для изучения форм рельефа, определения высот точек при проектировании, строительстве и эксплуатации различных инженерных сооружений.

Для выполнения вертикальной планировки необходимо было разбить участок на квадраты, а затем измерить превышения между углами квадратов. Отметку проектной плоскости вычисляют по отметкам узловых точек сетки из условия, что каждая квадратная призма ограничена четырьмя вертикальными плоскостями. Разность между проектной плоскостью и фактической отметкой земной поверхности называют рабочей отметкой.

Для построения на местности сети квадратов использовались теодолит, рейка и рулетка. Длина стороны квадрата 10 метров.

Порядок действий при разбивке квадратов на местности:

.   Приводят прибор в рабочее положение

2.       Ориентируются по одной из сторон квадрата.

.        Откладывают точки сетки через равное расстояние, равное стороне квадрата, в данном направлении.

.        Поворачивают теодолит на прямой угол и снова откладывают расстояние в данном направлении.

Для измерения превышений методом геометрического нивелирования нужен нивелир и рейка.

Порядок измерения превышения на станции:

.   установить нивелир примерно посередине между пунктами А и В, привести нивелир в рабочее положение; расстояние от нивелира до реек не должно быть слишком большим (не больше 100 м) или слишком маленьким (менее 5 м); если это расстояние по условиям местности получается меньше 5 м, то рекомендуется поставить нивелир в стороне от реек (рис. 4);

.   установить вертикально рейки на пункте А (задняя рейка) и на пункте В (передняя рейка); рейка устанавливается на центр пункта (верхняя часть марки исходного пункта или шляпка гвоздя на определяемом пункте);

Рисунок 4 - Одна из возможных схем расположения нивелира и реек

.   навести зрительную трубу на заднюю рейку, отфокусировать изображение рейки и установить его в центр поля зрения; элевационным винтом привести пузырёк уровня точно в нуль пункт и взять отсчёт по чёрной стороне рейки по центральной горизонтальной нити 34; записать отсчёт в журнал;

4.       дать команду реечнику развернуть рейку красной стороной; проверить положение пузырька точно в нуль пункте и взять отсчёт по красной стороне рейки по центральной горизонтальной нити ЗК; записать отсчёт в журнал;

.        повернуть нивелир на переднюю рейку и повторить операции 3 и 4 для передней рейки - в результате получатся отсчёты ПЧ и ПК; записать отсчёты в журнал;

.        выполнить обработку измерений на станции, то есть: вычислить разности нулей для задней Р03 и передней Р0П реек

Р0З = ЗК - ЗЧ; Р0П = ПК - ПЧ;

записать их в журнал;

вычислить превышения по чёрным ЧП и красным КП сторонам реек

ЧП = ЗЧ - ПЧ; КП = ЗК - ПК;

записать их в журнал;

вычислить разность превышений ЧП - КП и записать её в журнал;

проверить условие

ЧП - КП = Р0П - Р0З;

при выполнении предыдущего условия вычислить среднее превышение

СП = 1/2*[ЧП+(КП± 100)],

округлить его до миллиметров и вписать в журнал. Знак "плюс" или "минус" выбирается с таким расчётом, чтобы величина в круглых скобках была почти равна ЧП.

Отметки любого геодезического пункта В обычно получают по формуле:

НВ = НА + h,,

где НА - известная отметка какого-либо пункта, h - превышение между определяемым пунктом В и исходным пунктом А.

Допуски на станции: на расхождение вычисленной и теоретической разности нулей реек ±5 мм; на расхождение чёрного и красного превышений ±5 мм.

Если хотя бы один допуск будет нарушен, нужно аккуратно зачеркнуть записи станции и повторить на ней все измерения.

Если расстояние между пунктами А и В большое или превышение между ними больше 2 м, то превышение измеряют по частям. Работа на каждой станции выполняется по описанной выше методике, а превышение между пунктами вычисляется как сумма средних превышений на станциях.

Ход технического нивелирования по пунктам теодолитного хода может быть как разомкнутым, так и замкнутым; он выполняется в одном направлении.

. Нивелирование и составление профиля трассы

Данное задание включает в себя:

·  Обработку журнала нивелирования по полученным полевым измерениям

·        Построение профиля трассы

·        Проектирование оси дороги на профиле

·        Расчёт элементов и нанесение на профиль круговых кривых

·        Построение поперечного профиля

Полевые измерения представляют собой ряд последовательных действий:

.   Разбили трассу на 5 пикетов по 50 метров.

.        На втором пикете сняли отчёты на двух точках (Л+10, П+10) для построения поперечного профиля.

Построение профиля

Для построения профиля мы взяли лист миллиметровой бумаги формата А3 и выполнили разграфку профильной сетки. Затем выбрали отметку условного горизонта. По фактическим отметкам пикетных и плюсовых точек построили линию профиля в масштабе 1:200. Проектную линию на профиль задал наш преподаватель. Проанализировав ее, мы вычислили уклон, проектные отметки, рабочие отметки. Уклон вычислили используя формулу:

Для каждой нулевой точки вычислили расстояния: от нее до ближайшей задней точки профиля и от нее до ближайшей передней точки профиля.

Рис. 5. Профиль участка трассы дороги

Рис. 6. Точка нулевых работ

Расчет элементов и нанесение на профиль круговых кривых

По заданным радиусу кривой и углу поворота нашли элементы горизонтальной кривой: тангенс (Т), длину (К), биссектрису (Б) и домер (Д). Рассчитали пикетажные значения начала (НК) и конца (КК) обеих кривых. Расчёт произвели используя следующие формулы:

Построение поперечного профиля

Линию поперечного профиля строили по фактическим отметкам точек поперечного к трассе направления и пикета №2 по аналогии с продольным профилем в масштабах - 1:200.


Заключение:

По окончанию летней геодезической практики, мы с уверенностью можем сказать, что получили хорошие навыки работы, а также закрепили теоретические знания об использовании таких приборов как теодолит и нивелир. Таким образом, теперь мы можем самостоятельно делать съемки местности, необходимые для построения планов и ситуаций.

Похожие работы на - Тахеометрическая съемка теодолитного хода, нивелирование местности



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
