Проектирование конструктивного решения здания

Проектирование конструктивного решения здания

Содержание

1.Исходные данные на проектирование

.1 Климатические условия строительства

.2 Требования к строительным конструкциям

.3 Особенности функционального процесса

.4 Номенклатура помещений

. Физико-технические расчёты.

.1 Расчёт звукоизоляционной способности гипсобетонной перегородки

. Объемно-планировочное решение здания

. Внутренняя отделка здания

. Фасад здания

. Конструктивное решение здания.

.1 Общие сведения о конструктивной системе и схеме здания

.2 Элементы несущего остова здания.

.3 Фундаменты

.4 Стены

.5 Перекрытия

.6 Покрытия

.7 Перегородки

.8 Полы

.9 Окна и двери

.10 Лестница,

Литература.

ВВЕДЕНИЕ

Досуговые клубы - первая ступень клубной типологии.

Они отвечают переходу от первичного и пассивного приобщения к коллективному досугу к активизации и дифференциации клубных интересов, от универсальных клубных пространств - к специализации помещений, и росту разнообразия типов клубных зданий и систем.

Области применения клубов досуговых определяются достигнутым и прогнозируемым уровнем социально-экономического развития каждого региона, числом жителей и административным статусом населенного места, сложившейся и прогнозируемой активностью посещений клубов и насыщенностью культурной сети.

По мере роста культурного потенциала, повышения уровня урбанизации населенных мест, дифференциации культурного спроса населения и становления самоорганизующихся клубных коллективов исходная сеть досуговых клубов должна пополняться (и частично вытесняться) клубами общего профиля, а затем и любительскими. В развитой клубно-досуговой сети присутствуют все указанные типы клубов.

Распределение типов клубов по территории области, сельского района, города подчиняется, как правило, следующей закономерности: более высокая типологическая ступень клубов - в центре, более низкая - на периферии сети. Кроме того, центр сети имеет большее типологическое разнообразие клубов, представительство как нижних, так и верхних типологических ступеней. Периферийные территории города или сельского района предполагают преимущественное развитие досуговых клубов, а центральные территории - как досуговых, так и клубов общего профиля, в крупнейших городах - также и любительских клубов.

1. Исходные данные для проектирования

.1 Климатические условия строительства

строительная конструкция проектирование здание

Район строительства -г. Витебск Расположен в I климатической зоне. Эта зона характеризуется умеренными температурами зимой и летом. Глубина промерзания грунтов в среднем 0,73 - 1,42 м. Средняя годовая относительная влажность 79 %. Район строительства расположен в сейсмически не опасной зоне. Основные климатические данные по г. Витебску(СНБ 2.04.01-97 Строительная теплотехника) сведены в таблице 1.

Таблица 1.

1.2 Требования к строительным конструкциям

По заданию необходимо, чтобы запроектированное здание по уровню предъявляемых к нему качественных требований относилось ко II классу. Это означает, что основные конструкции должны быть запроектированы по долговечности и огнестойкости не ниже II степени. Долговечность определяется сроком службы основных, конструктивных элементов (II степень долговечности - здания со средним сроком службы /50 - 100 лет/). Степень огнестойкости определяется группой возгораемости и пределом огнестойкости. По группе возгораемости все основные конструкции являются несгораемыми. Необходимые пределы огнестойкости (II степень огнестойкости) основных строительных конструкций приведены в таблице 2.

Таблица 2.

В здании II степени огнестойкости крыша, двери, переплеты окон, а также отделку (в том числе и обшивку) стен и потолков, независимо от нормируемых пределов распространения огня по ним допускается применение горючих материалов.

1.3 Особенности функционального процесса

Досуговые клубы следует проектировать в составе: помещений универсального назначения; специализированных помещений; служебно-бытовых помещений.

Основное универсальное помещение малого клуба - универсальная гостиная(зал), представляющая собой пространство многоцелевого назначения, рассчитано на одновременное использование его для разных целей, в соответствии с которыми оно может подразделяться на функциональные зоны

Структура такого пространства должна предусматривать возможность его использования различных целей- собрание, вечер отдыха, дискотека, детского хореографического кружка и др. Помещение зала-гостиной должно иметь плоский пол. Предполагается возможность размещения в общем пространстве эстрады, зоны зрительских мест, свободного пространства фойе, зоны буфета и т. п.

Помимо универсального зала в таком клубе рекомендуется предусматривать специализированные помещения игровых, кафе (с возможной связью с универсальным залом), помещения для работы кружков, раздевальные, душевые, вестибюль, гардероб, санузлы, административные помещения, а также кладовые для мебели и инвентаря.

Помещения универсального назначения досуговых клубов

Универсальная гостиная-зал- 1,1-1,7(площадь, м2, на 1 посетителя)

Площади технологических помещений, обслуживающих портальную эстраду (сцену) м2.

Гримерно-парикмахерская   -не менее 7 м

Помещения сценической электроаппаратуры, малой мебели и реквизита- не менее 13м2

Помещения для отдыха и развлечений(площадь, м2, на 1 посетителя)

Биллиардная - 1,9-3,2 (не менее 30 м2 для большого зала, и не менее 20 м2 для малого )

Зал с подсобными помещениями для физкультурно-оздоровительной работы (подсобные помещения, включая раздевалки, душевые и санузлы.)- 3-4,2 (площадь зала для коллективных занятий - не менее 50 м2, для индивидуальных (в том числе на тренажерах) - не менее 20 м2)

Буфет/кафе с подсобными помещениям(кухня, кладовая) - 2,3-4 (не менее 50 м2)

Площади входных и административно-хозяйственных помещений (м2, на 1 посетителя)

Гардеробная (за барьером) при вестибюле - 0,08-0,1

Санитарные узлы - 0,8-1,2 на 1 прибор

санитарных прибора на каждые 100 мужчин (1 унитаз, 2 писсуара, 1 умывальник;) 6 на каждые 100 женщин (4 унитаза, 2 умывальника)

Кассовые кабинеты -0,04-0,06

Вестибюль, прихожие -0,24-0,36

Помещения административного и обслуживающего персонала - 0,2-0,4(не менее 10 м2)

Хозяйственные кладовые - 0,01-0,03 (не менее 5 м2)

В соответствии со СниП II 04.05-89 здание оборудовано центральным отоплением, системой вентиляции, водопроводом, канализацией, электрическими устройствами и газифицировано.

Источником водоснабжения здания является городской водопровод. Вода расходуется на хозяйственно-питьевые нужды и пожаротушение.

Для отведения дождевых и талых вод с кроли здания школы запроектированы внутренние водостоки.

Тепло- и газоснабжение предусматривается от главных тепло- и газосетей. В качестве теплоносителя для систем отопления принята вода.

В помещениях кладовых предусматривается естественная вытяжка системы вентиляции с раздельными комнатами. Также вентиляция предусматривается в кухнях, санузлах, душах. Санузлы должны быть оборудованы умывальниками и санитарно-гигиеническими приборами. Искусственным освещением оборудованы все помещения.

В общественных зданиях предусмотрено устройство городской телефонной сети, городской радиофикации; электрификации; пожарной, охранной и тревожной сигнализации.

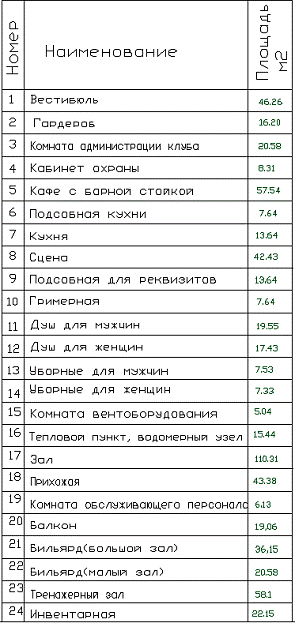

1.4 Номенклатура помещений

Перечень помещений, входящих в структуру клуба, приведен в таблице ниже

2. Физико-технические расчёты

.1 Расчёт звукоизоляционной способности гипсобетонной перегородки

Необходимо рассчитать изоляцию воздушного шума однослойной перегородкой без дверей между помещениями (g = 2400 кг/м³) толщиной 160 мм.

Определяем поверхностную плотность ограждения m:

m = h × g = 0,16× 2400 = 384 кг/м².

По графикам из использованной литературы[2] находим f_В = 270 Гц и R_В = 41 дБ.

Индекс изоляции воздушного шума ограждающей конструкцией находим по формуле:

R_w = 52 + D_В.

Определение поправки D_В в формуле индекса изоляции сведено в таблицу 1.

Находим среднее неблагоприятное отклонение рассчитанной частотной характеристики изоляции воздушного шума перегородкой от нормативной частотной характеристики:

D_небл^ср = 1/16 × åD_небл = ∑23,5/16 = 1.46 < 2

Следовательно, D_В = 0 дБ, т.к среднее неблагоприятное отклонение приближается, но не превышает 2дБ (в нашем случае 1,46), а максимальное неблагоприятное отклонение не превышает 8дБ (в нашем случае максимальное отклонение равно 6дБ), значит

R_w = 52 -0 = 52 дБ.

Это отвечает нормам звукоизоляции ,т.к. индекс изоляции воздушного шума для стен и перегородок, отделяющих комнаты и кабинеты от помещений общего пользования и шумных помещений равен, равен 51.

Частотная характеристика

3. Объемно-планировочное решение здания

Клубное здание запроектировано 2-х этажным, с высотой этажа 3,3 м. Оно имеет размеры в осях 30х18,6 м. За проектную отметку принимаем уровень пола первого этажа (отметка 0,000) - что выше отметки земли на 0,45 м. Отметка пола в уборных и санузлах на 2 см ниже отметки пола этажа.

Для сообщения м/д этажами в здании предусмотрена лестница

На первом этаже находится вестибюль, гардероб, кафе, универсальная гостиная-зал, комната руководителей клуба, помещение охраны, помещения для санитарно-технических нужд, тепловой узел, помещение для вентиляционного оборудования.

На втором этаже располагается прихожая, бильярдная, помещениями для физкультурно-оздоровительных занятий,балкон, кассовые кабинеты.

4 . Внутренняя отделка здания

Внутренняя поверхность наружных стен и поверхности перегородок оштукатуриваются известково-песчаным раствором. Стены ванных комнат, кухонь и уборных облицовываются керамической плиткой светлого тона на высоту 1,8 м.

Потолки всех помещений окрашивают в белый цвет известковой краской. Стены комнат окрашивают в постельные тона. Если окна выходят на север, северо-запад или северо-восток, то стены окрашивают в светлые и теплые тона. При выходе окон на юг, юго-восток или юго-запад используют краски холодных тонов. Окраску проводят два раза по грунтовке.

Столярные изделия (окна, двери) окрашиваются белой масляной краской два раза по шпатлевке и грунтовке. Плинтусы и полы окрашиваются масляной краской полового цвета за 2 раза. Паркетные полы - лакируются.

5. Фасад здания

Наружные стены представляют собой панели заводского изготовления, не требующие дополнительной отделки на строительной площадке (возможна окраска фасада).

Используются декоративная отделка.

6. Конструктивное решение здания

.1 Общие сведения о конструктивной системе и схеме здания

По заданию на проектирование конструктивная система здания - из крупных панелей (по серии 1.090.1-1/88).

Данное крупнопанельное здание относятся к типу бескаркасных.

Конструктивная схема - здание с самонесущими продольными наружными стенами/панелями и несущими поперечными стенами (панелями) и перегородками(панелями).

6.2 Элементы несущего остова здания

Пространственную устойчивость крупнопанельных многоэтажных зданий обеспечивается системой вертикальных устоев, объединёнными горизонтальными дисками перекрытий. Вертикальными устоями служат сборные ж\б внутренние и наружные стены.

Горизонтальные диски перекрытий образуются соединением плит перекрытий с внутренними ( толщиной 160мм) и наружными стенами (толщиной 350мм)  и м\д собой с помощью сварки закладных изделий, а также путём замоноличивания шпонок и швов м\д всеми элементами перекрытия.

Лестничные клетки размещаются в модуле 3х6 м . В качестве элементов лестниц и их ограждений используются изделия по серии 1.050.1-2. толщиной 350мм (160мм-внутренняя)

Фундамент - сборный индустриальный ленточный фундамент.

Крыша- плоская, основанием которой служат плиты перекрытия.

6.3 Фундаменты

В качестве опор для внешних и внутренних стен используется сборный индустриальный ленточный фундамент.

Ж/б фундаментные плиты - Ф-10 с габаритными размерами 2400х1000х300 мм и классом бетона С8/10.

Бетонные блоки - ФС3 2400х300х580 мм и класс бетона С8/10

Вертикальная гидроизоляция фундаментов - окрасочная изоляция из битумной мастики за 2 раза. На разрезе этот элемент условно не показан.

Схема фундамента

-Ж\б фундаментная плита

- Бетонной блок

6.4.   Стены

Номенклатурой изделий серии 1.090.1-1/88 предусмотрены однослойные наружные стеновые панели.

Наружные стеновые однослойные панели выполнены из бетона класса С8/10, толщиной 350мм и несущей способностью 45тс/м.

Были использованы глухие стеновые панели (ПС), панели с оконными проёмами (ПСО), панели с дверными проёмами (ПСД), панели лестничных клеток (ПСЛ), панели внутренних/наружных углов здания (ПТ)

Панели марок ПСО выполняются с заполнением оконных и дверных проёмов, столярными изделиями в заводских условиях.

Каждая из них индексируется в зависимости от назначения, а сама индексация приведена в номенклатурой изделий серии 1.090.1-1/88.

Внутренние - из тяжёлого бетона класса С16/20, толщиной 160 несущей способностью 30тс/м и 65 тс/м

Панели внутренних стен предусмотрены глухими, с «П»-образными проёмами, а также с увеличенными проёмами типа рам и арок.

В зависимости от примыкания к наружным или внутренним стенам, предусмотрены различные конфигурации торцевых участков панели.

Были использованы: панель внутренняя без проёмов(ПВ), панель внутренняя П-образная (ПВП).

Цифровой индекс перед буквенной частью марки означает наличие арматурного петлевого выпуска в торцевой части панели для её сопряжения с наружными стенами. Цифровой индекс во второй части марки означает габаритные размеры в децеметрах. Сама индексация приведена в номенклатурой изделий серии 1.090.1-1/88.

Панели наружных стен нулевого цикла

Цокольные панели применяются для зданий с наружными однослойными стенами. В номенклатуре панелей можно выделить две основные группы:

Рядовые панели(глухие и с проёмами) и панели для решения наружных и внутренних углов здания. Однослойные стеновые панели запроектированы из лёгкого бетона средней плотностью 1200кг/м3 на пористых неорганических заполнителях.

Марка панели состоит из буквенно-циферовых групп. Индексация выполняется в зависимости от размеров, наличий отверстий, расположению панели.

Были использованы панели глухого типа высотой 900 мм и толщиной 350 мм и классом бетона С8/10.

Внутренние стеновые панели нулевого цикла.

Материал панелей-тяжёлый бетона класса С8/10. Марка внутренних панелей обозначает тип и габариты изделия.

ПВЦ-панель внутренняя цокольная.

Были использованы панели высотой 900 мм, шириной 160мм.

Парапетные стеновые панели(ПСП).

Номенклатура изделий включает в себя парапетные панели-однослойные из лёгко бетона, применяемые как для однослойных этажный панелей так и для 3-х слойных.

Парапетные панели имеют прямоугольную конфигурацию. Высота панелей-1м, толщина 350мм. Рядовые панели имеют длину 6, 3, 1,8, 1,2 м. Для решения наружного и внутреннего углов используются панели с двумя закладными по бокам.

Использовалась модульная система 6М

6.5 Перекрытия

Номенклатурой предусмотрены многопустотные плиты длиной 3м, 4,8м, 6м, 7,2м, 9 м; шириной 1,2м и 1,5м; высотой 22см из тяжёлого бетона.

Для возможного пропуска инженерных коммуникаций и вентблоков, предусмотрены плиты перекрытий с вырезом в торце.

Марка плит перекрытий состоит из 3-х буквенно-цифровых групп.

ПК-плиты многопустотные.

ПР-плиты ребристые.

Вторая группа содержит характеристику несущей способности и класс рабочей арматуры.

Цифровой индекс 3-й группы означает наличие закладных деталей по боковой поверхности.

Многопустотная плита перекрытия

Работа перекрытий в качестве горизонтальной диафрагмы жёсткости обеспечена приваркой ,сваркой связевых панелей перекрытия между собой, замоноличиванием бетоном шпоночных швов между всеми элементами перекрытия.

6.6 Покрытия

В курсовом проекте запроектирована совмещённая плоская невентилируемая крыша с внутренним водостоком. Воронки расположены с учётом планировочного решения этажей. Скаты крыши -по направлению к воронкам с уклоном 0,01-0,03. Также для доступа к крыше предусмотрена железная лестница, которая приставлена к задней стороне здания (ось Е).

Крыша включает 2 защитных слоя (техноэласт ЭКП и ЭПП), гидроизоляцию (ЭКП), Утеплитель толщиной 230мм (пенофол), 1 слой пароизоляции (унифлекс ЭПП), ц\п стяжку тощиной и основанием выступает многопустотная 10 м и плита толщиной 220мм.

Вид устройства крыши

Также над входом в клуб предусмотрен козырёк, который представляет консольный навес, прикреплённый к наружной панели шурупами. В качестве покрытия используются кровельные поликарбонатные панели, несущая конструкция изготовлена из алюминия, окрашенного методом пульверизации в серебряный цвет.

.7 Перегородки

В основном перегородки были выполнены из внутренних стеновых панелей.

Перегородки в душе, санузлах выполняются из шлакобетонных плит (800Х100Х800 мм) на цементно-песчаном растворе. Внутренние поверхности этих перегородок облицовываются керамической плиткой светлых тонов на цементно-песчаном растворе.

На балконе 2-ого этажа предусмотрено ограждение(несущая часть -из металла, декоративная - из дерева ).

6.8 Полы

В здании на первом этаже запроектированы паркетные полы (кроме лестничных клеток, санузлов, душа, сцены, кухни). На 2 этаже предусмотрен линолеум. На лестничных клетках, на кухне и в санузлах - из керамической плитки.

Схема паркетного пола.

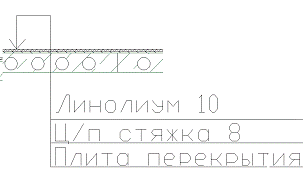

Линолеумные полы

6.9 Окна и двери

Панели марок ПСО выполняются с заполнением оконных и дверных проёмов, столярными изделиями в заводских условиях. Внутренние панели выполнены с проёмами (П-образными), для установки в них требуемых дверных рам (коробок).

Конструкция заполнения оконного проема выполнена из дерева и силикатного стекла толщиной 4-5 мм. Она состоит из стационарной контурной обвязки - коробки и подвижно закрепленных на ней переплетов. Окна приняты с тройным остеклением в раздельных переплетах.

Во внутренних стенах и перегородках дверные проемы в соответствии с назначением двери запроектированы одно- и двупольными; глухими и остекленными; правыми и левыми; с порогом и без порога. Размеры дверей кратны модулю - 100 мм.

Конструкция двери состоит из коробки (обычно деревянной) и створной части - дверного полотна, навешенного на петлях на коробку.

Коробки крепятся гвоздями к деревянным закладным пробкам либо с помощью шурупов, а стык коробки со стеной изолируют наличниками.

6.10 Лестницы

Лестничные клетки в проектируемом здании предусмотрены размером 3000´6000 мм с применением гнутых железобетонных лестничных маршей (ЛМП-60.11.), перил (ОМ-1, ОМВ) и лестничных площадок(ЛПП 15.15 B).

ЛИТЕРАТУРА

1.СНБ 2.04.01-97 «Строительная теплотехника», Минск,1998;

.СНиП II-12-77 «Защита от шума», Москва,1978;

.СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений», Москва,1981;

.Ташкинов Г.А. и др. «Расчёты звукоизоляции ограждающих конструкций зданий», Гомель, БелИИЖТ, 1982;

.Маклакова Т.Г. и др. «Гражданские здания», Москва,1989.

. Пособие к СНиП 2.08.02-89 “Проектирование клубов”
