Стандарты параметров деталей

Вопросы

Вопрос № 1

Влияние точности геометрических параметров на взаимосвязь изделий.

Точность геометрического параметра, представляющего собой случайную величину, определяют характеристиками точности. При этом точность угловых величин может быть охарактеризована точностью линейных размеров, которыми определяются эти величины.

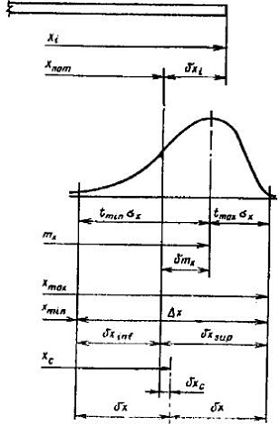

Характеристики точности геометрических параметров в строительстве и их взаимосвязь указаны на рис.1.

Характеристики точности геометрического параметра

Рис.1 - Характеристики точности геометрического параметра

Точность геометрического параметра в каждом отдельном случае характеризуется значением действительного отклонения , выражаемого зависимостью

, (1)

где  - действительное значение параметра;

 - номинальное значение параметра.

Действительное отклонение  является количественным выражением систематических и случайных погрешностей, накопленных при выполнении технологических операций и измерений.

Точность геометрических параметров в стандартах и других нормативных документах, а также на рабочих чертежах характеризуется минимальным  и максимальным  предельными размерами, нижним  и верхним  предельными отклонениями от номинального  значения, допуском  и отклонением  середины поля допуска от номинального  значения параметра . Половина допуска  является предельным отклонением параметра х от середины поля допуска .

Взаимосвязь между этими характеристиками точности определяют по формулам:

, (2)

, (3)

, (4)

. (5)

Вопрос № 2

Что называют шероховатостью поверхности? Какими соображениями руководствуются при выборе шероховатости?

Шероховатость поверхности - совокупность неровностей поверхности с относительно малыми шагами на базовой длине. Измеряется в микрометрах (мкм). Шероховатость относится к микрогеометрии твёрдого тела и определяет его важнейшие эксплуатационные качества. Прежде всего износостойкость от истирания, прочность, плотность (герметичность) соединений, химическая стойкость, внешний вид. В зависимости от условий работы поверхности назначается параметр шероховатости при проектировании деталей машин, также существует связь между предельным отклонением размера и шероховатостью.

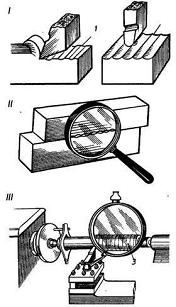

Общие сведения. На любой обработанной поверхности при сильном увеличении хорошо заметны следы режущих кромок инструментов и зерен шлифованных кругов в виде близко расположенных друг к другу впадин и гребешков продольных 2 и поперечных 1 (рис.2, I). Совокупность всех микронеровностей, образующих рельеф поверхности детали, называется шероховатостью.

Рис.2

В зависимости от назначения и условий работы деталей машин допускают различную шероховатость их поверхности. И на одной и той же детали шероховатости ее различных поверхностей могут очень сильно отличаться друг от друга.

Почему же нельзя все поверхности деталей делать с минимально возможной шероховатостью? Объясняется это тем, что такая обработка поверхности требует значительных затрат труда. Правильное назначение конструктором шероховатости поверхности, соответствующей условиям работы детали, имеет огромное значение в машиностроении. В зависимости от назначения и условий работы деталей машин допускают различную шероховатость их поверхности. И на одной и той же детали шероховатости ее различных поверхностей могут очень сильно отличаться друг от друга.

Почему же нельзя все поверхности деталей делать с минимально возможной шероховатостью? Объясняется это тем, что такая обработка поверхности требует значительных затрат труда. Правильное назначение конструктором шероховатости поверхности, соответствующей условиям работы детали, имеет огромное значение в машиностроении.

геометрический параметр шероховатость деталь

Выбор шероховатости для поверхностей деталей. Характер и величина шероховатости поверхности детали зависят от вида ее механической обработки. При выполнении чертежей деталей в процессе деталирования сборочного чертежа и при выполнении эскизов деталей с натуры приходится решать вопросы, связанные с назначением (выбором) шероховатости поверхностей.

В любом соединении есть соприкасающиеся поверхности двух или нескольких деталей. По тому, насколько плотно или свободно это касание, можно судить о подвижности деталей, входящих в соединение. Характер соединения позволяет назначить шероховатость поверхностей детали.

По назначению и взаимодействию поверхности деталей разделяют на две основные группы: 1 - сопрягаемые поверхности - поверхности соприкосновения и взаимодействия двух или нескольких деталей в соединении; 2 - свободные поверхности - поверхности, которые с поверхностями других деталей не взаимодействуют.

Количество сопрягаемых поверхностей определяет степень подвижности или плотности сборки деталей. Количество свободных поверхностей определяет степень простоты изготовления деталей.

Назначение числовых значений параметров шероховатости сопрягаемых поверхностей зависит от необходимой точности соединений, от требований к внешнему виду и эксплуатационных свойств (уменьшение трения, удобство и безопасность обслуживания машины и пр.).

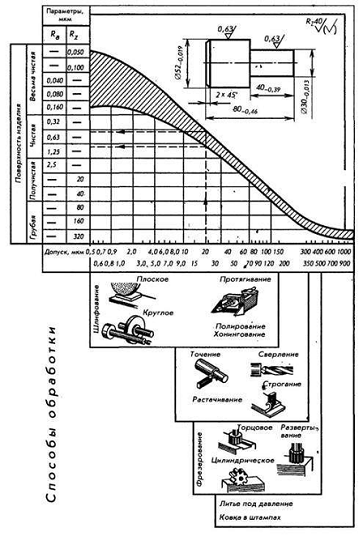

Прямой связи между точностью изготовления и шероховатостью не существует, так как всегда можно предъявить высокие требования к шероховатости поверхности при весьма неточном изготовлении ее. Однако, чем меньше поле допуска, тем более высокие требования предъявляются к шероховатости поверхности. Это позволяет ориентировочно выбирать минимально необходимую шероховатость поверхности детали в зависимости от допуска с помощью диаграммы (рис.3).

Рис.3

Наибольший диаметр ступенчатого валика, приведенного на том же чертеже в качестве примера, обозначен Ø52_0 019. По таблице полей допусков валов ГОСТ 25347-82 в колонке h6 определяем предельные отклонения для вала диаметром 0 52 мм. Они составляют 19 мкм. Следовательно, допуск равен 19 мкм. Теперь, пользуясь диаграммой, находим параметр шероховатости поверхности.

Как видно из диаграммы, допуску 19 мкм должна соответствовать шероховатость поверхности параметра Rа в диапазоне 0,63.1,25 мкм.

Примечание. Заштрихованное между двумя кривыми линиями поле ограничивает пределы достигаемой шероховатости поверхности при одной и той же точности изготовления.

Аналогично можно установить шероховатости и для размера Ø30-0 013

Вопрос № 3

Санкции, налагаемые федеральными органами по стандартизации, метрологии и сертификации

Федеральные и территориальные антимонопольные органы, органы по стандартизации, метрологии и сертификации, а также другие федеральные и территориальные органы исполнительной власти, осуществляющие контроль за качеством и безопасностью товаров (работ, услуг), могут налагать санкции за нарушения потребительских качеств товаров и услуг.

Областные Центр стандартизации, метрологии и сертификации, Центр госсанэпиднадзора, управление госторгинспекции по ЕАО и другие органы исполнительной власти, осуществляющие контроль за качеством и безопасностью товаров (работ, услуг), в пределах своей компетенции, вправе налагать штраф в случаях:

уклонения от исполнения или несвоевременного исполнения их законных предписаний изготовителем (исполнителем, продавцом);

причинения ущерба потребителям товарами (работами, услугами), не отвечающими требованиям, предъявляемым к безопасности товаров (работ, услуг);

продажи товаров (выполнении работ, оказании услуг, в том числе импортных, без сертификатов, подтверждающих соответствие товаров (работ, услуг) обязательным требованиям стандартов;

нарушения правил обязательной сертификации товаров (работ, услуг) органами сертификации, а также предоставления недостоверных результатов испытаний товаров (работ, услуг) испытательными лабораториями (центрами) при их обязательной сертификации.

Размеры штрафов в каждом конкретном случае определяются с учетом размера причиненного ущерба и иных обстоятельств. Штрафы, наложенные на изготовителей (исполнителей, продавцов), за исключением штрафа на индивидуальных предпринимателей, взыскиваются в безакцептном порядке в тридцатидневный срок со дня вынесения соответствующих решений о взыскании штрафа. А штрафы, наложенные на индивидуальных предпринимателей, уплачиваются ими самостоятельно в тот же тридцатидневный срок. При уклонении индивидуальных предпринимателей от уплаты штрафов в установленный срок или от уплаты штрафа в полном размере, органы вправе обратиться в арбитражный суд с заявлением о взыскании с индивидуальных предпринимателей соответствующих сумм штрафов, а также пени в размере одного процента налагаемой суммы штрафа или его неуплаченной части за каждый день просрочки.

Штрафы, налагаемые на индивидуальных предпринимателей, взыскиваются в соответствии с административным законодательством.

Изготовители (исполнители, продавцы) товаров (работ, услуг) вправе обращаться в арбитражный суд с заявлениями о признании недействительными полностью или частично предписаний антимонопольного органа, органа по стандартизации, метрологии и сертификации и других исполнительных органов власти, осуществляющих контроль за качеством и безопасностью товаров (работ, услуг), либо об отмене или изменении соответствующих постановлений о наложении штрафов.

Предписания и постановления о наложении штрафов вышеуказанными органами исполнительной власти могут быть обжалованы в течение шести месяцев со дня их вынесения.

Список литературы

1. Анурьев В.И. Справочник конструктора-машиностроителя. В 3-х т. - М.: Машиностроение., 2001.

. Богданов В.Н., Малежик И.Ф., Верхола А.П. и др. Справочное руководство по черчению. - М.: Машиностроение, 1989.

. ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики.
