Устройство полов из керамической плитки с применением механизации
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К
КОНСТРУКЦИЯМ, ЭЛЕМЕНТАМ, ОСНОВАНИЯМ
. РАЗНОВИДНОСТИ НАПОЛЬНОЙ
КЕРАМИЧЕСКОЙ ПЛИТКИ
. ОПИСАНИЕ ОПЕРАЦИЙ И ПРИЕМОВ
ТЕХНИЧЕСКОГО ПРОЦЕССА
.1 Настилка полов поштучной укладкой
плиток
.2 Настилка полов пакетным способом
.3 Настилка полов способом
вибровтапливания плиток
.4 Дефекты плиточных полов и способы
их устранения
. МАТЕРИАЛЫ, РЕЦЕПТЫ И СПОСОБЫ
ПРИГОТОВЛЕНИЯ ПРИМЕНЯЕМЫХ СОСТАВОВ
.1 Приготовление растворов для
химически стойких полов и облицовок
. КРАТКАЯ ХАРАКТЕРИСТИКА ПРИМЕНЯЕМЫХ
ИНСТРУМЕНТОВ, ИНВЕНТАРЯ
. ОРГАНИЗАЦИЯ РАБОЧЕГО МЕСТА
. ОХРАНА ТРУДА И ТБ НА ПРОИЗВОДСТВЕ
.1 Техника безопасности
. ОХРАНА ПРИРОДЫ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
ВВЕДЕНИЕ
Облицовка поверхностей плиткой - один из древнейших
способов отделки. Благодаря своей практичности, многообразию вариантов и
удобству в работе, плитка не только не выходит из моды, но и продолжает
совершенствоваться из года в год.
История керамической плитки начинается с
античных времен. Археологи установили, что плитка существовала уже в 13 веке до
н.э. в Древнем Египте. Мозаичными плитками были покрыты полы домов зажиточных
горожан в Древней Греции и Риме.
Древние зодчии Месопотамии, Египта применяли
керамику для украшения своих творений. Вавилонские ворота, построенные во время
царя Навуходоносора (605-562 г. до н.э.), посвященные богине Иштар. От подножия
до зубцов были покрыты синей глазурованной плиткой с изображениям львов и
драконов. А в начале 17 века (1609-1616) в Стамбуле по распоряжению двенадцатилетнего
султана Ахмеда была построена мечеть. Внутри её стены облицованы плиткой всех
оттенков голубого и синего, за что соотечественники называли этот храм
"Голубая мечеть". Эта плитка была изготовлена в мастерских Изника,
которые славились за её производство за весь мир.
На руси керамика появилась и стала развиваться
сравнительно недавно - около десяти веков назад. В Европе художественная
керамическая плитка стала популярна в XIV
- XVII веках. А в
середине XVII века
началось её промышленное производство - открылась первая фабрика по выпуску
плитки.
Плитка, являлась древнейшим из материалов, не
выходит из моды и сегодня. Так, например, в России в 1991 году было продано
более 160 миллионов квадратных метров керамической плитки. Новые материалы для
облицовки стен и полов не способны вытеснить плитку из наших домов, так как она
обладает практически незаменимыми свойствами.
Облицовка представляет собой лицевой слой из
плиточных, листовых или рулонных отделочных материалов, укрепляемых на
поверхности элементов зданий или сооружений.
Облицовки имеют защитное, санитарно -
гигиеническое и декоративное назначение. Защитные облицовки предохраняют
поверхности от вредных воздействий окружающей среды, например, от увлажнения,
действия высоких и низких температур, непосредственного действия огня,
механических повреждений, действия химических веществ, от проникновения звука и
т.п. Санитарно - гигиенические облицовки способствуют поддержанию определенных
санитарных норм. Декоративные - улучшают внешний вид облицовываемых
поверхностей.
Технические характеристики и нормы для кафельной
плитки давно и подробно разрабатываются во многих странах мира. Существует
несколько систем стандартов для керамической плитки. Самые известные из них - DIM
(Германия), VPEG (Франция), BS
(Великобритания), ASTM
- ANSI (США), VNIEN
(Италия). Имеются также
Российские стандарты: ГОСТЫ №6887-80 (Плитка для полов), №6141-91 (Кафельная
плитка для внутренней облицовки стен), №13996-93 (Плитка керамическая
фасадная). Но наибольшее распространение и авторитет получили нормы VNIEN,
разработанные Европейской комиссией стандартизации в Италии. Эти нормы
действительны во всех странах Европы и принявших их неевропейских странах.
Данные стандарты, причем, не имеют силы закона: допускается реализация
керамических изделий, не удовлетворяющих их требованиям. Однако качество такой
плитки справедливо модно поставить под сомнение, поэтому при выборе все же
стоит предпочесть продукцию, имеющую знак качества VNI.
. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИЯМ,
ЭЛЕМЕНТАМ, ОСНОВАНИЯМ
Повышенная требовательность к материалам для
устройства полов объясняется особенностями их эксплуатации. Покрытие пола
должно быть устойчивым к истиранию, стойким к воздействию различных химических
веществ, достаточно водо и теплостойким и т.д.
Полы из керамических плиток можно настилать,
если в здании закончены общестроительные и монтажные работы, при производстве
которых может быть повреждено готовое покрытие пола: гидроизоляция, устройство
фундаментов под оборудование, установлены оконные и дверные коробки, проложены
скрытые сети электропроводки, завершены санитарно-технические работы, исключая
установку приборов, освобождены проходы к рабочему месту, доставлены на рабочее
место материалы, инструменты и приспособления.
В каждую поставляемую на объект пачку укладывают
плитки одного типа, сорта, цвета и размера. На упаковке должен быть обозначен
сорт и размер плиток. Транспортировка упакованной в пачки плитки осуществляется
в контейнерах. При транспортировании, погрузке и выгрузке плиток должны быть
приняты меры, обеспечивающие их сохранность от механических повреждений. Не
допускается переброска пачек с плиткой при погрузке, разгрузке и складировании.
На объекте плитки должны храниться в закрытых складах и помещениях,
упакованными в пачках, раздельно по сортам, цветам и уложенными на поддоны.
До начала плиточных работ в санузлах должно быть
выполнено следующее:
подготовлено основание под полы (гидроизоляция и
стяжка по гидроизоляции);
смонтированы и спрессованы сантехнические
разводки стояков к приборам (отопительные, водопроводные);
установлены и обмурованы ванны;
поставлены пробки, крючья и кронштейны для
навешивания санитарно-технических приборов;
установлены и закреплены на соответствующих
отметках трапы.
На лестничных площадках плиточные работы
начинают после монтажа шахты лифтов, установки порталов, забетонирования
примыканий к ним и установки проступей по ступеням марша и лестничных
ограждений.
Поверхности железобетонных плит перекрытий,
стяжек и подстилающих слоев перед настилкой полов должны быть очищены от пыли,
грязи и промыты водой. Впадины, выбоины и выпуклости основания должны быть
ликвидированы.
Зазоры между сборными плитами перекрытий, места
примыкания их к стенам и перегородкам, а также монтажные отверстия должны быть
заделаны цементно-песчаным раствором марки не ниже 100 заподлицо с поверхностью
плит.
После проверки горизонтальности основания
приступают к проверке геометрической формы помещения и разбивке пола: проверяют
углы помещения с помощью шнура, который натягивают по диагоналям помещения.
Если диагонали одинаковые, следовательно, углы прямые; в этом случае размечают
фризы и устанавливают маяки по заданным отметкам чистого пола.
Если диагонали неравны, то пол имеет
неправильную форму. В этом случае для уменьшения этого недостатка основной фон
пола и фризы настилают правильной формы, а между фризом и стеной закладывают
"заделку". Для "заделки" рекомендуется применять плитки
того цвета, который имеет основной фон покрытия.
Устройство покрытий полов разрешается выполнять
только после освидетельствования правильности выполнения основания с
составлением акта на скрытые работы.
Пол из керамических плиток укладывают на
тщательно подготовленную прослойку из цементно-песчаного раствора марки не ниже
150 и толщиной не более 15 мм, с добавкой пластификатора, повышающей
водоудерживающую способность прослойки.
Материал для покрытия полов выбирается в
зависимости от назначения помещения. В жилых комнатах предпочтительны
деревянные (дощатые) полы, в банях, санитарных узлах, лабораториях и других подобных
помещениях - бетонные или покрытые керамической плиткой;
в общественных зданиях мозаичные, из линолеума,
паркетные. В помещениях промышленных предприятий полы могут быть, кроме того,
из асфальта, чугунных и каменных плит, а также из кирпича.
Полы представляют из себя конструкцию, в которой
могут сочетаться следующие элементы СНиП II
13.8-71:
покрытие - верхний элемент пола, непосредственно
подвергающийся эксплуатационным воздействиям. Покрытия подразделяются на
сплошные (бетонные и др.) и из штучных материалов (плит, досок и др.)
· Прослойка - промежуточный слой,
связывающий покрытие с нижележащим элементом пола или перекрытием ил же
служащий для покрытия упругой постелью.
· Стяжка - слой, образующий жесткую
или плотную корку под нежестким или пористым элементом перекрытия. Стяжка
устраивается также для выравнивания поверхности элемента пола или перекрытия,
придания покрытию заданного уклона, закрытию различных трубопроводов, создания
теплоизоляционного слоя или воздушной прослойки.
· Гидроизоляционный слой (или
несколько слоев) - элемент препятствующий проникновению через пол сточных вод
или других жидкостей, а также грунтовых вод.
· Подстилающий слой - элемент пола на
грунте, уменьшающий общую теплопроводность пола.
Наименование пола устанавливается по
наименованию его покрытия. В случае А по прослойке из цементно - песчаного
раствора покрытие может быть устроено (кроме керамических плиток) из бетонных,
цементно - песчаных, мозаичных, каменных литых плит, из керамических плит для
мозаичных полов. Керамических кислотоупорных и из плит светлого каменного
литься; в случае Б
из асфальтобетонных, керамических кислотоупорных и из
каменных литых плит.
Эксплуатационные качества пола в значительной
мере зависят от площади швов в плиточном покрытии. Чем оно больше, тем ниже
прочность пола, водо - и газонепроницаемость, химическая стойкость, санитарно -
гигиенические качества. В обычных условиях плиточный пол расширенными швами
будет менее износоустойчивым, так ка цементный раствор
Быстрее выламываются и истираются, чем
керамическая плитка. Суммарная площадь швов зависит от геометрической формы и
размеров плиток. Удельную площадь швов в плиточных полах можно подсчитать по
формуле
Где Ш - площадь, занимаемая швами, П
- периметр одной плитки, В - толщина/ ширина шва между плитками в мм., а -
площадь одной плитки, мм2.
2. РАЗНОВИДНОСТИ НАПОЛЬНОЙ КЕРАМИЧЕСКОЙ ПЛИТКИ
Керамические плитки представляют собой пластинки
различного размера. Получают их из глиняной или фаянсовой массы путем
формования и обжига. Керамические плитки отличаются высокими эксплуатационными
качествами, поэтому они широко распространены в строительстве. Ими облицовывают
санузлы в жилых зданиях, операционные в больницах, душевые, бани и прачечные, а
также цехи пищевых предприятий, станций метро.

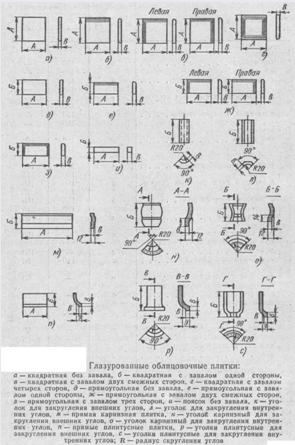

Различают керамические плитки для обыкновенных и
мозаичных полов; глазурованные плитки для внутренней облицовки стен и
перегородок, в том числе в декоративные; майоликовые для наружной и внутренней
облицовок; плитки керамические полусухого прессования и ковровую керамику для
облицовки фасадов.
Керамические плитки для полов. Полы из
керамических плиток водонепроницаемы, хорошо сопротивляются истирающим усилиям,
легко моются, кроме того, они кислото- и щелочестойки, долговечны. Такие полы
устраивают, когда требуется высокая прочность на истирание (например, в
вестибюлях общественных зданий), когда пол подвергается систематическому
увлажнению (например, ванных), а также, когда к помещениям предъявляются
повышенные санитарно-гигиенические требования. Недостатки керамических плиток:
большая теплоусвояемость, низкая сопротивляемость ударам, малые размеры, из-за
которых повышается трудоемкость укладки плиток.

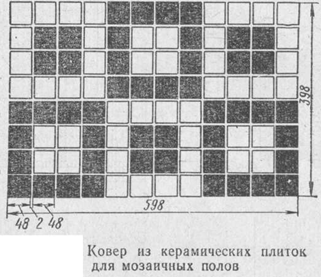

Различают керамические плитки для полов (ГОСТ
6787-69) и керамические плитки для мозаичных полов (ГОСТ 6140-70), которые
называют плитками ковровой мозаики.
Плитки для полов изготовляют с гладкой,
шероховатой, рифленой или тисненой лицевой поверхностью, одноцветными и
многоцветными. Поверхность с тыльной стороны плиток делают рифленой, для того
чтобы она хорошо сцеплялась с раствором.
По форме керамические плитки бывают квадратными,
шестигранными и восьмигранными. Для того чтобы не рубить плитки при настилке
полов и чтобы можно было создавать разнообразные рисунки, промышленность
выпускает также прямоугольные и треугольные половинки квадратных плиток,

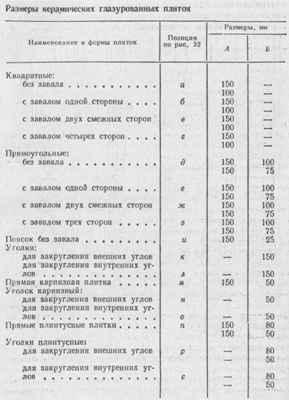

четырех- и пятигранные половинки шестигранных плиток. Размеры плиток приведены
в таблице.
Отклонения размеров плиток допускаются по длине
грани ±2 мм, по толщине плиток ±1 мм.
Форма плиток должна быть правильной, с четкими
гранями и углами.
Боковые грани квадратных и прямоугольных плиток
должны составлять прямой угол с их плоскостями. Допускается отклонение стороны
прямого угла (косоугольность) не более 0,5 мм. На лицевой поверхности плиток не
должно быть пузырьков, недопустимо расслоение плиток. Водопоглощение плиток не
превышает 4%. В зависимости от качества лицевой поверхности и отклонений в
размерах плитки подразделяются на три сорта.
Упаковывают плитки в деревянные решетчатые или
картонные ящики. Можно также упаковывать плитки в пачки, обернутые в бумагу и
обвязанные шпагатом. Одну плитку кладут сверх пачки для определения цвета.
Квадратные и шестигранные плитки размером 100 мм упаковывают по 20 шт. в пачку.
Остальные плитки укладывают в пачки без ограничения. В каждом ящике или пачке
должны быть плитки одного типа, цвета, размера, сорта и узора.
Керамические плитки при устройстве пола
укладываютна цементном растворе или битумных мастиках. На рисунке приведены
образцы полов из плиток.
Керамические плитки для мозаичных полов
выпускают квадратной и прямоугольной формы со сторонами размером 22 и 48 мм при
толщине 6 мм. Отклонения размеров плиток не допускаются по длине и ширине
сторон более ±1,0 мм и по толщине плитки ±0,5 мм. Плитки должны быть плоскими,
правильной геометрической формы. Их боковые грани должны составлять с
плоскостями прямой угол; искривление поверхности допускается не более 0,5 мм. У
плиток не должно быть трещин, зазубрин, расслоения, а также щербин на кромках с
лицевой стороны. Отдельные "мушки", пузырьки и выплавки не более
одной допускаются при условии, что их диаметр не превышает 1 мм.
Отсортированные на заводе-изготовителе плитки
наклеивают лицевой поверхностью на оберточную бумагу. Такой лист с приклеенными
плитками называется ковром .Плитки приклеивают так, чтобы они прочно
соединились с бумагой, а клей легко смывался с их поверхности. Углы и стороны
крайних плиток, наклеенных на лист, должны выходить за кромку листа бумаги не более
чем на 5 мм.
Ковры из керамических плиток выпускают следующих
размеров: при ширине шва между плитками 5 мм длина ковра должна быть 945, 1215,
1320, 1373 мм, ширина 260, а при ширине шва 4 мм-длина 724 мм, ширина 412 мм.
По отдельным заказам возможны я другие размеры. Отклонения от размеров ковров
по длине и ширине не допускаются более +2,0; -4,0 мм, а по ширине шва ±1,0 мм.
Ковры ковровой мозаики могут быть одноцветными
(простой набор) или многоцветными, с определенным рисунком (сложный набор).
Плитки, подобранные по цвету и размерам,
упаковывают в специальные контейнеры или мешки. Хранят ковры в закрытом сухом
помещении. При хранении и перевозке их защищают от атмосферных осадков и
сильного увлажнения. Распаковывают ковры непосредственно на рабочем месте. Их
укладывают целиком или разрезают и комбинируют, получая разнообразные
рисункиПри устройстве пола ковры приклеивают битумными мастиками или цементным
раствором бумагой вверх. Когда мастика схватится, бумагу отмачивают, а затем
отмывают поверхность плиток от клея. Настилать полы из ковра намного
производительней, чем из отдельных плиток. Такими плитками можно облицовывать
внутренние стены в общественных зданиях.
. ОПИСАНИЕ ОПЕРАЦИЙ И ПРИЕМОВ ТЕХНОЛОГИЧЕСКОГО
ПРОЦЕССА
.1 Настилка полов поштучной укладкой плиток
Очистка и увлажнение основания. Строительный
мусор, грязь, пыль удаляют вакуумно-щеточной машиной, пылесосом. После этого
основание смачивают водой, не допуская луж или сухих мест.
Разбивка поверхности на захватки. Рейкой
Болотина размечают ширину полос-захваток. От стены или ряда ранее уложенных
плиток 1 (рис. 1) откладывают расстояние, равное пяти рядам плиток 1, и
устанавливают маячные рейки 2 с помощью правила 3 и уровня на растворные марки
4. Верх рейки должен соответствовать уровню растворной прослойки. Укладка
растворной прослойки. Доставленный в контейнерах раствор растворной лопатой
укладывают на длину 1…1,5 м по всей ширине захватки (рис. 2, а). Затем раствор
разравнивают правилом (рис. 2, б), снимая излишки, и припорашивают выровненную
поверхность сухим цементом, после чего слой заглаживают плиточной лопаткой до
появления на поверхности цементного молока. Излишки цементного молока удаляют
кистью-макловицей. Подготовленная прослойка должна быть на 1...2 мм выше
уложенного ранее ряда плиток.
Рис. 1 . Захватка: 1 - уложенные плитки, 2 -
маячная рейка, 3 - правило с уровнем, 4 - растворные марки
Рис. 2 . Укладка (а) и выравнивание (б)
растворной прослойки
Рис. 3 . Поштучная укладка плиток: а - раскладка
плиток стопками, б - укладка и осаживание плиток, в - настилка пола с
применением скамеечки плиточника
Рис. 4Выравнивание горизонтальности (а) и
прямолинейности шва (б) свежеуложенного покрытия
Укладка плиток. Плитки предварительно
раскладывают стопками по 10 шт. по длине захватки (рис. 3, а). Стопки должны
находиться одна от другой на расстоянии двух плиток. На раствор плитку
укладывают по ширине захватки (по 5 шт. в ряду) справа налево, а затем слева
направо. Предварительно тыльную сторону плиток протирают мокрой ветошью и левой
рукой кладут на подстилающий слой. Легкими ударами молотка или ручкой лопатки
осаживают на раствор до нужного уровня (рис. 3, б). При этом следят, чтобы
ширина шва между плитками не превышала 3 мм. Исправляют ширину или общее
направление шва краем лопатки не позднее 15...30 мин после укладки раствора.
При работе на растворной прослойке пользуются скамеечкой плиточника (рис. 3,
в). Уложив 5 или 6 поперечных рядов, на плитки кладут брусок и ударами хлопуши,
молотка или киянки (рис. 4, а) выравнивают горизонтальность покрытия.
Направление шва выравнивают рейкой, прикладываемой к кромке уложенного ряда
плиток.
Контроль осуществляют по ходу работы.
Ширина швов между плитками покрытия должна быть
одинаковой и не более 3 мм. Не допускаются просветы более 4 мм между
поверхностью пола и наложенной двухметровой контрольной рейкой, уступы между
смежными плитками более 1 мм. Цвет и рисунок покрытия должны соответствовать
проектным. Обеспыливание основания выполняют в защитных очках. При укладке
плиток пользуются водонепроницаемыми наколенниками и резиновыми напальчниками.
3.2 Настилка полов пакетным способом
К работе приступают после подготовки основания и
вынесения отметки уровня чистого пола.
Очистка и увлажнение основания. Основание
очищают вакуумно-щеточной машиной или пылесосом. Затем основание смачивают
водой, не допуская скопления воды в отдельных местах или пропусков в поливке.
Разбивка покрытия на захватки и установка
промежуточных маяков. С помощью рейки Болотина размечают поперечные захватки.
Опирая рейку с уровнем на реперный маяк, устанавливают промежуточные маяки 1 и
маячные рейки 3 вдоль захватки.
Укладка растворной прослойки на основании.
Раствор расстилают полосой, равной ширине шаблона; длина полосы должна в пять-шесть
раз превышать размер большей стороны шаблона. Уложенный раствор на захватке с
одной стороны ограничивают уложенные плитки, с другой - маячные рейки.
Раствор, уложенный на полосе-захватке,
разравнивают граблями и заглаживают правилом. Выровненную поверхность
припорашивают сухим цементом, заглаживают лопаткой плиточника до появления
цементного молока.
Рис. 5 . Контроль качества плиточного покрытия:
1 - толщина швов между плитками, 2 - просветы между поверхностью покрытия и
двухметровой рейкой, 3 - отклонение поверхности пола от горизонтальной
плоскости или заданного уклона, 4 - отклонение швов от прямой, 5 - уступ между
смежными плитками.
Заполнение шаблона плиткой. Сначала на рабочем
столе заготавливают стопки отсортированных и смоченных плиток 7 Затем начинают
последовательно заполнять шаблон плитками 2 тыльной стороной вверх, раскладывая
их в соответствии с заданным рисунком пола. Разложенную в шаблоне плитку
закрепляют запорными стержнями 4, вдвигая их в скобы 3. Заполненный шаблон
переносят к месту укладки.
Устройство покрытия. Шаблон осторожно укладывают
на растворную прослойку плиткой вниз, совмещая продольные и поперечные швы в
покрытии пола со швами пакета плиток в шаблоне. Положение уложенного шаблона
контролируют по причальному шнуру и уровню. Затем, придерживая шаблон, вынимают
запорные стержни и ударами киянки по шаблону плитки припрессовывают к раствору.
После этого шаблон снимают. Следующий цикл пакетной укладки плиток повторяют в
такой же последовательности. Толщина швов 1 между плитками размером до 200 мм
допускается не более 2 мм, размером более 200 мм - 3 мм. Просветы 2 между
поверхностью покрытия и двухметровой контрольной рейкой, прикладываемой в
различных направлениях, должны быть не более 4 мм. Отклонение 3 поверхности
пола от горизонтальной плоскости или заданного уклона не должно превышать 0,2
%, но не более 50 мм. Отклонение швов от прямой линии на 10 м длины покрытия
допускается не более 10 мм. Между двумя смежными элементами покрытия могут быть
уступы до 1 мм.
.3 Настилка полов способом вибровтапливания
плиток
К работе приступают после подготовки основания
под покрытие. Плитки укладывают "на себя", начиная от стены,
противоположной входу в помещение.
Очистка и смачивание основания. Остатки строительного
мусора убирают, основание обеспыливают вакуумно-щеточной машиной или пылесосом
и затем увлажняют, не допуская пропусков и луж.
Замачивание плиток.Плитки перед укладкой
помещают в ванночку (рис. 33) и в течение 15…20 мин замачивают в воде или водном
растворе ПАВ.
Укладка прослойки изжесткого цементно-песчаного
раствора. По уровню и рейке устанавливают маяки (реперный, фризовые,
промежуточные). Высота маяков должна соответствовать толщине растворной
прослойки. По шнуру, который натягивают на стальных штырях, устанавливают
направляющие рейки и между ними расстилают раствор прослойки. Раствор начинают
укладывать от стены, противоположной входу в помещение. Затем раствор
выравнивают правилом и разглаживают полутерком заподлицо с уложенными рейками. Рейки
убирают, и бороздки, образовавшиеся от них, заделывают тем же раствором.
Уровень уложенной растворной прослойки должен быть на 1...2 мм выше проектной
отметки с учетом последующего втапливания плиток.

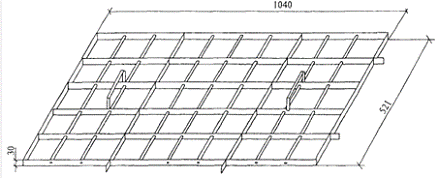

Рис. 6 . Настилка пола с помощью клеточного
шаблона.
Раскладка и втапливание плиток виброплитой. На
выровненную в первой захватке прослойку в углу помещения устанавливают
клетчатый шаблон (рис. 6). Затем по шнуру шаблоны укладывают по всей длине
захватки, следя, чтобы решетки шаблона совпадали с соответствующими швами
уложенного участка пола. Шаблоны заполняют плитками по заданному рисунку пола,
пользуясь для перемещения по уложенной прослойке подножками, снижающими
давление на прослойку. После заполнения шаблонов и выравнивания отдельных
плиток шаблоны снимают.
Не позднее чем через 2 ч. после укладки плитки
втапливают виброкатком (рис. 7, а) или виброплитой (рис. 7, б). При этом ручные
машины перемещают по покрытию до полного заполнения швов раствором.
Рис. 7 . Втапливание (припрессовывание)
свежеуложенных плиток виброкатком (а) и виброплита (б)
Рисунок покрытия должен соответствовать
проектному. Швы шириной не более 3 мм должны быть полностью заполнены
раствором. Отклонение от горизонтальной плоскости или от заданного уклона не
должно превышать 0,2 %;при ширине или длине помещения более 25 м это отклонение
не должно превышать 50 мм на все помещение.
Отклонение швов от прямой линии на 10 м длины
помещения допускается не более 10 мм. Уступы между смежными плитками не должны
превышать 1 мм.
К работе с виброплитой допускаются лица,
прошедшие практическое обучение и инструктаж на рабочем месте.
Исправность механизма до начала работ проверяет
механик или мастер производственного обучения. В электросеть виброплиту
включают через защитно-отключающие устройства с помощью штепсельного
соединения, имеющего защитно-заземляющий контакт. При механизированной подаче
раствора выход его из растворопровода осуществляют через гаситель струи.
Работать с виброплитой нужно в резиновых сапогах
и перчатках. При работе с водными растворами поверхностно-активных веществ
надевают резиновые перчатки и защитные очки.
. МАТЕРИАЛЫ, РЕЦЕПТЫ И СПОСОБЫ ПРИГОТОВЛЕНИЯ
ПРИМЕНЯЕМЫХ СОСТАВОВ
Для крепления плиток при обычных клеточных
работах, например облицовке стен и устройстве полов в зданиях жилищного и
культурно - бытового назначения, в основном применяют цементно - песчаный
раствор и мастики различного состава на органическом или минеральном вяжущем
веществе.
Растворы и мастики в момент их употребления
должны обладать определенной подвижностью, позволяющей наносить их слоем
требуемой толщины, и необходимой удобоукладываемостью.
Подвижность раствора определяется глубиной
свободного погружения в раствор стандартного стального конуса весом 300 г.
На образующей конуса нанесены 15 делений,
расстояние между которыми 10 мм. Удерживая конус за кольцо, приводят его острие
в соприкосновение с поверхностью раствора и предоставляют конусу возможность
свободно погружаться в раствор. Отсчитанная с точностью до 1 см. глубина
погружения конуса и есть подвижность раствора. С повышением густоты раствора
глубина погружения конуса уменьшается.
Для плиточных работ применяют растворы
подвижностью 4 - 6 см.
Удобоукладываемость раствора - это способность
распределяться на поверхности тонки непрерывным слоем без разрывов с плотным
примыканием к основанию. Удобоукладываемость зависит от водоудерживающей
способности раствора.
Раствор должен иметь такую водоудерживающую
способность при которой он не будет расслаиваться в течении времени,
необходимого для его использования (в среднем 30 мин.). При расслоении раствора
вода выступает на его поверхности, а осевшая часть становиться непластичной,
плохо заглаживается, прочность сцепления её с плитками и облицовываемой
поверхностью снижается.
Прочность раствора (его марка) для облицовки
стен должна быть не ниже 50, а для настилки полов - не ниже 100 кг/см2.
Процесс приготовления раствора заключается в
тщательном перемешивании песка с цементом и затворении полученной смеси водой.
Составы растворов и мастик подбираются лабораторным путем с учетом характера
используемых составляющих материалом и требований, предъявляемых к
облицовываемым поверхностям.
Растворы, как правило, приготовляют на
централизованных цементных заводах или узлах и доставляют к месту работ в
готовом виде автотранспортом.
.1 Приготовление растворов для химически стойких
полов и облицовок
Для прослоек и заполнения швов химически стойких
полов применяют кислотоупорный раствор из песка, пылевидного заполнителя,
жидкого стекла и кремнефтористого натрия. Крупность песка не должна превышать
1,2 мм. Смесь песка и пылевидного заполнителя должна содержать по весу не менее
18% зерен мельче 0.075 мм.
Состав кислотостойкой смеси следующий (в частях
по весу):
Кремнепористый натрий - 0,15
Жидкое стекло с удельным весом 1,38 г/см3
- Пылевидный заполнитель (зерна менее 0.075 мм)
- 1,5
Песок (зерна 0.075 - 1,2 мм) - 3
Песок и заполнитель должны быть воздушносухими
(влажность не более 2%),рыхлыми и не содержать глины, извести и органических
примесей. Кремнефтористый натрий должен быть мелкоизмельченным и воздушносухим
(влажность не более 1%). Растворы на жидком стекле начинают схватываться
(твердеть) через 30 - 40 минут. Приготовляют растворы на жидком стекле в
растворосмесительных установках. Порядок приготовления раствора следующий:
сначала отмеривают необходимое колличество песка и заполнителя и смешивают их с
кремнефтористым натрием, который предварительно дробят и просеивают через сито
№0335 с числом ячеек на 1 см. - 400. Дозируют все составляющие кислотостойкого
раствора по весу.
Сухие смеси для растворов на жидком стекле
следует приготавливать заранее в объеме на 3 - 4 дня работы и хранить в сухом
месте, не допуская их загрязнения. Перед применением приготовленного раствора
проверяют его подвижность. Она должна соответствовать 3 - 4 см. погружения
стандартного конуса. Если приготовленный раствор окажется недостаточно
подвижен, в него добавляют жидкое стекло в таком количестве, какое необходимо
для придания раствору нужной удобоукладываемости, а также кремнефтористый
натрий, чтобы сохранить установленное рецептом весовое соотношение между жидким
стеклом и кремнефтористым натрием.
Растворы приготовляют в специальных машинах:
Растворосмеситель С-220А, СО-46 и СО26А
Рис. 8. Передвижной малогабаритный
растворосмеситель цикличного действия: 1 - смесительный барабан; 2 -
электродвигатель; 3 - редуктор; 4- механизм поворота (наклона) барабана; рама с
ходовой частью
. КРАТКАЯ ХАРАКТЕРИСТИКА ПРИМЕНЯЕМЫХ
ИНСТРУМЕНТОВ, ИНВЕНТАРЯ

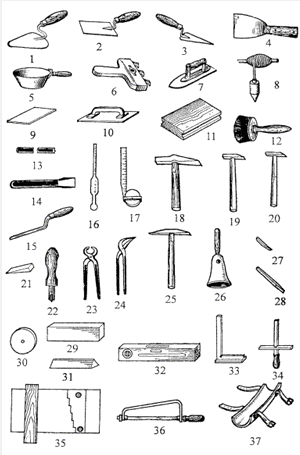

Для подготовки и выравнивания оснований,
укладки, сортировки и обработки плиток, для контроля качества облицовки
пользуются инструментами:
1. - Обыкновенная лопатка;
. - Прямоугольная лопатка;
. - Отрезовка;
. - Стальной шпатель;
. - Штукатурный ковш;
. - Царапка;
. - Гладилка;
. - Отвес массой;
. - Резиновый шпатель;
. - Хлопушка;
. - Брусок;
. - Кисть;
. - Шлямбур;
. - Скарпель;
. - Пазовый уплотнитель;
. - Ареометр;
. - Рулетка длиной 2 м.;
. - Молоток массой 600 г.
. и 20. - плиточные молотки массой 80 и 60 г.
. - Дубовый клинышек длиной 5 м.;
. - Стальной резец с наконечников из твердого
сплава;
. и 24. - Клещи;
. - Двухсторонняя кирочка;
. - Резиновый присос;
. и 28. - стальные штыри;
. - Карборундовый брусок;
. - Карборундовый круг;
. - Трехгранный брусок;
. - Уровень;
. - Стальной угольник;
. - Шаблон;
. - Шаблон Афонина;
. - Ножовка;
. - Наколенник, уровень
Плиткорез - для плиточных кромок и нарезки
плиток, сверления отверстий в глазурованной плитке.
Перед настилкой плиточного покрытия производят
разбивку площади пола на захватки применительно к размерам плиток. Разбивку
пола рекомендуется производить с таким расчетом, чтобы по длине и ширине
помещения укладывалось целое число плиток. При необходимости плитку прирезают с
помощью рычажногоплиткореза, изображенного на рисунке 4. Для приточки кромок и
нарезки плиток, сверления отверстий в глазурованной плитке применяют
плиткорезы, представленные ни рисунках 10 и 11.
Рис.9 - Плиткорез рычажный для метлахских и
глазурованных плиток
- каретка; 2 - рычаги; 4 - прижим; 5 - ролик; 6
- резец
Рис.10 - Плиткорез с головкой для сверления
отверстий в глазурованной плитке
Рис. 11 - Плиткорез
- стальная пружина; 2 - стальные стержни; 3, 7 -
регулировочные и фиксирующий винты; 4 - победитовый резец; 5 - резиновый валик;
6 - движок
Уровень - применяют для проверки вертикальных и
горизонтальных поверхностей, бывают разной длины, деревянные и механические, с
одним или двумя вырезами. Их следует предохранять от падения.
. ОРГАНИЗАЦИЯ РАБОЧЕГО МЕСТА
В помещениях площадью более 20 м2
рекомендуется выполнять работы с применением шаблона. В помещениях небольшой
площади (до 20 м2) плитку укладывают поштучно.
Рис. 13 - Общий вид клеточного шаблона для
укладки керамической плитки
При применении шаблона керамические плитки на
прослойке из цементно - песчаного раствора настилает звено, состоящее из 5
плиточников: три облицовщика - плиточника 2 - го разряда (П1, П2,
П3), один 3 - его (П4) и один 4 - ого (П5). В
начале готовят плитки, выполняют разбивку помещения, устанавливают маячные
плитки по уровню. Затем плиточник П3, подвозит на тележке раствор
прослойки и выполняет грубое разравнивание раствора.
Плиточник П1 сортирует плитки и
подносит их к столу для укладки в шаблоны, П2 укладывает плитки в
шаблоны. Плиточник П4 окончательно разравнивает прослойку и
переставляет маячные рейки. Плиточники П5 и П2 переносят
подготовленный шаблон к месту работ, перевертывают его плитками вниз и опускают
на прослойку. Плиточник П2 возвращается к столу для заполнения
плитками нового шаблона. Плиточник П5 - осаживает шаблон, снимает
его, при необходимости поправляет покрытие и относит пустые шаблоны к столу.
Рис. 14 - Разравнивание раствора рейкой по
маякам
Рис. 15 - Установка шаблона на раствор
Рис. 16 - Укладка плитки в ячейки шаблона
Рис. 17 - Осаживание плитки полутерком
Рис. 18 - Снятие шаблона
Большие объемы работ выполняет
специализированная бригада, состоящая из нескольких однотипных звеньев, число
которых определяется в каждом конкретном случае в зависимости от объемов работ
и сроков их выполнения.
Сортируют плитки и заполняют шаблон на
заготовочном столе, который размещают недалеко от места укладки. Штучную
укладку плиток на цементно - песчаном и кислотоупорном растворах выполняет
звено из 5 человек: плиточник 2 - ого разряда (двое), 3 - его (один), и 4 - ого
(двое).
Обязанности в звене распределяют следующим
образом. Один плиточник 2- ого разряда сортирует плитки, укладывает их в
контейнеры и огрунтовывает основание жидким стеклом. Второй плиточник 2 - ого
разряда готовит в растворосмесителе раствор или же подвозим готовый раствор,
укладывает его и предварительно разравнивает. Плиточник 3 - его разряда
устанавливает маячные рейки и разравнивает раствор прослойки правилом. Оба
плиточника 4 - ого разряда проверяют правильность углов и сторон помещения,
устанавливают плитки на раствор.
Плиточники 2 - ого и 3 - его разрядов за 30 - 50
минут до конца смены заканчивают подготовительные работы по созданию фронта
работ для укладки плиток в конце смены и приступают к очистке готового
основания, заготовке мест, очистке инструментов и инвентаря.
. ОХРАНА ТРУДА И ТБ
Охрана труда является социально - технической
наукой, которая выявляет и изучает производственные опасности и
профессиональные вредности и разрабатывает методы их предотвращения или
ослабления с целью устранения производственных несчастных случаев и
профессиональных заболеваний рабочих, аварий и пожаров.
Охрана труда - это система законодательных актов
и соответствующих им социально - экономических, технических, гигиенических и
организационных мероприятий, обеспечивающих безопасность, сохранение здоровья и
работоспособности человека в процессе труда.
Задача охраны труда - свести к минимальной
вероятность поражения или заболевания работающего с одновременным обеспечением
комфорта при максимально производительности труда.
По характеру и времени проведения инструктаж
подразделяется на:
· Вводный
· Первичный
· Повторный
· Внеплановый
· Текущий
Вводный инструктаж проводит инженер по охране
труда (техники безопасности) или сотрудник, на которого возложены обязанности
инженера по ТБ. Вводный инструктаж проводят со всеми принимаемыми на работу
независимо от их образования, стажа работы на данной профессии или должности.
Вводный инструктаж должен проходить в кабинете охраны труда или в специально
оборудованном помещении с использованием современных технических средств
обучения и пропаганды, а также наглядных пособий. Проведение вводного
инструктажа оформляется в специальном журнале, который храниться у инженера по
ТБ или начальника участка. От вводного инструктажа освобождаются только
директора, управляющие или главные инженеры предприятий, строительный компаний,
передвижных строительных колонн.
Первичный инструктаж на рабочем месте проводят
со всеми вновь принятыми на предприятие, в организацию, переводимыми из одного
подразделение в другое, с работниками, выполняющими новую для них работу, а
также со строителями при выполнении строительно - монтажных работ на территории
действующего предприятия. Первичный инструктаж на рабочем месте проводят с
каждым работником индивидуально с практическим показом безопасных приемов и
методов труда.
Производственный инструктаж должен проводиться
не только с вновь поступающими рабочими, но и при каждом переводу рабочего на
новый вид работы. Инструктаж знакомит рабочего с обязанностями на данном
рабочем месте по данной специальности, с порядком содержания рабочего места, с
устройством и обслуживанием оборудования, механизмов, с инструментом и
обращением с ним, с приспособлениями, ограждениями, их назначением и правилами
пользования ими.
Инструктаж на рабочем месте повторяется не реже,
чем через 3 месяца.
Допуск к самостоятельной работе фиксируют датой
и подписью инструктирующего в журнале регистрации инструктажа на рабочем месте.
Допуск к самостоятельной работе фиксируют датой
и подписью инструктирующего в журнале регистрации инструктажа на рабочем месте.
Повторный инструктаж проводят с целью проверки и
повышения уровня знаний правил и инструкций по охране труда индивидуально или с
группой работников одной профессии, бригадой по программе инструктажа на
рабочем месте.
Внеплановый инструктаж - проводят при изменении
правил по охране труда, технологического процесса, замене или модернизации
оборудования, приспособлений, инструмента, нарушении работниками требований
безопасности труда. Внеплановый инструктаж проводят индивидуально или группой
одной профессии в объеме первичного инструктажа на рабочем месте.
Текущий инструктаж - проводят с работниками
перед производством работ, на которые оформляют наряд - допуск. Проведение
текущего инструктажа фиксируют в наряде допуске на производство работ.
Периодичность повышения квалификации инженерно - технических работников
устанавливается не реже одного раза в шесть лет.
.1 Техника безопасности
При устройстве покрытий на прослойке из
цементных растворов плитке нужно укладывать в резиновых перчатках, чтобы
защитить руки от разъедания их раствором. Перед тем как надеть перчатки,
протирают руки тальком или меловым порошком. Подсобные рабочие работают в
плотных рукавицах. При настилке подколка и подвеска плиток на коленях
запрещается.
При работе с кислотой и другими ядовитыми
материалами необходимо соблюдать меры предосторожности: надевать защитные очки,
резиновые рукавицы. Помещения, где отчищают плиточные покрытия раствором
кислоты и обрабатывают швы кислотой.
Соляную кислот, применяемую для очистки
плиточных покрытий, надо доставлять к рабочему месте в разведенном виде,
концентрацией не выше 5% в плотно закрытых стеклянных бутылях. При разведении
кислоту следует вводить в воду, а не наоборот, иначе в следствии большого
выделения тепла возможно её разбрызгивание.
При заполнении швов замазкой соблюдают следующие
правила: замешивают порошок с арамзит раствором только в противогазе и
перчатках, при работе в закрытых помещениях через каждый час делают 10 -
минутный перерыв для отдыха в зоне чистого воздуха, швы заполняют в очках и
перчатках.
Арамзит - порошок хранят в таре с герметично
закрывающимися крышками, а арамзит - раствор в бутылях с плотно закрытой
пробкой.
По окончанию смены плиточник обязан очистить
инструмент от грязи и убрать его в сушку или ящик, очистить рабочее место от
мусора, выключить и закрыть пусковые приспособления приводов машин, чтобы
исключить возможность включения их посторонними лицами, отключить переносную
лампу, если её пользовались для освещения рабочего места, и отнести её в
специальное место для хранения. Мокрую посуду и спец. обувь отнести в
помещение, отведенное для сушки спецодежды. Если инвентарь пришел в негодность,
сообщить об этом мастеру.
. ОХРАНА ПРИРОДЫ
Под природой понимается органический и
неорганический мир изучаемый естествознанием и другими науками. Именно в
пределах нахождения органического мира "живого вещества" или его
производных в основном происходит непрерывный обмен веществ между человеческим
обществом и природой. "Обмен веществ" следует рассматривать не только
как биологический процесс, но и как социальное явление. По подсчетам ученых в
течении жизни человека в его тело поступает 75 тонн - воды; 17 тонн -
углеводов; 25 тонн белков; 1.3 тонн жиров. Человек в 20 веке много сделал чтобы
изучить законы природы, использовать их для удовлетворения своих потребностей,
властвовать над природой, но чем больше человек её узнает, тем больше
открываются горизонты для неразгаданных тайн.
Человек направил свои усилия также на преобразование
природы, т.е. разумное, полезное для его дальнейшего существования, изменения
экологических условий, отдельных объектов и компонентов биосферы.
Преобразование природных объектов ландшафтов по воле человека или естественным
путем раньше носили локальный характер. С ростом численности населения
непрерывно увеличивалась площадь преобразованных участков поверхности земли,
исчезли или изменили свой прежний вид ландшафты, прекратили существование
многие экологические системы. В настоящее время преобразовательная деятельность
людей усилилась. Строительство крупных гидротехнических сооружений полностью
изменили облик многих территорий.
Общество активно включает в орбиту своей
хозяйственной деятельности, пустыни, морские глубины, высокогорья. С каждым
днем расширяется сеть всевозможных коммуникаций наземных и воздушных
транспортных путей. На 1000 км. Через леса, пустыни, болотистые топи, реки и
озера тянутся трубопроводы для перекачки нефти и газа прокладываются массивные
дороги, высоковольтные линии. Загрязнения природной среды, истощение некоторых
видов минерального сырья, ресурсов пресной воды, сокращение площади плодородных
земель вызывают нарушение равновесия в природе. Природа жестоко мстит обществу
если к ней относятся не по - хозяйски. Так называемые победы человека над
природой нередко приводят к отрицательным последствиям, например: трудно было
предположить, что запасы пресной воды когда-нибудь, могут исчезнуть, но сейчас
в мире остро ощущается недостаток пресной вод ы. При сильном загрязнении природной
среды становятся малодоступными и ограниченными даже солнечная энергия. В связи
с непрогрессивными очистными и их неудовлетворительной эксплуатацией, водные
бассейны и почвы загрязняются бытовыми отходами. Усиливается засорение
природной среды твердыми отходами. По данным ООН в городах таких отходов на
душе населения по 500 кг. В год. Большие неприятности приносят бензиновые и
дизельные двигателя, копоть, сигаретный дым, выбросы газовых и химических
заводов. Сама жизнь учит, что непреодолимых преград к поддержанию равновесия
между технико - экономическим развитием и экологической средой - нет. Для
решения этой проблемы нужны активные действия, усилия каждой страны. При этом
неизбежны материальные затраты, они достигают 15 - 20 % от общих капиталовложений
в производство. В настоящее время человечество располагает достаточным
количеством знаний и технических средств, чтобы не допустить в биосфере
накопления необратимых процессов, предотвратить её глобальное загрязнение. В
государствах принимаются законы об "Охране природы", которые
контролируют вредные стоки и выбросы в атмосферу.
июня 1997 г. Президентом нашей страны был
подписан закон "Об охране природы". В этом законе предусмотрено:
государственный учет ресурсов, в виде кадастров. Использование ресурсов, осуществление
выбросов, захоронение и хранение отходов производства, экологическая
аудиторская деятельности - все эти виды деятельности подлежат обязательному
лицензированию.
Экономическим механизмом охраны окружающей среды
является:
. Планирование и финансирование.
. Плата за пользование природными
ресурсами
. Плата за загрязнение окружающей среды
. Плата за охрану и воспроизводство
природных ресурсов.
. Экономическое стимулирование охраны
окружающей среды.
. Экологическое страхование.
. Создание фондов охраны окружающей
среды.
Финансирование экологических программ
осуществляется за счет:
. Республиканского и местного бюджетов.
. Фонда охраны окружающей среды.
. Средств экологического страхования.
. Собственных средств природопользователя
. Добровольных взносов и пожертвований.
ЗАКЛЮЧЕНИЕ
В ходе данной работы была изучена специальная
литература по теме "Устройство полов из керамической плитки с применением
механизации". Достигнуты цели, поставленные перед написанием данной
работы, а именно:
Обобщить современные способы настилки полов с
применением механизации;
Рассмотреть основные операции и приемы
технологического процесса;
Отразить основные принципы охраны труда и ТБ;
Дать характеристику инвентарю, используемому при
настилки керамической плитки;
Осветить проблемы организации рабочего места
Произвести анализ материалов, рецептов и
способов приготовления применяемых составов.
настилка пол механизация плитка
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1. В.И. Горячев,
"Облицовочные работы плиточные и мозаичные"
2. А.И. Титов, Б.А. Миткин,
"Справочное пособие по отделочным работам"
. В.И. Малин,
"Справочник молодого облицовщика - плиточника"
