Сигнализация в сетях связи
Задача
1
Определить число
канальных интервалов предназначенных для передачи сигнальной информации и число
канальных интервалов используемых для разговора при числе ИКМ трактов равных N для сигнализации 2 ВСК и ОКС 7. N = 79
Решение:
Число ИКМ - трактов
равно 79. В одном ИКМ - тракте (ИКМ - 30) 32 канальных интервала из них: 30
разговорных, 1 - синхронизация, 1 - сигнализация. Отсюда, 79 ИКМ - трактам у
сигнализации 2ВСК количество канальных интервалов, предназначенных для передачи
сигнальной информации, будет равно СКИ = 79, а количество
канальных интервалов предназначенных для передачи разговоров РКИ=2370.
В сигнализации ОКС
- 7 одного сигнального канала достаточно для обслуживания до нескольких тысяч
разговорных каналов (4000). В нашем случае 79 ИКМ . Отсюда, СК=1, а РК = 2449.
Задача
№ 2
Пояснить передачу
линейных и регистровых сигналов при различных системах сигнализации:
2ВСК
2ВСК + МЧК
ОКС - 7
для определенного
разговорного канала РК.
Номер РК = 30
Решение:.
ВСК : ЛС - 16 ки (ц
30)
РС (нн) DEC - 16 ки (ц 30)
ВСК + МЧК :
ЛС - 16 ки (ц 30)
РС (МЧК) - 30 ки
ОКС - 7 :
ЛС + РС - по звену
сигнализации - любой КИ, кроме нулевого.
Задача
№3
Произвести
наполнение полей сигнальной единицы ЗНСЕ (ISUP) ОКС-7
Исходные данные:
Порядковый номер
последней переданной СЕ - 127
Порядковый номер
последней принятой СЕ - 83
Предыдущее значение
прямого бит-индикатора - 1
Предыдущее значение
обратного бит-индикатора - 0
Передача СЕ в
прямом направлении - повт.
Передача СЕ в
обратном направлении - положит.
Длина СЕ - 24
Служба сети - SCCP
Тип сети - МН
Код пункта
отправления - 47
Код пункта
назначения - 15
№ звена
сигнализации - 2
№ разговорного
канала - 68

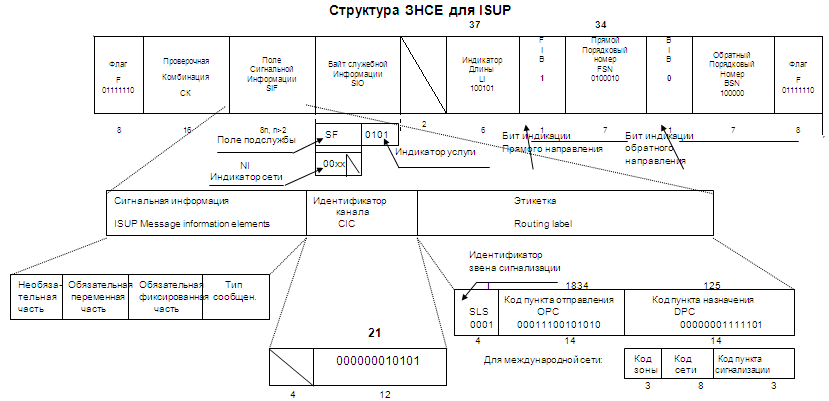

Структура
ЗНСЕ для SCCP
Флаг F
|
Проверочная Комбинация СК
|
Байт служебной Информации
SIO
|
|
Индикатор Длины LI
|
F I B
|
Прямой Порядковый Номер FSN
|
B I B
|
Обратный Порядковый Номер
BSN
|
Флаг F
|
8
|
16
|
8n, n>2
|
8
|
2
|
6
|
1
|
7
|
1
|
7
|
8
|
Флаг (F)
- 01111110 отмечает начало сигнальной единицы. Порядковая нумерация СЕ -
циклически повторяющаяся последовательность от 0 до 127.
ОПН (BSN)
- обратный порядковый номер подтверждаемой сигнальной единицы, принятой без
искажения.
Биты-индикаторы не имеют фиксированного
значения, изменяют свои значения в случае:
ПБИ (FIB) - прямой бит-индикатор - при повторной передаче;
ОБИ (BIB) - обратный бит-индикатор
- при отрицательном подтверждении.
Индикатор длины (LI) - определяет тип
сигнальной единицы:
LI = 0, если это заполняющая сигнальная единица;
LI = 1 или 2, если это сигнальная единица состояния звена;
LI >2, если это значащая сигнальная единица.
БСИ (SIO) - байт служебной
информации делится на индикатор службы (SI) и поле подвида службы (SSF), в состав которого
входит национальный индикатор NI. Индикатор службы SI кодируется следующим образом:
0000 -
управление сетью сигнализации;
0001 -
тест звена сигнализации;
0011 -
SССР -
подсистема управления соединением сигнализации;
0100 -
ТUР -
подсистема пользователя телефонии;
0101 -
ISUP
- подсистема пользователя ЦСИС;
Остальные кодовые комбинации -
резерв.
Национальный индикатор принимает
следующие значения:
0 Х Х - международная сеть;
1
Х Х - международная сеть (резерв);
1 0 Х Х
- междугородная сеть РФ
1 1
Х Х - внутризоновая и местная сеть РФ
ПСИ (SIF) - поле сигнальной
информации, состоит из целого числа байтов.
Список литературы
канальный интервал сигнал поле
1. Б.С. Гольдштейн. Сигнализация в сетях связи.-М.: Радио и
связь.1997-423с.
А.В.Росляков. Общеканальная система сигнализации №7-М.: Эко-
Трендз,1999
