Разработка рекомендаций для безопасного размещения рабочего места
Контрольная работа 2
Вариант 17
Общее задание
1.
Нарисовать характеристический
разрез заданного в индивидуальном задании помещения, внести все обозначения и
проставить заданные размеры.
2.
Для помещения определить световые
характеристики:
- световой коэффициент;
- коэффициент заложения;
- угол падения;
- угол отверстия.
3. Рассчитать,
когда в сентябре необходимо включать искусственный свет. К.е.о. на рабочих
местах равно 3% (если не задано иное).
4. Построить
зависимости углов падения и отверстия от расстояния (окно – рабочее место) в
помещении.
5. Рекомендовать
в помещении место:
-
для
рабочего стола высотой 75 см;
-
детского
столика высотой 50 см;
-
для
игры ребенка на полу.
6. Предложить
тип, количество и мощность ламп накаливания для освещения помещения.
Таблица
1. Индивидуальное задание
№ варианта
|
Ширина комнаты
|
Глубина
комнаты
|
Высота
комнаты
|
Ширина окна
|
Высота окна
|
Высота подоконника
|
Расстояние до
затеняющего предмета
|
Высота затеняющего
предмета
|
Дополнительные данные
|
17
|
3
|
7
|
2,6
|
1,7
|
1,7
|
0,4
|
25
|
15
|
3% КЕО
|
1.
Нарисуем характеристический разрез комнаты и проставим все размеры (рис. 1).
Рисунок 1 –
Характеристический разрез комнаты
2.1
Определим световой коэффициент и сравним с нормативом
Площадь
пола равна 3,0 ´ 7,0 = 21,0.
Площадь
окна равна 1,7 х 1,7 = 2,89.
< световой коэффициент не соответствует
нормативу.
2.2
Коэффициент заложения равен
= 7/2,6 = 2,7.
Коэффициент
заложения соответствует норме.
2.3
Угол падения – Ð СВА. Тангенс этого угла – есть
отношение противолежащего катета к прилежащему .
СА
= OC – h
= (0,4 + 1,7) – 0,75 = 1,35.
AB
изменяется от 0 до 5.
Значения

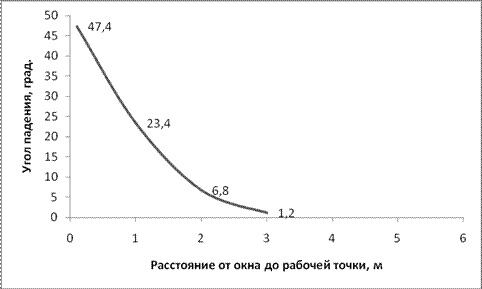

угла падения приведены в табл. 2 и рис. 2.
Таблица
2
Расстояние от окна до
рабочей точки, м
|
0,1
|
1
|
2
|
3
|
4
|
5
|
Ðпад, град
|
89,9
|
63,4
|
44,4
|
33,4
|
26,9
|
22,4
|
Вывод:
рабочий стол нельзя ставить далее, чем на 3,8 метра от окна.
2.4
Угол отверстия – Ð СВЕ (Ð СВЕ = Ð
СВА – Ð
ЕВА).
Тангенс
Ð
ЕВА (равному Ð MBN) = = = .
Таблица
3
Расстояние от окна до
рабочей точки, м
|
0,1
|
1
|
2
|
3
|
4
|
5
|
ÐЕВА, град
|
45,7
|
43,2
|
40,8
|
38,6
|
36,7
|
34,9
|
Ðотв, град
|
47,4
|
23,4
|
6,8
|
1,2
|
-
|
-
|

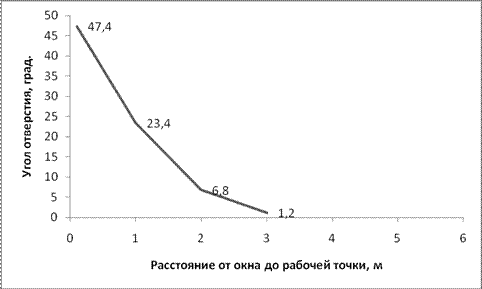

Рисунок 3 – Зависимость
угла отверстия от расстояния до окна
В
табл. 3 и на графике (рис. 3) приведены значения угла отверстия. Угол отверстия
не может быть отрицательной величиной, следовательно, начиная с четырёх метров,
он равен нулю (заграждающий объект полностью закрывает небосвод).
1. По
заданию к.е.о. = 3%. По таблице светового климата определяем среднюю
освещенность за окном в сентябре.
.
В
таблице 4 штриховкой показано время, когда на рабочем месте достаточно
естественной освещенности.
Таблица
4. К расчету времени включения искусственного освещения
Часы
|
Освещенность за
окном, тыс. лк
|
Освещенность в
помещении, лк
|
6–7
|
1,3
|
65
|
7–8
|
3,2
|
160
|
8–9
|
5,3
|
265
|
9–10
|
7,9
|
395
|
10–11
|
9,9
|
495
|
11–12
|
10,7
|
535
|
12–13
|
11,2
|
560
|
13–14
|
8,9
|
445
|
14–15
|
6,9
|
345
|
15–16
|
4,9
|
245
|
16–17
|
3,3
|
165
|
17–18
|
1,3
|
65
|
Вывод.
Помещение освещается естественным светом в достаточном количестве только с 8
часов утра до 16 часов вечера.
6.
Обозначим n – общая мощность всех светильников в помещении.
Площадь
пола равна 21 кв. м. Рассмотрим два варианта: применение лампы накаливания
мощностью 100 Вт и 60 Вт. Норматив освещенность 30 лк/ м2.
Первый
вариант:
n
= 252.
Следовательно,
требуется использовать для освещения не менее трех ламп по 100 Вт.
Второй
вариант.
n
= 315.
При
использовании ламп мощностью 60 Вт требуется не менее 6 ламп.
