Исследование переходных процессов в электрических цепях с источником постоянного напряжения
Министерство науки и
образования РФ
Брянский государственный
технический университет
Кафедра «Промышленная
электроника»
Отчет по теоретическим
основам электротехники
Лабораторная работа №8
«Исследование переходных
процессов в электрических цепях с источником постоянного напряжения»
Выполнили студенты группы
04 ПЭ
Гайков В.А., Соколов А.А.,
Шкуратов А.А., Саченко Е.А.
Преподаватель Потапов Л.А.
Брянск 2006
Цель
работы: получение
навыков проведения экспериментальных работ при исследовании различных
переходных режимов электрических цепей.
Задачи работы
1.
Закрепить
навыки работы с электронным осциллографом;
2.
Освоить
навыки получения осциллограммам в цепях RC, RL, RLC;
3.
Научиться
опытным путем определять постоянную времени и декремент затухания в исследуемых
переходных процессах.
Выполнение
работы
Схема для
первых двух пунктов представлена на рис.1.
Рис.1
Параметры
схемы рис.1
|
R1,Oм
|
R2,Ом
|
R0,Ом
|
L,Гн
|
C,мкФ
|
U,В
|
|
268
|
51
|
7
|
0,0566
|
4
|
10
|
1. Исследование цепи с конденсатором
и активным сопротивлением (процессы разряда и заряда).
Масштабы тока
и напряжения на экране осциллографа соответственно равны:
5 В/ед,
0.5 А/ед. Т.е. Uc=
. I=
.
Отсюда можем
рассчитать амплитуду для тока и напряжения на конденсаторе в цепи.
Для заряда
конденсатора значение напряжение на конденсаторе имеет вид
.
Возьмем на
графике 2 точки, отстоящие друг от друга на некий интервал времени
:
,
.
Отсюда
,
= с.
При разряде
конденсатора напряжение имеет вид
,
постоянная
времени определяется по формуле
.
Для
теоретического расчета параметров переходного процесса составим
характеристическое уравнение цепи по методу входного сопротивления:
,
=
.
Уравнение для
тока в цепи
(
).
Полученные
результаты занесем в таблицу
Расчетные
(р) и
полученные теоретически (т) параметры переходного процесса в цепи RC
|
Режим
|
 , В
|
 , В
|
,мс
|
р, мс
|
т,мс
|
|
Заряд конденсатора
|
2,5
|
6,5
|
2
|
1,5
|
1,3
|
|
Разряд конденсатора
|
9,5
|
2
|
0,6
|
0,94
|
На осциллографе
получаем чередование графиков процессов разряда и заряда конденсатора с
частотой (переключения реле – ключ К) 50 Гц.
Построим
графики переходного процесса по теоретическим данным.
График
напряжения на конденсаторе при его заряде имеет вид
График тока
через конденсатор при его заряде
График
напряжения на конденсаторе при его разряде
График тока
через конденсатор при его разряде
2. Исследование цепи с катушкой
и активным сопротивлением.
Масштабы тока
и напряжения на экране осциллографа соответственно равны:
5 В/ед,
0.1 А/ед.
Для подключения
катушки значение тока на ней имеет вид
.
Возьмем на
графике 2 точки, отстоящие друг от друга на интервал времени :
,
.
Отсюда
, = с.
При отключении
катушки
, постоянная
времени определяется по формуле
.
Для
теоретического расчета параметров переходного процесса составим
характеристическое уравнение цепи:
=>
.
Напряжение на
катушке определяется следующей функцией
(
).
Результаты
внесем в таблицу
Расчетные
(р) и
полученные теоретически (т) параметры переходного процесса в цепи RL
|
Режим
|
 , A
|
 , A
|
,мс
|
р, мс
|
т,мс
|
|
Подключение катушки
|
0,1
|
0,15
|
0,5
|
0,2
|
0,17
|
|
Отключение катушки
|
0,2
|
0,04
|
0,3
|
0,48
|
0,45
|
На
осциллографе получаем чередование графиков процессов отключения и подключения
катушки с частотой (переключения реле – ключ К) 50 Гц.
График тока
через катушку при ее подключении
График
напряжения на катушке при ее подключении
График тока
через катушку при ее отключении
График
напряжения на катушке при ее отключении
3. Исследование цепи с катушкой,
конденсатором и активным сопротивлением.
Цепь собрана по
схеме, изображенной на рис.2.
Рис.2
Параметры
схемы рис.2
|
R,Ом
|
R0,Ом
|
L,Гн
|
C,мкФ
|
U,В
|
|
319
|
7
|
0,0566
|
4
|
10
При
подключении цепи RLC постоянная времени определяется по формуле
,
а при
отключении цепи RLC в качестве параметров переходного процесса выступают
декремент затухания и частота свободных колебаний –
 ,  ,  .
Для
теоретического расчета параметров переходного процесса составим
характеристическое уравнение цепи:
1)  - для режима подключения
цепи под напряжение (R> ),
2) ;  - для затухающего колебательного процесса
разряда конденсатора на катушку (R<).
Ток и
напряжение на катушке описываются следующими функциями:
- при
апериодическом режиме
 ,
 ;
- при
затухающих колебаниях
 ,
 .
Rk=237,9 Ом,
активное сопротивление исследуемой цепи при размыкании ключа К R=R+R0=326 Ом.
Поэтому, определяя
по осциллограмме
апериодического процесса будем считать, что у нас критический режим, и затем
сравним результат с полученными из теоретических расчетов 1 и 2 (одно из них будет сравнительно мало). Такое
упрощение позволяет с достаточной точностью и простотой оценить результаты.
Расчетные
(р) и
полученные теоретически (т) параметры переходного процесса в цепи RLС
|
Режим
|
, В
|
, В
|
,мс
|
р, мс
|
т1, т2,мс
|
 р, с-1
|
т, с-1
|
 р, с-1
|
т, с-1
|
|
 ,º
|
,º
|
|
Апериодический режим
|
5
|
8
|
1
|
0,92
|
1,1
|
-
|
-
|
-
|
-
|
|
0,21
|
|
Затухающие колебания
|
3,5
|
1
|
3
|
-
|
-
|
108,47
|
61,84
|
2094,4
|
2100,75
|
|
87,04
|
88,31
|
На
осциллографе получаем чередование графиков процессов отключения и подключения
цепи RLC под постоянное напряжение с частотой (переключения реле – ключ К) 50
Гц.
Участки экспериментальных
осциллограмм для процессов
А)
подключения цепи RLC
Б) отключения
цепи от постоянного напряжения
На экране
осциллографа наблюдаем протекание процессов в следующей форме

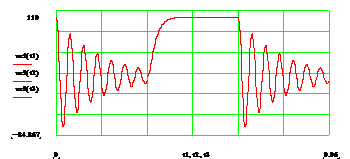

График
напряжения на конденсаторе в цепи RLC
После
теоретических расчетов получаем следующие зависимости
А)
подключение цепи RLC под E
 (t)= ;
 ;
Б) разряд
конденсатора на катушку
Вывод. При выполнении данной
работы мы подробно рассмотрели различные режимы переходных процессов в цепях
RC, RL, RLC, подключенных под постоянный ток, и развили навыки определения их
параметров с использованием осциллограмм.
Вывод. При проведении
эксперимента мы изучили возможности использования электронного осциллографа и
применили их к задаче по практическому расчету параметров переходных процессов.
Вывод. Мы ознакомились со всеми
режимами переходных процессов в цепях постоянного тока с входным
сопротивлением, содержащим вторую степень комплексной частоты, и изучили их
особенности.
Вывод. Проведенная работа
позволила усвоить методы экспериментального расчета переходных процессов.
